2018.5 OPEL INSIGNIA BREAK Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем31112. Покладіть у місце длязберігання замінене колесо
3 311, інструменти 3 295 і
перехідник для колісних гайок
3 80 та закріпіть їх.
13. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.
Точка розташування лап
ліфтової платформиРозміщення заднього кронштейна
підйомної платформи по центру під відповідною точкою встановлення
домкрата.
Розміщення переднього
кронштейна підйомної платформи
по центру під відповідною точкою
встановлення домкрата.
Запасне колесо Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані на
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.

312Догляд за автомобілем
Запасне колесо розташоване в
багажному відділенні під покриттям
полика.
Щоб вийняти: 1. Відкрийте кришку підлоги.
2. Запасне колесо зафіксоване крильчастою гайкою. Поверніть
крильчасту гайку проти
годинникової стрілки та зніміть
запасне колесо.
Під запасним колесом
знаходиться скринька з інструментами.
3. Якщо після заміни колеса у нішу
для запасного колеса не
кладеться замінене колесо,
зафіксуйте ящик з
інструментами крильчастою
гайкою і закрийте підлогу.
4. Після заміни запасного колеса на повнорозмірне, вставте
запасне колесо в нішу й
закріпіть крильчастою гайкою.
Розміщення заміненого
повнорозмірного колеса в ніші
для запасного колеса
Покладіть пошкоджене стандартне колеса у нішу для запасного колеса
зовнішнім боком вгору і закріпіть
крильчастою гайкою, попередньо
приєднавши до болта з різьбою
болт-подовжувач. Болт-
подовжувач зберігається разом з
інструментами автомобіля 3 295.
Порядок закріплення колеса:
1. Приставте болт-подовжувач до болта з різьбою.
2. Зберігайте пошкоджене колесо у ніші для запасного колеса,
закріпивши його крильчастою гайкою, прикрученою до болта-
подовжувача (повертати за
годинниковою стрілкою).
9 Попередження
Якщо домкрат, колесо чи інше
обладнання не закріплено в
багажному відділенні, вони
можуть стати причиною травм. У
випадку різкого гальмування чи

Догляд за автомобілем313зіткнення незакріплене на місці
обладнання може травмувати
пасажирів.
Зберігайте колесо, домкрат й інструменти у призначених для
них відділеннях, надійно
зафіксувавши їх на місці.
Тимчасове запасне колесо
Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Можна встановлювати лише одне
тимчасове запасне колесо. Не
перевищуйте швидкість 80 км/год.
Повільно їдьте на поворотах.
Забороняється використовувати
запасне колесо протягом
тривалого періоду.
Якщо ваш автомобіль отримає
прокол колеса на задній вісі під час
буксирування іншого автомобіля,
встановіть тимчасове запасне
колесо на передню вісь, а
повнорозмірне колесо - на задню
вісь.
Ланцюги для шин 3 303.
Запасне колесо з шиною зі
спрямованим малюнком
протектора
Шини зі спрямованим малюнком
протектора потрібно
встановлювати так, щоб вони
оберталися за напрямком руху.
Напрямок руху вказується
символом (наприклад, стрілкою) на
боковій частині.
Нижче наведено інформацію
стосовно шин, встановлених проти
напрямку обертання:
● Керованість може змінюватися. Коли замість
пошкодженого колеса
встановлено запасне, якомогашвидше відремонтуйте
основне колесо або замініть
його новим.
● На мокрій та вкритій снігом поверхні слід рухатися дуже
обережно.

314Догляд за автомобілемЗапуск від
зовнішнього джерела
Не запускайте двигун за
допомогою швидкого зарядного
пристрою.
Автомобіль з розрядженим
акумулятором можна запустити від
акумулятора іншого транспортного
засобу за допомогою товстих
дротів.9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
збитків, спричинених вибухом
батареї, чи пошкодження
електричних систем обох
пристроїв.
9 Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі.
Рідина містить сірчану кислоту,
яка може призвести до
ураження чи травми, якщо вона
потрапить в очі чи на шкіру.
● Бережіть акумулятор від дії вогню та іскор.
● Розряджений акумулятор при температурі 0 °C може
замерзнути. Перед
підключенням товстих дротів замерзлий акумулятор слід
розморозити.
● Під час роботи з акумулятором
одягайте захисні окуляри та
одяг.
● Використовуйте додатковий акумулятор із ідентичним
рівнем напруги (12 В). Його
ємність (A-год) не повинна
значною мірою відрізнятися від
ємності розрядженого
акумулятора.
● Використовуйте товсті дроти з ізольованими клемами та
поперечним перерізом мінімум
16 мм 2
(25 мм 2
для дизельних
двигунів).
● Не відключайте розряджений акумулятор від автомобіля.
● Вимкніть усі непотрібні електроспоживачі.
● Під час запуску від зовнішнього
джерела не нахиляйтеся над
акумулятором.
● Уникайте контактів клем одного дроту з клемами іншого.
● Під час запуску через товсті дроти автомобілі не повинні
контактувати.
● Застосуйте стоянкове гальмо, перемістіть селектор в
нейтральне положення, а
селектор автоматичної
трансмісії в положення P.

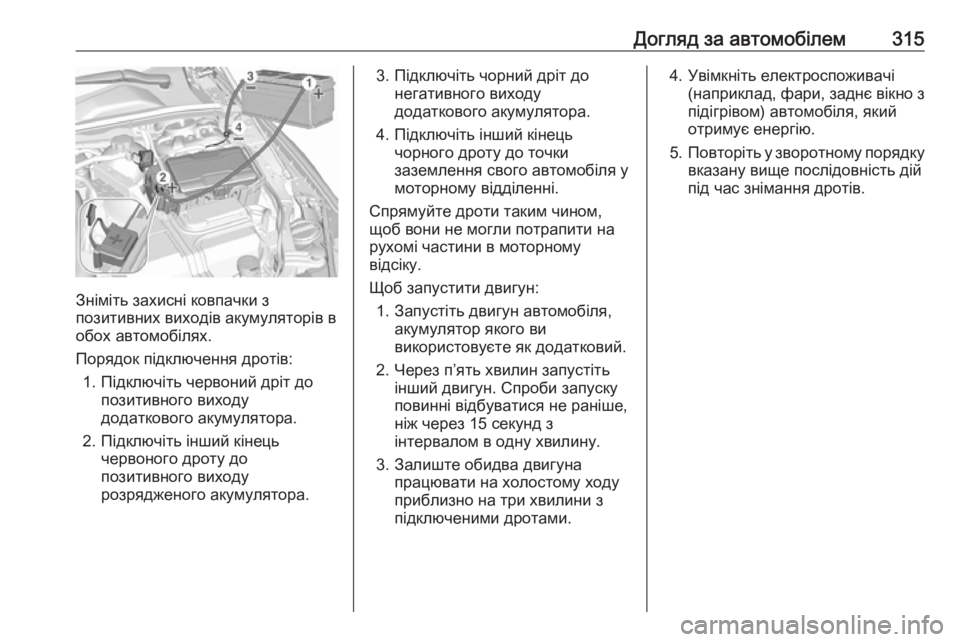

Догляд за автомобілем315
Зніміть захисні ковпачки з
позитивних виходів акумуляторів в
обох автомобілях.
Порядок підключення дротів: 1. Підключіть червоний дріт до позитивного виходу
додаткового акумулятора.
2. Підключіть інший кінець червоного дроту до
позитивного виходу
розрядженого акумулятора.
3. Підключіть чорний дріт до негативного виходу
додаткового акумулятора.
4. Підключіть інший кінець чорного дроту до точки
заземлення свого автомобіля у
моторному відділенні.
Спрямуйте дроти таким чином,
щоб вони не могли потрапити на
рухомі частини в моторному
відсіку.
Щоб запустити двигун: 1. Запустіть двигун автомобіля, акумулятор якого ви
використовуєте як додатковий.
2. Через п’ять хвилин запустіть інший двигун. Спроби запуску
повинні відбуватися не раніше,
ніж через 15 секунд з
інтервалом в одну хвилину.
3. Залиште обидва двигуна працювати на холостому ходу
приблизно на три хвилини з
підключеними дротами.4. Увімкніть електроспоживачі (наприклад , фари, заднє вікно з
підігрівом) автомобіля, який
отримує енергію.
5. Повторіть у зворотному порядку
вказану вище послідовність дій
під час знімання дротів.

316Догляд за автомобілемБуксируванняБуксирування автомобіля
Щоб не пошкодити фарбу,
обмотайте лезо пласкої викрутки
тканиною. Вставте викрутку в отвір
скраю на кришці. Зніміть ковпачок,
обережно підваживши його
назовні.
Буксирна серга зберігається разом
з інструментами до автомобіля
3 295.
Вкрутіть буксирну провушину
максимально далеко, доки вона не
зупиниться в горизонтальному
положенні.
Під'єднайте буксир або буксирну
тягу до буксирної серги.
Буксирна серга повинна
використовуватися лише для
буксирування, а не для ремонту
автомобіля.
Увімкніть систему запалювання,
щоб розблокувати кермову колонку та забезпечити роботу стоп-
сигналів, звукового сигналу та
очисників лобового скла.
Перемкніть важіль селектора в
положення нейтральної передачі.
Відпустіть стоянкове гальмо.Обережно
Рухайтесь повільно. Не їдьте
поривчасто. Надмірна сила тяги може пошкодити автомобіль.
Якщо двигун не працює, для
гальмування та керування потрібно
значно більше сили.
Щоб запобігти потраплянню
вихлопних газів з буксирувального
автомобіля, увімкніть
рециркуляцію повітря та зачиніть
вікна.
Автомобілі з механічною
трансмісією та повноприводні
машини: Якщо автомобіль
буксирується з усіма чотирма
колесами на ґрунті, технічних
обмежень для швидкості та
відстані немає. Якщо піднято було лише одну вісь, максимальна
швидкість становить 50 км/год.
Немає обмежень для відстані.

Догляд за автомобілем317Автомобілі з автоматичною
трансмісією та повноприводні
машини: Автомобілі повинні
буксируватися вперед. Якщо
автомобіль буксирується з усіма
чотирма колесами на ґрунті,
максимальна швидкість становить
50 км/год, а відстань - максимум
50 км. Якщо було піднято передню
вісь, максимальна швидкість
становить 50 км/год. Немає
обмежень для відстані.
Зверніться по допомогу до
майстерні.
Після буксирування відкрутіть
буксирну провушину.
Вставте кришку, розташувавши
зовнішній фланець у пазі, і
притисніть, щоб вона
зафіксувалася.Буксирування іншого
автомобіля
Щоб не пошкодити фарбу,
обмотайте лезо пласкої викрутки
тканиною. Вставте викрутку в отвір
скраю на кришці. Зніміть ковпачок,
обережно підваживши його
назовні.
Буксирна серга зберігається разом
з інструментами до автомобіля
3 295.
Вкрутіть буксирну провушину
максимально далеко, доки вона не
зупиниться в горизонтальному
положенні.
Не використовуйте отвір для
кріплення, розташований ззаду
внизу автомобіля в якості буксирної серги.
Під'єднайте буксир або буксирну
тягу до буксирної серги.
Буксирна серга повинна
використовуватися лише для
буксирування, а не для ремонту
автомобіля.

318Догляд за автомобілемОбережно
Рухайтесь повільно. Не їдьте
поривчасто. Надмірна сила тяги може пошкодити автомобіль.
Після буксирування відкрутіть
буксирну провушину.
Вставте кришку, розташувавши
верхній фланець у пазі, і
притисніть, щоб вона
зафіксувалася.
Догляд за зовнішнім
виглядом
Догляд за зовнішнімичастинами
Замки
Замки змащуються на заводі з
використанням високоякісного
мастила для замків.
Використовуйте речовину для
видалення льоду лише в разі
нагальної потреби, оскільки це
сприяє видаленню мастила та
негативно впливає на функцію
блокування. Після використання
розморожуючої речовини потрібно
звернутися на СТО для повторного змащення замків.
Миття
Лакофарбове покриття вашого
автомобіля зазнає дії чинників
навколишнього середовища.
Регулярно мийте автомобіль та натирайте його воском. Під часвикористання автоматичних
автомийок, виберіть програму, яка
включає в себе натирання воском.
Фекалії птахів, мертві комахи,
смола, пилок тощо повинні бути
одразу видалені, оскільки вони
містять шкідливі складники, які
можуть спричинити пошкодження
фарби.
Якщо ви користуєтеся послугами
автомийки, дотримуйтеся
інструкцій виробника щодо миття
автомобіля. Вимкніть очисники
вітрового та заднього скла. Зніміть
антену та зовнішні аксесуари,
зокрема, багажник тощо.
Якщо ви миєте автомобіль вручну,
переконайтеся, що внутрішній бік
колісних арок також ретельно
змочено.
Регулярно поліруйте пофарбовані
частини автомобіля.
Мийте краї та згини на відчинених
дверцятах і капоті, а також зони, які
вони закривають.
