Керування автомобілем та експлуатація247

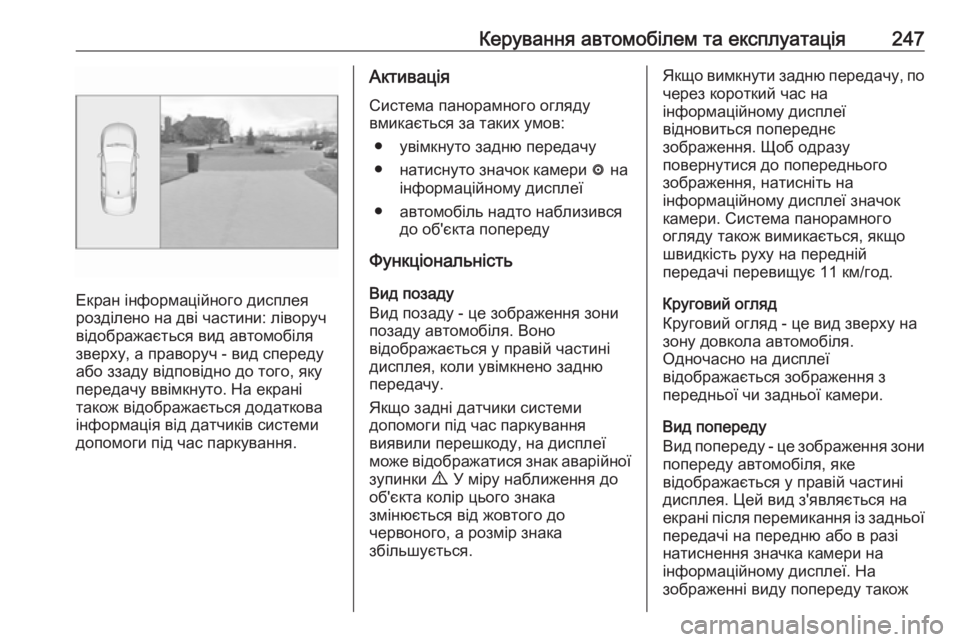

Екран інформаційного дисплея
розділено на дві частини: ліворуч
відображається вид автомобіля
зверху, а праворуч - вид спереду
або ззаду відповідно до того, яку
передачу ввімкнуто. На екрані
також відображається додаткова
інформація від датчиків системи допомоги під час паркування.
Активація
Система панорамного огляду
вмикається за таких умов:
● увімкнуто задню передачу
● натиснуто значок камери ë на
інформаційному дисплеї
● автомобіль надто наблизився до об'єкта попереду
Функціональність
Вид позаду
Вид позаду - це зображення зони
позаду автомобіля. Воно
відображається у правій частині
дисплея, коли увімкнено задню
передачу.
Якщо задні датчики системи
допомоги під час паркування
виявили перешкоду, на дисплеї
може відображатися знак аварійної
зупинки 9. У міру наближення до
об'єкта колір цього знака
змінюється від жовтого до
червоного, а розмір знака
збільшується.Якщо вимкнути задню передачу, по
через короткий час на
інформаційному дисплеї
відновиться попереднє
зображення. Щоб одразу
повернутися до попереднього
зображення, натисніть на
інформаційному дисплеї значок
камери. Система панорамного
огляду також вимикається, якщо швидкість руху на передній
передачі перевищує 11 км/год.
Круговий огляд
Круговий огляд - це вид зверху на
зону довкола автомобіля.
Одночасно на дисплеї
відображається зображення з
передньої чи задньої камери.
Вид попереду
Вид попереду - це зображення зони попереду автомобіля, яке
відображається у правій частині
дисплея. Цей вид з'являється на
екрані після перемикання із задньої
передачі на передню або в разі
натиснення значка камери на
інформаційному дисплеї. На
зображенні виду попереду також

248Керування автомобілем та експлуатаціявідображаються об'єкти,
автоматично виявлені системою в
радіусі 30 см. Вид попереду
відображається лише тоді, коли
швидкість руху на передній
передачі не перевищує 11 км/год.
Вимкнення
Система панорамного огляду
вимикається за таких умов:
● збільшити швидкість до показника вище 11 км/год
● натиснуто значок камери ë на
інформаційному дисплеї
● важіль селектора автоматичної
трансмісії встановлено в
нейтральне положення або в
положення Р
Загальна інформація9 Попередження
Система панорамного огляду не
замінює очі водія. Ця система не показує дітей, пішоходів,
велосипедистів, перетинаючи
руху, тварини, автомобілі, що
рухаються у перехресному
напрямку та інші об'єкти, які
знаходяться поза зоною
видимості камери, наприклад,
об'єкти під бампером або під
автомобілем.
Забороняється їздити заднім
ходом або паркувати
автомобіль, використовуючи
тільки систему панорамного
огляду.
Перед початком руху
обов'язково перевіряйте зону
довкола автомобіля.9 Попередження
Об'єкти, зображені на дисплеї,
можуть знаходитися далі чи
ближче, ніж видається. Зона
відображення є обмеженою, і
об'єкти, які знаходяться близько до будь-якого краю бампера або під бампером, не
відображаються на екрані.
9 Попередження
Камери системи панорамного
огляду мають "мертві зони" і не
можуть відображати усі об'єкти,
які знаходяться поряд з
автомобілем. Якщо бічні
дзеркала складено не так як
слід, панорамний вид
відображатиметься
неправильно.

Керування автомобілем та експлуатація249

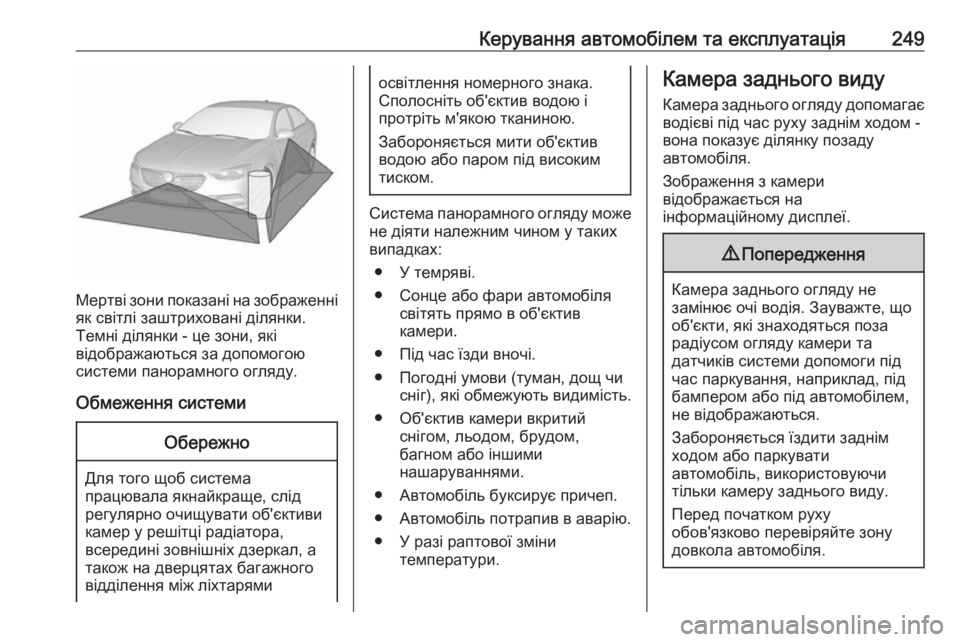

Мертві зони показані на зображенні
як світлі заштриховані ділянки.
Темні ділянки - це зони, які
відображаються за допомогою
системи панорамного огляду.
Обмеження системи
Обережно
Для того щоб система
працювала якнайкраще, слід
регулярно очищувати об'єктиви
камер у решітці радіатора,
всередині зовнішніх дзеркал, а
також на дверцятах багажного відділення між ліхтарями
освітлення номерного знака.
Сполосніть об'єктив водою і
протріть м'якою тканиною.
Забороняється мити об'єктив
водою або паром під високим
тиском.
Система панорамного огляду може не діяти належним чином у таких
випадках:
● У темряві.
● Сонце або фари автомобіля світять прямо в об'єктив
камери.
● Під час їзди вночі. ● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Об'єктив камери вкритий снігом, льодом, брудом,
багном або іншими
нашаруваннями.
● Автомобіль буксирує причеп.
● Автомобіль потрапив в аварію.
● У разі раптової зміни температури.
Камера заднього виду
Камера заднього огляду допомагає
водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Зображення з камери
відображається на
інформаційному дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
об'єкти, які знаходяться поза
радіусом огляду камери та
датчиків системи допомоги під
час паркування, наприклад, під
бампером або під автомобілем,
не відображаються.
Забороняється їздити заднім
ходом або паркувати
автомобіль, використовуючи
тільки камеру заднього виду.
Перед початком руху
обов'язково перевіряйте зону
довкола автомобіля.

250Керування автомобілем та експлуатаціяАктивація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
Камеру встановлено між ліхтарями
освітлення номерного знака.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Динамічні напрямні лінії - це
горизонтальні лінії з інтервалом
один метр, які накладаються на
зображення, щоб полегшити
визначення відстані до показаних
на екрані об'єктів.Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Попереджувальні символи
Попереджувальні символи мають
вигляд трикутників 9 на
зображенні, позначаючи
перешкоди, виявлені задніми
датчиками системи розширеної
допомоги під час паркування.
Крім цього, символ 9
відображається у верхньому рядку
інформаційного дисплея разом із
застереженням перевірити
область навколо автомобіля.

Керування автомобілем та експлуатація251ВимкненняКамера вимикається в разі
перевищенні певної швидкості руху
вперед або приблизно через
10 секунд після вимкнення задньої
передачі.
Приховування напрямних ліній і
попереджувальних символів
Кольоровий інформаційний
дисплей 7": відображення
попереджувальних символів та
напрямних можна вмикати й
вимикати за допомогою сенсорних
кнопок у нижній частині дисплея.
Кольоровий інформаційний
дисплей 8": відображення
попереджувальних символів та
напрямних можна вмикати й
вимикати у меню налаштувань на
інформаційному дисплеї. Виберіть
відповідний параметр у Налаштув.,
I Камера заднього огляду .
Інформаційний дисплей 3 132.
Персоналізація автомобіля 3 140.
Обмеження системи
Камера заднього огляду може не
працювати як слід за наступних обставин:
● У темряві.
● Сонце або фари автомобіля світять прямо в об'єктив
камери.
● Під час їзди вночі.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Об'єктив камери вкритий снігом, льодом, брудом,
багном або іншими
нашаруваннями. Очистіть
об'єктив, обмийте його водою і
протріть м'якою тканиною.● Автомобіль буксирує причеп.
● Автомобіль зазнав зіткнення ззаду.
● У разі раптової зміни температури.
Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.
Попередження про рухтранспорту вперехресному напрямку
позаду автомобіля
Окрім камери заднього виду 3 249,
автомобіль оснащений системою
попередження про рух транспорту
з лівого чи правого боку в
перехресному напрямку позаду
автомобіля, яка діє під час руху
заднім ходом. Коли працює камера заднього огляду, в разі виявлення
руху в перехресному напрямку на
кольоровому інформаційному
дисплеї як попередження
відображається трикутник зі
стрілкою K, вказуючи напрямок

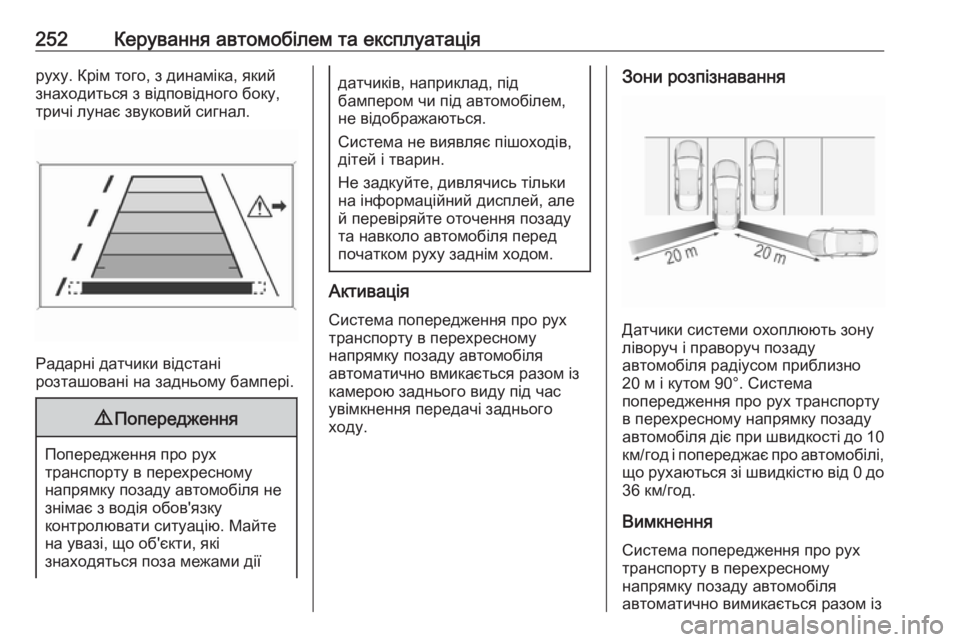

252Керування автомобілем та експлуатаціяруху. Крім того, з динаміка, який
знаходиться з відповідного боку,
тричі лунає звуковий сигнал.
Радарні датчики відстані
розташовані на задньому бампері.
9 Попередження
Попередження про рух
транспорту в перехресному
напрямку позаду автомобіля не
знімає з водія обов'язку
контролювати ситуацію. Майте
на увазі, що об'єкти, які
знаходяться поза межами дії
датчиків, наприклад, під
бампером чи під автомобілем,
не відображаються.
Система не виявляє пішоходів,
дітей і тварин.
Не задкуйте, дивлячись тільки
на інформаційний дисплей, але
й перевіряйте оточення позаду
та навколо автомобіля перед
початком руху заднім ходом.
Активація
Система попередження про рух
транспорту в перехресному
напрямку позаду автомобіля
автоматично вмикається разом із
камерою заднього виду під час
увімкнення передачі заднього
ходу.
Зони розпізнавання
Датчики системи охоплюють зону
ліворуч і праворуч позаду
автомобіля радіусом приблизно
20 м і кутом 90°. Система
попередження про рух транспорту
в перехресному напрямку позаду
автомобіля діє при швидкості до 10
км/год і попереджає про автомобілі, що рухаються зі швидкістю від 0 до
36 км/год.
Вимкнення
Система попередження про рух
транспорту в перехресному
напрямку позаду автомобіля
автоматично вимикається разом із

Керування автомобілем та експлуатація253камерою заднього виду, коли
швидкість руху вперед перевищує
певне значення або коли передача
заднього ходу вимкнена протягом
близько 10 секунд.
Функцію попередження про рух
транспорту в перехресному
напрямку позаду автомобіля
можна увімкнути й вимкнути в меню
персоналізації автомобіля на
інформаційному дисплеї.
Персоналізація автомобіля 3 140.
Інформаційний дисплей 3 132.
Під час буксирування причепа
система не діє.
Після дезактивації системи у центрі інформації водія відображується
відповідне повідомлення.
Обмеження системи
Система може не діяти належним
чином в таких випадках:
● Датчики вкриті льодом, снігом, багном або на них є наліпки,
магніти, металеві пластини
тощо.
● Рух під час сильної зливи.● Автомобіль має пошкодження внаслідок аварії або ділянку
довкола датчика не
відремонтовано належним чином.
● У разі раптової зміни температури.
● Автомобіль буксирує причеп.
При виникненні неполадки в
системі, або ж якщо система не
працює через будь-які тимчасові
умови, у центрі інформації водія
з'являється повідомлення про
помилку. Зверніться по допомогу
до майстерні.
Допомога у розпізнаванні дорожніх знаків
Функціональність
До допоміжної системи визначення дорожніх знаків входить передня
камера, яка розпізнає дорожні
знаки та подає інформацію про них
до центру інформації для водія.Якщо автомобіль обладнано
вбудованою системою навігації,
можна також включити дорожні
знаки з карт.
До списку дорожніх знаків, що
розпізнаються, входять:
Знаки обмеження та заборони
обгону ● обмеження швидкості
● обгін заборонено
● завершення дії обмеження швидкості
● завершення дії забороненого обгону

254Керування автомобілем та експлуатаціяДорожні знаки
Початок та кінець дії:
● райони міста (залежать від країни)
● шосе
● дороги для автомобілів
● житлові зониДодаткові знаки ● додаткові підказки до дорожніх знаків
● обмеження щодо буксирування причепа
● обмеження щодо тягача
● попередження про мокру дорогу
● попередження про ожеледь
● обмеження, що діють у певний час
● обмеження, що діють на певних ділянках
● стрілки напрямку
Знаки обмеження швидкості, а також знаки заборони обгону
відображаються в інформаційному
центрі водія до появи наступного
знака обмеження швидкості чивиявлення кінця ділянки з
обмеженням швидкості, або до
завершення періоду дії знака.
Можливе одночасне відображення
на дисплеї декількох знаків.
Знак оклику в рамці означає, що
система виявила ще один знак, який система не може точно
розпізнати.
Максимальна швидкість, коли
система діє без погіршення
ефективності, становить
200 км/год за умови хорошого
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Позначення дисплея Інформація про чинні дорожні
знаки знаходиться на спеціальній
сторінці допоміжної системи
визначення дорожніх знаків в
інформаційному центрі водія.
Крім того, у нижньому рядку центру інформації для водія постійно
відображається поточне
обмеження швидкості. Якщо
можливе визначення додаткових
знаків обмеження швидкості, у цій
області відображається знак +.
