2018.5 OPEL INSIGNIA BREAK Посібник з експлуатації (in Ukrainian)

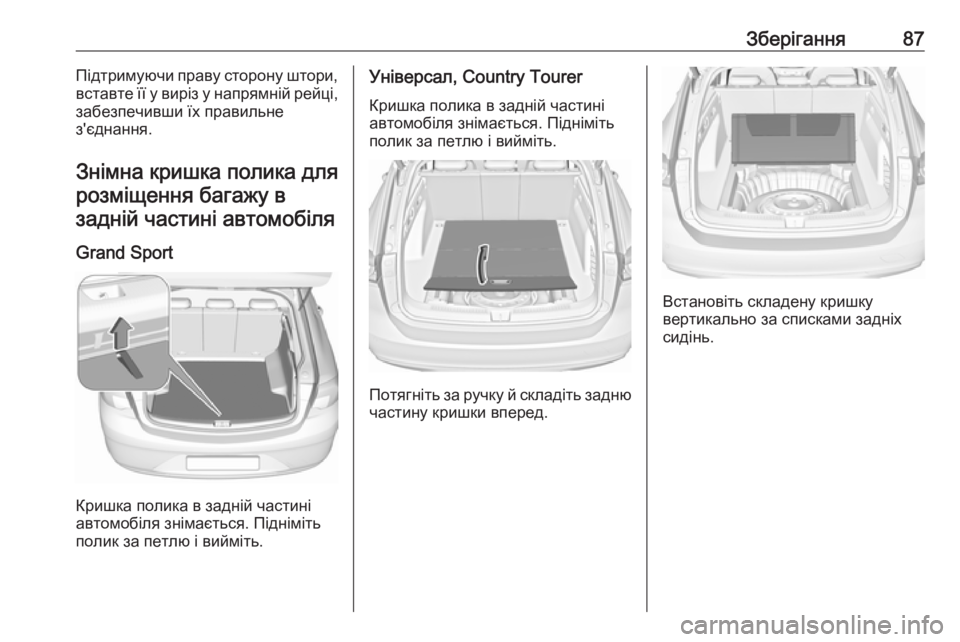

Зберігання87Підтримуючи праву сторону штори,
вставте її у виріз у напрямній рейці, забезпечивши їх правильне
з'єднання.
Знімна кришка полика для розміщення багажу взадній частині автомобіля
Grand Sport
Кришка полика в задній частині
автомобіля знімається. Підніміть
полик за петлю і вийміть.
Універсал, Country Tourer
Кришка полика в задній частині
автомобіля знімається. Підніміть полик за петлю і вийміть.
Потягніть за ручку й складіть задню
частину кришки вперед.
Встановіть складену кришку
вертикально за списками задніх
сидінь.

88ЗберіганняЗберігання в багажномувідділенні
Коробка для зберігання речей
У багажнику розміщується ящик
для зберігання речей. Зніміть
кришку, щоб дістатися до ящика
для зберігання речей.
Отвори для кріплення
Отвори призначено для кріплення
предметів за допомогою пасків або
сітки для багажу, щоб запобігти їх
ковзанню.
Система управління вантажем
Система пересувних кріплень
запобігає ковзанню предметів на
підлозі в багажному відділенні.
Встановлення кареток у напрямні
рейки
Вставте каретки в напрямні рейки,
прикріплені до підлоги багажного
відділення. Вставляючи каретку в
напрямну рейку, скористайтеся
вирізом у рейці й натисніть кнопку
на каретці.

Зберігання89Користування кріпильними
петлями
Натиснувши кнопку на каретці,
посуньте каретку в потрібне
положення. Щоб використовувати
кріпильні петлі, підніміть їх.
Знімання
Опустіть кріпильні петлі.
Натиснувши кнопку на каретці,
вийміть її з напрямної рейки через
виріз.Захисна сітка
Захисну сітку можна встановити за
задніми сидіннями. Якщо скласти
спинки задніх сидінь, захисну сітку
можна встановити позаду передніх
сидінь.
За захисною сіткою не можна
перевозити пасажирів.
Позаду задніх сидінь
Встановлення
● Вставте касету в тримачі праворуч і ліворуч. Під час
установлення слідкуйте за
позначками L (лівий) та R
(правий) на касеті.
Щоб зафіксувати касету,
поверніть її трохи вперед,
зіставивши стрілки одна з
одною.
● Витягніть рейку із захисною сіткою з касети. Установіть і
зафіксуйте рейку із захисною
сіткою в отвір для
встановлення з одного боку
рами даху. Зігніть рейку з
іншого боку і встановіть та
зафіксуйте її.
Зніміть кришку багажного
відділення 3 85

90ЗберіганняЗнімання● Злегка зігнувши рейку із захисною сіткою, вийміть один
її кінець з отвору для
встановлення. Вийміть другий
кінець рейки із захисною сіткою з отвору для встановлення.
● Згорніть захисну сітку.
● Щоб розблокувати касету й вийняти її з тримачів, поверніть
касету трохи назад.
Позаду передніх сидінь
Встановлення
● Установіть і зафіксуйте рейку із
захисною сіткою в отвір для встановлення з одного боку
рами даху. Зігніть рейку і
встановіть її з іншого боку та
зафіксуйте. Витягніть рейку із
захисною сіткою з касети.
● Зачепіть гачки касети із захисною сіткою за кріпильні
петлі, розміщені на підлозі
перед задніми сидіннями. Щоб
отримати доступ до кріпильних петель, натисніть на гачки
перфорованих частин кришки
підлоги з обох боків.
● Натягніть обидва ремені, потягнувши за вільний кінець.
● Опустіть підголівники та складіть спинки задніх сидінь
3 82.

Зберігання91Знімання
● Щоб звільнити ремені,потягніть з обох боків язички
натягувачів.
● Злегка зігнувши рейку із захисною сіткою, вийміть один
її кінець з отвору для
встановлення. Вийміть другий
кінець рейки із захисною сіткою
з отвору для встановлення.
● Витягніть захисну сітку.
● Відчепіть гачки від кріпильних петель.
Знак аварійної зупинки
Grand Sport
Знак аварійної зупинки слід
зберігати у глибині багажного
відділення.
Універсал, Country Tourer
Знак аварійної зупинки
закріплюється ремінцями на
оббивці дверей багажного
відділення.

92ЗберіганняМедична аптечка
Grand Sport
Медичну аптечку слід зберігати з
правого боку відділення для
зберігання, закріпивши її ремінцем.
Універсал, Country Tourer
Медична аптечка закріплюється
ремінцями на оббивці дверей
багажного відділення.
Система багажника
для даху
Багажник на даху
Із міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію, зверніться по допомогу на станцію технічного
обслуговування.
Установлення багажника на дах
Grand Sport

Зберігання93Відчиніть усі дверцята.
Точки кріплення розташовані в кожній дверній рамі кузова
автомобіля.
Прикріпіть багажник на дах
відповідно до інструкції, яка
додається до багажника.
Знімайте багажник на даху, коли він
не використовується.
Універсал, Country Tourer
Точки кріплення розташовані в
обох поздовжніх дугах на даху.
Для встановлення багажника на
даху скористайтеся двома
першими точками кріплення,
дотримуючись вказівок щодо
встановлення із комплекту
багажника.
Знімайте багажник на даху, коли він
не використовується.Інформація про
завантаження
● Важкі предмети в багажному відділенні потрібно
розташовувати ближче до
спинок сидінь. Переконайтеся,
що спинки сидінь надійно
зафіксовані на місці, а саме,
упевніться, що не видно
червоних позначок із обох боків біля важеля відпускання. Якщо
ви розташовуєте предмети
один на одному, то важчі
предмети мають бути знизу.

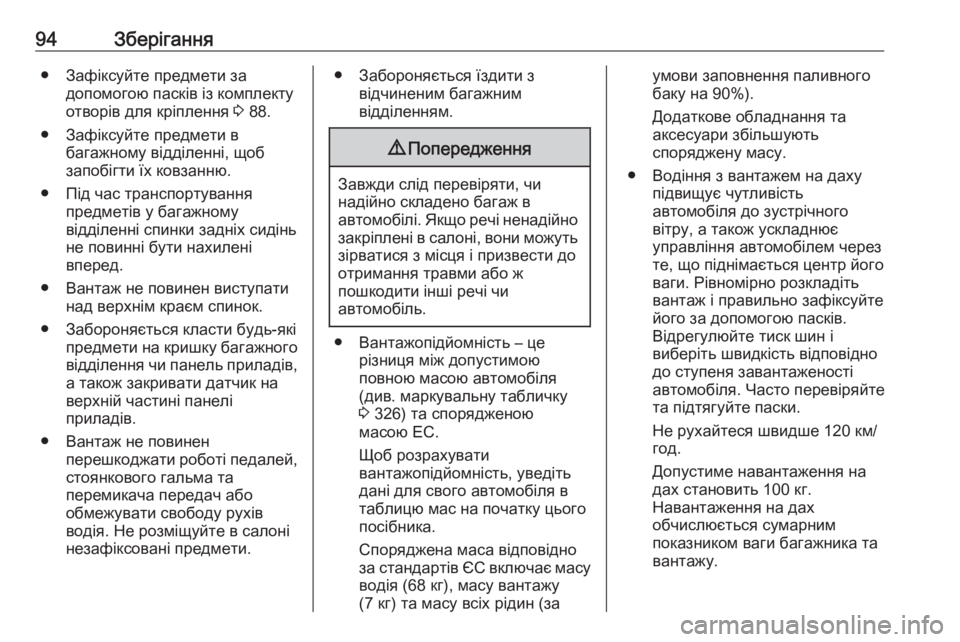

94Зберігання● Зафіксуйте предмети задопомогою пасків із комплекту
отворів для кріплення 3 88.
● Зафіксуйте предмети в багажному відділенні, щоб
запобігти їх ковзанню.
● Під час транспортування предметів у багажному
відділенні спинки задніх сидінь
не повинні бути нахилені
вперед.
● Вантаж не повинен виступати над верхнім краєм спинок.
● Забороняється класти будь-які предмети на кришку багажного
відділення чи панель приладів, а також закривати датчик на
верхній частині панелі
приладів.
● Вантаж не повинен перешкоджати роботі педалей,
стоянкового гальма та
перемикача передач або
обмежувати свободу рухів
водія. Не розміщуйте в салоні
незафіксовані предмети.● Забороняється їздити з відчиненим багажним
відділенням.9 Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно закріплені в салоні, вони можуть
зірватися з місця і призвести до
отримання травми або ж
пошкодити інші речі чи
автомобіль.
● Вантажопідйомність – це різниця між допустимою
повною масою автомобіля
(див. маркувальну табличку
3 326) та спорядженою
масою EC.
Щоб розрахувати
вантажопідйомність, уведіть дані для свого автомобіля втаблицю мас на початку цього
посібника.
Споряджена маса відповідно
за стандартів ЄС включає масу водія (68 кг), масу вантажу
(7 кг) та масу всіх рідин (за
умови заповнення паливного
баку на 90%).
Додаткове обладнання та
аксесуари збільшують
споряджену масу.
● Водіння з вантажем на даху підвищує чутливість
автомобіля до зустрічного
вітру, а також ускладнює
управління автомобілем через
те, що піднімається центр його
ваги. Рівномірно розкладіть
вантаж і правильно зафіксуйте
його за допомогою пасків.
Відрегулюйте тиск шин і
виберіть швидкість відповідно
до ступеня завантаженості
автомобіля. Часто перевіряйте
та підтягуйте паски.
Не рухайтеся швидше 120 км/
год.
Допустиме навантаження на
дах становить 100 кг.
Навантаження на дах
обчислюється сумарним
показником ваги багажника та
вантажу.
