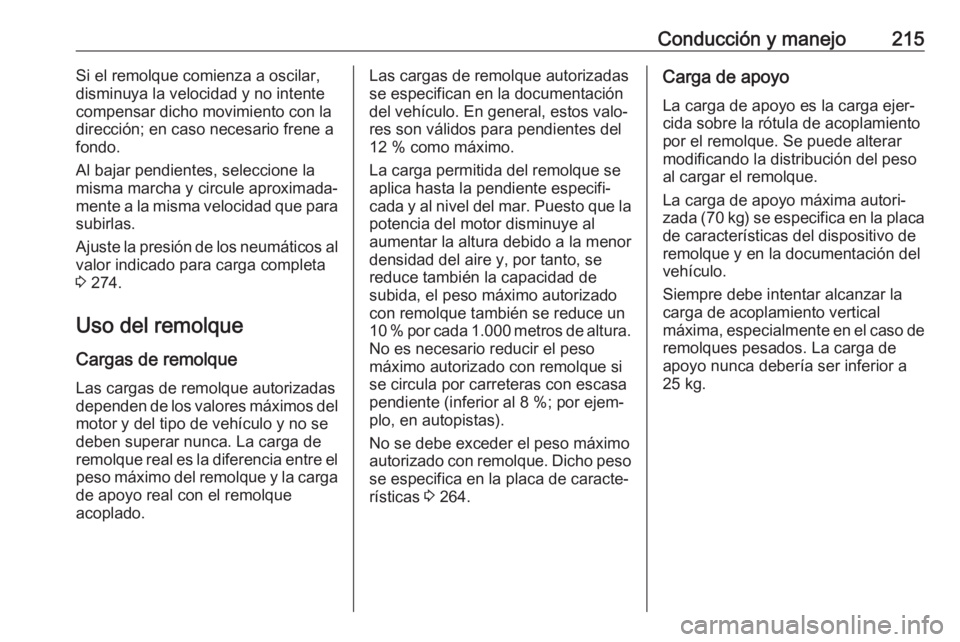

Conducción y manejo215Si el remolque comienza a oscilar,
disminuya la velocidad y no intente compensar dicho movimiento con la
dirección; en caso necesario frene a
fondo.
Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para
subirlas.
Ajuste la presión de los neumáticos al
valor indicado para carga completa
3 274.
Uso del remolque Cargas de remolque Las cargas de remolque autorizadas
dependen de los valores máximos del
motor y del tipo de vehículo y no se deben superar nunca. La carga de
remolque real es la diferencia entre el peso máximo del remolque y la carga
de apoyo real con el remolque
acoplado.Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12 % como máximo.
La carga permitida del remolque se aplica hasta la pendiente especifi‐
cada y al nivel del mar. Puesto que la potencia del motor disminuye al
aumentar la altura debido a la menor
densidad del aire y, por tanto, se
reduce también la capacidad de
subida, el peso máximo autorizado
con remolque también se reduce un
10 % por cada 1.000 metros de altura.
No es necesario reducir el peso
máximo autorizado con remolque si
se circula por carreteras con escasa
pendiente (inferior al 8 %; por ejem‐
plo, en autopistas).
No se debe exceder el peso máximo autorizado con remolque. Dicho peso
se especifica en la placa de caracte‐
rísticas 3 264.Carga de apoyo
La carga de apoyo es la carga ejer‐cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar
modificando la distribución del peso
al cargar el remolque.
La carga de apoyo máxima autori‐ zada (70 kg) se especifica en la placa
de características del dispositivo de
remolque y en la documentación del
vehículo.
Siempre debe intentar alcanzar la
carga de acoplamiento vertical
máxima, especialmente en el caso de
remolques pesados. La carga de
apoyo nunca debería ser inferior a
25 kg.

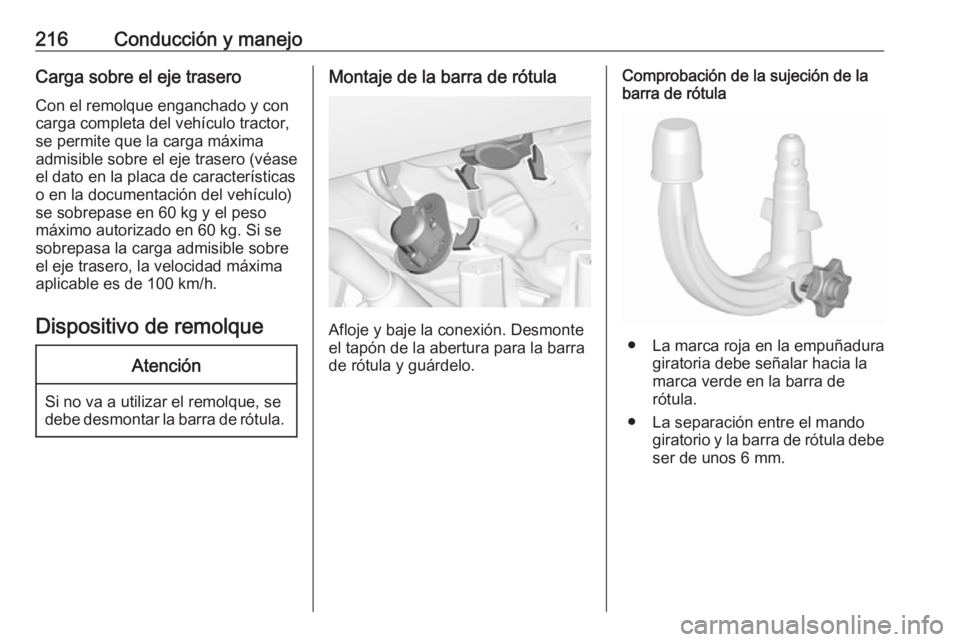

216Conducción y manejoCarga sobre el eje traseroCon el remolque enganchado y con
carga completa del vehículo tractor,
se permite que la carga máxima
admisible sobre el eje trasero (véase
el dato en la placa de características
o en la documentación del vehículo)
se sobrepase en 60 kg y el peso
máximo autorizado en 60 kg. Si se
sobrepasa la carga admisible sobre
el eje trasero, la velocidad máxima
aplicable es de 100 km/h.
Dispositivo de remolqueAtención
Si no va a utilizar el remolque, se
debe desmontar la barra de rótula.
Montaje de la barra de rótula
Afloje y baje la conexión. Desmonte
el tapón de la abertura para la barra
de rótula y guárdelo.
Comprobación de la sujeción de la
barra de rótula
● La marca roja en la empuñadura
giratoria debe señalar hacia la
marca verde en la barra de
rótula.
● La separación entre el mando giratorio y la barra de rótula debeser de unos 6 mm.

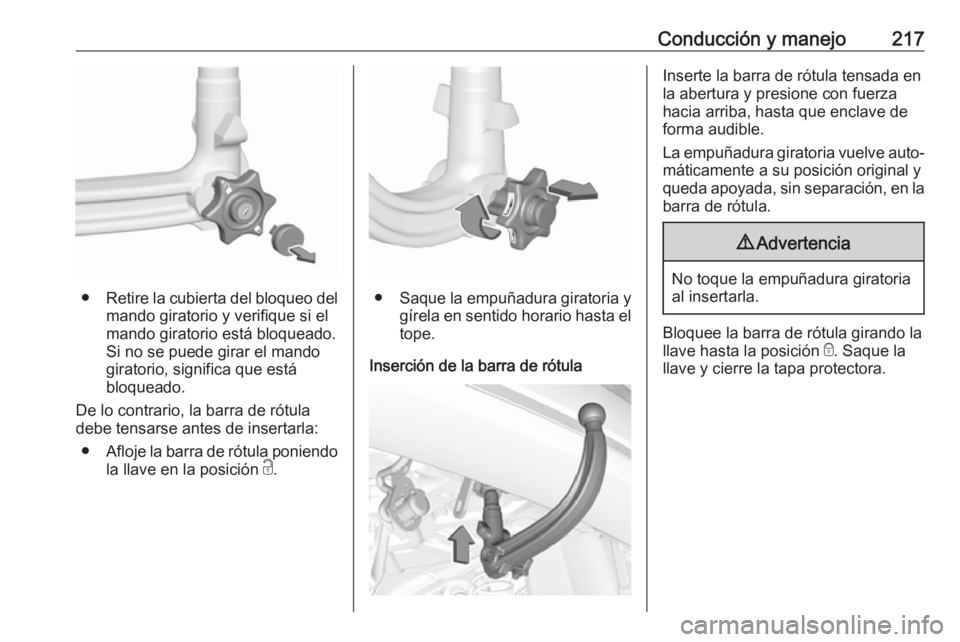

Conducción y manejo217
●Retire la cubierta del bloqueo del
mando giratorio y verifique si el
mando giratorio está bloqueado.
Si no se puede girar el mando
giratorio, significa que está
bloqueado.
De lo contrario, la barra de rótula
debe tensarse antes de insertarla:
● Afloje la barra de rótula poniendo
la llave en la posición c.● Saque la empuñadura giratoria y
gírela en sentido horario hasta el
tope.
Inserción de la barra de rótula
Inserte la barra de rótula tensada en
la abertura y presione con fuerza
hacia arriba, hasta que enclave de
forma audible.
La empuñadura giratoria vuelve auto‐ máticamente a su posición original y
queda apoyada, sin separación, en la
barra de rótula.9 Advertencia
No toque la empuñadura giratoria
al insertarla.
Bloquee la barra de rótula girando la
llave hasta la posición e. Saque la
llave y cierre la tapa protectora.

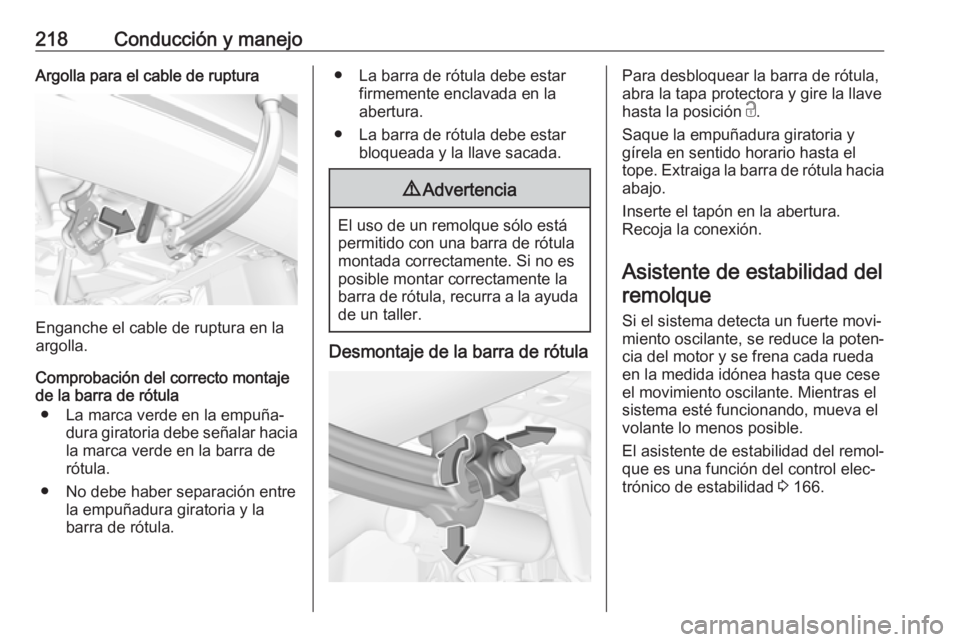

218Conducción y manejoArgolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Comprobación del correcto montaje
de la barra de rótula
● La marca verde en la empuña‐ dura giratoria debe señalar hacia
la marca verde en la barra de
rótula.
● No debe haber separación entre la empuñadura giratoria y la
barra de rótula.
● La barra de rótula debe estar firmemente enclavada en la
abertura.
● La barra de rótula debe estar bloqueada y la llave sacada.9Advertencia
El uso de un remolque sólo está
permitido con una barra de rótula montada correctamente. Si no es
posible montar correctamente la
barra de rótula, recurra a la ayuda de un taller.
Desmontaje de la barra de rótula
Para desbloquear la barra de rótula,
abra la tapa protectora y gire la llave
hasta la posición c.
Saque la empuñadura giratoria y gírela en sentido horario hasta el
tope. Extraiga la barra de rótula hacia abajo.
Inserte el tapón en la abertura.
Recoja la conexión.
Asistente de estabilidad del remolque
Si el sistema detecta un fuerte movi‐miento oscilante, se reduce la poten‐
cia del motor y se frena cada rueda
en la medida idónea hasta que cese el movimiento oscilante. Mientras elsistema esté funcionando, mueva el
volante lo menos posible.
El asistente de estabilidad del remol‐
que es una función del control elec‐
trónico de estabilidad 3 166.

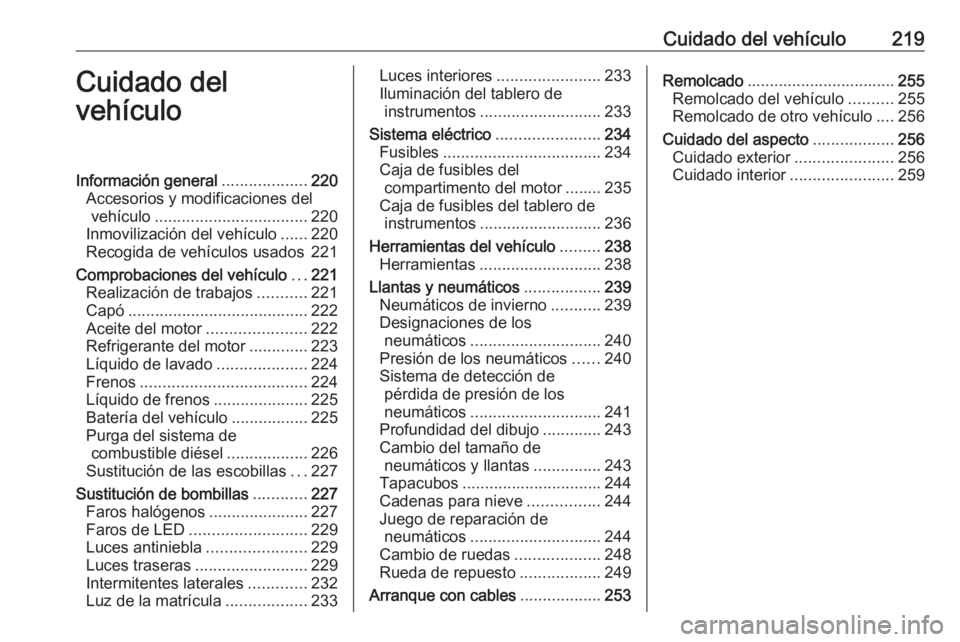

Cuidado del vehículo219Cuidado del
vehículoInformación general ...................220
Accesorios y modificaciones del vehículo .................................. 220
Inmovilización del vehículo ......220
Recogida de vehículos usados 221
Comprobaciones del vehículo ...221
Realización de trabajos ...........221
Capó ........................................ 222
Aceite del motor ......................222
Refrigerante del motor .............223
Líquido de lavado ....................224
Frenos ..................................... 224
Líquido de frenos .....................225
Batería del vehículo .................225
Purga del sistema de combustible diésel ..................226
Sustitución de las escobillas ...227
Sustitución de bombillas ............227
Faros halógenos ......................227
Faros de LED .......................... 229
Luces antiniebla ......................229
Luces traseras ......................... 229
Intermitentes laterales .............232
Luz de la matrícula ..................233Luces interiores .......................233
Iluminación del tablero de instrumentos ........................... 233
Sistema eléctrico .......................234
Fusibles ................................... 234
Caja de fusibles del compartimento del motor ........ 235
Caja de fusibles del tablero de instrumentos ........................... 236
Herramientas del vehículo .........238
Herramientas ........................... 238
Llantas y neumáticos .................239
Neumáticos de invierno ...........239
Designaciones de los neumáticos ............................. 240
Presión de los neumáticos ......240
Sistema de detección de pérdida de presión de los
neumáticos ............................. 241
Profundidad del dibujo .............243
Cambio del tamaño de neumáticos y llantas ...............243
Tapacubos ............................... 244
Cadenas para nieve ................244
Juego de reparación de neumáticos ............................. 244
Cambio de ruedas ...................248
Rueda de repuesto ..................249
Arranque con cables ..................253Remolcado ................................. 255
Remolcado del vehículo ..........255
Remolcado de otro vehículo ....256
Cuidado del aspecto ..................256
Cuidado exterior ......................256
Cuidado interior .......................259

220Cuidado del vehículoInformación general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar a los sistemas de
ayuda a la conducción, pueden
impactar en el consumo de combus‐
tible, las emisiones de CO 2 y otras
emisiones del vehículo y provocar
que el vehículo no cumpla con el
permiso de funcionamiento, lo que
afectará a la validez del registro del
vehículo.Atención
Los faldones guardabarros
podrían sufrir daños si se trans‐ porta el vehículo en un tren o en
un vehículo de rescate.
Cubiertas de protección de frío
Para evitar la acumulación de nieve
en el ventilador de refrigeración del
radiador, se recomienda instalar
cubiertas de protección extraíbles.
Las tapas de protección deben ser
instaladas por profesionales, recurra
a un taller.
Atención
Las cubiertas de protección deben
retirarse cuando se produzca una
de las condiciones siguientes:
● La temperatura ambiente es superior a 10 °C.
● Al remolcar el vehículo.
● El vehículo se conduce a velo‐ cidades superiores a 120 km/h.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Llene el depósito de combustible
hasta arriba.
● Cambiar el aceite del motor. ● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, o

Cuidado del vehículo221poner la palanca selectora en P.
Calzar el vehículo para evitar que ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga en
cuenta los sistemas que no
funcionarán, como el sistema de
alarma antirrobo.
Puesta en servicio de nuevo Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Activar el
control electrónico de los eleva‐ lunas eléctricos.
● Comprobar la presión de los neumáticos.
● Rellenar el depósito del líquido de lavado.
● Comprobar el nivel de aceite del motor.● Comprobar el nivel del refrige‐rante.
● Montar la placa de matrícula si fuera necesario.
Recogida de vehículos usados
Dispone de información sobre
centros de recogida de vehículos
usados y sobre el reciclaje de estos
vehículos en nuestra web, donde sea un requisito legal. El desguace debe
encargarse a una empresa de reci‐
claje autorizada.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el
compartimiento del motor deben
efectuarse con el encendido
desconectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.

222Cuidado del vehículo9Peligro
El sistema de encendido utiliza
una tensión muy alta. No toque
sus componentes.
Capó
Apertura
Abra la puerta del conductor.
Tire de la palanca de desbloqueo y
devuélvala a su posición original.
Empuje el gancho de seguridad hacia
arriba y abra el capó.
Fije la varilla de apoyo del capó.
Si se abre el capó durante una parada
automática, el motor volverá a arran‐
carse automáticamente por motivos
de seguridad.
Sistema stop-start 3 150.
Cierre Antes de cerrar el capó, inserte la
varilla de apoyo en su alojamiento.
Baje el capón y déjelo caer en el trin‐
quete desde una altura baja
(20-25 cm). Compruebe que el capó
quede enclavado.Atención
No presione el capón en el trin‐
quete para evitar abolladuras.
Aceite del motor
Compruebe manualmente el nivel de
aceite del motor con regularidad para
prevenir daños en el motor. Asegú‐
rese de que se usa el aceite de la
especificación correcta.
Líquidos y lubricantes recomendados 3 262.
