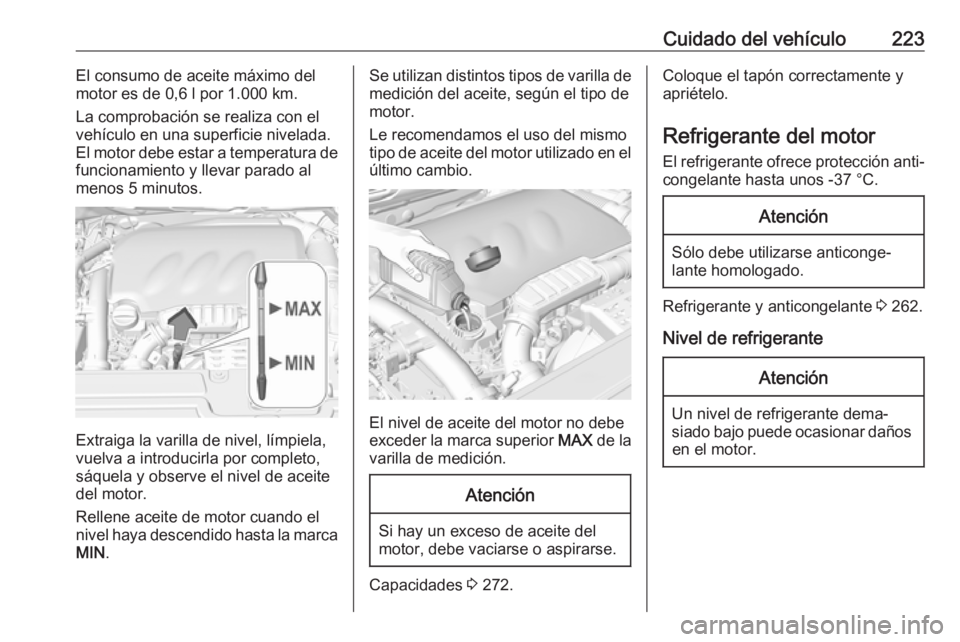

Page 225 of 295

Cuidado del vehículo223El consumo de aceite máximo del
motor es de 0,6 l por 1.000 km.
La comprobación se realiza con el vehículo en una superficie nivelada.
El motor debe estar a temperatura de
funcionamiento y llevar parado al
menos 5 minutos.
Extraiga la varilla de nivel, límpiela,
vuelva a introducirla por completo,
sáquela y observe el nivel de aceite
del motor.
Rellene aceite de motor cuando el
nivel haya descendido hasta la marca MIN .
Se utilizan distintos tipos de varilla de
medición del aceite, según el tipo de
motor.
Le recomendamos el uso del mismo
tipo de aceite del motor utilizado en el
último cambio.
El nivel de aceite del motor no debe
exceder la marca superior MAX de la
varilla de medición.
Atención
Si hay un exceso de aceite del
motor, debe vaciarse o aspirarse.
Capacidades 3 272.
Coloque el tapón correctamente y
apriételo.
Refrigerante del motor
El refrigerante ofrece protección anti‐ congelante hasta unos -37 °C.Atención
Sólo debe utilizarse anticonge‐
lante homologado.
Refrigerante y anticongelante 3 262.
Nivel de refrigerante
Atención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.

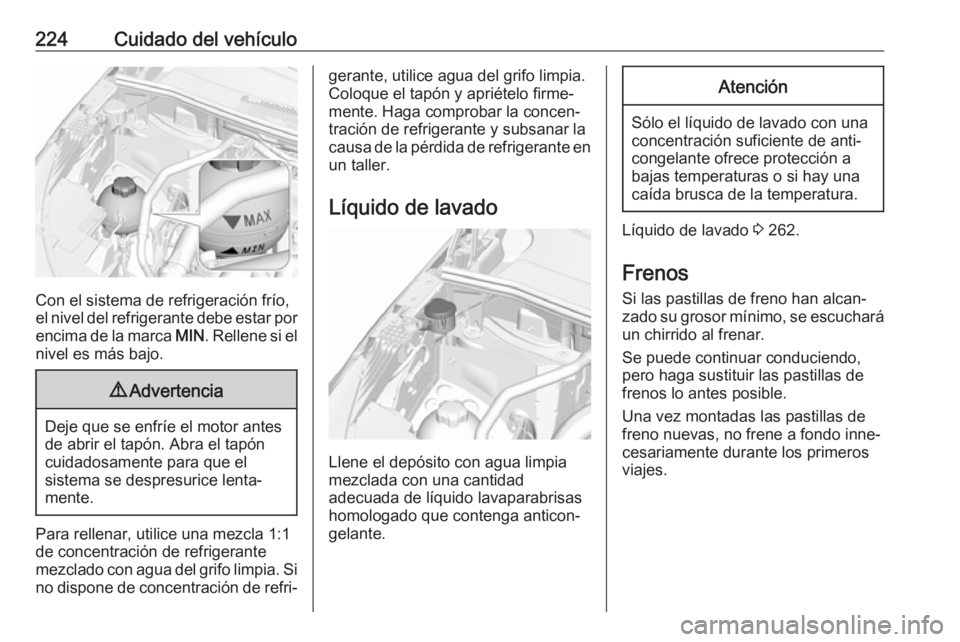

Page 226 of 295

224Cuidado del vehículo
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca MIN. Rellene si el
nivel es más bajo.
9 Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el
sistema se despresurice lenta‐
mente.
Para rellenar, utilice una mezcla 1:1
de concentración de refrigerante
mezclado con agua del grifo limpia. Si
no dispone de concentración de refri‐
gerante, utilice agua del grifo limpia.
Coloque el tapón y apriételo firme‐
mente. Haga comprobar la concen‐
tración de refrigerante y subsanar la
causa de la pérdida de refrigerante en
un taller.
Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad
adecuada de líquido lavaparabrisas
homologado que contenga anticon‐
gelante.
Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o si hay una caída brusca de la temperatura.
Líquido de lavado 3 262.
Frenos
Si las pastillas de freno han alcan‐
zado su grosor mínimo, se escuchará un chirrido al frenar.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de
frenos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Page 227 of 295

Cuidado del vehículo225Líquido de frenos9Advertencia
El líquido de frenos es tóxico y
corrosivo. Evite su contacto con los ojos, la piel, la ropa o superfi‐
cies pintadas.
El nivel del líquido de frenos debe
estar entre las marcas PELIGRO y
MAX .
Si el nivel de líquido se encuentra por
debajo de la marca PELIGRO, recu‐
rra a la ayuda de un taller.
Líquido de frenos y embrague
3 262.
Batería del vehículo
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los
frecuentes arranques del motor
pueden descargar la batería. Evite el
uso de consumidores eléctricos inne‐
cesarios.
Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.
La inmovilización del vehículo
durante más de cuatro semanas
puede ocasionar la descarga de la
batería. Desemborne el polo negativo
de la batería del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido
desconectado.
Protección contra descarga de la
batería 3 131.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal o
funcionamiento incorrecto del
sistema stop-start.
Al sustituir la batería del vehículo,
asegúrese de que no haya orificios de ventilación abiertos cerca del bornepositivo. Si hay un orificio de ventila‐ción abierto en esta zona, debe
cerrarse con un tapón ciego y abrirse
la ventilación cerca del borne nega‐
tivo.
Asegúrese de reemplazar siempre la
batería por otra del mismo tipo.
La batería del vehículo debe susti‐ tuirse en un taller.
Sistema stop-start 3 150.
Page 228 of 295

226Cuidado del vehículoCarga de la batería del vehículo9Advertencia
En vehículos con sistema stop-
start, compruebe que el potencial
de carga no supera 14,6 V al utili‐
zar un cargador de batería. De lo
contrario, la batería del vehículo
podría resultar dañada.
Arranque con cables 3 253.
Etiqueta de advertencia
Significado de los símbolos: ● No acercar a chispas, llamas sin protección ni humo.
● Proteger siempre los ojos. Los gases explosivos pueden provo‐
car lesiones e incluso ceguera.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐
cir ceguera o lesiones graves por quemaduras.
● Mantenga la batería del vehículo
fuera del alcance de los niños.
● Vea el manual de usuario para obtener más información.
● Puede haber gas explosivo cerca
de la batería del vehículo.Purga del sistema de
combustible diésel
Si se ha agotado el depósito, hay que purgar el sistema de combustible
diésel. Conecte el encendido tres veces durante unos 15 segundos
cada vez. Luego intente arrancar el
motor durante un máximo de
40 segundos. Repita este proceso
después de esperar un mínimo de
cinco segundos. Si no consigue
arrancar el motor, recurra a la ayuda
de un taller.
Page 229 of 295

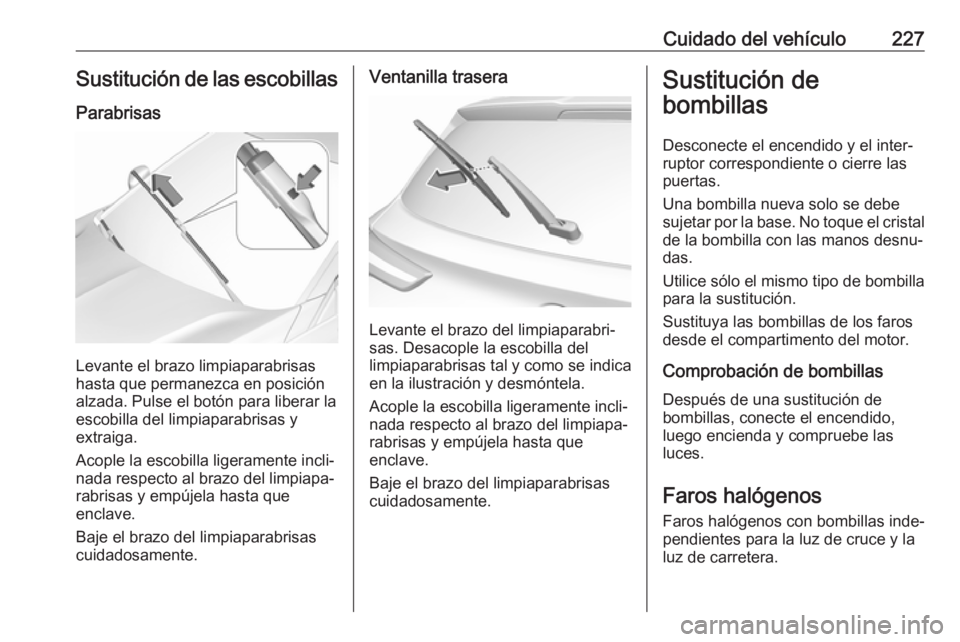

Cuidado del vehículo227Sustitución de las escobillas
Parabrisas
Levante el brazo limpiaparabrisas
hasta que permanezca en posición alzada. Pulse el botón para liberar laescobilla del limpiaparabrisas y
extraiga.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
enclave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Ventanilla trasera
Levante el brazo del limpiaparabri‐
sas. Desacople la escobilla del
limpiaparabrisas tal y como se indica
en la ilustración y desmóntela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
enclave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe
sujetar por la base. No toque el cristal de la bombilla con las manos desnu‐das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de
bombillas, conecte el encendido, luego encienda y compruebe las
luces.
Faros halógenos Faros halógenos con bombillas inde‐
pendientes para la luz de cruce y la
luz de carretera.

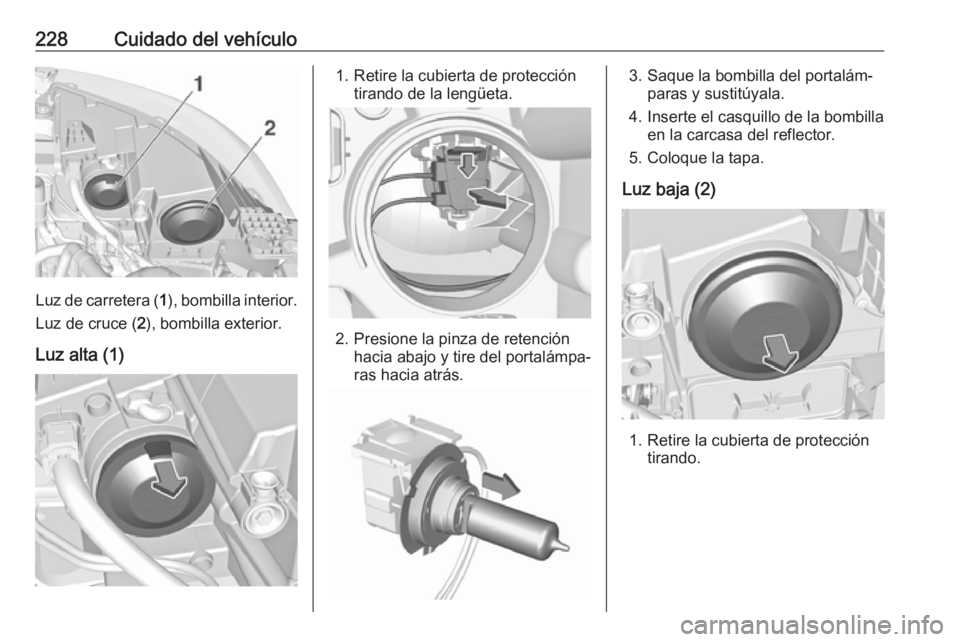

Page 230 of 295
228Cuidado del vehículo
Luz de carretera (1), bombilla interior.
Luz de cruce ( 2), bombilla exterior.
Luz alta (1)
1. Retire la cubierta de protección tirando de la lengüeta.
2. Presione la pinza de retenciónhacia abajo y tire del portalámpa‐
ras hacia atrás.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el casquillo de la bombilla en la carcasa del reflector.
5. Coloque la tapa.
Luz baja (2)
1. Retire la cubierta de protección tirando.

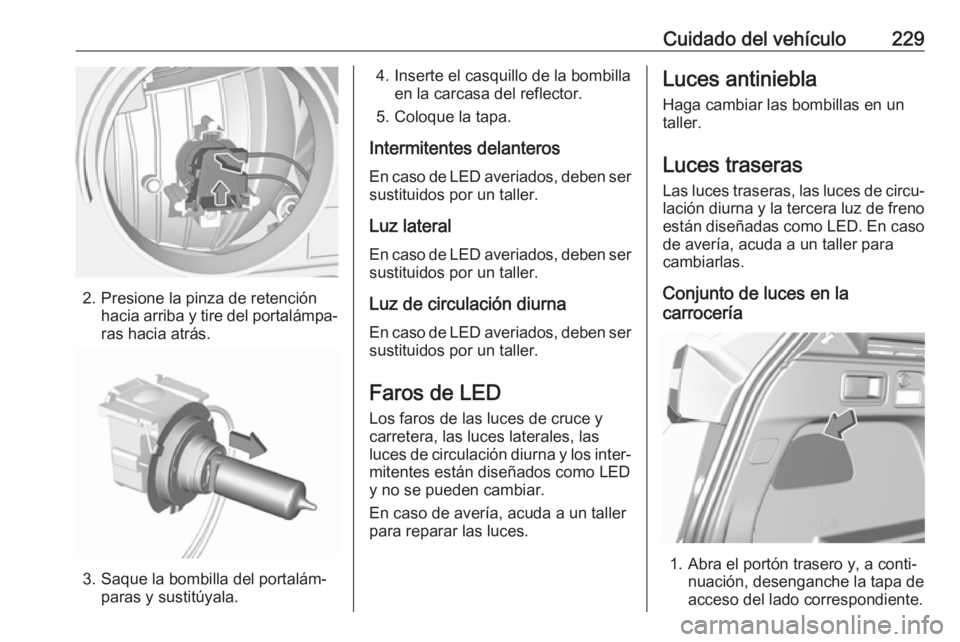

Page 231 of 295

Cuidado del vehículo229
2. Presione la pinza de retenciónhacia arriba y tire del portalámpa‐ras hacia atrás.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el casquillo de la bombilla en la carcasa del reflector.
5. Coloque la tapa.
Intermitentes delanteros
En caso de LED averiados, deben ser sustituidos por un taller.
Luz lateral
En caso de LED averiados, deben ser sustituidos por un taller.
Luz de circulación diurna
En caso de LED averiados, deben ser sustituidos por un taller.
Faros de LED
Los faros de las luces de cruce y
carretera, las luces laterales, las
luces de circulación diurna y los inter‐ mitentes están diseñados como LEDy no se pueden cambiar.
En caso de avería, acuda a un taller
para reparar las luces.Luces antiniebla
Haga cambiar las bombillas en un
taller.
Luces traseras Las luces traseras, las luces de circu‐
lación diurna y la tercera luz de freno
están diseñadas como LED. En caso de avería, acuda a un taller para
cambiarlas.
Conjunto de luces en la
carrocería
1. Abra el portón trasero y, a conti‐ nuación, desenganche la tapa de
acceso del lado correspondiente.

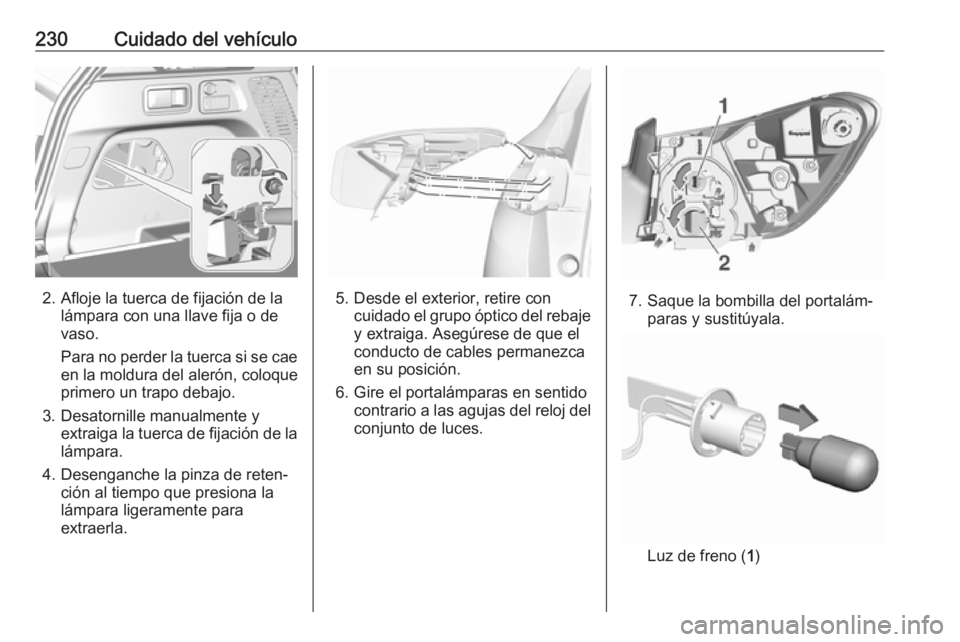

Page 232 of 295
230Cuidado del vehículo
2. Afloje la tuerca de fijación de lalámpara con una llave fija o de
vaso.
Para no perder la tuerca si se cae
en la moldura del alerón, coloque
primero un trapo debajo.
3. Desatornille manualmente y extraiga la tuerca de fijación de lalámpara.
4. Desenganche la pinza de reten‐ ción al tiempo que presiona la
lámpara ligeramente para
extraerla.5. Desde el exterior, retire con cuidado el grupo óptico del rebaje
y extraiga. Asegúrese de que el
conducto de cables permanezca
en su posición.
6. Gire el portalámparas en sentido contrario a las agujas del reloj delconjunto de luces.7. Saque la bombilla del portalám‐ paras y sustitúyala.
Luz de freno ( 1)
