2018.5 OPEL GRANDLAND X Instrukcja obsługi (in Polish)

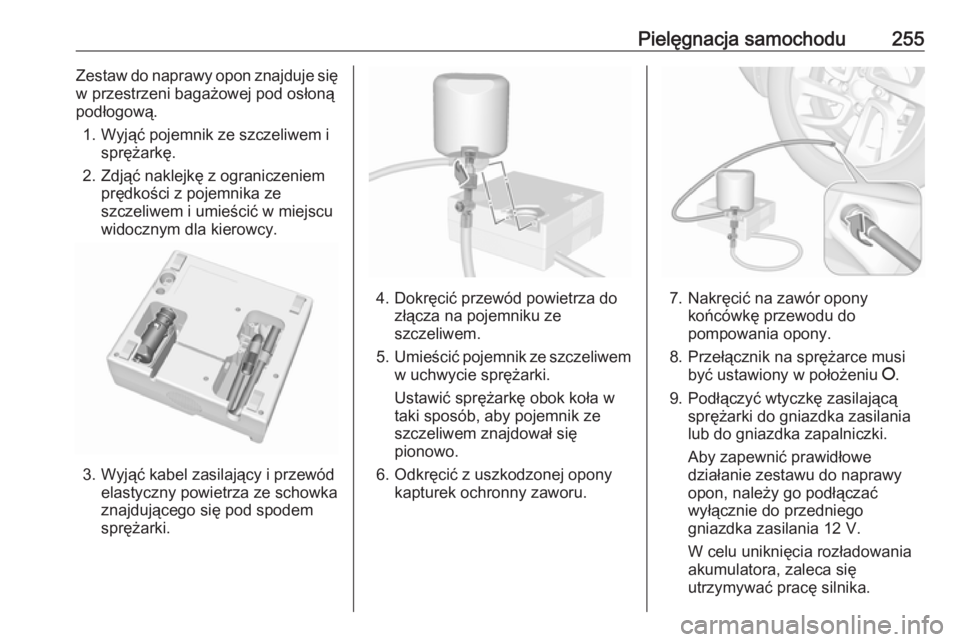

Pielęgnacja samochodu255Zestaw do naprawy opon znajduje się
w przestrzeni bagażowej pod osłoną
podłogową.
1. Wyjąć pojemnik ze szczeliwem i sprężarkę.
2. Zdjąć naklejkę z ograniczeniem prędkości z pojemnika ze
szczeliwem i umieścić w miejscu
widocznym dla kierowcy.
3. Wyjąć kabel zasilający i przewód elastyczny powietrza ze schowka
znajdującego się pod spodem
sprężarki.
4. Dokręcić przewód powietrza do złącza na pojemniku ze
szczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie sprężarki.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
6. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.7. Nakręcić na zawór oponykońcówkę przewodu do
pompowania opony.
8. Przełącznik na sprężarce musi być ustawiony w położeniu J.
9. Podłączyć wtyczkę zasilającą sprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
Aby zapewnić prawidłowe
działanie zestawu do naprawy
opon, należy go podłączać
wyłącznie do przedniego
gniazdka zasilania 12 V.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.

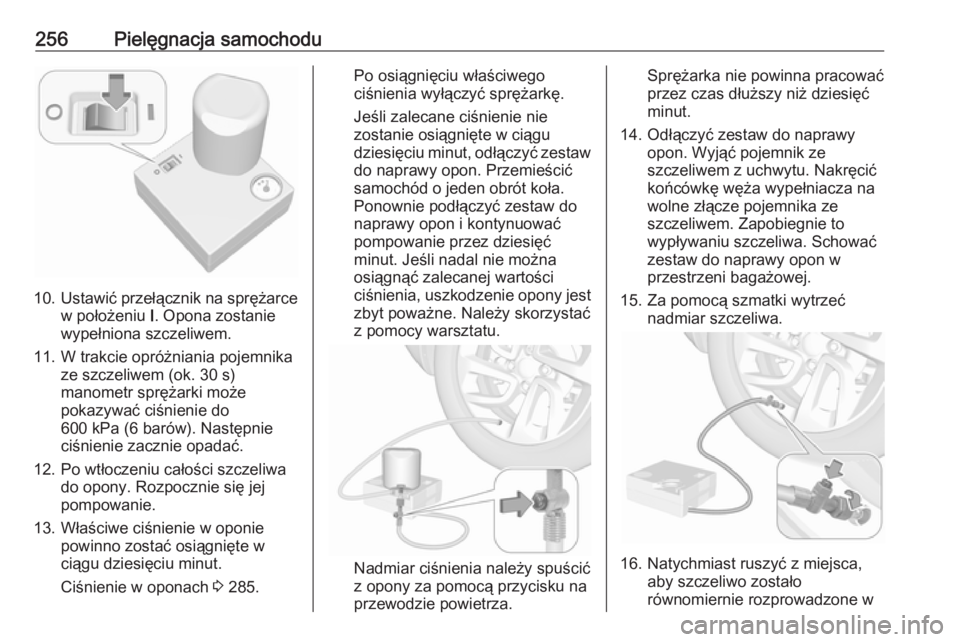

256Pielęgnacja samochodu
10.Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
11. W trakcie opróżniania pojemnika ze szczeliwem (ok. 30 s)
manometr sprężarki może
pokazywać ciśnienie do
600 kPa (6 barów). Następnie
ciśnienie zacznie opadać.
12. Po wtłoczeniu całości szczeliwa do opony. Rozpocznie się jej
pompowanie.
13. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu dziesięciu minut.
Ciśnienie w oponach 3 285.
Po osiągnięciu właściwego
ciśnienia wyłączyć sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
dziesięciu minut, odłączyć zestaw
do naprawy opon. Przemieścić
samochód o jeden obrót koła.
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez dziesięć
minut. Jeśli nadal nie można
osiągnąć zalecanej wartości
ciśnienia, uszkodzenie opony jest
zbyt poważne. Należy skorzystać
z pomocy warsztatu.
Nadmiar ciśnienia należy spuścić
z opony za pomocą przycisku na
przewodzie powietrza.
Sprężarka nie powinna pracować
przez czas dłuższy niż dziesięć
minut.
14. Odłączyć zestaw do naprawy opon. Wyjąć pojemnik ze
szczeliwem z uchwytu. Nakręcić końcówkę węża wypełniacza na
wolne złącze pojemnika ze
szczeliwem. Zapobiegnie to
wypływaniu szczeliwa. Schować
zestaw do naprawy opon w
przestrzeni bagażowej.
15. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
16. Natychmiast ruszyć z miejsca,aby szczeliwo zostało
równomiernie rozprowadzone w

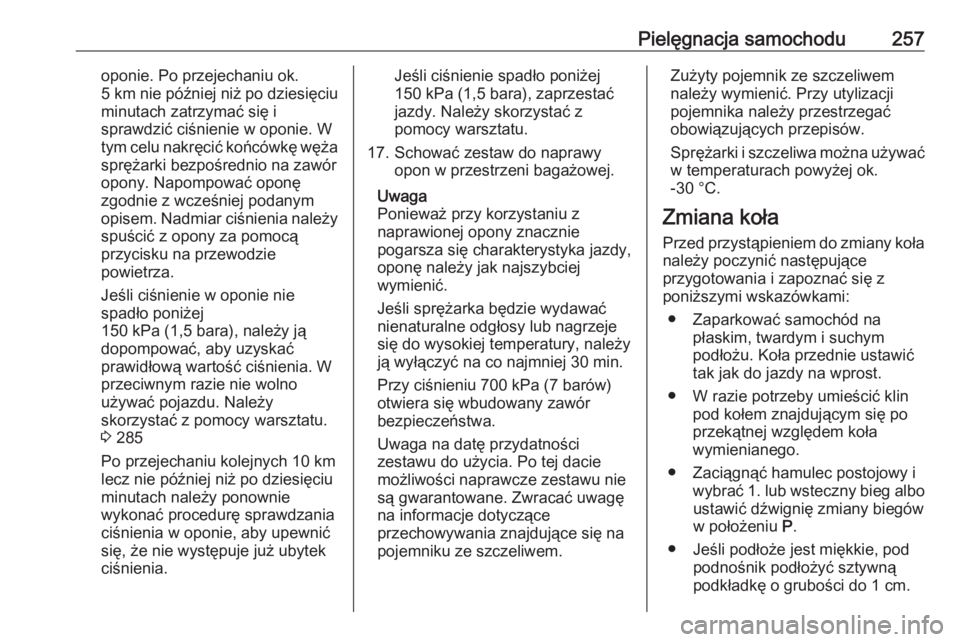

Pielęgnacja samochodu257oponie. Po przejechaniu ok.
5 km nie później niż po dziesięciu
minutach zatrzymać się i
sprawdzić ciśnienie w oponie. W
tym celu nakręcić końcówkę węża
sprężarki bezpośrednio na zawór
opony. Napompować oponę
zgodnie z wcześniej podanym
opisem. Nadmiar ciśnienia należy spuścić z opony za pomocą
przycisku na przewodzie
powietrza.
Jeśli ciśnienie w oponie nie
spadło poniżej
150 kPa (1,5 bara), należy ją
dopompować, aby uzyskać
prawidłową wartość ciśnienia. W
przeciwnym razie nie wolno
używać pojazdu. Należy
skorzystać z pomocy warsztatu.
3 285
Po przejechaniu kolejnych 10 km
lecz nie później niż po dziesięciu
minutach należy ponownie
wykonać procedurę sprawdzania
ciśnienia w oponie, aby upewnić
się, że nie występuje już ubytek
ciśnienia.Jeśli ciśnienie spadło poniżej
150 kPa (1,5 bara), zaprzestać
jazdy. Należy skorzystać z
pomocy warsztatu.
17. Schować zestaw do naprawy opon w przestrzeni bagażowej.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
oponę należy jak najszybciej
wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej 30 min.
Przy ciśnieniu 700 kPa (7 barów)
otwiera się wbudowany zawór
bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać w temperaturach powyżej ok.
-30 °C.
Zmiana koła
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● W razie potrzeby umieścić klin pod kołem znajdującym się po
przekątnej względem koła
wymienianego.
● Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg alboustawić dźwignię zmiany biegów
w położeniu P.
● Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.

258Pielęgnacja samochodu● Przed podniesieniem pojazdunależy z niego wyjąć ciężkieprzedmioty.
● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed wkręceniem śrub kół należy je wyczyścić.9Ostrzeżenie
Nie smarować śrub kół.
Momenty dokręcania
Istnieją dwa rodzaje obręczy kół z
dwoma różnymi rodzajami śrub i
momentami dokręcania.
Moment dokręcania dla obręczy ze
stopów metali lekkich wynosi
100 Nm.
Moment dokręcania dla obręczy
stalowych wynosi 115 Nm.
Należy używać prawidłowych śrub
odpowiednich do obręczy.
Punkty podparcia Pokazane punkty podparcia
wskazują miejsca, w których powinny być mocowane ramiona podnoszące
oraz podnośniki używane podczas
zmiany opon na zimowe/letnie.
Tylne ramię podnośnika należy
umieścić centralnie pod odpowiednim
punktem podparcia pojazdu.

Pielęgnacja samochodu259Przednie ramię podnośnika należy
umieścić centralnie pod odpowiednim
punktem podparcia pojazdu.
Koło zapasowe Dojazdowe koło zapasowePrzestroga
Założenie dojazdowego koła
zapasowego może zmienić
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Koło zapasowe znajduje się w
przestrzeni bagażowej pod osłoną
podłogową.
W celu wyjęcia: 1. Otworzyć osłonę podłogową 3 77.
2. Wyjąć skrzynkę narzędziową.
3. Dojazdowe koło zapasowe jest unieruchomione za pomocą
nakrętki motylkowej. Odkręcić
nakrętkę i zdjąć koło zapasowe.
4. Jeśli po wymianie koła we wnęce na koło zapasowe nie zostanie
umieszczone żadne koło, należy
zamocować skrzynkę
narzędziową, dokręcając
nakrętkę motylkową do oporu, i
zamknąć osłonę podłogową.
5. Po założeniu koła pełnowymiarowego umieścić
dojazdowe koło zapasowe we
wnęce stroną zewnętrzną do góry
i przymocować nakrętką
motylkową.
Założyć można tylko jedno
dojazdowe koło zapasowe.
Dopuszczalna prędkość maksymalna
podana na naklejce znajdującej sięna dojazdowym kole zapasowym jest
ważna tylko w przypadku koła o takim samym rozmiarze jak montowane
fabrycznie.
Jeżeli podczas holowania innego
pojazdu w pojeździe holującym
dojdzie do przebicia jednej z tylnych
opon, to tymczasowe koło dojazdowe
należy założyć z przodu, natomiast z
tyłu trzeba zamontować koło z oponą
pełnowymiarową.
Łańcuchy na koła 3 254.
Montaż koła zapasowego
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● W razie potrzeby umieścić klin pod kołem znajdującym się po
przekątnej względem koła
wymienianego.

260Pielęgnacja samochodu● Zaciągnąć hamulec postojowy iwybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów
w położeniu P.
● Wyjąć koło zapasowe 3 259.
● Nie zmieniać jednocześnie więcej niż jednego koła.
● Podnośnika używać wyłącznie do wymiany koła w razie
przebicia; nie stosować go do
sezonowej wymiany opon
zimowych i letnich.
● Podnośnik nie wymaga konserwacji.
● Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● Przed podniesieniem pojazdu należy z niego wyjąć ciężkieprzedmioty.
● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.● Nie uruchamiać silnika wsamochodzie wspartym na
podnośniku.
● Przed wkręceniem śrub kół należy je wyczyścić.9Ostrzeżenie
Nie smarować gwintów śrub kół.
9Ostrzeżenie
Przy wymianie kół należy zawsze
używać prawidłowych śrub.
Podczas mocowania koła
zapasowego można również użyć śrub do kół ze stopów metali
lekkich.● Jeśli używane są śruby do kół ze
stopów metali lekkich, należy
pamiętać, że koło zapasowe jest
mocowane przez stożkowe
podsadzenie każdej śruby. W takim przypadku podkładki nie
stykają się z powierzchnią koła
zapasowego.
1. Zdjąć kapturki śrub koła za pomocą odpowiedniego
narzędzia. 3 248
Obręcze stalowe z osłoną: Zdjąć
osłonę koła.
Obręcze kół ze stopów metali
lekkich: Zdjąć kapturki śrub koła
za pomocą odpowiedniego
narzędzia.

Pielęgnacja samochodu261
2. Rozłożyć i precyzyjniezamocować klucz kolejno do
każdej nakrętki i poluzować ją o
pół obrotu.
Koła mogą być zabezpieczone
przez specjalne nakrętki
mocujące. Aby poluzować te
specjalne nakrętki, przed użyciem klucza do kół należy zamocować
adapter na łbie nakrętki. Element
ten znajduje się w skrzynce
narzędziowej. 3 2483. Upewnić się, że podnośnik jest
prawidłowo umiejscowiony pod
jednym z punktów podparcia.
4. Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.
Upewnić się, że krawędź
nadwozia znalazła się w wycięciu
podnośnika.

262Pielęgnacja samochodu
Podłączyć klucz do kół i
upewniwszy się, że podnośnik
jest właściwie ustawiony, obracać kluczem, aż koło uniesie się z
podłoża.
5. Odkręcić nakrętki koła. 6. Zmienić koło. Koło zapasowe 3 259
7. Nakręcić nakrętki koła. 8. Opuścić pojazd i wyjąć podnośnik.
9. Precyzyjnie zamocować klucz kolejno do każdej śruby i dokręcić
ją. Śruby należy dokręcać na
krzyż. Moment dokręcania wynosi
115 Nm.
10. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki nakrętek koła.
11. Schować zmienione koło 3 259,
narzędzia samochodowe 3 248 i
adapter do nakrętek mocujących koła.
12. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcania nakrętek
koła.
Umieszczanie
pełnowymiarowego koła z
uszkodzoną oponą w przestrzeni
bagażowej
We wnęce na koło zapasowe można
schować koło o każdym dozwolonym
rozmiarze. Aby zabezpieczyć koło:
1. Zdjąć środkową nasadkę z emblematem marki poprzez
wypchnięcie jej od wewnątrz.
2. Umieścić koło we wnęce stroną zewnętrzną skierowaną w dół.
3. Zabezpieczyć uszkodzone koło nakrętką motylkową.
4. W zależności od rozmiaru opony osłona podłogowa może zostać
umieszczona na wystającym kole.
