2018.5 OPEL GRANDLAND X Instrukcja obsługi (in Polish)

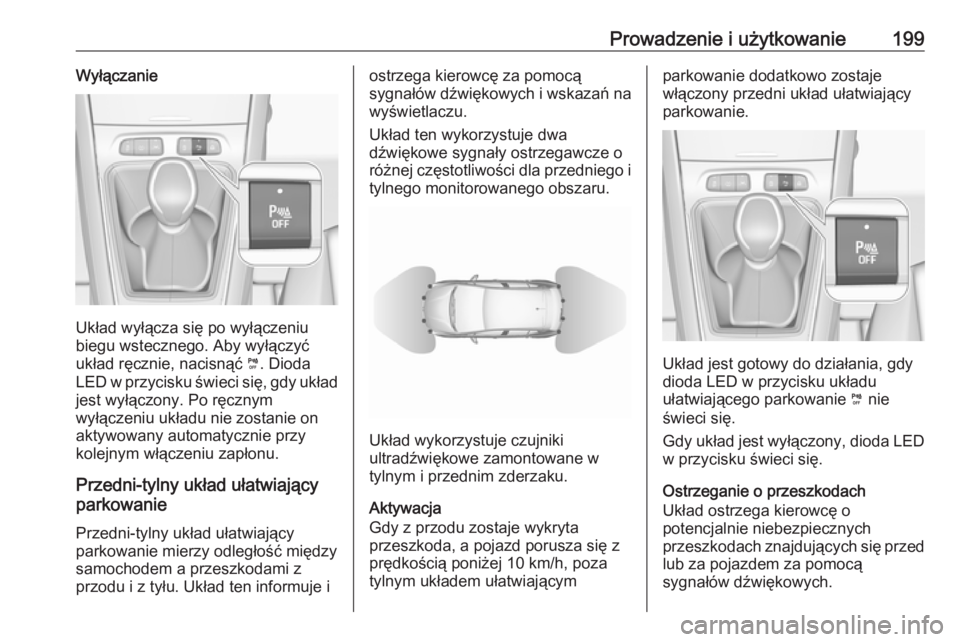

Prowadzenie i użytkowanie199Wyłączanie
Układ wyłącza się po wyłączeniu
biegu wstecznego. Aby wyłączyć
układ ręcznie, nacisnąć ¼. Dioda
LED w przycisku świeci się, gdy układ jest wyłączony. Po ręcznym
wyłączeniu układu nie zostanie on
aktywowany automatycznie przy
kolejnym włączeniu zapłonu.
Przedni-tylny układ ułatwiający
parkowanie
Przedni-tylny układ ułatwiającyparkowanie mierzy odległość między
samochodem a przeszkodami z
przodu i z tyłu. Układ ten informuje i
ostrzega kierowcę za pomocą
sygnałów dźwiękowych i wskazań na
wyświetlaczu.
Układ ten wykorzystuje dwa
dźwiękowe sygnały ostrzegawcze o
różnej częstotliwości dla przedniego i tylnego monitorowanego obszaru.
Układ wykorzystuje czujniki
ultradźwiękowe zamontowane w
tylnym i przednim zderzaku.
Aktywacja
Gdy z przodu zostaje wykryta
przeszkoda, a pojazd porusza się z
prędkością poniżej 10 km/h, poza
tylnym układem ułatwiającym
parkowanie dodatkowo zostaje
włączony przedni układ ułatwiający
parkowanie.
Układ jest gotowy do działania, gdy
dioda LED w przycisku układu
ułatwiającego parkowanie ¼ nie
świeci się.
Gdy układ jest wyłączony, dioda LED w przycisku świeci się.
Ostrzeganie o przeszkodach
Układ ostrzega kierowcę o
potencjalnie niebezpiecznych
przeszkodach znajdujących się przed
lub za pojazdem za pomocą
sygnałów dźwiękowych.

200Prowadzenie i użytkowanieOstrzegawczy sygnał dźwiękowyrozlega się po tej stronie samochodu,
po której odległość od przeszkody
jest mniejsza. Im mniejsza odległość
od przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
około 30 cm, generowany będzie
sygnał ciągły.
Ponadto odległość od przeszkód z
tyłu i z przodu jest pokazywana w
postaci zmieniających się linii
symbolizujących odległość na
wyświetlaczu informacyjnym 3 112.
Ostrzegawczy sygnał dźwiękowy nie
jest generowany, gdy pojazd
zatrzymuje się na ponad trzy sekundy
przy włączonym biegu jazdy do
przodu, gdy dźwignia automatycznej
skrzyni biegów znajduje się w
położeniu P lub gdy nie są wykrywane
kolejne przeszkody.
Wyłączanie
Układ jest wyłączany automatycznie,
gdy prędkość pojazdu przekracza
10 km/h, gdy zostaje włączony
hamulec postojowy sterowany
elektrycznie lub gdy zostaje
naciśnięty przycisk układu
ułatwiającego parkowanie ¼.
Gdy układ zostaje wyłączony ręcznie, dioda LED w przycisku zapala się.
Po ręcznym wyłączeniu układu nie
zostanie on aktywowany
automatycznie przy kolejnym
włączeniu zapłonu.
Ograniczenia systemu
W razie usterki lub gdy układ
tymczasowo nie działa, na przykład
na skutek wysokiego poziomu
szumów zewnętrznych lub innych
zakłóceń, w zestawie wskaźników
zapala się symbol H. Stosownykomunikat pojawia się na
wyświetlaczu informacyjnym
kierowcy.9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.
Przestroga
Wydajność układu może być
ograniczona w przypadku
przysłonięcia czujników, np. przez
lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.

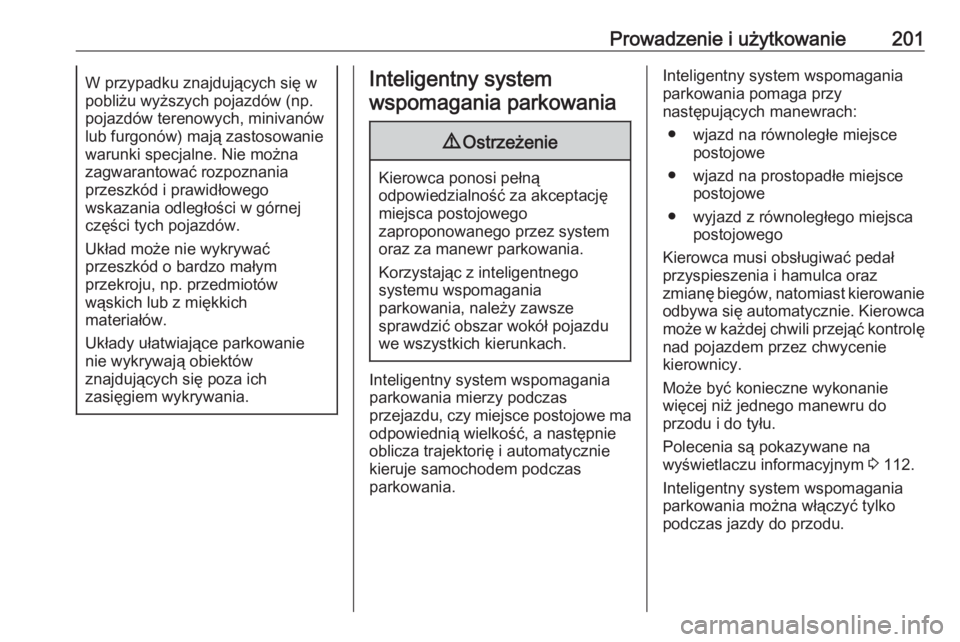

Prowadzenie i użytkowanie201W przypadku znajdujących się w
pobliżu wyższych pojazdów (np.
pojazdów terenowych, minivanów
lub furgonów) mają zastosowanie
warunki specjalne. Nie można
zagwarantować rozpoznania
przeszkód i prawidłowego
wskazania odległości w górnej
części tych pojazdów.
Układ może nie wykrywać
przeszkód o bardzo małym
przekroju, np. przedmiotów
wąskich lub z miękkich
materiałów.
Układy ułatwiające parkowanie
nie wykrywają obiektów
znajdujących się poza ich
zasięgiem wykrywania.Inteligentny system
wspomagania parkowania9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za akceptację
miejsca postojowego
zaproponowanego przez system
oraz za manewr parkowania.
Korzystając z inteligentnego
systemu wspomagania
parkowania, należy zawsze
sprawdzić obszar wokół pojazdu
we wszystkich kierunkach.
Inteligentny system wspomagania
parkowania mierzy podczas
przejazdu, czy miejsce postojowe ma odpowiednią wielkość, a następnie
oblicza trajektorię i automatycznie
kieruje samochodem podczas
parkowania.
Inteligentny system wspomagania
parkowania pomaga przy
następujących manewrach:
● wjazd na równoległe miejsce postojowe
● wjazd na prostopadłe miejsce postojowe
● wyjazd z równoległego miejsca postojowego
Kierowca musi obsługiwać pedał
przyspieszenia i hamulca oraz
zmianę biegów, natomiast kierowanie odbywa się automatycznie. Kierowca
może w każdej chwili przejąć kontrolę
nad pojazdem przez chwycenie
kierownicy.
Może być konieczne wykonanie
więcej niż jednego manewru do
przodu i do tyłu.
Polecenia są pokazywane na
wyświetlaczu informacyjnym 3 112.
Inteligentny system wspomagania parkowania można włączyć tylko
podczas jazdy do przodu.

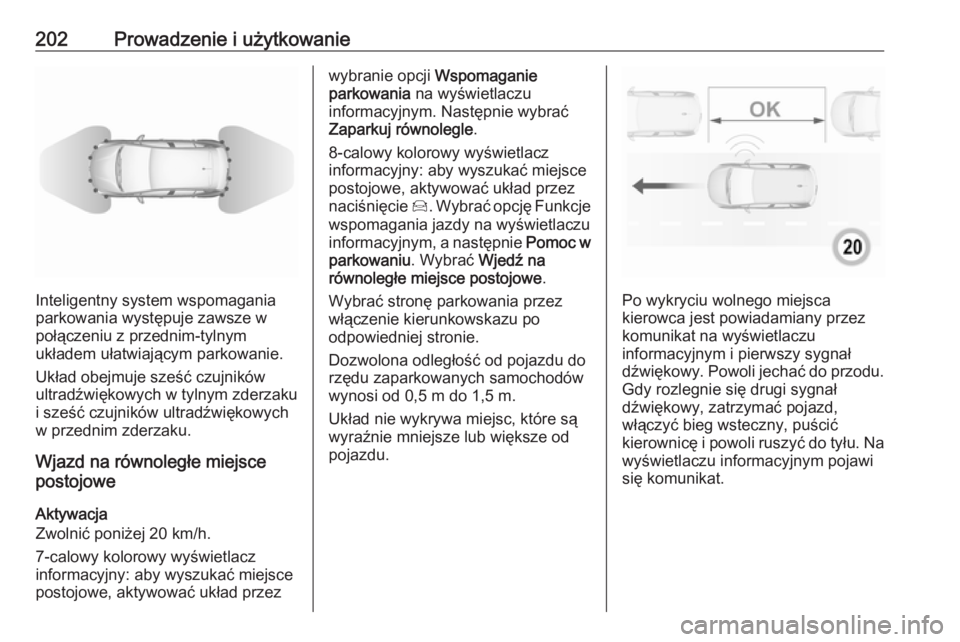

202Prowadzenie i użytkowanie
Inteligentny system wspomagania
parkowania występuje zawsze w
połączeniu z przednim-tylnym
układem ułatwiającym parkowanie.
Układ obejmuje sześć czujników
ultradźwiękowych w tylnym zderzaku i sześć czujników ultradźwiękowych
w przednim zderzaku.
Wjazd na równoległe miejsce
postojowe
Aktywacja
Zwolnić poniżej 20 km/h.
7-calowy kolorowy wyświetlacz
informacyjny: aby wyszukać miejsce
postojowe, aktywować układ przez
wybranie opcji Wspomaganie
parkowania na wyświetlaczu
informacyjnym. Następnie wybrać
Zaparkuj równolegle .
8-calowy kolorowy wyświetlacz
informacyjny: aby wyszukać miejsce
postojowe, aktywować układ przez
naciśnięcie Í. Wybrać opcję Funkcje
wspomagania jazdy na wyświetlaczu
informacyjnym, a następnie Pomoc w
parkowaniu . Wybrać Wjedź na
równoległe miejsce postojowe .
Wybrać stronę parkowania przez
włączenie kierunkowskazu po
odpowiedniej stronie.
Dozwolona odległość od pojazdu do rzędu zaparkowanych samochodów
wynosi od 0,5 m do 1,5 m.
Układ nie wykrywa miejsc, które są
wyraźnie mniejsze lub większe od
pojazdu.
Po wykryciu wolnego miejsca
kierowca jest powiadamiany przez
komunikat na wyświetlaczu
informacyjnym i pierwszy sygnał
dźwiękowy. Powoli jechać do przodu. Gdy rozlegnie się drugi sygnał
dźwiękowy, zatrzymać pojazd,
włączyć bieg wsteczny, puścić
kierownicę i powoli ruszyć do tyłu. Na
wyświetlaczu informacyjnym pojawi
się komunikat.

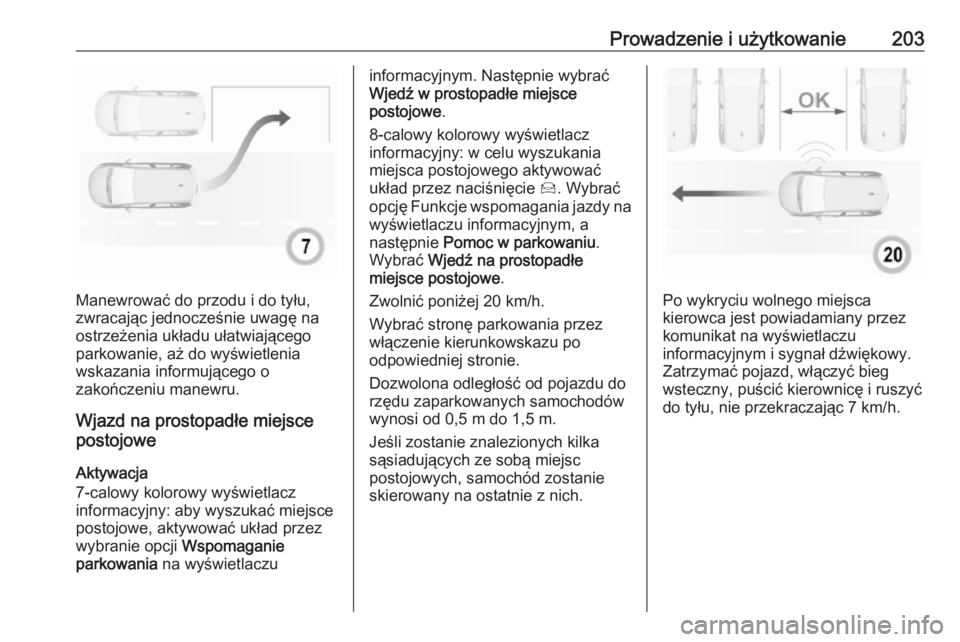

Prowadzenie i użytkowanie203
Manewrować do przodu i do tyłu,
zwracając jednocześnie uwagę na
ostrzeżenia układu ułatwiającego parkowanie, aż do wyświetlenia
wskazania informującego o
zakończeniu manewru.
Wjazd na prostopadłe miejsce
postojowe
Aktywacja
7-calowy kolorowy wyświetlacz
informacyjny: aby wyszukać miejsce
postojowe, aktywować układ przez
wybranie opcji Wspomaganie
parkowania na wyświetlaczu
informacyjnym. Następnie wybrać
Wjedź w prostopadłe miejsce
postojowe .
8-calowy kolorowy wyświetlacz
informacyjny: w celu wyszukania
miejsca postojowego aktywować
układ przez naciśnięcie Í. Wybrać
opcję Funkcje wspomagania jazdy na wyświetlaczu informacyjnym, a
następnie Pomoc w parkowaniu .
Wybrać Wjedź na prostopadłe
miejsce postojowe .
Zwolnić poniżej 20 km/h.
Wybrać stronę parkowania przez
włączenie kierunkowskazu po
odpowiedniej stronie.
Dozwolona odległość od pojazdu do rzędu zaparkowanych samochodów
wynosi od 0,5 m do 1,5 m.
Jeśli zostanie znalezionych kilka
sąsiadujących ze sobą miejsc
postojowych, samochód zostanie skierowany na ostatnie z nich.
Po wykryciu wolnego miejsca
kierowca jest powiadamiany przez
komunikat na wyświetlaczu
informacyjnym i sygnał dźwiękowy.
Zatrzymać pojazd, włączyć bieg
wsteczny, puścić kierownicę i ruszyć
do tyłu, nie przekraczając 7 km/h.

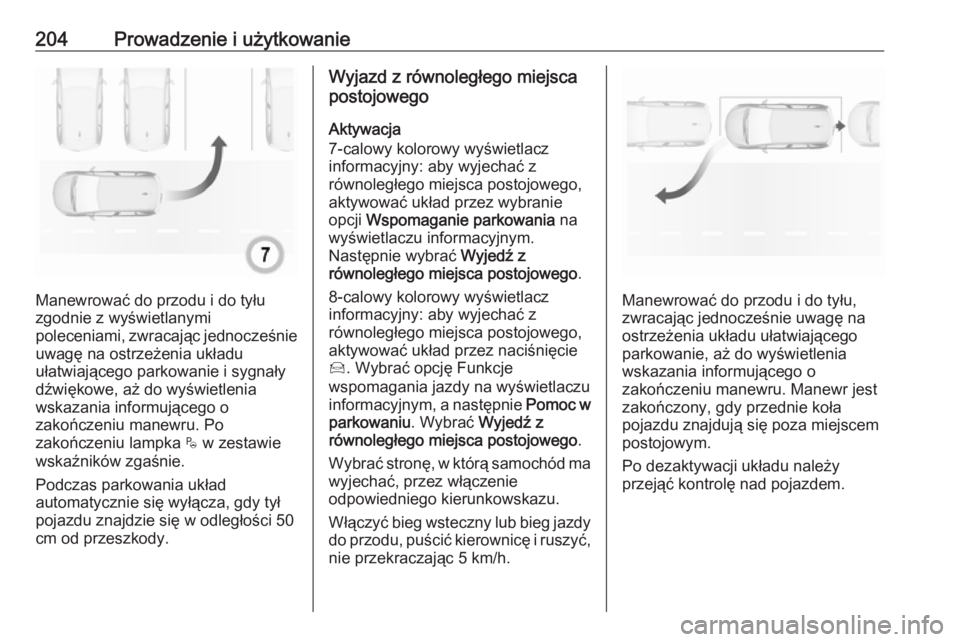

204Prowadzenie i użytkowanie
Manewrować do przodu i do tyłu
zgodnie z wyświetlanymi
poleceniami, zwracając jednocześnie
uwagę na ostrzeżenia układu
ułatwiającego parkowanie i sygnały
dźwiękowe, aż do wyświetlenia
wskazania informującego o
zakończeniu manewru. Po
zakończeniu lampka $ w zestawie
wskaźników zgaśnie.
Podczas parkowania układ
automatycznie się wyłącza, gdy tył
pojazdu znajdzie się w odległości 50
cm od przeszkody.
Wyjazd z równoległego miejsca
postojowego
Aktywacja
7-calowy kolorowy wyświetlacz
informacyjny: aby wyjechać z
równoległego miejsca postojowego,
aktywować układ przez wybranie
opcji Wspomaganie parkowania na
wyświetlaczu informacyjnym.
Następnie wybrać Wyjedź z
równoległego miejsca postojowego .
8-calowy kolorowy wyświetlacz
informacyjny: aby wyjechać z
równoległego miejsca postojowego,
aktywować układ przez naciśnięcie
Í . Wybrać opcję Funkcje
wspomagania jazdy na wyświetlaczu
informacyjnym, a następnie Pomoc w
parkowaniu . Wybrać Wyjedź z
równoległego miejsca postojowego .
Wybrać stronę, w którą samochód ma
wyjechać, przez włączenie
odpowiedniego kierunkowskazu.
Włączyć bieg wsteczny lub bieg jazdy do przodu, puścić kierownicę i ruszyć, nie przekraczając 5 km/h.
Manewrować do przodu i do tyłu,
zwracając jednocześnie uwagę na ostrzeżenia układu ułatwiającego
parkowanie, aż do wyświetlenia
wskazania informującego o
zakończeniu manewru. Manewr jest
zakończony, gdy przednie koła
pojazdu znajdują się poza miejscem
postojowym.
Po dezaktywacji układu należy
przejąć kontrolę nad pojazdem.

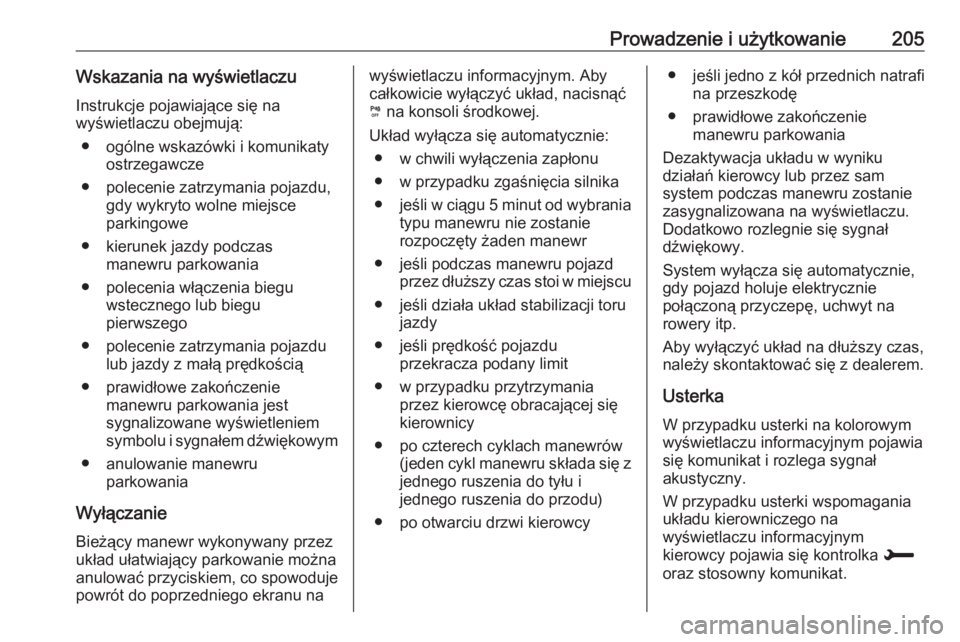

Prowadzenie i użytkowanie205Wskazania na wyświetlaczu
Instrukcje pojawiające się na
wyświetlaczu obejmują:
● ogólne wskazówki i komunikaty ostrzegawcze
● polecenie zatrzymania pojazdu, gdy wykryto wolne miejsce
parkingowe
● kierunek jazdy podczas manewru parkowania
● polecenia włączenia biegu wstecznego lub biegu
pierwszego
● polecenie zatrzymania pojazdu lub jazdy z małą prędkością
● prawidłowe zakończenie manewru parkowania jest
sygnalizowane wyświetleniem
symbolu i sygnałem dźwiękowym
● anulowanie manewru parkowania
Wyłączanie
Bieżący manewr wykonywany przez
układ ułatwiający parkowanie można
anulować przyciskiem, co spowoduje
powrót do poprzedniego ekranu nawyświetlaczu informacyjnym. Aby
całkowicie wyłączyć układ, nacisnąć
¼ na konsoli środkowej.
Układ wyłącza się automatycznie: ● w chwili wyłączenia zapłonu
● w przypadku zgaśnięcia silnika
● jeśli w ciągu 5 minut od wybrania
typu manewru nie zostanie
rozpoczęty żaden manewr
● jeśli podczas manewru pojazd przez dłuższy czas stoi w miejscu
● jeśli działa układ stabilizacji toru jazdy
● jeśli prędkość pojazdu przekracza podany limit
● w przypadku przytrzymania przez kierowcę obracającej się
kierownicy
● po czterech cyklach manewrów (jeden cykl manewru składa się z
jednego ruszenia do tyłu i
jednego ruszenia do przodu)
● po otwarciu drzwi kierowcy● jeśli jedno z kół przednich natrafi na przeszkodę
● prawidłowe zakończenie manewru parkowania
Dezaktywacja układu w wyniku
działań kierowcy lub przez sam
system podczas manewru zostanie
zasygnalizowana na wyświetlaczu.
Dodatkowo rozlegnie się sygnał
dźwiękowy.
System wyłącza się automatycznie,
gdy pojazd holuje elektrycznie
połączoną przyczepę, uchwyt na
rowery itp.
Aby wyłączyć układ na dłuższy czas,
należy skontaktować się z dealerem.
Usterka
W przypadku usterki na kolorowym
wyświetlaczu informacyjnym pojawia
się komunikat i rozlega sygnał
akustyczny.
W przypadku usterki wspomagania
układu kierowniczego na
wyświetlaczu informacyjnym
kierowcy pojawia się kontrolka H
oraz stosowny komunikat.

206Prowadzenie i użytkowanie9Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.
Przestroga
Skuteczność układu może być ograniczona w przypadku
przysłonięcia czujników, np. przez lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku znajdujących się w
pobliżu wyższych pojazdów (np.
pojazdów terenowych, minivanów
lub furgonów) mają zastosowanie
warunki specjalne. Nie można
zagwarantować rozpoznania
przeszkód i prawidłowego
wskazania odległości w górnej
części tych pojazdów.
Układ może nie wykrywać
przeszkód o bardzo małym
przekroju, np. przedmiotów
wąskich lub z miękkich
materiałów.
Układy ułatwiające parkowanie
nie wykrywają obiektów
znajdujących się poza ich
zasięgiem wykrywania.
Uwaga
Istnieje możliwość, że na skutek
występowania zakłóceń z
zewnętrznych źródeł szumów
akustycznych lub niewłaściwego ustawienia elementów
mechanicznych czujnik wykryje
nieistniejący obiekt (mogą wystąpić
sporadyczne fałszywe ostrzeżenia).
Upewnić się, że przednia tablica
rejestracyjna jest prawidłowo
zamontowana (nie jest wygięta i nie
występują szczeliny między nią a
zderzakiem po lewej lub prawej
stronie), a czujniki znajdują się na
swoich miejscach.
Inteligentny system wspomagania parkowania może nie wykryć zmian
dostępności miejsc postojowych po
rozpoczęciu manewru parkowania.
System może rozpoznać wjazd, bramę, podwórze, a nawet
skrzyżowanie jako miejsce
postojowe. Po włączeniu biegu
wstecznego system rozpocznie w
takiej sytuacji manewr parkowania.
Należy sprawdzić dostępność
proponowanego miejsca
postojowego.
Nierówności powierzchni, np. w
strefach prac budowlanych, nie są
wykrywane przez system.
Odpowiedzialność za manewr
przejmuje kierowca.
System monitorowania martwego pola w lusterkach
System monitorowania martwego
pola w lusterkach wykrywa i
sygnalizuje obecność obiektów w
martwej strefie po obu stronach
pojazdu. System ostrzega kierowcę
