2018.5 OPEL GRANDLAND X Instrukcja obsługi (in Polish)

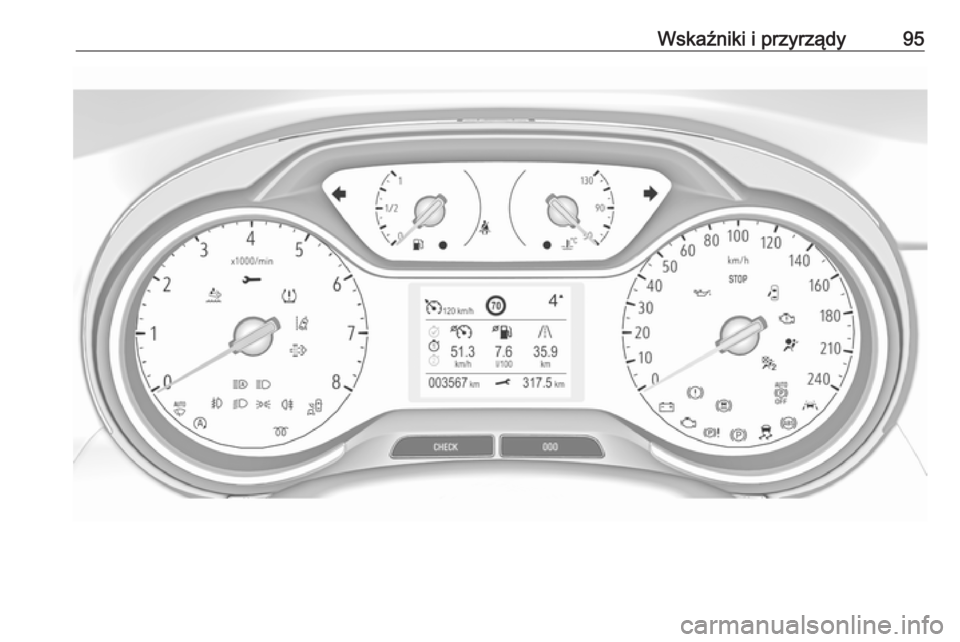

Wskaźniki i przyrządy95

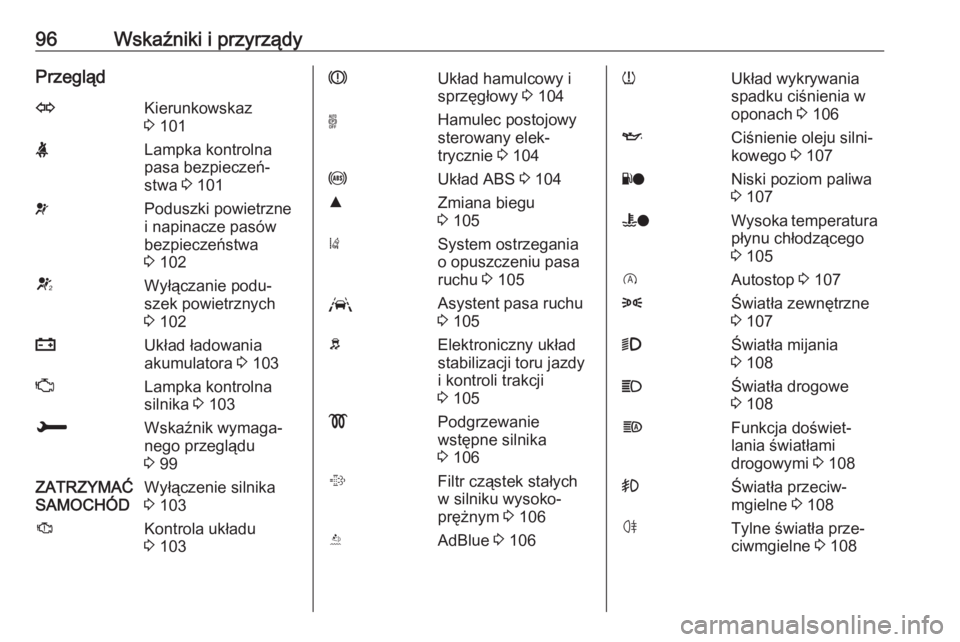

96Wskaźniki i przyrządyPrzeglądOKierunkowskaz
3 101XLampka kontrolna
pasa bezpieczeń‐
stwa 3 101vPoduszki powietrzne
i napinacze pasów
bezpieczeństwa
3 102VWyłączanie podu‐
szek powietrznych
3 102pUkład ładowania
akumulatora 3 103ZLampka kontrolna
silnika 3 103HWskaźnik wymaga‐
nego przeglądu
3 99ZATRZYMAĆ
SAMOCHÓDWyłączenie silnika
3 103JKontrola układu
3 103RUkład hamulcowy i
sprzęgłowy 3 104oHamulec postojowy
sterowany elek‐
trycznie 3 104uUkład ABS 3 104RZmiana biegu
3 105)System ostrzegania
o opuszczeniu pasa
ruchu 3 105LAsystent pasa ruchu
3 105bElektroniczny układ
stabilizacji toru jazdy
i kontroli trakcji
3 105!Podgrzewanie
wstępne silnika
3 106%Filtr cząstek stałych
w silniku wysoko‐
prężnym 3 106YAdBlue 3 106wUkład wykrywania
spadku ciśnienia w
oponach 3 106ICiśnienie oleju silni‐
kowego 3 107YoNiski poziom paliwa
3 107WoWysoka temperatura
płynu chłodzącego
3 105DAutostop 3 1078Światła zewnętrzne
3 1079Światła mijania
3 108CŚwiatła drogowe
3 108fFunkcja doświet‐
lania światłami
drogowymi 3 108>Światła przeciw‐
mgielne 3 108øTylne światła prze‐
ciwmgielne 3 108

Wskaźniki i przyrządy97 3 108BSystem monitoro‐
wania martwego
pola w lusterkach
3 109mAutomatyczna
kontrola prędkości
3 108ßOgranicznik pręd‐
kości 3 110ØWspomaganie
hamowania awaryj‐
nego 3 192hSygnalizator otwar‐

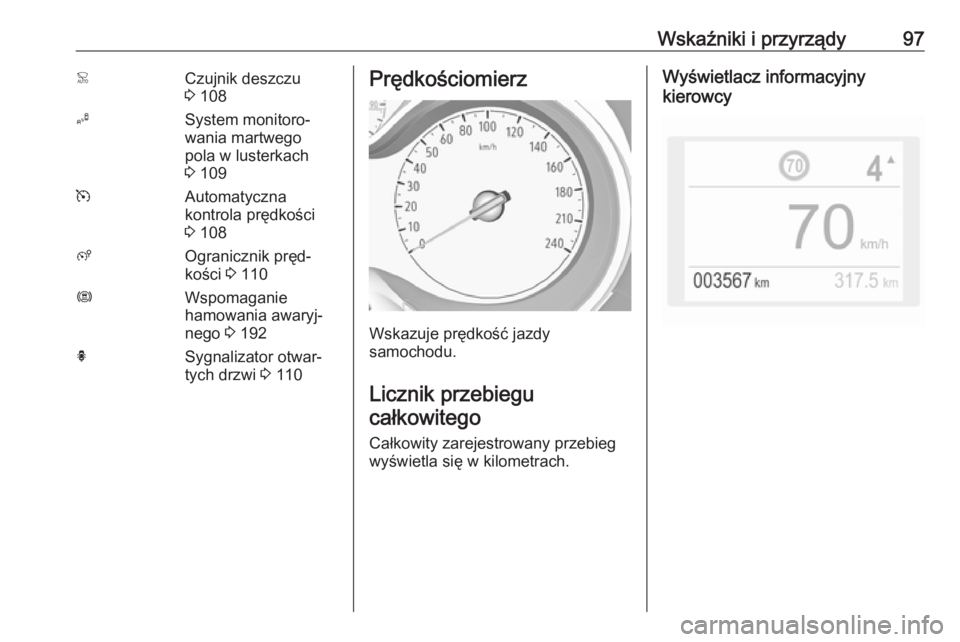

tych drzwi 3 110Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Licznik przebiegu
całkowitego
Całkowity zarejestrowany przebieg
wyświetla się w kilometrach.
Wyświetlacz informacyjny
kierowcy

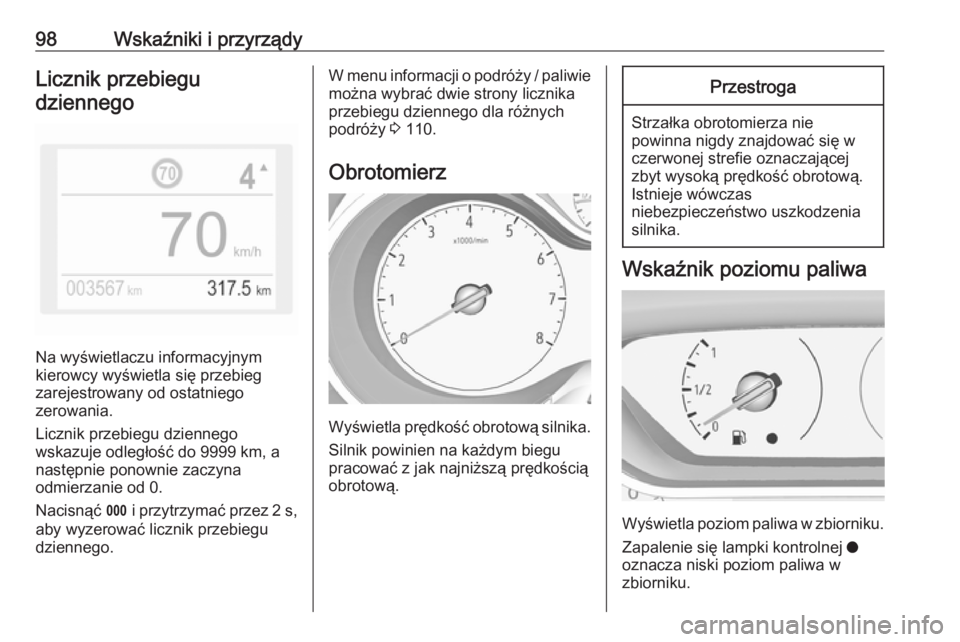

98Wskaźniki i przyrządyLicznik przebiegudziennego
Na wyświetlaczu informacyjnym
kierowcy wyświetla się przebieg
zarejestrowany od ostatniego
zerowania.
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie od 0.
Nacisnąć L i przytrzymać przez 2 s,
aby wyzerować licznik przebiegu
dziennego.
W menu informacji o podróży / paliwie można wybrać dwie strony licznika
przebiegu dziennego dla różnych
podróży 3 110.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Wyświetla poziom paliwa w zbiorniku.
Zapalenie się lampki kontrolnej o
oznacza niski poziom paliwa w
zbiorniku.

Wskaźniki i przyrządy99Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika
paliwa.

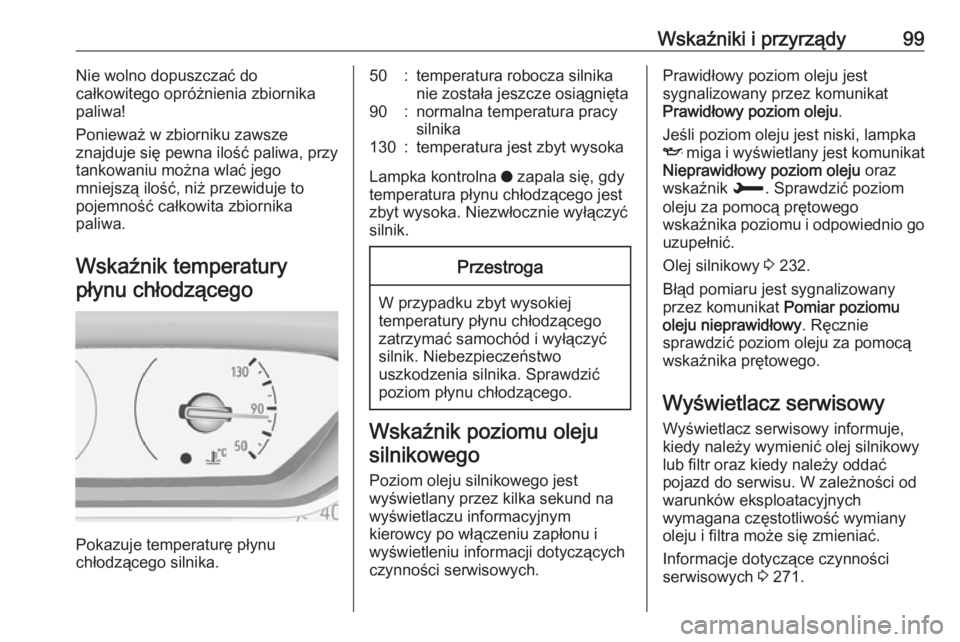

Wskaźnik temperatury płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
50:temperatura robocza silnika
nie została jeszcze osiągnięta90:normalna temperatura pracy
silnika130:temperatura jest zbyt wysoka
Lampka kontrolna o zapala się, gdy
temperatura płynu chłodzącego jest
zbyt wysoka. Niezwłocznie wyłączyć
silnik.
Przestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wskaźnik poziomu oleju
silnikowego
Poziom oleju silnikowego jest
wyświetlany przez kilka sekund na
wyświetlaczu informacyjnym
kierowcy po włączeniu zapłonu i
wyświetleniu informacji dotyczących
czynności serwisowych.
Prawidłowy poziom oleju jest
sygnalizowany przez komunikat
Prawidłowy poziom oleju .
Jeśli poziom oleju jest niski, lampka I miga i wyświetlany jest komunikat
Nieprawidłowy poziom oleju oraz
wskaźnik H. Sprawdzić poziom
oleju za pomocą prętowego
wskaźnika poziomu i odpowiednio go
uzupełnić.
Olej silnikowy 3 232.
Błąd pomiaru jest sygnalizowany
przez komunikat Pomiar poziomu
oleju nieprawidłowy . Ręcznie
sprawdzić poziom oleju za pomocą wskaźnika prętowego.
Wyświetlacz serwisowy
Wyświetlacz serwisowy informuje,
kiedy należy wymienić olej silnikowy
lub filtr oraz kiedy należy oddać
pojazd do serwisu. W zależności od
warunków eksploatacyjnych
wymagana częstotliwość wymiany
oleju i filtra może się zmieniać.
Informacje dotyczące czynności
serwisowych 3 271.

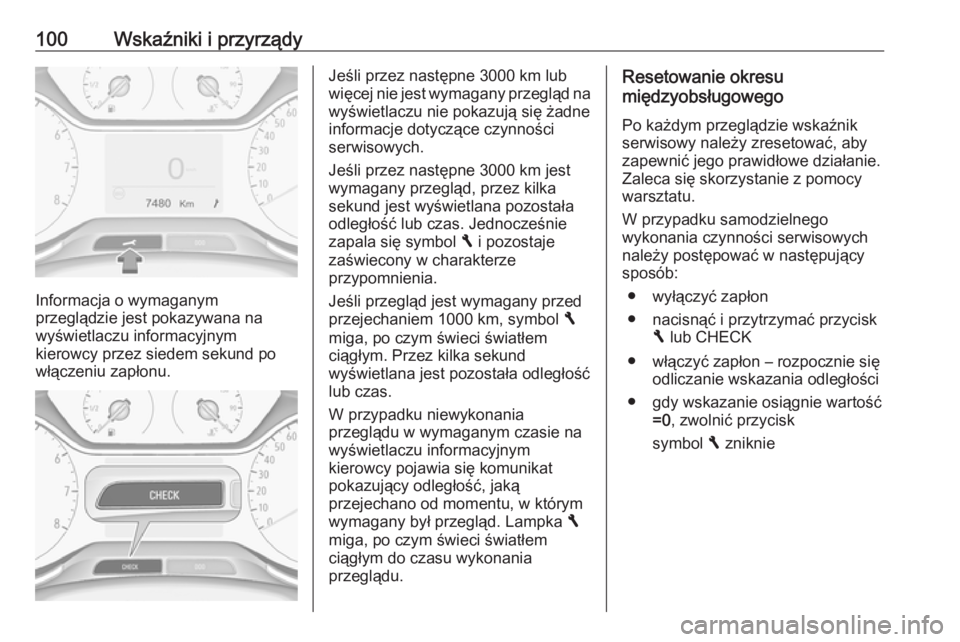

100Wskaźniki i przyrządy
Informacja o wymaganym
przeglądzie jest pokazywana na
wyświetlaczu informacyjnym
kierowcy przez siedem sekund po
włączeniu zapłonu.
Jeśli przez następne 3000 km lub
więcej nie jest wymagany przegląd na wyświetlaczu nie pokazują się żadne
informacje dotyczące czynności
serwisowych.
Jeśli przez następne 3000 km jest
wymagany przegląd, przez kilka
sekund jest wyświetlana pozostała
odległość lub czas. Jednocześnie
zapala się symbol F i pozostaje
zaświecony w charakterze
przypomnienia.
Jeśli przegląd jest wymagany przed
przejechaniem 1000 km, symbol F
miga, po czym świeci światłem
ciągłym. Przez kilka sekund
wyświetlana jest pozostała odległość
lub czas.
W przypadku niewykonania
przeglądu w wymaganym czasie na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
pokazujący odległość, jaką
przejechano od momentu, w którym
wymagany był przegląd. Lampka F
miga, po czym świeci światłem
ciągłym do czasu wykonania
przeglądu.Resetowanie okresu
międzyobsługowego
Po każdym przeglądzie wskaźnik
serwisowy należy zresetować, aby
zapewnić jego prawidłowe działanie.
Zaleca się skorzystanie z pomocy
warsztatu.
W przypadku samodzielnego
wykonania czynności serwisowych należy postępować w następujący
sposób:
● wyłączyć zapłon
● nacisnąć i przytrzymać przycisk F lub CHECK
● włączyć zapłon – rozpocznie się odliczanie wskazania odległości
● gdy wskazanie osiągnie wartość =0, zwolnić przycisk
symbol F zniknie

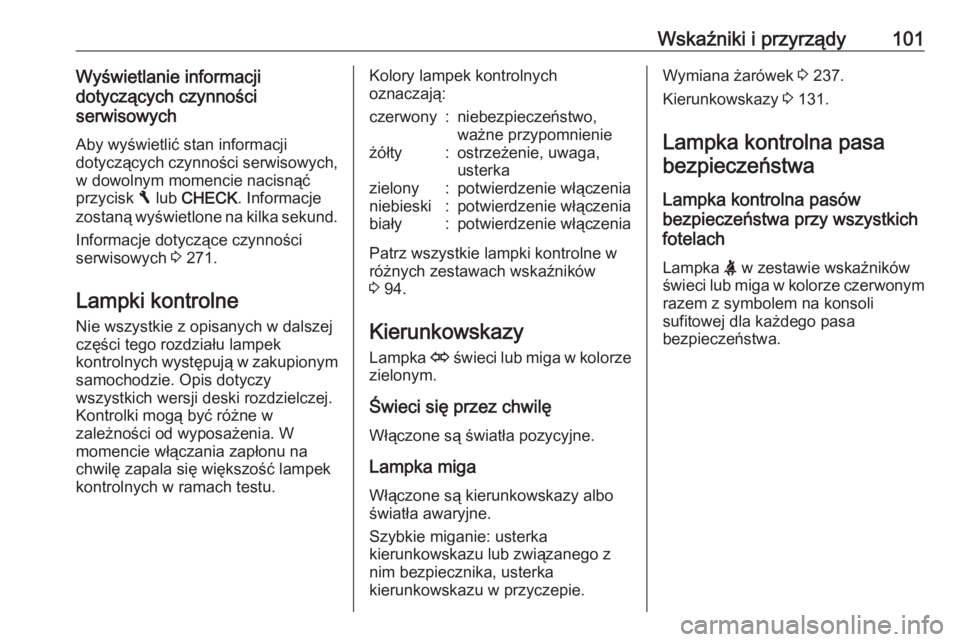

Wskaźniki i przyrządy101Wyświetlanie informacji
dotyczących czynności
serwisowych
Aby wyświetlić stan informacji
dotyczących czynności serwisowych,
w dowolnym momencie nacisnąć
przycisk F lub CHECK . Informacje
zostaną wyświetlone na kilka sekund.
Informacje dotyczące czynności
serwisowych 3 271.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.Kolory lampek kontrolnych
oznaczają:czerwony:niebezpieczeństwo,
ważne przypomnienieżółty:ostrzeżenie, uwaga,
usterkazielony:potwierdzenie włączenianiebieski:potwierdzenie włączeniabiały:potwierdzenie włączenia
Patrz wszystkie lampki kontrolne w
różnych zestawach wskaźników
3 94.
Kierunkowskazy
Lampka O świeci lub miga w kolorze
zielonym.
Świeci się przez chwilę
Włączone są światła pozycyjne.
Lampka miga Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówek 3 237.
Kierunkowskazy 3 131.

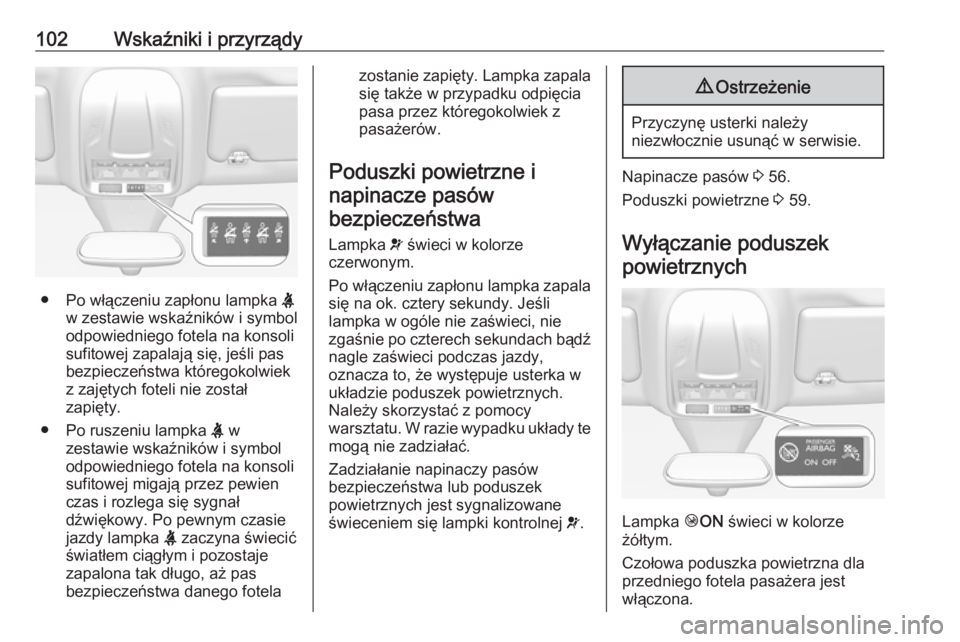

Lampka kontrolna pasa
bezpieczeństwa
Lampka kontrolna pasów
bezpieczeństwa przy wszystkich
fotelach
Lampka X w zestawie wskaźników
świeci lub miga w kolorze czerwonym
razem z symbolem na konsoli
sufitowej dla każdego pasa
bezpieczeństwa.

102Wskaźniki i przyrządy
●Po włączeniu zapłonu lampka X
w zestawie wskaźników i symbol
odpowiedniego fotela na konsoli
sufitowej zapalają się, jeśli pas bezpieczeństwa któregokolwiek
z zajętych foteli nie został
zapięty.
● Po ruszeniu lampka X w
zestawie wskaźników i symbol
odpowiedniego fotela na konsoli
sufitowej migają przez pewien
czas i rozlega się sygnał
dźwiękowy. Po pewnym czasie
jazdy lampka X zaczyna świecić
światłem ciągłym i pozostaje
zapalona tak długo, aż pas
bezpieczeństwa danego fotela
zostanie zapięty. Lampka zapala
się także w przypadku odpięcia
pasa przez któregokolwiek z pasażerów.
Poduszki powietrzne i napinacze pasówbezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. cztery sekundy. Jeśli
lampka w ogóle nie zaświeci, nie
zgaśnie po czterech sekundach bądź
nagle zaświeci podczas jazdy,
oznacza to, że występuje usterka w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów 3 56.
Poduszki powietrzne 3 59.
Wyłączanie poduszek powietrznych
Lampka ÓON świeci w kolorze
żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
