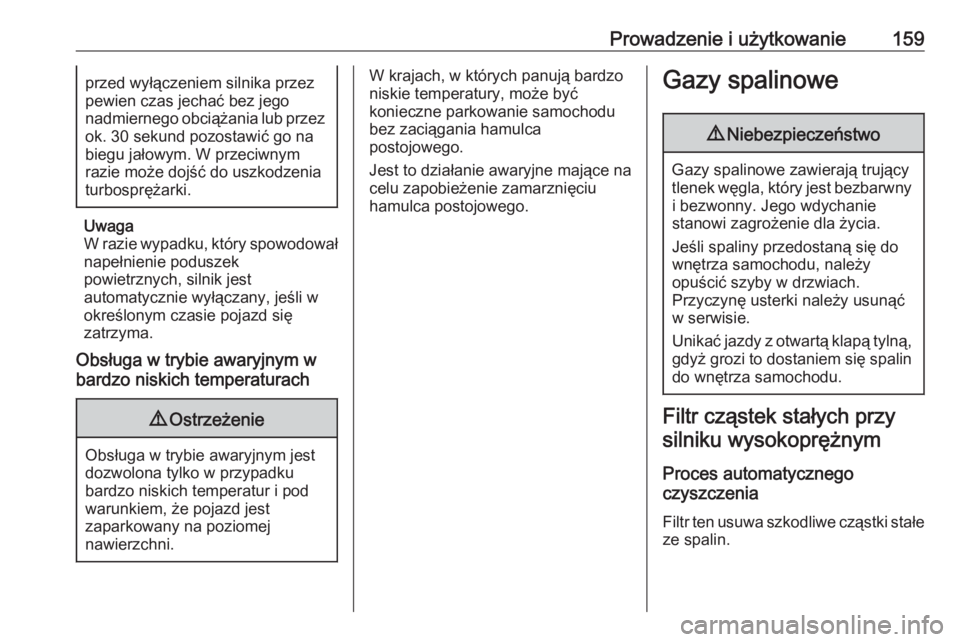

Prowadzenie i użytkowanie159przed wyłączeniem silnika przezpewien czas jechać bez jego
nadmiernego obciążania lub przez ok. 30 sekund pozostawić go nabiegu jałowym. W przeciwnym
razie może dojść do uszkodzenia
turbosprężarki.
Uwaga
W razie wypadku, który spowodował napełnienie poduszek
powietrznych, silnik jest
automatycznie wyłączany, jeśli w
określonym czasie pojazd się
zatrzyma.
Obsługa w trybie awaryjnym w
bardzo niskich temperaturach
9 Ostrzeżenie
Obsługa w trybie awaryjnym jest
dozwolona tylko w przypadku
bardzo niskich temperatur i pod warunkiem, że pojazd jest
zaparkowany na poziomej
nawierzchni.
W krajach, w których panują bardzo
niskie temperatury, może być
konieczne parkowanie samochodu
bez zaciągania hamulca
postojowego.
Jest to działanie awaryjne mające na
celu zapobieżenie zamarznięciu
hamulca postojowego.Gazy spalinowe9 Niebezpieczeństwo
Gazy spalinowe zawierają trujący
tlenek węgla, który jest bezbarwny i bezwonny. Jego wdychanie
stanowi zagrożenie dla życia.
Jeśli spaliny przedostaną się do
wnętrza samochodu, należy
opuścić szyby w drzwiach.
Przyczynę usterki należy usunąć
w serwisie.
Unikać jazdy z otwartą klapą tylną,
gdyż grozi to dostaniem się spalin do wnętrza samochodu.
Filtr cząstek stałych przy
silniku wysokoprężnym
Proces automatycznego
czyszczenia
Filtr ten usuwa szkodliwe cząstki stałe
ze spalin.

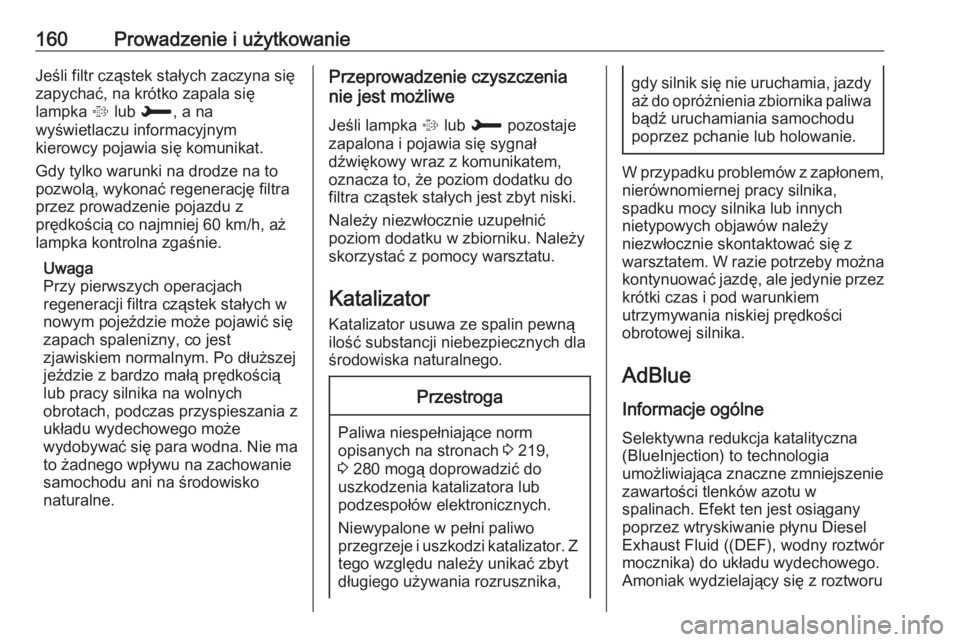

160Prowadzenie i użytkowanieJeśli filtr cząstek stałych zaczyna się
zapychać, na krótko zapala się
lampka % lub H , a na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat.
Gdy tylko warunki na drodze na to
pozwolą, wykonać regenerację filtra
przez prowadzenie pojazdu z
prędkością co najmniej 60 km/h, aż
lampka kontrolna zgaśnie.
Uwaga
Przy pierwszych operacjach
regeneracji filtra cząstek stałych w
nowym pojeździe może pojawić się
zapach spalenizny, co jest
zjawiskiem normalnym. Po dłuższej
jeździe z bardzo małą prędkością
lub pracy silnika na wolnych
obrotach, podczas przyspieszania z
układu wydechowego może
wydobywać się para wodna. Nie ma
to żadnego wpływu na zachowanie
samochodu ani na środowisko
naturalne.Przeprowadzenie czyszczenia
nie jest możliwe
Jeśli lampka % lub H pozostaje
zapalona i pojawia się sygnał dźwiękowy wraz z komunikatem,
oznacza to, że poziom dodatku do
filtra cząstek stałych jest zbyt niski.
Należy niezwłocznie uzupełnić
poziom dodatku w zbiorniku. Należy
skorzystać z pomocy warsztatu.
Katalizator
Katalizator usuwa ze spalin pewną
ilość substancji niebezpiecznych dla
środowiska naturalnego.Przestroga
Paliwa niespełniające norm opisanych na stronach 3 219,
3 280 mogą doprowadzić do
uszkodzenia katalizatora lub
podzespołów elektronicznych.
Niewypalone w pełni paliwo
przegrzeje i uszkodzi katalizator. Z tego względu należy unikać zbyt
długiego używania rozrusznika,
gdy silnik się nie uruchamia, jazdy
aż do opróżnienia zbiornika paliwa
bądź uruchamiania samochodu
poprzez pchanie lub holowanie.
W przypadku problemów z zapłonem,
nierównomiernej pracy silnika,
spadku mocy silnika lub innych
nietypowych objawów należy
niezwłocznie skontaktować się z
warsztatem. W razie potrzeby można kontynuować jazdę, ale jedynie przez krótki czas i pod warunkiem
utrzymywania niskiej prędkości
obrotowej silnika.
AdBlue
Informacje ogólne Selektywna redukcja katalityczna
(BlueInjection) to technologia
umożliwiająca znaczne zmniejszenie
zawartości tlenków azotu w
spalinach. Efekt ten jest osiągany
poprzez wtryskiwanie płynu Diesel
Exhaust Fluid ((DEF), wodny roztwór mocznika) do układu wydechowego.
Amoniak wydzielający się z roztworu

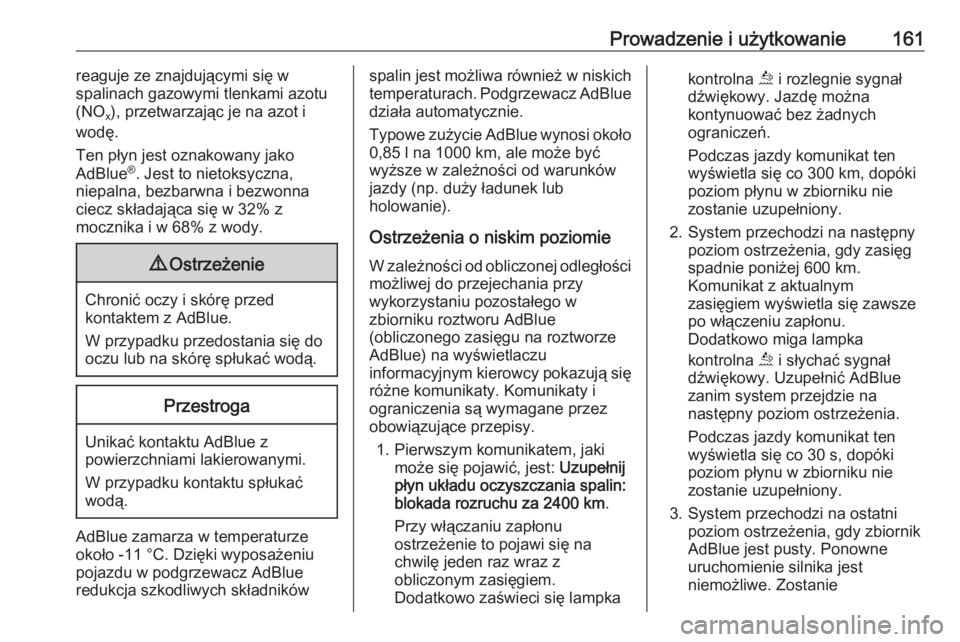

Prowadzenie i użytkowanie161reaguje ze znajdującymi się w
spalinach gazowymi tlenkami azotu
(NO x), przetwarzając je na azot i
wodę.
Ten płyn jest oznakowany jako
AdBlue ®
. Jest to nietoksyczna,
niepalna, bezbarwna i bezwonna
ciecz składająca się w 32% z
mocznika i w 68% z wody.9 Ostrzeżenie
Chronić oczy i skórę przed
kontaktem z AdBlue.
W przypadku przedostania się do
oczu lub na skórę spłukać wodą.
Przestroga
Unikać kontaktu AdBlue z
powierzchniami lakierowanymi.
W przypadku kontaktu spłukać
wodą.
AdBlue zamarza w temperaturze
około -11 °C. Dzięki wyposażeniu
pojazdu w podgrzewacz AdBlue
redukcja szkodliwych składników
spalin jest możliwa również w niskich temperaturach. Podgrzewacz AdBlue
działa automatycznie.
Typowe zużycie AdBlue wynosi około 0,85 l na 1000 km, ale może być
wyższe w zależności od warunków
jazdy (np. duży ładunek lub
holowanie).
Ostrzeżenia o niskim poziomie
W zależności od obliczonej odległości możliwej do przejechania przy
wykorzystaniu pozostałego w
zbiorniku roztworu AdBlue
(obliczonego zasięgu na roztworze
AdBlue) na wyświetlaczu
informacyjnym kierowcy pokazują się
różne komunikaty. Komunikaty i
ograniczenia są wymagane przez
obowiązujące przepisy.
1. Pierwszym komunikatem, jaki może się pojawić, jest: Uzupełnij
płyn układu oczyszczania spalin:
blokada rozruchu za 2400 km .
Przy włączaniu zapłonu
ostrzeżenie to pojawi się na
chwilę jeden raz wraz z
obliczonym zasięgiem. Dodatkowo zaświeci się lampkakontrolna u
i rozlegnie sygnał
dźwiękowy. Jazdę można
kontynuować bez żadnych
ograniczeń.
Podczas jazdy komunikat ten
wyświetla się co 300 km, dopóki
poziom płynu w zbiorniku nie
zostanie uzupełniony.
2. System przechodzi na następny poziom ostrzeżenia, gdy zasięg
spadnie poniżej 600 km.
Komunikat z aktualnym
zasięgiem wyświetla się zawsze
po włączeniu zapłonu.
Dodatkowo miga lampka
kontrolna u i słychać sygnał
dźwiękowy. Uzupełnić AdBlue
zanim system przejdzie na
następny poziom ostrzeżenia.
Podczas jazdy komunikat ten
wyświetla się co 30 s, dopóki
poziom płynu w zbiorniku nie
zostanie uzupełniony.
3. System przechodzi na ostatni poziom ostrzeżenia, gdy zbiornik
AdBlue jest pusty. Ponowne
uruchomienie silnika jest
niemożliwe. Zostanie

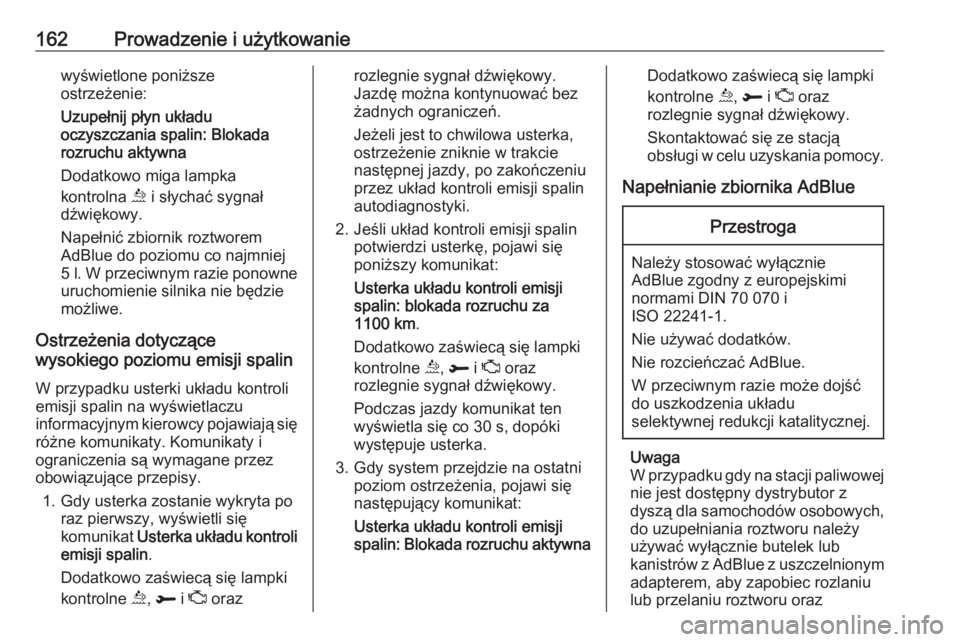

162Prowadzenie i użytkowaniewyświetlone poniższeostrzeżenie:
Uzupełnij płyn układu
oczyszczania spalin: Blokada
rozruchu aktywna
Dodatkowo miga lampka kontrolna u i słychać sygnał
dźwiękowy.
Napełnić zbiornik roztworem
AdBlue do poziomu co najmniej
5 l . W przeciwnym razie ponowne
uruchomienie silnika nie będzie
możliwe.
Ostrzeżenia dotyczące
wysokiego poziomu emisji spalin
W przypadku usterki układu kontroli
emisji spalin na wyświetlaczu
informacyjnym kierowcy pojawiają się różne komunikaty. Komunikaty i
ograniczenia są wymagane przez
obowiązujące przepisy.
1. Gdy usterka zostanie wykryta po raz pierwszy, wyświetli się
komunikat Usterka układu kontroli
emisji spalin .
Dodatkowo zaświecą się lampki
kontrolne u, R i Z orazrozlegnie sygnał dźwiękowy.
Jazdę można kontynuować bez
żadnych ograniczeń.
Jeżeli jest to chwilowa usterka,
ostrzeżenie zniknie w trakcie
następnej jazdy, po zakończeniu
przez układ kontroli emisji spalin
autodiagnostyki.
2. Jeśli układ kontroli emisji spalin potwierdzi usterkę, pojawi się
poniższy komunikat:
Usterka układu kontroli emisji
spalin: blokada rozruchu za
1100 km .
Dodatkowo zaświecą się lampki
kontrolne u, R i Z oraz
rozlegnie sygnał dźwiękowy.
Podczas jazdy komunikat ten
wyświetla się co 30 s, dopóki
występuje usterka.
3. Gdy system przejdzie na ostatni poziom ostrzeżenia, pojawi się
następujący komunikat:
Usterka układu kontroli emisji
spalin: Blokada rozruchu aktywnaDodatkowo zaświecą się lampki
kontrolne u, R i Z oraz
rozlegnie sygnał dźwiękowy.
Skontaktować się ze stacją
obsługi w celu uzyskania pomocy.
Napełnianie zbiornika AdBluePrzestroga
Należy stosować wyłącznie
AdBlue zgodny z europejskimi
normami DIN 70 070 i
ISO 22241-1.
Nie używać dodatków.
Nie rozcieńczać AdBlue.
W przeciwnym razie może dojść
do uszkodzenia układu
selektywnej redukcji katalitycznej.
Uwaga
W przypadku gdy na stacji paliwowej
nie jest dostępny dystrybutor z
dyszą dla samochodów osobowych,
do uzupełniania roztworu należy
używać wyłącznie butelek lub
kanistrów z AdBlue z uszczelnionym adapterem, aby zapobiec rozlaniu
lub przelaniu roztworu oraz

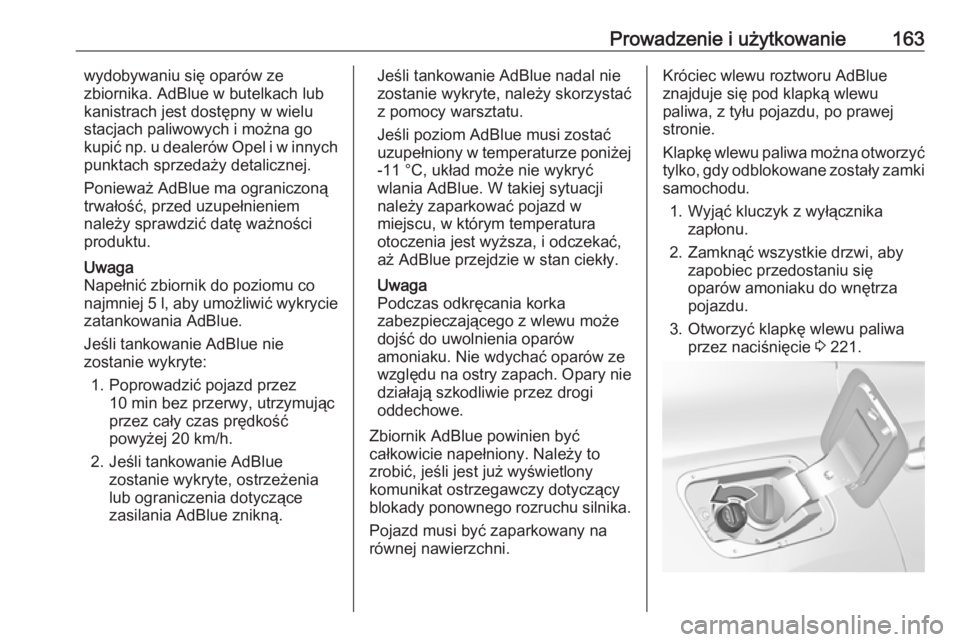

Prowadzenie i użytkowanie163wydobywaniu się oparów ze
zbiornika. AdBlue w butelkach lub
kanistrach jest dostępny w wielu
stacjach paliwowych i można go
kupić np. u dealerów Opel i w innych
punktach sprzedaży detalicznej.
Ponieważ AdBlue ma ograniczoną
trwałość, przed uzupełnieniem
należy sprawdzić datę ważności
produktu.
Uwaga
Napełnić zbiornik do poziomu co
najmniej 5 l , aby umożliwić wykrycie
zatankowania AdBlue.
Jeśli tankowanie AdBlue nie
zostanie wykryte:
1. Poprowadzić pojazd przez 10 min bez przerwy, utrzymując
przez cały czas prędkość
powyżej 20 km/h.
2. Jeśli tankowanie AdBlue zostanie wykryte, ostrzeżenia
lub ograniczenia dotyczące
zasilania AdBlue znikną.Jeśli tankowanie AdBlue nadal nie
zostanie wykryte, należy skorzystać z pomocy warsztatu.
Jeśli poziom AdBlue musi zostać
uzupełniony w temperaturze poniżej
-11 °C, układ może nie wykryć
wlania AdBlue. W takiej sytuacji należy zaparkować pojazd w
miejscu, w którym temperatura
otoczenia jest wyższa, i odczekać,
aż AdBlue przejdzie w stan ciekły.
Uwaga
Podczas odkręcania korka
zabezpieczającego z wlewu może
dojść do uwolnienia oparów
amoniaku. Nie wdychać oparów ze
względu na ostry zapach. Opary nie działają szkodliwie przez drogi
oddechowe.
Zbiornik AdBlue powinien być
całkowicie napełniony. Należy to
zrobić, jeśli jest już wyświetlony
komunikat ostrzegawczy dotyczący
blokady ponownego rozruchu silnika.
Pojazd musi być zaparkowany na
równej nawierzchni.Króciec wlewu roztworu AdBlue
znajduje się pod klapką wlewu
paliwa, z tyłu pojazdu, po prawej
stronie.
Klapkę wlewu paliwa można otworzyć
tylko, gdy odblokowane zostały zamki samochodu.
1. Wyjąć kluczyk z wyłącznika zapłonu.
2. Zamknąć wszystkie drzwi, aby zapobiec przedostaniu się
oparów amoniaku do wnętrza
pojazdu.
3. Otworzyć klapkę wlewu paliwa przez naciśnięcie 3 221.

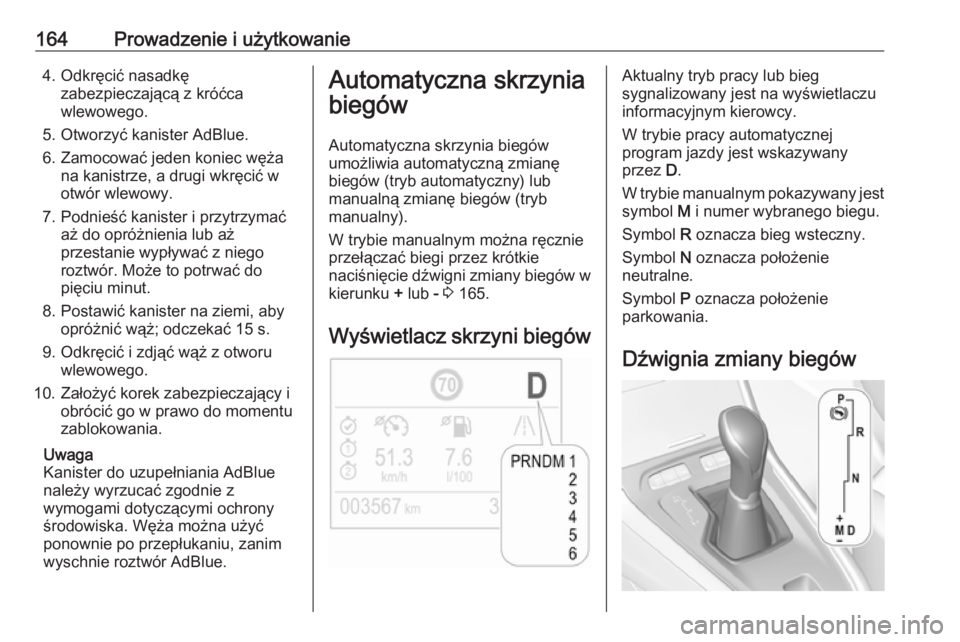

164Prowadzenie i użytkowanie4. Odkręcić nasadkęzabezpieczającą z króćcawlewowego.
5. Otworzyć kanister AdBlue.
6. Zamocować jeden koniec węża na kanistrze, a drugi wkręcić wotwór wlewowy.
7. Podnieść kanister i przytrzymać aż do opróżnienia lub aż
przestanie wypływać z niego
roztwór. Może to potrwać do
pięciu minut.
8. Postawić kanister na ziemi, aby opróżnić wąż; odczekać 15 s.
9. Odkręcić i zdjąć wąż z otworu wlewowego.
10. Założyć korek zabezpieczający i obrócić go w prawo do momentu
zablokowania.
Uwaga
Kanister do uzupełniania AdBlue
należy wyrzucać zgodnie z
wymogami dotyczącymi ochrony
środowiska. Węża można użyć
ponownie po przepłukaniu, zanim
wyschnie roztwór AdBlue.Automatyczna skrzynia
biegów
Automatyczna skrzynia biegów
umożliwia automatyczną zmianę
biegów (tryb automatyczny) lub
manualną zmianę biegów (tryb
manualny).
W trybie manualnym można ręcznie
przełączać biegi przez krótkie
naciśnięcie dźwigni zmiany biegów w
kierunku + lub - 3 165.
Wyświetlacz skrzyni biegówAktualny tryb pracy lub bieg
sygnalizowany jest na wyświetlaczu
informacyjnym kierowcy.
W trybie pracy automatycznej
program jazdy jest wskazywany
przez D.
W trybie manualnym pokazywany jest symbol M i numer wybranego biegu.
Symbol R oznacza bieg wsteczny.
Symbol N oznacza położenie
neutralne.
Symbol P oznacza położenie
parkowania.
Dźwignia zmiany biegów

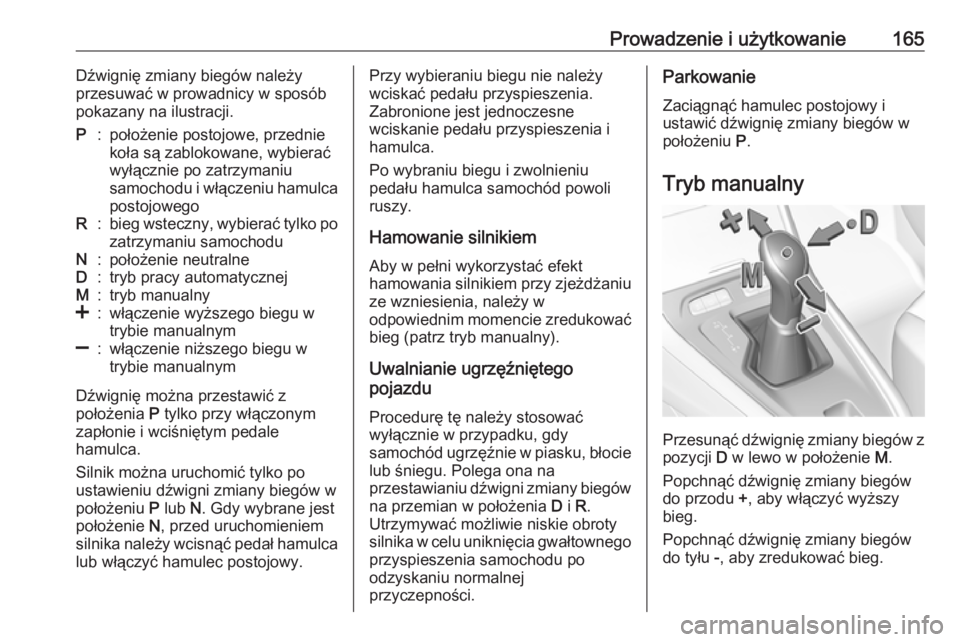

Prowadzenie i użytkowanie165Dźwignię zmiany biegów należy
przesuwać w prowadnicy w sposób
pokazany na ilustracji.P:położenie postojowe, przednie
koła są zablokowane, wybierać
wyłącznie po zatrzymaniu
samochodu i włączeniu hamulca
postojowegoR:bieg wsteczny, wybierać tylko po
zatrzymaniu samochoduN:położenie neutralneD:tryb pracy automatycznejM:tryb manualny<:włączenie wyższego biegu w
trybie manualnym]:włączenie niższego biegu w
trybie manualnym
Dźwignię można przestawić z
położenia P tylko przy włączonym
zapłonie i wciśniętym pedale
hamulca.
Silnik można uruchomić tylko po
ustawieniu dźwigni zmiany biegów w
położeniu P lub N. Gdy wybrane jest
położenie N, przed uruchomieniem
silnika należy wcisnąć pedał hamulca
lub włączyć hamulec postojowy.
Przy wybieraniu biegu nie należy
wciskać pedału przyspieszenia.
Zabronione jest jednoczesne
wciskanie pedału przyspieszenia i
hamulca.
Po wybraniu biegu i zwolnieniu
pedału hamulca samochód powoli
ruszy.
Hamowanie silnikiemAby w pełni wykorzystać efekt
hamowania silnikiem przy zjeżdżaniu
ze wzniesienia, należy w
odpowiednim momencie zredukować
bieg (patrz tryb manualny).
Uwalnianie ugrzęźniętego
pojazdu
Procedurę tę należy stosować
wyłącznie w przypadku, gdy
samochód ugrzęźnie w piasku, błocie lub śniegu. Polega ona na
przestawianiu dźwigni zmiany biegów
na przemian w położenia D i R.
Utrzymywać możliwie niskie obroty
silnika w celu uniknięcia gwałtownego
przyspieszenia samochodu po
odzyskaniu normalnej
przyczepności.Parkowanie
Zaciągnąć hamulec postojowy i
ustawić dźwignię zmiany biegów w położeniu P.
Tryb manualny
Przesunąć dźwignię zmiany biegów z pozycji D w lewo w położenie M.
Popchnąć dźwignię zmiany biegów
do przodu +, aby włączyć wyższy
bieg.
Popchnąć dźwignię zmiany biegów
do tyłu -, aby zredukować bieg.

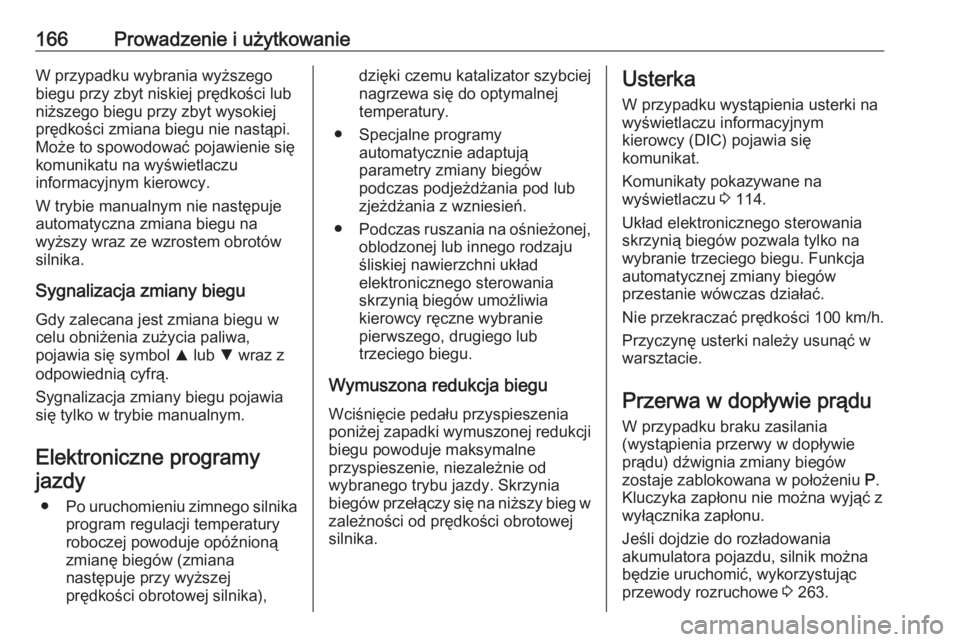

166Prowadzenie i użytkowanieW przypadku wybrania wyższego
biegu przy zbyt niskiej prędkości lub
niższego biegu przy zbyt wysokiej
prędkości zmiana biegu nie nastąpi.
Może to spowodować pojawienie się komunikatu na wyświetlaczu
informacyjnym kierowcy.
W trybie manualnym nie następuje
automatyczna zmiana biegu na
wyższy wraz ze wzrostem obrotów
silnika.
Sygnalizacja zmiany biegu
Gdy zalecana jest zmiana biegu w celu obniżenia zużycia paliwa,
pojawia się symbol R lub S wraz z
odpowiednią cyfrą.
Sygnalizacja zmiany biegu pojawia
się tylko w trybie manualnym.
Elektroniczne programyjazdy
● Po uruchomieniu zimnego silnika
program regulacji temperatury
roboczej powoduje opóźnioną
zmianę biegów (zmiana
następuje przy wyższej
prędkości obrotowej silnika),dzięki czemu katalizator szybciej
nagrzewa się do optymalnej
temperatury.
● Specjalne programy automatycznie adaptują
parametry zmiany biegów
podczas podjeżdżania pod lub
zjeżdżania z wzniesień.
● Podczas ruszania na ośnieżonej,
oblodzonej lub innego rodzaju
śliskiej nawierzchni układ
elektronicznego sterowania
skrzynią biegów umożliwia
kierowcy ręczne wybranie
pierwszego, drugiego lub
trzeciego biegu.
Wymuszona redukcja biegu Wciśnięcie pedału przyspieszenia
poniżej zapadki wymuszonej redukcji
biegu powoduje maksymalne
przyspieszenie, niezależnie od
wybranego trybu jazdy. Skrzynia biegów przełączy się na niższy bieg w
zależności od prędkości obrotowej
silnika.Usterka
W przypadku wystąpienia usterki na
wyświetlaczu informacyjnym
kierowcy (DIC) pojawia się
komunikat.
Komunikaty pokazywane na
wyświetlaczu 3 114.
Układ elektronicznego sterowania skrzynią biegów pozwala tylko na
wybranie trzeciego biegu. Funkcja
automatycznej zmiany biegów
przestanie wówczas działać.
Nie przekraczać prędkości 100 km/h.
Przyczynę usterki należy usunąć w
warsztacie.
Przerwa w dopływie prądu
W przypadku braku zasilania
(wystąpienia przerwy w dopływie
prądu) dźwignia zmiany biegów
zostaje zablokowana w położeniu P.
Kluczyka zapłonu nie można wyjąć z
wyłącznika zapłonu.
Jeśli dojdzie do rozładowania
akumulatora pojazdu, silnik można
będzie uruchomić, wykorzystując
przewody rozruchowe 3 263.
