2018.5 OPEL GRANDLAND X Instrukcja obsługi (in Polish)

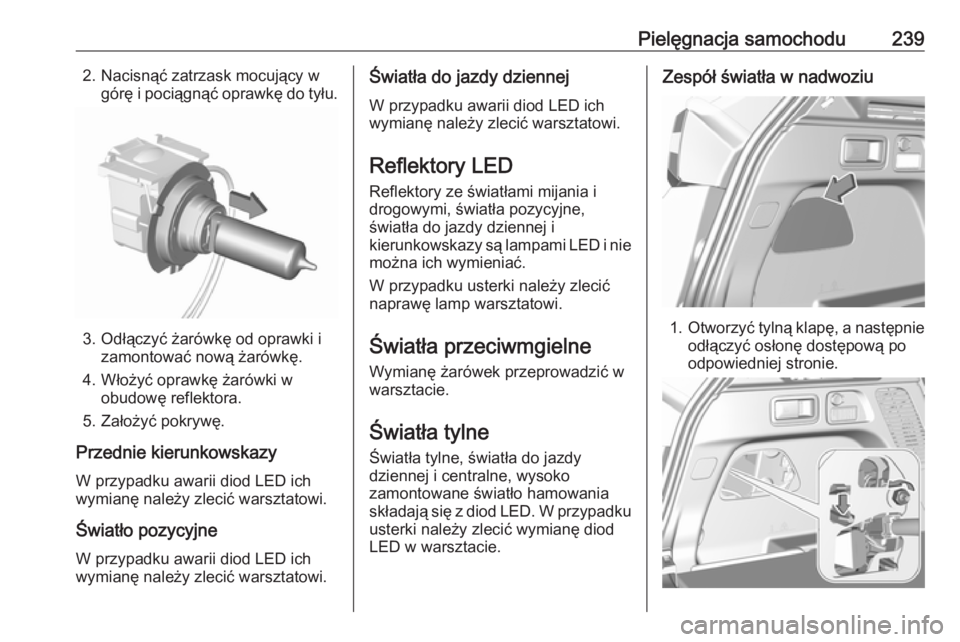

Pielęgnacja samochodu2392. Nacisnąć zatrzask mocujący wgórę i pociągnąć oprawkę do tyłu.
3. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4. Włożyć oprawkę żarówki w obudowę reflektora.
5. Założyć pokrywę.
Przednie kierunkowskazy
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światło pozycyjne
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światła do jazdy dziennej
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Reflektory LED Reflektory ze światłami mijania i
drogowymi, światła pozycyjne,
światła do jazdy dziennej i
kierunkowskazy są lampami LED i nie można ich wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Światła przeciwmgielne Wymianę żarówek przeprowadzić w
warsztacie.
Światła tylne
Światła tylne, światła do jazdy
dziennej i centralne, wysoko
zamontowane światło hamowania
składają się z diod LED. W przypadku usterki należy zlecić wymianę diod
LED w warsztacie.Zespół światła w nadwoziu
1. Otworzyć tylną klapę, a następnie
odłączyć osłonę dostępową po
odpowiedniej stronie.

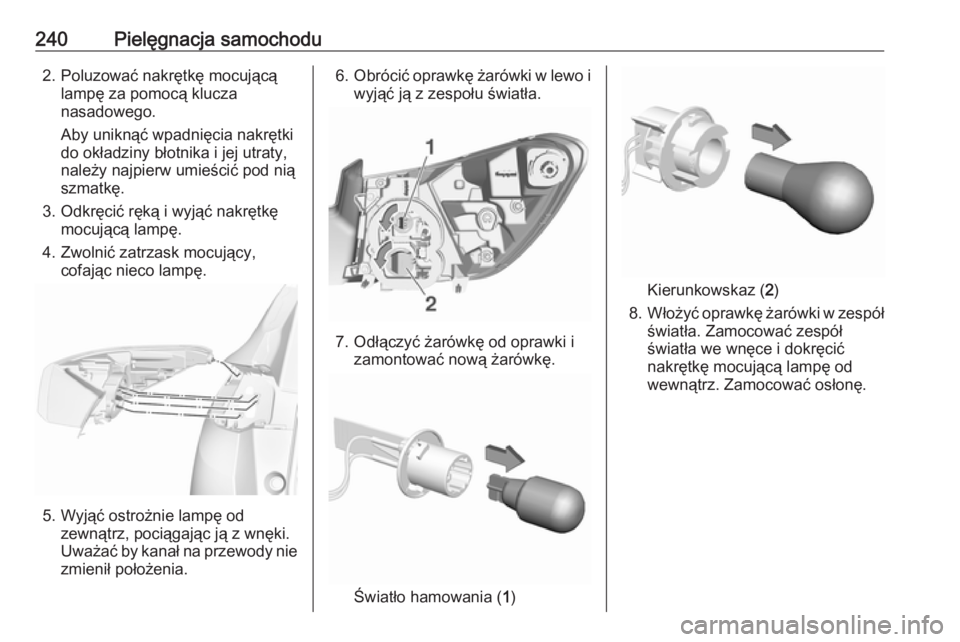

240Pielęgnacja samochodu2. Poluzować nakrętkę mocującąlampę za pomocą klucza
nasadowego.
Aby uniknąć wpadnięcia nakrętki
do okładziny błotnika i jej utraty,
należy najpierw umieścić pod nią szmatkę.
3. Odkręcić ręką i wyjąć nakrętkę mocującą lampę.
4. Zwolnić zatrzask mocujący, cofając nieco lampę.
5. Wyjąć ostrożnie lampę od zewnątrz, pociągając ją z wnęki.
Uważać by kanał na przewody nie
zmienił położenia.
6. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
7. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
Światło hamowania ( 1)
Kierunkowskaz ( 2)
8. Włożyć oprawkę żarówki w zespół
światła. Zamocować zespół
światła we wnęce i dokręcić
nakrętkę mocującą lampę od
wewnątrz. Zamocować osłonę.

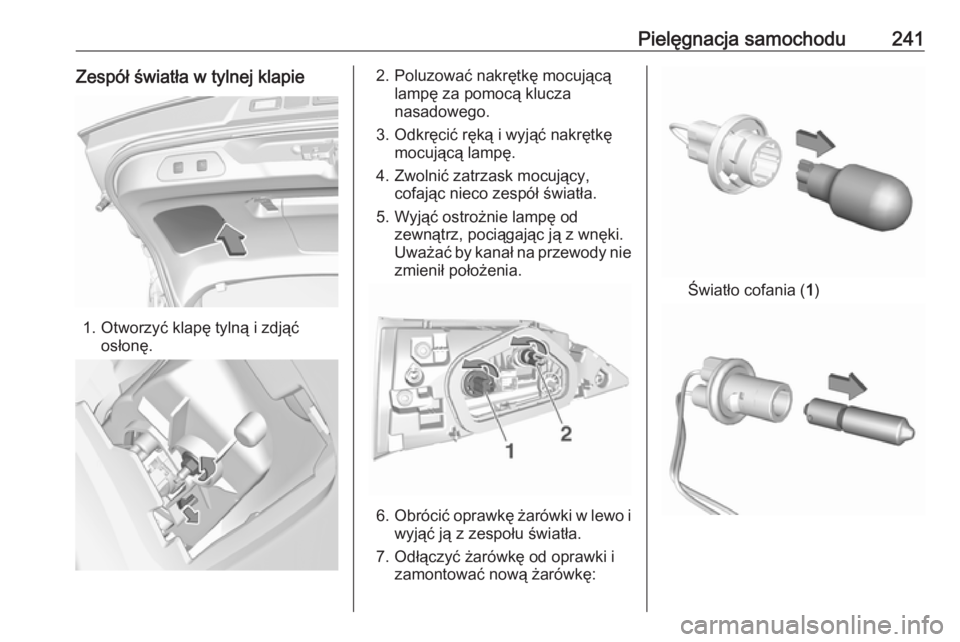

Pielęgnacja samochodu241Zespół światła w tylnej klapie
1. Otworzyć klapę tylną i zdjąćosłonę.
2. Poluzować nakrętkę mocującą lampę za pomocą klucza
nasadowego.
3. Odkręcić ręką i wyjąć nakrętkę mocującą lampę.
4. Zwolnić zatrzask mocujący, cofając nieco zespół światła.
5. Wyjąć ostrożnie lampę od zewnątrz, pociągając ją z wnęki.
Uważać by kanał na przewody nie
zmienił położenia.
6. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
7. Odłączyć żarówkę od oprawki i zamontować nową żarówkę:
Światło cofania ( 1)

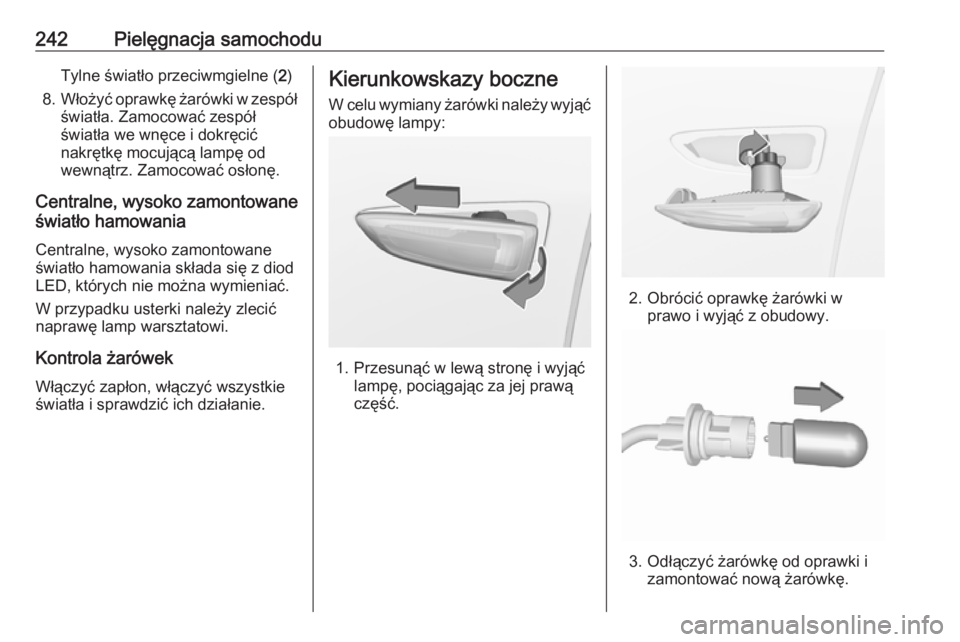

242Pielęgnacja samochoduTylne światło przeciwmgielne (2)
8. Włożyć oprawkę żarówki w zespół
światła. Zamocować zespół
światła we wnęce i dokręcić
nakrętkę mocującą lampę od
wewnątrz. Zamocować osłonę.
Centralne, wysoko zamontowane
światło hamowania
Centralne, wysoko zamontowane
światło hamowania składa się z diod
LED, których nie można wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Kontrola żarówek Włączyć zapłon, włączyć wszystkie
światła i sprawdzić ich działanie.Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w prawo i wyjąć z obudowy.
3. Odłączyć żarówkę od oprawki izamontować nową żarówkę.

Pielęgnacja samochodu2434.Założyć oprawkę i obrócić w lewo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć częśćprawą.
Oświetlenie tablicy
rejestracyjnej
Oświetlenie tablicy rejestracyjnej
składa się z diod LED, których nie
można wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Oświetlenie wnętrza Lampki oświetlenia wnętrza,
lampki do czytania
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.

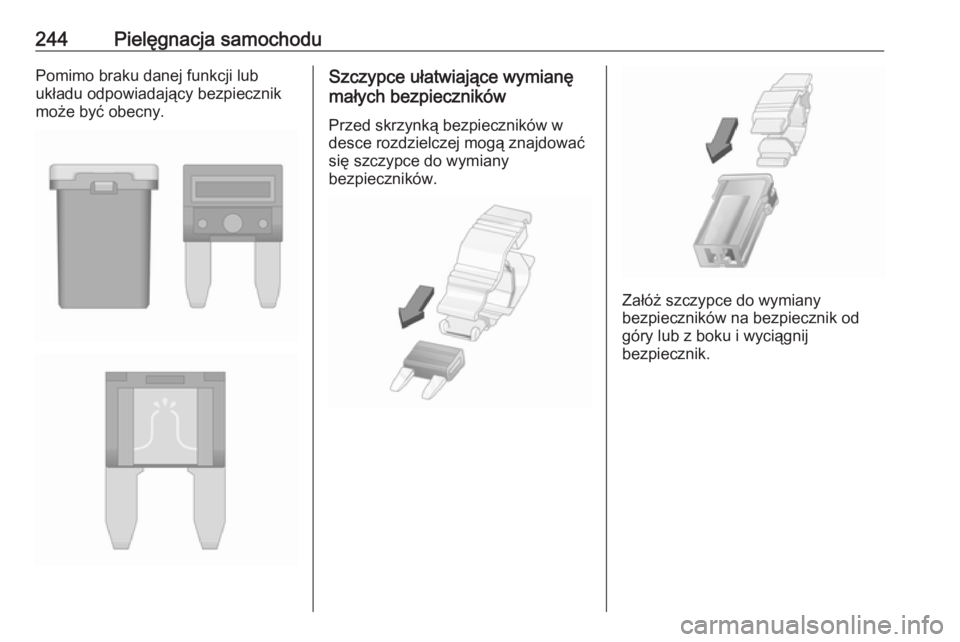

244Pielęgnacja samochoduPomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników
Przed skrzynką bezpieczników w
desce rozdzielczej mogą znajdować
się szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.

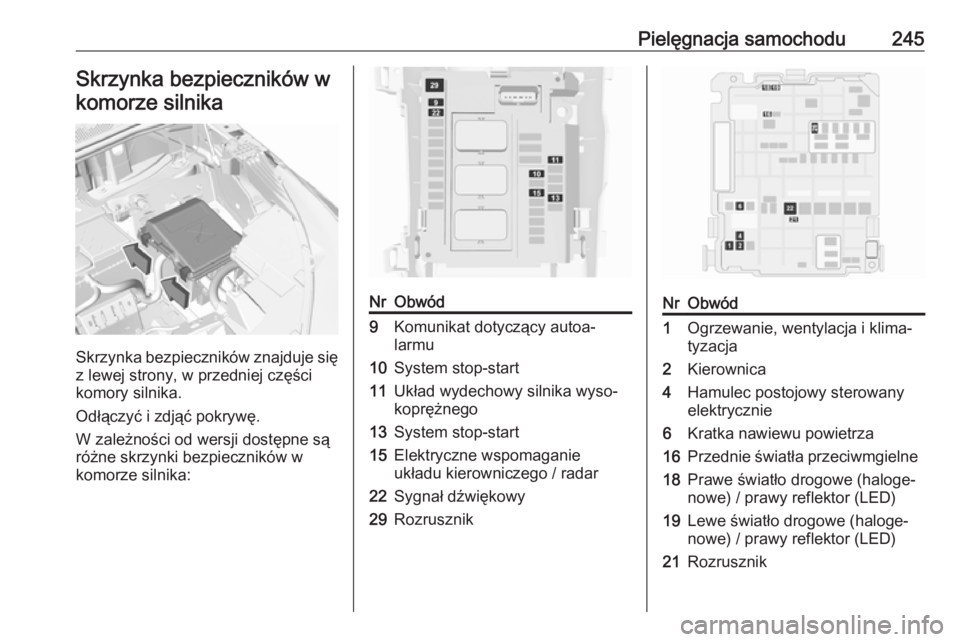

Pielęgnacja samochodu245Skrzynka bezpieczników wkomorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.
W zależności od wersji dostępne są
różne skrzynki bezpieczników w
komorze silnika:
NrObwód9Komunikat dotyczący autoa‐
larmu10System stop-start11Układ wydechowy silnika wyso‐
koprężnego13System stop-start15Elektryczne wspomaganie układu kierowniczego / radar22Sygnał dźwiękowy29RozrusznikNrObwód1Ogrzewanie, wentylacja i klima‐
tyzacja2Kierownica4Hamulec postojowy sterowany
elektrycznie6Kratka nawiewu powietrza16Przednie światła przeciwmgielne18Prawe światło drogowe (haloge‐
nowe) / prawy reflektor (LED)19Lewe światło drogowe (haloge‐
nowe) / prawy reflektor (LED)21Rozrusznik

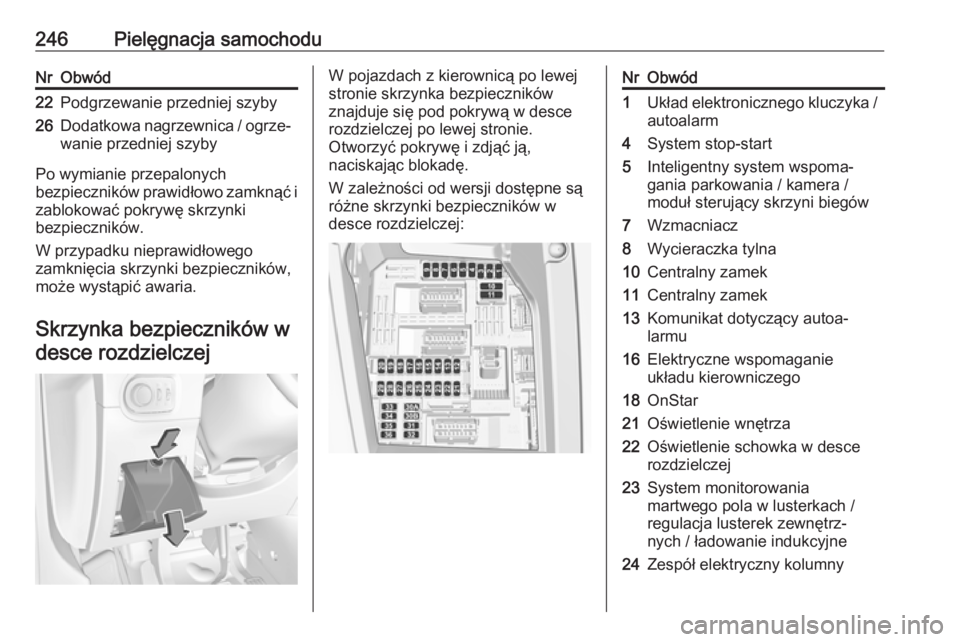

246Pielęgnacja samochoduNrObwód22Podgrzewanie przedniej szyby26Dodatkowa nagrzewnica / ogrze‐
wanie przedniej szyby
Po wymianie przepalonych
bezpieczników prawidłowo zamknąć i
zablokować pokrywę skrzynki
bezpieczników.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników wdesce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się pod pokrywą w desce rozdzielczej po lewej stronie.
Otworzyć pokrywę i zdjąć ją,
naciskając blokadę.
W zależności od wersji dostępne są
różne skrzynki bezpieczników w
desce rozdzielczej:NrObwód1Układ elektronicznego kluczyka /
autoalarm4System stop-start5Inteligentny system wspoma‐ gania parkowania / kamera /
moduł sterujący skrzyni biegów7Wzmacniacz8Wycieraczka tylna10Centralny zamek11Centralny zamek13Komunikat dotyczący autoa‐
larmu16Elektryczne wspomaganie
układu kierowniczego18OnStar21Oświetlenie wnętrza22Oświetlenie schowka w desce
rozdzielczej23System monitorowania
martwego pola w lusterkach /
regulacja lusterek zewnętrz‐
nych / ładowanie indukcyjne24Zespół elektryczny kolumny
