Page 65 of 321
Места для хранения63
Карманы в обшивке дверей пред‐
назначены для бутылок.
Дополнительные держатели буты‐
лок расположены в задних панелях
обивки салона.
Эластичный ремень для
стаканов
В вещевом отделении, располо‐
женном перед рычагом селектора
передач, находится регулируемый
эластичный ремень. Вытяните
ремень, чтобы закрепить стакан
или пепельницу.
Page 66 of 321
64Места для храненияПередний ящик дляхранения вещей
Вещевые отделения расположены
под модулем управления свето‐
выми приборами, в центральной консоли и в дверях.
Дополнительное вещевое отделе‐
ние находится в панели боковой
обивки за задними сиденьями.
Вещевой ящик под
сиденьем
Поднимите за выемку и выньте.
Максимальная нагрузка: 1,5 кг.
Чтобы закрыть ящик, нажать на
него до фиксации.
Задняя система
перевозки грузов
Задняя система перевозки грузов
(система Flex-Fix) позволяет
крепить велосипеды на выдвижном
держателе, встроенном в пол авто‐ мобиля. Транспортировка других
объектов не допускается.
Задний кронштейн рассчитан на
максимальную нагрузку в 40 кг. Вес
одного велосипеда не должен
превышать 20 кг.
Колесная база велосипеда не
должна превышать 1,2 м. Иначе
безопасное крепление велосипеда
будет невозможно.
Page 67 of 321

Места для хранения65Если кронштейн задней системы
перевозки грузов не используется,
его можно задвинуть в днище авто‐
мобиля.
На велосипедах не должно быть
закреплено каких-либо предметов,
которые могут высвободиться во
время транспортировки.Внимание
На закрепляйте на кронштейне
для перевозки велосипедов
велосипеды с карбоновыми
шатунами. В противном случае
возможно повреждение велоси‐
педов.
Примечание
Если установлены задние фонари
задней системы перевозки грузов, задние фонари автомобиля
отключаются.
Выдвижение
Откройте заднюю багажную дверь.
9 Предупреждение
Не допускайте нахождения
людей в зоне выдвижения
задней несущей системы. Это
может привести к получению
травм.
Потяните рычаг фиксатора вверх.
Система выходит из зацепления и
быстро перемещается к бамперу.
Полностью вытяните задний крон‐
штейн (до щелчка).
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не
устанавливайте на нее объекты,
Page 68 of 321

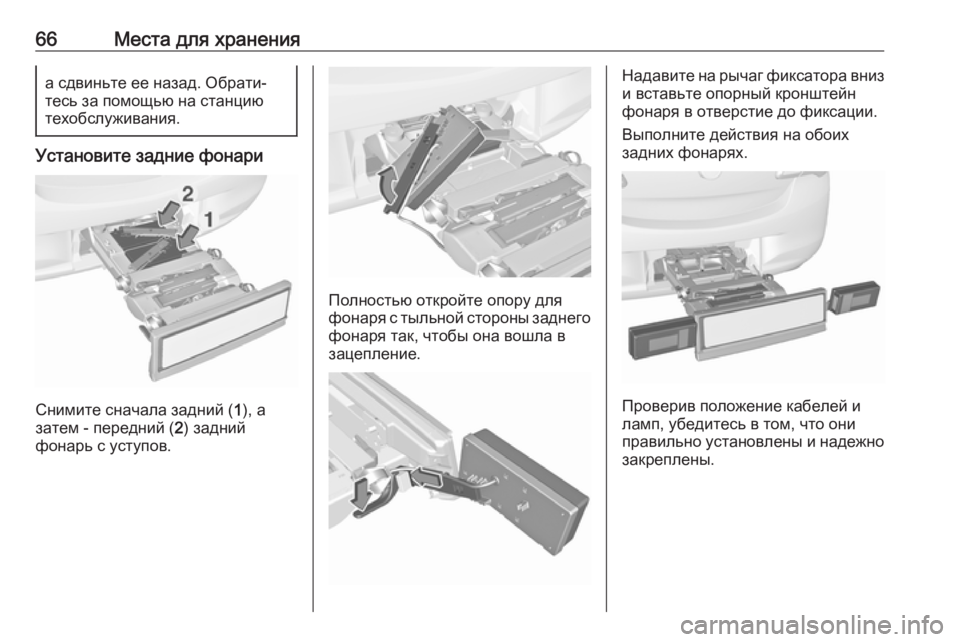

66Места для храненияа сдвиньте ее назад. Обрати‐
тесь за помощью на станцию
техобслуживания.
Установите задние фонари
Снимите сначала задний ( 1), а
затем - передний ( 2) задний
фонарь с уступов.
Полностью откройте опору для
фонаря с тыльной стороны заднего
фонаря так, чтобы она вошла в
зацепление.
Надавите на рычаг фиксатора вниз
и вставьте опорный кронштейн
фонаря в отверстие до фиксации.
Выполните действия на обоих
задних фонарях.
Проверив положение кабелей и
ламп, убедитесь в том, что они
правильно установлены и надежно закреплены.
Page 69 of 321

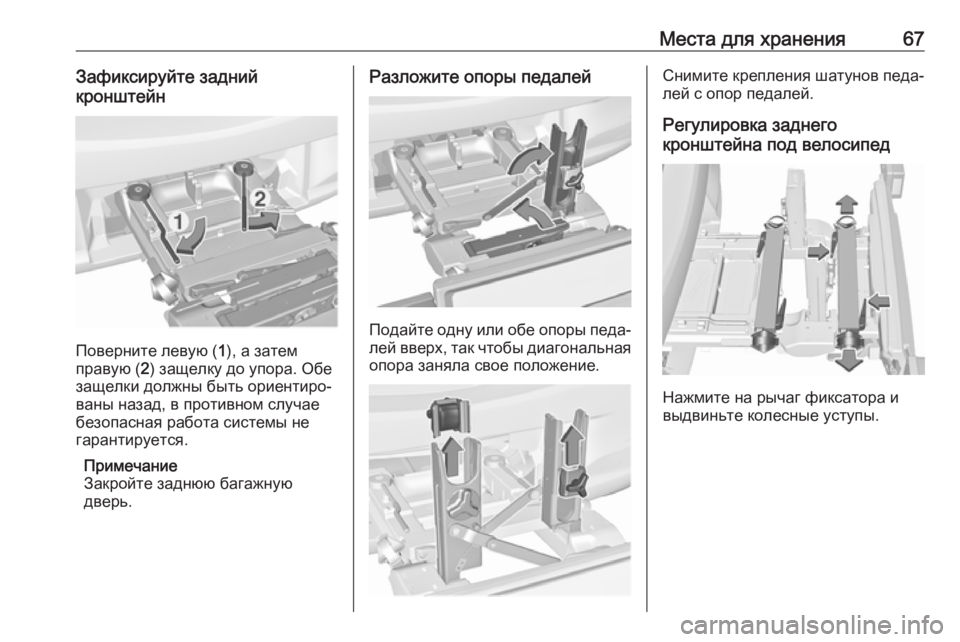

Места для хранения67Зафиксируйте задний
кронштейн
Поверните левую ( 1), а затем
правую ( 2) защелку до упора. Обе
защелки должны быть ориентиро‐
ваны назад, в противном случае
безопасная работа системы не
гарантируется.
Примечание
Закройте заднюю багажную
дверь.
Разложите опоры педалей
Подайте одну или обе опоры педа‐ лей вверх, так чтобы диагональная
опора заняла свое положение.
Снимите крепления шатунов педа‐
лей с опор педалей.
Регулировка заднего
кронштейна под велосипед
Нажмите на рычаг фиксатора и
выдвиньте колесные уступы.
Page 70 of 321
68Места для хранения
Нажмите на рычаг фиксатора на
тросе-держателе и извлеките трос-
держатель.
Подготовьте велосипеды к
установке
Примечание
Максимально допустимая ширина
шатуна составляет 38,3 мм, а
толщина – 14,4 мм.
Повернуть левую педаль велоси‐
педа (не оборудованную звездоч‐
кой привода цепи) и установить ее
вертикально в нижнее положение.
Педаль на левом шатуне должна
располагаться горизонтально.
Передний велосипед необходимо
устанавливать передним колесом
влево.
Задний велосипед необходимо
устанавливать передним колесом
вправо.
Установка велосипеда на
задний кронштейн
При помощи поворотного рычага
на опоре педали приблизительно
установите регулируемый педаль‐
ный блок на уровне выступа
шатуна педали.
Если велосипед имеет прямые
шатуны педалей, полностью отвер‐
ните педальный узел (положение
5 ).
Page 71 of 321
Места для хранения69
Если велосипед имеет искривлен‐
ные шатуны педалей, полностью
заверните педальный узел(поло‐
жение 1).
Установите велосипед на держа‐
тель задней системы перевозки
грузов. При этом поместите шатун
педали в предназначенную для
него выемку, как показано на
рисунке.Внимание
Убедиться, что педаль не
касается поверхности заднего
держателя. В противном случае
в процессе транспортировки
кривошип может быть повре‐
жден.
Вставьте сверху крепление шатуна педали велосипеда в наружную
направляющую каждого крепления
шатуна педали велосипеда и
сдвиньте его назад так, чтобы
крепление находилось под риской
или дальше.
Закрепите шатун педали поворо‐
том соединительного винта, распо‐ ложенного на креплении.
Page 72 of 321

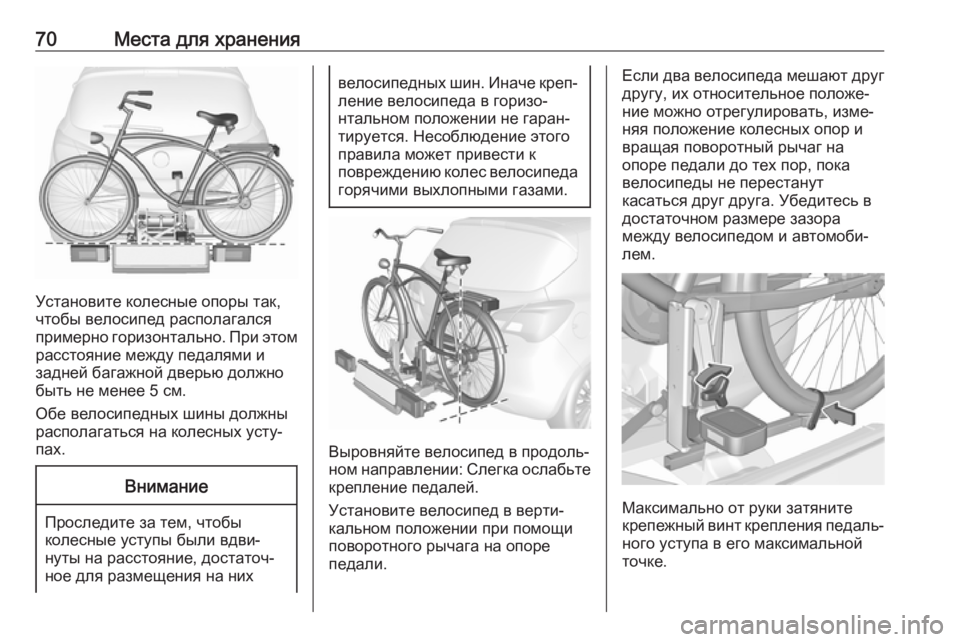

70Места для хранения
Установите колесные опоры так,
чтобы велосипед располагался
примерно горизонтально. При этом
расстояние между педалями и
задней багажной дверью должно
быть не менее 5 см.
Обе велосипедных шины должны
располагаться на колесных усту‐
пах.
Внимание
Проследите за тем, чтобы
колесные уступы были вдви‐
нуты на расстояние, достаточ‐
ное для размещения на них
велосипедных шин. Иначе креп‐ ление велосипеда в горизо‐
нтальном положении не гаран‐
тируется. Несоблюдение этого
правила может привести к
повреждению колес велосипеда
горячими выхлопными газами.
Выровняйте велосипед в продоль‐
ном направлении: Слегка ослабьте
крепление педалей.
Установите велосипед в верти‐ кальном положении при помощи
поворотного рычага на опоре
педали.
Если два велосипеда мешают друг другу, их относительное положе‐
ние можно отрегулировать, изме‐
няя положение колесных опор и
вращая поворотный рычаг на
опоре педали до тех пор, пока
велосипеды не перестанут
касаться друг друга. Убедитесь в достаточном размере зазора
между велосипедом и автомоби‐
лем.
Максимально от руки затяните
крепежный винт крепления педаль‐
ного уступа в его максимальной
точке.
