Уход за автомобилем263Замените использованный
баллон. Утилизируйте баллон в
соответствии с требованиямии
законодательства.
Компрессором и герметиком
можно пользоваться при темпера‐
туре не ниже примерно -30 °C.
Прилагаемые переходники можно использовать для накачки других
предметов, например, мячей, матрасов, надувных лодок и т.д.
Они находятся на нижней стороне
компрессора. Чтобы извлечь
переходник, следует навернуть на него воздушный шланг компрес‐
сора и потянуть.
Смена колеса
Выполните следующие подготови‐
тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса должны быть направлены
прямо вперед.● Включите стояночный тормоз, выберите первую передачу,передачу заднего хода или
установите селектор передач в
положение Р.
● Категорически запрещается одновременно менять
несколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены
летних шин на зимние или
наоборот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более
1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузите
тяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.
● Не влезайте под поднятый на домкрате автомобиль.● Не включайте на поднятомавтомобиле двигатель.
● Перед тем как закручивать колесные болты, протрите их ислегка смажьте конус каждого
болта обычной консистентной
смазкой.9 Предупреждение
Не наносите консистентную
смазку на резьбу колесного
болта.
1. Колеса со штампованными
дисками:
Снимите колпак колеса.
Легкосплавные колесные диски
с колпачками на болтах:
Отверткой снять колпачки с
колесных болтов. Для защиты
дисков между отверткой и
литым диском проложите
мягкую ткань.
Page 266 of 321

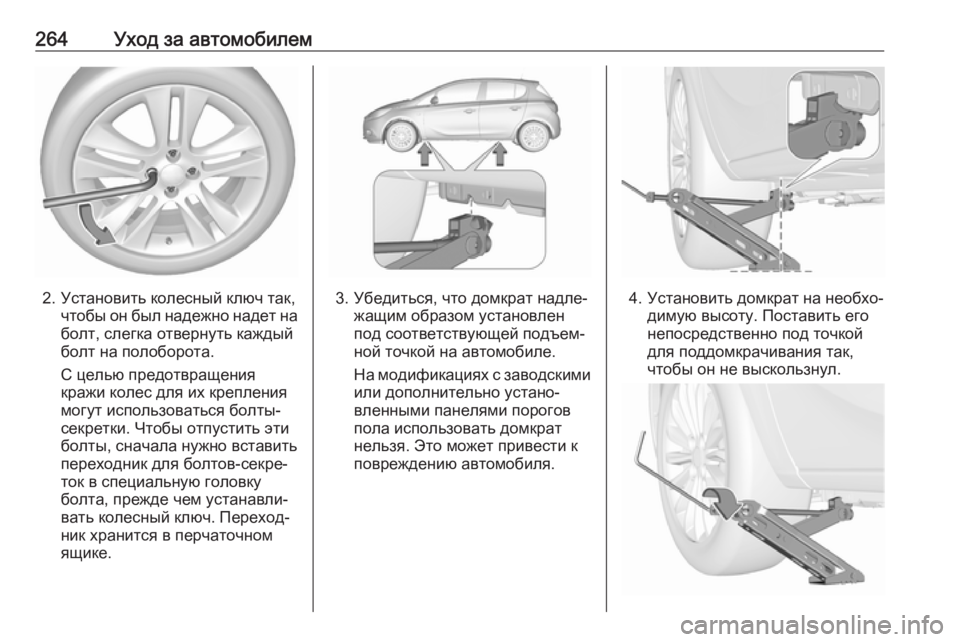

264Уход за автомобилем
2. Установить колесный ключ так,чтобы он был надежно надет на
болт, слегка отвернуть каждый болт на полоборота.
С целью предотвращения кражи колес для их крепления
могут использоваться болты-
секретки. Чтобы отпустить эти
болты, сначала нужно вставить
переходник для болтов-секре‐
ток в специальную головку
болта, прежде чем устанавли‐
вать колесный ключ. Переход‐
ник хранится в перчаточном
ящике.3. Убедиться, что домкрат надле‐ жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
На модификациях с заводскими или дополнительно устано‐
вленными панелями порогов
пола использовать домкрат
нельзя. Это может привести к
повреждению автомобиля.4. Установить домкрат на необхо‐ димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Page 267 of 321

Уход за автомобилем265Установите ручку домкрата и,
следя за положением домкрата, вращайте ее, пока колесо не
оторвется от земли.
5. Выкрутите колесные болты.
6. Замените колесо.
7. Завернуть колесные болты.
8. Опустите автомобиль. 9. Установите колесный ключ, убедитесь, что он стоит
надежно, и затяните болты
крест-накрест. Болты следует
затягивать моментом 110 Нм.
10. Перед тем как установить колесный колпак на штампован‐
ный диск, совместите предус‐
мотренное в нем отверстие для
вентиля с вентилем шины.
Установите на легкосплавный
диск колпачки болтов или
колпак ступицы.
11. Установите заглушку на место под установку домкрата.12. Уберите на место и закрепитезамененное колесо, автомо‐
бильные инструменты 3 247 и
переходник для болтов-секре‐
ток 3 62.
13. Как можно скорее проверьте давление в шине установлен‐
ного колеса и момент затяжки
колесных болтов.
Как можно быстрее замените
дефектную шину на новую или
отремонтированную.
Места под лапы подъемника
Задний рычаг подъемной плат‐
формы устанавливается по центру
под пазом порога кузова.
Место установки передней лапы
подъемника на днище кузова.
Запасное колесо
В зависимости от размера запас‐
ного колеса по сравнению с
другими установленными на авто‐
мобиле колесами и действующих в стране правил оно может класси‐
фицироваться как временное
запасное колесо или докатка. В
этом случае действует ограниче‐
ние максимально допустимой
скорости, даже если на самом
запасном колесе надписи, устана‐
вливающие такое ограничение,
отсутствуют.
Page 268 of 321
266Уход за автомобилемЗапасное колесо имеет стальной
диск.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
3 / 5-дверный хэтчбэкЗапасное колесо хранится в багаж‐
ном отделении под ковриком пола.
Его крепление осуществляется
барашковой гайкой.
В этом случае установка двойной
грузовой полки в верхнем положе‐
нии 3 76.
Для снятия отверните гайку-бара‐
шек, поднимите запасное колесо,
установите его в вертикальное положение и удалите.
Уложив снятое колесо или времен‐ ное запасное колесо обратно в
нишу для запасного колеса, обяза‐
тельно закрепите его гайкой-бара‐
шком.Фургон для доставки грузов
Снимите грузовой пол.
Запасное колесо привинчено
вместе с покрытием пола.
Отвернув барашковую гайку,
поднимите покрытие.
Page 269 of 321

Уход за автомобилем267
Сняв распорку сверху запасного
колеса, поднимите колесо, приве‐
дите его в вертикальное положе‐
ние и выньте сверху.
Уложив снятое колесо или времен‐
ное запасное колесо обратно в
нишу для запасного колеса, обяза‐
тельно вставьте переходник и
закрепите покрытие грузового пола барашковой гайкой.
В зависимости от типоразмера
снятого колеса распорку можно не
вставлять, а колесо привинтить к
полу без покрытия.
Временное запасное колесоВнимание
Использование временного
запасного колеса может отрица‐ тельно сказаться на управляе‐
мости автомобиля. Как можно
быстрее замените дефектную
шину на новую или отремонти‐
рованную.
Разрешается устанавливать
только одно временное запасное
колесо. Разрешенная максималь‐
ная скорость, указанная на марки‐
ровке временного запасного
колеса, относится только к шине
установленного на заводе
размера.
В случае прокола шины заднего
колеса во время буксировки
другого автомобиля следует уста‐
новить малоразмерное запасное
колесо вперед, а демонтированное
полноразмерное переднее колесо
переставить назад.
Цепи противоскольжения 3 256.
Запасное колесо с
направленным рисунком
протектора
Если возможно, колеса с шинами с
направленным рисунком протек‐
тора следует устанавливать в
соответствии с нанесенной на них
маркировкой направления враще‐
ния. Направление вращения шины
указывает символ (например
стрелка) на боковине шины.
Для шин, вращающихся в противо‐ положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Неисправную
шину как можно скорее заме‐
ните или отремонтируйте и
установите на место вместо
запасного колеса.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.
Page 270 of 321

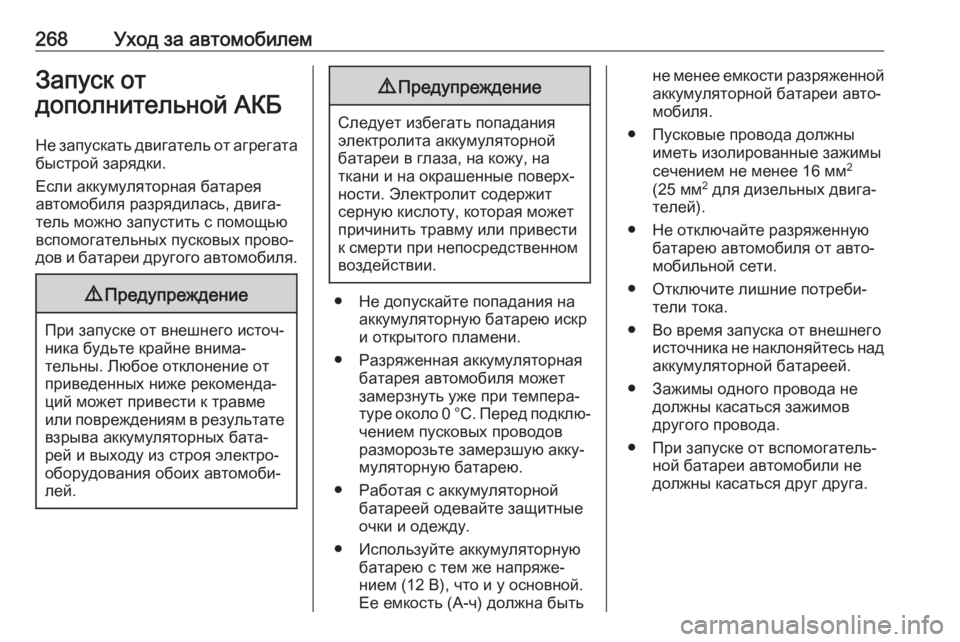

268Уход за автомобилемЗапуск от
дополнительной АКБ
Не запускать двигатель от агрегата
быстрой зарядки.
Если аккумуляторная батарея
автомобиля разрядилась, двига‐
тель можно запустить с помощью вспомогательных пусковых прово‐
дов и батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.
9 Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте попадания на аккумуляторную батарею искр
и открытого пламени.
● Разряженная аккумуляторная батарея автомобиля может
замерзнуть уже при темпера‐
туре около 0 °C. Перед подклю‐
чением пусковых проводов
разморозьте замерзшую акку‐
муляторную батарею.
● Работая с аккумуляторной батареей одевайте защитные
очки и одежду.
● Используйте аккумуляторную батарею с тем же напряже‐
нием (12 В), что и у основной.
Ее емкость (А-ч) должна быть
не менее емкости разряженной аккумуляторной батареи авто‐
мобиля.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25 мм 2
для дизельных двига‐
телей).
● Не отключайте разряженную батарею автомобиля от авто‐мобильной сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника не наклоняйтесь надаккумуляторной батареей.
● Зажимы одного провода не должны касаться зажимов
другого провода.
● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.
Page 271 of 321

Уход за автомобилем269● Включите стояночный тормоз,установите механическую
коробку передач в нейтраль‐ ное положение, а автоматиче‐
скую коробку передач на Р.
● Снимите защитные колпачки с положительных клемм обеихаккумуляторных батарей.Порядок подключения проводов:
1. Подключите красный провод к "положительной" клемме вспо‐
могательной аккумуляторной
батареи.
2. Другой конец красного провода подключите к "положительной"
клемме разрядившейся аккуму‐
ляторной батареи автомобиля.
3. Подключите черный провод к "отрицательной" клемме вспо‐
могательной аккумуляторной
батареи.
4. Другой конец черного провода подключите на "массу" автомо‐
биля, например, к блоку двига‐
теля или болту крепления
двигателя. Подключение
следует выполнить как можно
дальше от разряженной аккуму‐ ляторной батареи, но в пред‐
елах 60 см.
Проложите провода таким
образом, чтобы они не касались
вращающихся деталей в моторном
отсеке.Для запуска двигателя:
1. Запустить двигатель автомо‐ биля, используемого в качестве"донора".
2. Через 5 минут запустите двига‐ тель другого автомобиля. Стар‐
тер можно включать не более
чем на 15 секунд и с интерва‐
лом в 1 минуту.
3. Дайте обоим двигателям с подключенными проводами
поработать примерно 3 минуты
на холостом ходу.
4. На автомобиле с разряженной АКБ включите потребители
тока (например, фары, обогрев
заднего стекла).
5. Отключение проводов произво‐
дить в обратном порядке.
Page 272 of 321

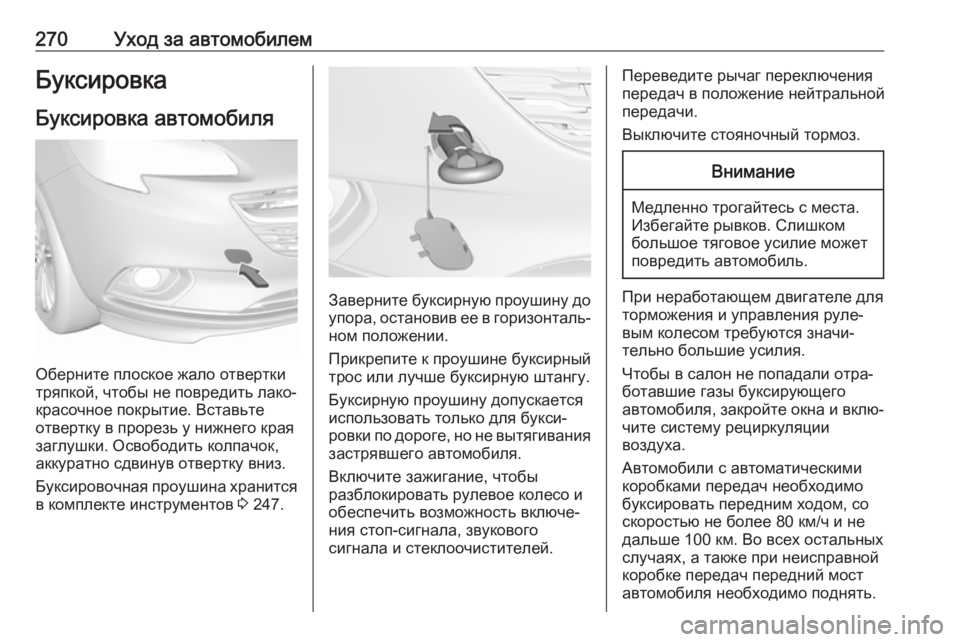

270Уход за автомобилемБуксировкаБуксировка автомобиля
Оберните плоское жало отвертки
тряпкой, чтобы не повредить лако‐
красочное покрытие. Вставьте
отвертку в прорезь у нижнего края
заглушки. Освободить колпачок,
аккуратно сдвинув отвертку вниз.
Буксировочная проушина хранится
в комплекте инструментов 3 247.
Заверните буксирную проушину до
упора, остановив ее в горизонталь‐ ном положении.
Прикрепите к проушине буксирный трос или лучше буксирную штангу.
Буксирную проушину допускается
использовать только для букси‐
ровки по дороге, но не вытягивания застрявшего автомобиля.
Включите зажигание, чтобы
разблокировать рулевое колесо и
обеспечить возможность включе‐
ния стоп-сигнала, звукового
сигнала и стеклоочистителей.
Переведите рычаг переключения передач в положение нейтральной
передачи.
Выключите стояночный тормоз.Внимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
При неработающем двигателе для
торможения и управления руле‐
вым колесом требуются значи‐
тельно большие усилия.
Чтобы в салон не попадали отра‐
ботавшие газы буксирующего
автомобиля, закройте окна и вклю‐
чите систему рециркуляции
воздуха.
Автомобили с автоматическими
коробками передач необходимо
буксировать передним ходом, со скоростью не более 80 км/ч и не
дальше 100 км. Во всех остальных
случаях, а также при неисправной
коробке передач передний мост
автомобиля необходимо поднять.
