2018.5 OPEL CORSA E Инструкция по эксплуатации (in Russian)

Вождение и управление автомобилем215Заправочный вентиль газового
баллона находится под крышкой люка заправочной горловины
топливного бака.
Скрутите предохранительную
пробку с заправочной горловины.
Вкрутите необходимый переходник
в горловину фильтра и затяните
его усилием руки.
Переходник ACME: Накрутите
гайку заправочного пистолета на
переходник. Нажмите рычаг блоки‐ ровки на пистолете.
Переходник DISH: Вставьте писто‐
лет в переходник. Нажмите рычаг
блокировки на пистолете.
Байонетный переходник: Устано‐
вите пистолет на переходник и поверните на четверть оборота.
Нажмите рычаг блокировки на
пистолете.
Европереходник: Установите
пистолет на переходник с усилием.
Нажмите рычаг блокировки на
пистолете.
Нажмите кнопку включения подачи газа из раздаточной колонке.
Подача газа прекратится или
замедлится, как только баллон
будет заполнен на 80 % (макси‐
мально допустимый объем
заправки баллона).
Отпустите кнопку подачи газа,
чтобы прекратить процесс
заправки. Отпустите рычаг блоки‐
ровки и извлеките пистолет.
Возможна утечка незначительного
количества сжиженного газа.
Снимите переходник и уложите его
на штатное место в автомобиле.
Установите на место предохрани‐тельную пробку, чтобы предотвра‐
тить попадание инородных пред‐
метов в систему через открытую
горловину.

216Вождение и управление автомобилем9Предупреждение
Из-за особенностей конструк‐
ции некоторая утечка сжижен‐
ного газа после отпускания
рычага блокировки неизбежна.
Старайтесь не вдыхать его.
9 Предупреждение
Баллон можно заполнять
сжиженным газом не более чем
на 80% в связи с требованиями
техники безопасности.
Блок запорно-предохранительной
арматуры автоматически ограни‐
чивает подачу газа при макси‐
мально допустимом заполнении.
Если в систему заправлено свыше
необходимого объема сжиженного
газа, рекомендуется не оставлять
автомобиль на солнце до тех пор,
пока излишек газа не будет изра‐
сходован.
Крышка заливной горловины
Используйте только фирменную
крышку наливной горловины
топливного бака.
В дизельных автомобилях исполь‐
зуются специальные крышки
заливной горловины.Тягово-сцепное
устройство
Общие сведения
Разрешается использовать только
допущенное к использованию с
данным автомобилем тягово-сцеп‐
ное устройство. Установка тягово-
сцепного устройства разрешается
только на станции техобслужива‐
ния. В некоторых случаях необхо‐
димо внести в автомобиль измене‐ ния, касающиеся охлаждения,
теплозащитных экранов и других
агрегатов.
Функция выявления отсутствия
ламп стоп-сигнала прицепа не
способна определять отсутствие
части ламп. Например, если
должны быть установлены четыре
лампы по 5 Вт, система способна
сообщить об отсутствии ламп
только в том случае, если осталась лишь одна лампа мощностью 5 Вт
или не осталось ни одной лампы.
При установке тягово-сцепного
устройства отверстие буксирной
проушины может оказаться

Вождение и управление автомобилем217закрытым. В этом случае для
буксировки следует использовать
буксирное устройство с шаровой
опорой. Неиспользуемое тягово-
сцепное устройство шарового типа
должно храниться в автомобиле.
Ходовые качества исоветы по буксировке
Перед тем как присоединить
прицеп, смажьте шаровую опору.
Однако этого делать не нужно,
если в качестве шаровой опоры
используется стабилизатор, позво‐ ляющий уменьшить рыскание.
Для грузовых прицепов с низкой
устойчивостью и для жилых прице‐ пов с допустимым полным весом
автомобиля более 1000 кг не следует превышать скорость
движения 80 км/ч; настоятельно
рекомендуется применять стаби‐
лизатор.
Если прицеп начинает рыскать,
замедлите движение, но не пытай‐
тесь компенсировать рыскание за
счет руления и при необходимости резко затормозите.На спусках включайте такую пере‐
дачу, как будто вы поднимаетесь
наверх и двигайтесь примерно с
той же скоростью.
Установите давление в шинах,
указанное для полной загрузки
3 296.
Буксировка прицепа
Нагрузка прицепа Допустимая нагрузка прицепа
определяется в зависимости от
автомобиля и двигателя и ее
нельзя превышать. Фактическая нагрузка прицепа - это разность
между фактической полной массой
прицепа и фактической нагрузкой
на тягово-сцепное устройство с
присоединенным прицепом.
Допустимые нагрузки для прице‐
пов приведены в документации на
автомобиль. В общем случае они
применяются, если градиент не превышает 12 %.
Значением допустимой нагрузки
для прицепа можно руководство‐
ваться вплоть до указанных укло‐нов и на высотах не более 1000 м
над уровнем моря. Поскольку на
большой высоте мощность двига‐ теля падает из-за разрежения
воздуха, соответственно
снижается способность к подъему,
и допустимая полная масса авто‐
мобиля с прицепом уменьшается
на 10 % на каждые дополнитель‐
ные 1000 м высоты. При движении
по дорогам с небольшим уклоном
(не более 8 %, т.е. по автомаги‐
стралям), полную массу автомо‐
биля с прицепом можно не умень‐
шать.
Не допускается превышение
общей массы автопоезда (автомо‐
биля с прицепом). Допустимая
общая масса автопоезда указана
на типовой табличке 3 281.
Вертикальная нагрузка на
тягово-сцепное устройство
Вертикальная нагрузка на тягово-сцепное устройство - это нагрузка,
оказываемая прицепом на шаро‐
вую опору. Ей можно управлять,
распределяя массу при загрузке
прицепа.

218Вождение и управление автомобилемБензиновые и дизельные двига‐тели
Максимальная допустимая верти‐
кальная нагрузка на сцепку (55 кг)
указана на паспортной табличке
буксирного оборудования и в доку‐
ментации на автомобиль. Всегда
учитывайте эту величину,
особенно для тяжелых прицепов.
Вертикальная нагрузка на тягово- сцепное устройство никогда недолжна быть меньше 25 кг.Двигатель B14XEL LPG / D14XEL
LPG
Максимальная допустимая верти‐
кальная нагрузка на сцепку (45 кг)
указана на паспортной табличке
буксирного оборудования и в доку‐ ментации на автомобиль. Всегда
учитывайте эту величину,
особенно для тяжелых прицепов.
Вертикальная нагрузка на тягово-
сцепное устройство никогда не должна быть меньше 25 кг.Нагрузка на заднюю осьБензиновые и дизельные двига‐тели
Для полностью загруженного авто‐
мобиля с прицепом допустимая
нагрузка на заднюю ось пассажир‐
ского автомобиля (см. паспортную
табличку или документацию на
автомобиль) может быть превы‐
шена на 70 кг для 5-дверной версии
и на 60 кг для 3-дверной версии, а
полная масса автомобиля - на
55 кг.Двигатель B14XEL LPG / D14XEL
LPG
Для полностью загруженного авто‐ мобиля с прицепом допустимая
нагрузка на заднюю ось пассажир‐
ского автомобиля (см. паспортную
табличку или документацию на
автомобиль) может быть превы‐
шена на 70 кг для 5-дверной версии
и на 70 кг для 3-дверной версии, а
полная масса автомобиля - на
45 кг.Фургон для доставки грузов
Для полностью загруженного авто‐
мобиля с прицепом допустимая
нагрузка на заднюю ось пассажир‐ского автомобиля (см. паспортную
табличку или документацию на
автомобиль) может быть увели‐
чена на 60 кг, а полная масса авто‐
мобиля - на 55 кг.Общие положения
Если эта величина превышена, максимальная скорость автомо‐
биля не должна превышать
100 км/ч. Если местное законода‐
тельство предусматривает более
строгое ограничение скорости при
буксировке прицепа, необходимо
следовать этим ограничениям.
Тягово-сцепное
устройство
Внимание
При езде без прицепа тягово-
сцепное устройство следует
демонтировать.

Вождение и управление автомобилем219Укладка тягово-сцепного
устройства с шаровой опорой
Шаровая опора помещена
хранится в мешке в нише запасного
колеса и закреплена на проушинах в багажном отделении.
При установке закрепите защит‐
ную крышку на поворотной ручке
при помощи ключа.
Установка тягово-сцепного
устройства с шаровой опорой
Отцепите и сложите гнездо.
Снимите заглушку с отверстия для тягово-сцепного устройства и
спрячьте ее.
Проверка натяжения тягово-
сцепного устройства
● Поворотная ручка остается на
шаровой опоре.
● Зеленая маркировка на пово‐ ротной ручке не должна быть
видима.
● Стопорный штифт в верхней части шаровой опоры ориенти‐
рован вниз.
● Ключ вставлен в замок.
В противном случае шаровая
опора должна быть натянута перед
установкой в корпус.

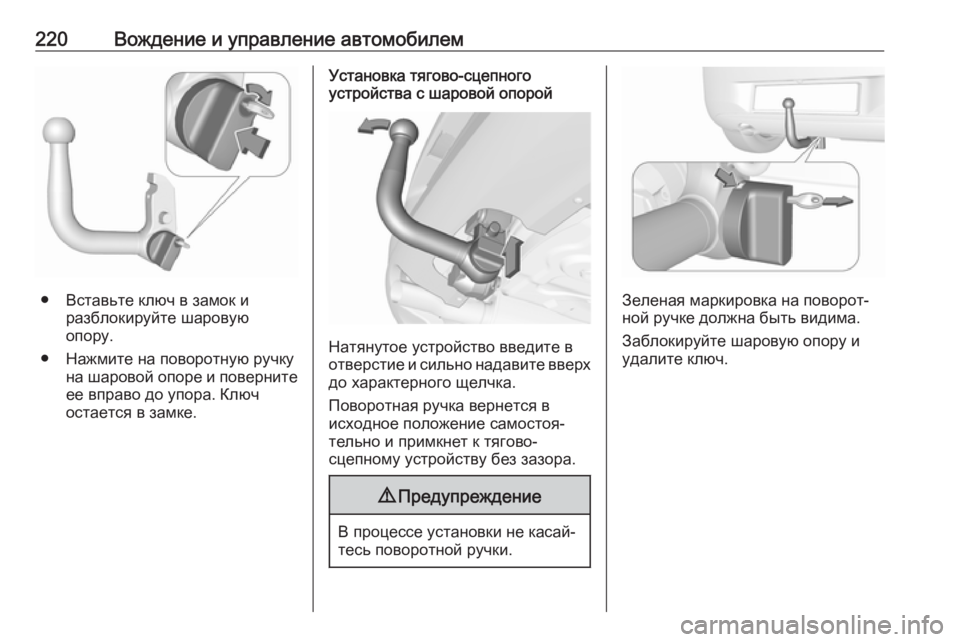

220Вождение и управление автомобилем
● Вставьте ключ в замок иразблокируйте шаровую
опору.
● Нажмите на поворотную ручку на шаровой опоре и поверните
ее вправо до упора. Ключ
остается в замке.
Установка тягово-сцепного
устройства с шаровой опорой
Натянутое устройство введите в
отверстие и сильно надавите вверх до характерного щелчка.
Поворотная ручка вернется в
исходное положение самостоя‐
тельно и примкнет к тягово-
сцепному устройству без зазора.
9 Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Зеленая маркировка на поворот‐
ной ручке должна быть видима.
Заблокируйте шаровую опору и
удалите ключ.

Вождение и управление автомобилем221Проушина для страховочного
троса
Крепление страховочного троса в
проушине.
Убедитесь, что тягово-сцепное
устройство с шаровой опорой
установлено правильно
● Зеленая маркировка на пово‐ ротной ручке должна бытьвидима.
● Между поворотной ручкой и тягово-сцепным устройством
не должно быть зазора.
● Тягово-сцепное устройство должно быть надежно закреп‐
лено в отверстии.
● Тягово-сцепное устройство должно быть заблокировано, а
ключ вынут.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство
установлено неправильно,
обратитесь за помощью на
станцию техобслуживания.
Демонтаж тягово-сцепного
устройства с шаровой опорой
Вставьте ключ в замок и разблоки‐
руйте шаровую опору.
Нажмите на поворотную ручку на
шаровой опоре и поверните ее
вправо до упора. Вытяните тягово-
сцепное устройство вниз.
Вставьте заглушку в отверстие в
шаровой опоре. Откиньте разъем.

222Вождение и управление автомобилемСистема динамическойстабилизации прицепа
Если система обнаружит рыскание прицепа, она понизит мощность
двигателя и начнет избирательно
подтормаживать автомобиль и
прицеп, пока рыскание не прекра‐
тится. Во время активной работы
системы необходимо стараться
удерживать рулевое колесо прямо.
Система динамической стабилиза‐
ции прицепа — это компонент
системы динамической стабилиза‐
ции автомобиля 3 178.
