2018.5 OPEL CASCADA Betriebsanleitung (in German)

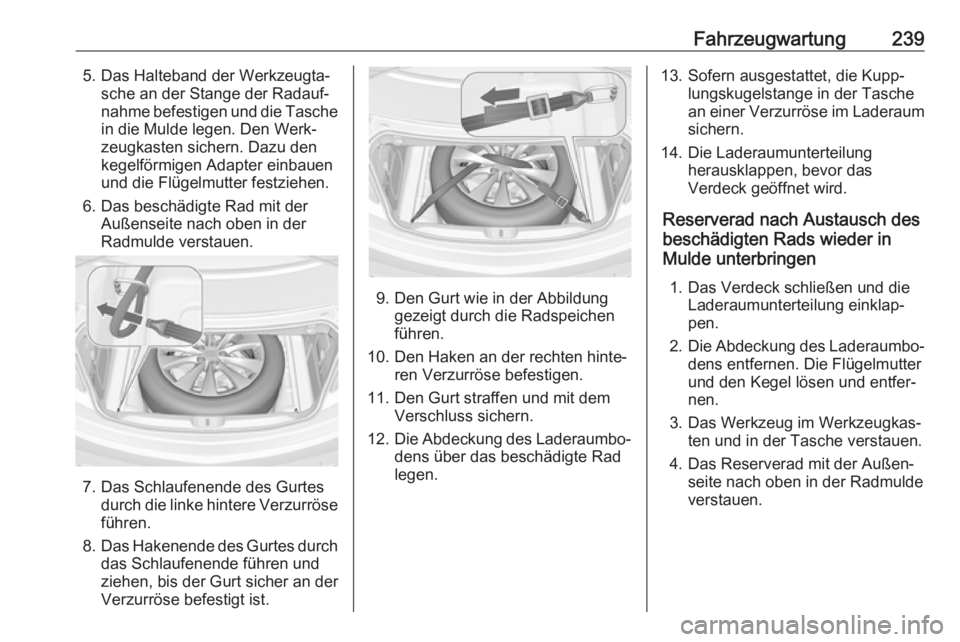

Fahrzeugwartung2395. Das Halteband der Werkzeugta‐sche an der Stange der Radauf‐
nahme befestigen und die Tasche in die Mulde legen. Den Werk‐
zeugkasten sichern. Dazu den
kegelförmigen Adapter einbauen
und die Flügelmutter festziehen.
6. Das beschädigte Rad mit der Außenseite nach oben in der
Radmulde verstauen.
7. Das Schlaufenende des Gurtes durch die linke hintere Verzurröse
führen.
8. Das Hakenende des Gurtes durch
das Schlaufenende führen und
ziehen, bis der Gurt sicher an der
Verzurröse befestigt ist.
9. Den Gurt wie in der Abbildung gezeigt durch die Radspeichen
führen.
10. Den Haken an der rechten hinte‐ ren Verzurröse befestigen.
11. Den Gurt straffen und mit dem Verschluss sichern.
12. Die Abdeckung des Laderaumbo‐
dens über das beschädigte Rad
legen.
13. Sofern ausgestattet, die Kupp‐ lungskugelstange in der Tasche
an einer Verzurröse im Laderaum sichern.
14. Die Laderaumunterteilung herausklappen, bevor das
Verdeck geöffnet wird.
Reserverad nach Austausch des
beschädigten Rads wieder in
Mulde unterbringen
1. Das Verdeck schließen und die Laderaumunterteilung einklap‐
pen.
2. Die Abdeckung des Laderaumbo‐
dens entfernen. Die Flügelmutter
und den Kegel lösen und entfer‐
nen.
3. Das Werkzeug im Werkzeugkas‐ ten und in der Tasche verstauen.
4. Das Reserverad mit der Außen‐ seite nach oben in der Radmulde
verstauen.

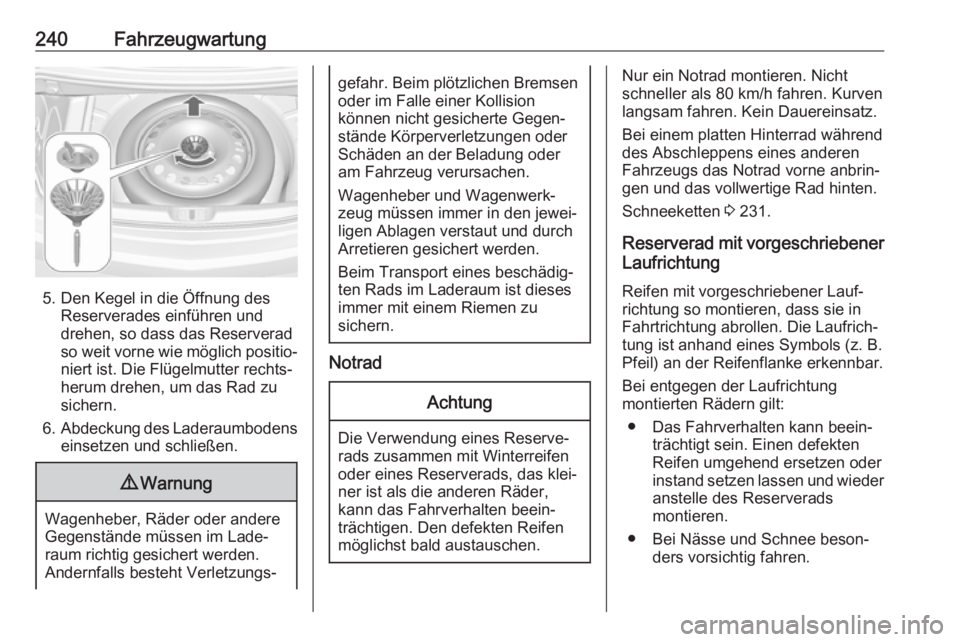

240Fahrzeugwartung
5. Den Kegel in die Öffnung desReserverades einführen und
drehen, so dass das Reserverad
so weit vorne wie möglich positio‐ niert ist. Die Flügelmutter rechts‐
herum drehen, um das Rad zu
sichern.
6. Abdeckung des Laderaumbodens
einsetzen und schließen.
9 Warnung
Wagenheber, Räder oder andere
Gegenstände müssen im Lade‐
raum richtig gesichert werden.
Andernfalls besteht Verletzungs‐
gefahr. Beim plötzlichen Bremsen oder im Falle einer Kollision
können nicht gesicherte Gegen‐ stände Körperverletzungen oder
Schäden an der Beladung oder
am Fahrzeug verursachen.
Wagenheber und Wagenwerk‐
zeug müssen immer in den jewei‐
ligen Ablagen verstaut und durch
Arretieren gesichert werden.
Beim Transport eines beschädig‐
ten Rads im Laderaum ist dieses
immer mit einem Riemen zu
sichern.
Notrad
Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven langsam fahren. Kein Dauereinsatz.
Bei einem platten Hinterrad während
des Abschleppens eines anderen Fahrzeugs das Notrad vorne anbrin‐
gen und das vollwertige Rad hinten.
Schneeketten 3 231.
Reserverad mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐
tung ist anhand eines Symbols (z. B.
Pfeil) an der Reifenflanke erkennbar.
Bei entgegen der Laufrichtung
montierten Rädern gilt:
● Das Fahrverhalten kann beein‐ trächtigt sein. Einen defekten
Reifen umgehend ersetzen oder
instand setzen lassen und wieder anstelle des Reserverads
montieren.
● Bei Nässe und Schnee beson‐ ders vorsichtig fahren.

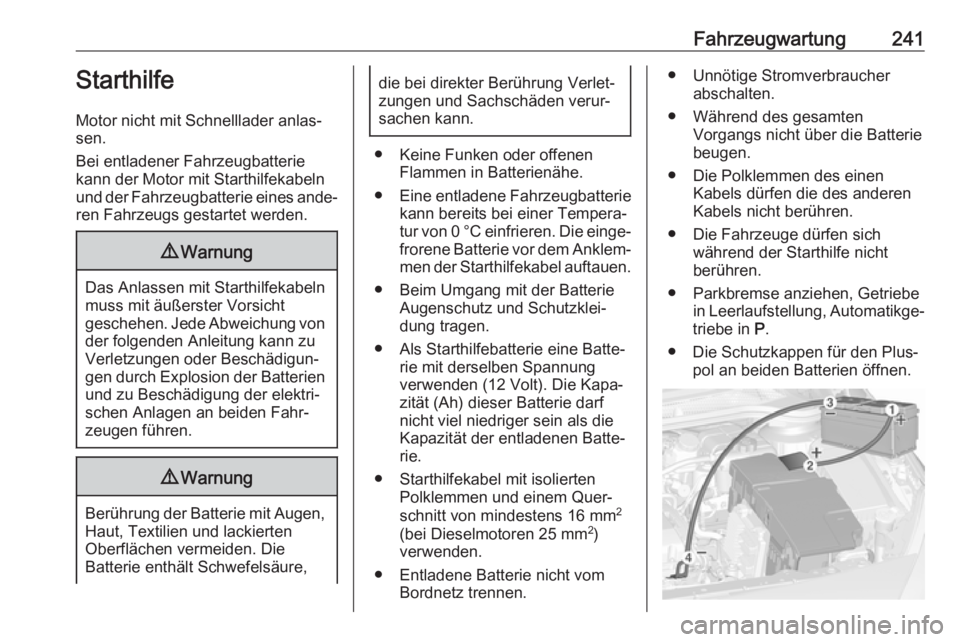

Fahrzeugwartung241Starthilfe
Motor nicht mit Schnelllader anlas‐ sen.
Bei entladener Fahrzeugbatterie kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines ande‐ ren Fahrzeugs gestartet werden.9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht
geschehen. Jede Abweichung von der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die
Batterie enthält Schwefelsäure,
die bei direkter Berührung Verlet‐
zungen und Sachschäden verur‐
sachen kann.
● Keine Funken oder offenen Flammen in Batterienähe.
● Eine entladene Fahrzeugbatterie
kann bereits bei einer Tempera‐
tur von 0 °C einfrieren. Die einge‐ frorene Batterie vor dem Anklem‐
men der Starthilfekabel auftauen.
● Beim Umgang mit der Batterie Augenschutz und Schutzklei‐
dung tragen.
● Als Starthilfebatterie eine Batte‐ rie mit derselben Spannung
verwenden (12 Volt). Die Kapa‐
zität (Ah) dieser Batterie darf
nicht viel niedriger sein als die
Kapazität der entladenen Batte‐
rie.
● Starthilfekabel mit isolierten Polklemmen und einem Quer‐
schnitt von mindestens 16 mm 2
(bei Dieselmotoren 25 mm 2
)
verwenden.
● Entladene Batterie nicht vom Bordnetz trennen.
● Unnötige Stromverbraucherabschalten.
● Während des gesamten Vorgangs nicht über die Batterie
beugen.
● Die Polklemmen des einen Kabels dürfen die des anderen
Kabels nicht berühren.
● Die Fahrzeuge dürfen sich während der Starthilfe nicht
berühren.
● Parkbremse anziehen, Getriebe in Leerlaufstellung, Automatikge‐
triebe in P.
● Die Schutzkappen für den Plus‐ pol an beiden Batterien öffnen.

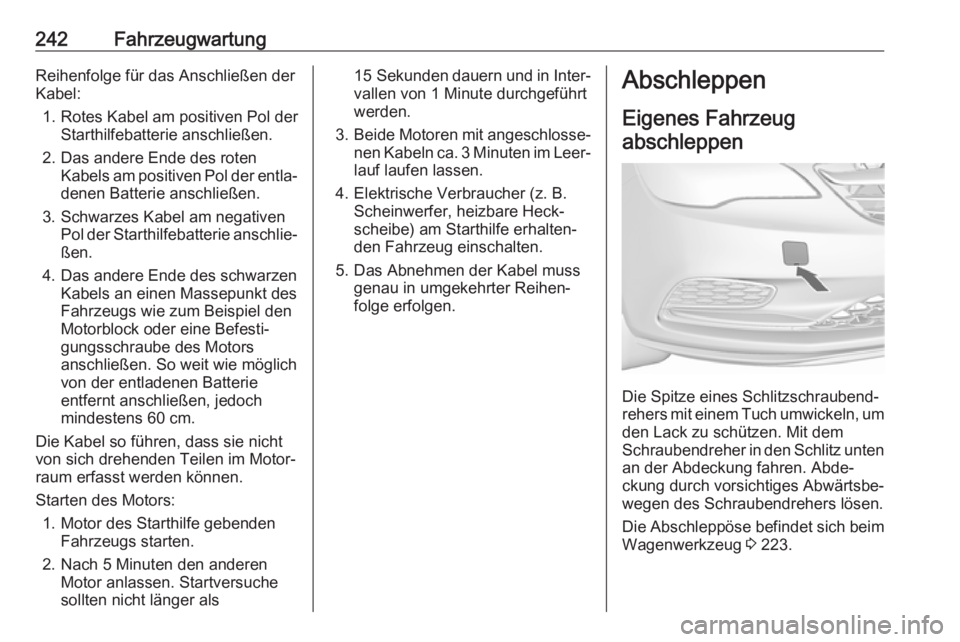

242FahrzeugwartungReihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am positiven Pol der Starthilfebatterie anschließen.
2. Das andere Ende des roten Kabels am positiven Pol der entla‐
denen Batterie anschließen.
3. Schwarzes Kabel am negativen Pol der Starthilfebatterie anschlie‐ßen.
4. Das andere Ende des schwarzen Kabels an einen Massepunkt desFahrzeugs wie zum Beispiel den
Motorblock oder eine Befesti‐
gungsschraube des Motors
anschließen. So weit wie möglich
von der entladenen Batterie
entfernt anschließen, jedoch
mindestens 60 cm.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.
2. Nach 5 Minuten den anderen Motor anlassen. Startversuche
sollten nicht länger als15 Sekunden dauern und in Inter‐
vallen von 1 Minute durchgeführt
werden.
3. Beide Motoren mit angeschlosse‐
nen Kabeln ca. 3 Minuten im Leer‐
lauf laufen lassen.
4. Elektrische Verbraucher (z. B. Scheinwerfer, heizbare Heck‐
scheibe) am Starthilfe erhalten‐
den Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.Abschleppen
Eigenes Fahrzeugabschleppen
Die Spitze eines Schlitzschraubend‐
rehers mit einem Tuch umwickeln, um
den Lack zu schützen. Mit dem
Schraubendreher in den Schlitz unten an der Abdeckung fahren. Abde‐
ckung durch vorsichtiges Abwärtsbe‐
wegen des Schraubendrehers lösen.
Die Abschleppöse befindet sich beim
Wagenwerkzeug 3 223.

Fahrzeugwartung243
Abschleppöse gegen den Uhrzeiger‐
sinn bis zum Anschlag und mit
waagerechter Endposition einschrau‐ ben.
Abschleppseil - besser Abschlepp‐
stange - an der Abschleppöse befes‐
tigen.
Die Abschleppöse darf nur zum
Abschleppen und nicht zum Bergen
des Fahrzeugs verwendet werden.
Die Zündung einschalten, um die
Lenkradsperre zu lösen und Brems‐
leuchten, Hupe und Scheibenwischer betätigen zu können.
Wählhebel in die Neutralstellung brin‐
gen.
Parkbremse lösen.Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe
Zugkräfte können das Fahrzeug beschädigen.
Bei ausgeschaltetem Motor sind für
das Bremsen und Lenken bedeutend
höhere Kräfte erforderlich.
Bei geschlossenem Verdeck das
Umluftsystem einschalten und die
Fenster schließen, damit die Abgase
des schleppenden Fahrzeugs nicht
eindringen können.
Fahrzeuge mit Automatikgetriebe:
Das Fahrzeug muss mit der Front in
Fahrtrichtung abgeschleppt werden,
darf nicht schneller als mit 80 km/h
und nicht weiter als 100 km
geschleppt werden. In allen anderen
Fällen und bei defektem Getriebe
muss die Vorderachse angehoben
werden.
Hilfe einer Werkstatt in Anspruch
nehmen.
Nach dem Abschleppen die
Abschleppöse im Uhrzeigersinn
abschrauben.
Abdeckkappe von oben einsetzen
und nach unten einrasten lassen.
Anderes Fahrzeugabschleppen
Die Spitze eines Schlitzschraubend‐
rehers mit einem Tuch umwickeln, um
den Lack zu schützen. Mit dem
Schraubendreher in den Schlitz an
der unteren Kante der Abdeckung
fahren. Abdeckung durch vorsichti‐
ges Abwärtsbewegen des Schrau‐
bendrehers lösen.

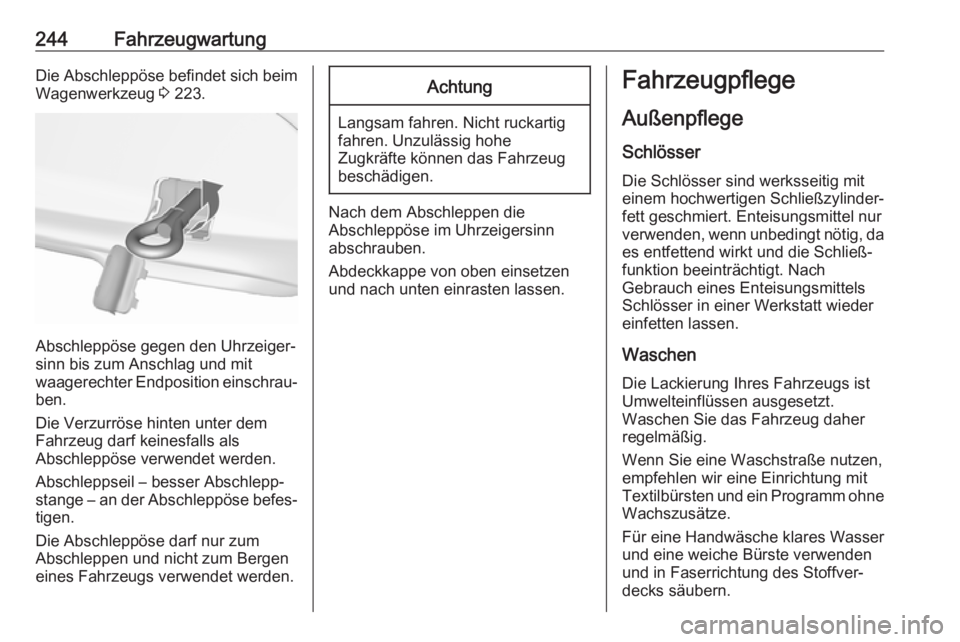

244FahrzeugwartungDie Abschleppöse befindet sich beim
Wagenwerkzeug 3 223.
Abschleppöse gegen den Uhrzeiger‐
sinn bis zum Anschlag und mit
waagerechter Endposition einschrau‐ ben.
Die Verzurröse hinten unter dem
Fahrzeug darf keinesfalls als
Abschleppöse verwendet werden.
Abschleppseil – besser Abschlepp‐
stange – an der Abschleppöse befes‐ tigen.
Die Abschleppöse darf nur zum
Abschleppen und nicht zum Bergen
eines Fahrzeugs verwendet werden.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe
Zugkräfte können das Fahrzeug beschädigen.
Nach dem Abschleppen die
Abschleppöse im Uhrzeigersinn
abschrauben.
Abdeckkappe von oben einsetzen
und nach unten einrasten lassen.
Fahrzeugpflege
Außenpflege
Schlösser
Die Schlösser sind werksseitig mit einem hochwertigen Schließzylinder‐ fett geschmiert. Enteisungsmittel nurverwenden, wenn unbedingt nötig, da es entfettend wirkt und die Schließ‐
funktion beeinträchtigt. Nach
Gebrauch eines Enteisungsmittels
Schlösser in einer Werkstatt wieder
einfetten lassen.
Waschen Die Lackierung Ihres Fahrzeugs ist
Umwelteinflüssen ausgesetzt.
Waschen Sie das Fahrzeug daher
regelmäßig.
Wenn Sie eine Waschstraße nutzen,
empfehlen wir eine Einrichtung mit
Textilbürsten und ein Programm ohne
Wachszusätze.
Für eine Handwäsche klares Wasser
und eine weiche Bürste verwenden
und in Faserrichtung des Stoffver‐
decks säubern.

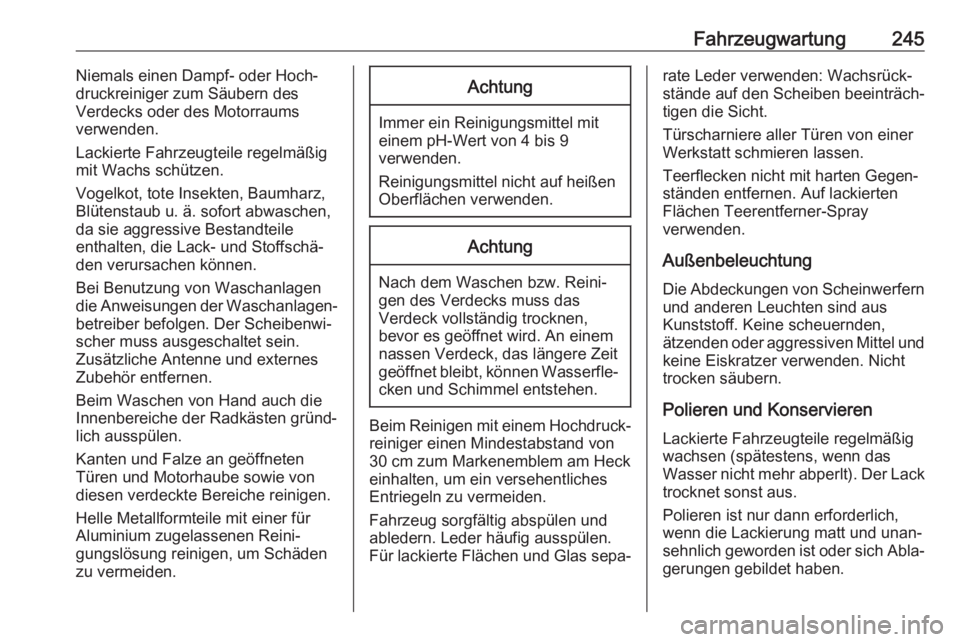

Fahrzeugwartung245Niemals einen Dampf- oder Hoch‐
druckreiniger zum Säubern des
Verdecks oder des Motorraums
verwenden.
Lackierte Fahrzeugteile regelmäßig
mit Wachs schützen.
Vogelkot, tote Insekten, Baumharz, Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile
enthalten, die Lack- und Stoffschä‐
den verursachen können.
Bei Benutzung von Waschanlagen
die Anweisungen der Waschanlagen‐
betreiber befolgen. Der Scheibenwi‐
scher muss ausgeschaltet sein.
Zusätzliche Antenne und externes
Zubehör entfernen.
Beim Waschen von Hand auch die
Innenbereiche der Radkästen gründ‐
lich ausspülen.
Kanten und Falze an geöffneten
Türen und Motorhaube sowie von
diesen verdeckte Bereiche reinigen.
Helle Metallformteile mit einer für
Aluminium zugelassenen Reini‐
gungslösung reinigen, um Schäden
zu vermeiden.Achtung
Immer ein Reinigungsmittel mit
einem pH-Wert von 4 bis 9
verwenden.
Reinigungsmittel nicht auf heißen
Oberflächen verwenden.
Achtung
Nach dem Waschen bzw. Reini‐
gen des Verdecks muss das
Verdeck vollständig trocknen,
bevor es geöffnet wird. An einem
nassen Verdeck, das längere Zeit
geöffnet bleibt, können Wasserfle‐ cken und Schimmel entstehen.
Beim Reinigen mit einem Hochdruck‐reiniger einen Mindestabstand von
30 cm zum Markenemblem am Heck
einhalten, um ein versehentliches
Entriegeln zu vermeiden.
Fahrzeug sorgfältig abspülen und
abledern. Leder häufig ausspülen.
Für lackierte Flächen und Glas sepa‐
rate Leder verwenden: Wachsrück‐
stände auf den Scheiben beeinträch‐
tigen die Sicht.
Türscharniere aller Türen von einer Werkstatt schmieren lassen.
Teerflecken nicht mit harten Gegen‐
ständen entfernen. Auf lackierten
Flächen Teerentferner-Spray
verwenden.
Außenbeleuchtung
Die Abdeckungen von Scheinwerfern und anderen Leuchten sind aus
Kunststoff. Keine scheuernden,
ätzenden oder aggressiven Mittel und
keine Eiskratzer verwenden. Nicht
trocken säubern.
Polieren und Konservieren Lackierte Fahrzeugteile regelmäßig
wachsen (spätestens, wenn das
Wasser nicht mehr abperlt). Der Lack
trocknet sonst aus.
Polieren ist nur dann erforderlich,
wenn die Lackierung matt und unan‐
sehnlich geworden ist oder sich Abla‐ gerungen gebildet haben.

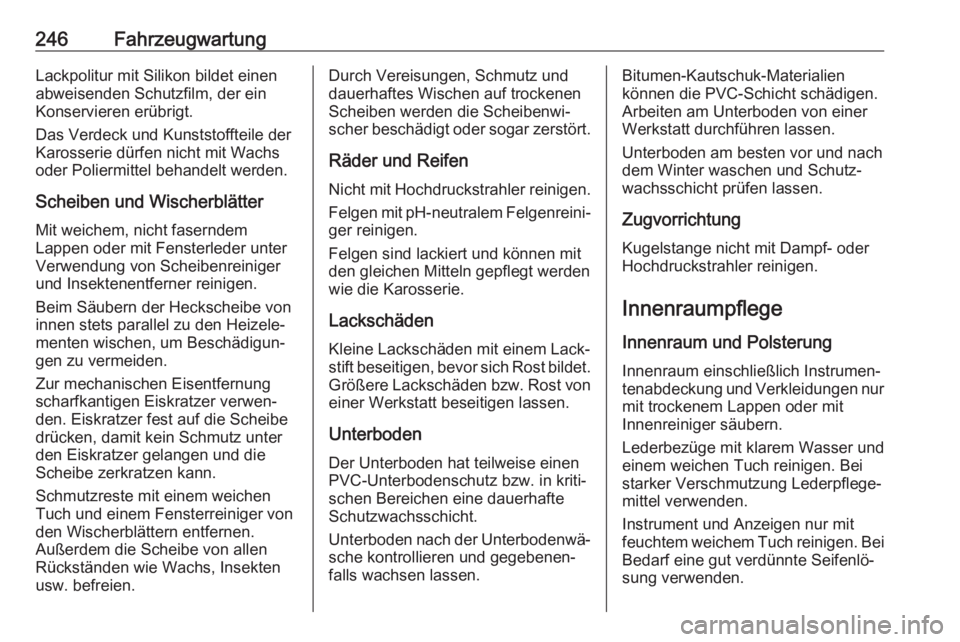

246FahrzeugwartungLackpolitur mit Silikon bildet einen
abweisenden Schutzfilm, der ein
Konservieren erübrigt.
Das Verdeck und Kunststoffteile der
Karosserie dürfen nicht mit Wachs
oder Poliermittel behandelt werden.
Scheiben und Wischerblätter
Mit weichem, nicht faserndem
Lappen oder mit Fensterleder unter
Verwendung von Scheibenreiniger
und Insektenentferner reinigen.
Beim Säubern der Heckscheibe von innen stets parallel zu den Heizele‐
menten wischen, um Beschädigun‐
gen zu vermeiden.
Zur mechanischen Eisentfernung
scharfkantigen Eiskratzer verwen‐
den. Eiskratzer fest auf die Scheibe
drücken, damit kein Schmutz unter
den Eiskratzer gelangen und die
Scheibe zerkratzen kann.
Schmutzreste mit einem weichen
Tuch und einem Fensterreiniger von
den Wischerblättern entfernen.
Außerdem die Scheibe von allen
Rückständen wie Wachs, Insekten
usw. befreien.Durch Vereisungen, Schmutz und dauerhaftes Wischen auf trockenen
Scheiben werden die Scheibenwi‐
scher beschädigt oder sogar zerstört.
Räder und Reifen
Nicht mit Hochdruckstrahler reinigen.
Felgen mit pH-neutralem Felgenreini‐ ger reinigen.
Felgen sind lackiert und können mit
den gleichen Mitteln gepflegt werden wie die Karosserie.
Lackschäden Kleine Lackschäden mit einem Lack‐
stift beseitigen, bevor sich Rost bildet.
Größere Lackschäden bzw. Rost von
einer Werkstatt beseitigen lassen.
Unterboden
Der Unterboden hat teilweise einen
PVC-Unterbodenschutz bzw. in kriti‐
schen Bereichen eine dauerhafte
Schutzwachsschicht.
Unterboden nach der Unterbodenwä‐ sche kontrollieren und gegebenen‐
falls wachsen lassen.Bitumen-Kautschuk-Materialien
können die PVC-Schicht schädigen.
Arbeiten am Unterboden von einer
Werkstatt durchführen lassen.
Unterboden am besten vor und nach
dem Winter waschen und Schutz‐
wachsschicht prüfen lassen.
Zugvorrichtung Kugelstange nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Innenraumpflege
Innenraum und Polsterung Innenraum einschließlich Instrumen‐
tenabdeckung und Verkleidungen nur
mit trockenem Lappen oder mit
Innenreiniger säubern.
Lederbezüge mit klarem Wasser und
einem weichen Tuch reinigen. Bei
starker Verschmutzung Lederpflege‐
mittel verwenden.
Instrument und Anzeigen nur mit
feuchtem weichem Tuch reinigen. Bei Bedarf eine gut verdünnte Seifenlö‐
sung verwenden.
