2018.5 OPEL CASCADA Betriebsanleitung (in German)

Fahren und Bedienung175Front-Heck-Einparkhilfe9Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der
Einparkhilfe beim Vor- oder Rück‐ wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Das System gibt akusti‐
sche Signale aus und zeigt Meldun‐
gen auf dem Display an.Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hinte‐ ren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz. Das
Signal für Hindernisse an der Front
wird über die Frontlautsprecher und
für Hindernisse am Heck über die
Hecklautsprecher ausgegeben.
Taste Einparkhilfe und
Operationslogik
Die Front-Heck-Einparkhilfe wird mit
r betätigt. Wenn das Fahrzeug
zusätzlich mit der erweiterten
Einparkhilfe ausgestattet ist (siehe
nachfolgende Beschreibung), enthält
das System D. Beide Systeme
werden durch Drücken von D
betrieben.
Durch kurzes Drücken auf r oder
D wird die Front-Einparkhilfe aus-
bzw. eingeschaltet.
Durch langes Drücken auf D (etwa
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet.

176Fahren und BedienungDie Tastenlogik zum Betreiben der
Systeme ist wie folgt:
● Wenn die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐ hilfe deaktiviert.
● Front-Heck-Einparkhilfe aktiviert:
Durch ein langes Drücken wird
die erweiterte Einparkhilfe einge‐
schaltet, wenn ein Vorwärtsgang
eingelegt ist.
● Wenn die erweiterte aktiv ist, wird
durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
● Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes
Drücken die erweiterte Einpark‐ hilfe deaktiviert.
● Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind
aktiviert: durch ein kurzes
Drücken werden beide Systeme
ausgeschaltet.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe aktiviert.Die Front-Einparkhilfe wird auch
automatisch bei einer Geschwindig‐
keit bis zu 11 km/h aktiviert.
Wenn die LED in der Einparkhilfe-
Taste r oder D leuchtet, ist das
System betriebsbereit.
Wenn das Fahrzeug eine Geschwin‐ digkeit von 11 km/h überschreitet,
wird die die Front-Einparkhilfe ausge‐
schaltet. Die Front-Einparkhilfe wird
grundsätzlich wieder aktiviert, wenn
die Geschwindigkeit unter 11 km/h
sinkt.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen
hinter oder vor dem Fahrzeug. Der
Warnton im Fahrzeug wird auf der
Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton
ausgegeben.Darüber hinaus wird der Abstand zu einem Hindernis im DIC 3 100 ange‐
zeigt.
Der Abstand zu einem Hindernis
nach vorne oder hinten wird durch
veränderliche Distanzlinien um das
Fahrzeug angezeigt.
Hindernisse am Heck werden gleich‐
zeitig akustisch und optisch ange‐
zeigt.
Hindernisse an der Front werden
zuerst optisch angezeigt. Bei einem
Abstand von unter 80 cm wird außer‐
dem ein Tonsignal ausgegeben.

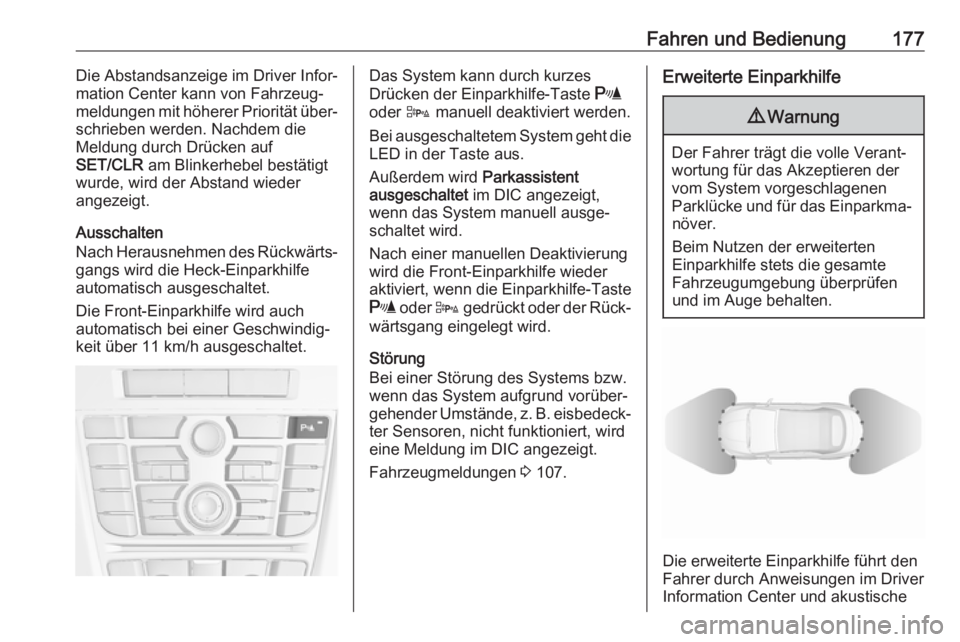

Fahren und Bedienung177Die Abstandsanzeige im Driver Infor‐
mation Center kann von Fahrzeug‐ meldungen mit höherer Priorität über‐
schrieben werden. Nachdem die
Meldung durch Drücken auf
SET/CLR am Blinkerhebel bestätigt
wurde, wird der Abstand wieder
angezeigt.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird die Heck-Einparkhilfe
automatisch ausgeschaltet.
Die Front-Einparkhilfe wird auch
automatisch bei einer Geschwindig‐
keit über 11 km/h ausgeschaltet.Das System kann durch kurzes
Drücken der Einparkhilfe-Taste r
oder D manuell deaktiviert werden.
Bei ausgeschaltetem System geht die LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im DIC angezeigt,
wenn das System manuell ausge‐
schaltet wird.
Nach einer manuellen Deaktivierung
wird die Front-Einparkhilfe wieder
aktiviert, wenn die Einparkhilfe-Taste
r oder D gedrückt oder der Rück‐
wärtsgang eingelegt wird.
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände, z. B. eisbedeck‐ ter Sensoren, nicht funktioniert, wird
eine Meldung im DIC angezeigt.
Fahrzeugmeldungen 3 107.Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten
Einparkhilfe stets die gesamte
Fahrzeugumgebung überprüfen
und im Auge behalten.
Die erweiterte Einparkhilfe führt den
Fahrer durch Anweisungen im Driver
Information Center und akustische

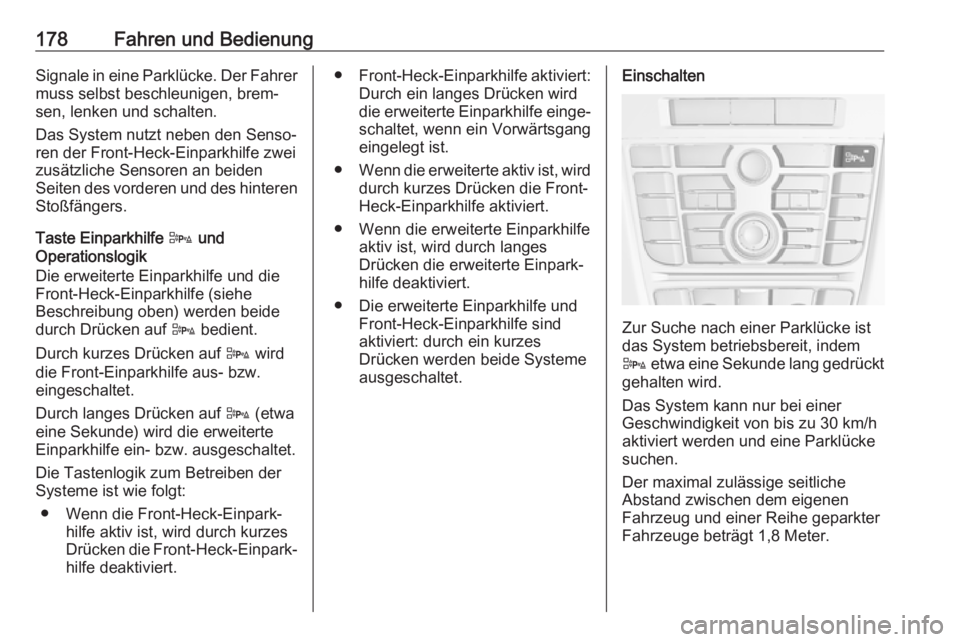

178Fahren und BedienungSignale in eine Parklücke. Der Fahrermuss selbst beschleunigen, brem‐sen, lenken und schalten.
Das System nutzt neben den Senso‐ ren der Front-Heck-Einparkhilfe zwei
zusätzliche Sensoren an beiden
Seiten des vorderen und des hinteren
Stoßfängers.
Taste Einparkhilfe D und
Operationslogik
Die erweiterte Einparkhilfe und die
Front-Heck-Einparkhilfe (siehe
Beschreibung oben) werden beide durch Drücken auf D bedient.
Durch kurzes Drücken auf D wird
die Front-Einparkhilfe aus- bzw.
eingeschaltet.
Durch langes Drücken auf D (etwa
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet.
Die Tastenlogik zum Betreiben der
Systeme ist wie folgt:
● Wenn die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐
hilfe deaktiviert.● Front-Heck-Einparkhilfe aktiviert:
Durch ein langes Drücken wird die erweiterte Einparkhilfe einge‐ schaltet, wenn ein Vorwärtsgang
eingelegt ist.
● Wenn die erweiterte aktiv ist, wird
durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
● Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes
Drücken die erweiterte Einpark‐ hilfe deaktiviert.
● Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind
aktiviert: durch ein kurzes
Drücken werden beide Systeme
ausgeschaltet.Einschalten
Zur Suche nach einer Parklücke ist
das System betriebsbereit, indem
D etwa eine Sekunde lang gedrückt
gehalten wird.
Das System kann nur bei einer
Geschwindigkeit von bis zu 30 km/h
aktiviert werden und eine Parklücke
suchen.
Der maximal zulässige seitliche
Abstand zwischen dem eigenen
Fahrzeug und einer Reihe geparkter
Fahrzeuge beträgt 1,8 Meter.

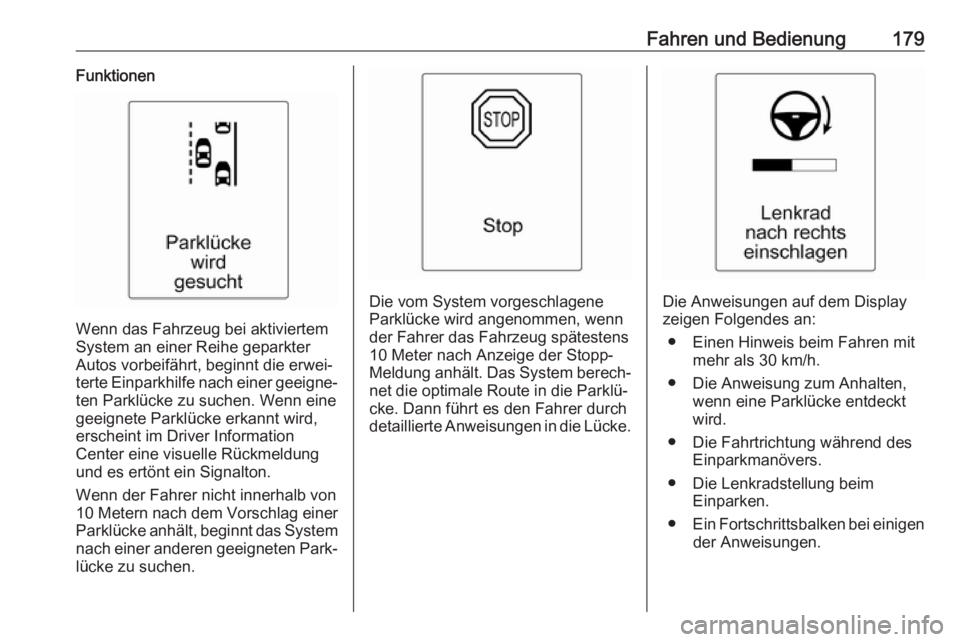

Fahren und Bedienung179Funktionen
Wenn das Fahrzeug bei aktiviertem
System an einer Reihe geparkter
Autos vorbeifährt, beginnt die erwei‐ terte Einparkhilfe nach einer geeigne‐ ten Parklücke zu suchen. Wenn einegeeignete Parklücke erkannt wird,
erscheint im Driver Information
Center eine visuelle Rückmeldung
und es ertönt ein Signalton.
Wenn der Fahrer nicht innerhalb von 10 Metern nach dem Vorschlag einer
Parklücke anhält, beginnt das System nach einer anderen geeigneten Park‐lücke zu suchen.
Die vom System vorgeschlagene
Parklücke wird angenommen, wenn
der Fahrer das Fahrzeug spätestens
10 Meter nach Anzeige der Stopp-
Meldung anhält. Das System berech‐
net die optimale Route in die Parklü‐
cke. Dann führt es den Fahrer durch
detaillierte Anweisungen in die Lücke.Die Anweisungen auf dem Display
zeigen Folgendes an:
● Einen Hinweis beim Fahren mit mehr als 30 km/h.
● Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird.
● Die Fahrtrichtung während des Einparkmanövers.
● Die Lenkradstellung beim Einparken.
● Ein Fortschrittsbalken bei einigen
der Anweisungen.

180Fahren und Bedienung
Ein erfolgreiches Einparkmanöver
wird durch das Endpositionssymbol
angezeigt.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton bedeutet, dass der Abstand zu einem Hindernis rund 30 cm oderweniger beträgt.
Seite der Parkplatzsuche ändern Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um nach
Parklücken auf der Fahrerseite zu
suchen, für die Dauer der Suche den
Blinker zur Fahrerseite hin einschal‐
ten.
Sobald der Blinker ausgeschaltet
wird, sucht das System wieder nach
Parklücken auf der Beifahrerseite.
Anzeigeprioritäten
Nach Aktivierung der erweiterten
Einparkhilfe wird im Driver Informa‐
tion Center eine Meldung angezeigt.
Die Anzeigen der erweiterten
Einparkhilfe im Driver Information
Center können von Fahrzeugmeldun‐
gen mit höherer Priorität überschrie‐
ben werden. Nachdem die Meldung
durch Drücken auf SET/CLR am
Blinkerhebel bestätigt wurde, werden wieder die Anweisungen der erwei‐
terten Einparkhilfe angezeigt und das
Einparkmanöver kann fortgesetzt werden.
Ausschalten
Das System wird deaktiviert durch:
● kurzes Drücken auf D, wenn
die erweiterte Einparkhilfe und
Front-Heck-Einparkhilfe aktiviert
sind
● langes Drücken auf D, wenn
die erweiterte Einparkhilfe akti‐
viert ist● das Einparken erfolgreich abge‐ schlossen wurde
● Fahren mit mehr als 30 km/h
● Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des
Einparkmanövers wird im Fahrerin‐
formationszentrum mit Parkvorgang
abgebrochen angezeigt.
Störung
Im Fahrerinformationszentrum
erscheint eine Meldung, wenn:
● eine Störung im System vorliegt● der Fahrer das Einparkmanöver nicht erfolgreich abgeschlossen
hat
● das System nicht funktionsbereit ist
Wenn während der Einpark-Anwei‐
sungen ein Gegenstand erkannt wird,
erscheint Stop im Fahrerinforma‐
tionszentrum. Nach Entfernen des
Gegenstands wird das Einparkmanö‐
ver fortgesetzt. Das System wird
deaktiviert, wenn der Gegenstand
nicht entfernt wird. D etwa

Fahren und Bedienung181eine Sekunde lang drücken, um das
System zu aktivieren und nach einer
neuen Parklücke zu suchen.
Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Hinweis
Die Einparkhilfe kann durch Ändern
der Einstellungen im Info-Display
aktiviert und deaktiviert werden.
Falls eine Anhängerkupplung ange‐
bracht ist, muss diese im Menü
ausgewählt werden.
Fahrzeugpersonalisierung 3 108.
Hinweis
Das Einparkhilfesystem erkennt
automatisch eine werkseitig
montierte Anhängerzugvorrichtung.
Beim Einstecken des Steckers wird
es deaktiviert.
Es ist möglich, dass der Sensor
einen nicht existierenden Gegen‐
stand zu erkennen meint, wenn
äußere akustische oder mechani‐
sche Störungen auftreten (Echostö‐
rung).
Nach dem Einleiten eines parallelen
Einparkmanövers reagiert die erwei‐ terte Einparkhilfe möglicherweise
nicht auf Änderungen in der Parklü‐
cke.
Hinweis
Nach der Verwendung muss die
erweiterte Einparkhilfe kalibriert
werden. Um eine optimale Einpark‐
führung zu gewährleisten, ist zuvor

182Fahren und Bedienungeine Fahrleistung von etwa 35 km
auf einer Strecke mit einigen Kurven erforderlich.
Toter-Winkel-Warnung
Die Funktion „Toter-Winkel-
Warnung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im
toten Winkel befinden. Das System
zeigt in den beiden Außenspiegeln
eine visuelle Warnung an, wenn
Objekte erkannt werden, die in den
Innen- oder Außenspiegeln mögli‐
cherweise nicht sichtbar sind.
Die Sensoren des Systems befinden
sich im Stoßfänger auf der linken und rechten Fahrzeugseite.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker
verwenden.
Wenn das System bei einem Über‐
holvorgang ein Fahrzeug im toten
Winkel erkennt, leuchtet im entspre‐
chenden Außenspiegel das orange
Warnsymbol B auf. Wenn der Fahrer
daraufhin den Blinker aktiviert, blinkt
das Warnsymbol B orange, um den
Fahrer vor einem Spurwechsel zu
warnen.
Hinweis
Wenn das überholende Fahrzeug
mindestens 10 km/h schneller als
das überholte Fahrzeug ist, leuchtet
das Warnsymbol B im jeweiligen
Außenspiegel möglicherweise nicht
auf.
Die Funktion „Toter-Winkel-
Warnung“ ist bei Geschwindigkeiten
zwischen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert. Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut
reduziert, erlöschen die Warnsym‐
bole. Wird daraufhin ein Fahrzeug im
toten Winkel erkannt, leuchtet das
Warnsymbol B wie üblich auf der
entsprechenden Seite auf.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
