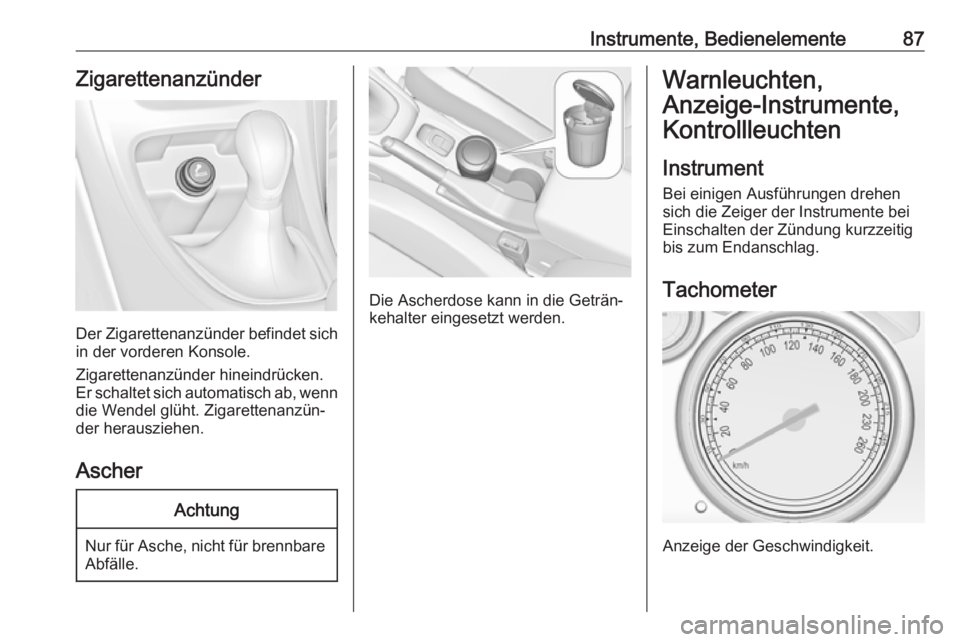

Instrumente, Bedienelemente87Zigarettenanzünder
Der Zigarettenanzünder befindet sich
in der vorderen Konsole.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.

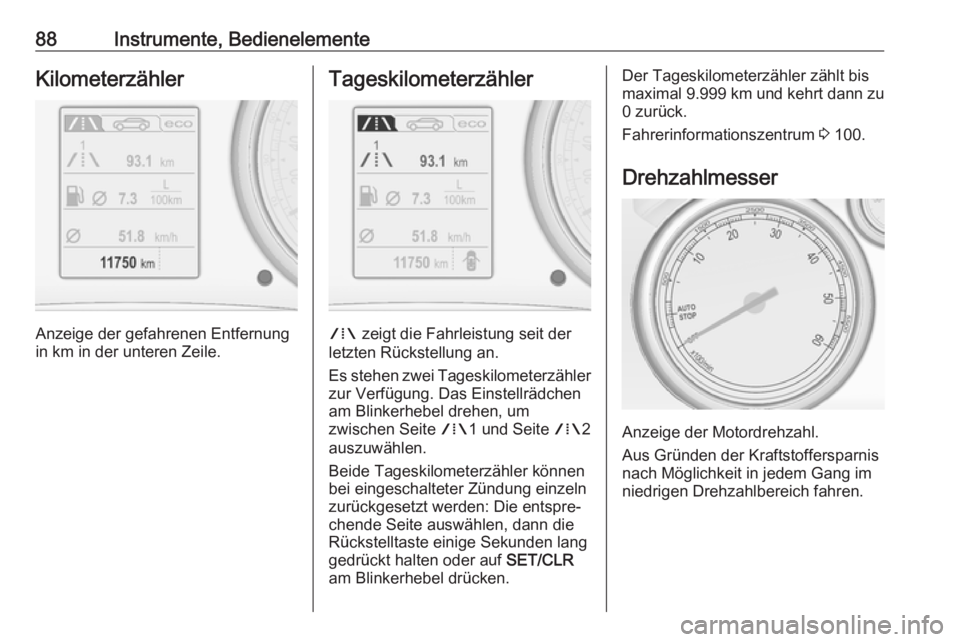

88Instrumente, BedienelementeKilometerzähler
Anzeige der gefahrenen Entfernung
in km in der unteren Zeile.
Tageskilometerzähler
W zeigt die Fahrleistung seit der
letzten Rückstellung an.
Es stehen zwei Tageskilometerzähler
zur Verfügung. Das Einstellrädchen
am Blinkerhebel drehen, um
zwischen Seite W1 und Seite W2
auszuwählen.
Beide Tageskilometerzähler könnenbei eingeschalteter Zündung einzeln zurückgesetzt werden: Die entspre‐
chende Seite auswählen, dann die
Rückstelltaste einige Sekunden lang
gedrückt halten oder auf SET/CLR
am Blinkerhebel drücken.
Der Tageskilometerzähler zählt bis
maximal 9.999 km und kehrt dann zu
0 zurück.
Fahrerinformationszentrum 3 100.
Drehzahlmesser
Anzeige der Motordrehzahl.
Aus Gründen der Kraftstoffersparnis
nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.

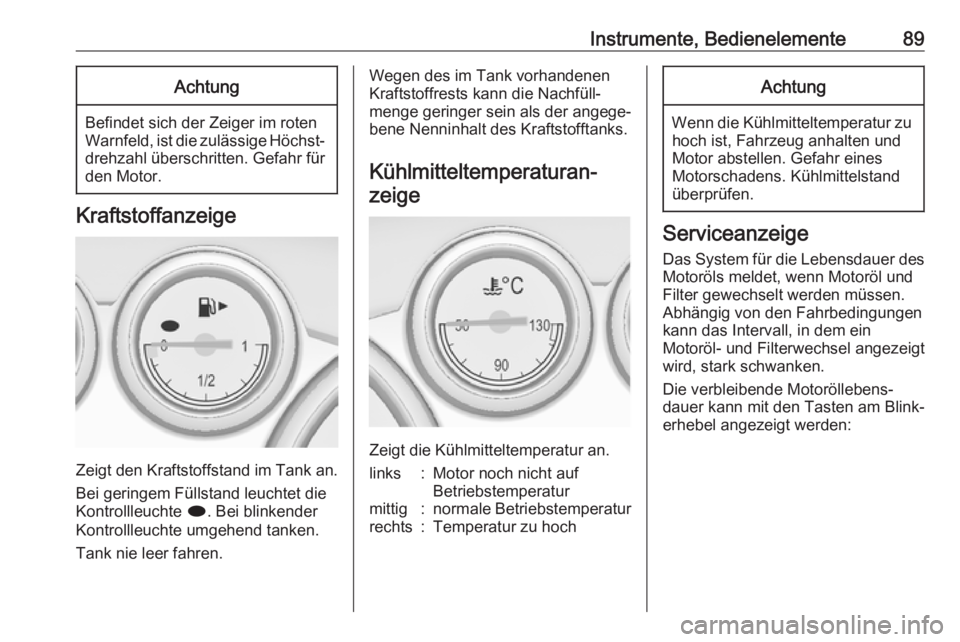

Instrumente, Bedienelemente89Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Kraftstoffstand im Tank an.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i. Bei blinkender
Kontrollleuchte umgehend tanken.
Tank nie leer fahren.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kühlmitteltemperaturan‐ zeige
Zeigt die Kühlmitteltemperatur an.
links:Motor noch nicht auf
Betriebstemperaturmittig:normale Betriebstemperaturrechts:Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines
Motorschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen.
Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein
Motoröl- und Filterwechsel angezeigt
wird, stark schwanken.
Die verbleibende Motoröllebens‐
dauer kann mit den Tasten am Blink‐
erhebel angezeigt werden:

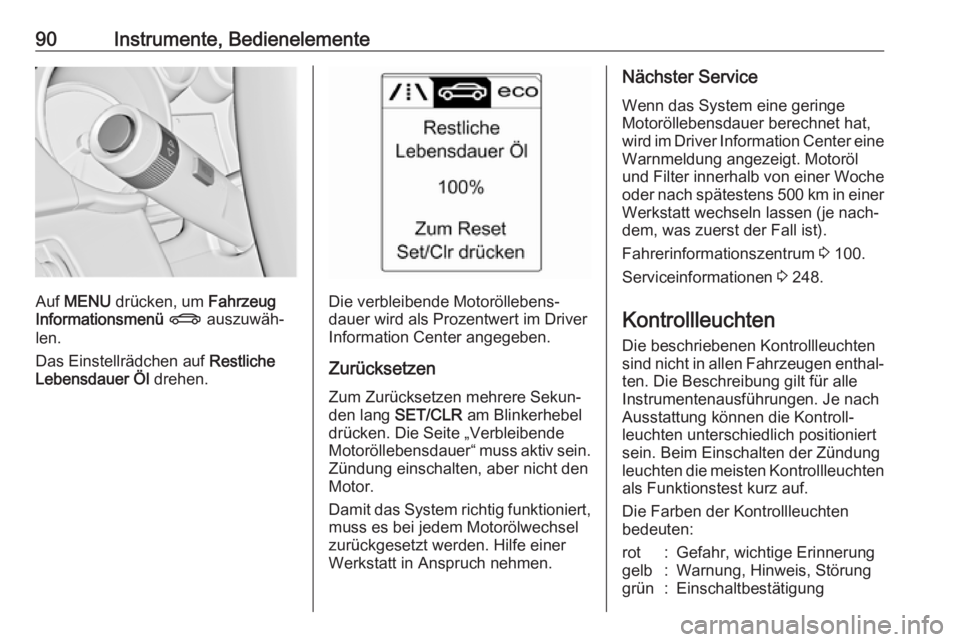

90Instrumente, Bedienelemente
Auf MENU drücken, um Fahrzeug
Informationsmenü X auszuwäh‐
len.
Das Einstellrädchen auf Restliche
Lebensdauer Öl drehen.Die verbleibende Motoröllebens‐
dauer wird als Prozentwert im Driver
Information Center angegeben.
Zurücksetzen
Zum Zurücksetzen mehrere Sekun‐
den lang SET/CLR am Blinkerhebel
drücken. Die Seite „Verbleibende
Motoröllebensdauer“ muss aktiv sein.
Zündung einschalten, aber nicht den
Motor.
Damit das System richtig funktioniert, muss es bei jedem Motorölwechsel
zurückgesetzt werden. Hilfe einer
Werkstatt in Anspruch nehmen.
Nächster Service
Wenn das System eine geringe
Motoröllebensdauer berechnet hat,
wird im Driver Information Center eine Warnmeldung angezeigt. Motoröl
und Filter innerhalb von einer Woche
oder nach spätestens 500 km in einer Werkstatt wechseln lassen (je nach‐
dem, was zuerst der Fall ist).
Fahrerinformationszentrum 3 100.
Serviceinformationen 3 248.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alleInstrumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten
bedeuten:rot:Gefahr, wichtige Erinnerunggelb:Warnung, Hinweis, Störunggrün:Einschaltbestätigung

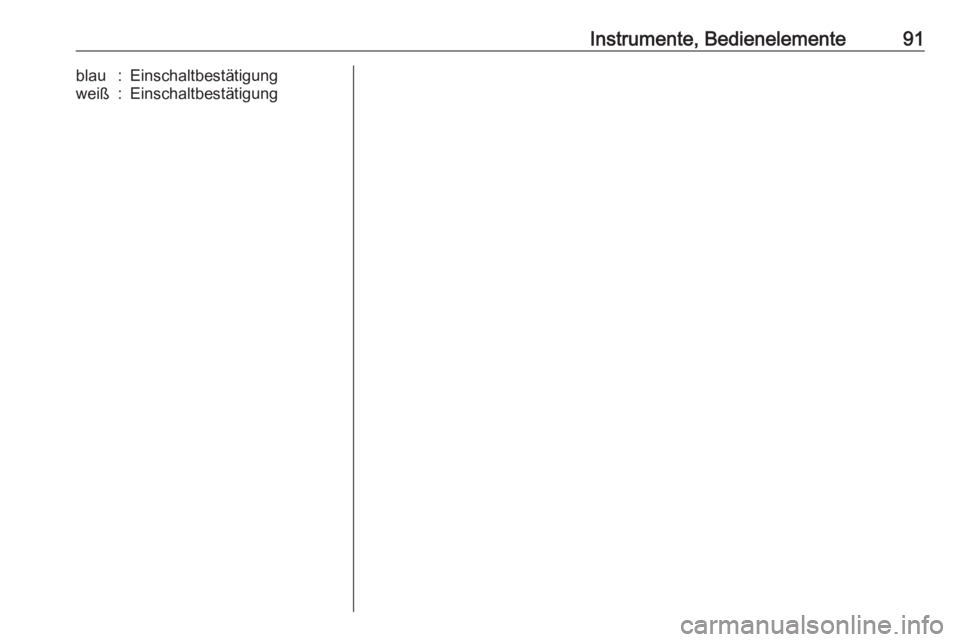

Instrumente, Bedienelemente91blau:Einschaltbestätigungweiß:Einschaltbestätigung

92Instrumente, BedienelementeKontrollleuchten im Instrument

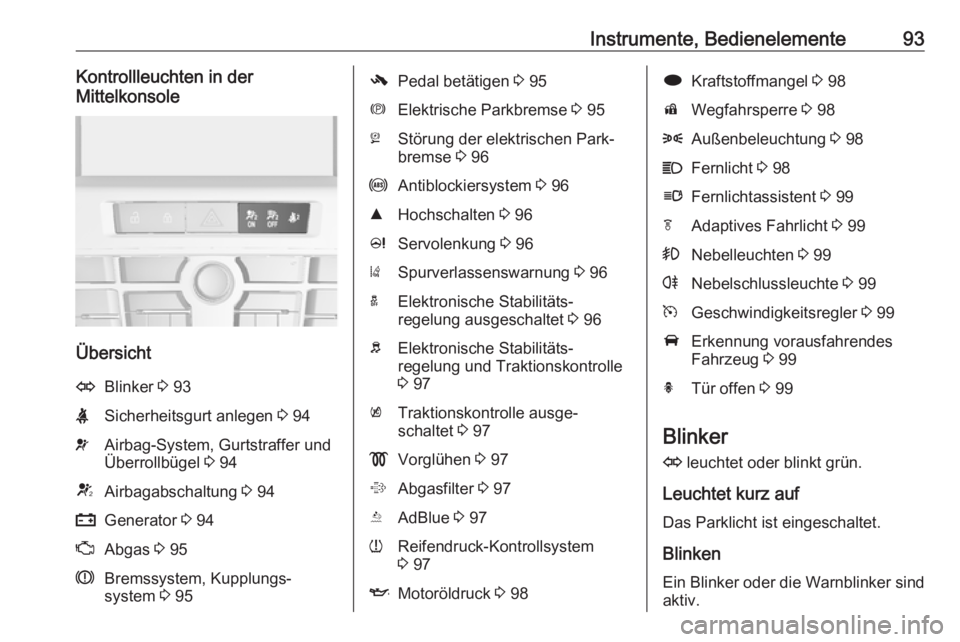

Instrumente, Bedienelemente93Kontrollleuchten in der
Mittelkonsole
Übersicht
OBlinker 3 93XSicherheitsgurt anlegen 3 94vAirbag-System, Gurtstraffer und
Überrollbügel 3 94VAirbagabschaltung 3 94pGenerator 3 94ZAbgas 3 95RBremssystem, Kupplungs‐
system 3 95-Pedal betätigen 3 95mElektrische Parkbremse 3 95jStörung der elektrischen Park‐
bremse 3 96uAntiblockiersystem 3 96RHochschalten 3 96cServolenkung 3 96)Spurverlassenswarnung 3 96aElektronische Stabilitäts‐
regelung ausgeschaltet 3 96bElektronische Stabilitäts‐
regelung und Traktionskontrolle
3 97kTraktionskontrolle ausge‐
schaltet 3 97!Vorglühen 3 97%Abgasfilter 3 97YAdBlue 3 97wReifendruck-Kontrollsystem
3 97IMotoröldruck 3 98iKraftstoffmangel 3 98dWegfahrsperre 3 988Außenbeleuchtung 3 98CFernlicht 3 98lFernlichtassistent 3 99fAdaptives Fahrlicht 3 99>Nebelleuchten 3 99rNebelschlussleuchte 3 99mGeschwindigkeitsregler 3 99AErkennung vorausfahrendes
Fahrzeug 3 99hTür offen 3 99
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz auf
Das Parklicht ist eingeschaltet.
BlinkenEin Blinker oder die Warnblinker sind
aktiv.

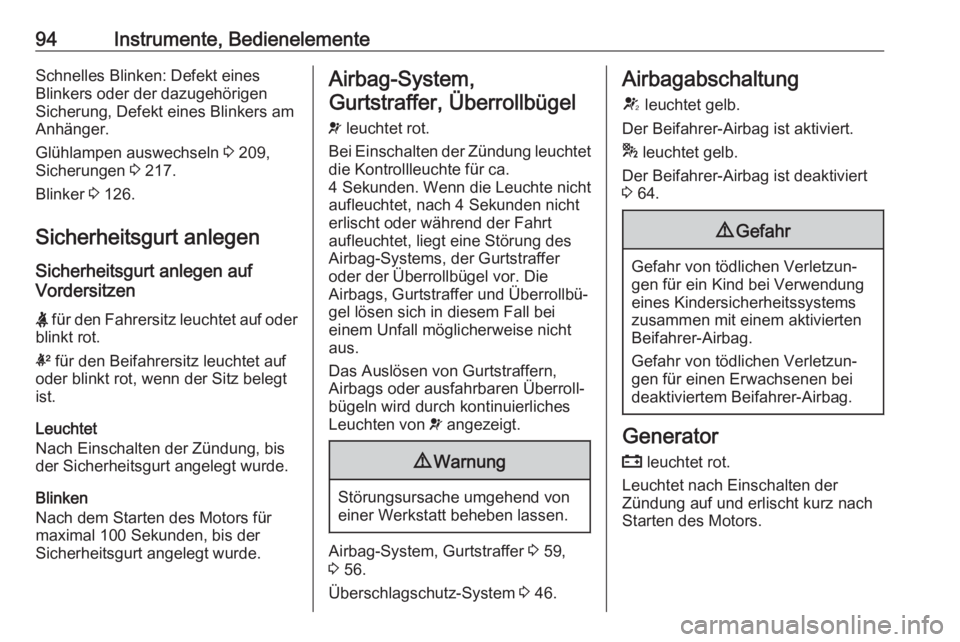

94Instrumente, BedienelementeSchnelles Blinken: Defekt eines
Blinkers oder der dazugehörigen
Sicherung, Defekt eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 209,
Sicherungen 3 217.
Blinker 3 126.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot.
k für den Beifahrersitz leuchtet auf
oder blinkt rot, wenn der Sitz belegt
ist.
Leuchtet
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für
maximal 100 Sekunden, bis der
Sicherheitsgurt angelegt wurde.Airbag-System,
Gurtstraffer, Überrollbügel
v leuchtet rot.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte für ca.
4 Sekunden. Wenn die Leuchte nicht aufleuchtet, nach 4 Sekunden nicht
erlischt oder während der Fahrt
aufleuchtet, liegt eine Störung des
Airbag-Systems, der Gurtstraffer
oder der Überrollbügel vor. Die
Airbags, Gurtstraffer und Überrollbü‐
gel lösen sich in diesem Fall bei
einem Unfall möglicherweise nicht aus.
Das Auslösen von Gurtstraffern,
Airbags oder ausfahrbaren Überroll‐
bügeln wird durch kontinuierliches
Leuchten von v angezeigt.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Airbag-System, Gurtstraffer 3 59,
3 56.
Überschlagschutz-System 3 46.
Airbagabschaltung
V leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 64.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems
zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
