2018.5 OPEL CASCADA Посібник з експлуатації (in Ukrainian)

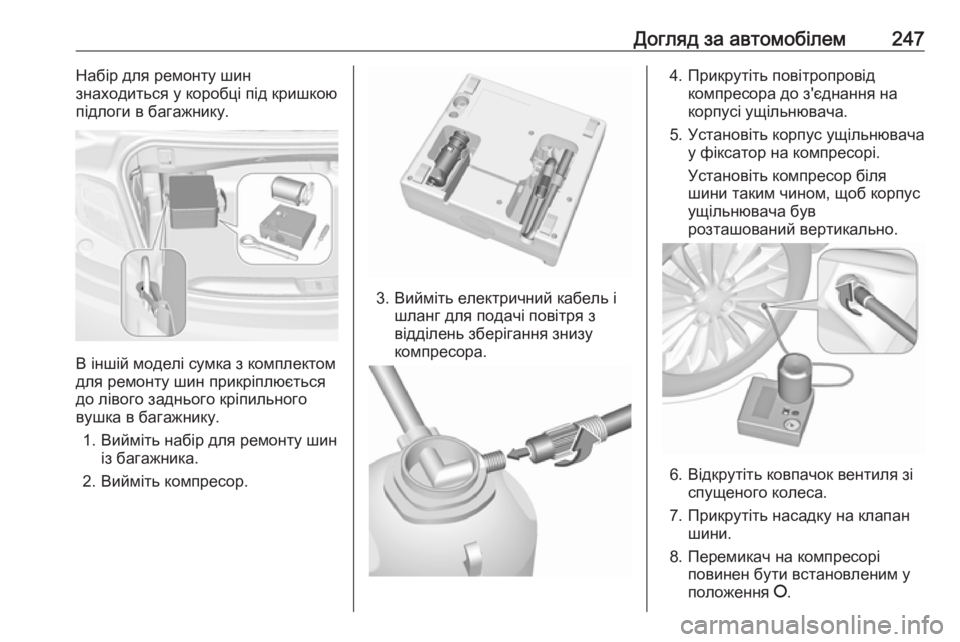

Догляд за автомобілем247Набір для ремонту шин
знаходиться у коробці під кришкою
підлоги в багажнику.
В іншій моделі сумка з комплектом
для ремонту шин прикріплюється
до лівого заднього кріпильного
вушка в багажнику.
1. Вийміть набір для ремонту шин із багажника.
2. Вийміть компресор.
3. Вийміть електричний кабель і шланг для подачі повітря з
відділень зберігання знизу
компресора.
4. Прикрутіть повітропровід компресора до з'єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть насадку на клапан шини.
8. Перемикач на компресорі повинен бути встановленим у
положення J.

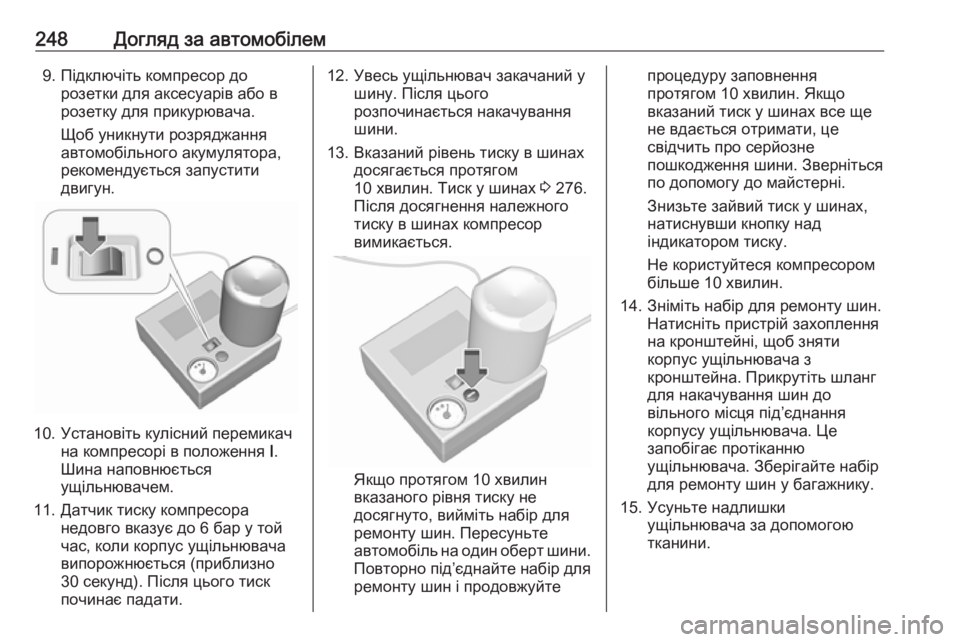

248Догляд за автомобілем9. Підключіть компресор дорозетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
автомобільного акумулятора,
рекомендується запустити
двигун.
10. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
11. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
випорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
12. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
13. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 276.
Після досягнення належного
тиску в шинах компресор
вимикається.
Якщо протягом 10 хвилин вказаного рівня тиску не
досягнуто, вийміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини. Повторно під’єднайте набір для
ремонту шин і продовжуйте
процедуру заповнення
протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу до майстерні.
Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Не користуйтеся компресором
більше 10 хвилин.
14. Зніміть набір для ремонту шин. Натисніть пристрій захоплення
на кронштейні, щоб зняти
корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин до
вільного місця під’єднання
корпусу ущільнювача. Це
запобігає протіканню
ущільнювача. Зберігайте набір
для ремонту шин у багажнику.
15. Усуньте надлишки ущільнювача за допомогою
тканини.

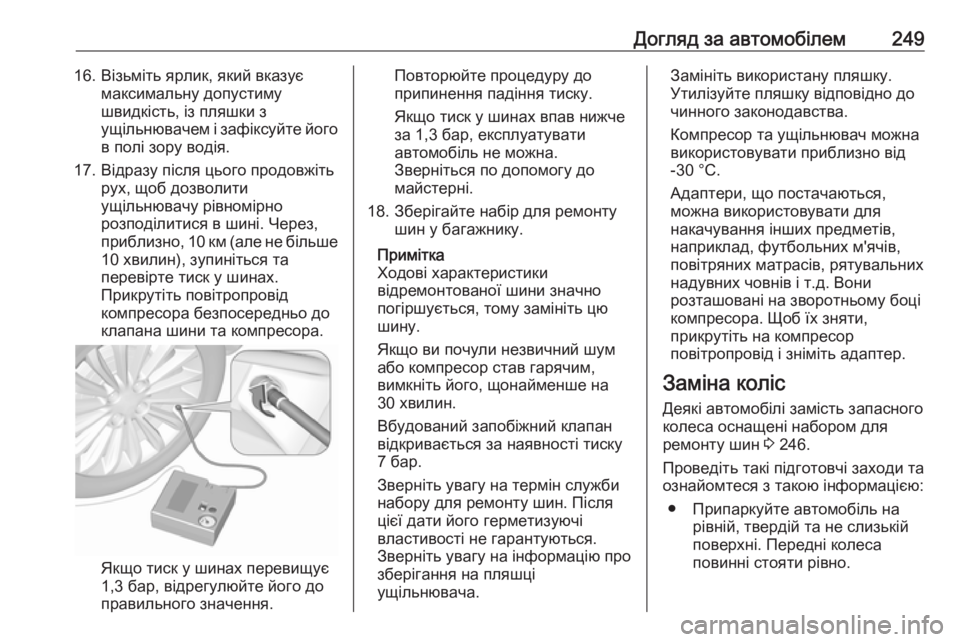

Догляд за автомобілем24916. Візьміть ярлик, який вказуємаксимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
17. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно розподілитися в шині. Через,
приблизно, 10 км (але не більше 10 хвилин), зупиніться та
перевірте тиск у шинах.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
за 1,3 бар, експлуатувати
автомобіль не можна.
Зверніться по допомогу до
майстерні.
18. Зберігайте набір для ремонту шин у багажнику.
Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на 30 хвилин.
Вбудований запобіжний клапан
відкривається за наявності тиску
7 бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати приблизно від
-30 °C.
Адаптери, що постачаються,
можна використовувати для
накачування інших предметів,
наприклад, футбольних м'ячів,
повітряних матрасів, рятувальних
надувних човнів і т.д. Вони
розташовані на зворотньому боці
компресора. Щоб їх зняти,
прикрутіть на компресор
повітропровід і зніміть адаптер.
Заміна коліс Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 246.
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Припаркуйте автомобіль на рівній, твердій та не слизькій
поверхні. Передні колеса
повинні стояти рівно.

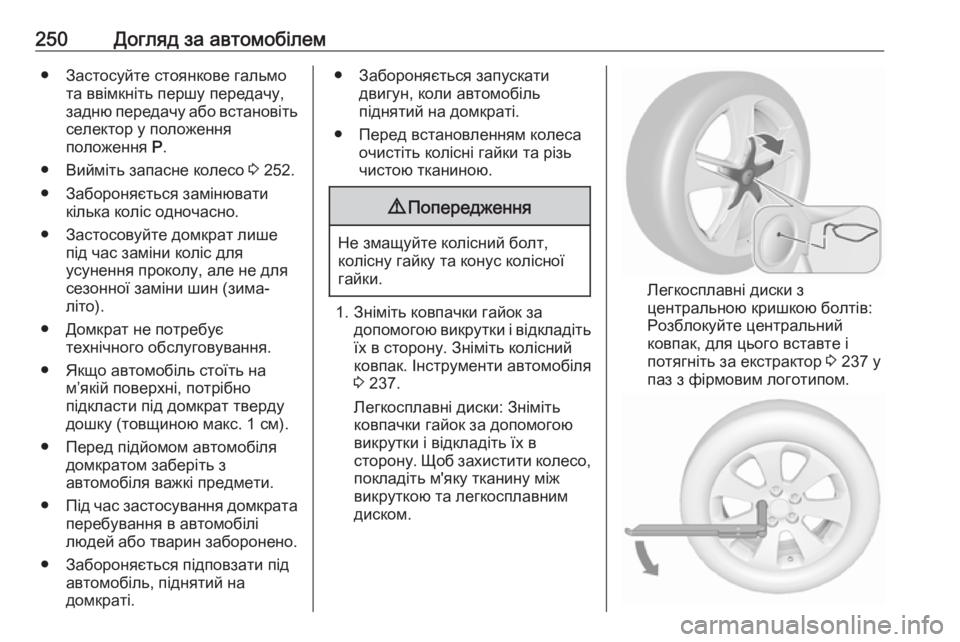

250Догляд за автомобілем● Застосуйте стоянкове гальмота ввімкніть першу передачу,
задню передачу або встановіть
селектор у положення
положення P.
● Вийміть запасне колесо 3 252.
● Забороняється замінювати кілька коліс одночасно.
● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима- літо).
● Домкрат не потребує технічного обслуговування.
● Якщо автомобіль стоїть на м’якій поверхні, потрібно
підкласти під домкрат тверду
дошку (товщиною макс. 1 см).
● Перед підйомом автомобіля домкратом заберіть з
автомобіля важкі предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть ковпачки гайок за допомогою викрутки і відкладіть
їх в сторону. Зніміть колісний
ковпак. Інструменти автомобіля
3 237.
Легкосплавні диски: Зніміть ковпачки гайок за допомогою
викрутки і відкладіть їх в
сторону. Щоб захистити колесо,
покладіть м'яку тканину між
викруткою та легкосплавним
диском.
Легкосплавні диски з
центральною кришкою болтів:
Розблокуйте центральний
ковпак, для цього вставте і
потягніть за екстрактор 3 237 у
паз з фірмовим логотипом.

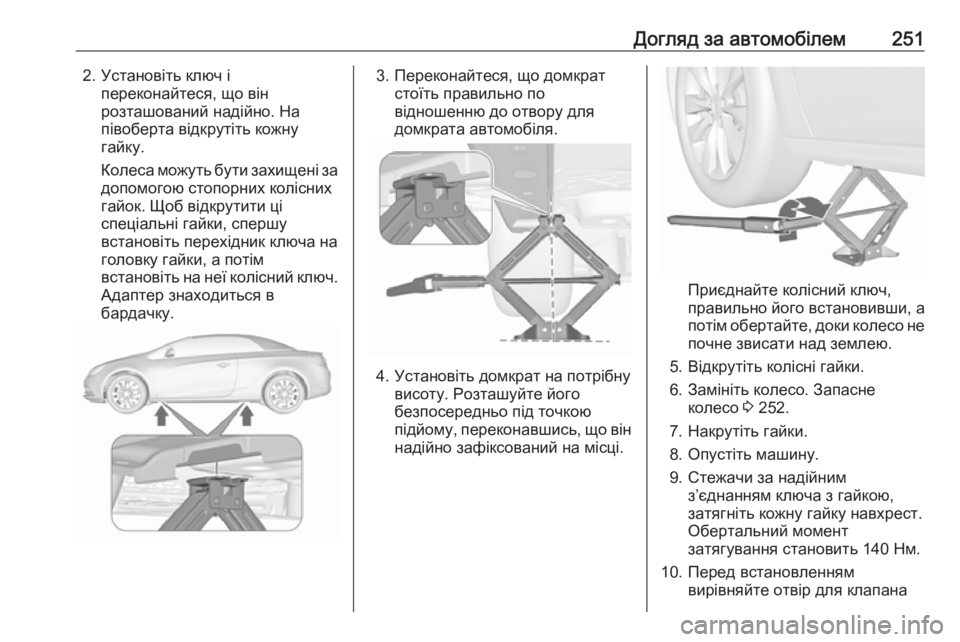

Догляд за автомобілем2512. Установіть ключ іпереконайтеся, що він
розташований надійно. На
півоберта відкрутіть кожну
гайку.
Колеса можуть бути захищені за допомогою стопорних колісних
гайок. Щоб відкрутити ці
спеціальні гайки, спершу
встановіть перехідник ключа на
головку гайки, а потім
встановіть на неї колісний ключ. Адаптер знаходиться в
бардачку.3. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.
4. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Приєднайте колісний ключ,
правильно його встановивши, а
потім обертайте, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо. Запасне колесо 3 252.
7. Накрутіть гайки.
8. Опустіть машину.
9. Стежачи за надійним з’єднанням ключа з гайкою,
затягніть кожну гайку навхрест.
Обертальний момент
затягування становить 140 Нм.
10. Перед встановленням вирівняйте отвір для клапана

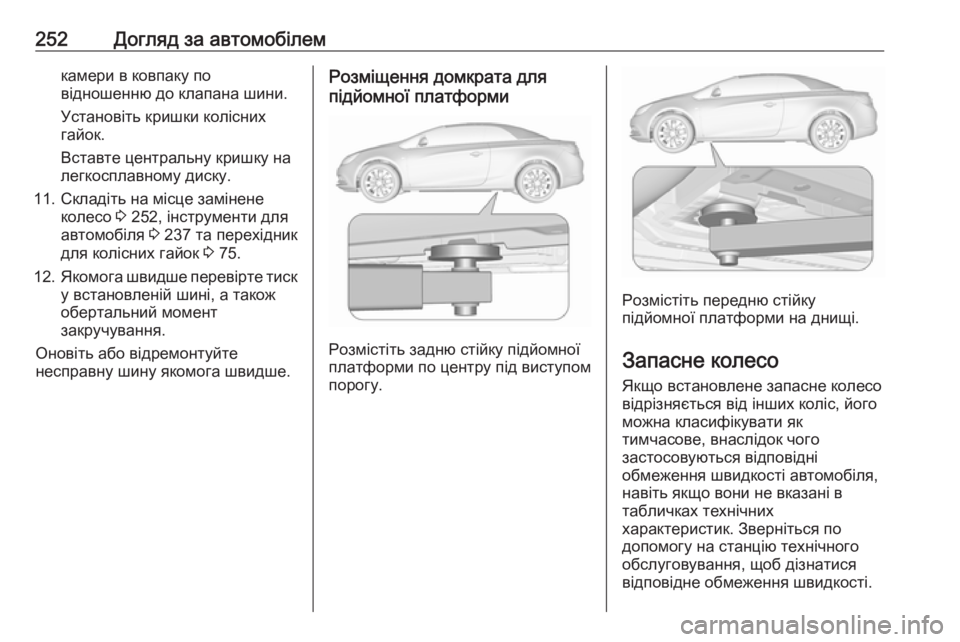

252Догляд за автомобілемкамери в ковпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.
Вставте центральну кришку на
легкосплавному диску.
11. Складіть на місце замінене колесо 3 252, інструменти для
автомобіля 3 237 та перехідник
для колісних гайок 3 75.
12. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.Розміщення домкрата для
підйомної платформи
Розмістіть задню стійку підйомної
платформи по центру під виступом порогу.
Розмістіть передню стійку
підйомної платформи на днищі.
Запасне колесо
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані в
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.

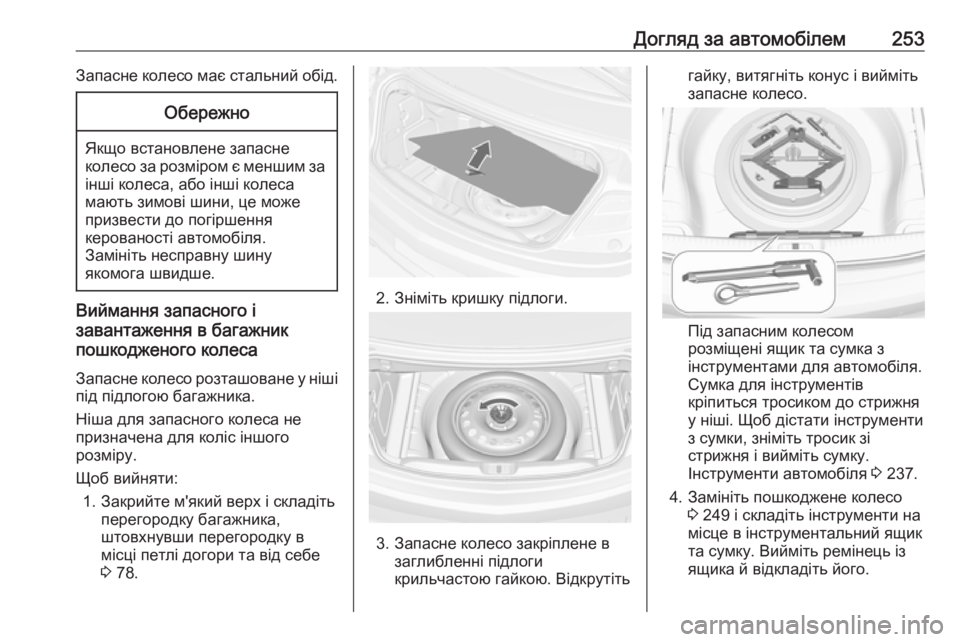

Догляд за автомобілем253Запасне колесо має стальний обід.Обережно
Якщо встановлене запасне
колесо за розміром є меншим за інші колеса, або інші колеса
мають зимові шини, це може
призвести до погіршення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Виймання запасного і
завантаження в багажник
пошкодженого колеса
Запасне колесо розташоване у ніші під підлогою багажника.
Ніша для запасного колеса не
призначена для коліс іншого
розміру.
Щоб вийняти: 1. Закрийте м'який верх і складіть перегородку багажника,
штовхнувши перегородку в
місці петлі догори та від себе
3 78.2. Зніміть кришку підлоги.
3. Запасне колесо закріплене в
заглибленні підлоги
крильчастою гайкою. Відкрутіть
гайку, витягніть конус і вийміть
запасне колесо.
Під запасним колесом
розміщені ящик та сумка з
інструментами для автомобіля.
Сумка для інструментів
кріпиться тросиком до стрижня
у ніші. Щоб дістати інструменти
з сумки, зніміть тросик зі
стрижня і вийміть сумку.
Інструменти автомобіля 3 237.
4. Замініть пошкоджене колесо 3 249 і складіть інструменти на
місце в інструментальний ящик
та сумку. Вийміть ремінець із
ящика й відкладіть його.

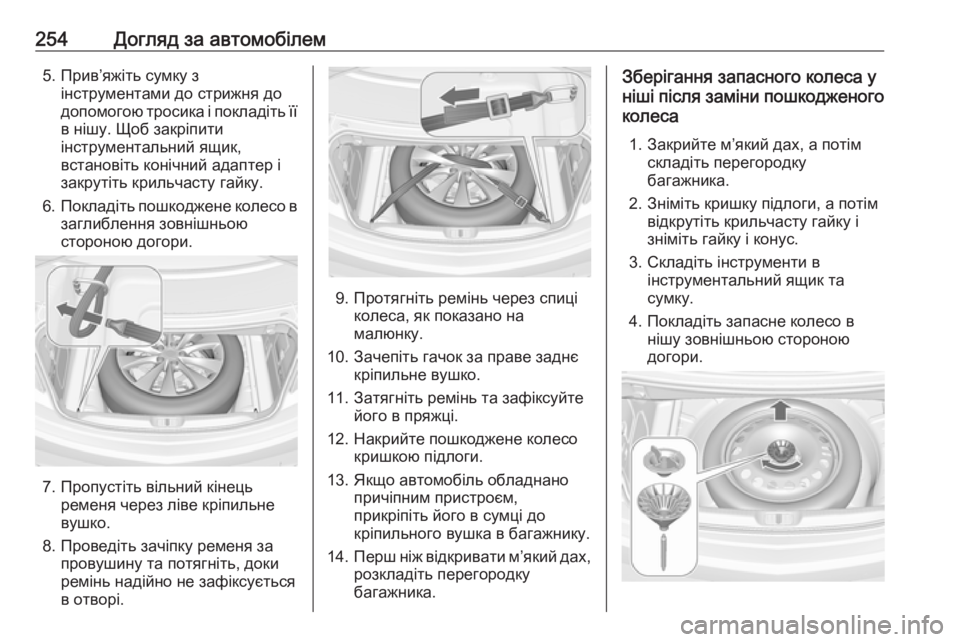

254Догляд за автомобілем5. Прив’яжіть сумку зінструментами до стрижня до
допомогою тросика і покладіть її
в нішу. Щоб закріпити
інструментальний ящик,
встановіть конічний адаптер і
закрутіть крильчасту гайку.
6. Покладіть пошкоджене колесо в
заглиблення зовнішньою
стороною догори.
7. Пропустіть вільний кінець ременя через ліве кріпильне
вушко.
8. Проведіть зачіпку ременя за провушину та потягніть, доки
ремінь надійно не зафіксується
в отворі.
9. Протягніть ремінь через спиці колеса, як показано на
малюнку.
10. Зачепіть гачок за праве заднє кріпильне вушко.
11. Затягніть ремінь та зафіксуйте його в пряжці.
12. Накрийте пошкоджене колесо кришкою підлоги.
13. Якщо автомобіль обладнано причіпним пристроєм,
прикріпіть його в сумці до
кріпильного вушка в багажнику.
14. Перш ніж відкривати м’який дах,
розкладіть перегородку
багажника.
Зберігання запасного колеса у
ніші після заміни пошкодженого колеса
1. Закрийте м’який дах, а потім складіть перегородку
багажника.
2. Зніміть кришку підлоги, а потім відкрутіть крильчасту гайку і
зніміть гайку і конус.
3. Складіть інструменти в інструментальний ящик та
сумку.
4. Покладіть запасне колесо в нішу зовнішньою стороною
догори.
