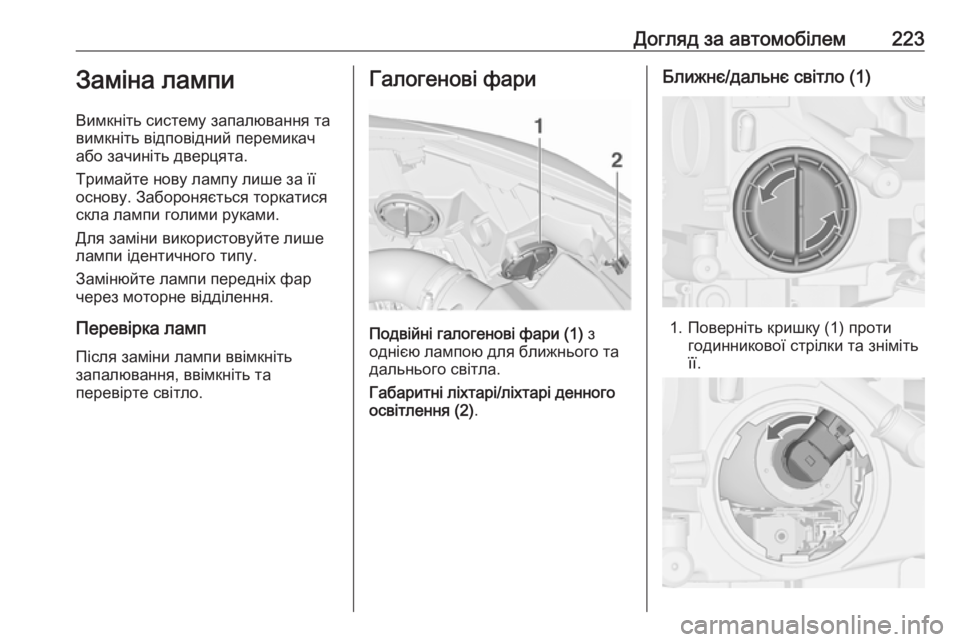

Догляд за автомобілем223Заміна лампи
Вимкніть систему запалювання та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Перевірка ламп Після заміни лампи ввімкніть
запалювання, ввімкніть та
перевірте світло.Галогенові фари
Подвійні галогенові фари (1) з
однією лампою для ближнього та
дальнього світла.
Габаритні ліхтарі/ліхтарі денного
освітлення (2) .
Ближнє/дальнє світло (1)
1. Поверніть кришку (1) проти
годинникової стрілки та зніміть
її.

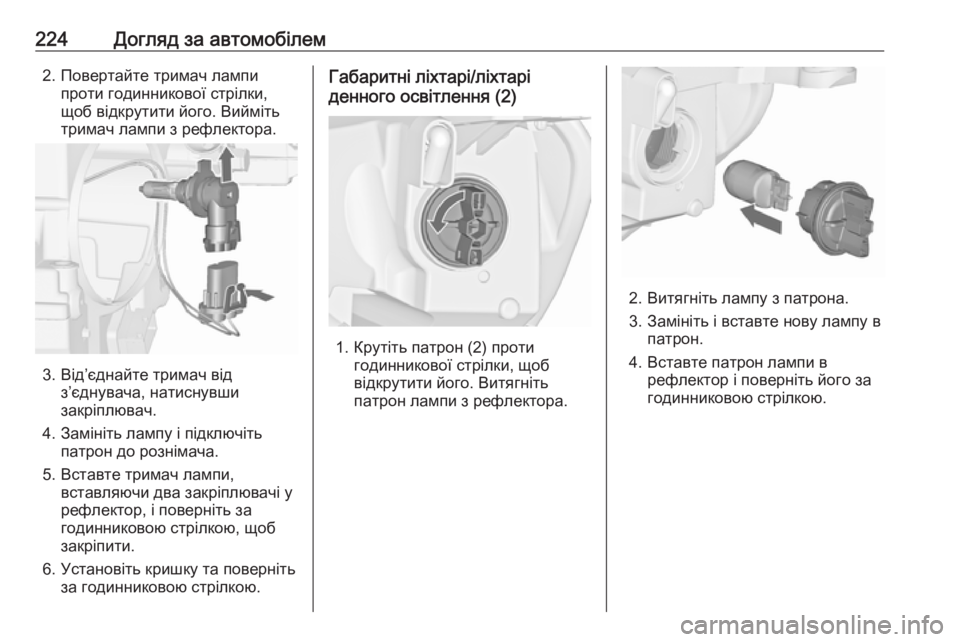

224Догляд за автомобілем2. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від’єднайте тримач від з’єднувача, натиснувшизакріплювач.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, вставляючи два закріплювачі урефлектор, і поверніть за
годинниковою стрілкою, щоб
закріпити.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Габаритні ліхтарі/ліхтарі
денного освітлення (2)
1. Крутіть патрон (2) проти годинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з рефлектора.
2. Витягніть лампу з патрона.
3. Замініть і вставте нову лампу в патрон.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.

Догляд за автомобілем225Адаптивна системаголовного освітлення9 Небезпека
У адаптивній системі головного
освітлення використовуються
ксенонові фари.
Ксенонові фари працюють під
надзвичайно високою напругою.
Не торкайтеся їх. Заміну
лампочок потрібно проводити у
майстерні.
Лампи для переднього
указівника повороту і освітлення поворотів можуть бути змінені.
Габаритні ліхтарі та ліхтарі денногоосвітлення виконані як світлодіоди,
тому замінити їх не можна.
Освітлення на різких поворотах
1. Поверніть кришку проти годинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Витягніть лампу з патрона.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, вставляючи два закріплювачі у
рефлектор, і поверніть за
годинниковою стрілкою, щоб
закріпити.
6. Установіть кришку та поверніть за годинниковою стрілкою.

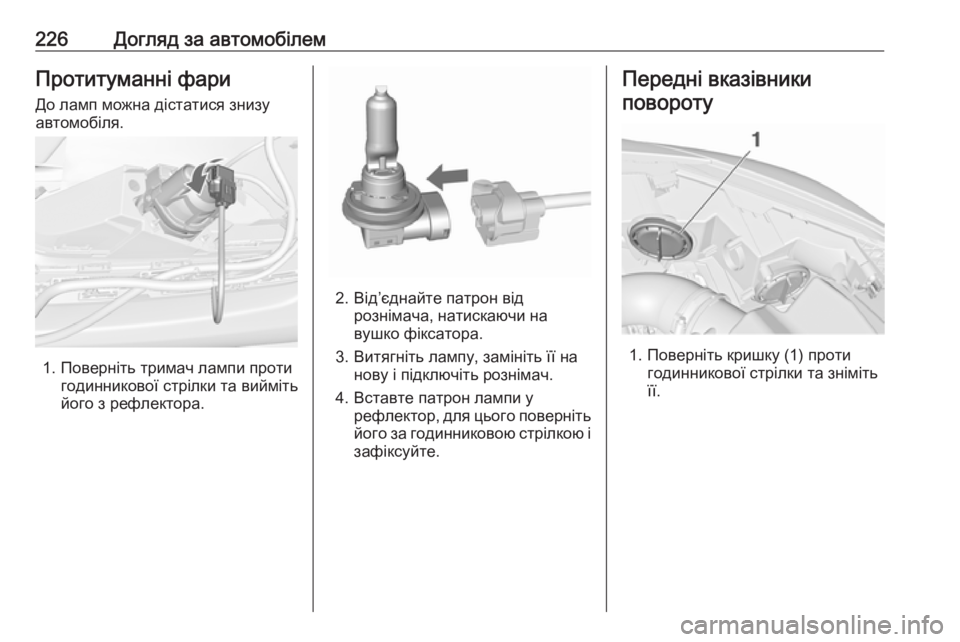

226Догляд за автомобілемПротитуманні фари
До ламп можна дістатися знизу
автомобіля.
1. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.
2. Від’єднайте патрон від рознімача, натискаючи на
вушко фіксатора.
3. Витягніть лампу, замініть її на нову і підключіть рознімач.
4. Вставте патрон лампи у рефлектор, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
Передні вказівники
повороту
1. Поверніть кришку (1) проти годинникової стрілки та зніміть
її.

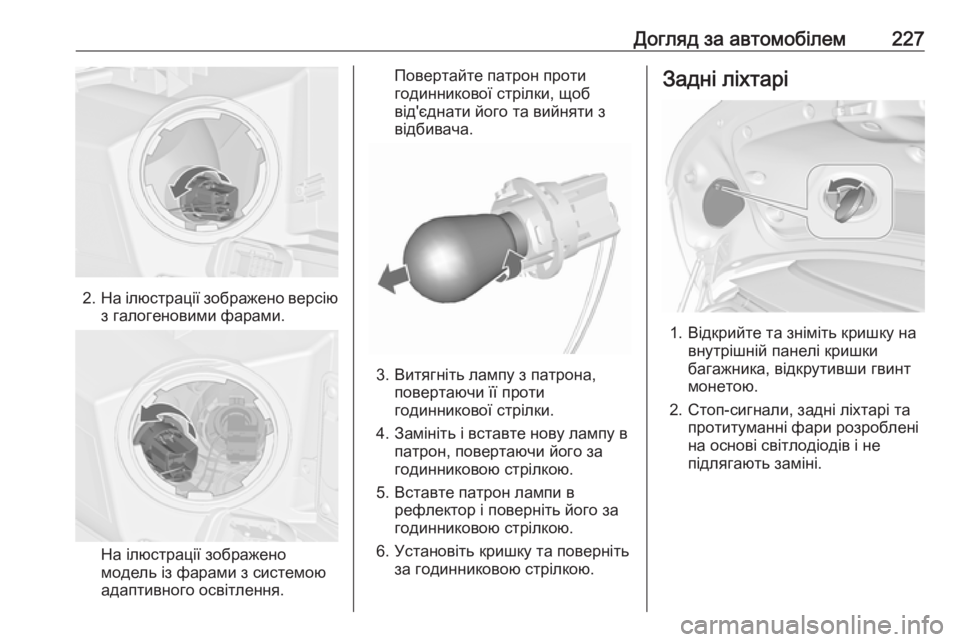

Догляд за автомобілем227
2.На ілюстрації зображено версію
з галогеновими фарами.
На ілюстрації зображено
модель із фарами з системою
адаптивного освітлення.
Повертайте патрон проти
годинникової стрілки, щоб
від'єднати його та вийняти з
відбивача.
3. Витягніть лампу з патрона, повертаючи її проти
годинникової стрілки.
4. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
5. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Задні ліхтарі
1. Відкрийте та зніміть кришку на внутрішній панелі кришкибагажника, відкрутивши гвинт
монетою.
2. Стоп-сигнали, задні ліхтарі та протитуманні фари розроблені
на основі світлодіодів і не
підлягають заміні.

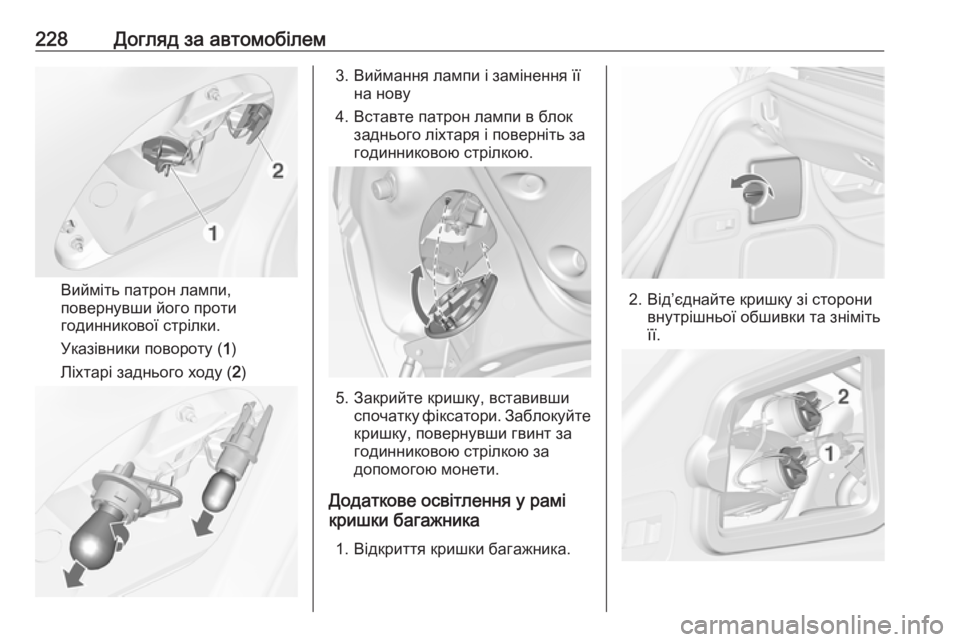

228Догляд за автомобілем
Вийміть патрон лампи,
повернувши його проти
годинникової стрілки.
Указівники повороту ( 1)
Ліхтарі заднього ходу ( 2)
3. Виймання лампи і замінення її
на нову
4. Вставте патрон лампи в блок заднього ліхтаря і поверніть за
годинниковою стрілкою.
5. Закрийте кришку, вставивши спочатку фіксатори. Заблокуйте
кришку, повернувши гвинт за
годинниковою стрілкою за допомогою монети.
Додаткове освітлення у рамі
кришки багажника
1. Відкриття кришки багажника.
2. Від’єднайте кришку зі сторони внутрішньої обшивки та зніміть
її.

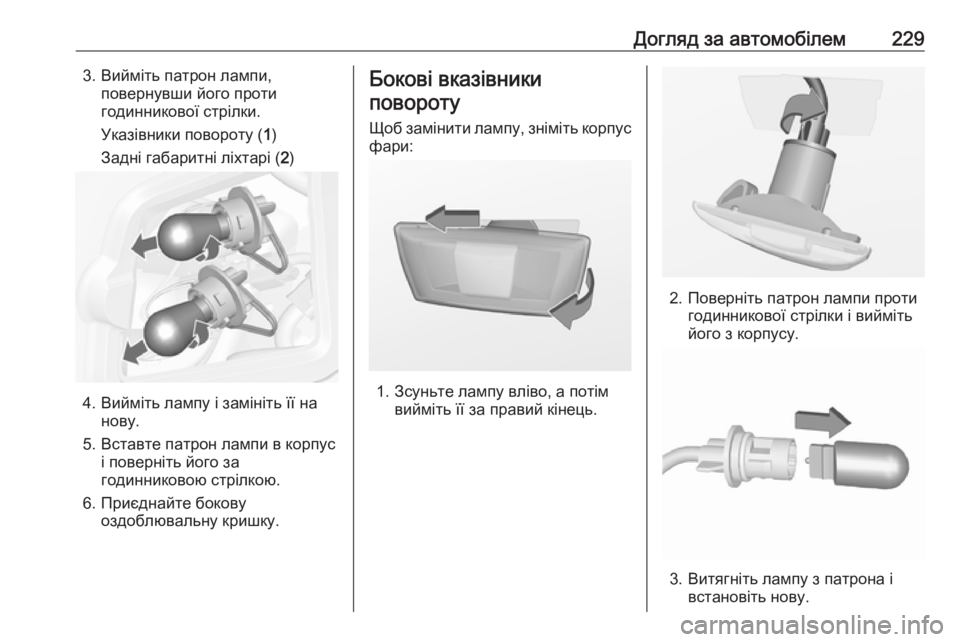

Догляд за автомобілем2293. Вийміть патрон лампи,повернувши його протигодинникової стрілки.
Указівники повороту ( 1)
Задні габаритні ліхтарі ( 2)
4. Вийміть лампу і замініть її на
нову.
5. Вставте патрон лампи в корпус і поверніть його загодинниковою стрілкою.
6. Приєднайте бокову оздоблювальну кришку.
Бокові вказівники
повороту
Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.

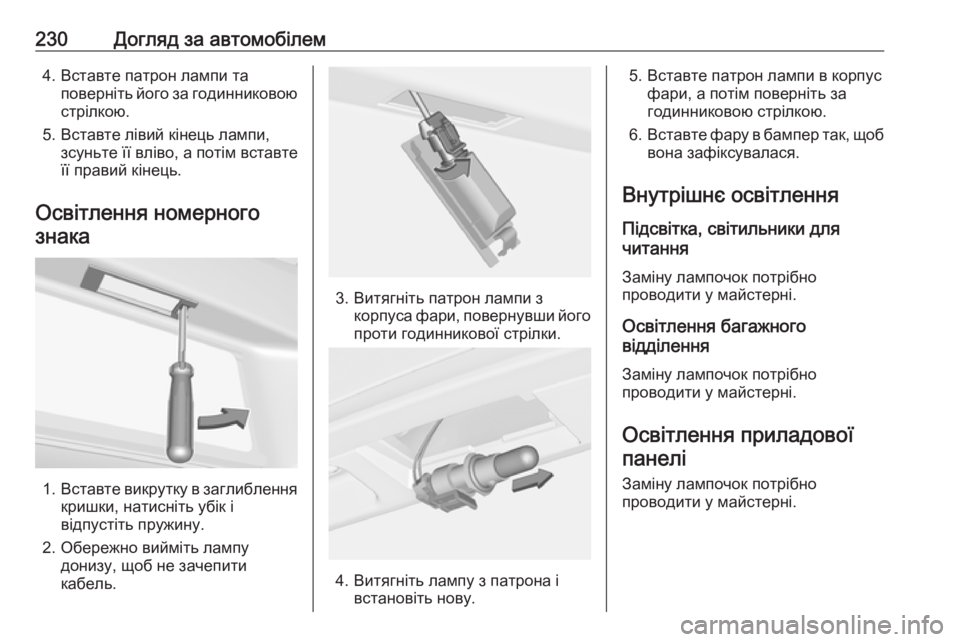

230Догляд за автомобілем4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Обережно вийміть лампу донизу, щоб не зачепити
кабель.
3. Витягніть патрон лампи з корпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпусфари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Внутрішнє освітлення Підсвітка, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладової панелі
Заміну лампочок потрібно
проводити у майстерні.
