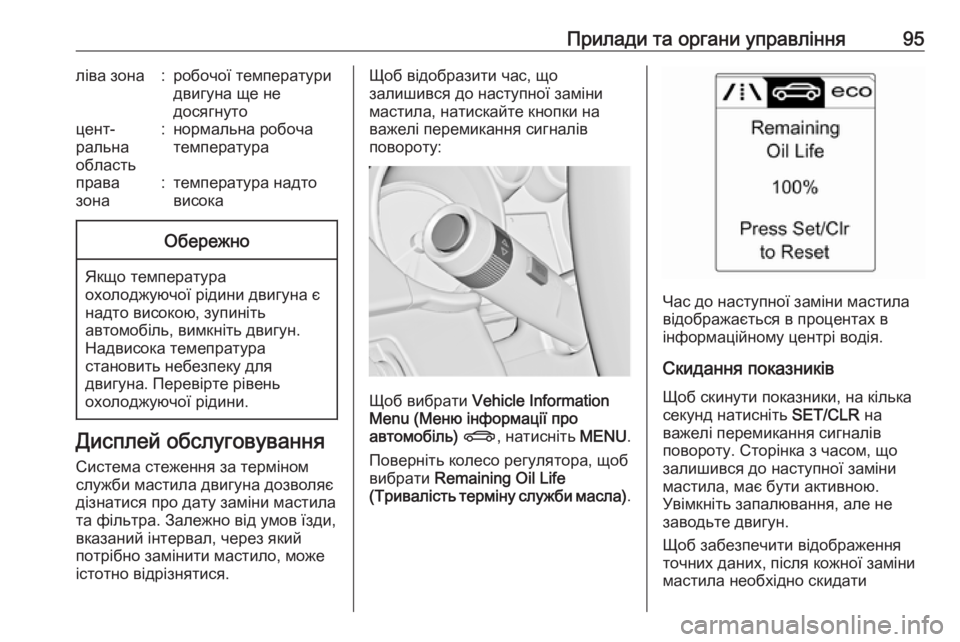

Прилади та органи управління95ліва зона:робочої температури
двигуна ще не
досягнутоцент‐
ральна
область:нормальна робоча
температураправа
зона:температура надто
високаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система стеження за терміном
служби мастила двигуна дозволяє
дізнатися про дату заміни мастила
та фільтра. Залежно від умов їзди,
вказаний інтервал, через який
потрібно замінити мастило, може
істотно відрізнятися.
Щоб відобразити час, що
залишився до наступної заміни
мастила, натискайте кнопки на важелі перемикання сигналів
повороту:
Щоб вибрати Vehicle Information
Menu (Меню інформації про
автомобіль) X , натисніть MENU.
Поверніть колесо регулятора, щоб
вибрати Remaining Oil Life
( Тривалість терміну служби масла) .
Час до наступної заміни мастила
відображається в процентах в
інформаційному центрі водія.
Скидання показників Щоб скинути показники, на кілька
секунд натисніть SET/CLR на
важелі перемикання сигналів
повороту. Сторінка з часом, що
залишився до наступної заміни
мастила, має бути активною.
Увімкніть запалювання, але не заводьте двигун.
Щоб забезпечити відображення
точних даних, після кожної заміни
мастила необхідно скидати

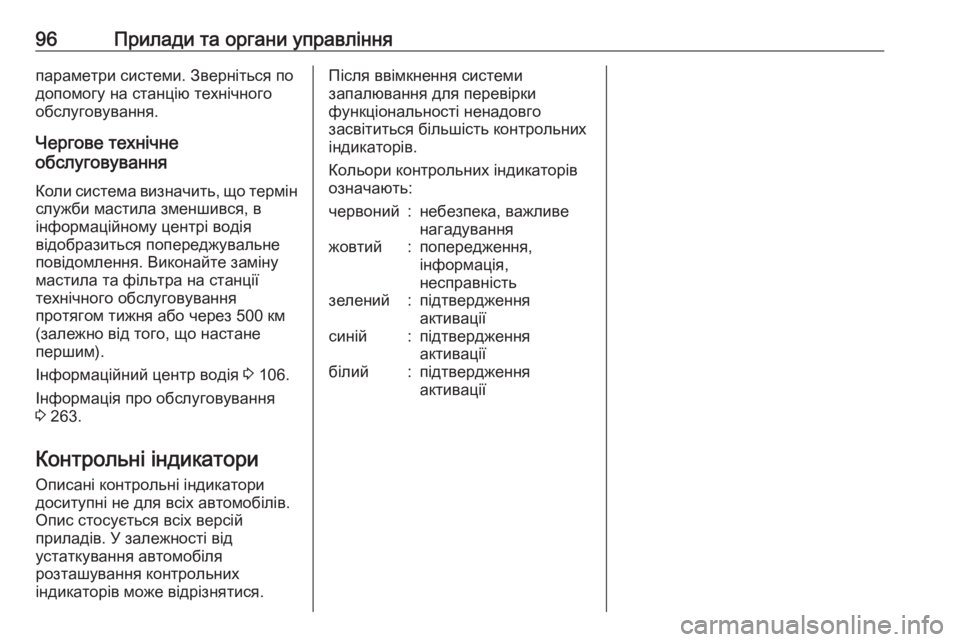

96Прилади та органи управлінняпараметри системи. Зверніться по
допомогу на станцію технічного
обслуговування.
Чергове технічне
обслуговування
Коли система визначить, що термін
служби мастила зменшився, в
інформаційному центрі водія
відобразиться попереджувальне
повідомлення. Виконайте заміну
мастила та фільтра на станції
технічного обслуговування
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Інформаційний центр водія 3 106.
Інформація про обслуговування
3 263.
Контрольні індикатори
Описані контрольні індикатори
доситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.Після ввімкнення системи
запалювання для перевірки
функціональності ненадовго
засвітиться більшість контрольних
індикаторів.
Кольори контрольних індикаторів означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

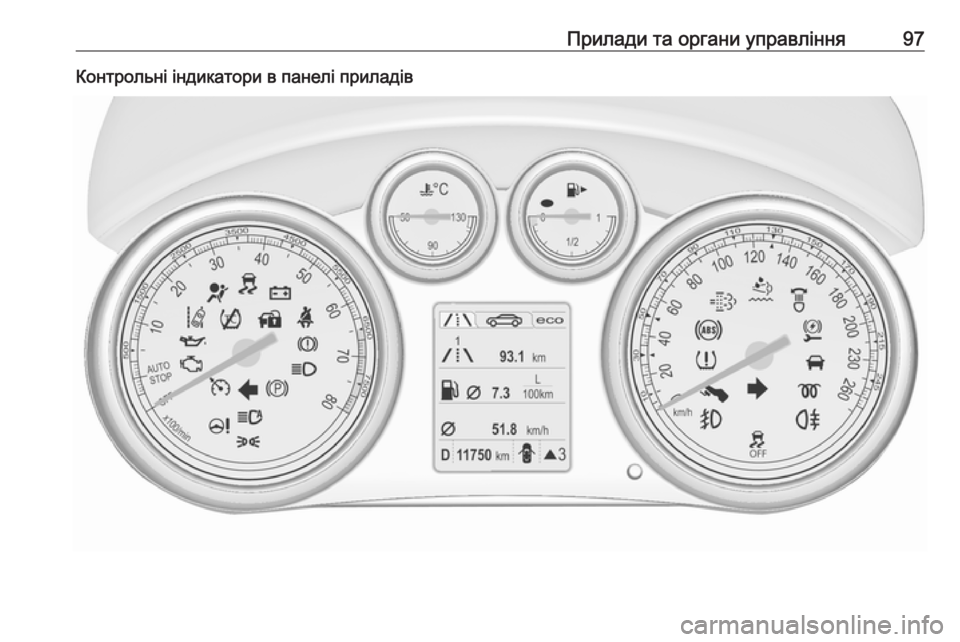

Прилади та органи управління97Контрольні індикатори в панелі приладів

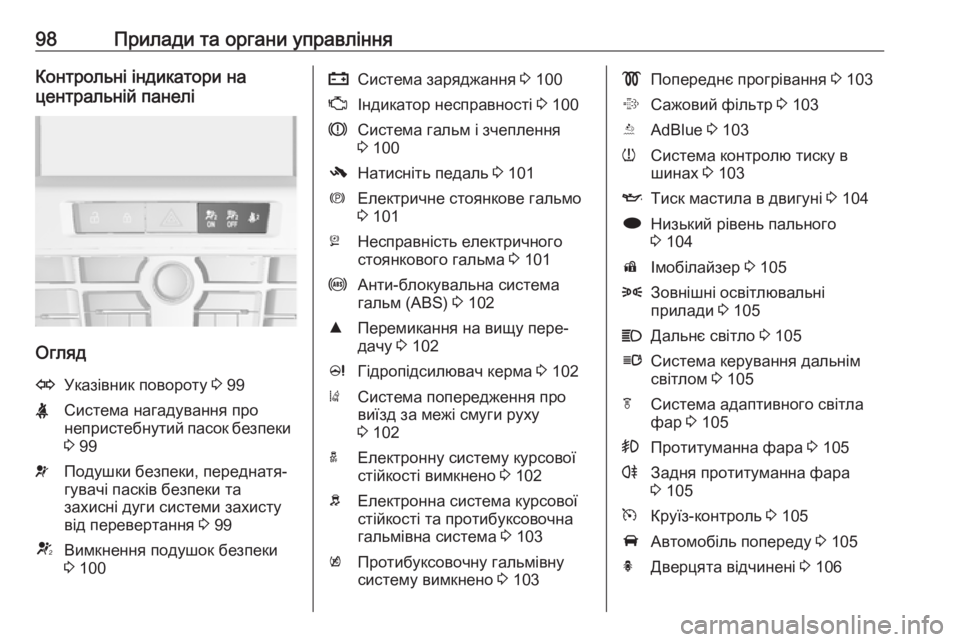

98Прилади та органи управлінняКонтрольні індикатори на
центральній панелі
Огляд
OУказівник повороту 3 99XСистема нагадування про
непристебнутий пасок безпеки
3 99vПодушки безпеки, переднатя‐
гувачі пасків безпеки та
захисні дуги системи захисту
від перевертання 3 99VВимкнення подушок безпеки
3 100pСистема заряджання 3 100ZІндикатор несправності 3 100RСистема гальм і зчеплення
3 100-Натисніть педаль 3 101mЕлектричне стоянкове гальмо
3 101jНесправність електричного
стоянкового гальма 3 101uАнти-блокувальна система
гальм (ABS) 3 102RПеремикання на вищу пере‐
дачу 3 102cГідропідсилювач керма 3 102)Система попередження про
виїзд за межі смуги руху
3 102aЕлектронну систему курсової
стійкості вимкнено 3 102bЕлектронна система курсової
стійкості та протибуксовочна
гальмівна система 3 103kПротибуксовочну гальмівну
систему вимкнено 3 103!Попереднє прогрівання 3 103%Сажовий фільтр 3 103YAdBlue 3 103wСистема контролю тиску в
шинах 3 103IТиск мастила в двигуні 3 104iНизький рівень пального
3 104dІмобілайзер 3 1058Зовнішні освітлювальні
прилади 3 105CДальнє світло 3 105lСистема керування дальнім
світлом 3 105fСистема адаптивного світла
фар 3 105>Протитуманна фара 3 105rЗадня протитуманна фара
3 105mКруїз-контроль 3 105AАвтомобіль попереду 3 105hДверцята відчинені 3 106

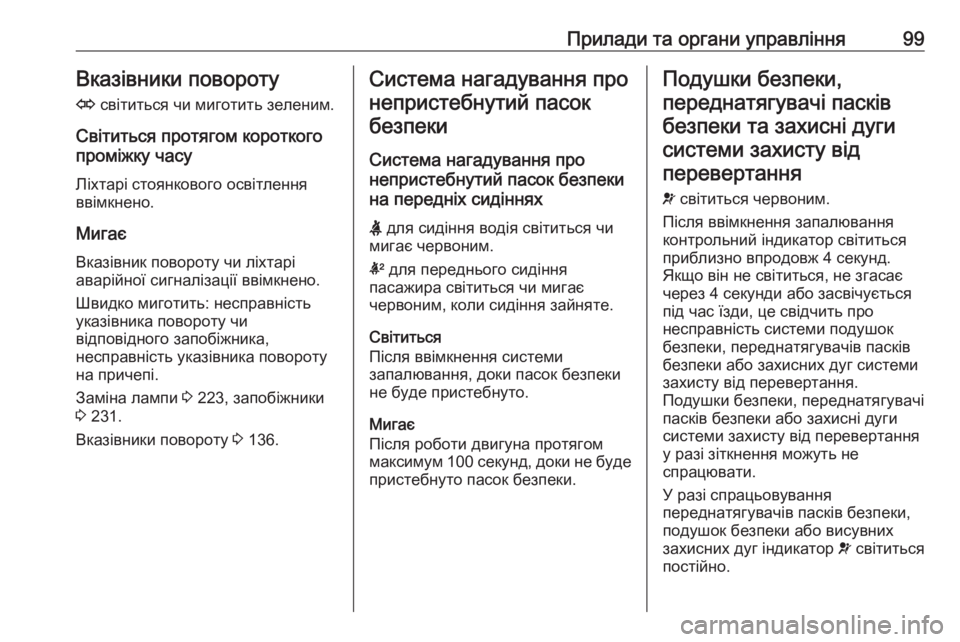

Прилади та органи управління99Вказівники поворотуO світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає Вказівник повороту чи ліхтарі
аварійної сигналізації ввімкнено.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 223, запобіжники
3 231.
Вказівники повороту 3 136.Система нагадування про
непристебнутий пасокбезпеки
Система нагадування про
непристебнутий пасок безпеки
на передніх сидіннях
X для сидіння водія світиться чи
мигає червоним.
k для переднього сидіння
пасажира світиться чи мигає
червоним, коли сидіння зайняте.
Світиться
Після ввімкнення системи
запалювання, доки пасок безпеки
не буде пристебнуто.
Мигає
Після роботи двигуна протягом
максимум 100 секунд, доки не буде пристебнуто пасок безпеки.Подушки безпеки,
переднатягувачі пасків безпеки та захисні дугисистеми захисту відперевертання
v світиться червоним.
Після ввімкнення запалювання
контрольний індикатор світиться
приблизно впродовж 4 секунд.
Якщо він не світиться, не згасає
через 4 секунди або засвічується
під час їзди, це свідчить про
несправність системи подушок
безпеки, переднатягувачів пасків
безпеки або захисних дуг системи
захисту від перевертання.
Подушки безпеки, переднатягувачі
пасків безпеки або захисні дуги
системи захисту від перевертання
у разі зіткнення можуть не
спрацювати.
У разі спрацьовування
переднатягувачів пасків безпеки,
подушок безпеки або висувних
захисних дуг індикатор v світиться
постійно.

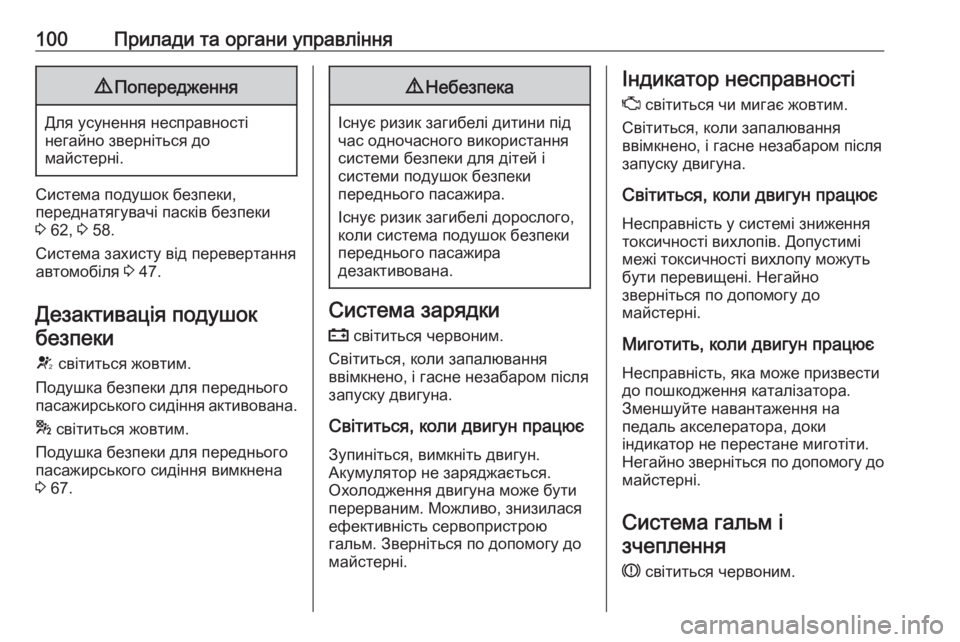

100Прилади та органи управління9Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Система подушок безпеки,
переднатягувачі пасків безпеки
3 62, 3 58.
Система захисту від перевертання
автомобіля 3 47.
Дезактивація подушок безпеки
V світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння активована.
* світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 67.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли запалювання
ввімкнено, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності
Z світиться чи мигає жовтим.
Світиться, коли запалювання
ввімкнено, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Миготить, коли двигун працює Несправність, яка може призвести
до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до
майстерні.
Система гальм і зчеплення
R світиться червоним.

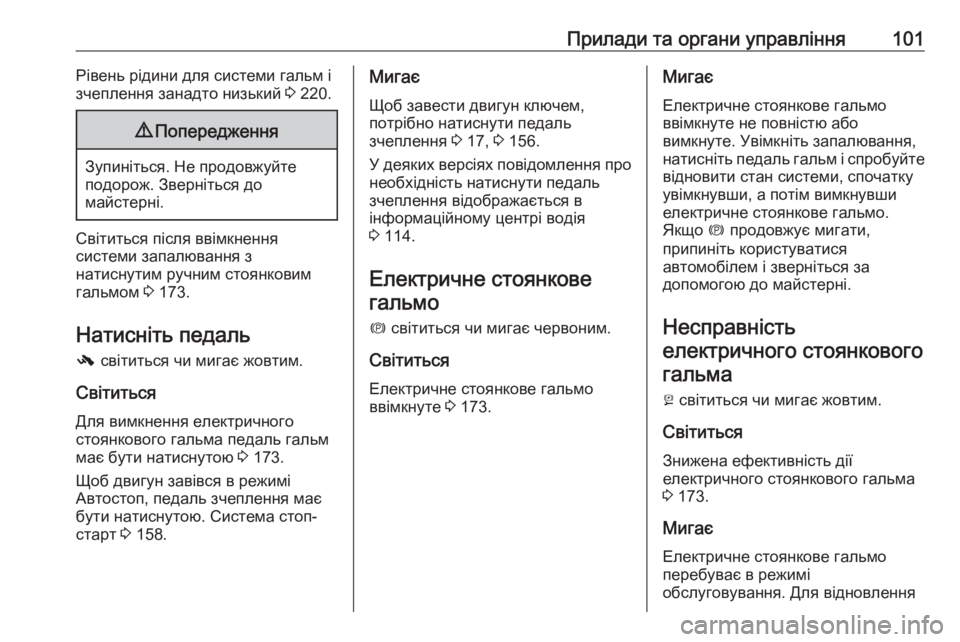

Прилади та органи управління101Рівень рідини для системи гальм і
зчеплення занадто низький 3 220.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалювання з
натиснутим ручним стоянковим
гальмом 3 173.
Натисніть педаль - світиться чи мигає жовтим.
Світиться
Для вимкнення електричного
стоянкового гальма педаль гальм має бути натиснутою 3 173.
Щоб двигун завівся в режимі
Автостоп, педаль зчеплення має
бути натиснутою. Система стоп-
старт 3 158.
Мигає
Щоб завести двигун ключем,
потрібно натиснути педаль
зчеплення 3 17, 3 156.
У деяких версіях повідомлення про необхідність натиснути педаль
зчеплення відображається в
інформаційному центрі водія
3 114.
Електричне стоянкове гальмо
m світиться чи мигає червоним.
Світиться Електричне стоянкове гальмо
ввімкнуте 3 173.Мигає
Електричне стоянкове гальмо
ввімкнуте не повністю або
вимкнуте. Увімкніть запалювання,
натисніть педаль гальм і спробуйте
відновити стан системи, спочатку
увімкнувши, а потім вимкнувши
електричне стоянкове гальмо.
Якщо m продовжує мигати,
припиніть користуватися
автомобілем і зверніться за
допомогою до майстерні.
Несправність
електричного стоянкового гальма
j світиться чи мигає жовтим.
Світиться
Знижена ефективність дії
електричного стоянкового гальма
3 173.
Мигає Електричне стоянкове гальмоперебуває в режимі
обслуговування. Для відновлення

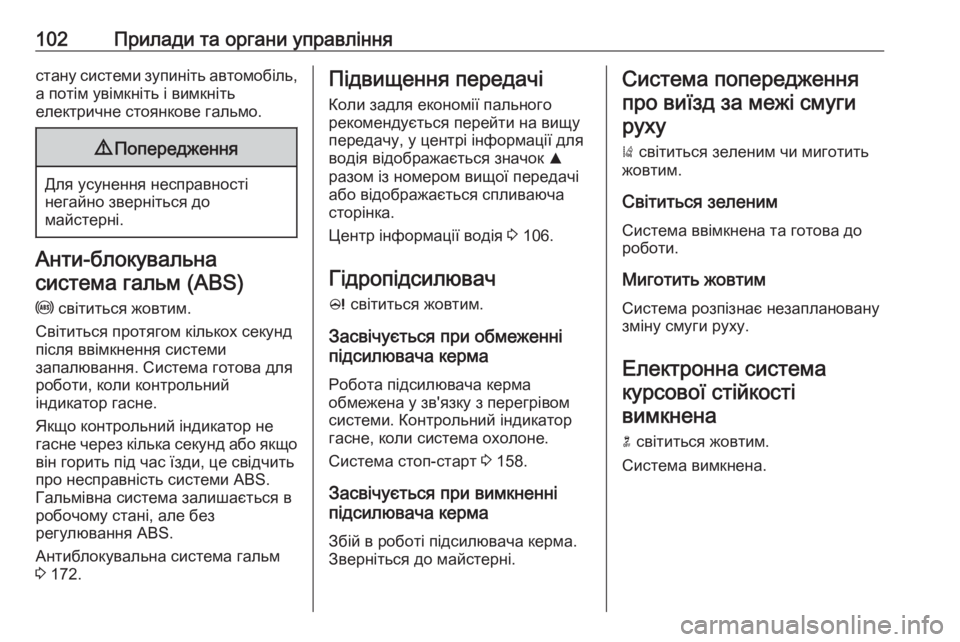

102Прилади та органи управліннястану системи зупиніть автомобіль,а потім увімкніть і вимкніть
електричне стоянкове гальмо.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Анти-блокувальна
система гальм (ABS)
u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалювання. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через кілька секунд або якщо він горить під час їзди, це свідчить
про несправність системи ABS.
Гальмівна система залишається в
робочому стані, але без
регулювання ABS.
Антиблокувальна система гальм
3 172.
Підвищення передачі
Коли задля економії пального
рекомендується перейти на вищу
передачу, у центрі інформації для
водія відображається значок R
разом із номером вищої передачі
або відображається спливаюча
сторінка.
Центр інформації водія 3 106.
Гідропідсилювач c світиться жовтим.
Засвічується при обмеженні
підсилювача керма
Робота підсилювача керма
обмежена у зв'язку з перегрівом
системи. Контрольний індикатор
гасне, коли система охолоне.
Система стоп-старт 3 158.
Засвічується при вимкненні підсилювача керма
Збій в роботі підсилювача керма.
Зверніться до майстерні.Система попередження
про виїзд за межі смуги руху
) світиться зеленим чи миготить
жовтим.
Світиться зеленим
Система ввімкнена та готова до
роботи.
Миготить жовтим
Система розпізнає незаплановану
зміну смуги руху.
Електронна система курсової стійкостівимкнена
n світиться жовтим.
Система вимкнена.
