2018.5 OPEL ASTRA K Instrukcja obsługi (in Polish)

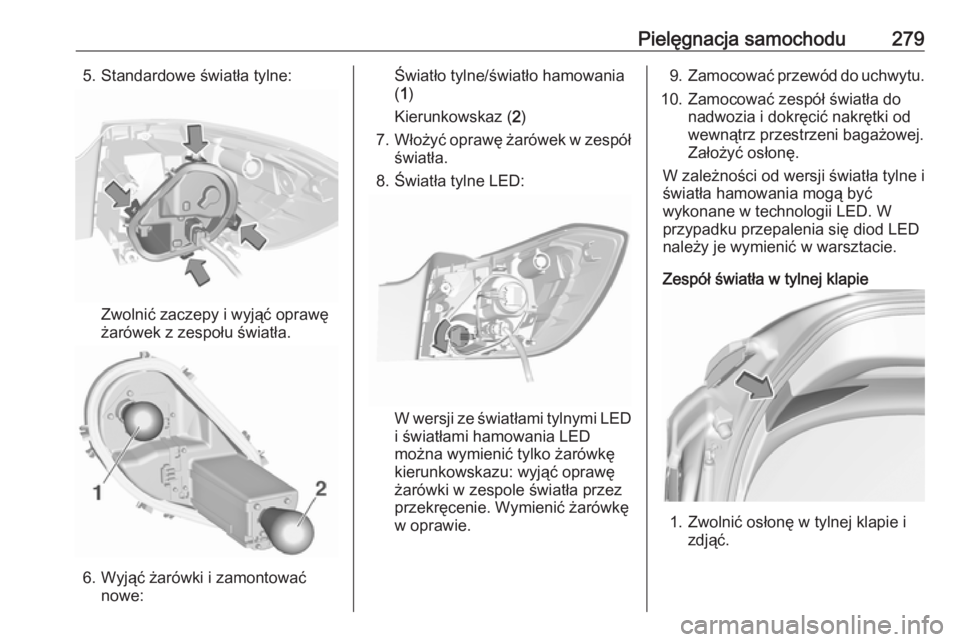

Pielęgnacja samochodu2795. Standardowe światła tylne:
Zwolnić zaczepy i wyjąć oprawę
żarówek z zespołu światła.
6. Wyjąć żarówki i zamontować nowe:
Światło tylne/światło hamowania( 1 )
Kierunkowskaz ( 2)
7. Włożyć oprawę żarówek w zespół
światła.
8. Światła tylne LED:
W wersji ze światłami tylnymi LED
i światłami hamowania LED
można wymienić tylko żarówkę
kierunkowskazu: wyjąć oprawę
żarówki w zespole światła przez
przekręcenie. Wymienić żarówkę
w oprawie.
9. Zamocować przewód do uchwytu.
10. Zamocować zespół światła do nadwozia i dokręcić nakrętki od
wewnątrz przestrzeni bagażowej.
Założyć osłonę.
W zależności od wersji światła tylne i światła hamowania mogą być
wykonane w technologii LED. W
przypadku przepalenia się diod LED
należy je wymienić w warsztacie.
Zespół światła w tylnej klapie
1. Zwolnić osłonę w tylnej klapie i zdjąć.

280Pielęgnacja samochodu
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Nacisnąć trzy zaczepy i wyjąć oprawę żarówek z zespołu
światła.
5. Wyjąć żarówkę i zamontować nową:
Światło cofania ( 1)
Światło tylne ( 2)
Tylne światło przeciwmgielne ( 3)
(lewa strona)
6. Włożyć oprawę żarówek w zespół
światła tylnego.
7. W wersji ze światłami tylnymi LED
można wymienić tylko żarówkę
światła cofania: wyjąć oprawę
żarówki w zespole światła przez
przekręcenie. Wymienić żarówkę
w oprawie.
8. Zamocować zespół światła w tylnej klapie i dokręcić nakrętkę odwewnątrz. Założyć osłonę.

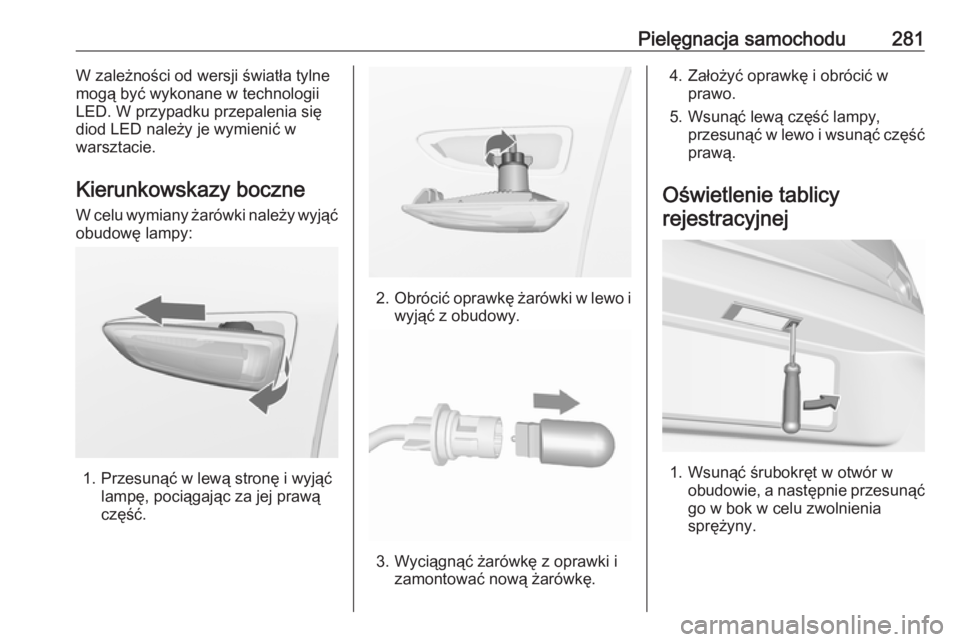

Pielęgnacja samochodu281W zależności od wersji światła tylne
mogą być wykonane w technologii LED. W przypadku przepalenia się
diod LED należy je wymienić w
warsztacie.
Kierunkowskazy boczne W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.

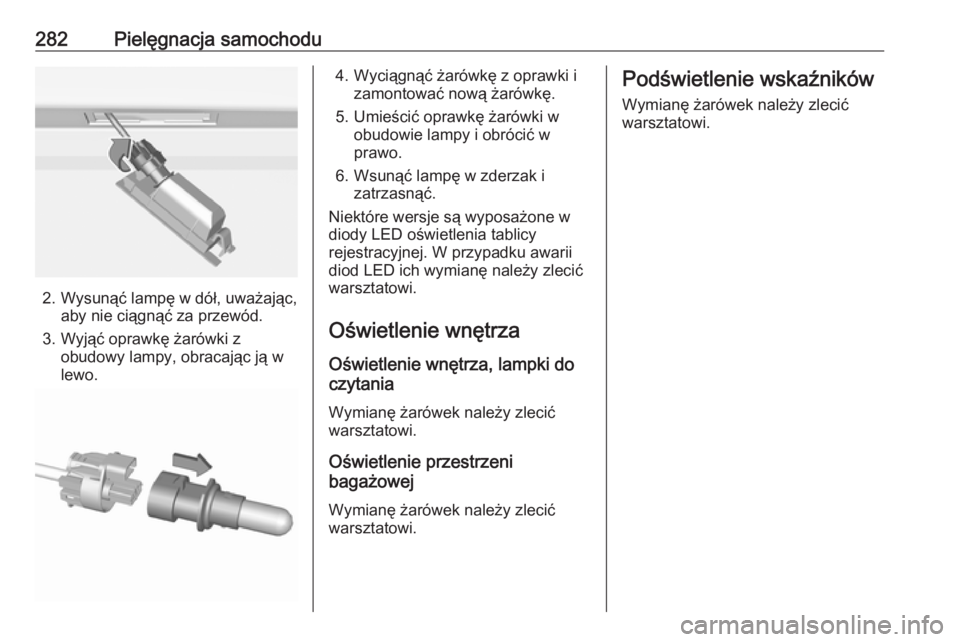

282Pielęgnacja samochodu
2. Wysunąć lampę w dół, uważając,aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki z obudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Niektóre wersje są wyposażone w
diody LED oświetlenia tablicy
rejestracyjnej. W przypadku awarii
diod LED ich wymianę należy zlecić
warsztatowi.
Oświetlenie wnętrza Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek należy zlecić
warsztatowi.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek należy zlecić
warsztatowi.Podświetlenie wskaźników
Wymianę żarówek należy zlecić
warsztatowi.

Pielęgnacja samochodu283Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
● drzwi przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.

284Pielęgnacja samochodu
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.

Pielęgnacja samochodu285NrObwód1Rozrusznik2Rozrusznik3Czujnik spalin4Moduł sterujący silnika5Funkcje silnika/aktywna prze‐
słona kraty wlotu powietrza6Moduł sterujący skrzyni biegów7–8Moduł sterujący silnika9Układ sterowania ogrzewania,
wentylacji i klimatyzacji10Układ wydechowy silnika wyso‐
koprężnego11Układ blokowania tylnej klapy,
skrzynia biegów12Funkcja masażu kręgosłupa
lędźwiowego13Pompa płynu podgrzanego14Układ wydechowy silnika wyso‐
koprężnego15Czujnik spalin16Układ wtryskowy paliwa17Układ wtryskowy paliwaNrObwód18Układ wydechowy silnika wyso‐
koprężnego19Układ wydechowy silnika wyso‐
koprężnego20–21–22Układ ABS23Układ spryskiwaczy szyby przed‐ niej i szyby tylnej24Spryskiwacze reflektorów25Podgrzewanie paliwa w silnikach
wysokoprężnych26Moduł sterujący skrzyni biegów27Moduł elektrycznie sterowanej
tylnej klapy28–29Ogrzewanie tylnej szyby30Podgrzewanie lusterka31Moduł systemu przeciwwłama‐
niowego32Transformator DC / wyświetlacz
LED / grzałka elektryczna /
ogrzewanie, wentylacja i klimaty‐
zacja / sterownik świec żarowychNrObwód33Syrena systemu przeciwwłama‐
niowego34Sygnał dźwiękowy35Gniazdko zasilania w przestrzeni
bagażowej36Prawe światło drogowe (haloge‐
nowe) / prawe światło mijania
(LED)37Lewe światło drogowe (haloge‐
nowe)38Reflektor LED / automatyczne
poziomowanie reflektorów39Przednie światło przeciwmgielne40Moduł bramy centralnej41Czujnik wody w paliwie / pompa
wodna42Ręczne poziomowanie reflek‐
torów43Pompa paliwa44Kamera wsteczna / wewnętrzne
lusterko wsteczne / moduł przy‐
czepy

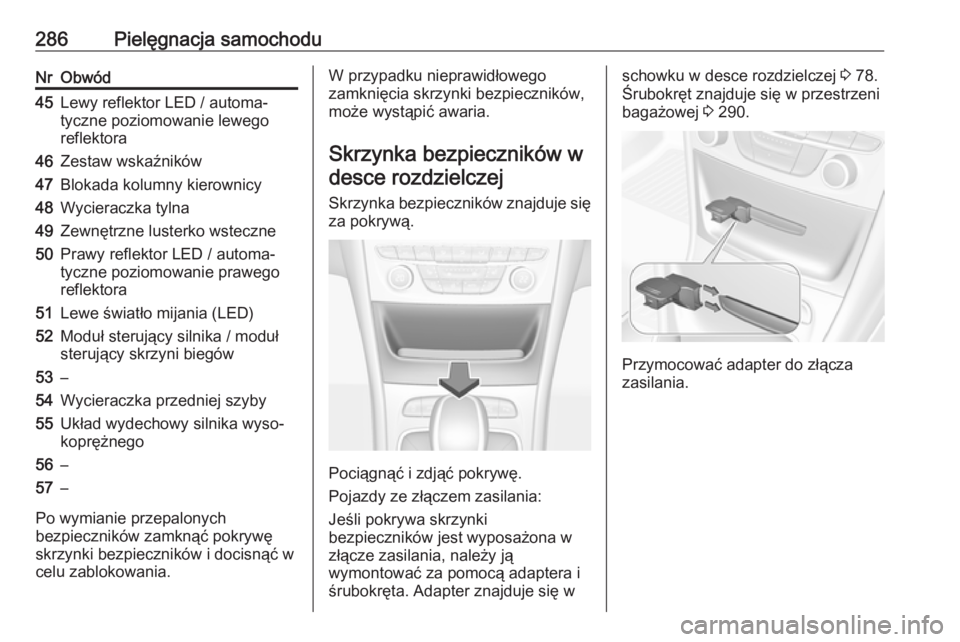

286Pielęgnacja samochoduNrObwód45Lewy reflektor LED / automa‐
tyczne poziomowanie lewego
reflektora46Zestaw wskaźników47Blokada kolumny kierownicy48Wycieraczka tylna49Zewnętrzne lusterko wsteczne50Prawy reflektor LED / automa‐
tyczne poziomowanie prawego
reflektora51Lewe światło mijania (LED)52Moduł sterujący silnika / moduł
sterujący skrzyni biegów53–54Wycieraczka przedniej szyby55Układ wydechowy silnika wyso‐
koprężnego56–57–
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się
za pokrywą.
Pociągnąć i zdjąć pokrywę.
Pojazdy ze złączem zasilania:
Jeśli pokrywa skrzynki
bezpieczników jest wyposażona w złącze zasilania, należy ją
wymontować za pomocą adaptera i śrubokręta. Adapter znajduje się w
schowku w desce rozdzielczej 3 78.
Śrubokręt znajduje się w przestrzeni
bagażowej 3 290.
Przymocować adapter do złącza
zasilania.
