2018.5 OPEL ASTRA K Instrukcja obsługi (in Polish)

Schowki87
Unieść pokrywę od tyłu i popchnąć ją
w górę z przodu.
Zdjąć osłonę.
Zapinanie
Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo.
Podczepić zawiesia do klapy tylnej.
Sports Tourer
Zamykanie rolety
Pociągnąć roletę za pomocą uchwytu
do tyłu i do góry, aż zatrzaśnie się w
bocznych zaczepach.
Otwieranie rolety
Pociągnąć uchwyt na końcu rolety do tyłu i w dół. Osłona zwinie się
automatycznie.
Demontaż rolety
Otworzyć roletę.
Pociągnąć prawą dźwignię
zwalniającą do góry i przytrzymać ją
w tej pozycji. Unieść najpierw prawą
stronę rolety i wyjąć ją z zaczepów.

88Schowki
Wszystkie wersje silnikowe z
wyjątkiem CNG: Wymontowaną
roletę można przechowywać pod
tylną osłoną podłogową, tak jak
pokazano na ilustracji. Najpierw
wsunąć lewą stronę zwiniętej rolety we wnękę z przodu po prawej stronie,
a następnie pociągnąć dźwignię do
góry i włożyć prawą stronę rolety we
wnękę z przodu po lewej stronie.
Pokrywa schowka pod tylną podłogą
3 88.
Montaż rolety
Wsunąć lewą stronę rolety we wnękę, a następnie pociągnąć do góry i
przytrzymać dźwignię i włożyć prawą
stronę rolety we wnękę i zatrzasnąć.
Tylna osłona podłogowaPrzestroga
Wersje pojazdu z CNG: Nie
przechowywać żadnych
przedmiotów w schowku pod tylną osłoną podłogową.
5-drzwiowy hatchback
Tylną osłonę podłogową można
wyjąć. Unieść tylną część i lekko
obrócić osłonę z boku przed
wyjęciem.
Sports Tourer
Pociągnąć za uchwyt i złożyć tylną
część osłony do przodu.

Schowki89
Zamocować złożoną osłonę pionowo
za oparciami tylnych foteli.
Zaczepy stabilizacyjne Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
5-drzwiowy hatchback
Najpierw wyjąć tylną osłonę
podłogową, aby uzyskać dostęp do zaczepów stabilizacyjnych.W pojazdach wyposażonych w koło
zapasowe przednie zaczepy
stabilizacyjne są umieszczone na
ścianach bocznych.
W pojazdach wyposażonych w
zestaw do naprawy opon przednie
zaczepy stabilizacyjne są
umieszczone pod tylną osłoną
podłogową za fotelami tylnymi. Aby
uzyskać dostęp do zaczepów
stabilizacyjnych, otworzyć
perforowane elementy osłony za
pomocą śrubokręta. Narzędzia
samochodowe 3 290.
Włożyć śrubokręt pod osłonę, tak jak
pokazano na ilustracji, i podnieść
perforowany element osłony.
Rozłożyć zaczepy stabilizacyjne
śrubokrętem.
Sports Tourer

90SchowkiPrzednie i tylne zaczepy
stabilizacyjne są umieszczone na
ścianach bocznych. Rozłożyć
zaczepy stabilizacyjne, aby ich użyć.
Gdy nie są już potrzebne, należy je
złożyć.
System organizacji przestrzeni bagażowej
FlexOrganizer jest elastycznym
systemem umożliwiającym dzielenie
przestrzeni bagażowej.
W skład systemu wchodzą: ● łączniki
● kieszenie siatkowe
● haki
● pojemnik
● zestaw pasków
Elementy systemu są mocowane w
prowadnicach na obu panelach
bocznych za pomocą łączników i
zaczepów.Zamocowywanie łączników w
prowadnicach
Rozłożyć uchwyty, włożyć łącznik do
górnego i dolnego rowka prowadnicy,
a następnie przesunąć go w żądane
położenie. Obrócić uchwyt ku górze w celu zablokowania łącznika. W celu
odblokowania obrócić uchwyt w dół i
wyjąć z prowadnicy.
Uniwersalna siatka rozdzielająca
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Połączyć
połówki poprzeczek siatki.
W celu zamocowania siatki włożyć
nieznacznie ściśnięte poprzeczki w
odpowiednie otwory w łącznikach.
W celu zdemontowania siatki ścisnąć poprzeczki i wyjąć je z łączników.

Schowki91Kieszeń siatkowa
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Kieszeń
siatkową można zawiesić na
zamocowanych łącznikach.
Zamocowywanie haczyków w
prowadnicach
Włożyć haczyk w dowolnym miejscu
najpierw w górny rowek prowadnicy,
a następnie wcisnąć go w dolny
rowek. W celu wyjęcia najpierw
wyciągnąć haczyk z górnego rowka.
Pojemnik
Zamocować dwa haczyki w górnej
prowadnicy. Włożyć górne wsporniki pojemnika w haczyki od góry.

92SchowkiOba haczyki można również
zamocować w dolnej prowadnicy.
Włożyć dolne wsporniki pojemnika w
dolne haczyki od góry.
Zestaw pasków
Włożyć łączniki zestawu pasków w
prowadnicę. Uważać, aby paski nie
były skręcone.
Zestaw pasków ma dwie klamry,
umożliwiające rozpięcie pasków.
Paski można skracać i wydłużać.
Siatka zabezpieczająca
Siatka zabezpieczająca jest
dostępna dla wersji Sports Tourer i
można ją zainstalować za tylnymi
fotelami albo, jeżeli oparcia tylnych
foteli są złożone, za przednimi
fotelami.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Mocowanie
Za fotelami tylnymi
● W ramie dachu nad obydwoma tylnymi fotelami znajdują się
otwory montażowe: zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.
● Zamocować haki pasków siatki zabezpieczającej w zaczepach
pod tylną osłoną podłogową za
fotelami tylnymi. Aby uzyskać
dostęp do zaczepów, otworzyć perforowane elementy osłonypodłogowej po obu stronach za
pomocą śrubokrętu i rozłożyć
zaczepy. Zamocować haki w
zaczepach.
● Naciągnąć obydwa paski, pociągając za luźne końce.
● Oparcia tylnych foteli muszą być ustawione w pozycji pionowej.

Schowki93Za fotelami przednimi
● W ramie dachu nad obydwomaprzednimi fotelami znajdują się
otwory montażowe: zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.
● Zamocować haki pasków siatki zabezpieczającej w zaczepach w
podłodze przed fotelami tylnymi.
Aby uzyskać dostęp do
zaczepów, nacisnąć
perforowane elementy osłony
podłogowej po obu stronach.
Zamocować haki w zaczepach.
● Naciągnąć obydwa paski, pociągając za luźne końce.
● Docisnąć w dół zagłówki i złożyć oparcia tylnych foteli 3 80.
Zdejmowanie
Pociągnąć klamrę na napinaczu po
obu stronach, aby zwolnić paski.
Wyjąć haki z zaczepów.
Odczepić pałąki siatki
zabezpieczającej z zaczepów w
ramie dachu.
Zwinąć siatkę i zabezpieczyć ją
paskiem.
Przechowywanie Wszystkie wersje silnikowe z
wyjątkiem CNG: Wymontowaną
siatkę zabezpieczającą można
przechowywać pod tylną osłoną
podłogową 3 88.

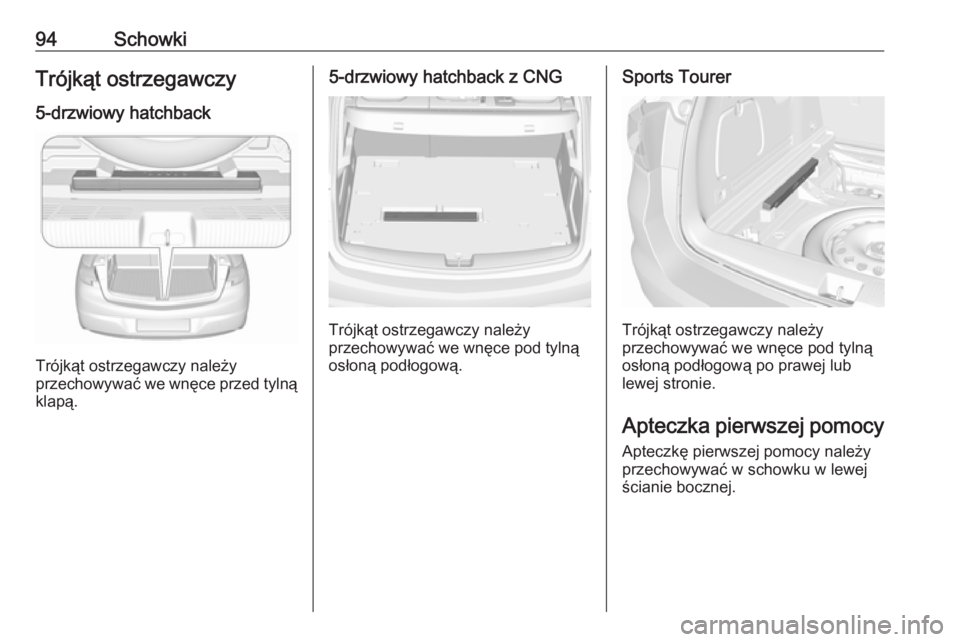

94SchowkiTrójkąt ostrzegawczy5-drzwiowy hatchback
Trójkąt ostrzegawczy należy
przechowywać we wnęce przed tylną
klapą.
5-drzwiowy hatchback z CNG
Trójkąt ostrzegawczy należy
przechowywać we wnęce pod tylną
osłoną podłogową.
Sports Tourer
Trójkąt ostrzegawczy należy
przechowywać we wnęce pod tylną
osłoną podłogową po prawej lub
lewej stronie.
Apteczka pierwszej pomocyApteczkę pierwszej pomocy należy
przechowywać w schowku w lewej
ścianie bocznej.
