2018.5 OPEL ASTRA K Instrukcja obsługi (in Polish)

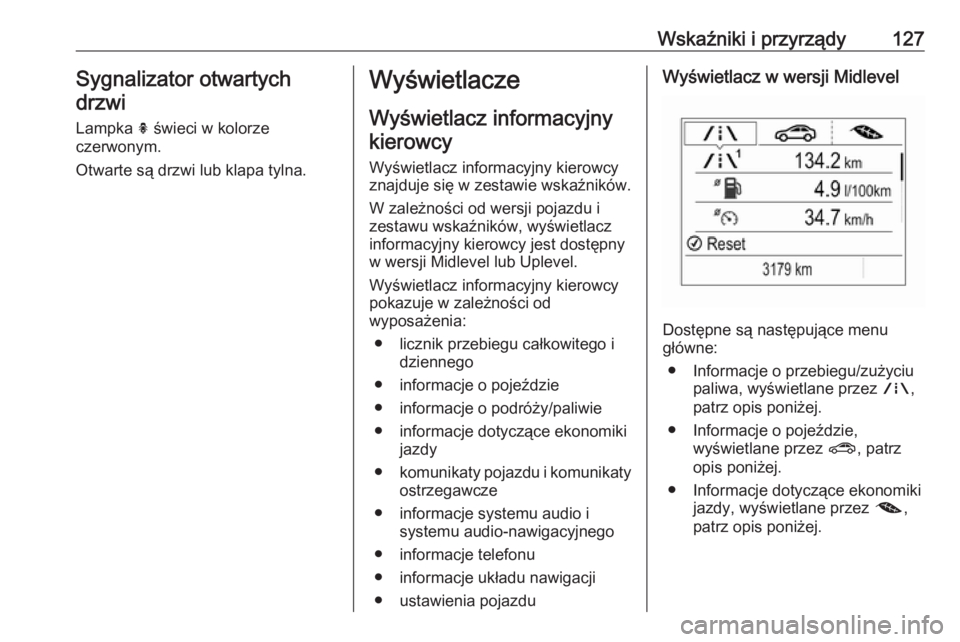

Wskaźniki i przyrządy127Sygnalizator otwartych
drzwi
Lampka h świeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.Wyświetlacze
Wyświetlacz informacyjny kierowcy
Wyświetlacz informacyjny kierowcy
znajduje się w zestawie wskaźników.
W zależności od wersji pojazdu i
zestawu wskaźników, wyświetlacz
informacyjny kierowcy jest dostępny
w wersji Midlevel lub Uplevel.
Wyświetlacz informacyjny kierowcy
pokazuje w zależności od
wyposażenia:
● licznik przebiegu całkowitego i dziennego
● informacje o pojeździe
● informacje o podróży/paliwie
● informacje dotyczące ekonomiki jazdy
● komunikaty pojazdu i komunikaty
ostrzegawcze
● informacje systemu audio i systemu audio-nawigacyjnego
● informacje telefonu
● informacje układu nawigacji
● ustawienia pojazduWyświetlacz w wersji Midlevel
Dostępne są następujące menu
główne:
● Informacje o przebiegu/zużyciu paliwa, wyświetlane przez ;,
patrz opis poniżej.
● Informacje o pojeździe, wyświetlane przez ?, patrz
opis poniżej.
● Informacje dotyczące ekonomiki jazdy, wyświetlane przez @,
patrz opis poniżej.

128Wskaźniki i przyrządyNiektóre wyświetlane funkcje różniąsię w zależności od tego, czy pojazd
znajduje się w ruchu czy stoi w
miejscu, a niektóre są aktywne tylko
wtedy, gdy pojazd jedzie.
Wybieranie menu i funkcji
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy
kolejnymi menu głównymi lub w celu przejścia z podmenu do menu
nadrzędnego, naciskać MENU.
Obrócić pokrętło regulacyjne, aby
wybrać podmenu menu głównego lub
ustawić wartość numeryczną.
Nacisnąć SET/CLR, aby wybrać i
zatwierdzić funkcję.
W razie potrzeby na wyświetlaczu
informacyjnym kierowcy pokazują się
komunikaty pojazdu i komunikaty
serwisowe. Potwierdzić komunikaty
przez naciśnięcie SET/CLR.
Komunikaty dotyczące stanu pojazdu 3 136.
Wyświetlacz w wersji UplevelDostępne są następujące menu
główne:
● Informacje o przebiegu/zużyciu paliwa, wyświetlane przez
Informacje , patrz opis poniżej.
● Informacje o systemie audio, wyświetlane przez Audio, patrz
opis poniżej.
● Informacje o telefonie, wyświetlane przez Telefon, patrz
opis poniżej.
● Informacje o nawigacji, wyświetlane przez Nawigacja,
patrz opis poniżej.
● Informacje o pojeździe, wyświetlane przez Opcje, patrz
opis poniżej.
Niektóre wyświetlane funkcje różnią się w zależności od tego, czy pojazd
znajduje się w ruchu czy stoi w
miejscu, a niektóre są aktywne tylko
wtedy, gdy pojazd jedzie.
Wybieranie menu i funkcji
Pozycje menu i funkcje można
wybierać za pomocą przycisków,
które znajdują się z prawej strony na
kierownicy.

Wskaźniki i przyrządy129
● Nacisnąć p, aby otworzyć stronę
menu głównego.
● Wybrać stronę menu głównego za pomocą Q lub P.
● Potwierdzić stronę menu głównego za pomocą 9.
Po wybraniu strony menu głównego,
nacisnąć Q lub P, aby wybrać
podstrony.
● Nacisnąć q, aby otworzyć
następny folder na wybranej
podstronie.
● Nacisnąć Q lub P, aby wybrać
funkcje lub ustawić wartość
numeryczną, stosownie do
potrzeb.
● Nacisnąć 9, aby wybrać i
zatwierdzić funkcję.
W razie potrzeby na wyświetlaczu
informacyjnym kierowcy pokazują się
komunikaty pojazdu i komunikaty
serwisowe.
Potwierdzić komunikaty przez
naciśnięcie 9.
Komunikaty dotyczące stanu pojazdu 3 136.
Menu informacji o przebiegu /
zużyciu paliwa, ; lub
Informacje
Poniżej przedstawiono listę
wszystkich dostępnych stron menu
informacyjnego. Niektóre z nich mogą
być niedostępne w danym pojeździe.
W niektórych wersjach wyświetlacza
pewne funkcje są przedstawione w
postaci symboli.Obrócić pokrętło regulacyjne bądź
nacisnąć Q lub P, aby wybrać
stronę:
● Licznik przebiegu dziennego 1/2 lub A/B
● Średnie zużycie paliwa
● Średnia prędkość jazdy
● Cyfrowe wskazanie prędkości
● Zasięg
● Chwilowe zużycie paliwa
● Pozostały okres przydatności oleju
● Ciśnienie powietrza w oponach
● System wykrywania znaków drogowych
● Odległość od poprzedzającego pojazdu
● Timer (Stoper)
● Temperatura zewnętrzna ● Poziom AdBlue
Na wyświetlaczu Midlevel strony
Pozostały okres przydatności oleju,
Ciśnienie w oponach, System
rozpoznawania znaków drogowych i
Sygnalizacja odległości od

130Wskaźniki i przyrządypoprzedzającego pojazdu
wyświetlają się w Menu informacji o pojeździe, wybrać ?.
Licznik przebiegu dziennego 1/2 lub A/B
Licznik przebiegu dziennego
wyświetla bieżący przebieg (od czasu
ostatniego zerowania).
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie dystansu od 0.
Aby wyzerować wskazanie na
wyświetlaczu Midlevel, nacisnąć SET/CLR i przytrzymać przez kilka
sekund.
Aby wyzerować wskazanie na
wyświetlaczu Uplevel, nacisnąć >
i potwierdzić za pomocą 9.
Informacje wyświetlane na stronach
licznika przebiegu dziennego 1/A i
2/B można wyzerować oddzielnie,
gdy aktywna jest dana strona.Średnie zużycie paliwa
Wyświetlanie średniego zużycia
paliwa. Pomiar można wyzerować w
dowolnym momencie, rozpoczynając
go od wartości domyślnej.
Aby wyzerować licznik wyświetlacza Midlevel, nacisnąć SET/CLR i
przytrzymać przez kilka sekund, a w
przypadku wyświetlacza Uplevel
nacisnąć > i potwierdzić za
pomocą 9.
W pojazdach z silnikiem
dwupaliwowym: Wskazywane jest
średnie zużycie paliwa dla aktualnie
wybranego trybu zasilania – CNG lub benzyna.
Średnia prędkość jazdy
Wyświetlanie średniej prędkości
jazdy. Pomiar można w każdej chwili
rozpocząć od nowa.
Aby wyzerować licznik wyświetlacza
Midlevel, nacisnąć SET/CLR i
przytrzymać przez kilka sekund, a w
przypadku wyświetlacza Uplevel
nacisnąć > i potwierdzić za
pomocą 9.Cyfrowe wskazanie prędkości
Cyfrowe wyświetlanie prędkości
chwilowej.
Zasięg
Zasięg obliczany jest na podstawie aktualnego poziomu paliwa w
zbiorniku oraz chwilowego zużycia
paliwa. Na wyświetlaczu pokazywane
są wartości średnie.
Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.
Gdy w zbiorniku jest niski poziom
paliwa, na wyświetlaczu pojawia się
komunikat i zapala się lampka
kontrolna Y na wskaźniku poziomu
paliwa.
Gdy konieczne jest niezwłoczne
uzupełnienie paliwa w zbiorniku,
pokaże się komunikat ostrzegawczy,
który pozostanie na wyświetlaczu.
Dodatkowo miga lampka kontrolna Y
na wskaźniku poziomu paliwa 3 124.

Wskaźniki i przyrządy131Zasięg, silnik dwupaliwowy
Wskazywany jest przybliżony zasięg
całkowity i zasięg dla każdego
zbiornika paliwa (CNG i benzyny). Niski poziom paliwa w jednym ze
zbiorników sygnalizuje wskazanie
NISKI w odpowiedniej sekcji.
Poziom paliwa, silnik dwupaliwowy
W przypadku silników
dwupaliwowych wyświetlacz
informacyjny kierowcy pokazuje
poziom dla tego paliwa, które nie jest
aktualnie używane.
Chwilowe zużycie paliwa
Wyświetlanie chwilowego zużycia
paliwa.
W pojazdach z silnikiem
dwupaliwowym: Wskazywane jest
chwilowe zużycie paliwa dla aktualnie
wybranego trybu zasilania – CNG lub benzyna.
Pozostała żywotność oleju
Wskazuje szacunkowy czas
przydatności oleju. Liczba podana w
procentach oznacza pozostały okres
żywotności oleju 3 117.
Ciśnienie / opony
Umożliwia sprawdzenie ciśnienia we
wszystkich oponach podczas jazdy
3 294.
System wykrywania znaków
drogowych
Wyświetla wykryte znaki drogowe na
bieżącym odcinku trasy 3 244.
Odległ. od pojazdu z przodu
Wyświetlanie odległości w
sekundach od poprzedzającego
poruszającego się pojazdu 3 226.
Jeśli adaptacyjny układ
automatycznej kontroli prędkości jest
aktywny, na tej stronie wyświetla się
ustawiona odległość od
poprzedzającego pojazdu.
Timer (Stoper)
Aby uruchomić lub zatrzymać timer,
nacisnąć 9. Aby go wyzerować,
nacisnąć > i potwierdzić zerowanie.

132Wskaźniki i przyrządyTemperatura zewnętrzna
Wyświetlanie aktualnej temperatury
zewnętrznej.
AdBlue
Wskazuje szacunkowy poziom
AdBlue. Liczba podana w procentach
oznacza pozostałą ilość AdBlue.
Dodatkowo wyświetlane jest
wskazanie informujące, czy poziom
jest wystarczający, czy niski.
Menu informacji dotyczących
ekonomiki jazdy, @
● Główne odbiorniki
● Trend zużycia paliwa
● Indeks Eco
Na wyświetlaczu Uplevel strony
Główne odbiorniki, Trend zużycia
paliwa i Indeks Eco wyświetlają się w Menu informacji o podróży/paliwie,wybrać Informacje .
Główne zużycie
Wyświetla w porządku malejącym
listę aktualnie włączonych urządzeń
zwiększających komfort użytkownika,które generują największe zużycie
paliwa. Wskazywana jest potencjalna oszczędność paliwa.
W pewnych sporadycznie
występujących warunkach jazdy
może zostać automatycznie
uruchomione ogrzewanie tylnej szyby
w celu zwiększenia obciążenia
silnika. W takim przypadku
ogrzewanie tylnej szyby jest
wyświetlane na liście urządzeń
generujących największe zużycie
paliwa, mimo że nie zostało włączone przez kierowcę.
Tend. ekonom.Wyświetla trend średniego zużycia na
odcinku ostatnich 50 km. Zapełnione
segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu jazdy na zużycie paliwa.
Indeks zużycia paliwa
Średnie zużycie paliwa jest
wyświetlane na wskaźniku zużycia
paliwa. Aby prowadzić pojazd w
sposób ekonomiczny, należy tak
dostosowywać charakterystykę
jazdy, aby wskaźnik mieścił się w
zielonej strefie. Im bardziej wskaźnik
przesuwa się w stronę czerwonej
strefy, tym większe zużycie paliwa.
Średnie zużycie paliwa wyświetlane jest jednocześnie w postaci liczbowej.
W zależności od wersji pojazdu
indeks Eco pokazuje wartości
dotyczące strony licznika przebiegu
dziennego A/1 lub bieżącego cyklu
jazdy. W tym drugim przypadku
wskaźnik jest zerowany przy
kolejnym włączeniu zapłonu.

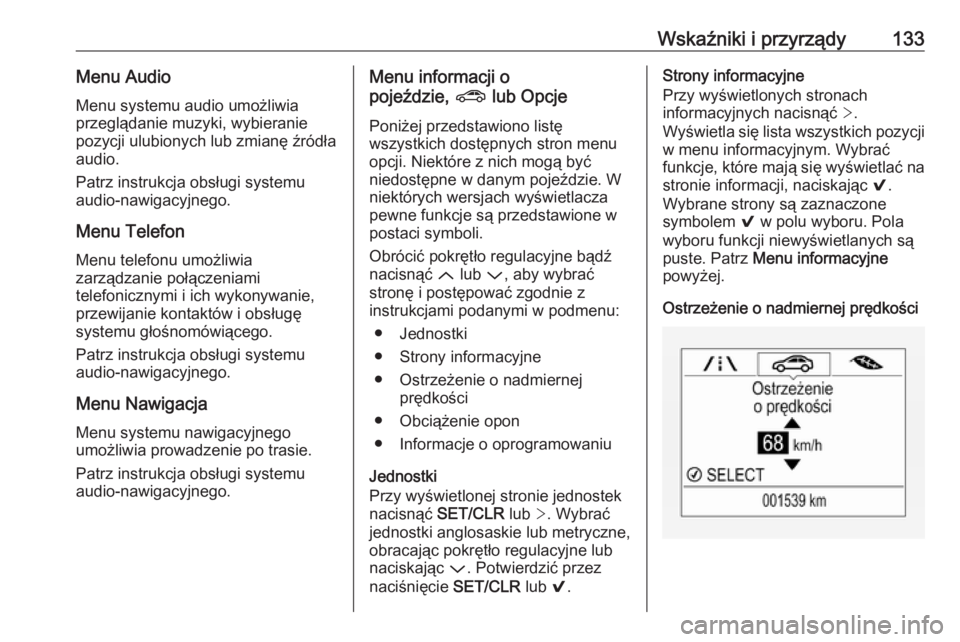

Wskaźniki i przyrządy133Menu Audio
Menu systemu audio umożliwia
przeglądanie muzyki, wybieranie
pozycji ulubionych lub zmianę źródła
audio.
Patrz instrukcja obsługi systemu
audio-nawigacyjnego.
Menu Telefon Menu telefonu umożliwia
zarządzanie połączeniami
telefonicznymi i ich wykonywanie,
przewijanie kontaktów i obsługę
systemu głośnomówiącego.
Patrz instrukcja obsługi systemu
audio-nawigacyjnego.
Menu Nawigacja Menu systemu nawigacyjnego
umożliwia prowadzenie po trasie.
Patrz instrukcja obsługi systemu
audio-nawigacyjnego.Menu informacji o
pojeździe, ? lub Opcje
Poniżej przedstawiono listę
wszystkich dostępnych stron menu
opcji. Niektóre z nich mogą być
niedostępne w danym pojeździe. W
niektórych wersjach wyświetlacza
pewne funkcje są przedstawione w
postaci symboli.
Obrócić pokrętło regulacyjne bądź
nacisnąć Q lub P, aby wybrać
stronę i postępować zgodnie z
instrukcjami podanymi w podmenu:
● Jednostki
● Strony informacyjne
● Ostrzeżenie o nadmiernej prędkości
● Obciążenie opon
● Informacje o oprogramowaniu
Jednostki
Przy wyświetlonej stronie jednostek
nacisnąć SET/CLR lub >. Wybrać
jednostki anglosaskie lub metryczne,
obracając pokrętło regulacyjne lub
naciskając P. Potwierdzić przez
naciśnięcie SET/CLR lub 9.Strony informacyjne
Przy wyświetlonych stronach
informacyjnych nacisnąć >.
Wyświetla się lista wszystkich pozycji
w menu informacyjnym. Wybrać
funkcje, które mają się wyświetlać na stronie informacji, naciskając 9.
Wybrane strony są zaznaczone
symbolem 9 w polu wyboru. Pola
wyboru funkcji niewyświetlanych są
puste. Patrz Menu informacyjne
powyżej.
Ostrzeżenie o nadmiernej prędkości

134Wskaźniki i przyrządyFunkcja ostrzeżenia o nadmiernejprędkości alarmuje kierowcę, gdy
ustawiona prędkość zostaje
przekroczona.
Aby ustawić ostrzeżenie o
nadmiernej prędkości, nacisnąć
SET/CLR lub > przy wyświetlonej
stronie. Obrócić pokrętło regulacyjne
lub nacisnąć Q lub P, aby wybrać i
zmienić wartość. Nacisnąć SET/CLR
lub 9, aby ustawić prędkość. Po
ustawieniu prędkości funkcję tę
można wyłączyć, naciskając
SET/CLR lub 9, gdy jest wyświetlona
strona. Jeśli wybrane ograniczenie
prędkości zostanie przekroczone,
pojawi się okienko z ostrzeżeniem i włączy się sygnał dźwiękowy.
Nośność opony
Istnieje możliwość wybrania kategorii
ciśnienia powietrza w oponach
odpowiadającej aktualnemu ciśnieniu w ogumieniu 3 294.
Informacje o oprogramowaniu Wyświetla informacje o
oprogramowaniu typu open source.Wyświetlacz informacyjny
Wyświetlacz informacyjny znajduje
się na desce rozdzielczej przy
zestawie wskaźników.
W zależności od konfiguracji, pojazd
może być wyposażony w
● Graficzny wyświetlacz
informacyjny
LUB
● 7-calowy kolorowy wyświetlacz
informacyjny z ekranem
dotykowym
LUB
● 8-calowy kolorowy wyświetlacz
informacyjny z ekranem
dotykowym
Pojazd jest wyposażony w 7-calowy
kolorowy wyświetlacz informacyjny z
ekranem dotykowym.
Pojazd jest wyposażony w 8-calowy
kolorowy wyświetlacz informacyjny z
ekranem dotykowym.
Wyświetlacze informacyjne mogą
pokazywać:
● czas 3 104
● temperatura zewnętrzna 3 104● data 3 104
● system Infotainment, patrz opis w
instrukcji obsługi systemu
Infotainment
● obraz z kamery wstecznej 3 241
● instrukcje układu ułatwiającego parkowanie 3 231
● nawigacja, patrz opis w instrukcji
obsługi systemu Infotainment
● komunikaty systemowe
● ustawienia personalizacji pojazdu 3 138
Graficzny wyświetlacz
informacyjny
