2018.5 OPEL ASTRA K Instrukcja obsługi (in Polish)

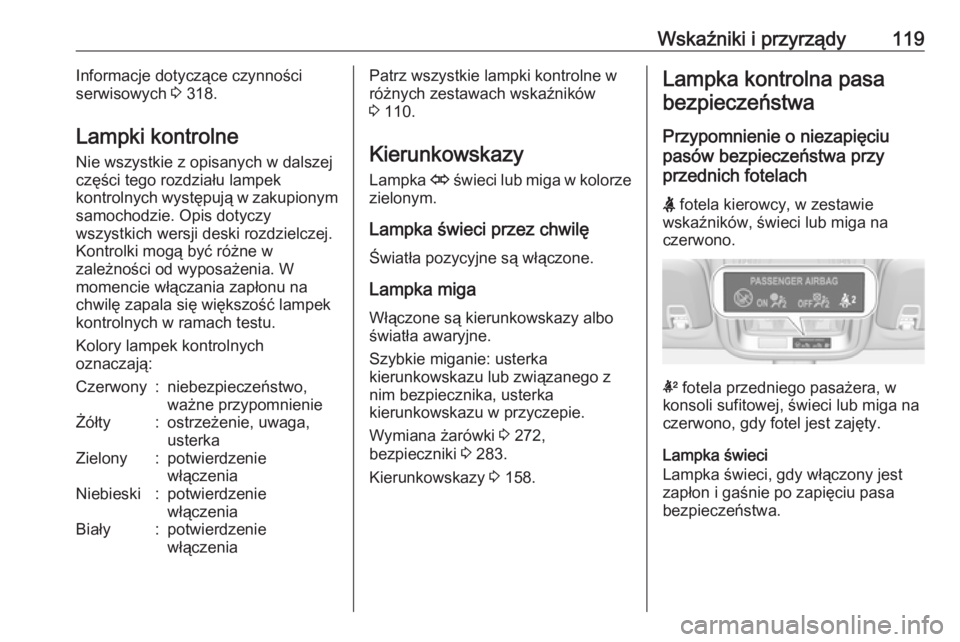

Wskaźniki i przyrządy119Informacje dotyczące czynności
serwisowych 3 318.
Lampki kontrolne Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:Czerwony:niebezpieczeństwo,
ważne przypomnienieŻółty:ostrzeżenie, uwaga,
usterkaZielony:potwierdzenie
włączeniaNiebieski:potwierdzenie
włączeniaBiały:potwierdzenie
włączeniaPatrz wszystkie lampki kontrolne w
różnych zestawach wskaźników
3 110.
Kierunkowskazy
Lampka O świeci lub miga w kolorze
zielonym.
Lampka świeci przez chwilę
Światła pozycyjne są włączone.
Lampka miga Włączone są kierunkowskazy alboświatła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówki 3 272,
bezpieczniki 3 283.
Kierunkowskazy 3 158.Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
X fotela kierowcy, w zestawie
wskaźników, świeci lub miga na
czerwono.
k fotela przedniego pasażera, w
konsoli sufitowej, świeci lub miga na
czerwono, gdy fotel jest zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.

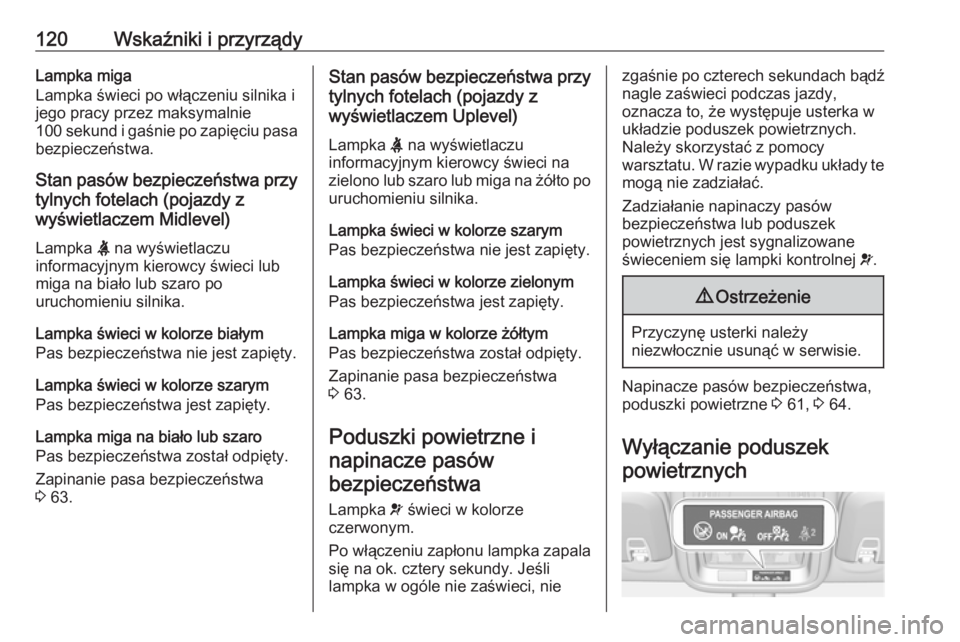

120Wskaźniki i przyrządyLampka miga
Lampka świeci po włączeniu silnika i
jego pracy przez maksymalnie
100 sekund i gaśnie po zapięciu pasa bezpieczeństwa.
Stan pasów bezpieczeństwa przy tylnych fotelach (pojazdy z
wyświetlaczem Midlevel)
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci lub miga na biało lub szaro po
uruchomieniu silnika.
Lampka świeci w kolorze białym
Pas bezpieczeństwa nie jest zapięty.
Lampka świeci w kolorze szarym
Pas bezpieczeństwa jest zapięty.
Lampka miga na biało lub szaro
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa
3 63.Stan pasów bezpieczeństwa przy
tylnych fotelach (pojazdy z
wyświetlaczem Uplevel)
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci na
zielono lub szaro lub miga na żółto po uruchomieniu silnika.
Lampka świeci w kolorze szarym Pas bezpieczeństwa nie jest zapięty.
Lampka świeci w kolorze zielonym
Pas bezpieczeństwa jest zapięty.
Lampka miga w kolorze żółtym
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa
3 63.
Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. cztery sekundy. Jeśli
lampka w ogóle nie zaświeci, niezgaśnie po czterech sekundach bądź
nagle zaświeci podczas jazdy,
oznacza to, że występuje usterka w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 61, 3 64.
Wyłączanie poduszek powietrznych

Wskaźniki i przyrządy121Lampka V świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona.
Dezaktywowanie poduszki
powietrznej 3 70.
Układ ładowania akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroliemisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin.
Potencjalnie może nie być możliwe
przeprowadzenie procesu
oczyszczania filtra cząstek stałych w
silniku wysokoprężnym.Należy niezwłocznie skorzystać z pomocy warsztatu.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Układ hamulcowy i sprzęgłowy
Lampka R świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest zbyt niski, gdy nie
jest zaciągnięty hamulec postojowy
sterowany ręcznie 3 269.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.

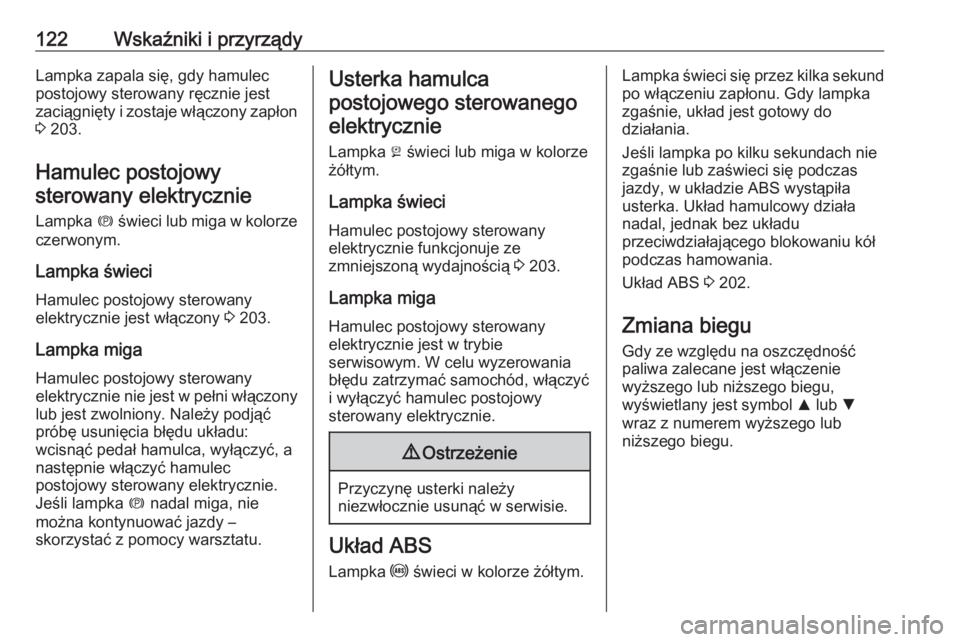

122Wskaźniki i przyrządyLampka zapala się, gdy hamulec
postojowy sterowany ręcznie jest
zaciągnięty i zostaje włączony zapłon 3 203.
Hamulec postojowy sterowany elektrycznie
Lampka m świeci lub miga w kolorze
czerwonym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie jest włączony 3 203.
Lampka miga Hamulec postojowy sterowany
elektrycznie nie jest w pełni włączony
lub jest zwolniony. Należy podjąć
próbę usunięcia błędu układu:
wcisnąć pedał hamulca, wyłączyć, a
następnie włączyć hamulec
postojowy sterowany elektrycznie.
Jeśli lampka m nadal miga, nie
można kontynuować jazdy –
skorzystać z pomocy warsztatu.Usterka hamulca
postojowego sterowanegoelektrycznie
Lampka j świeci lub miga w kolorze
żółtym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 203.
Lampka miga Hamulec postojowy sterowany
elektrycznie jest w trybie
serwisowym. W celu wyzerowania
błędu zatrzymać samochód, włączyć
i wyłączyć hamulec postojowy
sterowany elektrycznie.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 202.
Zmiana biegu Gdy ze względu na oszczędność
paliwa zalecane jest włączenie
wyższego lub niższego biegu,
wyświetlany jest symbol R lub S
wraz z numerem wyższego lub
niższego biegu.

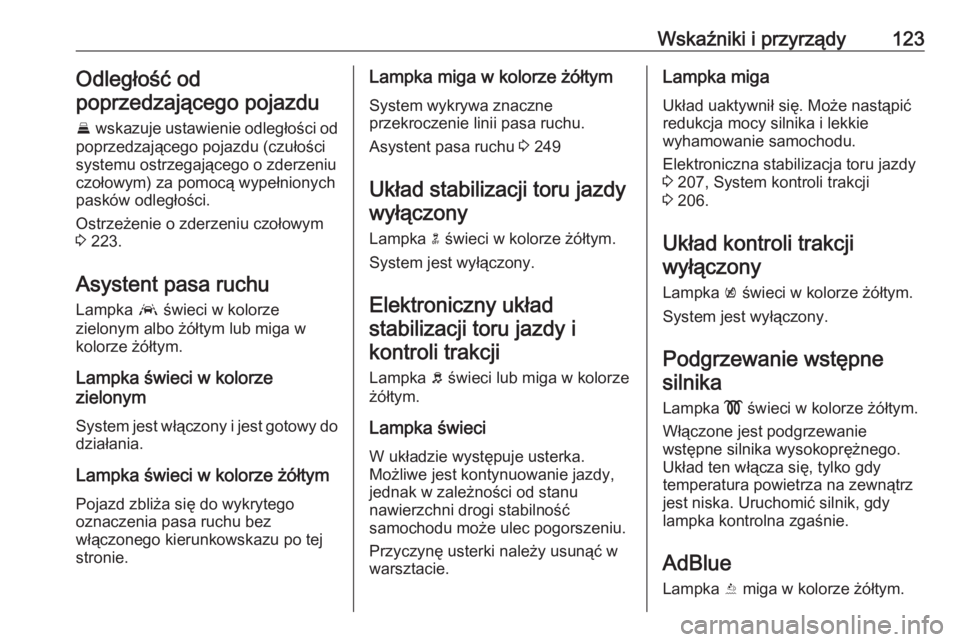

Wskaźniki i przyrządy123Odległość od
poprzedzającego pojazdu
E wskazuje ustawienie odległości od
poprzedzającego pojazdu (czułości
systemu ostrzegającego o zderzeniu
czołowym) za pomocą wypełnionych
pasków odległości.
Ostrzeżenie o zderzeniu czołowym
3 223.
Asystent pasa ruchu
Lampka a świeci w kolorze
zielonym albo żółtym lub miga w kolorze żółtym.
Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.
Lampka świeci w kolorze żółtym
Pojazd zbliża się do wykrytego
oznaczenia pasa ruchu bez
włączonego kierunkowskazu po tej
stronie.Lampka miga w kolorze żółtym
System wykrywa znaczne
przekroczenie linii pasa ruchu.
Asystent pasa ruchu 3 249
Układ stabilizacji toru jazdy
wyłączony
Lampka n świeci w kolorze żółtym.
System jest wyłączony.
Elektroniczny układstabilizacji toru jazdy ikontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka świeci W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Elektroniczna stabilizacja toru jazdy
3 207, System kontroli trakcji
3 206.
Układ kontroli trakcji
wyłączony
Lampka k świeci w kolorze żółtym.
System jest wyłączony.
Podgrzewanie wstępnesilnika
Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne silnika wysokoprężnego.
Układ ten włącza się, tylko gdy
temperatura powietrza na zewnątrz
jest niska. Uruchomić silnik, gdy
lampka kontrolna zgaśnie.
AdBlue
Lampka Y miga w kolorze żółtym.

124Wskaźniki i przyrządyNiski poziom AdBlue. Niezwłoczniewlej AdBlue, aby zapobiec
aktywowaniu blokady rozruchu
silnika.
AdBlue 3 191.
Układ monitorowania ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka miga W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym.
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły.
Uruchomienie funkcji Autostop nie
powoduje wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu aż do
całkowitego zatrzymania
samochodu. W przeciwnym razie
może zadziałać blokada
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 266.
Niski poziom paliwa Lampka Y świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt
niski.

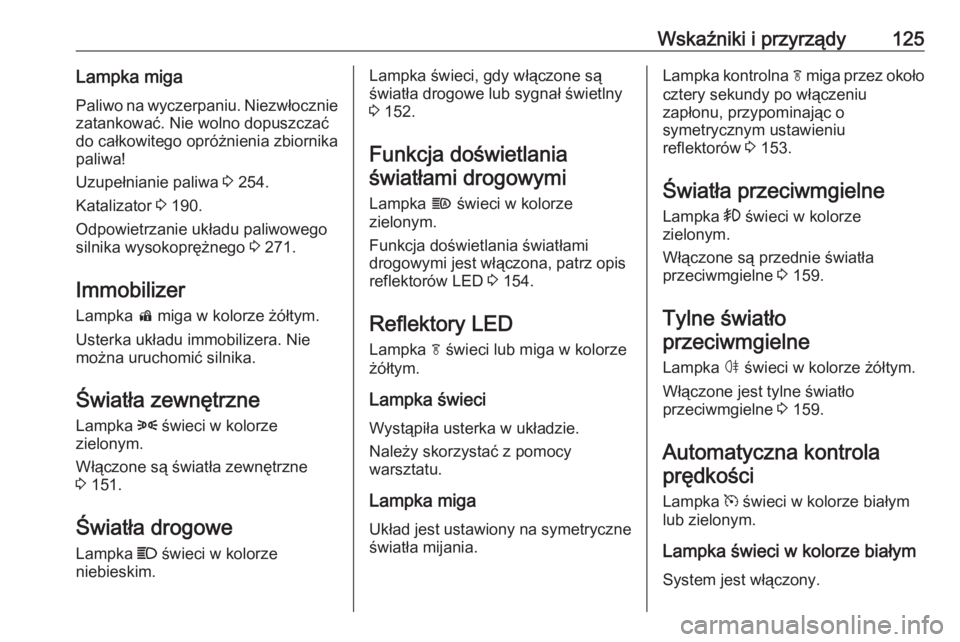

Wskaźniki i przyrządy125Lampka miga
Paliwo na wyczerpaniu. Niezwłocznie zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Uzupełnianie paliwa 3 254.
Katalizator 3 190.
Odpowietrzanie układu paliwowego silnika wysokoprężnego 3 271.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie można uruchomić silnika.
Światła zewnętrzne Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 151.
Światła drogowe Lampka C świeci w kolorze
niebieskim.Lampka świeci, gdy włączone są
światła drogowe lub sygnał świetlny
3 152.
Funkcja doświetlania światłami drogowymi
Lampka f świeci w kolorze
zielonym.
Funkcja doświetlania światłami
drogowymi jest włączona, patrz opis
reflektorów LED 3 154.
Reflektory LED Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci
Wystąpiła usterka w układzie.
Należy skorzystać z pomocy
warsztatu.
Lampka miga
Układ jest ustawiony na symetryczne
światła mijania.Lampka kontrolna f miga przez około
cztery sekundy po włączeniu
zapłonu, przypominając o
symetrycznym ustawieniu
reflektorów 3 153.
Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 159.
Tylne światło
przeciwmgielne
Lampka ø świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 159.
Automatyczna kontrola prędkości
Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym
System jest włączony.

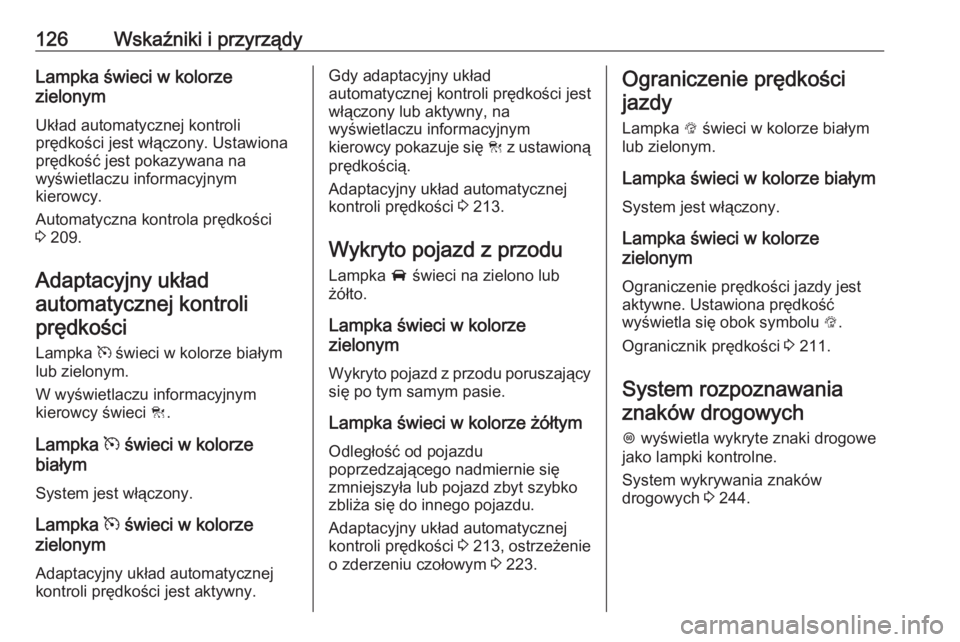

126Wskaźniki i przyrządyLampka świeci w kolorze
zielonym
Układ automatycznej kontroli
prędkości jest włączony. Ustawiona
prędkość jest pokazywana na
wyświetlaczu informacyjnym
kierowcy.
Automatyczna kontrola prędkości
3 209.
Adaptacyjny układ
automatycznej kontroli
prędkości
Lampka m świeci w kolorze białym
lub zielonym.
W wyświetlaczu informacyjnym
kierowcy świeci C.
Lampka m świeci w kolorze
białym
System jest włączony.
Lampka m świeci w kolorze
zielonym
Adaptacyjny układ automatycznej
kontroli prędkości jest aktywny.Gdy adaptacyjny układ
automatycznej kontroli prędkości jest
włączony lub aktywny, na
wyświetlaczu informacyjnym
kierowcy pokazuje się C z ustawioną
prędkością.
Adaptacyjny układ automatycznej
kontroli prędkości 3 213.
Wykryto pojazd z przodu Lampka A świeci na zielono lub
żółto.
Lampka świeci w kolorze
zielonym
Wykryto pojazd z przodu poruszający się po tym samym pasie.
Lampka świeci w kolorze żółtym
Odległość od pojazdu
poprzedzającego nadmiernie się
zmniejszyła lub pojazd zbyt szybko
zbliża się do innego pojazdu.
Adaptacyjny układ automatycznej
kontroli prędkości 3 213, ostrzeżenie
o zderzeniu czołowym 3 223.Ograniczenie prędkości
jazdy
Lampka L świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym System jest włączony.
Lampka świeci w kolorze
zielonym
Ograniczenie prędkości jazdy jest
aktywne. Ustawiona prędkość
wyświetla się obok symbolu L.
Ogranicznik prędkości 3 211.
System rozpoznawania znaków drogowych
L wyświetla wykryte znaki drogowe
jako lampki kontrolne.
System wykrywania znaków
drogowych 3 244.
