2017 YAMAHA YZF-R1M Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
7-20
1
2
3
4
5
678
9
10
11
12
DAU70961
BandenBanden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen door
de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA18370

Rijden met deze machine met een
onjuiste bandspanning kan leiden
tot verlies van de controle met mo-
gelijk ernstig letsel of overlijden tot
gevolg.

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk isaan de omgevingstemperatuur).
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machinekan leiden tot een ongeval.
Inspectie van banden
Vóór elke rit moeten de banden worden ge- controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472

Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.

De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
Bandenspanning bij koude banden:
Voor:250 kPa (2.50 kgf/cm
2, 36 psi)
Achter:
290 kPa (2.90 kgf/cm2, 42 psi)
Maximale belasting*: 187 kg (412 lb)
* Totaal gewicht van bestuurder, pas- sagier, bagage en accessoires
1. Wang van band
2. Bandprofieldiepte
Minimale bandprofieldiepte (voor en
achter): 1.6 mm (0.06 in)




Periodiek onderhoud en afstelling
7-21
1
2
3
4
5
67
8
9
10
11
12
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.

Rijd niet te snel direct na het verwis-
selen van een band. Het bandopper-
vlak dient eerst te zijn ingereden
voordat het zijn optimale eigen-schappen verkrijgt.
Bandeninformatie
Dit model is uitgerust met tubeless banden
en bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van veroudering. Oude banden moeten worden
gecontroleerd door een bandenspecialist
om na te gaan of ze geschikt zijn voor ver-
der gebruik.
WAARSCHUWING
DWA10482

Monteer altijd v
oor- en achterban-
den van hetzelfde merk en type.
Verschillende banden kunnen het
weggedrag van de machine veran-
deren, wat kan leiden tot een onge-
val.

Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.

Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-komen.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden door Yamaha goedge-
keurd voor dit model.
WAARSCHUWING
DWA10601
Deze motorfiets is uitgerust met speciale
banden die geschikt voor zeer hoge rij-
snelheden. Let op het volgende om deze
banden zo effectief mogelijk te kunnen
gebruiken.
Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.

Gloednieuwe banden bieden op
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voorband: Maat:120/70 ZR17MC (58W)
Fabrikant/model:
BRIDGESTONE/BATTLAX RA-
CING STREET RS10F
Achterband:
Maat:190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W)
(YZF-R1M)
Fabrikant/model: BRIDGESTONE/BATTLAX RA-
CING STREET RS10R
VOOR en ACHTER: Bandventiel:
TR412
Luchtventielbuis: #9100 (origineel)




Periodiek onderhoud en afstelling
7-22
1
2
3
4
5
678
9
10
11
12
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.

Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.

Pas de bandspanning steeds aanvolgens de rijomstandigheden.
DAU66460
Magnesium gietwielenLet voor maximale prestaties, duurzaam-
heid en een veilige werking van uw motor-
fiets op de volgende punten met betrekking
tot deze wielen.
Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.

Na het vervangen van een band of wiel
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel kan re-
sulteren in slechte prestaties, slechte
rijeigenschappen en een kortere le-
vensduur van de band.
Deze wielen zijn gemaakt van magnesium
en vereisen speciale zorg.

Gebruik voor het uitbalanceren van
het wiel plakgewicht en om krassen op
het wiel te voorkomen.

Controleer het wiel regelmatig op inke-
pingen en krassen. Gebruik een lak-
stift of een ander afdekmiddel om
corrosie te voorkomen.

Volg voor reiniging de instructies op pagina 8-1.




Periodiek onderhoud en afstelling
7-23
1
2
3
4
5
67
8
9
10
11
12
DAU67342

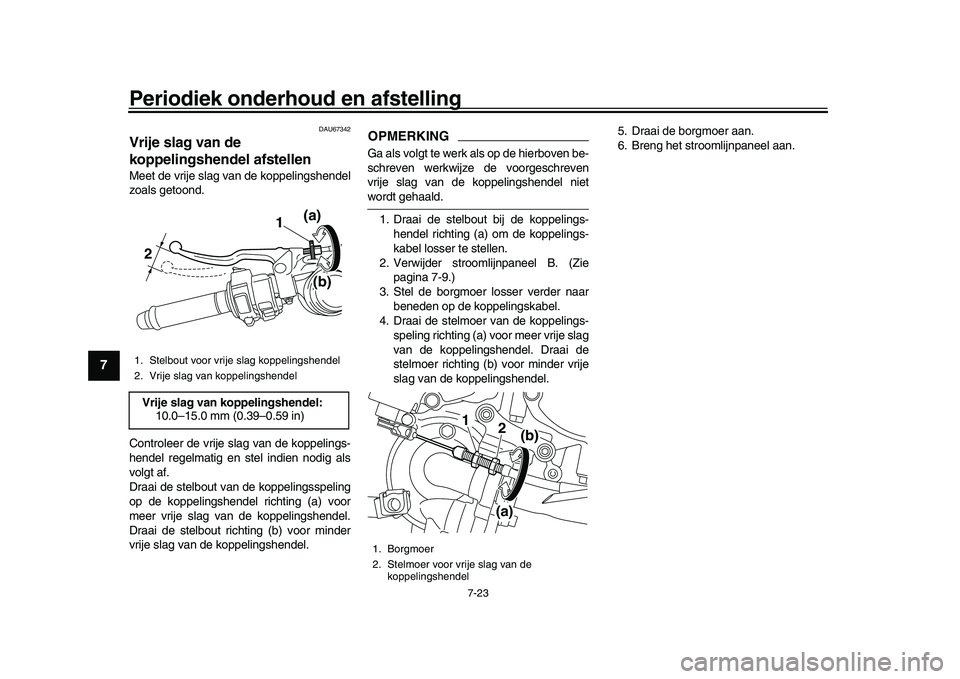

Vrije slag van de
koppelingshendel afstellenMeet de vrije slag van de koppelingshendel
zoals getoond.
Controleer de vrije slag van de koppelings-
hendel regelmatig en stel indien nodig als
volgt af.
Draai de stelbout van de koppelingsspeling
op de koppelingshendel richting (a) voor
meer vrije slag van de koppelingshendel.
Draai de stelbout richting (b) voor minder
vrije slag van de koppelingshendel.
OPMERKINGGa als volgt te werk als op de hierboven be-
schreven werkwijze de voorgeschreven
vrije slag van de koppelingshendel nietwordt gehaald.
1. Draai de stelbout bij de koppelings- hendel richting (a) om de koppelings-
kabel losser te stellen.
2. Verwijder stroomlijnpaneel B. (Zie pagina 7-9.)
3. Stel de borgmoer losser verder naar beneden op de koppelingskabel.
4. Draai de stelmoer van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel. 5. Draai de borgmoer aan.
6. Breng het stroomlijnpaneel aan.
1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendelVrije slag van koppelingshendel:
10.0–15.0 mm (0.39–0.59 in)
1
2 (a)
(b)
1. Borgmoer
2. Stelmoer voor vrije slag van de
koppelingshendel
1 2
(a)(b)




Periodiek onderhoud en afstelling
7-24
1
2
3
4
5
678
9
10
11
12
DAU37914
Vrije slag van remhendel
controlerenAan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha dea-
ler ontluchten voordat de machine wordt
gebruikt. Lucht in het hydraulisch sy-
steem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
DAU36504
RemlichtschakelaarsHet remlicht, dat wordt geactiveerd door het
rempedaal en de remhendel, moet oplich-
ten nét voordat de remmen aangrijpen. Laat
de remlichtschakelaars indien nodig door
een Yamaha dealer afstellen.
1. Geen vrije slag remhendel
1




Periodiek onderhoud en afstelling
7-25
1
2
3
4
5
67
8
9
10
11
12
DAU22393
Controleren van voor- en
achterremblokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU36891
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator, zodat het remblok kan worden ge-
controleerd zonder de rem te hoeven
demonteren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de rem-
blokslijtage te controleren. Wanneer een
remblok zover is afgesleten dat de slijta-
ge-indicator de remschijf bijna raakt, vraag dan een Yamaha dealer de remblokken als
set te vervangen.
DAU48071
Remblokken achterrem
Elk achterremblok heeft een eigen slijta-
ge-indicatorgroef, zodat het remblok kan
worden gecontroleerd zonder de rem te de-
monteren. Let op de slijtage-indicatorgroef
om de remblokslijtage te controleren. Wan-
neer een remblok zover is afgesleten dat de
slijtage-indicatorgroef
bijna zichtbaar is,
vraag dan een Yamaha-dealer de remblok-
ken als set te vervangen.
DAU22582
Controleren van
remvloeistofniveauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van het
reservoir horizontaal staat. Vul indien nodig
remvloeistof bij.
Voorrem
1. Slijtage-indicator remblok
1
1. Slijtage-indicatorgroef remblok
1
1
1. Merkstreep minimumniveau
1




Periodiek onderhoud en afstelling
7-26
1
2
3
4
5
678
9
10
11
12

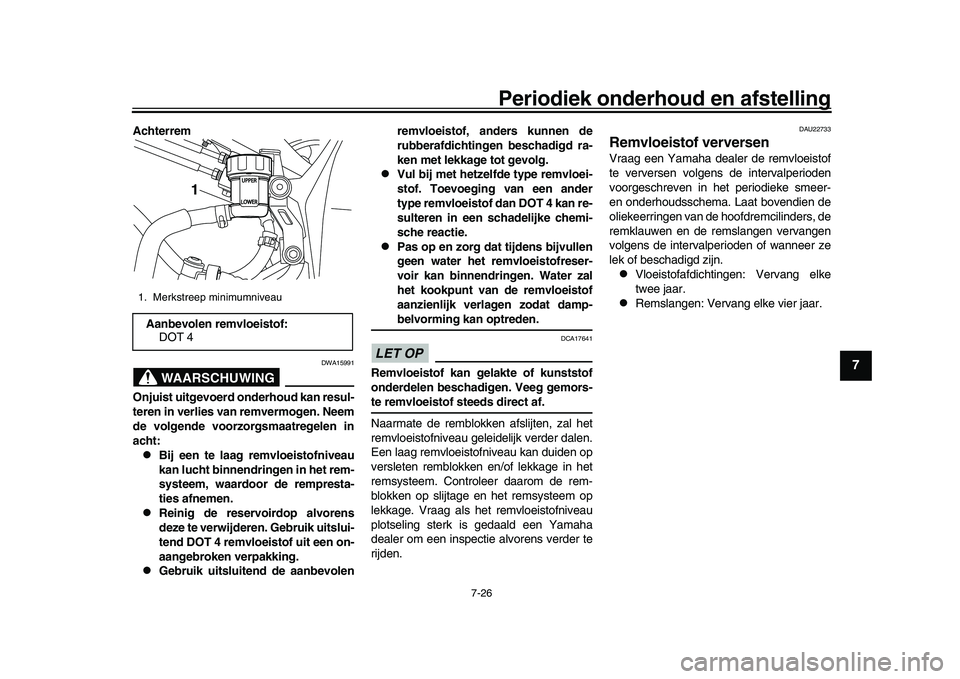

Achterrem
WAARSCHUWING
DWA15991
Onjuist uitgevoerd onderhoud kan resul-
teren in verlies van remvermogen. Neem
de volgende voorzorgsmaatregelen in
acht:
Bij een te laag remvloeistofniveau
kan lucht binnendringen in het rem-
systeem, waardoor de rempresta-
ties afnemen.

Reinig de reservoirdop alvorens
deze te verwijderen. Gebruik uitslui-
tend DOT 4 remvloeistof uit een on-
aangebroken verpakking.

Gebruik uitsluitend de aanbevolen remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.

Vul bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.

Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreser-
voir kan binnendringen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verlagen zodat damp-belvorming kan optreden.
LET OP
DCA17641
Remvloeistof kan ge
lakte of kunststof
onderdelen beschadigen. Veeg gemors-te remvloeistof steeds direct af.
Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
DAU22733
Remvloeistof verversenVraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema. Laat bovendien de
oliekeerringen van de hoofdremcilinders, de
remklauwen en de remslangen vervangen
volgens de intervalperioden of wanneer ze
lek of beschadigd zijn.
Vloeistofafdichtingen: Vervang elke
twee jaar.

Remslangen: Vervang elke vier jaar.
1. Merkstreep minimumniveauAanbevolen remvloeistof: DOT 4
1




Periodiek onderhoud en afstelling
7-27
1
2
3
4
5
67
8
9
10
11
12
DAU22762
Spanning aandrijfkettingDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU74251
Aandrijfketting controleren op spanning 1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij- stand.
3. Meet de spanning van de aandrijfket- ting zoals getoond. 4.
Stel de spanning van de ketting als volgt
bij als deze niet correct is.
LET OP:
Een
onjuiste kettingspanning leidt tot
overbelasting van de motor en ande-
re essentiële onderdelen van de ma-
chine en kan resulteren in overslaan
of breken van de ketting. Houd om
dit te voorkomen de kettingspanning
binnen de gespecificeerde waar-
den.
[DCA10572]
DAU74260
Om de spanning van de aandrijfketting
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt.
1. Draai de wielasmoer los en draai dan de borgmoeren los aan beide zijden
van de achterbrug.
2. Draai om de aandrijfketting strakker te stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.OPMERKINGGebruik voor een goede wieluitlijning de uit- lijnmerktekens aan beide zijden van de ach-
terbrug om zeker te zijn dat beide
kettingspanners dezelfde positie hebben.
3. Trek de asmoer en daarna de borg- moeren aan met de voorgeschreven
aanhaalmomenten.
4. Zorg ervoor dat de kettingspanners in dezelfde stand staan, dat de spanning
1. Spanning aandrijfketting
1
Spanning aandrijfketting:25.0–35.0 mm (0.98–1.38 in)
1. Wielasmoer
2. Aandrijfkettingspanner
3. Stelbout spanning aandrijfketting
4. Borgmoer
5. UitlijnmerktekensAanhaalmomenten:Wielasmoer:190 N·m (19 kgf·m, 137 lb·ft)
Borgmoer:
16 N·m (1.6 kgf·m, 12 lb·ft)
1
2 3
45
(a)
(b)
