2017 YAMAHA YS125 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-25
6
MAU23018
Rengöring och smörjning av
kedjanKedjan måste rengöras och smörjas in vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning. I annat fall
kommer den snabbt att slitas ut, speciellt
om du kör i dammiga eller fuktiga områden.
Kedjan sköts enligt följande.VIKTIGT
MCA10584
Kedjan måste smörjas in efter tvättning
av motorcykeln, efter körning i regn eller
i fuktiga områden.1. Ta bort all smuts och lera från kedjan
med en borste eller trasa.TIPSLåt en Yamaha-återförsäljare ta loss kedjan
och lägga den i lösningsmedel om du vill ha
en grundlig rengöring.2. Spruta Yamahas kedjesmörjmedel el-
ler annat lämpligt kedjesmörjmedel på
hela kedjan. Se till att alla sidoplattor
och rullar är tillräckligt smorda.
MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712]MAU49921
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Rekommenderat smörjmedel:
Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
UBT4M0M0.book Page 25 Thursday, November 17, 2016 9:15 AM

Periodiskt underhåll och justering
6-26
6
MAU44276
Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal
Växelpedal
MAU23144
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag
Kopplingshandtag
Rekommenderat smörjmedel:
Litiumbaserat fett
Rekommenderade smörjmedel:
Bromshandtag:
Silikonbaserat fett
Kopplingshandtag:
Litiumbaserat fett
UBT4M0M0.book Page 26 Thursday, November 17, 2016 9:15 AM

Periodiskt underhåll och justering
6-27
6
MAU23215
Kontroll och smörjning av mitt-
stöd och sidostödFunktionen på mittstöd och sidostöd bör
kontrolleras före varje körning och ledpunk-
terna och kontaktytorna metall-mot-metall
bör smörjas vid behov.
VARNING
MWA10742
Om mittstödet eller sidostödet inte går
att fälla upp eller ner lätt, låt en Yamaha-
återförsäljare kontrollera eller byta det.
Annars kan mittstödet eller sidostödet
komma i kontakt med marken och störa
föraren, som då kan förlora kontrollen
över motorcykeln.
MAUM1653
Smörjning av svingarmens led-
punkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen
1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
Rekommenderat smörjmedel:
Litiumbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
UBT4M0M0.book Page 27 Thursday, November 17, 2016 9:15 AM

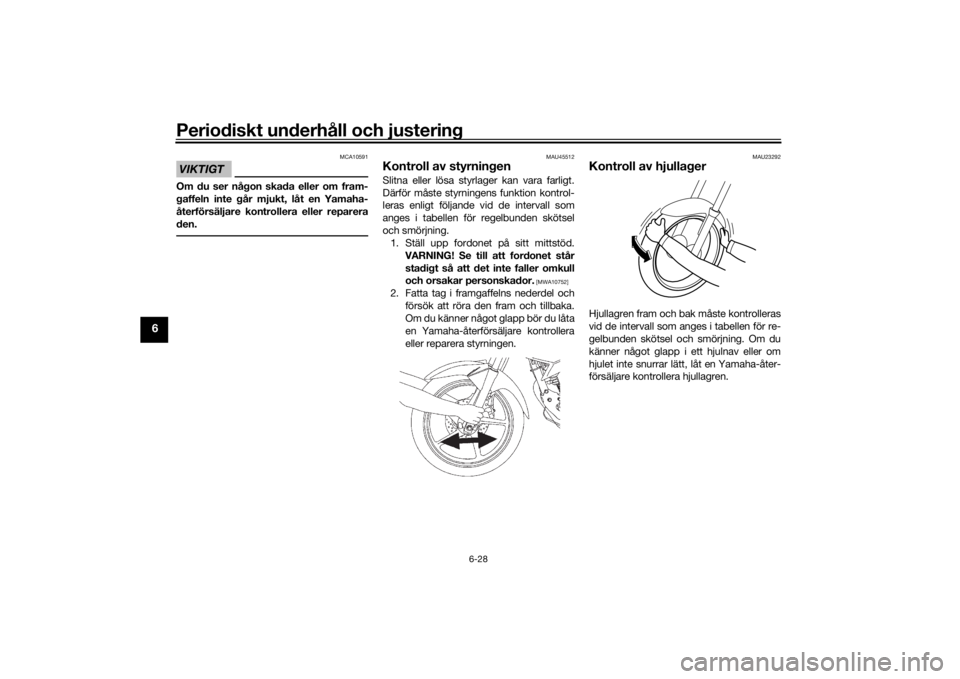

Periodiskt underhåll och justering
6-28
6
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
MAU45512
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
1. Ställ upp fordonet på sitt mittstöd.
VARNING! Se till att fordonet står
stadigt så att det inte faller omkull
och orsakar personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och
försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
UBT4M0M0.book Page 28 Thursday, November 17, 2016 9:15 AM

Periodiskt underhåll och justering
6-29
6
MAU2338A
BatteriBatteriet är placerat bakom panelen B. (Se
sidan 6-8.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när duarbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med
vatten.
• INVÄRTES: Drick stora mängder
mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under
15 minuter och uppsök därefter
läkarhjälp.
Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
VIKTIGT
MCA10621
Du får aldrig försöka att ta bort tätningen
i battericellerna eftersom detta kan för-
störa batteriet.För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet
1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av tänd-
ningen och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer
än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till-
baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
1. Batteri
2. Batteriets plusledning (röd)
3. Batteriets minusledning (svart)
2
1
3
UBT4M0M0.book Page 29 Thursday, November 17, 2016 9:15 AM

Periodiskt underhåll och justering
6-30
6
sedan ansluta den positiva kabeln
innan du ansluter den negativa.[MCA16842]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAU78861
Byte av säkringenSäkringen är placerad bakom panelen B.
(Se sidan 6-8.)
Ta bort startreläets skydd och koppla bort
startreläets koppling när du vill komma åt
säkringen.
Reservsäkringen sitter placerad på bak-
kanten av startreläets hållare.
För att komma åt säkringen, ta bort startre-
läet (tillsammans med hållaren) genom att
dra den utåt och sedan vrida startreläet.1. Startreläets skydd
1. Startreläets kontakt
1
1
1. Säkring
2. Startreläets hållare
1. Reservsäkring
2. Startreläets hållare
3. Startrelä
1
212
3
UBT4M0M0.book Page 30 Thursday, November 17, 2016 9:15 AM

Periodiskt underhåll och justering
6-31
6
Om säkringen är sönder, byt ut den enligt
följande.
1. Vrid tändningsnyckeln till läge “ ”
och stäng av alla elkretsar.
2. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
3. Vrid tändningsnyckeln till läge “ ”
och sätt på elkretsarna för att kontrol-
lera att elkretsarna nu fungerar.
4. Om säkringen omedelbart går sönder
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
MAU78872
Byte av strålkastarlampaDenna modell är utrustad med en strålkas-
tare med halogenlampa. Om strålkastar-
lampan går sönder, byt ut den enligt
följande.VIKTIGT
MCA10651
Var försiktig så att du inte skadar följan-
de delar:
Strålkastarlampa
Ta inte på glaset med fingrarna och
se till att du inte får olja på glaset ef-
tersom det kan påverka ljuset i lam-
pan och lampans livslängd
reduceras avsevärt. Torka av glaset
på glödlampan mycket noga med
en trasa fuktad i alkohol eller thin-
ner.
Strålkastarglas
Sätt inte på någon form av självhäf-
tande film eller klisterlapp på strål-
kastarglaset.
Sätt inte i någon glödlampa med
högre effekt än den som rekom-
menderas.
1. Ta bort strålkastarinsatsens sido-
skydd genom att ta bort skruvarna på
sidorna. Säkring:
15.0 A1. Ta inte på glödlampsglaset med fingrarna.
1. Strålkastarenhetens sidoskydd
2. Skruv
1
2
UBT4M0M0.book Page 31 Thursday, November 17, 2016 9:15 AM

Periodiskt underhåll och justering
6-32
6
2. Ta bort bultarna på sidorna.
3. Ta bort bulten för strålkastarinsatsens
stag och luta strålkastarinsatsen fram-
åt.4. Koppla loss strålkastarlampans kon-
takt och ta sedan bort skyddet över
strålkastarlampan.
5. Haka av strålkastarlampans hållare
och ta bort den trasiga lampan.6. Sätt i en ny glödlampa och sätt fast
den med lamphållaren.
7. Sätt på skyddet över strålkastarlam-
pan och koppla sedan in strålkastar-
lampans kontakt.
8. Placera strålkastarinsatsen i ur-
sprungsläget och dra åt bulten för
strålkastarinsatsens stag till specifice-
rat åtdragningsmoment.
9. Montera bultarna på sidorna.
10. Placera strålkastarinsatsens sido-
skydd i ursprungslägena och skruva
fast skruvarna på sidorna.
11. Låt en Yamaha-återförsäljare ställa in
ljuset vid behov.1. Strålkastarenhetens sidoskydd
2. Skruv
3. Stagbult till strålkastare
1. Bult
213
1
1. Strålkastarkontakt
2. Strålkastarlampans hållare
1. Strålkastarlampans hållare
2. Strålkastarlampa
1212
Åtdragningsmoment:
Bult för strålkastarinsatsens stag:
7 N·m (0.7 kgf·m, 5.1 lb·ft)
UBT4M0M0.book Page 32 Thursday, November 17, 2016 9:15 AM
