Page 57 of 124
Funciones de los instrumentos y man dos
3-43
3
No sobrepase la capaci dad de
5.0 kg (11 lb) del portaequipajes su-
plementario.
ATENCIÓN
SCA16822
No levante el vehículo por los portaequi-
pajes.
SAU49491
Soportes de la correa del equipa-
je
Debajo del asiento del pasajero se hallan
cuatro sujeciones de correa para equipaje.
1. Soporte de la correa del equipaje
1
UBP9S0S0.book Page 43 Tuesday, February 7, 2017 1:54 PM
Page 58 of 124

Funciones de los instrumentos y man dos
3-44
3
SAU15306
Caballete lateral
El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.
NOTA
El interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y d istraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte del circuito d e encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe
regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU63430
Sistema de corte del circuito de
encen did o
El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funcio-
nes siguientes.
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
Interrumpe el funcio namiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
UBP9S0S0.book Page 44 Tuesday, February 7, 2017 1:54 PM
Page 59 of 124

Funciones de los instrumentos y man dos
3-45
3

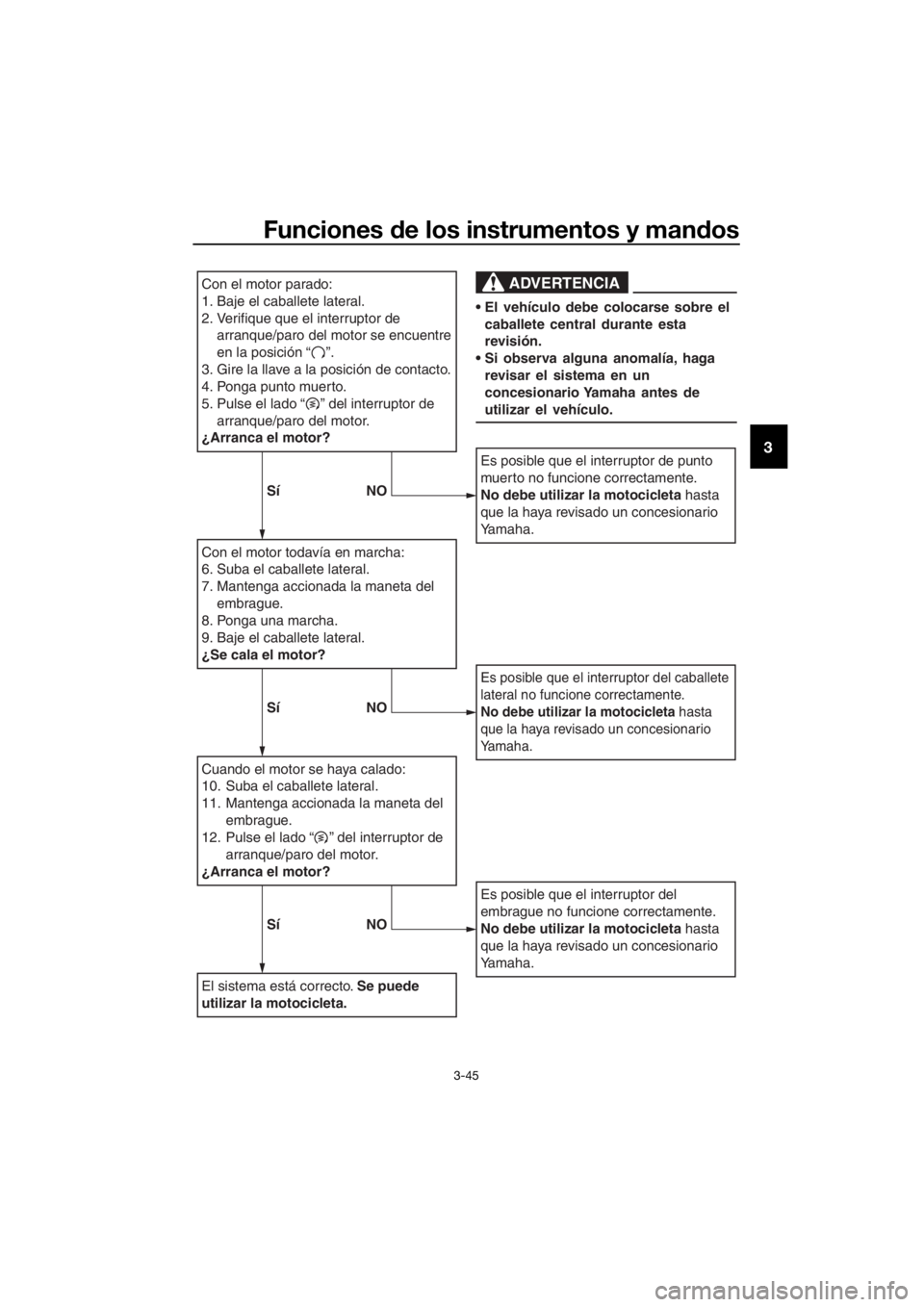

Con el motor parado:
1. Baje el caballete lateral.
2.
Verifique que el interruptor de
arranque/paro del motor se encuentre
en la posición “ ”.
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5.
Pulse el lado “ ” del interruptor de
arranque/paro del motor.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12.
Pulse el lado “ ” del interruptor de
arranque/paro del motor.
¿Arranca el motor?
El sistema está correcto. Se puede
utilizar la motocicleta.
Es posible que el interruptor de punto
muerto no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del caballete
lateral no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del
embrague no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
ADVERTENCIA
El vehículo debe colocarse sobre el caballete central durante esta
revisión.
Si observa alguna anomalía, haga revisar el sistema en un
concesionario Yamaha antes de
utilizar el vehículo.
Sí NO
SíNO
SíNO
UBP9S0S0.book Page 45 Tuesday, February 7, 2017 1:54 PM
Page 60 of 124

Funciones de los instrumentos y man dos
3-46
3
SAU49453
Toma de corriente continua
ADVERTENCIA
SWA14361
Para evitar una d escarga eléctrica o un
cortocircuito, compruebe que esté colo-
cad o el capuchón cuan do no utilice la
toma de corriente continua.
ATENCIÓN
SCA15432
El accesorio conecta do a la toma de co-
rriente continua no debe utilizarse con el
motor para do y la carga no debe superar
nunca 30 W (2.5 A) pues, de lo contrario,
pue de fun dirse el fusible o d escargarse
la batería.
Este vehículo está equipado con una toma
auxiliar de corriente continua.
Un accesorio de 12 voltios conectado a la
toma de corriente continua auxiliar se pue-
de utilizar cuando la llave se encuentra en
la posición “ON” y solo se debe utilizar
cuando el motor está en marcha.
Para utilizar la toma d e corriente conti-
nua
1. Gire la llave a la posición “OFF”.
2. Extraiga la tapa de la toma de corrien- te continua.
3. Apague el accesorio.
4. Introduzca el enchufe del accesorio en la toma de corriente continua. 5. Gire la llave a la posición “ON” y arran-
que el motor. (Véase la página 5-2).
6. Encienda el accesorio.
1. Capuchón de la toma de corriente continua
1
1. Toma de corriente continua
1
UBP9S0S0.book Page 46 Tuesday, February 7, 2017 1:54 PM
Page 61 of 124

Para su seguridad – comprobaciones previas
4-1
4
SAU63440
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condi-
ciones de funcionamiento seguras. Observe siempre los procedimientos y programas de
revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de
acci dente o d años materiales. No utilice el vehículo si observa cualquier anomalía. Si
una anomalía no pue de resolverse me diante los proce dimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo respiradero y el tubo de rebose del
depósito de gasolina no estén obstruidos, agrietados o
dañados y comprobar las conexiones de los tubos. 3-31,
3-33
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado
hasta el nivel especificado.
• Comprobar si existen fugas. 6-13
Aceite del engranaje fi-
nal • Comprobar si existen fugas.
6-16
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo reco-
mendado hasta el nivel especificado.
• Comprobar si existen fugas en el sistema de refrigera- ción. 6-18
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-27,
6-28
UBP9S0S0.book Page 1 Tuesday, February 7, 2017 1:54 PM
Page 62 of 124

Para su seguridad – comprobaciones previas
4-2
4
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-27,
6-28
Embrague • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Comprobar si existen fugas en el sistema hidráulico. 6-25
Puño del acelerad or• Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que
ajuste el juego libre del puño del acelerador y lubrique el
cable y la caja del puño. 6-21,
6-29
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del
dibujo.
• Comprobar la presión.
• Corregir si es necesario. 6-22,
6-25
Pe dales de freno y
cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es nece-
sario. 6-30
Manetas de freno y
embrague • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es ne-
cesario. 6-30
Caballete central, ca-
ballete lateral • Verificar si el funcionamiento es suave.
• Lubricar los pivotes si es necesario.
6-31
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos y tornillos es-
tén correctamente apretados.
• Apretar si es necesario. —
Instrumentos, luces,
señales e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor d el caballe-
te lateral • Comprobar funcionamiento del sistema de corte del cir-
cuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha que revise el vehículo. 3-44
ELEMENTO COMPROBACIONES PÁGINA
UBP9S0S0.book Page 2 Tuesday, February 7, 2017 1:54 PM
Page 63 of 124
Utilización y puntos importantes para la conducción
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o daños personales.
SAU73450
NOTA
Este modelo está equipado con:
un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En ese caso, gire la llave a
“OFF” y luego a “ON” antes de arran-
car de nuevo el motor. De lo contrario,
el motor no arrancará aunque gire al
pulsar el interruptor de arranque.
un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. En ese caso, basta pulsar el
interruptor de arranque para volver a
arrancar el motor.
UBP9S0S0.book Page 1 Tuesday, February 7, 2017 1:54 PM
Page 64 of 124

Utilización y puntos importantes para la conducción
5-2
5
SAU58241
Arranque del motor
Para que el sistema de corte del circuito de
encendido permita el arranque, deben
cumplirse una de las condiciones siguien-
tes:
La transmisión esté en la posición de
punto muerto.
Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-44.
1. Gire la llave a la posición “ON” y veri-
fique que el interruptor de arran-
que/paro del motor se encuentre
en “ ”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse. Luz de aviso del nivel de aceite
Luz de aviso de avería del motor
Luz indicadora del sistema de
control de tracción
Luces indicadoras del sistema
regulador de velocidad
Luz de aviso del sistema de sus-
pensión con ajuste electrónico
Luz indicadora del sistema inmo-
vilizador
ATENCIÓN
SCA11834
Si una luz in dica dora o d e aviso no se
encien de inicialmente al girar la llave a la
posición “ON” o si dicha luz permanece
encen did a, consulte la página 3-4 para
la comprobación del circuito de la luz in-
d ica dora o d e aviso correspon diente.
La luz de aviso del sistema ABS debe
encenderse cuando se gira la llave a la
posición “ON” y luego apagarse des-
pués de circular a una velocidad de
10 km/h (6 mi/h) o superior.
ATENCIÓN
SCA17682
Si la luz d e aviso del sistema ABS no se
encien de y apaga como se ha explica do
anteriormente, consulte en la página 3-4
la comprobación del circuito correspon-
d iente.
2. Ponga la transmisión en la posición de
punto muerto. La luz indicadora de
punto muerto se debe encender. Si no
se enciende, haga revisar el circuito
eléctrico en un concesionario
Yamaha.
3. Arranque el motor pulsando el
lado “ ” del interruptor de arran-
que/paro del motor.
Si el motor no arranca, suelte el inte-
rruptor de arranque/paro del motor,
espere unos segundos e inténtelo de
nuevo. Cada intento de arranque
debe ser lo más breve posible a fin de
preservar la batería. No accione el
arranque durante más de 10 segun-
dos seguidos.
ATENCIÓN
SCA11043
Para prolongar al máximo la vi da útil d el
motor, ¡nunca acelere mucho con el mo-
tor frío!
UBP9S0S0.book Page 2 Tuesday, February 7, 2017 1:54 PM
