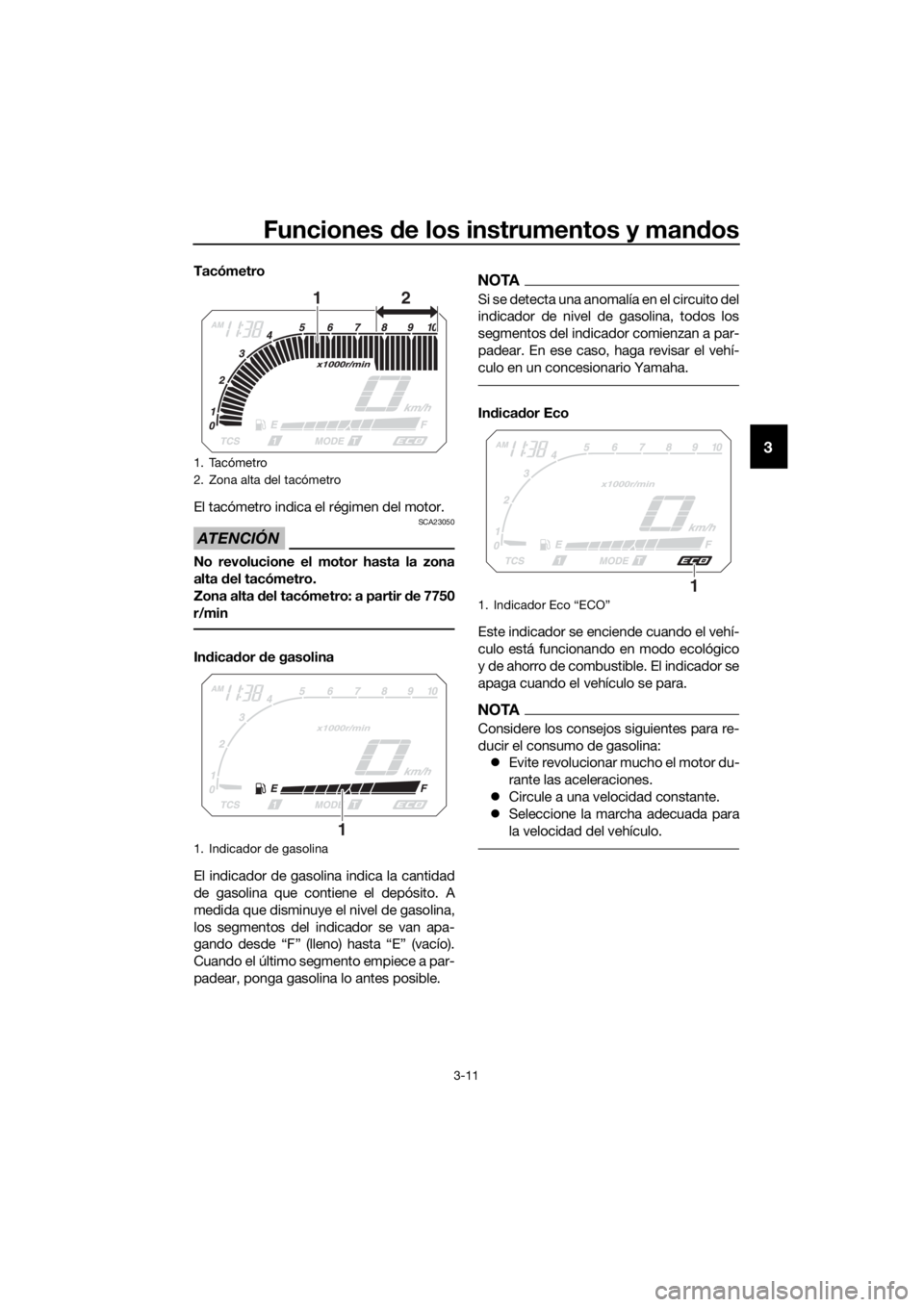

Tacómetro
El tacómetro indica el régimen del motor.
ATENCIÓN
SCA23050
No revolucione el motor hasta la zona
alta del tacómetro.
Zona alta del tacómetro: a partir de 7750
r/min
In dica dor de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. A
medida que disminuye el nivel de gasolina,
los segmentos del indicador se van apa-
gando desde “F” (lleno) hasta “E” (vacío).
Cuando el último segmento empiece a par-
padear, ponga gasolina lo antes posible.
NOTA
Si se detecta una anomalía en el circuito del
indicador de nivel de gasolina, todos los
segmentos del indicador comienzan a par-
padear. En ese caso, haga revisar el vehí-
culo en un concesionario Yamaha.
In dica dor Eco
Este indicador se enciende cuando el vehí-
culo está funcionando en modo ecológico
y de ahorro de combustible. El indicador se
apaga cuando el vehículo se para.
NOTA
Considere los consejos siguientes para re-
ducir el consumo de gasolina: Evite revolucionar mucho el motor du-
rante las aceleraciones.
Circule a una velocidad constante.
Seleccione la marcha adecuada para
la velocidad del vehículo.
1. Tacómetro
2. Zona alta del tacómetro
1. Indicador de gasolina
12
1
1. Indicador Eco “ECO”
1
UBP9S0S0.book Page 11 Tuesday, February 7, 2017 1:54 PM
Page 26 of 124

Funciones de los instrumentos y man dos
3-12
3

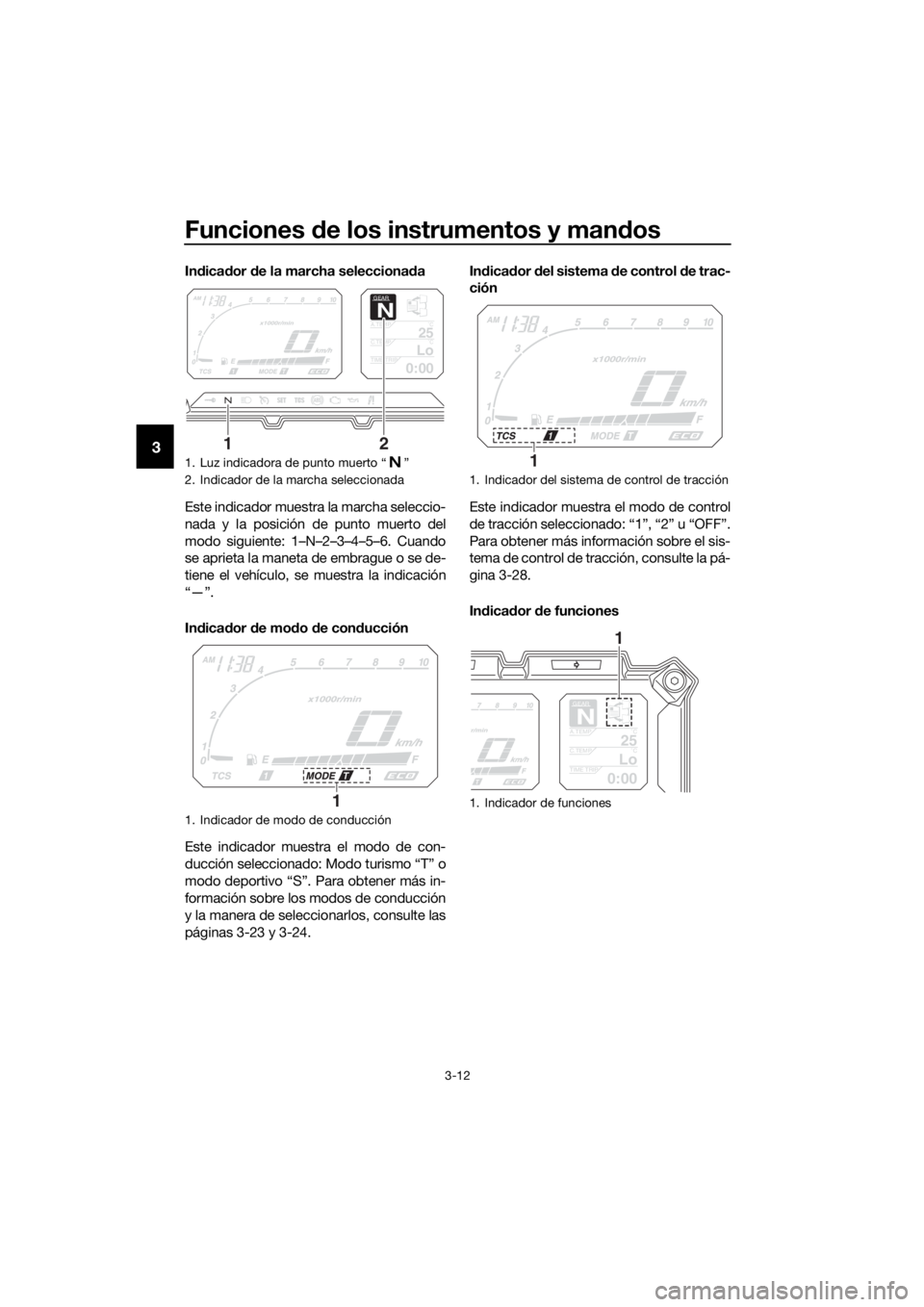

In dica dor de la marcha selecciona da
Este indicador muestra la marcha seleccio-
nada y la posición de punto muerto del
modo siguiente: 1–N–2–3–4–5–6. Cuando
se aprieta la maneta de embrague o se de-
tiene el vehículo, se muestra la indicación
“—”.
In dica dor de mo do d e con ducción
Este indicador muestra el modo de con-
ducción seleccionado: Modo turismo “T” o
modo deportivo “S”. Para obtener más in-
formación sobre los modos de conducción
y la manera de seleccionarlos, consulte las
páginas 3-23 y 3-24. In
dica dor del sistema d e control de trac-
ción
Este indicador muestra el modo de control
de tracción seleccionado: “1”, “2” u “OFF”.
Para obtener más información sobre el sis-
tema de control de tracción, consulte la pá-
gina 3-28.
In dica dor de funciones
1. Luz indicadora de punto muerto “ ”
2. Indicador de la marcha seleccionada
1. Indicador de modo de conducción
GEAR
N
25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
12
1
1. Indicador del sistema de control de tracción
1. Indicador de funciones
1
GEAR
N
25A.TEMP˚C
LoC.TEMP˚C
0:00TIME TRIP
1
UBP9S0S0.book Page 12 Tuesday, February 7, 2017 1:54 PM
Page 27 of 124

Funciones de los instrumentos y man dos
3-13
3

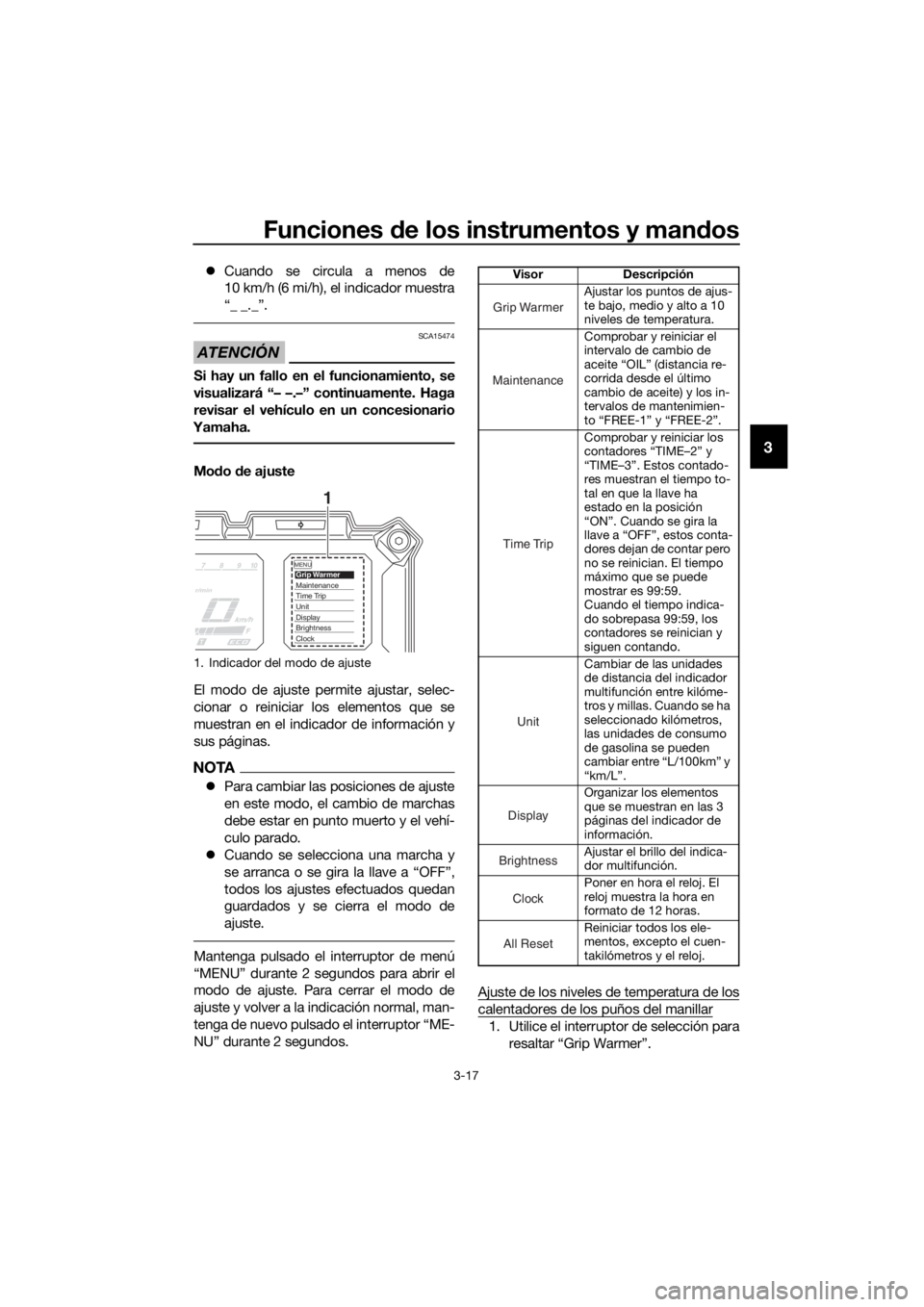

Pulse el interruptor de menú “MENU” para
cambiar la indicación entre las siguientes
funciones. La indicación cambia cada vez
que se pulsa el interruptor.
Función de ajuste de los calentadores
de los puños del manillar
Función de selección del indicador de
información
Función de ajuste del hidráulico
Función de ajuste de la precarga
NOTA
La función de ajuste de la precarga solo se
presenta cuando el vehículo está parado
con el motor en marcha.
Las páginas siguientes contienen una ex-
plicación de los calentadores de los puños
y de las funciones del indicador de informa-
ción. Véase en la página 3-38 una explica-
ción de las funciones de ajuste de la
precarga y del hidráulico.

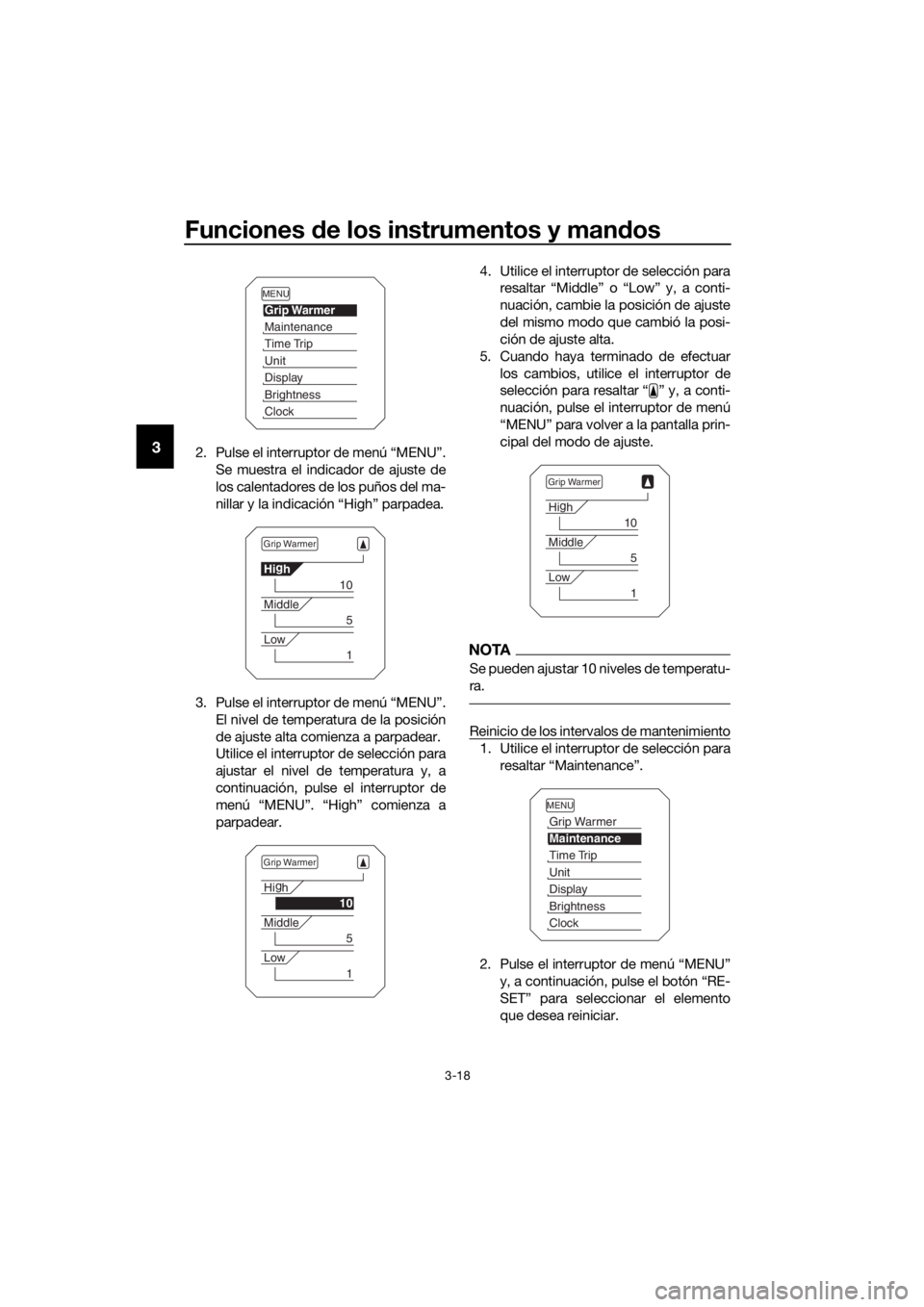

Ajuste de los calenta dores de los puños
del manillar
Este vehículo está equipado con calenta-
dores para los puños del manillar; estos
solo se pueden utilizar cuando el motor está en marcha. Los calentadores de los
puños del manillar se pueden ajustar en 4
posiciones.
Para aumentar la temperatura de los calen-
tadores de los puños del manillar, pulse el
lado “ ” del interruptor de selección.
Para reducir la temperatura de los calenta-
dores de los puños del manillar, pulse el
lado “ ” del interruptor de selección.
ATENCIÓN
SCA17931
No olvi de usar guantes cuan do uti-
lice los calenta dores de los puños
d el manillar.
Si la temperatura ambiente es de
20 °C (68 °F) o superior, no selec-
cione el nivel d e temperatura alta
d e los calenta dores de los puños
d el manillar.
Si el puño del manillar o el puño del
acelera dor se d esgasta o resulta
d añad o, deje de utilizar los calenta-
d ores y cambie los puños.

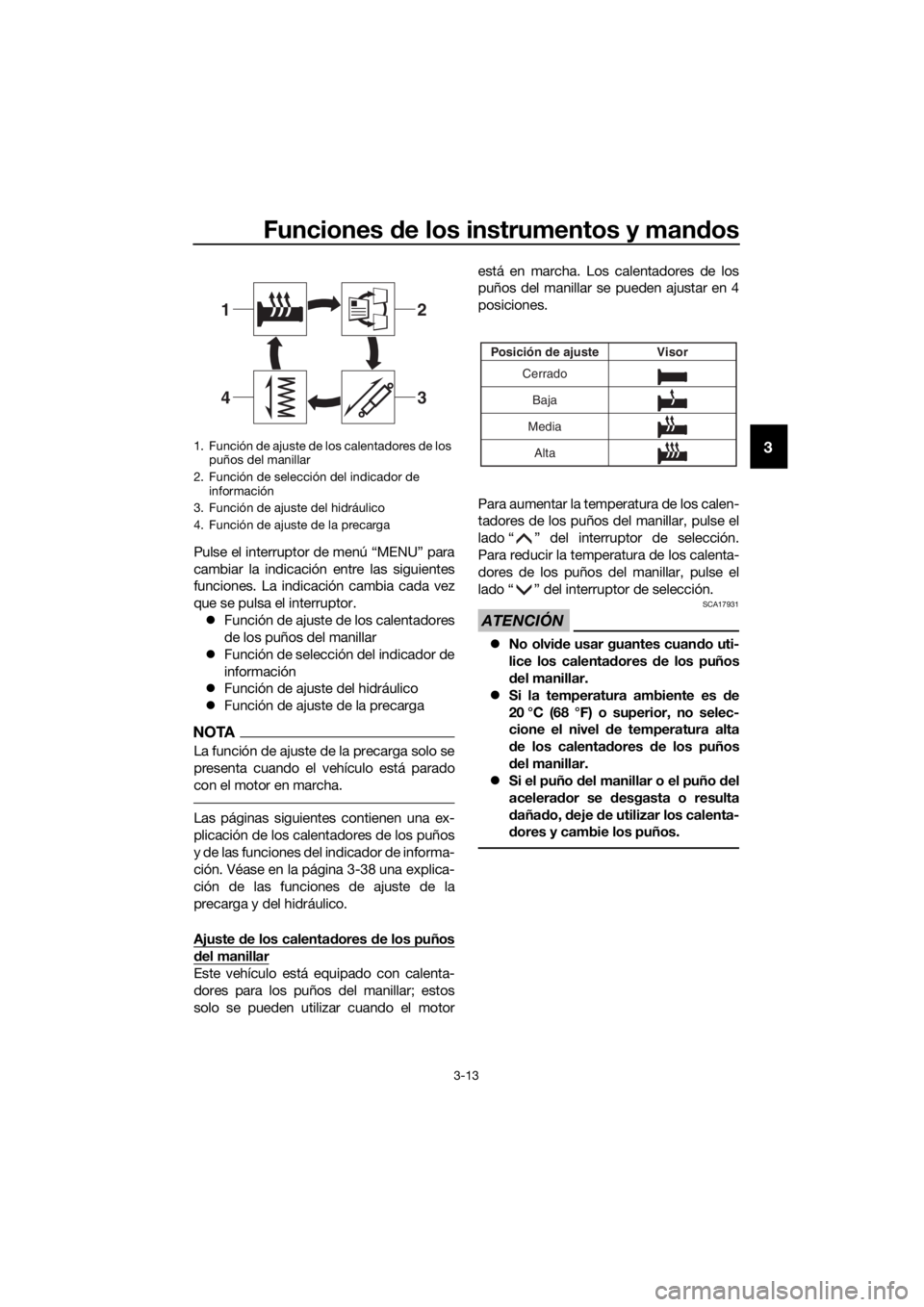

1. Función de ajuste de los calentadores de los
puños del manillar
2. Función de selección del indicador de información
3. Función de ajuste del hidráulico
4. Función de ajuste de la precarga
34
21
Cerrado
Baja
Media Visor
Posición de ajuste
Alta
UBP9S0S0.book Page 13 Tuesday, February 7, 2017 1:54 PM
Page 28 of 124

Funciones de los instrumentos y man dos
3-14
3

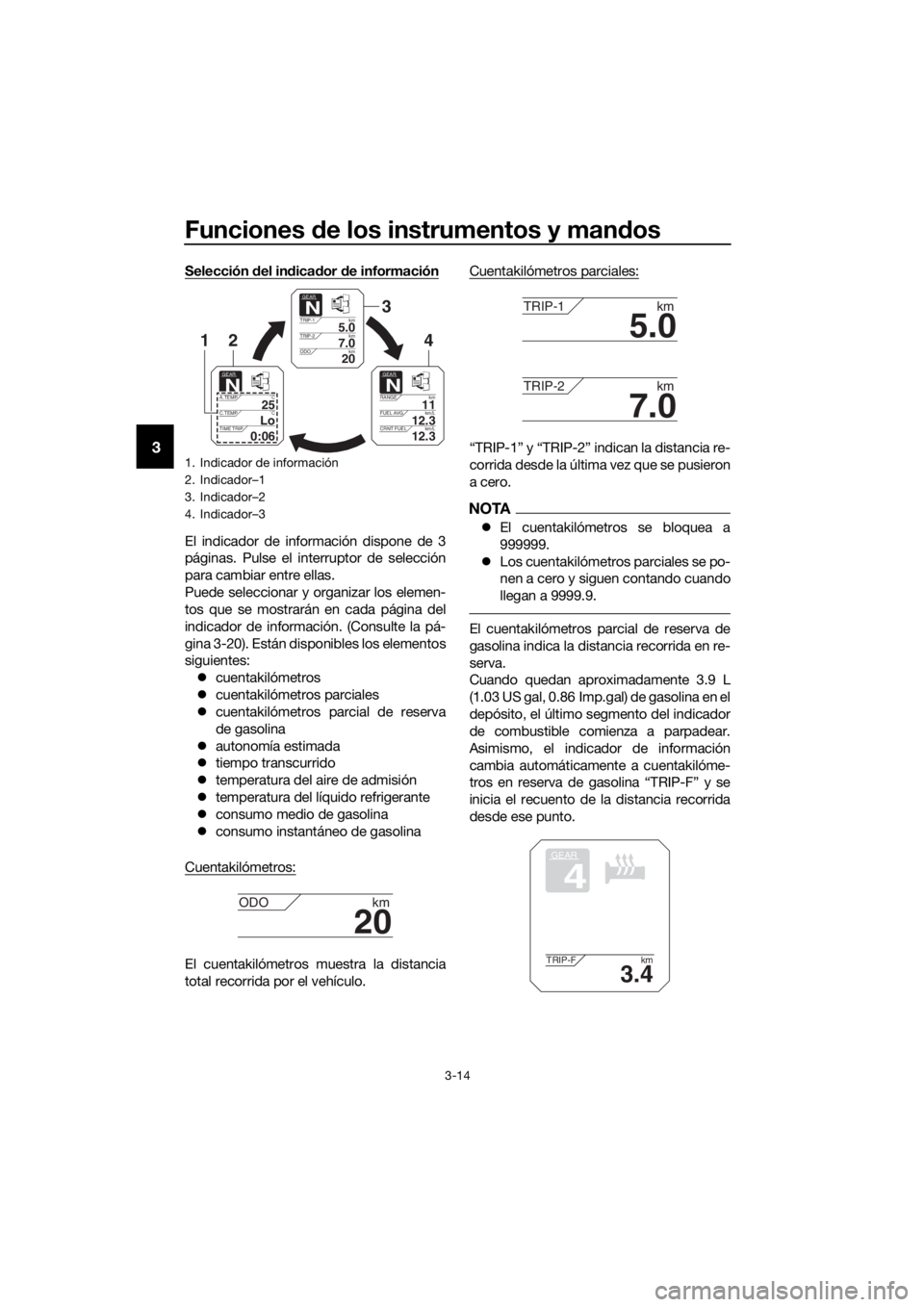

Selección del in dica dor de información
El indicador de información dispone de 3
páginas. Pulse el interruptor de selección
para cambiar entre ellas.
Puede seleccionar y organizar los elemen-
tos que se mostrarán en cada página del
indicador de información. (Consulte la pá-
gina 3-20). Están disponibles los elementos
siguientes:
cuentakilómetros
cuentakilómetros parciales
cuentakilómetros parcial de reserva
de gasolina
autonomía estimada
tiempo transcurrido
temperatura del aire de admisión
temperatura del líquido refrigerante
consumo medio de gasolina
consumo instantáneo de gasolina
Cuentakilómetros:
El cuentakilómetros muestra la distancia
total recorrida por el vehículo. Cuentakilómetros parciales:
“TRIP-1” y “TRIP-2” indican la distancia re-
corrida desde la última vez que se pusieron
a cero.
NOTA
El cuentakilómetros se bloquea a
999999.
Los cuentakilómetros parciales se po-
nen a cero y siguen contando cuando
llegan a 9999.9.
El cuentakilómetros parcial de reserva de
gasolina indica la distancia recorrida en re-
serva.
Cuando quedan aproximadamente 3.9 L
(1.03 US gal, 0.86 Imp.gal) de gasolina en el
depósito, el último segmento del indicador
de combustible comienza a parpadear.
Asimismo, el indicador de información
cambia automáticamente a cuentakilóme-
tros en reserva de gasolina “TRIP-F” y se
inicia el recuento de la distancia recorrida
desde ese punto.
1. Indicador de información
2. Indicador–1
3. Indicador–2
4. Indicador–3
GEARN
5.0TRIP-1 km
7.0TRIP-2km
km
20ODO
GEARN
11RANGEkm
12.3FUEL AVG km/L
km/L
12.3CRNT FUEL
GEARN
25A.TEMP ˚C
LoC.TEMP ˚C
0:06TIME TRIP
3
421
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
GEAR
4
3.4
TRIP-F km
UBP9S0S0.book Page 14 Tuesday, February 7, 2017 1:54 PM
Page 29 of 124

Funciones de los instrumentos y man dos
3-15
3
En ese caso, pulse el interruptor de selec-
ción para cambiar entre las páginas del in-
dicador de información en el orden
siguiente:
TRIP-F → Indicador–1 → Indicador–2 →
Indicador–3 → TRIP-F
Para poner a cero un cuentakilómetros par-
cial, pulse brevemente el botón “RESET”
para que el cuentakilómetros parcial par-
padee y, a continuación, mantenga pulsa-
do el botón “RESET” durante 2 segundos.
NOTA
El cuentakilómetros parcial de reserva de
gasolina se puede poner a cero de forma
manual o, si no se hace, se pondrá a cero
automáticamente y desaparecerá del visor
después de repostar y recorrer 5 km (3 mi).

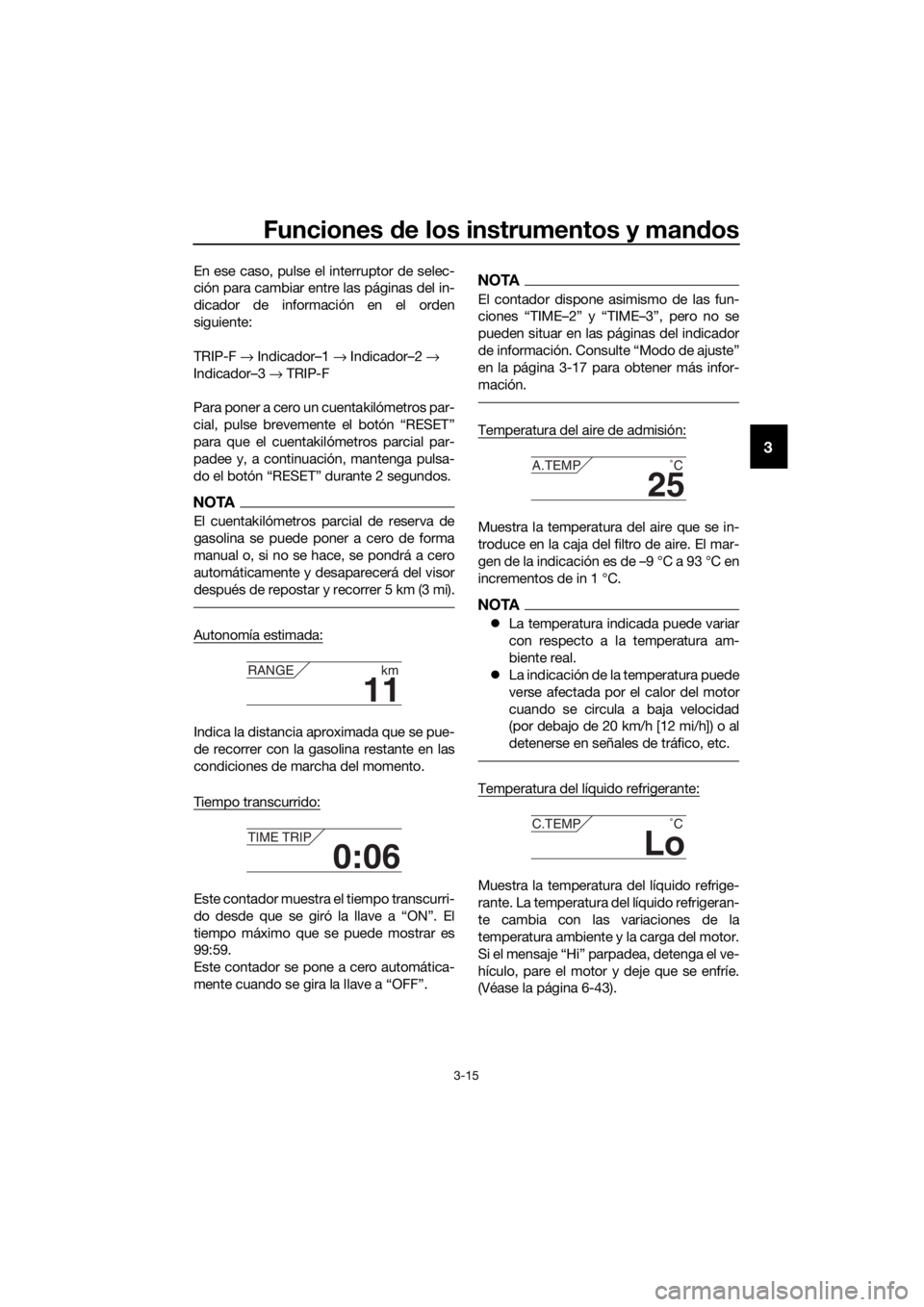

Autonomía estimada:
Indica la distancia aproximada que se pue-
de recorrer con la gasolina restante en las
condiciones de marcha del momento.
Tiempo transcurrido:
Este contador muestra el tiempo transcurri-
do desde que se giró la llave a “ON”. El
tiempo máximo que se puede mostrar es
99:59.
Este contador se pone a cero automática-
mente cuando se gira la llave a “OFF”.
NOTA
El contador dispone asimismo de las fun-
ciones “TIME–2” y “TIME–3”, pero no se
pueden situar en las páginas del indicador
de información. Consulte “Modo de ajuste”
en la página 3-17 para obtener más infor-
mación.
Temperatura del aire de admisión:
Muestra la temperatura del aire que se in-
troduce en la caja del filtro de aire. El mar-
gen de la indicación es de –9 °C a 93 °C en
incrementos de in 1 °C.
NOTA
La temperatura indicada puede variar
con respecto a la temperatura am-
biente real.
La indicación de la temperatura puede
verse afectada por el calor del motor
cuando se circula a baja velocidad
(por debajo de 20 km/h [12 mi/h]) o al
detenerse en señales de tráfico, etc.
Temperatura del líquido refrigerante:
Muestra la temperatura del líquido refrige-
rante. La temperatura del líquido refrigeran-
te cambia con las variaciones de la
temperatura ambiente y la carga del motor.
Si el mensaje “Hi” parpadea, detenga el ve-
hículo, pare el motor y deje que se enfríe.
(Véase la página 6-43).
11
RANGE km
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP˚C
UBP9S0S0.book Page 15 Tuesday, February 7, 2017 1:54 PM
Page 30 of 124

Funciones de los instrumentos y man dos
3-16
3NOTA
No es posible cambiar entre las páginas del
indicador de información cuando está par-
padeando el mensaje de recalentamiento
del motor “Hi”.
ATENCIÓN
SCA10022
No mantenga en marcha el motor si se
recalienta.

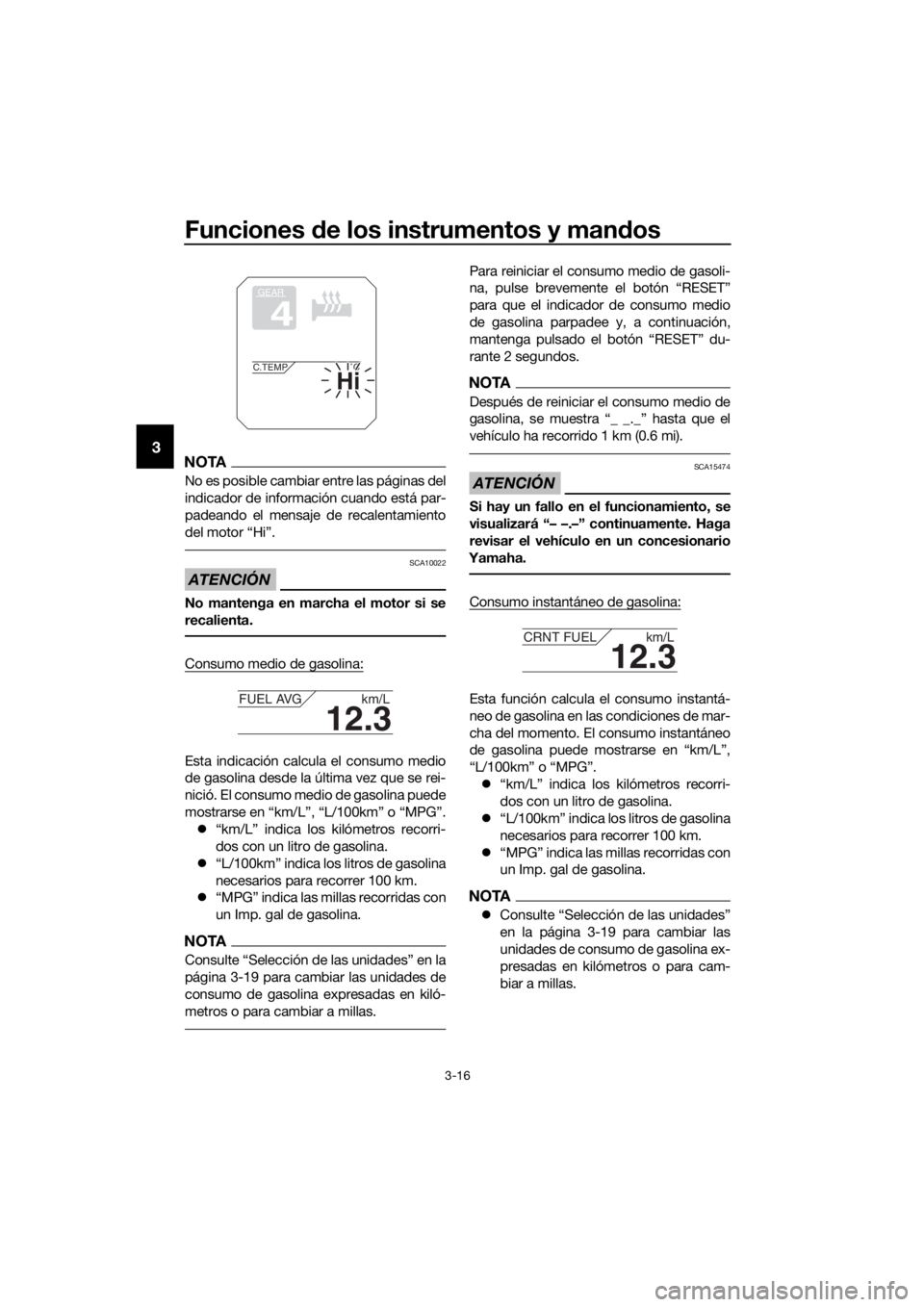

Consumo medio de gasolina:
Esta indicación calcula el consumo medio
de gasolina desde la última vez que se rei-
nició. El consumo medio de gasolina puede
mostrarse en “km/L”, “L/100km” o “MPG”.
“km/L” indica los kilómetros recorri-
dos con un litro de gasolina.
“L/100km” indica los litros de gasolina
necesarios para recorrer 100 km.
“MPG” indica las millas recorridas con
un Imp. gal de gasolina.
NOTA
Consulte “Selección de las unidades” en la
página 3-19 para cambiar las unidades de
consumo de gasolina expresadas en kiló-
metros o para cambiar a millas.
Para reiniciar el consumo medio de gasoli-
na, pulse brevemente el botón “RESET”
para que el indicador de consumo medio
de gasolina parpadee y, a continuación,
mantenga pulsado el botón “RESET” du-
rante 2 segundos.
NOTA
Después de reiniciar el consumo medio de
gasolina, se muestra “_ _._” hasta que el
vehículo ha recorrido 1 km (0.6 mi).
ATENCIÓN
SCA15474
Si hay un fallo en el funcionamiento, se
visualizará “– –.–” continuamente. Haga
revisar el vehículo en un concesionario
Yamaha.
Consumo instantáneo de gasolina:
Esta función calcula el consumo instantá-
neo de gasolina en las condiciones de mar-
cha del momento. El consumo instantáneo
de gasolina puede mostrarse en “km/L”,
“L/100km” o “MPG”.
“km/L” indica los kilómetros recorri-
dos con un litro de gasolina.
“L/100km” indica los litros de gasolina
necesarios para recorrer 100 km.
“MPG” indica las millas recorridas con
un Imp. gal de gasolina.
NOTA
Consulte “Selección de las unidades”
en la página 3-19 para cambiar las
unidades de consumo de gasolina ex-
presadas en kilómetros o para cam-
biar a millas.
GEAR
4
Hi
C.TEMP ˚C
12.3
FUEL AVG km/L
12.3
CRNT FUEL km/L
UBP9S0S0.book Page 16 Tuesday, February 7, 2017 1:54 PM
Page 31 of 124

Funciones de los instrumentos y man dos
3-17
3
Cuando se circula a menos de
10 km/h (6 mi/h), el indicador muestra
“_ _._”.
ATENCIÓN
SCA15474
Si hay un fallo en el funcionamiento, se
visualizará “– –.–” continuamente. Haga
revisar el vehículo en un concesionario
Yamaha.
Mo do d e ajuste
El modo de ajuste permite ajustar, selec-
cionar o reiniciar los elementos que se
muestran en el indicador de información y
sus páginas.
NOTA
Para cambiar las posiciones de ajuste
en este modo, el cambio de marchas
debe estar en punto muerto y el vehí-
culo parado.
Cuando se selecciona una marcha y
se arranca o se gira la llave a “OFF”,
todos los ajustes efectuados quedan
guardados y se cierra el modo de
ajuste.
Mantenga pulsado el interruptor de menú
“MENU” durante 2 segundos para abrir el
modo de ajuste. Para cerrar el modo de
ajuste y volver a la indicación normal, man-
tenga de nuevo pulsado el interruptor “ME-
NU” durante 2 segundos. Ajuste de los niveles de temperatura de los
calentadores de los puños del manillar
1. Utilice el interruptor de selección para
resaltar “Grip Warmer”.
1. Indicador del modo de ajuste
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Visor Descripción
Ajustar los puntos de ajus-
te bajo, medio y alto a 10
niveles de temperatura.
Comprobar y reiniciar el
intervalo de cambio de
aceite “OIL” (distancia re-
corrida desde el último
cambio de aceite) y los in-
tervalos de mantenimien-
to “FREE-1” y “FREE-2”.
Comprobar y reiniciar los
contadores “TIME–2” y
“TIME–3”. Estos contado-
res muestran el tiempo to-
tal en que la llave ha
estado en la posición
“ON”. Cuando se gira la
llave a “OFF”, estos conta-
dores dejan de contar pero
no se reinician. El tiempo
máximo que se puede
mostrar es 99:59.
Cuando el tiempo indica-
do sobrepasa 99:59, los
contadores se reinician y
siguen contando.
Cambiar de las unidades
de distancia del indicador
multifunción entre kilóme-
tros y millas. Cuando se ha
seleccionado kilómetros,
las unidades de consumo
de gasolina se pueden
cambiar entre “L/100km” y
“km/L”.
Organizar los elementos
que se muestran en las 3
páginas del indicador de
información.
Ajustar el brillo del indica-
dor multifunción.
Poner en hora el reloj. El
reloj muestra la hora en
formato de 12 horas.
Reiniciar todos los ele-
mentos, excepto el cuen-
takilómetros y el reloj.
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
UBP9S0S0.book Page 17 Tuesday, February 7, 2017 1:54 PM
Page 32 of 124

Funciones de los instrumentos y man dos
3-18
32. Pulse el interruptor de menú “MENU”.
Se muestra el indicador de ajuste de
los calentadores de los puños del ma-
nillar y la indicación “High” parpadea.
3. Pulse el interruptor de menú “MENU”. El nivel de temperatura de la posición
de ajuste alta comienza a parpadear.
Utilice el interruptor de selección para
ajustar el nivel de temperatura y, a
continuación, pulse el interruptor de
menú “MENU”. “High” comienza a
parpadear. 4. Utilice el interruptor de selección para
resaltar “Middle” o “Low” y, a conti-
nuación, cambie la posición de ajuste
del mismo modo que cambió la posi-
ción de ajuste alta.
5. Cuando haya terminado de efectuar los cambios, utilice el interruptor de
selección para resaltar “ ” y, a conti-
nuación, pulse el interruptor de menú
“MENU” para volver a la pantalla prin-
cipal del modo de ajuste.
NOTA
Se pueden ajustar 10 niveles de temperatu-
ra.
Reinicio de los intervalos de mantenimiento
1. Utilice el interruptor de selección pararesaltar “Maintenance”.
2. Pulse el interruptor de menú “MENU” y, a continuación, pulse el botón “RE-
SET” para seleccionar el elemento
que desea reiniciar.
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UBP9S0S0.book Page 18 Tuesday, February 7, 2017 1:54 PM
