Page 89 of 124

Mantenimiento y ajustes periódicos
6-22
6
SAU64410
Neumáticos
Los neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire d e los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia d e daños persona-
les graves o un acci dente mortal.
La presión d e los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión d e los neumáticos debe
ajustarse en función de la veloci-
d ad , el peso total d el conductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mod e-
lo.ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha. Presión
de aire d e los neumáticos
(me did a con los neumáticos en
frío): 1 persona: Delantero:
225 kPa (2.25 kgf/cm2, 33 psi)
Tr a s e r o : 250 kPa (2.50 kgf/cm2, 36 psi)
2 personas: Delantero:225 kPa (2.25 kgf/cm2, 33 psi)
Tr a s e r o : 290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima*:
204 kg (450 lb)
* Peso total del conductor, el pasaje- ro, el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
UBP9S0S0.book Page 22 Tuesday, February 7, 2017 1:54 PM
Page 90 of 124

Mantenimiento y ajustes periódicos
6-23
6
NOTA
Los límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
Si los neumáticos están excesiva-
mente gastad os, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso d el vehícu-
lo con unos neumáticos
excesivamente gasta dos red uce la
estabili dad y pue de provocar la pér-
d id a del control.
La sustitución de to da pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, d ebe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie de éste
d ebe “ro darse” para desarrollar sus
características óptimas.
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10902
Los neumáticos d elantero y trasero
d eben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabili dad de la
motocicleta pue den ser d iferentes,
lo que po dría ocasionar un acci den-
te.
Verifique siempre que los tapones
de las válvulas estén bien coloca-
d os a fin d e evitar fugas de aire.
Utilice únicamente los tapones y
núcleos de válvula relaciona dos a
continuación a fin de evitar que los
neumáticos se d esinflen durante la
marcha a alta veloci dad .
Profun did ad mínima d el dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
UBP9S0S0.book Page 23 Tuesday, February 7, 2017 1:54 PM
Page 91 of 124

Mantenimiento y ajustes periódicos
6-24
6
Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.
ADVERTENCIA
SWA10601
Esta motocicleta está equipa da con
neumáticos para veloci dad es muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota d e los puntos si-
guientes.
Utilice únicamente los neumáticos
de recambio especifica dos. Otros
neumáticos pue den presentar el
riesgo de que se pro duzca un re-
ventón a veloci dad es muy altas.
Hasta que no hayan si do “rod ad os”,
la a dherencia de los neumáticos
nuevos pue de ser relativamente
baja sobre ciertas superficies. Por
lo tanto, después de montar un
neumático nuevo, antes de con du-
cir a veloci dad es muy altas es
aconsejable practicar una con duc-
ción mo derad a con veloci dad es de
aproxima damente 100 km (60 mi).
Antes de con ducir a velocid ad alta
es necesario que los neumáticos se
hayan calenta do.
Ajuste siempre la presión de aire d e
los neumáticos en función de la s
co
n d iciones de utilización.
Neumático delantero:
Ta m a ñ o : 110/80R19M/C 59V
Marca/modelo: BRIDGESTONE/BW501
Neumático trasero:
Ta m a ñ o :150/70R17M/C 69V
Marca/modelo:
BRIDGESTONE/BW502
DELANTERO y TRASERO: Válvula de aire del neumático:
TR412
Núcleo de la válvula: #9100 (original)
UBP9S0S0.book Page 24 Tuesday, February 7, 2017 1:54 PM
Page 92 of 124

Mantenimiento y ajustes periódicos
6-25
6
SAU49712
Rue das d e radios
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños y si los ra-
dios están flojos o dañados. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
SAU42851
Maneta de embrague
Este modelo está dotado de un embrague
hidráulico, por lo que no es necesario ajus-
tar el juego libre de la maneta de embrague.
No obstante, es necesario comprobar si
hay fugas en el sistema hidráulico antes de
cada utilización. Si el juego libre de la ma-
neta de embrague aumenta excesivamente
y resulta difícil cambiar de marcha o el em-
brague patina provocando una pérdida de
aceleración, puede que haya aire en el sis-
tema de embrague. Si hay aire en el siste-
ma hidráulico hágalo purgar en un
concesionario Yamaha antes de utilizar la
motocicleta.
UBP9S0S0.book Page 25 Tuesday, February 7, 2017 1:54 PM
Page 93 of 124

Mantenimiento y ajustes periódicos
6-26
6
SAU37914
Comprobación del juego libre d e
la maneta d el freno
No debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un conce-
sionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blan do o esponjoso de la ma-
neta del freno pue de in dicar la presencia
d e aire en el sistema hi dráulico. Si hay
aire en el sistema hi dráulico hágalo pur-
gar en un concesionario Yamaha antes
d e utilizar el vehículo. La presencia de
aire en el sistema hi dráulico re ducirá las
prestaciones del freno, lo cual pue de
provocar la pér did a de control y ser cau-
sa de acci dente.
SAU22283
Interruptores de la luz de freno
La luz de freno trasero, que se activa con el
pedal y la maneta de freno, debe encender-
se justo antes de que la frenada tenga efec-
to. Puesto que los interruptores de la luz de
freno forman parte del sistema regulador
de velocidad, su ajuste debe confiarse a un
concesionario Yamaha que dispone de los
conocimientos y experiencia profesional
necesarios.

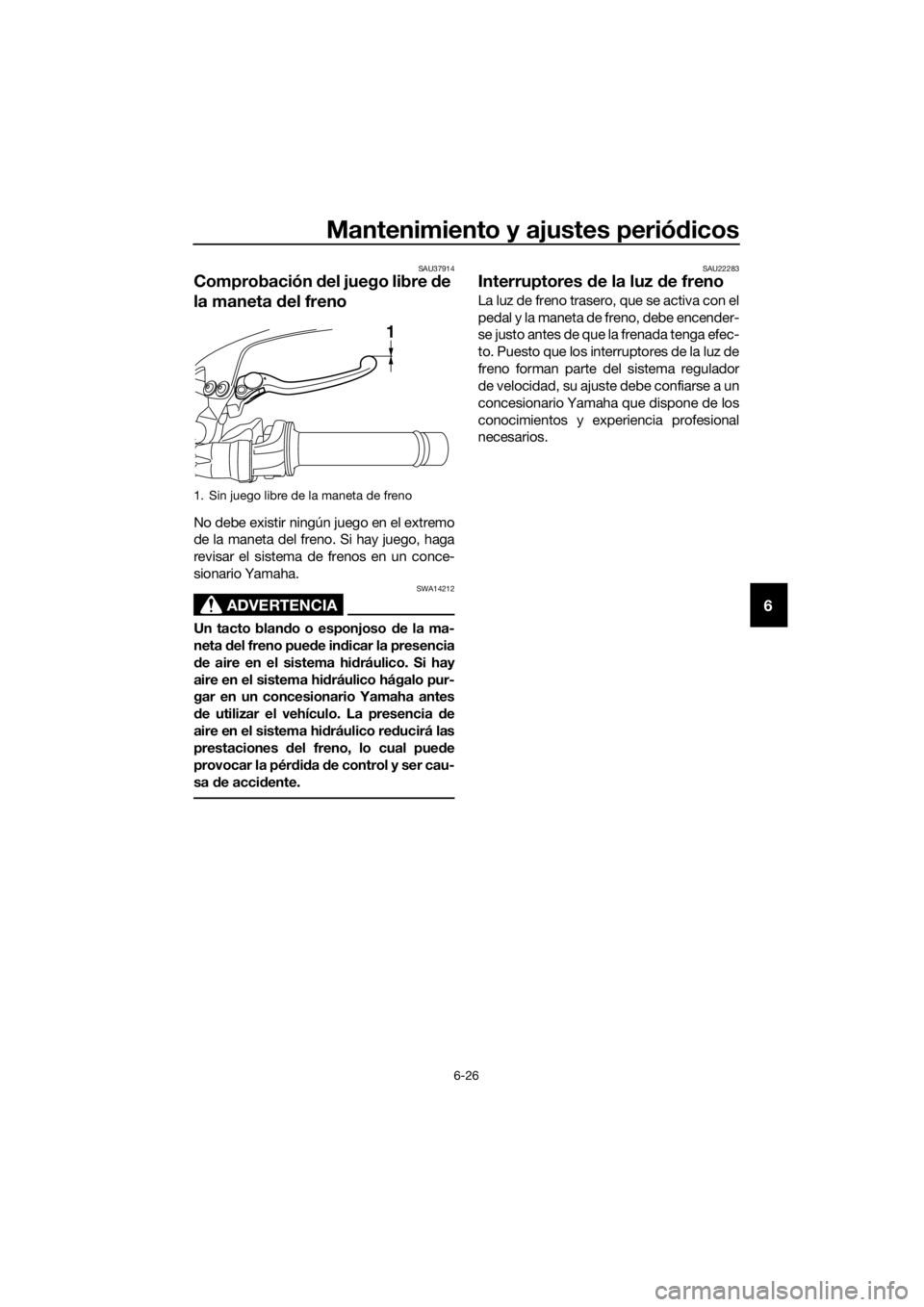

1. Sin juego libre de la maneta de freno
1
UBP9S0S0.book Page 26 Tuesday, February 7, 2017 1:54 PM
Page 94 of 124

Mantenimiento y ajustes periódicos
6-27
6
SAU22393
Comprobación de las pastillas de
freno d elantero y trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU36891Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
indicadores de desgaste que le permiten
comprobar el desgaste sin necesidad de
desmontar el freno. Para comprobar el
desgaste de la pastilla de freno, observe la
posición de los indicadores de desgaste
mientras aplica el freno. Si una pastilla de
freno se ha desgastado hasta el punto en
que un indicador de desgaste casi toca el
disco de freno, solicite a un concesionario
Yamaha que cambie el conjunto de las pastillas de freno.
SAU22501Pastillas de freno trasero
Compruebe el estado de las pastillas de
freno trasero y mida el espesor del forro. Si
alguna pastilla de freno está dañada o si el
espesor del forro es inferior a 0.8 mm
(0.03 in), solicite a un concesionario
Yamaha que cambie el conjunto de las pastillas.

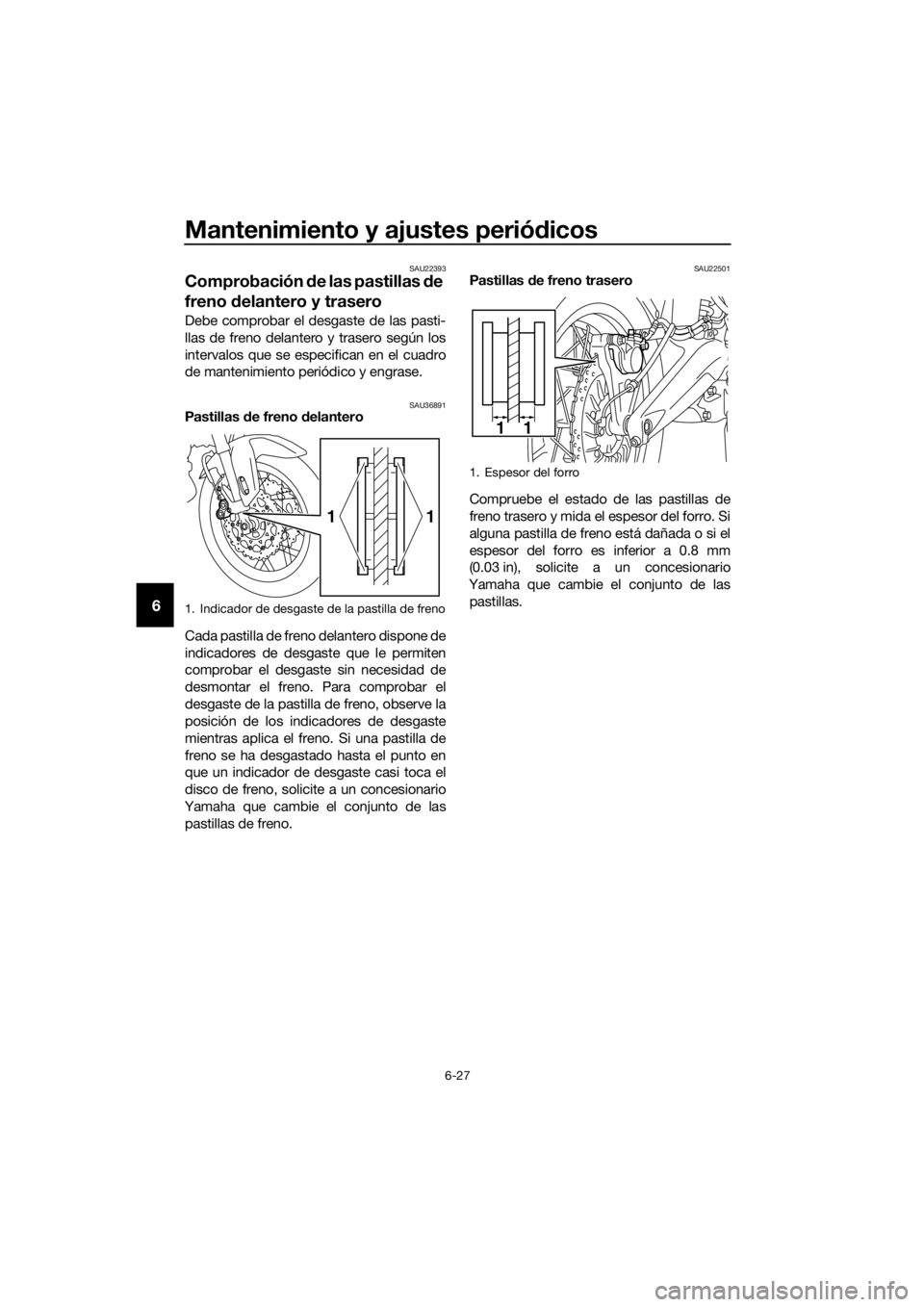

1. Indicador de desgaste de la pastilla de freno
11
1. Espesor del forro
11
UBP9S0S0.book Page 27 Tuesday, February 7, 2017 1:54 PM
Page 95 of 124

Mantenimiento y ajustes periódicos
6-28
6
SAU40262
Comprobación del líqui do de fre-
no
Antes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.

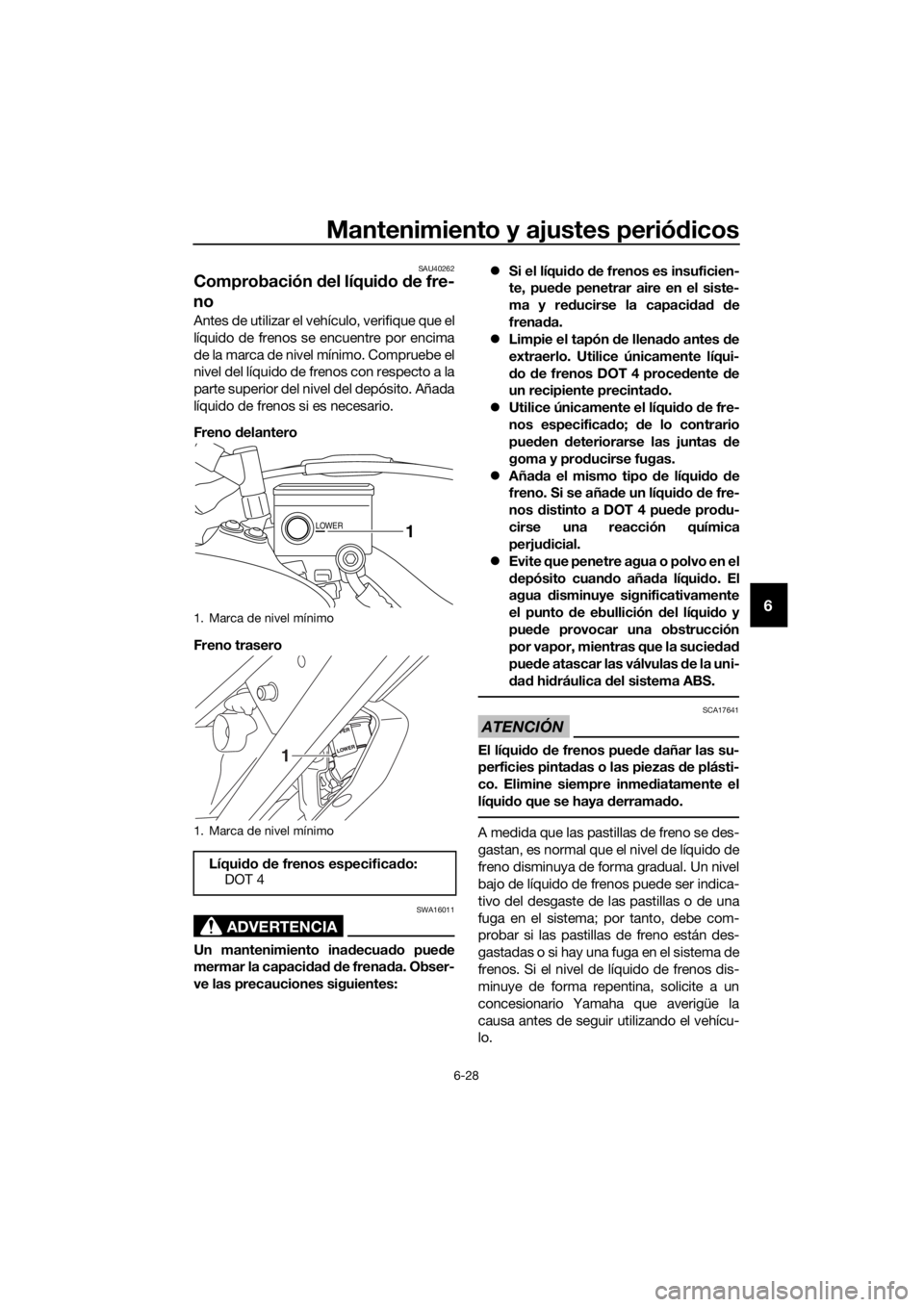

Freno delantero
Freno trasero
ADVERTENCIA
SWA16011
Un mantenimiento ina decua do pue de
mermar la capaci dad d e frena da. Obser-
ve las precauciones siguientes:
Si el líqui do de frenos es insuficien-
te, pue de penetrar aire en el siste-
ma y re ducirse la capacid ad de
frena da.
Limpie el tapón d e llenado antes de
extraerlo. Utilice únicamente líqui-
d o de frenos DOT 4 proce dente de
un recipiente precinta do.
Utilice únicamente el líqui do d e fre-
nos especifica do; de lo contrario
pue den deteriorarse las juntas d e
goma y pro ducirse fugas.
Aña da el mismo tipo d e líquido de
freno. Si se aña de un líqui do d e fre-
nos distinto a DOT 4 pue de pro du-
c i
rse una reacción química
perju dicial.
Evite que penetre agua o polvo en el
depósito cuan do aña da líqui do. El
agua disminuye significativamente
el punto de ebullición del líqui do y
pue de provocar una obstrucción
por vapor, mientras que la sucie dad
pue de atascar las válvulas d e la uni-
d ad hi dráulica del sistema ABS.
ATENCIÓN
SCA17641
El líqui do de frenos pue de dañar las su-
perficies pinta das o las piezas de plásti-
co. Elimine siempre inme diatamente el
líqui do que se haya d erramado.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indica-
tivo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe com-
probar si las pastillas de freno están des-
gastadas o si hay una fuga en el sistema de
frenos. Si el nivel de líquido de frenos dis-
minuye de forma repentina, solicite a un
concesionario Yamaha que averigüe la
causa antes de seguir utilizando el vehícu-
lo.
1. Marca de nivel mínimo
1. Marca de nivel mínimo
Líqui do d e frenos especifica do:
DOT 4
LOWER1
1
UBP9S0S0.book Page 28 Tuesday, February 7, 2017 1:54 PM
Page 96 of 124

Mantenimiento y ajustes periódicos
6-29
6
SAU22754
Cambio de los líqui dos de freno y
embrague
Solicite a un concesionario Yamaha que
cambie los líquidos de frenos y embrague
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase. Además, se deben cambiar las jun-
tas de aceite de las bombas y las pinzas de
freno y embrague, así como los tubos de
freno y embrague según los intervalos indi-
cados a continuación o siempre que estén
dañados o presenten fugas.
Juntas de estanqueidad: cambiar
cada dos años.
Tubo de freno y tubo flexible del em-
brague: cambiar cada cuatro años.
SAU23115
Comprobación y engrase del
puño del acelerad or y el cable
Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
El cable del acelerador está provisto de una
cubierta de goma. Verifique que la cubierta
esté bien colocada. Aunque esté bien colo-
cada, la cubierta no protege por completo
el cable contra la penetración de agua. Por
tanto, evite echar agua directamente sobre
la cubierta o el cable cuando lave el vehícu-
lo. Si la cubierta del cable se ensucia, lím-
piela con un trapo húmedo.
UBP9S0S0.book Page 29 Tuesday, February 7, 2017 1:54 PM
