Page 105 of 124
Mantenimiento y ajustes periódicos
6-38
6
SAU58971
Cambio de la bombilla de una luz
d e posición
Este modelo está provisto de dos luces de
posición. Si se funde la bombilla de una luz
de posición, cámbiela del modo siguiente.
1. Desmonte el parabrisas extrayendo
los tornillos.
2. Retire la tapa tirando de ella hacia fue- ra.
3. Desmonte el panel extrayendo los tor- nillos y el tornillo de fijación rápida. 4. Desmonte la cubierta del faro extraí-
ble extrayendo los pernos.
5. Extraiga los pernos y retire ligeramen- te hacia fuera el faro extraíble asegu-
rándose de que permanezca sujeto.
ATENCIÓN: Evite tirar de los cables
d el faro.
[SCA16811]

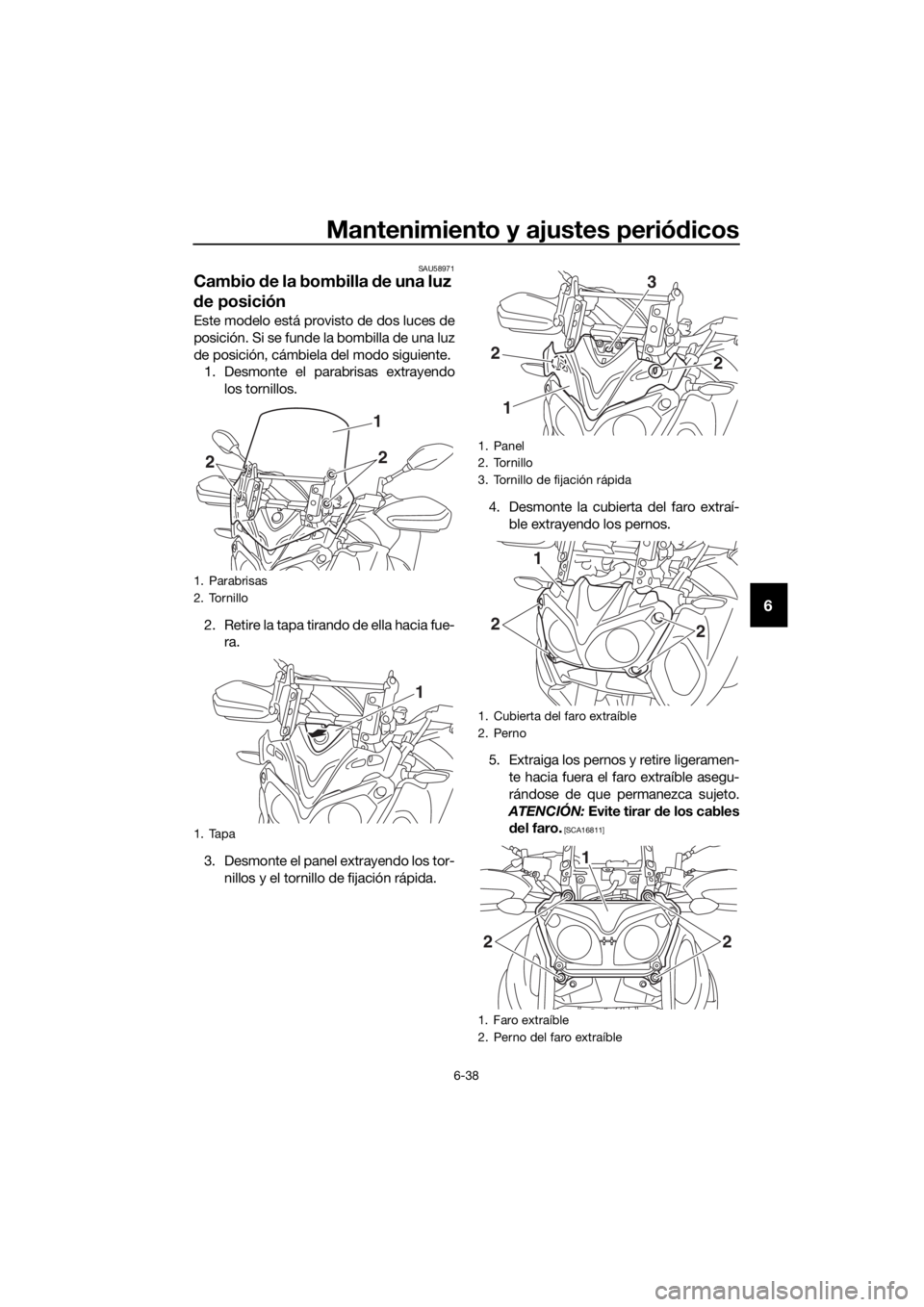

1. Parabrisas
2. Tornillo
1. Tapa
1
22
1
1. Panel
2. Tornillo
3. Tornillo de fijación rápida
1. Cubierta del faro extraíble
2. Perno
1. Faro extraíble
2. Perno del faro extraíble
3
22
1
1
22
1
2
2
UBP9S0S0.book Page 38 Tuesday, February 7, 2017 1:54 PM
Page 106 of 124

Mantenimiento y ajustes periódicos
6-39
6
6. Extraiga el casquillo de la luz de posi-
ción (con la bombilla) girándolo en el
sentido contrario al de las agujas del
reloj.
7. Tire de la bombilla fundida para ex- traerla.
8. Introduzca una nueva bombilla en el casquillo. 9. Coloque el casquillo (con la bombilla)
empujándolo hacia dentro y girándolo
en el sentido de las agujas del reloj.
10. Monte el faro extraíble colocando los pernos y apretándolos con el par es-
pecificado.
11. Monte la cubierta del faro extraíble colocando los pernos.
12. Monte el panel colocando los tornillos y el tornillo de fijación rápida.
13. Instale la tapa.
14. Monte el parabrisas colocando los
tornillos y apretándolos con el par es-
pecificado. ¡ADVERTENCIA! Un pa-
rabrisas suelto pued e ocasionar un
acci dente. Asegúrese de apretar
los tornillos con el par especifica do.
[SWA15511]
1. Cable del faro
1. Casquillo de la bombilla de la luz de posi-
ción delantera
1. Bombilla de la luz de posición delantera
1
1
1
Par de apriete:
Perno del faro extraíble:
7 N·m (0.7 kgf·m, 5.2 lb·ft)
Par de apriete:
Tornillo del parabrisas:
0.5 N·m (0.05 kgf·m, 0.37 lb·ft)
UBP9S0S0.book Page 39 Tuesday, February 7, 2017 1:54 PM
Page 107 of 124
Mantenimiento y ajustes periódicos
6-40
6
SAU70570
Luz de intermitencia y luz de fre-
no/piloto trasero
Este modelo está equipado con intermiten-
tes y luz de freno/piloto trasero de tipo LED.
Si una luz de intermitencia o la luz de fre-
no/piloto trasero no se enciende, hágalo re-
visar en un concesionario Yamaha.
SAU49722
Cambio de una bombilla d e la luz
d e la matrícula
1. Desmonte los pernos del conjunto de
la luz de la matrícula.
2. Extraiga el casquillo de la bombilla de la luz de la matrícula (junto con la
bombilla) girándolo en el sentido con-
trario al de las agujas del reloj y des-
pués tirando hacia arriba.
3. Tire de la bombilla fundida para ex- traerla.
1. Unidad de la luz de la matrícula
2. Perno de la unidad de la luz de la matrícula
1. Portabombillas de la luz de la matrícula
2
1
1
UBP9S0S0.book Page 40 Tuesday, February 7, 2017 1:54 PM
Page 108 of 124

Mantenimiento y ajustes periódicos
6-41
6
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo hacia dentro y girándolo
en el sentido de las agujas del reloj
hasta que se detenga.
6. Sitúe la unidad de la luz de la matrícu- la en su posición original y coloque los
pernos.
SAU25872
Id entificación de averías
Aunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para reparar co-
rrectamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer- se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuan do revise el sistema d e combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,
inclui dos pilotos luminosos d e calenta-
d ores de agua u hornos. La gasolina o
los vapores de gasolina pue den infla-
marse o explotar y provocar graves da-
ños personales o materiales.
1. Bombilla de la luz de la matrícula
1
UBP9S0S0.book Page 41 Tuesday, February 7, 2017 1:54 PM
Page 109 of 124

Mantenimiento y ajustes periódicos
6-42
6
SAU63470
Cua dros de i dentificación de averías
Problemas d e arranque o re ducción de las prestaciones del motor
1. GasolinaHay suficiente
gasolina.
No hay gasolina.
Compruebe la
batería.
Ponga gasolina.
El motor gira
rápidamente.
El motor gira
lentamente.
El motor no arranca.
Compruebe la
batería.
Límpielos con un paño
seco y corrija las
distancias entre
electrodos de las bujías
o cámbielas.
Compruebe las conexiones
de los cables de la batería
y haga cargar la batería en
un concesionario Yamaha
según sea necesario.
2. BateríaLa batería está bien.
El motor no arranca.
Compruebe el
encendido.
3. EncendidoHúmedosAccione el arranque
eléctrico.
Secos
Hay compresión.
No hay compresión.
El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la
compresión.Haga revisar el
vehículo en un
concesionario Yamaha.
Extraiga las bujías y
compruebe los
electrodos.
Accione el arranque
eléctrico.
Accione el arranque
eléctrico.
Compruebe el nivel
de gasolina en el
depósito.
4. Compresión
UBP9S0S0.book Page 42 Tuesday, February 7, 2017 1:54 PM
Page 110 of 124

Mantenimiento y ajustes periódicos
6-43
6
Sobrecalentamiento del motor
ADVERTENCIA
SWAT1041
No quite el tapón del rad iador cuan do el motor y el ra dia dor estén calientes.
Pued e salir un chorro a presión de líqui do y vapor calientes y provocar graves
lesiones. Espere hasta que se haya enfria do el motor.
Coloque un trapo grueso, como una toalla, sobre el tapón del ra dia dor; luego
gire lentamente el tapón en el senti do contrario al de las agujas d el reloj hasta
el tope para que se libere to da la presión resi dual. Cuan do deje de oírse el silbi-
d o, presione el tapón hacia abajo mientras lo gira en el senti do contrario al de
las agujas d el reloj y luego extráigalo.
NOTA
Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma pro-
visional, siempre que la cambie por el líquido refrigerante recomendado lo antes posible.
Espere hasta que se
haya enfriado el motor.
Compruebe el nivel
de líquido refrigerante
en el depósito y en el
radiador.Añada líquido
refrigerante.
(Ver NOTA).
El nivel de líquido
refrigerante es
correcto.
No hay fugas.
Hay una fuga.El nivel de líquido
refrigerante está bajo.
Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar
el sistema de
refrigeración por un
concesionario Yamaha.
Arranque el motor. Si el motor se sobrecalienta de
nuevo haga revisar y reparar el sistema de
refrigeración por un concesionario Yamaha.
UBP9S0S0.book Page 43 Tuesday, February 7, 2017 1:54 PM
Page 111 of 124

Cuidad os y almacenamiento de la motocicleta
7-1
7
SAU37834
Precaución relativa al color mate
ATENCIÓN
SCA15193
Algunos mo delos están provistos de
piezas acabad as en colores mate. Antes
d e limpiar el vehículo, pregunte en un
concesionario Yamaha qué pro ductos
se pue den utilizar. Si utiliza un cepillo,
pro ductos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o
d añará la superficie. Asimismo, evite
aplicar cera a las piezas con acaba do en
color mate.
SAU54711
Cui dad os
Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el
aspecto general de una motocicleta. El cui-
dado frecuente y adecuado no sólo se
ajusta a los términos de la garantía, sino
que además mantiene la buena imagen de
la motocicleta, prolonga su vida útil y opti-
miza sus prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los se-
llos, las juntas y los ejes de las ruedas.
Enjuague siempre la suciedad y el
desengrasador con agua.
Limpieza
ATENCIÓN
SCA10773
No utilice limpia dores de rue das
con alto conteni do de áci do, espe-
cialmente para las rue das de ra-
d ios. Si utiliza tales pro ductos para
la sucie dad d ifícil de eliminar, no
d eje el limpiad or sobre la zona
afectad a durante más tiempo d el
que figure en las instrucciones. Asi-
mismo, enjuague completamente la
zona con agua, séquela inme diata-
UBP9S0S0.book Page 1 Tuesday, February 7, 2017 1:54 PM
Page 112 of 124

Cuidad os y almacenamiento de la motocicleta
7-2
7
mente y a continuación aplique un
protector en aerosol contra la co-
rrosión.
Una limpieza ina decua da pue de da-
ñar las partes de plástico (como los
carenad os, paneles, parabrisas, la
óptica d el faro o del in dica dor, etc.)
y los silencia dores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas d e
plástico no qued an bien limpias con
agua, se pued e diluir en ella un de-
tergente suave. Se debe eliminar
con agua abun dante to do resi duo
d e detergente, pues este resulta
perju dicial para las piezas de plásti-
co.
No utilice pro ductos químicos fuer-
tes para las piezas de plástico. Evi-
te utilizar trapos o esponjas que
hayan esta do en contacto con pro-
d uctos de limpieza fuertes o abrasi-
vos, disolventes o diluyentes,
combustible (gasolina), desoxi dan-
tes o antioxi dantes, líqui do de fre-
nos, anticongelante o electrólito.
No utilice aparatos de lava do a pre-
s
ión o limpia dores al vapor, ya que
pue de penetrar agua y deteriorar
las zonas siguientes: juntas ( de co-
jinetes de rue das y basculantes,
horquilla y frenos), componentes
eléctricos (acopla dores, conecto-
res, instrumentos interruptores y
luces), tubos respira deros y de ven-
tilación.
Motocicletas provistas de parabri-
sas: No utilice limpia dores fuertes o
esponjas duras, ya que pue den
d eslucir o rayar. Algunos pro ductos
d e limpieza para plásticos pue den
d ejar rayas sobre el parabrisas.
Pruebe el pro ducto sobre un pe-
queña parte oculta d el parabrisas
para asegurarse d e que no dejamarcas. Si se raya el parabrisas,
utilice un pulimento
de cali dad para
plásticos después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los in-
sectos se eliminarán más fácilmente si se
cubre la zona con un trapo húmedo duran-
te unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al
mar o en calles donde se haya esparcido
sal
La sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.
NOTA
La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva d e la sal.
[SCA10792]
2. Después de secar la motocicleta, apli-
que un protector contra la corrosión
en aerosol sobre todas las superficies
de metal, incluidas las superficies cro-
madas y chapadas con níquel, para
prevenir la corrosión.
UBP9S0S0.book Page 2 Tuesday, February 7, 2017 1:54 PM
