2017 YAMAHA TRICITY Manual de utilização (in Portuguese)

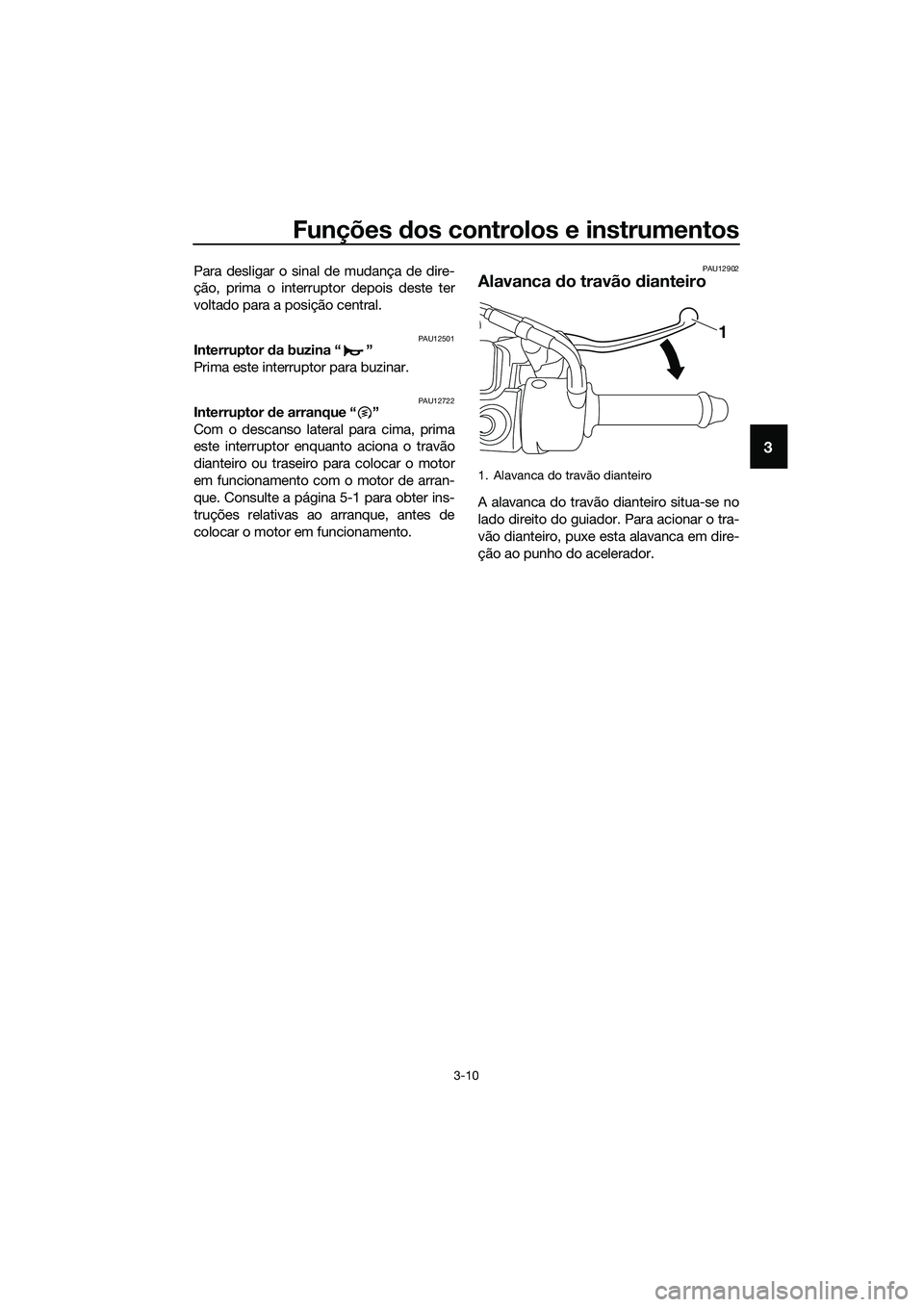

Funções dos controlos e instrumentos
3-10
3
Para desligar o sinal de mudança de dire-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU12722Interruptor de arranque “ ”
Com o descanso lateral para cima, prima
este interruptor enquanto aciona o travão
dianteiro ou traseiro para colocar o motor
em funcionamento com o motor de arran-
que. Consulte a página 5-1 para obter ins-
truções relativas ao arranque, antes de
colocar o motor em funcionamento.
PAU12902
Alavanca do travão dianteiro
A alavanca do travão dianteiro situa-se no
lado direito do guiador. Para acionar o tra-
vão dianteiro, puxe esta alavanca em dire-
ção ao punho do acelerador.
1. Alavanca do travão dianteiro
1
UBR7P0P0.book Page 10 Tuesday, October 25, 2016 3:05 PM

Funções dos controlos e instrumentos
3-11
3
PAUS1964
Alavanca do travão traseiro
A alavanca do travão traseiro situa-se no
lado esquerdo do guiador. Para acionar o
travão traseiro, puxe a alavanca em direção
ao punho do guiador.
Este modelo está equipado com um siste-
ma de travões unificado.
Ao puxar a alavanca do travão traseiro, é
aplicado o travão traseiro e uma porção do
travão dianteiro. Para uma eficácia total de
travagem, acione as alavancas de ambos
os travões simultaneamente.
NOTA
zUma vez que o sistema de travões
unificado é mecânico, pode sentir-se
uma folga adicional na alavanca do
travão dianteiro, enquanto a alavanca
do travão traseiro está a ser puxada.
zO sistema de travões unificado não
funciona quando é apenas aplicado o
travão dianteiro.
PAU70900
ABS (para modelos com ABS)
O ABS (Sistema de Travão Antibloqueio)
multirodas de inclinação possui um siste-
ma de controlo eletrónico, que atua em
cada um dos travões independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido uma
vibração nas alavancas dos travões. Nesta
situação, continue a aplicar os travões e
deixe o ABS desempenhar a sua função;
não “bombeie” os travões para não reduzir
a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformidade com
a velocidade de condução.
zO sistema ABS funciona melhor em
grandes distâncias de travagem.
zEm certas superfícies, como em es-
tradas irregulares ou de cascalho, a
distância de travagem poderá ser
maior com o ABS do que sem este.
O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA
zO ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade igual ou superior a 10 km/h
(6 mi/h). Durante este teste, pode ou-
vir-se um ruído tipo “estalido” na fren-
te do veículo, e se for aplicada uma
das alavancas dos travões, ainda que
ligeiramente, pode sentir-se uma vi-
bração na alavanca, mas nada disto
indica uma avaria.
zEste ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
1. Alavanca do travão traseiro
1
UBR7P0P0.book Page 11 Tuesday, October 25, 2016 3:05 PM

Funções dos controlos e instrumentos
3-12
3
nas alavancas dos travões quando o
ABS está a funcionar. No entanto, são
necessárias ferramentas especiais,
pelo que deve consultar o seu con-
cessionário Yamaha.
PRECAUÇÃO
PCA20100
Tenha cuidado para não danificar o sen-
sor da roda ou o rotor do sensor da roda;
caso contrário pode resultar num incor-
reto desempenho do sistema de ABS.
PAU37473
Tampa do depósito de combustí-
vel
Remoção da tampa do depósito de
combustível
1. Abra o assento. (Consulte a página
3-15.)
2. Rode a tampa do depósito de com-
bustível no sentido contrário ao dos
ponteiros do relógio e retire-a.
Instalação da tampa do depósito de
combustível
1. Introduza a tampa do depósito de
combustível na abertura existente no
depósito e rode-a no sentido dos pon-
teiros do relógio até que as
marcas “ ” da tampa e do depósito
fiquem alinhadas.
2. Feche o assento.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incêndio.
1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás
12
12
1. Tampa do depósito de combustível
2. Marca Ž
1
2
2
UBR7P0P0.book Page 12 Tuesday, October 25, 2016 3:05 PM

Funções dos controlos e instrumentos
3-13
3
PAU13222
Combustível
Verifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU76750
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
1. Tubo de enchimento de depósito de com-
bustível
2. Nível de combustível máximo
12
Combustível recomendado:
Gasolina normal sem chumbo (mis-
tura de gasolina com álcool [E10]
aceitável)
Capacidade do depósito de com-
bustível:
7.2 L (1.9 US gal, 1.6 Imp.gal)
UBR7P0P0.book Page 13 Tuesday, October 25, 2016 3:05 PM

Funções dos controlos e instrumentos
3-14
3NOTA
zEsta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
zVerifique que o bico injetor de gasoli-
na tem o mesmo identificador quando
abastecer.
O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 95 ou mais. Se ouvir um som de
batimento (ou sibilante), utilize gasolina de
uma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
PAU58301
Tubo de descarga do depósito
de combustível
Antes de utilizar o veículo:
zVerifique a ligação e o direcionamento
do tubo de descarga do depósito de
combustível.
zVerifique se existem fendas ou danos
no tubo de descarga do depósito de
combustível e substitua-o se neces-
sário.
zCertifique-se de que o tubo de des-
carga do depósito de combustível não
está bloqueado e limpe-o, se neces-
sário.
E10
1. Tubo de descarga do depósito de combustí-
vel
1
UBR7P0P0.book Page 14 Tuesday, October 25, 2016 3:05 PM

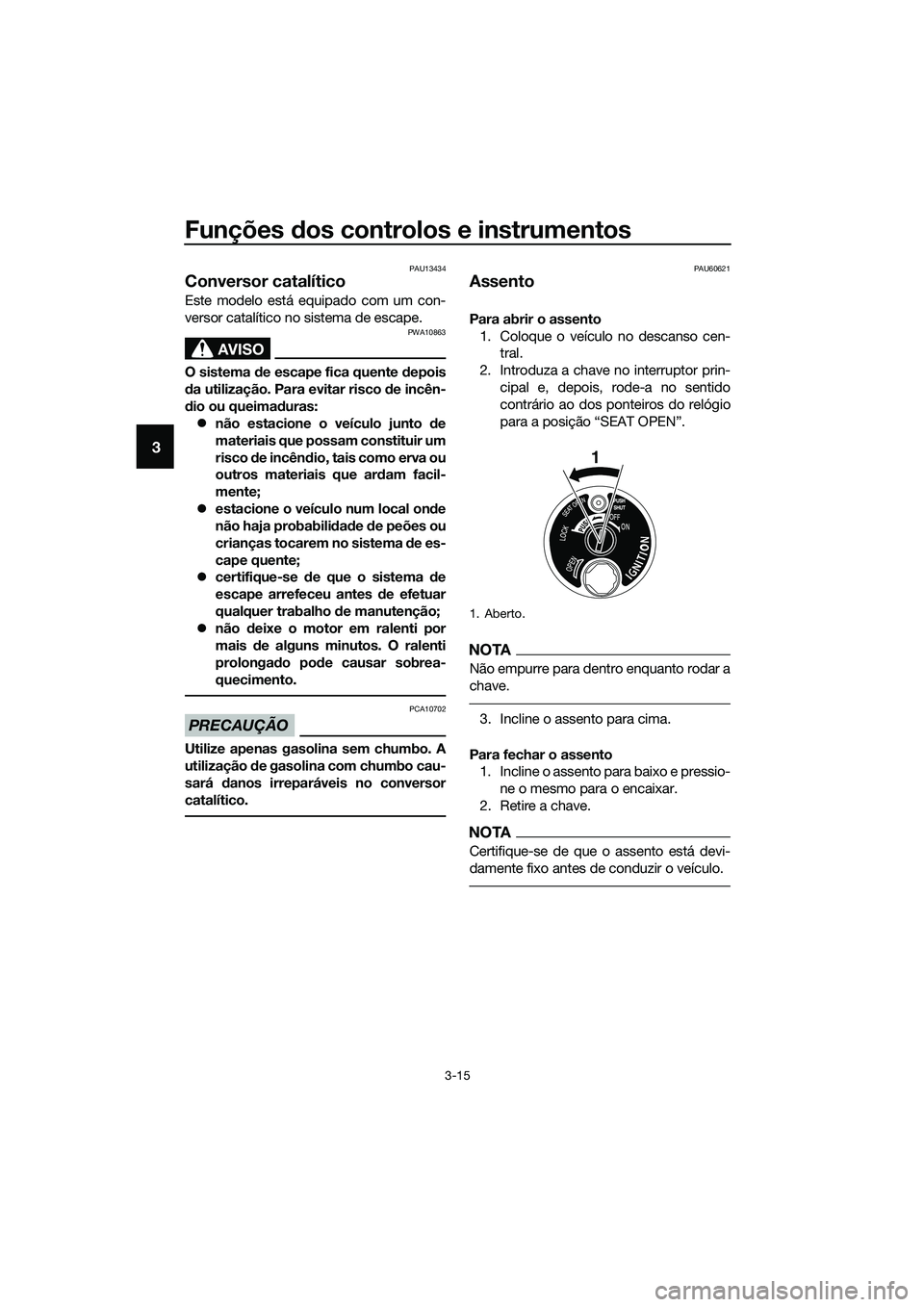

Funções dos controlos e instrumentos
3-15
3
PAU13434
Conversor catalítico
Este modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
znão estacione o veículo junto de
materiais que possam constituir um
risco de incêndio, tais como erva ou
outros materiais que ardam facil-
mente;
zestacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;
zcertifique-se de que o sistema de
escape arrefeceu antes de efetuar
qualquer trabalho de manutenção;
znão deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU60621
Assento
Para abrir o assento
1. Coloque o veículo no descanso cen-
tral.
2. Introduza a chave no interruptor prin-
cipal e, depois, rode-a no sentido
contrário ao dos ponteiros do relógio
para a posição “SEAT OPEN”.
NOTA
Não empurre para dentro enquanto rodar a
chave.
3. Incline o assento para cima.
Para fechar o assento
1. Incline o assento para baixo e pressio-
ne o mesmo para o encaixar.
2. Retire a chave.
NOTA
Certifique-se de que o assento está devi-
damente fixo antes de conduzir o veículo.
1. Aberto.
1
UBR7P0P0.book Page 15 Tuesday, October 25, 2016 3:05 PM

Funções dos controlos e instrumentos
3-16
3
PAUT3711
Apoio de pé do passageiro
Para utilizar o apoio de pé do passageiro,
puxe-o para fora conforme ilustrado.
Para retrair o apoio de pé do passageiro,
empurre-o para trás para a posição origi-
nal.
PAU74710
Compartimento de armazena-
gem
Existe um compartimento de armazena-
gem por baixo do assento. (Consulte a pá-
gina 3-15.)
AVISO
PWA10962
zNão exceda o limite de carga de 5
kg (11 lb) para o compartimento de
armazenagem.
zNão exceda a carga máxima de 167
kg (368 lb) no veículo.
PRECAUÇÃO
PCA21150
Quando utilizar o compartimento de ar-
mazenagem, tenha em mente os seguin-
tes pontos:
zUma vez que o compartimento de
armazenagem acumula calor quan-
do exposto ao sol e/ou ao calor do
motor, não guarde nada suscetível
ao calor, consumíveis ou artigos in-
flamáveis no interior.
zPara evitar que a humidade se es-
palhe no compartimento de arma-
zenagem, coloque os itens
molhados em sacos de plástico an-
tes de os colocar no compartimen-
to.
zUma vez que o compartimento de
armazenagem pode ficar molhado
quando estiver a lavar o veículo,
1. Apoio de pé do passageiro
1
1. Compartimento de armazenagem
1
UBR7P0P0.book Page 16 Tuesday, October 25, 2016 3:05 PM

Funções dos controlos e instrumentos
3-17
3
guarde os itens que se encontram
no compartimento de armazena-
gem em sacos de plástico.
zNão guarde nada valioso ou que-
brável no compartimento de arma-
zenagem.
NOTA
zAlguns capacetes não podem ser
guardados no compartimento de ar-
mazenagem, devido ao seu tamanho
ou formato.
zNão abandone o veículo com o assen-
to aberto.
PAU74411
Caixa acessória
A caixa acessória encontra-se no sítio ilus-
trado.
Para abrir a caixa acessória
Prima o botão da caixa acessória e, depois,
abra a respetiva tampa.
Para fechar a caixa acessória
Pouse a tampa da caixa acessória.
PRECAUÇÃO
PCA23690
Não coloque produtos sensíveis ao calor
na caixa acessória. A caixa acessória
pode aquecer quando o veículo está ex-
posto a luz solar direta.
1. Caixa acessória
1. Botão da caixa acessória
2. Caixa acessória
3. Tampa da caixa acessória
1
1
2
3
UBR7P0P0.book Page 17 Tuesday, October 25, 2016 3:05 PM
