2017 YAMAHA TRICITY Manual de utilização (in Portuguese)

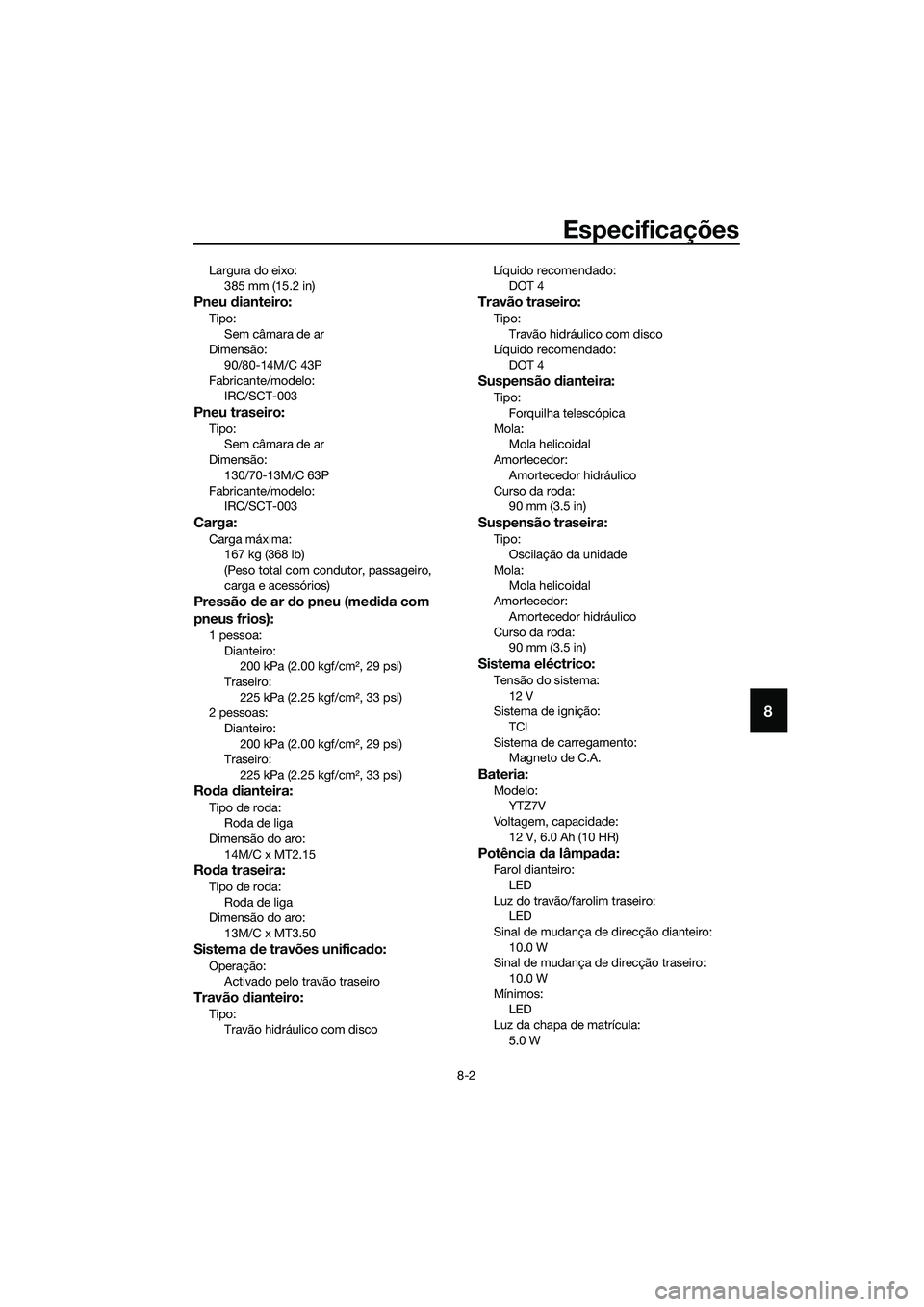

Especificações
8-2
8
Largura do eixo:
385 mm (15.2 in)
Pneu dianteiro:
Tipo:
Sem câmara de ar
Dimensão:
90/80-14M/C 43P
Fabricante/modelo:
IRC/SCT-003
Pneu traseiro:
Tipo:
Sem câmara de ar
Dimensão:
130/70-13M/C 63P
Fabricante/modelo:
IRC/SCT-003
Carga:
Carga máxima:
167 kg (368 lb)
(Peso total com condutor, passageiro,
carga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):
1 pessoa:
Dianteiro:
200 kPa (2.00 kgf/cm², 29 psi)
Traseiro:
225 kPa (2.25 kgf/cm², 33 psi)
2 pessoas:
Dianteiro:
200 kPa (2.00 kgf/cm², 29 psi)
Traseiro:
225 kPa (2.25 kgf/cm², 33 psi)
Roda dianteira:
Tipo de roda:
Roda de liga
Dimensão do aro:
14M/C x MT2.15
Roda traseira:
Tipo de roda:
Roda de liga
Dimensão do aro:
13M/C x MT3.50
Sistema de travões unificado:
Operação:
Activado pelo travão traseiro
Travão dianteiro:
Tipo:
Travão hidráulico com discoLíquido recomendado:
DOT 4
Travão traseiro:
Tipo:
Travão hidráulico com disco
Líquido recomendado:
DOT 4
Suspensão dianteira:
Tipo:
Forquilha telescópica
Mola:
Mola helicoidal
Amortecedor:
Amortecedor hidráulico
Curso da roda:
90 mm (3.5 in)
Suspensão traseira:
Tipo:
Oscilação da unidade
Mola:
Mola helicoidal
Amortecedor:
Amortecedor hidráulico
Curso da roda:
90 mm (3.5 in)
Sistema eléctrico:
Tensão do sistema:
12 V
Sistema de ignição:
TCI
Sistema de carregamento:
Magneto de C.A.
Bateria:
Modelo:
YTZ7V
Voltagem, capacidade:
12 V, 6.0 Ah (10 HR)
Potência da lâmpada:
Farol dianteiro:
LED
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
10.0 W
Sinal de mudança de direcção traseiro:
10.0 W
Mínimos:
LED
Luz da chapa de matrícula:
5.0 W
UBR7P0P0.book Page 2 Tuesday, October 25, 2016 3:05 PM

Especificações
8-3
8
Iluminação do contador:
LED
Indicador luminoso de máximos:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência da temperatura do
refrigerante:
LED
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS:
LED (MWS125-A)
Fusível:
Fusível principal:
15.0 A
Fusível principal 2:
7.5 A
Fusível para terminal 1:
2.0 A
Fusível do sistema de sinalização:
7.5 A
Fusível da unidade de controlo ABS:
7.5 A (MWS125-A)
Fusível motor ABS:
30.0 A (MWS125-A)
Fusível de solenóide ABS:
30.0 A (MWS125-A)
UBR7P0P0.book Page 3 Tuesday, October 25, 2016 3:05 PM

Informações para o consumidor
9-1
9
PAU53562
Números de identificação
Registe o número de identificação do veí-
culo, o número de série do motor e a infor-
mação da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26411Número de identificação do veículoO número de identificação do veículo está
gravado no chassis.
NOTA
O número de identificação do veículo é uti-
lizado para identificar o seu veículo e pode
ser utilizado para registá-lo na direção-ge-
ral de viação da sua área.
PAUU1221Número de série do motor
O número de série do motor encontra-se
gravado na parte inferior esquerda do cár-
ter.
PAUT1441Etiqueta do modelo
A etiqueta do modelo está afixada no inte-
rior do compartimento de armazenagem.
(Consulte a página 3-16.) Registe a infor-
mação constante nesta etiqueta no espaço
providenciado para esse efeito neste ma-
1. Número de identificação do veículo
1
1. Número de série do motor
1. Etiqueta do modelo
1
1
UBR7P0P0.book Page 1 Tuesday, October 25, 2016 3:05 PM

Informações para o consumidor
9-2
9
nual. Esta informação será necessária para
encomendar peças sobresselentes a um
concessionário Yamaha.PAU69910

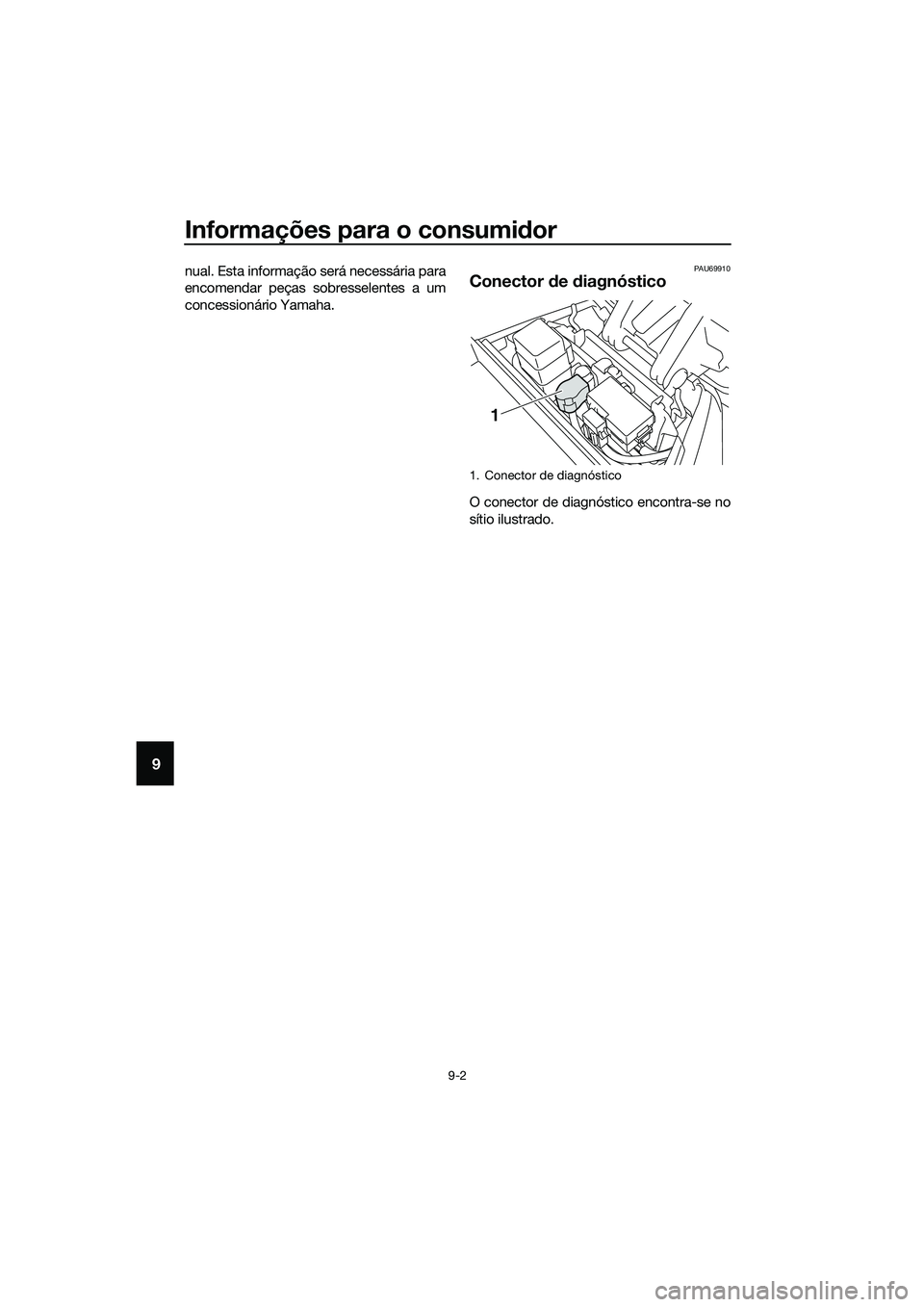

Conector de diagnóstico
O conector de diagnóstico encontra-se no
sítio ilustrado.
1. Conector de diagnóstico
1
UBR7P0P0.book Page 2 Tuesday, October 25, 2016 3:05 PM

Informações para o consumidor
9-3
9
PAU74701
Registo dos dados do veículo
Este modelo de ECU armazena certos da-
dos do veículo com o objetivo de auxiliar no
diagnóstico de avarias e para fins de pes-
quisa e desenvolvimento. Estes dados
apenas serão transferidos quando uma fer-
ramenta de diagnóstico especial da
Yamaha for ligada ao veículo, por exemplo,
ao realizar verificações ou procedimentos
de manutenção.
Apesar dos sensores e dos dados regista-
dos variarem consoante o modelo, os prin-
cipais dados recolhidos são:
zDados sobre o estado do veículo e o
desempenho do motor
zDados sobre a injeção de combustível
e relativos às emissões
A Yamaha não divulgará estes dados a ter-
ceiros, exceto:
zCom o consentimento do proprietário
do veículo
zSe obrigada por força de lei
zPara uso da Yamaha em situações de
litígio
zPara pesquisa geral realizada pela
Yamaha, quando estes dados não es-
tiverem associados a um veículo ou
proprietário específicos
UBR7P0P0.book Page 3 Tuesday, October 25, 2016 3:05 PM

10-1
10
Índice remissivo
A
ABS (para modelos com ABS) .............. 3-11
Aceleração e desaceleração................... 5-3
Alavanca do travão, dianteiro ............... 3-10
Alavanca do travão, traseiro ................. 3-11
Alavancas dos travões, lubrificação ..... 6-27
Apoio de pé do passageiro................... 3-16
Armazenagem ......................................... 7-4
Arranque ................................................. 5-2
Assento ................................................. 3-15
B
Barra da direção, verificação ................ 6-29
Bateria................................................... 6-30
C
Cabos, verificação e lubrificação.......... 6-26
Caixa acessória .................................... 3-17
Colocar o motor em funcionamento ....... 5-1
Combustível .......................................... 3-13
Compartimento de armazenagem ........ 3-16
Conector CC auxiliar ............................ 3-22
Conector de diagnóstico ........................ 9-2
Consumo de combustível, sugestões
para a redução ..................................... 5-4
Contador multifuncional ......................... 3-5
Conversor catalítico .............................. 3-15
Cor mate, cuidado .................................. 7-1
Correia em V, verificação ...................... 6-25
Cuidados ................................................ 7-1
D
Descanso central e descanso lateral,
verificação e lubrificação .................... 6-27
Descanso lateral ................................... 3-19
Deteção e resolução de problemas ...... 6-36
Direção, verificação .............................. 6-28
E
Especificações........................................ 8-1
Estacionamento ...................................... 5-5
Etiqueta do modelo ................................ 9-1
F
Farol dianteiro ....................................... 6-33
Filtro de ar e elementos do filtro de ar
da caixa da correia em V .................... 6-15
Folga da alavanca do travão
dianteiro, verificação .......................... 6-22
Folga da alavanca do travão traseiro,
verificação .......................................... 6-22
Folga das válvulas ................................ 6-19
Folga do punho do acelerador,
verificação .......................................... 6-18
Forquilha dianteira, verificação ............. 6-28Fusíveis, substituição ........................... 6-32
G
Gancho para a bagagem...................... 3-18
I
Indicadores luminosos de mudança
de direção ............................................ 3-3
Indicadores luminosos e luzes de
advertência .......................................... 3-3
Indicador luminoso de máximos ............ 3-3
Indicador luminoso económico .............. 3-3
Informações relativas à segurança ........ 1-1
Interruptor da buzina ............................ 3-10
Interruptor de arranque ........................ 3-10
Interruptor de farol alto/baixo................. 3-9
Interruptor do sinal de mudança de
direção ................................................. 3-9
Interruptores do guiador ........................ 3-9
Interruptor principal/bloqueio da
direção ................................................. 3-1
J
Jogo de ferramentas .............................. 6-2
L
Lâmpada da luz da chapa de
matrícula, substituição ....................... 6-35
Lâmpada do sinal de mudança de
direção ............................................... 6-35
Líquido dos travões, mudança............. 6-25
Localizações das peças ......................... 2-1
Lubrificação e manutenção,
periódica .............................................. 6-4
Luz de advertência da temperatura
do refrigerante...................................... 3-3
Luz de advertência de problema no
motor.................................................... 3-3
Luz de advertência do ABS (para
modelos com ABS) .............................. 3-4
Luz do travão/farolim traseiro .............. 6-34
M
Manutenção, sistema de controlo
das emissões ....................................... 6-3
Mínimos ................................................ 6-34
N
Nível de líquido dos travões,
verificação .......................................... 6-24
Número de identificação do veículo....... 9-1
Número de série do motor ..................... 9-1
Números de identificação ...................... 9-1
O
Obturador da fechadura ......................... 3-2
Óleo da transmissão final ..................... 6-13
UBR7P0P0.book Page 1 Tuesday, October 25, 2016 3:05 PM

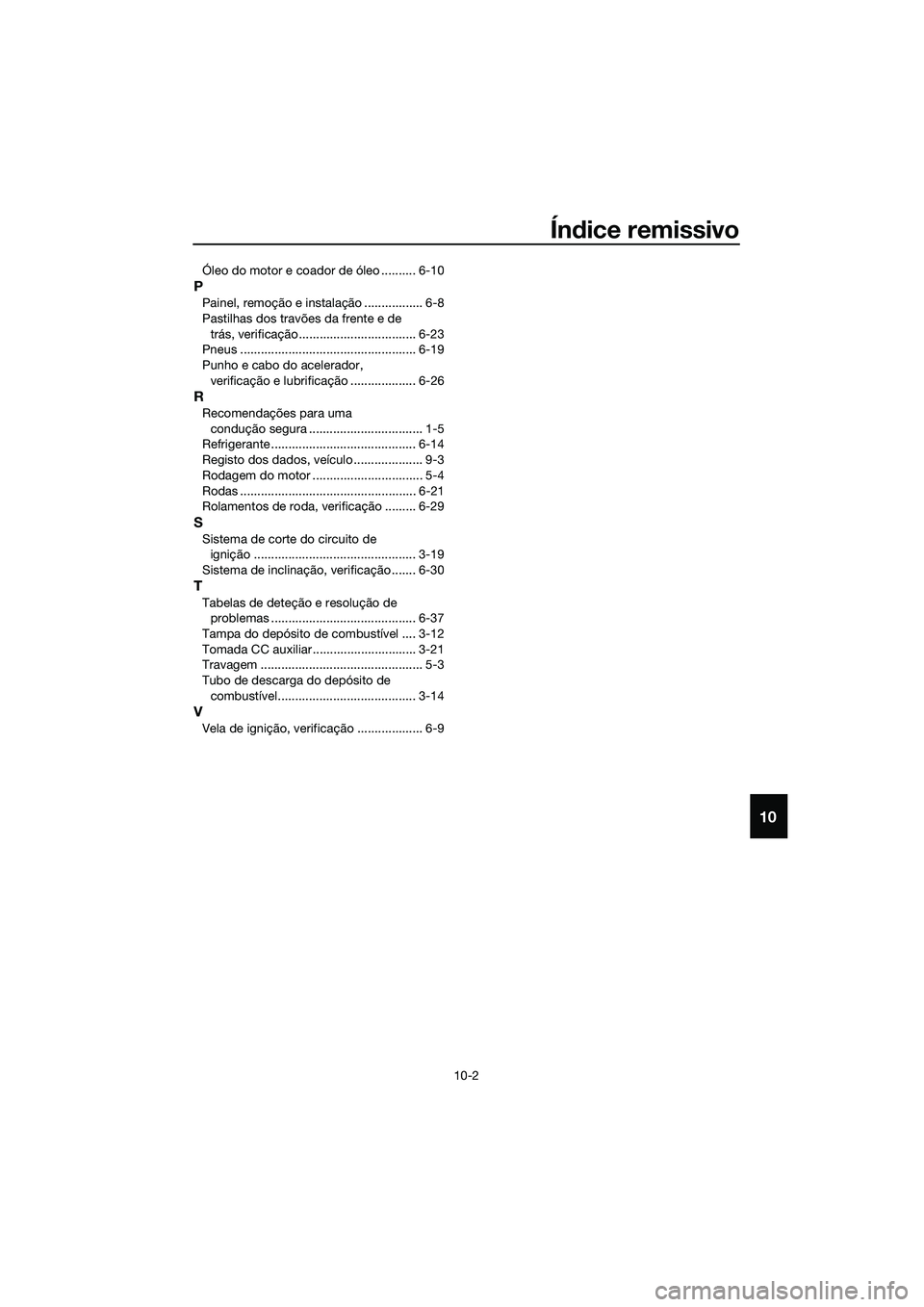

Índice remissivo
10-2
10
Óleo do motor e coador de óleo .......... 6-10
P
Painel, remoção e instalação ................. 6-8
Pastilhas dos travões da frente e de
trás, verificação.................................. 6-23
Pneus ................................................... 6-19
Punho e cabo do acelerador,
verificação e lubrificação ................... 6-26
R
Recomendações para uma
condução segura ................................. 1-5
Refrigerante .......................................... 6-14
Registo dos dados, veículo .................... 9-3
Rodagem do motor ................................ 5-4
Rodas ................................................... 6-21
Rolamentos de roda, verificação ......... 6-29
S
Sistema de corte do circuito de
ignição ............................................... 3-19
Sistema de inclinação, verificação ....... 6-30
T
Tabelas de deteção e resolução de
problemas .......................................... 6-37
Tampa do depósito de combustível .... 3-12
Tomada CC auxiliar .............................. 3-21
Travagem ............................................... 5-3
Tubo de descarga do depósito de
combustível........................................ 3-14
V
Vela de ignição, verificação ................... 6-9
UBR7P0P0.book Page 2 Tuesday, October 25, 2016 3:05 PM

DIC183
Manual original
PRINTED IN THE NETHERLANDS2016.12(P)
