2017 YAMAHA TRICITY Manual de utilização (in Portuguese)

Informações relativas à segurança
1-3
1
O monóxido de carbono é um gás incolor,
inodoro e insípido que pode estar presente
mesmo que não consiga ver nem cheirar
qualquer gás do escape do motor. Um nível
mortífero de monóxido de carbono pode
acumular-se rapidamente e a pessoa pode
perder os sentidos e não conseguir salvar-
se. Além disso, em locais fechados ou com
má ventilação, um nível mortífero de monó-
xido de carbono pode manter-se durante
horas ou dias. Se tiver algum sintoma de in-
toxicação por monóxido de carbono, aban-
done imediatamente o local, apanhe ar
fresco e PROCURE CUIDADOS MÉDICOS.
zNão coloque o motor em funciona-
mento em locais fechados. Mesmo
que tente ventilar os gases de escape
do motor com ventiladores ou abrindo
portas e janelas, o monóxido de car-
bono pode atingir rapidamente níveis
perigosos.
zNão coloque o motor em funciona-
mento em locais com má ventilação
ou parcialmente fechados, como ce-
leiros, garagens ou alpendres.
zNão coloque o motor em funciona-
mento no exterior em zonas onde os
gases de escape do motor possam in-
troduzir-se num edifício através de
portas ou janelas.
Carga
O acréscimo de acessórios ou carga ao
seu veículo pode afetar adversamente a
estabilidade e o manuseamento se a distri-
buição de peso no seu veículo for alterada.
Para evitar a possibilidade de um acidente,
tenha bastante cuidado ao adicionar carga
ou acessórios ao seu veículo. Redobre a
atenção quando conduzir um veículo que
tenha mais carga ou acessórios. Aqui, jun-
tamente com as informações sobre aces-
sórios apresentadas em seguida,
encontram-se algumas recomendações
gerais a seguir se colocar carga no seu ve-
ículo:O peso total do operador, passageiro,
acessórios e carga não devem exceder o li-
mite máximo de carga. A utilização de um
veículo sobrecarregado pode provocar
um acidente.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte:
zA carga e os acessórios devem ser re-
duzidos ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados ao veículo quanto possível.
Acondicione bem os artigos mais pe-
sados o mais perto possível do centro
do veículo e distribua o peso o mais
uniformemente possível por ambos os
lados do veículo para minimizar o de-
sequilíbrio ou a instabilidade.
zA deslocação dos pesos pode criar
um desequilíbrio súbito. Antes de
conduzir, certifique-se de que os
acessórios e a carga estão bem pre-
sos ao veículo. Verifique com frequên-
cia os suportes dos acessórios e os
prendedores da carga.
• Ajuste a suspensão em função da
carga (apenas modelos com sus-
pensão regulável) e verifique o es-
tado e a pressão dos pneus.
• Nunca prenda artigos grandes ou
pesados ao guiador, à forquilha
dianteira ou ao guarda-lamas dian-
teiro. Esses artigos podem criar um
manuseamento instável ou uma
resposta lenta da direção.
zEste veículo não foi concebido para
puxar um reboque nem para ser
conjugado com um sidecar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas emCarga máxima:
167 kg (368 lb)
UBR7P0P0.book Page 3 Tuesday, October 25, 2016 3:05 PM

Informações relativas à segurança
1-4
1
concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efetuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua-
lidade, deve reconhecer que alguns aces-
sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.
zNunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu veículo. Inspe-
cione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum, afe-
tar a visibilidade para a estrada ou avisibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direção ou o funcionamento dos con-
trolos, nem ocultar luzes ou refletores.
• Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran-
des podem afetar seriamente a es-
tabilidade do veículo devido aos
efeitos aerodinâmicos. O vento
pode fazer o veículo levantar da es-
trada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
zTenha cuidado ao acrescentar aces-
sórios elétricos. Se os acessórios elé-
tricos excederem a capacidade do
sistema elétrico do veículo, pode
ocorrer uma falha elétrica, a qual pode
causar uma perda perigosa de potên-
cia das luzes ou do motor.
Pneus e jantes do mercado de reposição
Os pneus e as jantes fornecidos com o seu
veículo foram concebidos para correspon-
der às capacidades de desempenho e para
garantir a melhor combinação possível de
UBR7P0P0.book Page 4 Tuesday, October 25, 2016 3:05 PM

Informações relativas à segurança
1-5
1
condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a
página 6-19 para obter mais informações
sobre as especificações dos pneus e a
substituição dos mesmos.
Transporte do veículo
Certifique-se de que segue as instruções
seguintes antes de transportar o veículo
noutro veículo.
zRetire todos os itens soltos do veícu-
lo.
zAponte as rodas dianteiras para a
frente no reboque ou na caixa do ca-
mião e prenda-as num carril para im-
pedir o movimento.
zPrenda o veículo com cabos de reten-
ção ou prendedores adequados que
estejam presos a partes sólidas do
veículo, tal como o chassis ou o triplo
grampo da forquilha dianteira superior
(e não, por exemplo, a guiadores
montados em borracha ou sinais de
mudança de direção, ou peças que
possam partir). Escolha cuidadosa-
mente o local para os prendedores,
de modo que estes não friccionem
contra superfícies pintadas durante o
transporte.
zA suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o veículo não
ressalte excessivamente durante o
transporte.PAU60590
Outras recomendações para
uma condução segura
zTenha o cuidado de sinalizar clara-
mente qualquer mudança de direção.
zA travagem pode ser extremamente
difícil num piso molhado. Evite trava-
gens bruscas, uma vez que o veículo
poderá derrapar. Acione lentamente
os travões ao parar numa superfície
molhada.
zReduza a velocidade ao aproximar-se
de uma curva ou viragem. Depois de
ter concluído a curva, acelere lenta-
mente.
zTenha cuidado ao passar por carros
estacionados. Um condutor poderá
não o ver e abrir a porta à sua passa-
gem.
zAs passagens de nível, os carris de
elétricos, as chapas metálicas em
obras na estrada e as tampas de sa-
neamento tornam-se extremamente
escorregadias quando estão molha-
das. Abrande e passe com cuidado.
Mantenha o veículo na vertical, caso
contrário poderá perder a estabilidade
em cima dele.
zOs revestimentos ou as pastilhas dos
travões podem molhar-se durante a
lavagem do veículo. Depois de lavar o
veículo, verifique os travões antes de
o conduzir.
zUse sempre um capacete, luvas, cal-
ças (afuniladas à volta da barriga da
perna e do tornozelo para que não es-
voacem) e um casaco de cor viva.
zNão transporte demasiada bagagem
no veículo. Um veículo com excesso
de carga é instável. Utilize uma correia
forte para fixar a bagagem no porta-
bagagem (caso este veículo esteja
equipado com um porta-bagagem).
Uma carga solta afetará a estabilidade
UBR7P0P0.book Page 5 Tuesday, October 25, 2016 3:05 PM

Informações relativas à segurança
1-6
1

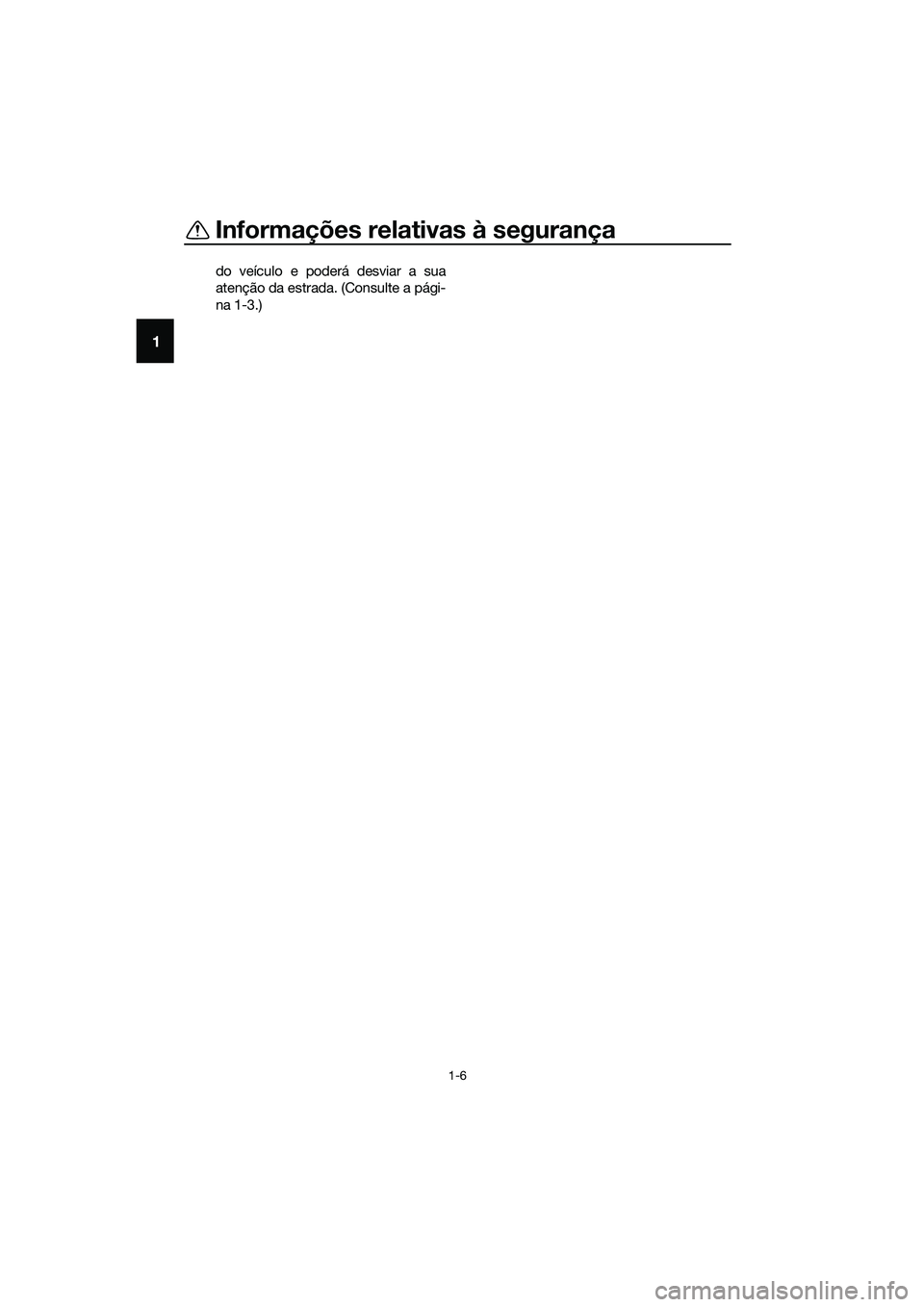

do veículo e poderá desviar a sua
atenção da estrada. (Consulte a pági-
na 1-3.)
UBR7P0P0.book Page 6 Tuesday, October 25, 2016 3:05 PM

Descrição
2-1
2
PAU63371

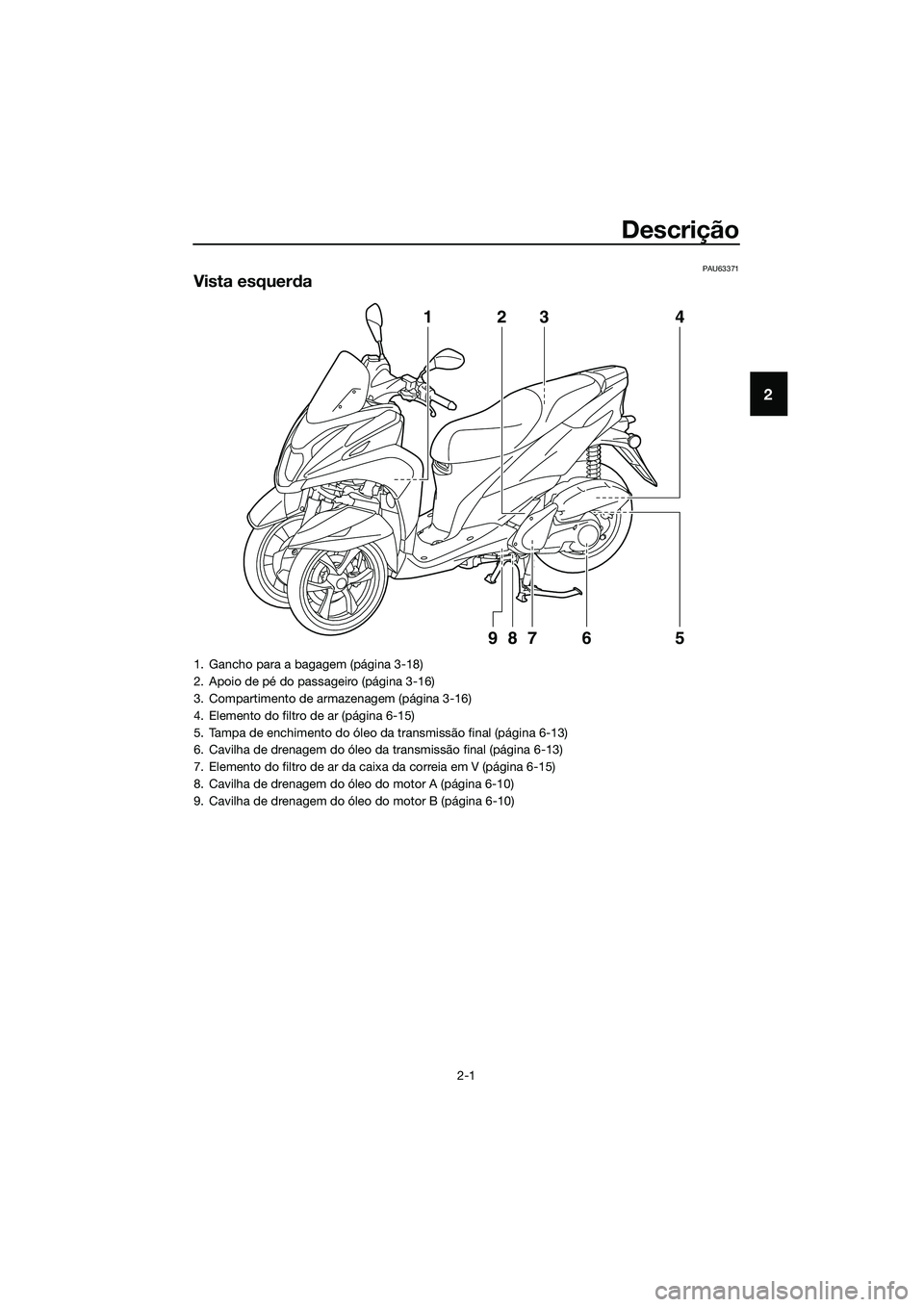

Vista esquerda
123 4
5 6 987
1. Gancho para a bagagem (página 3-18)
2. Apoio de pé do passageiro (página 3-16)
3. Compartimento de armazenagem (página 3-16)
4. Elemento do filtro de ar (página 6-15)
5. Tampa de enchimento do óleo da transmissão final (página 6-13)
6. Cavilha de drenagem do óleo da transmissão final (página 6-13)
7. Elemento do filtro de ar da caixa da correia em V (página 6-15)
8. Cavilha de drenagem do óleo do motor A (página 6-10)
9. Cavilha de drenagem do óleo do motor B (página 6-10)
UBR7P0P0.book Page 1 Tuesday, October 25, 2016 3:05 PM

Descrição
2-2
2
PAU63391

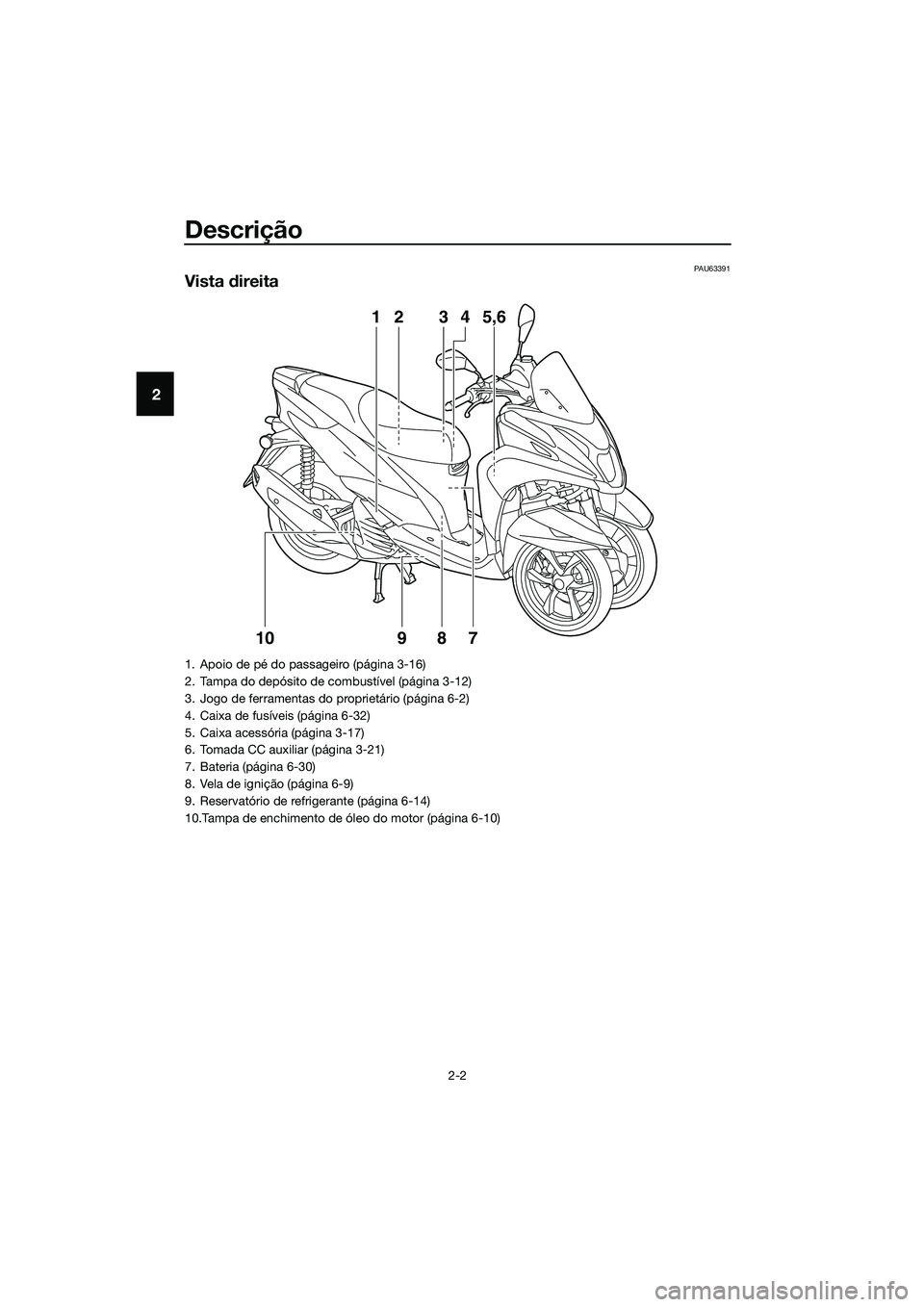

Vista direita
3 24
75,6 1
10
98
1. Apoio de pé do passageiro (página 3-16)
2. Tampa do depósito de combustível (página 3-12)
3. Jogo de ferramentas do proprietário (página 6-2)
4. Caixa de fusíveis (página 6-32)
5. Caixa acessória (página 3-17)
6. Tomada CC auxiliar (página 3-21)
7. Bateria (página 6-30)
8. Vela de ignição (página 6-9)
9. Reservatório de refrigerante (página 6-14)
10.Tampa de enchimento de óleo do motor (página 6-10)
UBR7P0P0.book Page 2 Tuesday, October 25, 2016 3:05 PM

Descrição
2-3
2
PAU63401

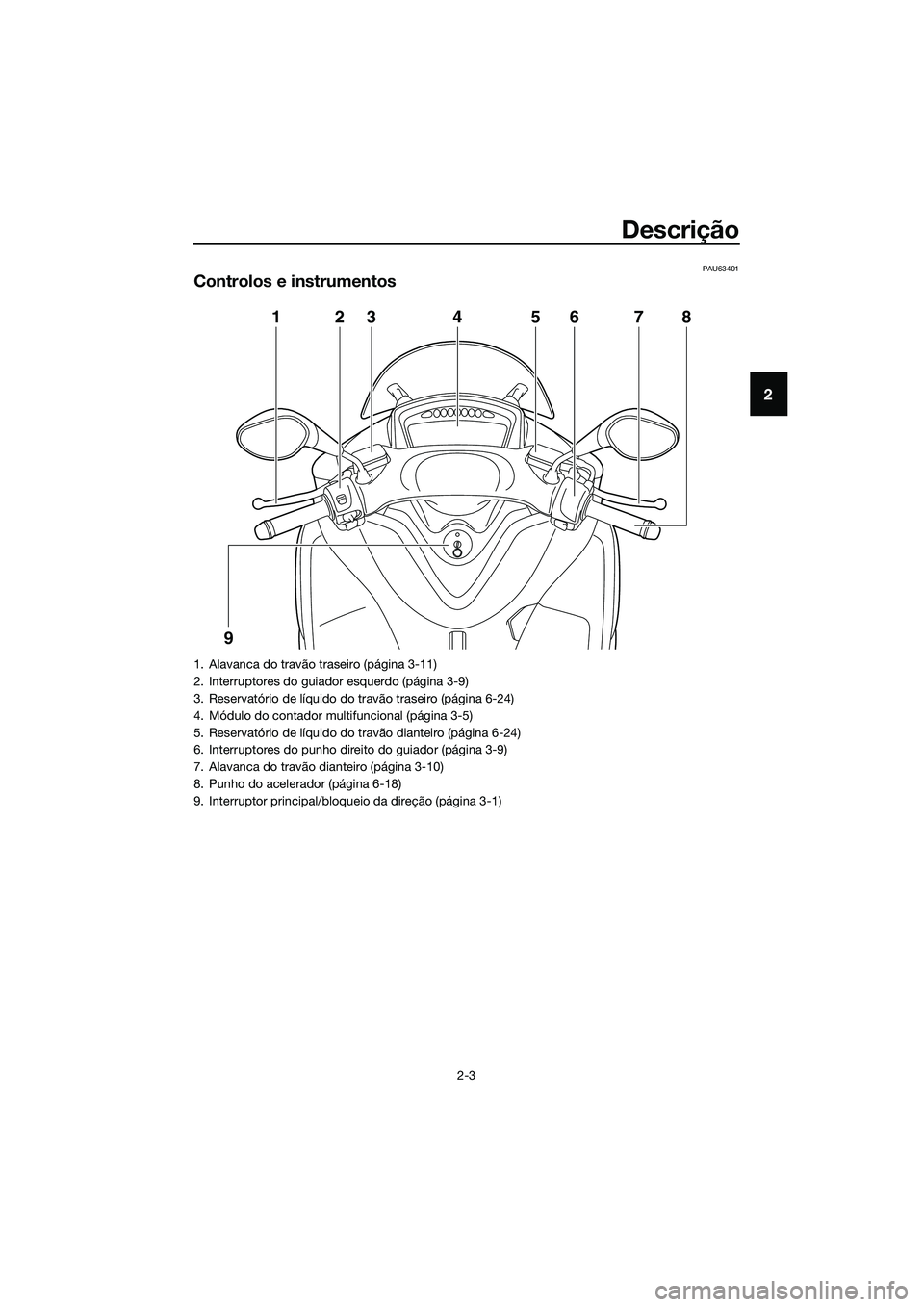

Controlos e instrumentos
1
923 7 86 5 4
1. Alavanca do travão traseiro (página 3-11)
2. Interruptores do guiador esquerdo (página 3-9)
3. Reservatório de líquido do travão traseiro (página 6-24)
4. Módulo do contador multifuncional (página 3-5)
5. Reservatório de líquido do travão dianteiro (página 6-24)
6. Interruptores do punho direito do guiador (página 3-9)
7. Alavanca do travão dianteiro (página 3-10)
8. Punho do acelerador (página 6-18)
9. Interruptor principal/bloqueio da direção (página 3-1)
UBR7P0P0.book Page 3 Tuesday, October 25, 2016 3:05 PM

Funções dos controlos e instrumentos
3-1
3
PAUN0264
Interruptor principal/bloqueio da
direção
O interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições do interruptor principal
são descritas a seguir.
NOTA
O interruptor da ignição/bloqueio da dire-
ção está equipado com um obturador da
fechadura. (Consulte a página 3-2 para ob-
ter instruções relativas aos procedimentos
de abertura e fecho do obturador da fecha-
dura.)
PAU65610LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos; as luzes dos contadores, o farolim tra-
seiro, a chapa de matrícula e os mínimos
acendem-se, e o motor pode ser colocado
em funcionamento. A chave não pode ser
retirada.
NOTA
O farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a

so lateral é deslocado para baixo.
PAU10662DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desligados, o que pode resultar na
perda de controlo ou num acidente.
PAU73800BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada.
Para bloquear a direção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.
NOTA
Se a direção não bloquear, tente virar o
guiador ligeiramente para a direita.
LOCKOFF
ON
1. Premir.
2. Mudança de direção.
12
UBR7P0P0.book Page 1 Tuesday, October 25, 2016 3:05 PM
