Mantenimiento y ajustes periódicos6-4
1
2
3
4
567
8
9
10
11
12
6 *Sistema de control
de emisiones por
evaporación Comprobar si el sistema de
control está dañado.
Cambiar si es necesario. 
7 *Sistema de
inducción de aire Comprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
Cambiar las piezas averiadas según sea necesario. 
N.º ITEM
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
2PP-9-S3.book 4 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos
6-5
1
2
3
4
56
7
8
9
10
11
12
SAU71351
Cuadro general de mantenimiento y engraseN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Comprobación del
sistema de
diagnóstico Efectuar una comprobación
dinámica con la herramienta de
diagnóstico Yamaha.
Comprobar los códigos de error. 
2 *Filtro de aire Cambiar. Cada 40000 km (24000 mi)
3Embrague Comprobar funcionamiento.

4 *Freno delantero Comprobar funcionamiento, nivel
de líquido y fugas.
Cambiar las pastillas de freno si es necesario. 
5 *Freno trasero Comprobar funcionamiento, nivel
de líquido y fugas.
Cambiar las pastillas de freno si es necesario. 
6 *Tubos de freno Comprobar si está agrietado o
dañado. 
Cambiar. Cada 4 años
7 *Líquido de frenos Cambiar. Cada 2 años
8 *Ruedas Comprobar si están descentradas
o dañadas.
Cambiar si es necesario. 
9 *Neumáticos Comprobar la profundidad del
dibujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario. 
10 *Cojinetes de rueda Comprobar si los cojinetes están
flojos o dañados. 
2PP-9-S3.book 5 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos6-6
1
2
3
4
567
8
9
10
11
12
11 *Cojinetes del eje del
basculante Comprobar funcionamiento y si el
juego es excesivo. 
Lubricar con grasa a base de jabón de litio. Cada 50000 km (30000 mi)
12 Cadena de
transmisión Compruebe la holgura, la
alineación y el estado de la
cadena.
Ajuste y lubrique la cadena con un lubricante especial para
cadenas con juntas tóricas. Cada 1000 km (600 mi) y después de lavar la
motocicleta, utilizarla con lluvia o
en lugares húmedos
13 *Cojinetes de
dirección Comprobar que los conjuntos de
cojinetes no estén flojos.  
Recubrir moderadamente con grasa a base de jabón de litio. 
14 *Fijaciones del
bastidor Comprobar que todas las tuercas,
pernos y tornillos estén
correctamente apretados. 
15 Eje pivote de la
maneta de freno Lubricar con grasa de silicona.

16 Eje pivote del pedal
de freno Lubricar con grasa a base de
jabón de litio. 
17 Eje pivote de la
maneta de
embrague Lubricar con grasa a base de
jabón de litio. 
18 Eje pivote del pedal
de cambio Lubricar con grasa a base de
jabón de litio. 
19 Caballete lateral,
caballete central Comprobar funcionamiento.
Lubricar con grasa a base de
jabón de litio. 
20 *Interruptor del
caballete lateral Compruebe el funcionamiento y
cámbielo según sea necesario. 
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
2PP-9-S3.book 6 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos
6-7
1
2
3
4
56
7
8
9
10
11
12
21 *Horquilla delantera Comprobar funcionamiento y si
existen fugas de aceite.
Cambiar si es necesario. 
22 *Conjunto
amortiguador Comprobar funcionamiento y si
existen fugas de aceite.
Cambiar si es necesario. 
23 *Puntos de pivote
del brazo de
acoplamiento y del
brazo de relé de la
suspensión trasera Comprobar funcionamiento.

24 Aceite de motor Cambiar (calentar el motor antes
de vaciarlo).
Comprobar nivel de aceite y si existen fugas. 
25 Cartucho del filtro
de aceite del motor Cambiar.

26 *Sistema de
refrigeración Comprobar nivel de líquido
refrigerante y si existen fugas en
el vehículo. 
Cambiar. Cada 3 años
27 *Interruptores de
freno delantero y
trasero Comprobar funcionamiento.

28 *Piezas móviles y
cables Lubricar.

29 *Caja y cable del
puño del acelerador Comprobar funcionamiento y
juego.
Ajustar el juego del cable del acelerador si es necesario.
Lubricar la caja y el cable del puño del acelerador. 
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)2PP-9-S3.book 7 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos6-8
1
2
3
4
567
8
9
10
11
12
SAU72800
NOTA
Filtro de aire
El filtro de aire de este modelo está dotado de un elemento de pap el desechable; dicho elemento está revestido de aceite y, para
no dañarlo, no se debe limpiar con aire comprimido.
El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.

Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno. Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
30*Luces, señales e
interruptores Comprobar funcionamiento.
Ajustar la luz del faro.

N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
2PP-9-S3.book 8 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos
6-9
1
2
3
4
56
7
8
9
10
11
12
SAU18752
Desmontaje y montaje del panelEl panel que se muestra debe desmontarse
para poder realizar algunas de las opera-
ciones de mantenimiento que se describen
en este capítulo. Consulte este apartado
cada vez que necesit e desmontar y montar
el panel.

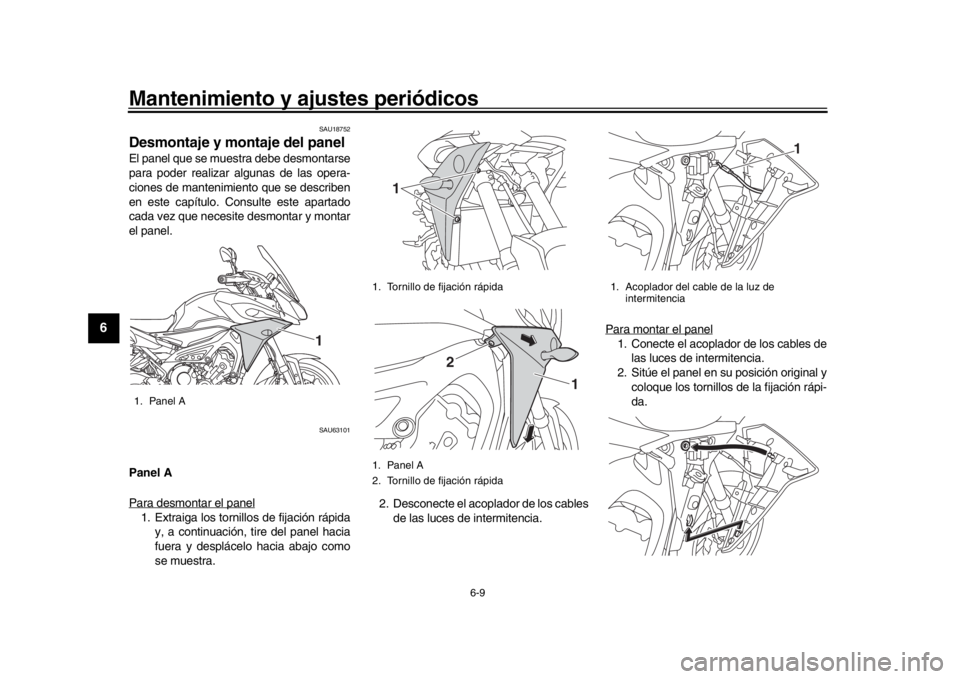

SAU63101
Panel A
Para desmontar el panel1. Extraiga los tornillos de fijación rápida y, a continuación, tire del panel hacia
fuera y desplácelo hacia abajo como
se muestra. 2. Desconecte el acoplador de los cables
de las luces de intermitencia. Para montar el panel
1. Conecte el acoplador de los cables de
las luces de intermitencia.
2. Sitúe el panel en su posición original y coloque los tornillos de la fijación rápi-
da.
1. Panel A
1
1. Tornillo de fijación rápida
1. Panel A
2. Tornillo de fijación rápida
1
1
2
1. Acoplador del cable de la luz de
intermitencia
1
2PP-9-S3.book 9 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos6-10
1
2
3
4
567
8
9
10
11
12
SAU19653
Comprobación de las bujíasLas bujías son com ponentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimiento periódico y en-
grase. Además, el estado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.
Antes de montar una bujía, debe medir la distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar
la bujía con el par
especificado tan pronto como sea posible.ATENCIÓN
SCA10841
No utilice herramientas para retirar o co-
locar la tapa de bujía, ya que de lo con-
trario el acoplador de la bobina de
encendido puede romperse. Puede re-
sultar difícil de retirar la tapa de bujía de-
bido a que la junta de goma situada en
su extremo aprieta mucho. Para retirar la
tapa de bujía, simplemente gírela en una
y otra dirección mientras tira de ella;
para colocarla, gírela en una y otra direc-ción mientras la empuja.

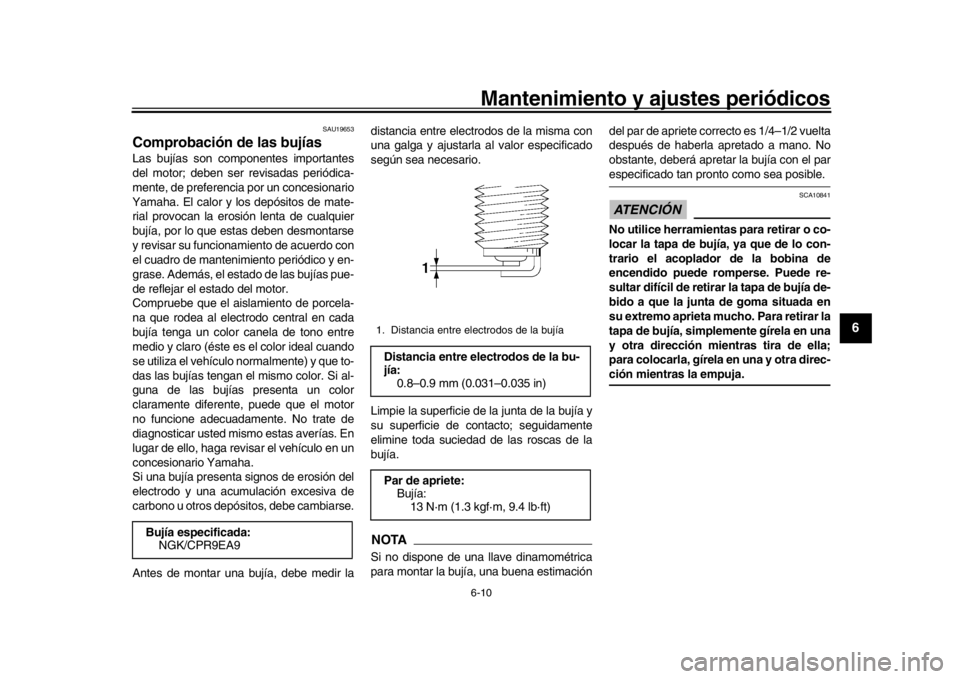

Bujía especificada: NGK/CPR9EA9
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
Par de apriete: Bujía:13 N·m (1.3 kgf·m, 9.4 lb·ft)
2PP-9-S3.book 10 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos
6-11
1
2
3
4
56
7
8
9
10
11
12

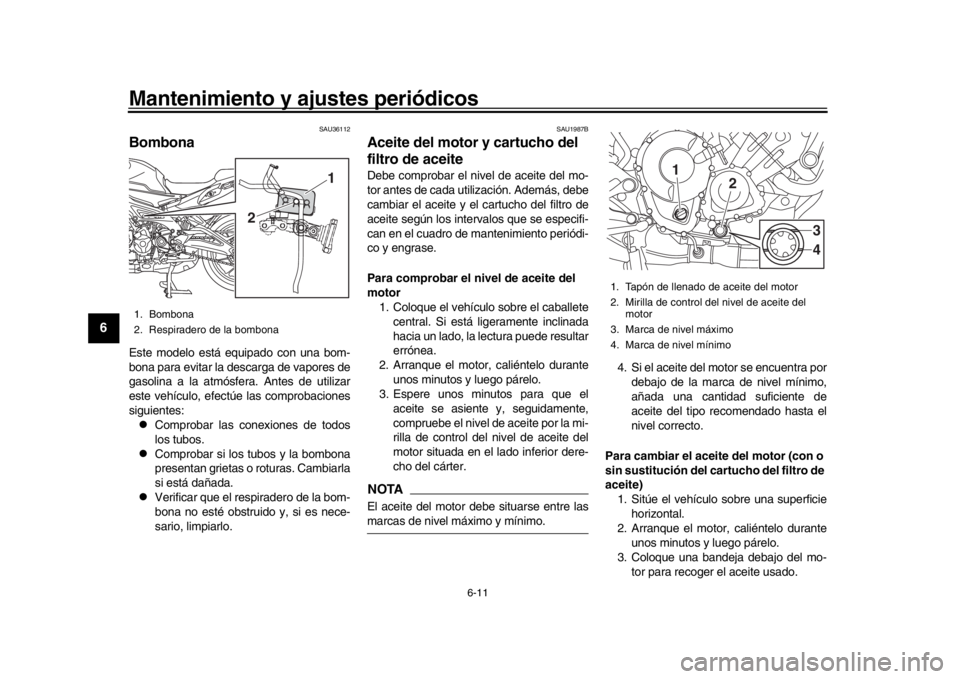

SAU36112
BombonaEste modelo está equipado con una bom-
bona para evitar la de scarga de vapores de
gasolina a la atmósfera. Antes de utilizar
este vehículo, efectúe las comprobaciones
siguientes:
Comprobar las conexiones de todos
los tubos.

Comprobar si los tubos y la bombona
presentan grietas o roturas. Cambiarla
si está dañada.

Verificar que el respiradero de la bom-
bona no esté obstruido y, si es nece-
sario, limpiarlo.
SAU1987B
Aceite del motor y cartucho del
filtro de aceiteDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el nivel de aceite del
motor 1. Coloque el vehículo sobre el caballete
central. Si está ligeramente inclinada
hacia un lado, la lectura puede resultar
errónea.
2. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
3. Espere unos minutos para que el
aceite se asiente y, seguidamente,
compruebe el nivel de aceite por la mi-
rilla de control del nivel de aceite del
motor situada en el lado inferior dere-
cho del cárter.NOTAEl aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo. 4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite) 1. Sitúe el vehículo sobre una superficie horizontal.
2. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
3. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
1. Bombona
2. Respiradero de la bombona
1
2
1. Tapón de llenado de aceite del motor
2. Mirilla de control del nivel de aceite del motor
3. Marca de nivel máximo
4. Marca de nivel mínimo
1
2
34
2PP-9-S3.book 11 ページ ２０１６年９月９日　金曜日　午後２時４９分
