2017 YAMAHA MT09 TRACER Betriebsanleitungen (in German)

Para su seguridad – comprobaciones previas
4-3
1
2
345
6
7
8
9
10
11
12
Fijaciones del bastidor Comprobar que todas las tuercas, pernos y tornillos estén correctamente
apretados.
Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores Comprobar funcionamiento.
Corregir si es necesario.
—
Interruptor del caballete
lateral Comprobar funcionamiento del sistema
de corte del circuito de encendido.
Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha que revise el vehículo. 3-36
ELEMENTO COMPROBACIONES PÁGINA
2PP-9-S3.book 3 ページ ２０１６年９月９日　金曜日　午後２時４９分

5-1
1
2
3
45
6
7
8
9
10
11
12
Utilización y puntos importa ntes para la conducción
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los mandos pue-
de perder el control, con el consiguienteriesgo de accidente o daños personales.
SAUM3631
NOTAEste modelo está equipado con:
un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En ese caso la luz de aviso de
avería del motor se enciende, pero no
se trata de un fallo. Gire la llave a
“OFF” y luego a “ON” para que se apa-
gue la luz de aviso. De lo contrario el
motor no arrancará, aunque gire al
pulsar el interruptor de arranque.

un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver aponerlo en marcha.
SAU73430
Arranque del motorPara que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:
La transmisión esté en la posición de
punto muerto.

Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-37.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de arranque/
paro del motor se encuentre en “ ”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.
Luz de aviso del nivel de aceite

Luz de aviso de la temperatura del
líquido refrigerante

Luz de aviso de avería del motor

Luz indicadora del sistema inmovi-
lizador
ATENCIÓN
SCA17671
Si las luces indicadoras o de aviso ante-
riores no se encienden inicialmente al
girar la llave a la posición “ON” o si una
de ellas permanece encendida, consulte
en la página 3-3 para la comprobación
2PP-9-S3.book 1 ページ ２０１６年９月９日　金曜日　午後２時４９分

Utilización y puntos importantes para la conducción
5-2
1
2
3
456
7
8
9
10
11
12
del circuito de la luz indicadora o de avi-so correspondiente. La luz de aviso del sistema ABS debe
encenderse cuando se gira la llave a la
posición “ON” y luego apagarse des-
pués de circular a una velocidad de 10
km/h (6 mi/h) o superior.ATENCIÓN
SCA17682
Si la luz de aviso del sistema ABS no se
enciende y apaga como se ha explicado
anteriormente, consulte en la página 3-3
la comprobación del circuito correspon-diente.2. Ponga la transmisión en la posición de punto muerto. La luz indicadora de
punto muerto se debe encender. Si no
se enciende, haga revisar el circuito
eléctrico en un concesionario
Yamaha.
3. Arranque el motor moviendo el inte- rruptor hacia “ ”.
Si el motor no arranca, suelte el inte-
rruptor de arranque/paro del motor,
espere unos segundos e inténtelo de
nuevo. Cada intento de arranque debe
ser lo más breve posible a fin de pre-
servar la batería. No accione el arran-
que durante más de 10 segundos
seguidos.
ATENCIÓN
SCA11043
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-tor frío!
SAU16673

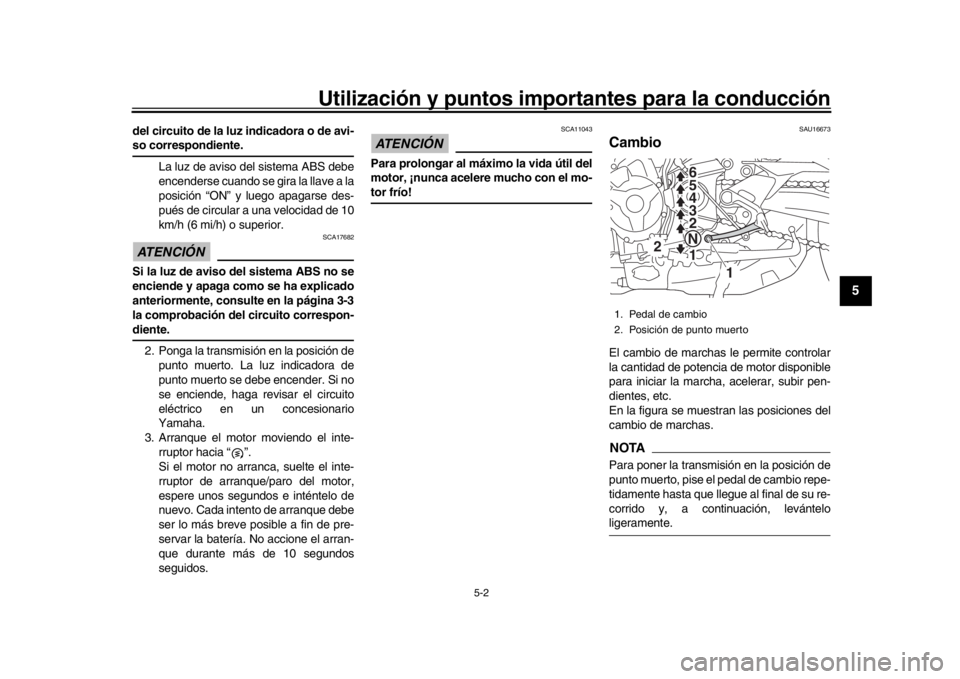

CambioEl cambio de marchas le permite controlar
la cantidad de potencia de motor disponible
para iniciar la marcha, acelerar, subir pen-
dientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.NOTAPara poner la transmisión en la posición de
punto muerto, pise el pedal de cambio repe-
tidamente hasta que llegue al final de su re-
corrido y, a continuación, levánteloligeramente.1. Pedal de cambio
2. Posición de punto muerto
1
N
2 3
4
5 6
1
2
2PP-9-S3.book 2 ページ ２０１６年９月９日　金曜日　午後２時４９分

Utilización y puntos importantes para la conducción
5-3
1
2
3
45
6
7
8
9
10
11
12
ATENCIÓN
SCA10261

Incluso con la transmisión en la po-
sición de punto muerto, no descien-
da pendientes durante periodos de
tiempo prolongados con el motor
parado ni remolque la motocicleta
en distancias largas. La transmi-
sión sólo se engrasa correctamente
cuando el motor está funcionando.
Un engrase inadecuado puede ave-
riar la transmisión.

Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
los cuales no han sido diseñados
para soportar el impacto de un cam-bio forzado.
SAU16811
Consejos para reducir el
consumo de gasolinaEl consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:
No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.

No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.

Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16842
Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón,
debe leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecal entamiento del motor.
SAU63170
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 5600 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento del filtro.
[SCA10303]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 6800 r/min.
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
2PP-9-S3.book 3 ページ ２０１６年９月９日　金曜日　午後２時４９分

Utilización y puntos importantes para la conducción
5-4
1
2
3
456
7
8
9
10
11
12
ATENCIÓN
SCA20190

Mantenga el régimen del motor fue-
ra de la zona de altas revoluciones
del tacómetro.

Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-rio Yamaha para que lo revisen.
SAU17214
EstacionamientoCuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10312

El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.

No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.

No estacione cerca de restrojos u
otros materiales inflamables en losque se pueda prender fuego.
2PP-9-S3.book 4 ページ ２０１６年９月９日　金曜日　午後２時４９分

6-1
1
2
3
4
56
7
8
9
10
11
12
Mantenimiento y ajustes periódicos
SAU17246
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propietario/
usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de manteni-
miento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo aun concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.

El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-2 información adicional sobre elmonóxido de carbono.ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pueden alcanzar una
temperatura muy alta durante el uso.
Para evitar quemaduras, permita que los
componentes del freno se enfríen antesde tocarlos.
SAU17303
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados. El
mantenimiento, la sustitución o la repara-
ción de los dispositivos y sistemas de con-
trol de emisiones pueden ser realizadas por
cualquier taller o persona acreditados (si
procede). Los conces ionarios Yamaha es-
tán capacitados y equipados para realizar
estos servicios específicos.
2PP-9-S3.book 1 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos6-2
1
2
3
4
567
8
9
10
11
12
SAU59910

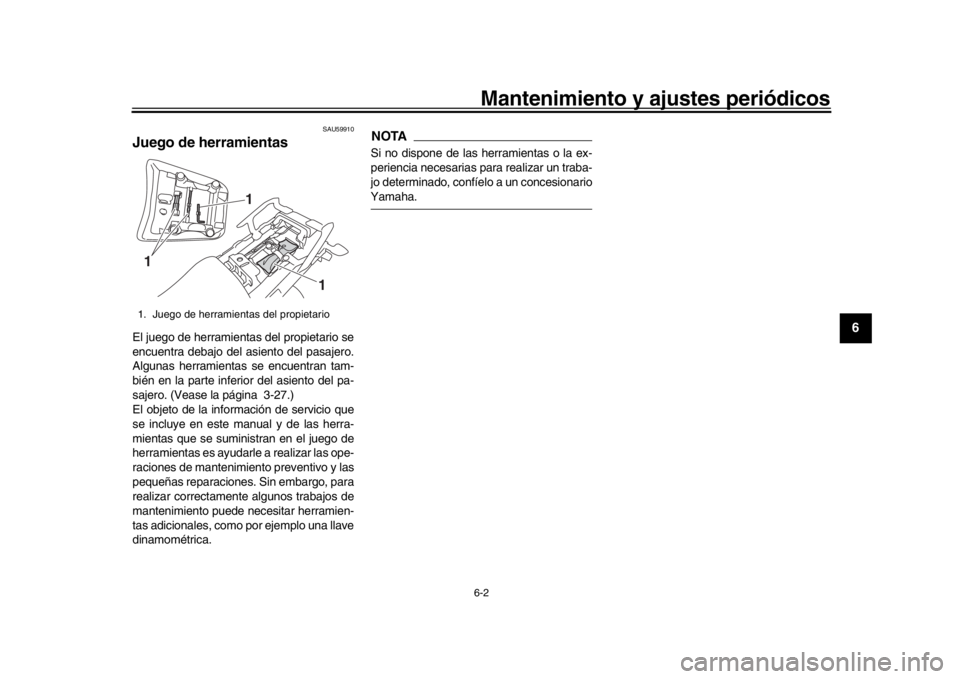

Juego de herramientasEl juego de herramientas del propietario se
encuentra debajo del asiento del pasajero.
Algunas herramientas se encuentran tam-
bién en la parte inferior del asiento del pa-
sajero. (Vease la página 3-27.)
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una llave
dinamométrica.
NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionarioYamaha.
1. Juego de herramientas del propietario
1
1
1
2PP-9-S3.book 2 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos
6-3
1
2
3
4
56
7
8
9
10
11
12
SAU71030
NOTA
Las revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas
(Reino Unido).

A partir de los 50000 km (30000 mi), repet ir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).

Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-peciales, así como cualificación técnica.3
SAU71051
Cuadro de mantenimiento periódico del sistema de control de emisionesN.º ITEM COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Línea de
combustible Comprobar si los tubos de
gasolina están agrietados o
dañados.
Cambiar si es necesario. 
2 *Bujías Comprobar estado.
Ajustar la distancia entre
electrodos y limpiar. 
Cambiar. 
3 *Holgura de la
válvula Comprobar y ajustar.
Cada 40000 km (24000 mi)
4 *Inyección de
gasolina Comprobar el ralentí del motor.

Comprobar y ajustar la sincronización. 
5 *Sistema de escape Compruebe si hay fugas.
Apretar si es necesario.
Cambiar las juntas según sea
necesario. 
2PP-9-S3.book 3 ページ ２０１６年９月９日　金曜日　午後２時４９分
