Funciones de los instrumentos y mandos
3-2
1
234
5
6
7
8
9
10
11
12
SAU10474

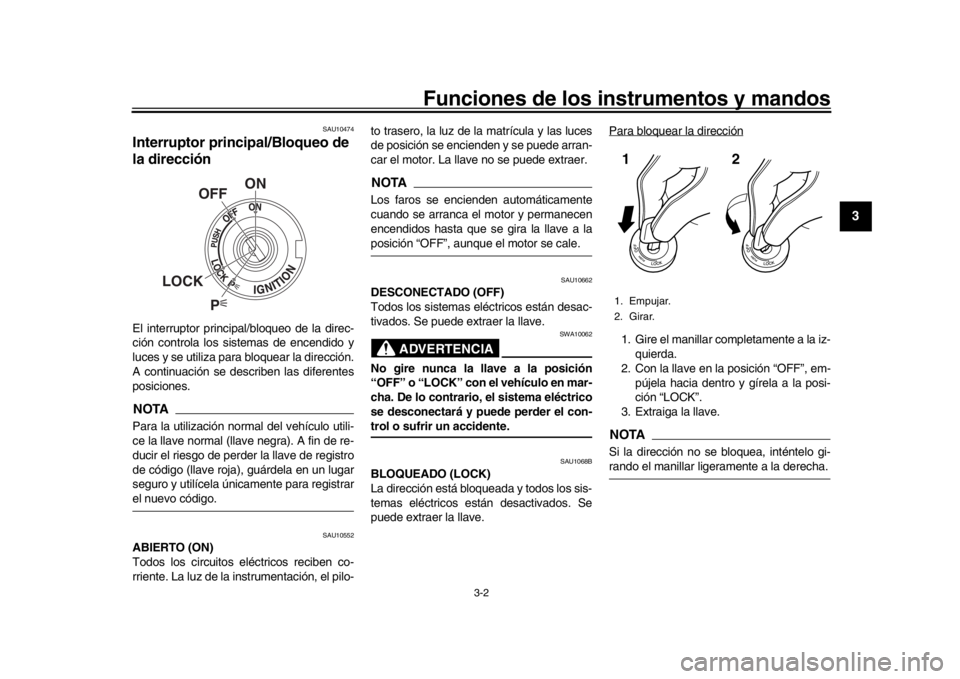

Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrarel nuevo código.
SAU10552
ABIERTO (ON)
Todos los circuitos el éctricos reciben co-
rriente. La luz de la instrumentación, el pilo- to trasero, la luz de la matrícula y las luces
de posición se encienden y se puede arran-
car el motor. La llave no se puede extraer.
NOTALos faros se encienden automáticamente
cuando se arranca el motor y permanecen
encendidos hasta que se gira la llave a laposición “OFF”, aunque el motor se cale.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-trol o sufrir un accidente.
SAU1068B
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.
Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Con la llave en la posición “OFF”, em-
pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo gi-rando el manillar ligeramente a la derecha.
P
ON
OFF
LOCK
1. Empujar.
2. Girar.12
2PP-9-S3.book 2 ページ ２０１６年９月９日　金曜日　午後２時４９分

Funciones de los instrumentos y mandos
3-3
1
23
4
5
6
7
8
9
10
11
12

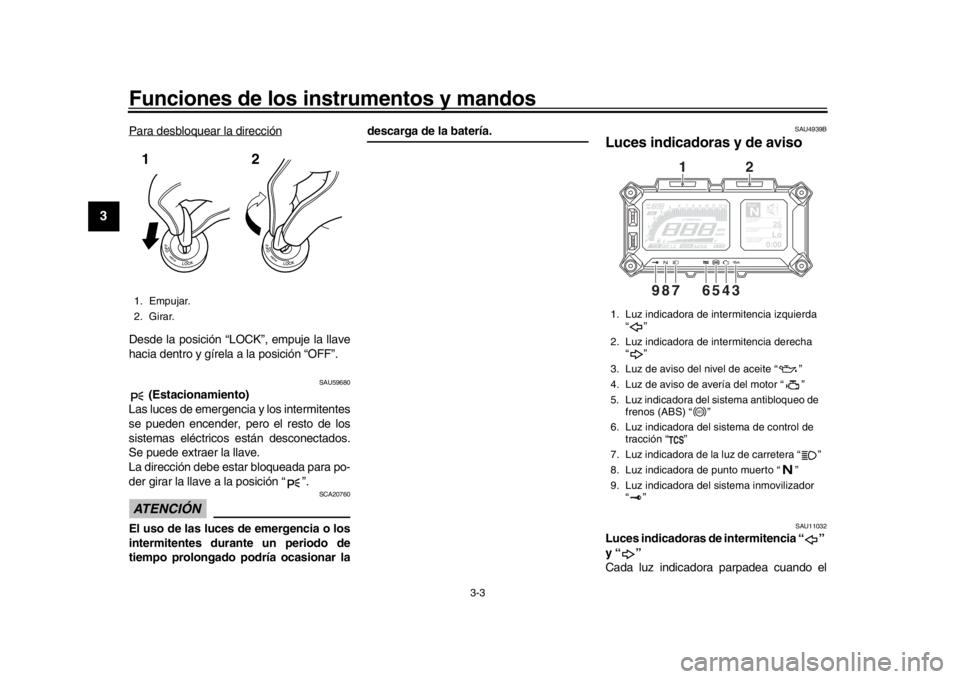

Para desbloquear la direcciónDesde la posición “LOCK”, empuje la llave
hacia dentro y gírela a la posición “OFF”.
SAU59680
(Estacionamiento)
Las luces de emergencia y los intermitentes
se pueden encender, pero el resto de los
sistemas eléctricos están desconectados.
Se puede extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “ ”.ATENCIÓN
SCA20760
El uso de las luces de emergencia o los
intermitentes durante un periodo de
tiempo prolongado podría ocasionar la
descarga de la batería.
SAU4939B
Luces indicadoras y de aviso
SAU11032
Luces indicadoras de intermitencia “ ”
y “ ”
Cada luz indicadora parpadea cuando el
1. Empujar.
2. Girar.12
1. Luz indicadora de intermitencia izquierda “”
2. Luz indicadora de intermitencia derecha “”
3. Luz de aviso del nivel de aceite “ ”
4. Luz de aviso de avería del motor “ ”
5. Luz indicadora del sistema antibloqueo de frenos (ABS) “ ”
6. Luz indicadora del sistema de control de tracción “ ”
7. Luz indicadora de la luz de carretera “ ”
8. Luz indicadora de punto muerto “ ”
9. Luz indicadora del si stema inmovilizador
“”
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
3456
789
1
2
ABS
2PP-9-S3.book 3 ページ ２０１６年９月９日　金曜日　午後２時４９分

Funciones de los instrumentos y mandos
3-4
1
234
5
6
7
8
9
10
11
12
correspondiente intermitente está activado.
SAU11061
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Testigo de luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU77380
Luz de aviso del nivel de aceite “ ”
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a “ON” o permanece en-
cendida después de confirmar que el nivel
de aceite es correcto (ver página 6-11),
haga revisar el vehículo en un concesiona-
rio Yamaha.NOTA
Incluso si el nivel de aceite es suficien-
te, la luz de aviso puede parpadear al
circular por una cuesta o durante las aceleraciones o
desaceleraciones
bruscas, pero esto no es un fallo.

Si se detecta una anomalía en el cir-
cuito de detección del nivel de aceite,
la luz de aviso del nivel de aceite par-
padea repetidamente. En ese caso,
haga revisar el vehículo en un conce-sionario Yamaha.
SAU73171
Luz de aviso de avería del motor“ ”
Esta luz de aviso se enciende si se detecta
una anomalía en el motor u otro sistema de
control del vehículo. En ese caso, haga re-
visar el sistema de autodiagnóstico del ve-
hículo en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o per-
manece encendida, haga revisar el
vehículo en un concesionario Yamaha.
SAU69891
Luz de aviso del sistema ABS“ ”
Durante el funcionamiento normal, esta luz
de aviso se enciende cuando se gira la llave
a “ON” y se apaga después de circular a
una velocidad de 10 km/h (6 mi/h) o supe- rior.
Si la luz de aviso del sistema ABS:

no se enciende cuando se gira la llave
a “ON”

se enciende o parpadea durante la
marcha

no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el AB S no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 3-21
una explicación del ABS).ADVERTENCIA
SWA16041
Si la luz de aviso del ABS no se apaga
después de circular a una velocidad de
10 km/h (6 mi/h) o superior o se enciende
o parpadea durante la marcha, el siste-
ma de frenos pasa a funcionar del modo
convencional. En cualquiera de estos
casos, o si la luz de aviso no se enciende
en absoluto, extreme las precauciones
para evitar el posible bloqueo de las rue-
das en las frenadas de emergencia.
Haga revisar el sistema de frenos y los
circuitos eléctricos en un concesionarioYamaha lo antes posible.
ABS
2PP-9-S3.book 4 ページ ２０１６年９月９日　金曜日　午後２時４９分

Funciones de los instrumentos y mandos
3-5
1
23
4
5
6
7
8
9
10
11
12
SAU73272

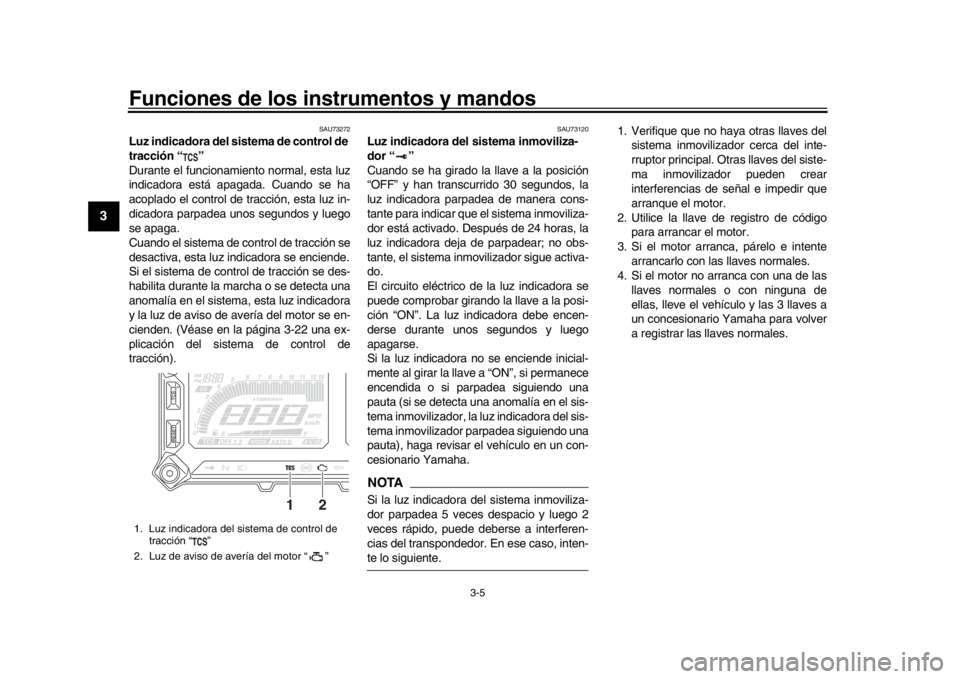

Luz indicadora del sistema de control de
tracción “ ”
Durante el funcionamiento normal, esta luz
indicadora está apagada. Cuando se ha
acoplado el control de tracción, esta luz in-
dicadora parpadea unos segundos y luego
se apaga.
Cuando el sistema de control de tracción se
desactiva, esta luz indicadora se enciende.
Si el sistema de control de tracción se des-
habilita durante la marcha o se detecta una
anomalía en el sistema, esta luz indicadora
y la luz de aviso de avería del motor se en-
cienden. (Véase en la página 3-22 una ex-
plicación del sistema de control de
tracción).
SAU73120
Luz indicadora del sistema inmoviliza-
dor “ ”
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora parpadea de manera cons-
tante para indicar que el sistema inmoviliza-
dor está activado. Después de 24 horas, la
luz indicadora deja de parpadear; no obs-
tante, el sistema inmovilizador sigue activa-
do.
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a “ON”, si permanece
encendida o si parpadea siguiendo una
pauta (si se detecta una anomalía en el sis-
tema inmovilizador, la luz indicadora del sis-
tema inmovilizador parpadea siguiendo una
pauta), haga revisar el vehículo en un con-
cesionario Yamaha.NOTASi la luz indicadora del sistema inmoviliza-
dor parpadea 5 veces despacio y luego 2
veces rápido, puede deberse a interferen-
cias del transpondedor. En ese caso, inten-te lo siguiente. 1. Verifique que no haya otras llaves del
sistema inmovilizador cerca del inte-
rruptor principal. Otras llaves del siste-
ma inmovilizador pueden crear
interferencias de señal e impedir que
arranque el motor.
2. Utilice la llave de registro de código para arrancar el motor.
3. Si el motor arranca, párelo e intente arrancarlo con las llaves normales.
4. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo y las 3 llaves a
un concesionario Yamaha para volver
a registrar las llaves normales.
1. Luz indicadora del sistema de control de tracción “ ”
2. Luz de aviso de avería del motor “ ”
1
2
2PP-9-S3.book 5 ページ ２０１６年９月９日　金曜日　午後２時４９分

Funciones de los instrumentos y mandos
3-6
1
234
5
6
7
8
9
10
11
12
SAU76322

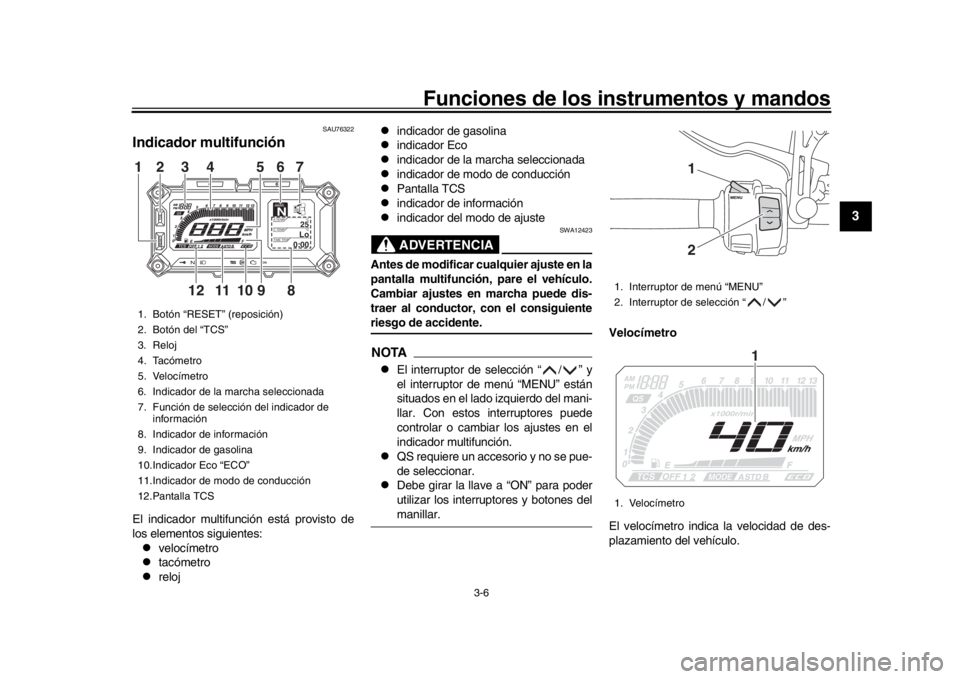

Indicador multifunciónEl indicador multifunción está provisto de
los elementos siguientes:
velocímetro

tacómetro

reloj

indicador de gasolina

indicador Eco

indicador de la marcha seleccionada

indicador de modo de conducción

Pantalla TCS

indicador de información

indicador del modo de ajusteADVERTENCIA
SWA12423
Antes de modificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha puede dis-
traer al conductor, con el consiguienteriesgo de accidente.NOTA
El interruptor de selección “ / ” y
el interruptor de me nú “MENU” están
situados en el lado izquierdo del mani-
llar. Con estos interruptores puede
controlar o cambiar los ajustes en el
indicador multifunción.

QS requiere un accesorio y no se pue-
de seleccionar.

Debe girar la llave a “ON” para poder
utilizar los interruptores y botones delmanillar. Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.
1. Botón “RESET” (reposición)
2. Botón del “TCS”
3. Reloj
4. Tacómetro
5. Velocímetro
6. Indicador de la marcha seleccionada
7. Función de selección del indicador de
información
8. Indicador de información
9. Indicador de gasolina
10.Indicador Eco “ECO”
11.Indicador de modo de conducción
12.Pantalla TCS
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
89
10
11
12
12 3 4 56
7
1. Interruptor de menú “MENU”
2. Interruptor de selección “ / ”
1. Velocímetro
12
1
2PP-9-S3.book 6 ページ ２０１６年９月９日　金曜日　午後２時４９分

Funciones de los instrumentos y mandos
3-7
1
23
4
5
6
7
8
9
10
11
12
NOTAPara cambiar entre kiló metros y millas, con-sulte la página 3-12.
Tacómetro
El tacómetro permite al conductor vigilar el
régimen del motor y mantenerlo dentro de
los márgenes de potencia adecuados.
Al girar la llave a la posición “ON”, el tacó-
metro recorre toda la escala de rpm y luego
vuelve a cero para probar el circuito eléctri-
co.ATENCIÓN
SCAM1150
No utilice el motor en la zona alta de rpm
del tacómetro.
Zona alta de rpm: 11250 r/min y superior
Reloj
El reloj muestra la hora en formato de 12
horas. Para poner el re loj en hora, consulte
la página 3-12. Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. A me-
dida que disminuye el nivel de gasolina, los
segmentos del indicador se van apagando
desde “F” (lleno) hasta “E” (vacío). Cuando
el último segmento del indicador de gasoli-
na empiece a parpadear, ponga gasolina lo
antes posible.
NOTA
Cuando se gira la llave a la posición
“ON”, todos los segmentos del indica-
dor de gasolina aparecen durante
unos segundos antes de indicar el ni-
vel real.

Si el sistema detecta una anomalía en
el circuito eléctrico del indicador de ga-
solina, el indicador parpadea repetida-
1. Tacómetro
2. Zona alta de rpm
12
1. Reloj
1
1. Indicador de gasolina
1
2PP-9-S3.book 7 ページ ２０１６年９月９日　金曜日　午後２時４９分

Funciones de los instrumentos y mandos
3-8
1
234
5
6
7
8
9
10
11
12
mente. En ese caso, haga revisar el
vehículo en un concesionarioYamaha.

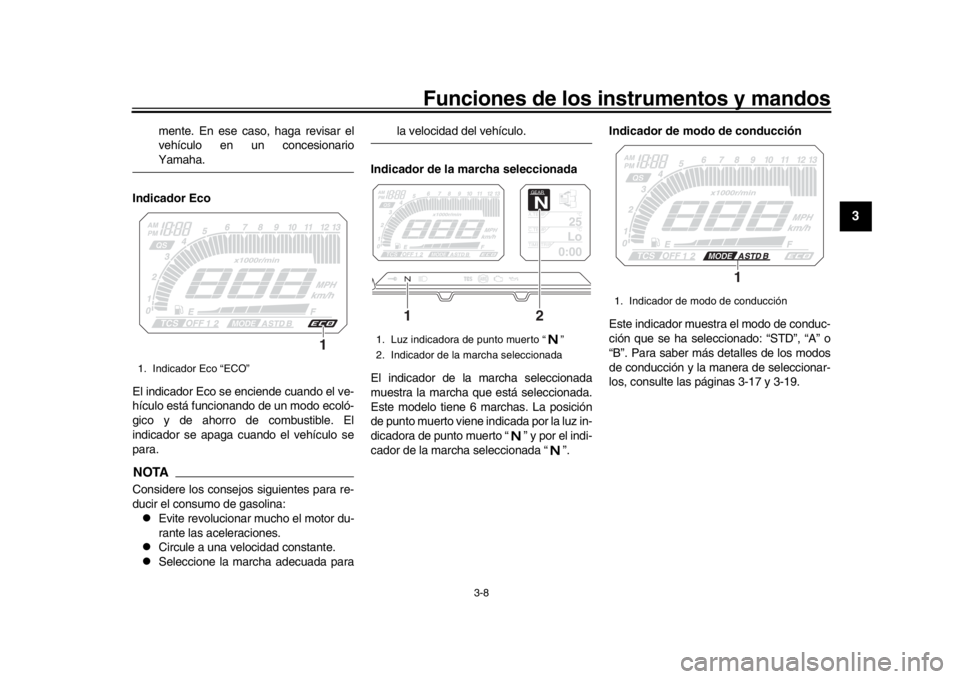

Indicador Eco
El indicador Eco se enciende cuando el ve-
hículo está funcionando de un modo ecoló-
gico y de ahorro de combustible. El
indicador se apaga cuando el vehículo se
para.
NOTAConsidere los consejos siguientes para re-
ducir el consumo de gasolina:
Evite revolucionar mucho el motor du-
rante las aceleraciones.

Circule a una velocidad constante.

Seleccione la marcha adecuada para
la velocidad del vehículo.
Indicador de la ma rcha seleccionada
El indicador de la marcha seleccionada
muestra la marcha que está seleccionada.
Este modelo tiene 6 marchas. La posición
de punto muerto viene indicada por la luz in-
dicadora de punto muerto “ ” y por el indi-
cador de la marcha seleccionada “ ”. Indicador de modo de conducción
Este indicador muestra el modo de conduc-
ción que se ha seleccionado: “STD”, “A” o
“B”. Para saber más detalles de los modos
de conducción y la manera de seleccionar-
los, consulte las páginas 3-17 y 3-19.
1. Indicador Eco “ECO”
1
1. Luz indicadora de punto muerto “ ”
2. Indicador de la marcha seleccionada
GEARN
25
A.TEMP
°C
Lo
C.TEMP °C
0:00
TIME TRIP
1
2
1. Indicador de modo de conducción
1
2PP-9-S3.book 8 ページ ２０１６年９月９日　金曜日　午後２時４９分

Funciones de los instrumentos y mandos
3-9
1
23
4
5
6
7
8
9
10
11
12

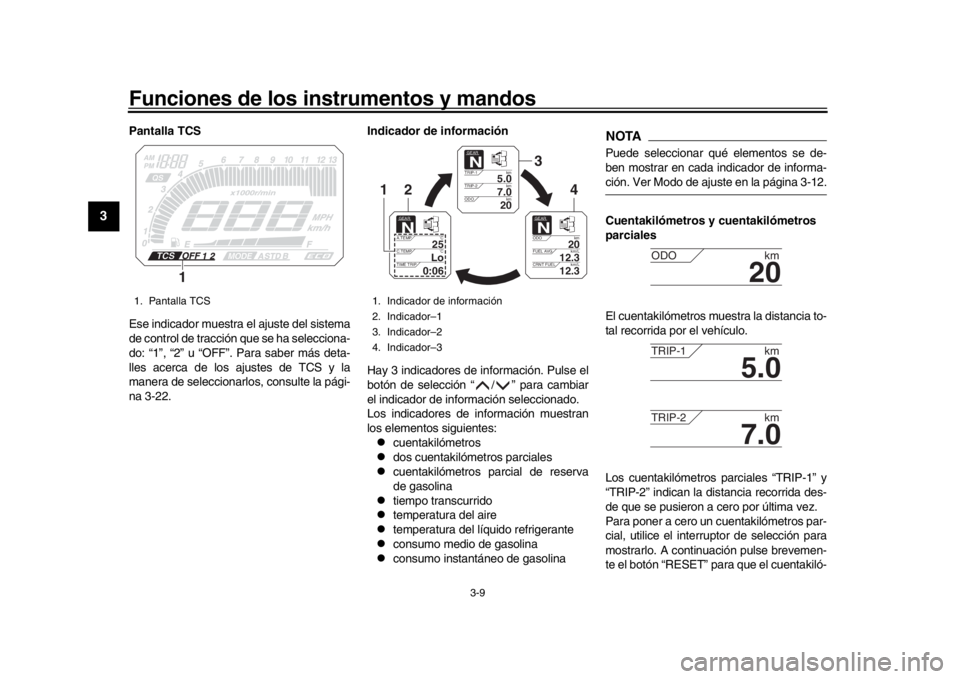

Pantalla TCS
Ese indicador muestra el ajuste del sistema
de control de tracción que se ha selecciona-
do: “1”, “2” u “OFF”. Para saber más deta-
lles acerca de los ajustes de TCS y la
manera de seleccionarlos, consulte la pági-
na 3-22. Indicador de información
Hay 3 indicadores de información. Pulse el
botón de selección “ / ” para cambiar
el indicador de información seleccionado.
Los indicadores de in
formación muestran
los elementos siguientes:

cuentakilómetros

dos cuentakilómetros parciales

cuentakilómetros parcial de reserva
de gasolina

tiempo transcurrido

temperatura del aire

temperatura del líquido refrigerante

consumo medio de gasolina

consumo instantáneo de gasolina
NOTAPuede seleccionar qué elementos se de-
ben mostrar en cada indicador de informa-ción. Ver Modo de ajuste en la página 3-12.
Cuentakilómetros y cuentakilómetros
parciales
El cuentakilómetr os muestra la distancia to-
tal recorrida por el vehículo.
Los cuentakilómetros parciales “TRIP-1” y
“TRIP-2” indican la di stancia recorrida des-
de que se pusieron a cero por última vez.
Para poner a cero un cuentakilómetros par-
cial, utilice el interruptor de selección para
mostrarlo. A continuación pulse brevemen-
te el botón “RESET” para que el cuentakiló-
1. Pantalla TCS
1
1. Indicador de información
2. Indicador–1
3. Indicador–2
4. Indicador–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
20
ODO km
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
3
4
2
1
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
2PP-9-S3.book 9 ページ ２０１６年９月９日　金曜日　午後２時４９分
