2017 TOYOTA YARIS HYBRID Manuel du propriétaire (in French)

465
9

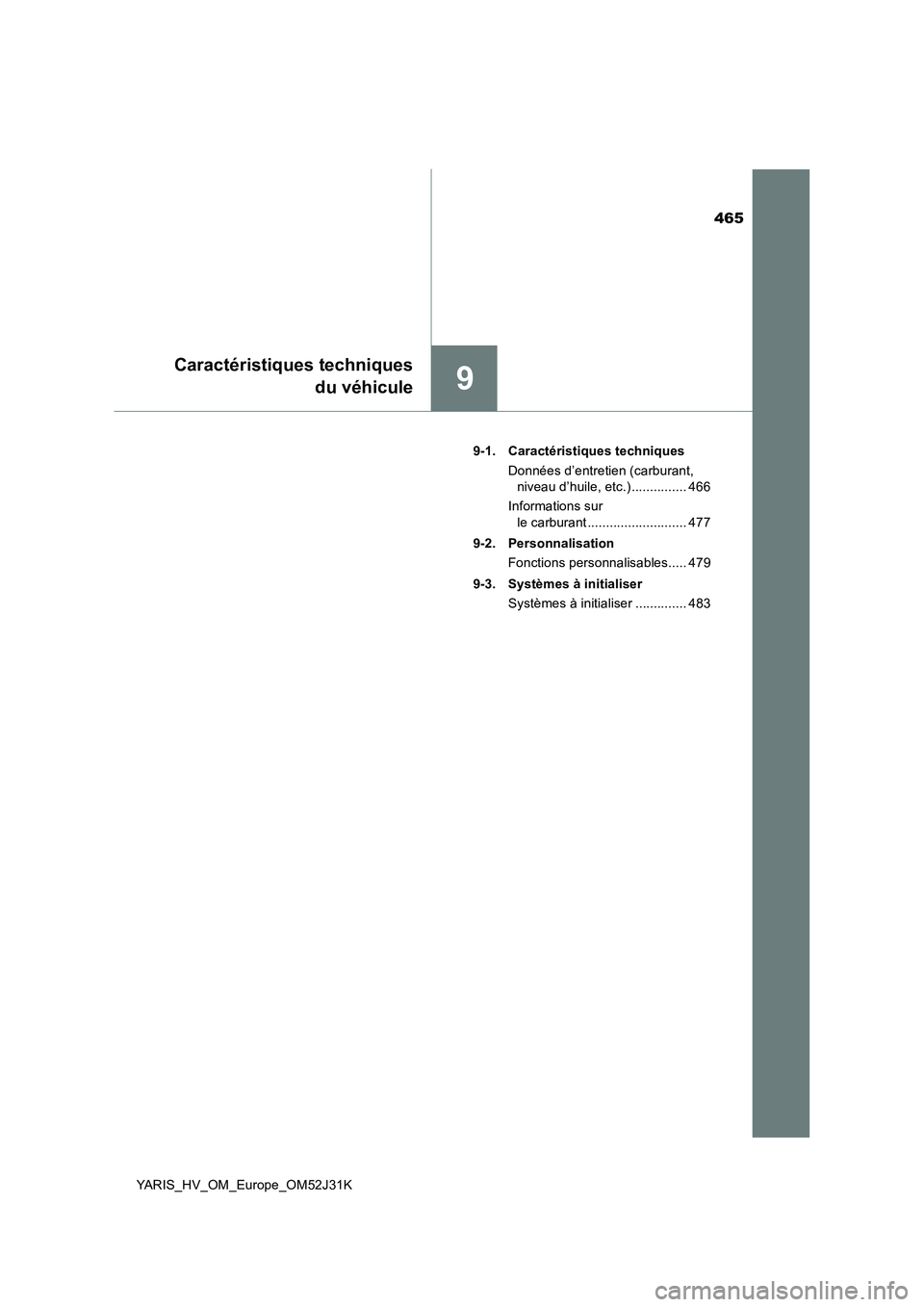

Caractéristiques techniques
du véhicule
YARIS_HV_OM_Europe_OM52J31K
9-1. Caractéristiques techniques
Données d’entretien (carburant,
niveau d’huile, etc.) ............... 466
Informations sur
le carburant ........................... 477
9-2. Personnalisation
Fonctions personnalisables..... 479
9-3. Systèmes à initialiser
Systèmes à initialiser .............. 483

4669-1. Caractéristiques techniques
YARIS_HV_OM_Europe_OM52J31K

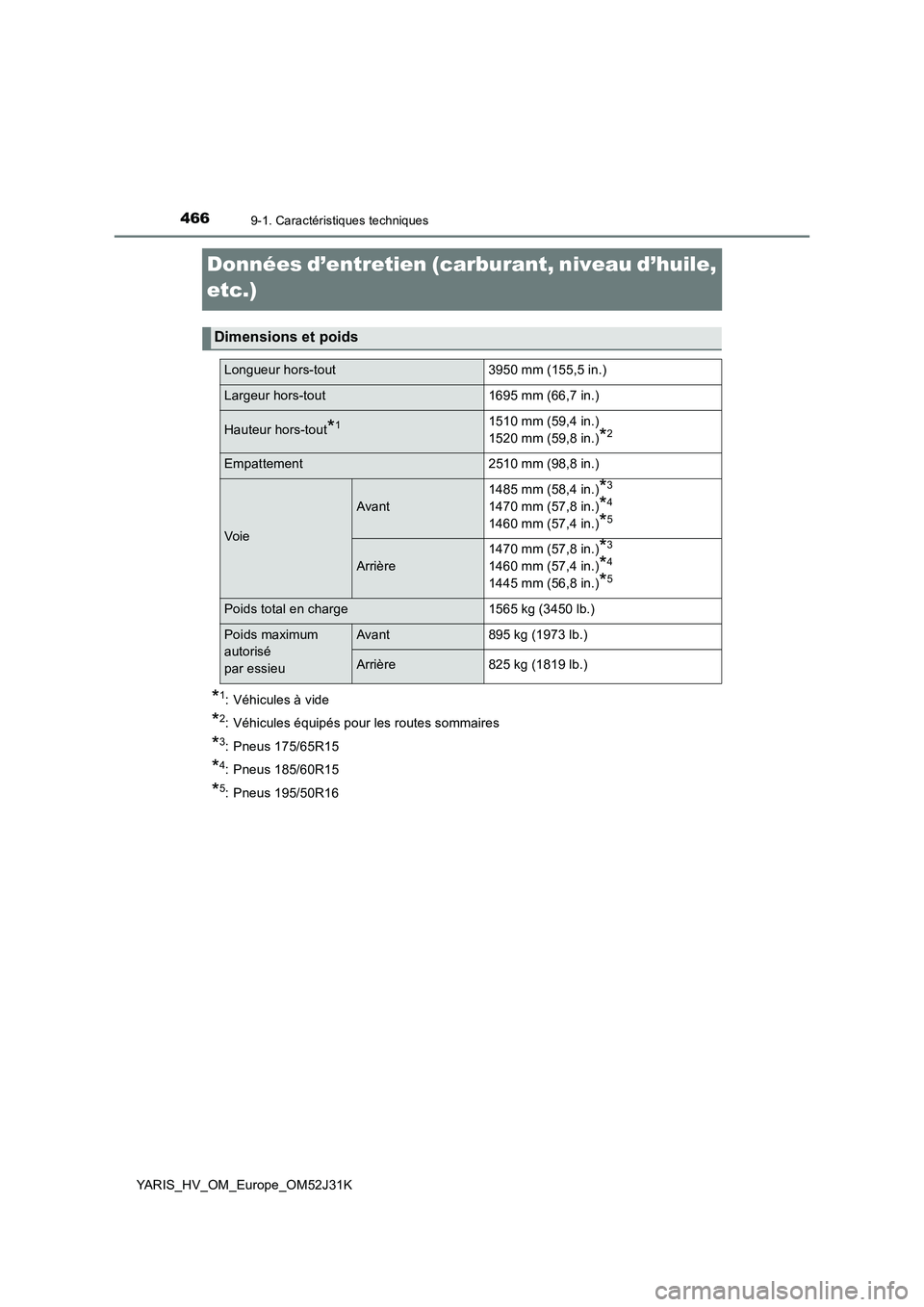

Données d’entretien (carburant, niveau d’huile,
etc.)
*1: Véhicules à vide
*2: Véhicules équipés pour les routes sommaires
*3: Pneus 175/65R15
*4: Pneus 185/60R15
*5: Pneus 195/50R16
Dimensions et poids
Longueur hors-tout 3950 mm (155,5 in.)
Largeur hors-tout 1695 mm (66,7 in.)
Hauteur hors-tout*11510 mm (59,4 in.)
1520 mm (59,8 in.)*2
Empattement 2510 mm (98,8 in.)
Voie
Avant
1485 mm (58,4 in.)*3
1470 mm (57,8 in.)*4
1460 mm (57,4 in.)*5
Arrière
1470 mm (57,8 in.)*3
1460 mm (57,4 in.)*4
1445 mm (56,8 in.)*5
Poids total en charge 1565 kg (3450 lb.)
Poids maximum
autorisé
par essieu
Avant 895 kg (1973 lb.)
Arrière 825 kg (1819 lb.)

4679-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
YARIS_HV_OM_Europe_OM52J31K

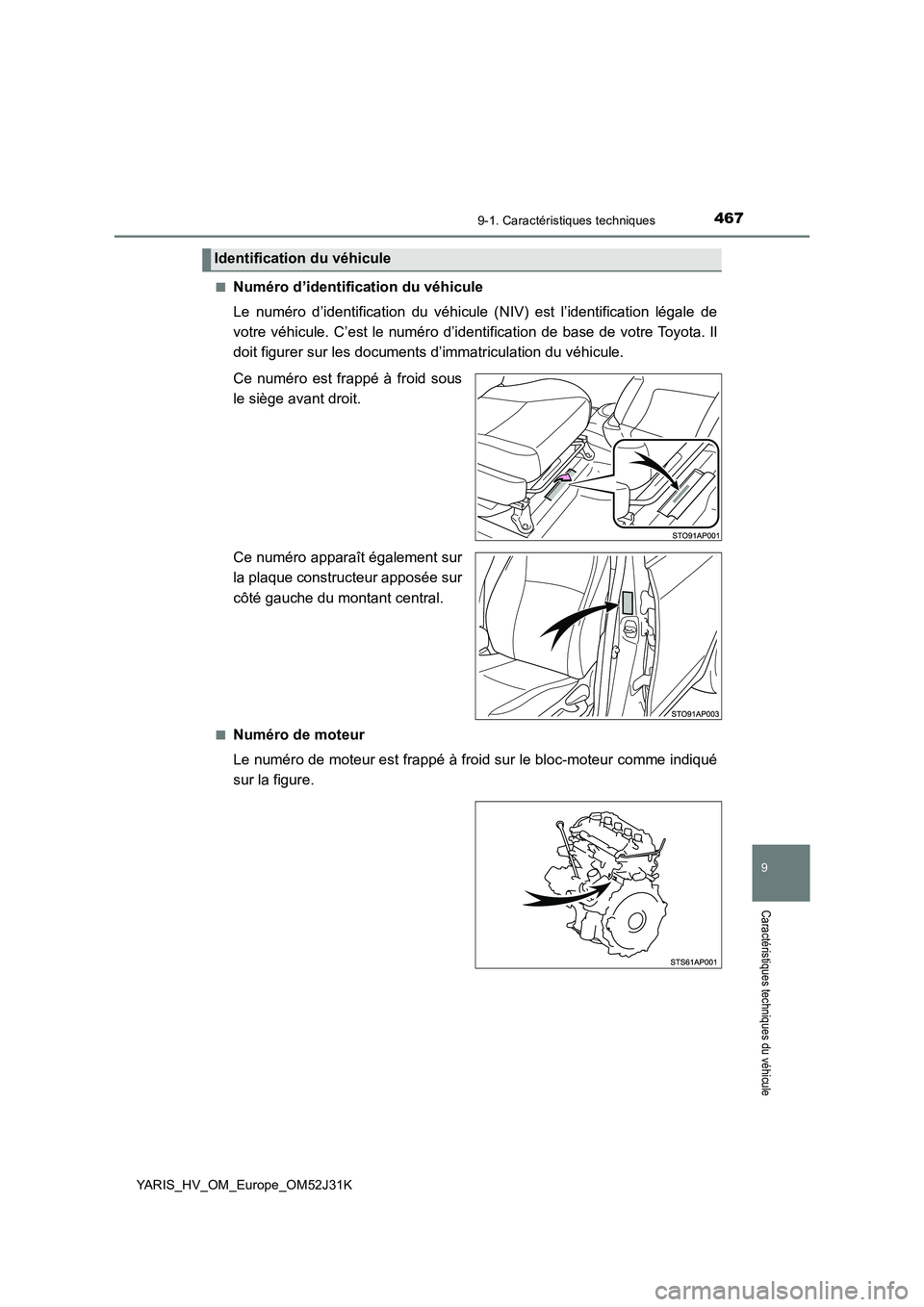

■Numéro d’identification du véhicule
Le numéro d’identification du véhicule (NIV) est l’identification légale de
votre véhicule. C’est le numéro d’identification de base de votre Toyota. Il
doit figurer sur les documents d’immatriculation du véhicule.
Ce numéro est frappé à froid sous
le siège avant droit.
Ce numéro apparaît également sur
la plaque constructeur apposée sur
côté gauche du montant central.
■Numéro de moteur
Le numéro de moteur est frappé à froid sur le bloc-moteur comme indiqué
sur la figure.
Identification du véhicule

4689-1. Caractéristiques techniques
YARIS_HV_OM_Europe_OM52J31K

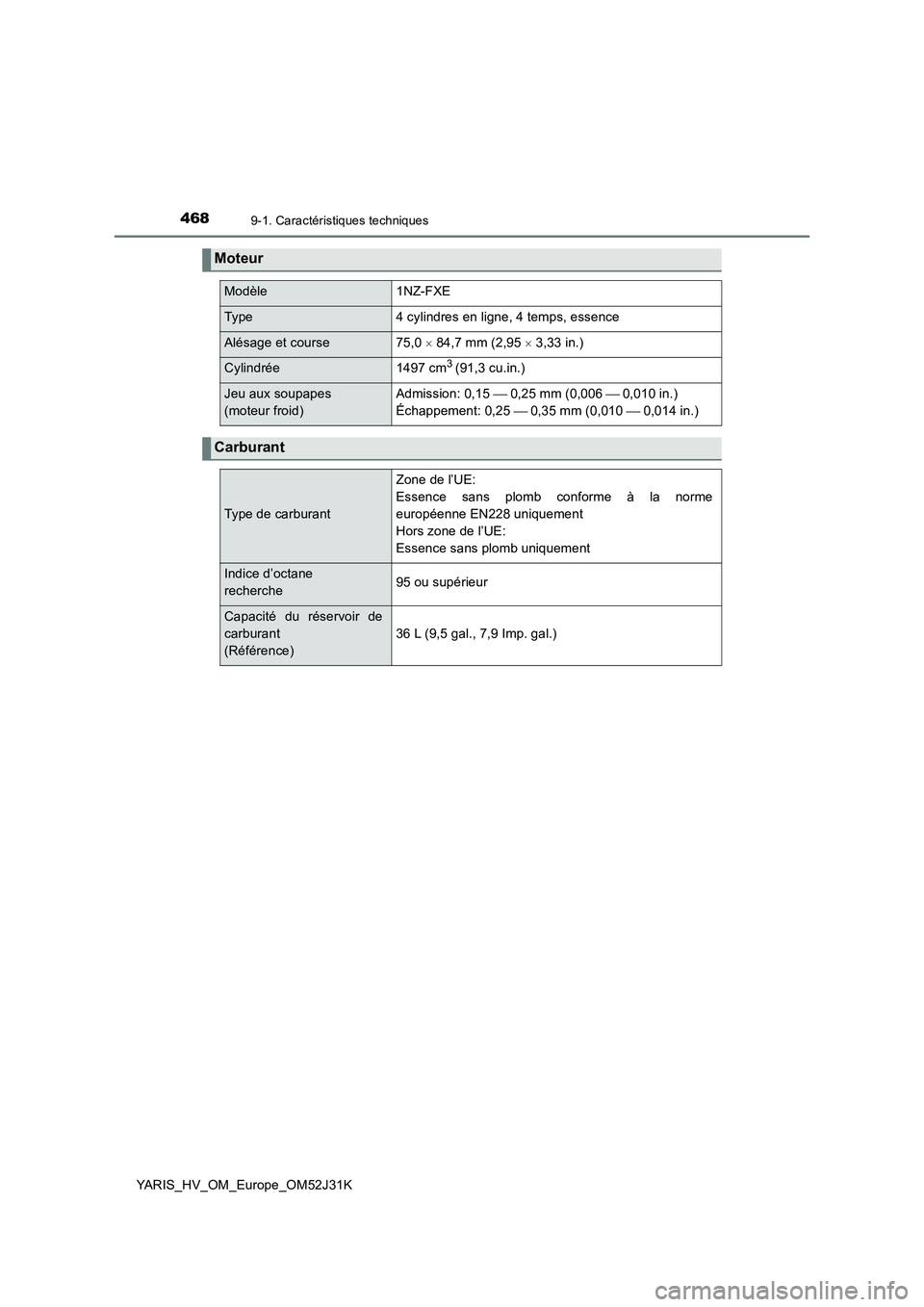

Moteur
Modèle1NZ-FXE
Type4 cylindres en ligne, 4 temps, essence
Alésage et course75,0  84,7 mm (2,95  3,33 in.)
Cylindrée1497 cm3 (91,3 cu.in.)
Jeu aux soupapes
(moteur froid)
Admission: 0,15  0,25 mm (0,0060,010 in.)
Échappement: 0,25 0,35 mm (0,010  0,014 in.)
Carburant
Type de carburant
Zone de l’UE:
Essence sans plomb conforme à la norme
européenne EN228 uniquement
Hors zone de l’UE:
Essence sans plomb uniquement
Indice d’octane
recherche95 ou supérieur
Capacité du réservoir de
carburant
(Référence)
36 L (9,5 gal., 7,9 Imp. gal.)

4699-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
YARIS_HV_OM_Europe_OM52J31K

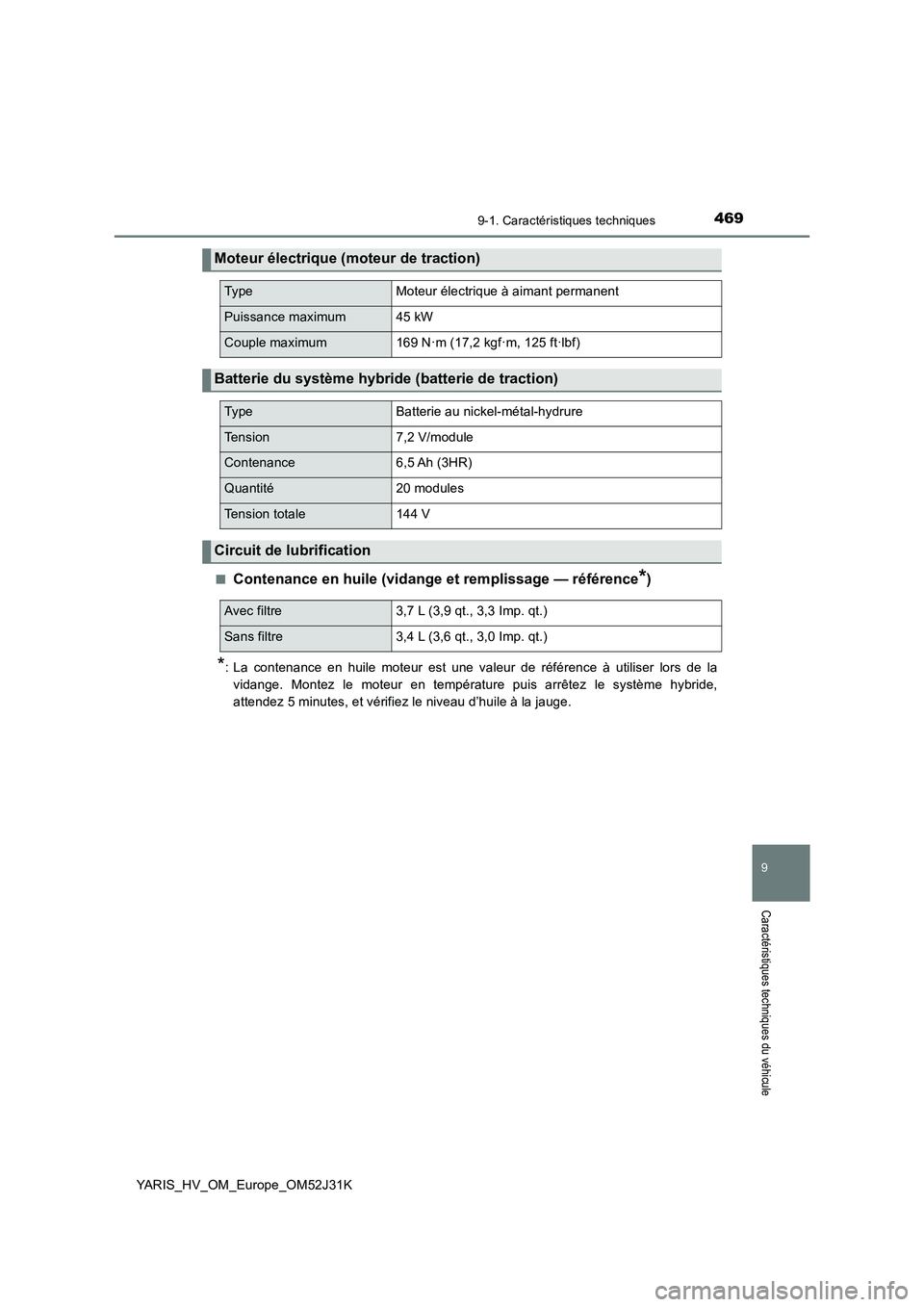

■Contenance en huile (vidange et remplissage — référence*)
*: La contenance en huile moteur est une valeur de référence à utiliser lors de la
vidange. Montez le moteur en température puis arrêtez le système hybride,
attendez 5 minutes, et vérifiez le niveau d’huile à la jauge.
Moteur électrique (moteur de traction)
TypeMoteur électrique à aimant permanent
Puissance maximum45 kW
Couple maximum169 N·m (17,2 kgf·m, 125 ft·lbf)
Batterie du système hybride (batterie de traction)
TypeBatterie au nickel-métal-hydrure
Tension7,2 V/module
Contenance6,5 Ah (3HR)
Quantité20 modules
Tension totale144 V
Circuit de lubrification
Avec filtre 3,7 L (3,9 qt., 3,3 Imp. qt.)
Sans filtre 3,4 L (3,6 qt., 3,0 Imp. qt.)

4709-1. Caractéristiques techniques
YARIS_HV_OM_Europe_OM52J31K

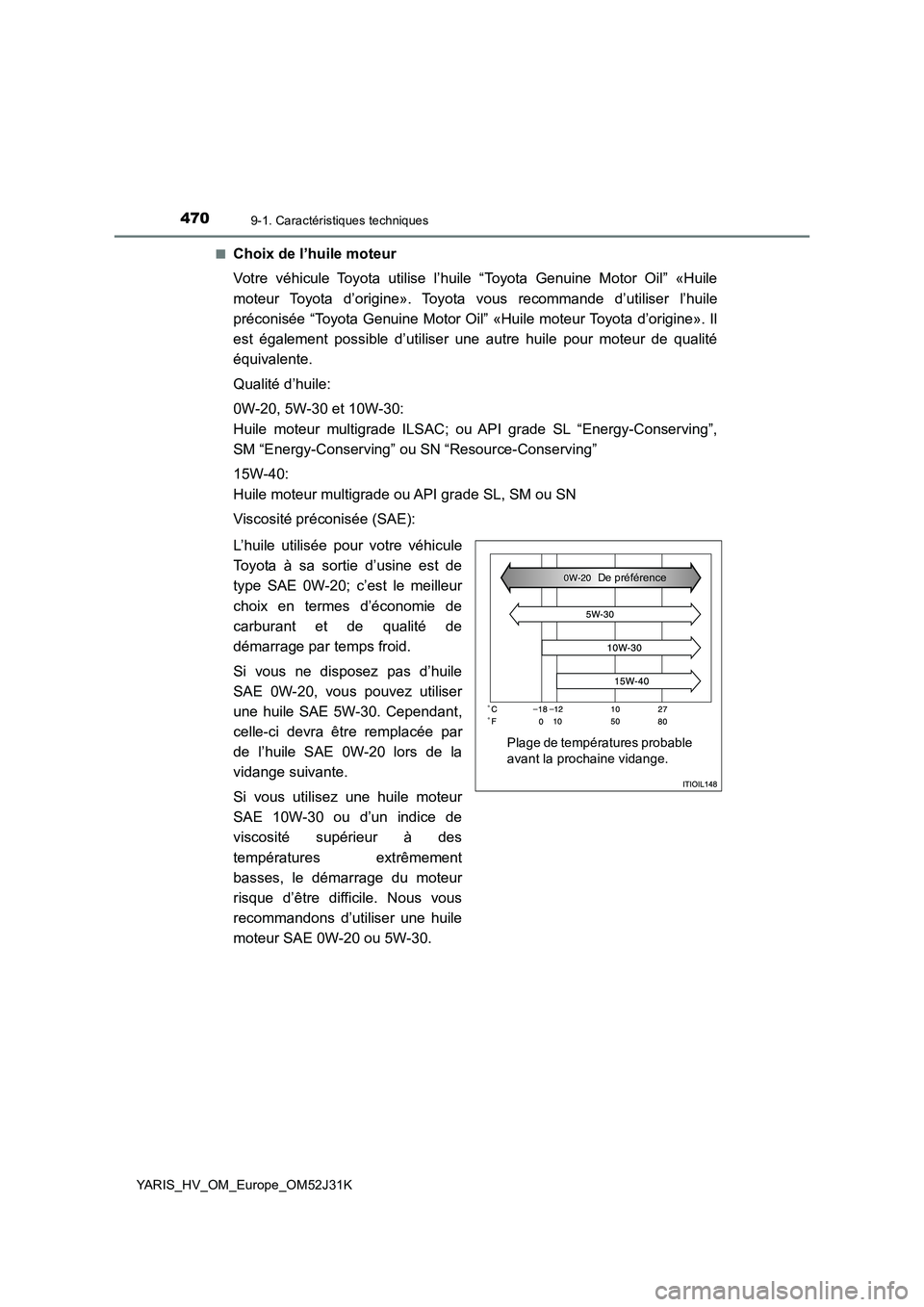

■Choix de l’huile moteur
Votre véhicule Toyota utilise l’huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d’origine». Toyota vous recommande d’utiliser l’huile
préconisée “Toyota Genuine Motor Oil” «Huile moteur Toyota d’origine». Il
est également possible d’utiliser une autre huile pour moteur de qualité
équivalente.
Qualité d’huile:
0W-20, 5W-30 et 10W-30:
Huile moteur multigrade ILSAC; ou API grade SL “Energy-Conserving”,
SM “Energy-Conserving” ou SN “Resource-Conserving”
15W-40:
Huile moteur multigrade ou API grade SL, SM ou SN
Viscosité préconisée (SAE):
L’huile utilisée pour votre véhicule
Toyota à sa sortie d’usine est de
type SAE 0W-20; c’est le meilleur
choix en termes d’économie de
carburant et de qualité de
démarrage par temps froid.
Si vous ne disposez pas d’huile
SAE 0W-20, vous pouvez utiliser
une huile SAE 5W-30. Cependant,
celle-ci devra être remplacée par
de l’huile SAE 0W-20 lors de la
vidange suivante.
Si vous utilisez une huile moteur
SAE 10W-30 ou d’un indice de
viscosité supérieur à des
températures extrêmement
basses, le démarrage du moteur
risque d’être difficile. Nous vous
recommandons d’utiliser une huile
moteur SAE 0W-20 ou 5W-30.
Plage de températures probable
avant la prochaine vidange.
De préférence

4719-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
YARIS_HV_OM_Europe_OM52J31K

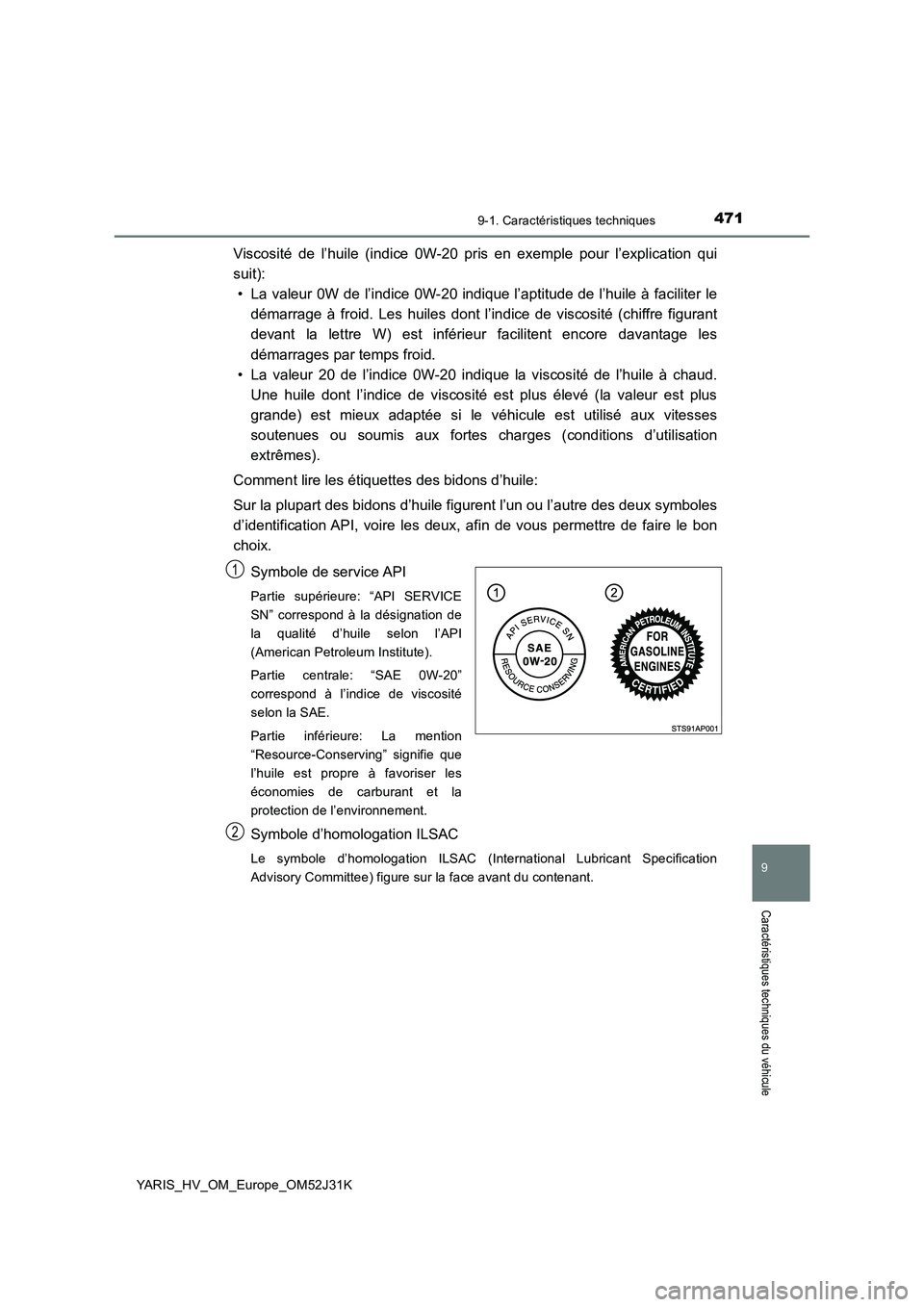

Viscosité de l’huile (indice 0W-20 pris en exemple pour l’explication qui
suit):
• La valeur 0W de l’indice 0W-20 indique l’aptitude de l’huile à faciliter le
démarrage à froid. Les huiles dont l’i ndice de viscosité (chiffre figurant
devant la lettre W) est inférieur facilitent encore davantage les
démarrages par temps froid.
• La valeur 20 de l’indice 0W-20 indique la viscosité de l’huile à chaud.
Une huile dont l’indice de viscosité est plus élevé (la valeur est plus
grande) est mieux adaptée si le véhicule est utilisé aux vitesses
soutenues ou soumis aux fortes charges (conditions d’utilisation
extrêmes).
Comment lire les étiquettes des bidons d’huile:
Sur la plupart des bidons d’huile figurent l’un ou l’autre des deux symboles
d’identification API, voire les deux, afin de vous permettre de faire le bon
choix.
Symbole de service API
Partie supérieure: “API SERVICE
SN” correspond à la désignation de
la qualité d’huile selon l’API
(American Petroleum Institute).
Partie centrale: “SAE 0W-20”
correspond à l’indice de viscosité
selon la SAE.
Partie inférieure: La mention
“Resource-Conserving” signifie que
l’huile est propre à favoriser les
économies de carburant et la
protection de l’environnement.
Symbole d’homologation ILSAC
Le symbole d’homologation ILSAC (International Lubricant Specification
Advisory Committee) figure sur la face avant du contenant.
1
2

4729-1. Caractéristiques techniques
YARIS_HV_OM_Europe_OM52J31K

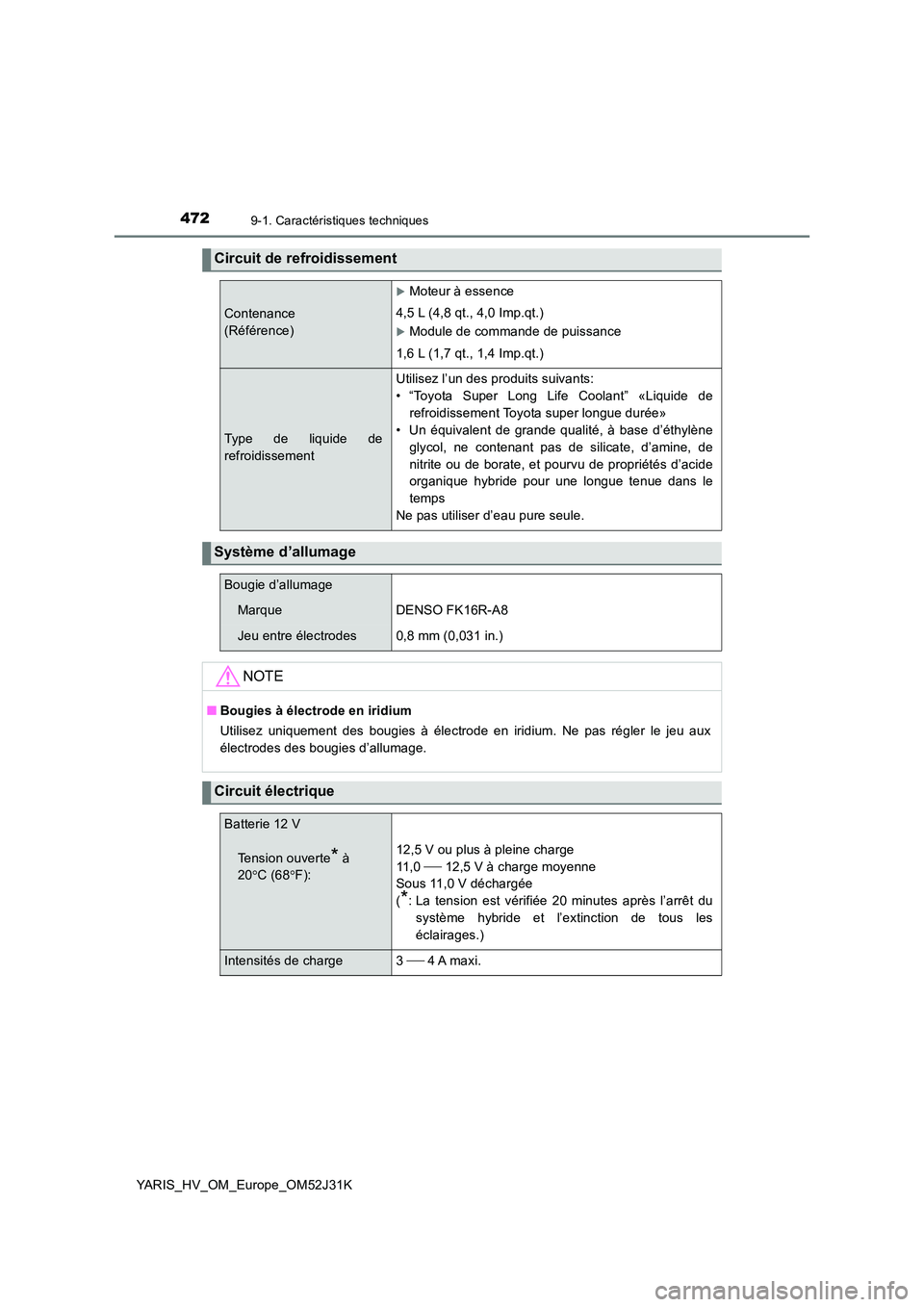

Circuit de refroidissement
Contenance
(Référence)
Moteur à essence
4,5 L (4,8 qt., 4,0 Imp.qt.)
Module de commande de puissance
1,6 L (1,7 qt., 1,4 Imp.qt.)
Type de liquide de
refroidissement
Utilisez l’un des produits suivants:
• “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée»
• Un équivalent de grande qualité, à base d’éthylène
glycol, ne contenant pas de silicate, d’amine, de
nitrite ou de borate, et pourvu de propriétés d’acide
organique hybride pour une longue tenue dans le
temps
Ne pas utiliser d’eau pure seule.
Système d’allumage
Bougie d’allumage
MarqueDENSO FK16R-A8
Jeu entre électrodes0,8 mm (0,031 in.)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne pas régler le jeu aux
électrodes des bougies d’allumage.
Circuit électrique
Batterie 12 V
Tension ouverte* à
20 C (68F):
12,5 V ou plus à pleine charge
11 , 0  12,5 V à charge moyenne
Sous 11,0 V déchargée
(*: La tension est vérifiée 20 minutes après l’arrêt du
système hybride et l’extinction de tous les
éclairages.)
Intensités de charge 3  4 A maxi.
