2017 TOYOTA YARIS HYBRID Manuel du propriétaire (in French)

4578-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J31K

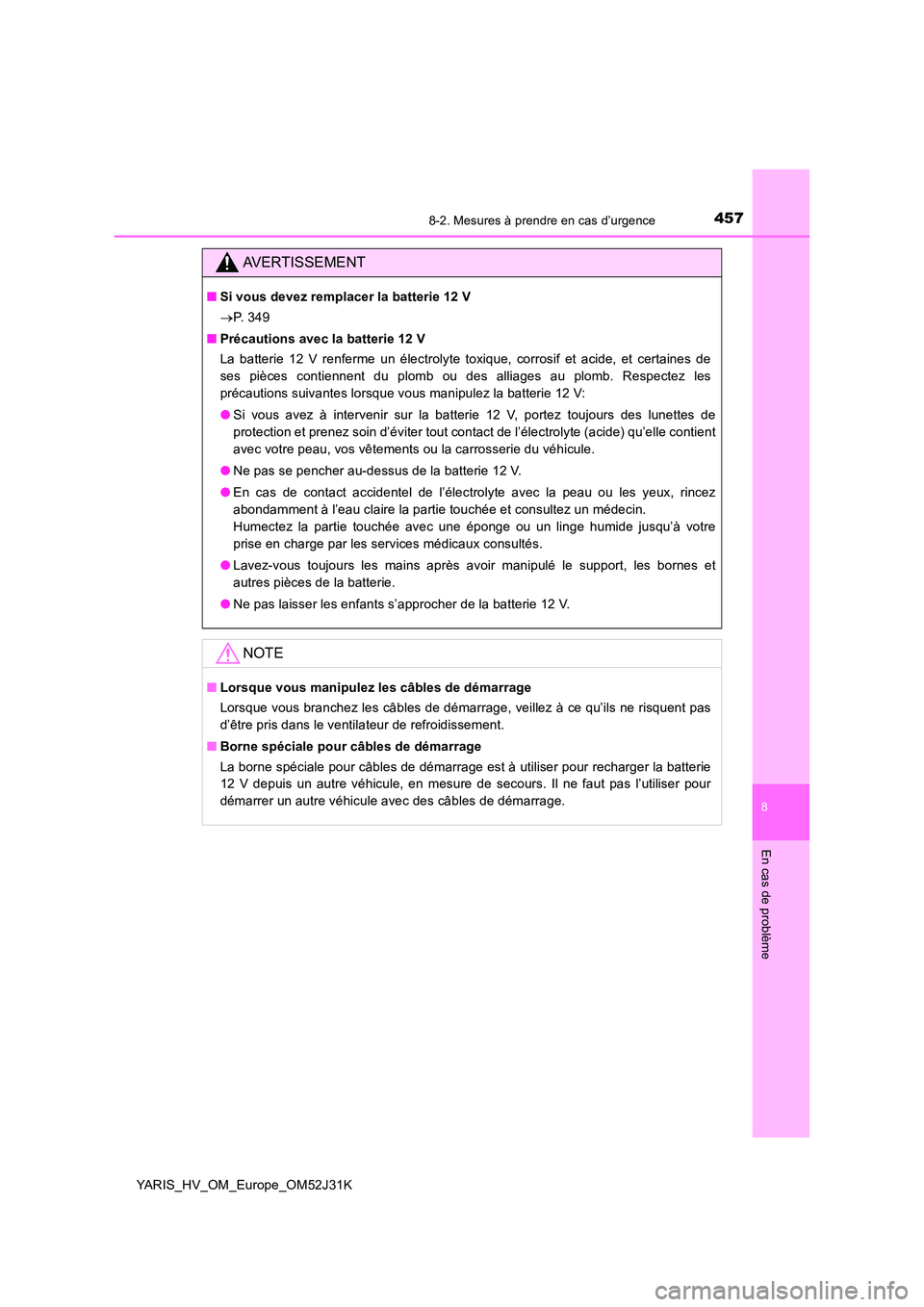

AVERTISSEMENT
■Si vous devez remplacer la batterie 12 V
 P. 3 4 9
■ Précautions avec la batterie 12 V
La batterie 12 V renferme un électrolyte toxique, corrosif et acide, et certaines de
ses pièces contiennent du plomb ou des alliages au plomb. Respectez les
précautions suivantes lorsque vous manipulez la batterie 12 V:
● Si vous avez à intervenir sur la batterie 12 V, portez toujours des lunettes de
protection et prenez soin d’éviter tout contact de l’électrolyte (acide) qu’elle contient
avec votre peau, vos vêtements ou la carrosserie du véhicule.
● Ne pas se pencher au-dessus de la batterie 12 V.
● En cas de contact accidentel de l’électrolyte avec la peau ou les yeux, rincez
abondamment à l’eau claire la partie touchée et consultez un médecin.
Humectez la partie touchée avec une éponge ou un linge humide jusqu’à votre
prise en charge par les services médicaux consultés.
● Lavez-vous toujours les mains après avoir manipulé le support, les bornes et
autres pièces de la batterie.
● Ne pas laisser les enfants s’approcher de la batterie 12 V.
NOTE
■Lorsque vous manipulez les câbles de démarrage
Lorsque vous branchez les câbles de démarrage, veillez à ce qu’ils ne risquent pas
d’être pris dans le ventilateur de refroidissement.
■ Borne spéciale pour câbles de démarrage
La borne spéciale pour câbles de démarrage est à utiliser pour recharger la batterie
12 V depuis un autre véhicule, en mesure de secours. Il ne faut pas l’utiliser pour
démarrer un autre véhicule avec des câbles de démarrage.

4588-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J31K

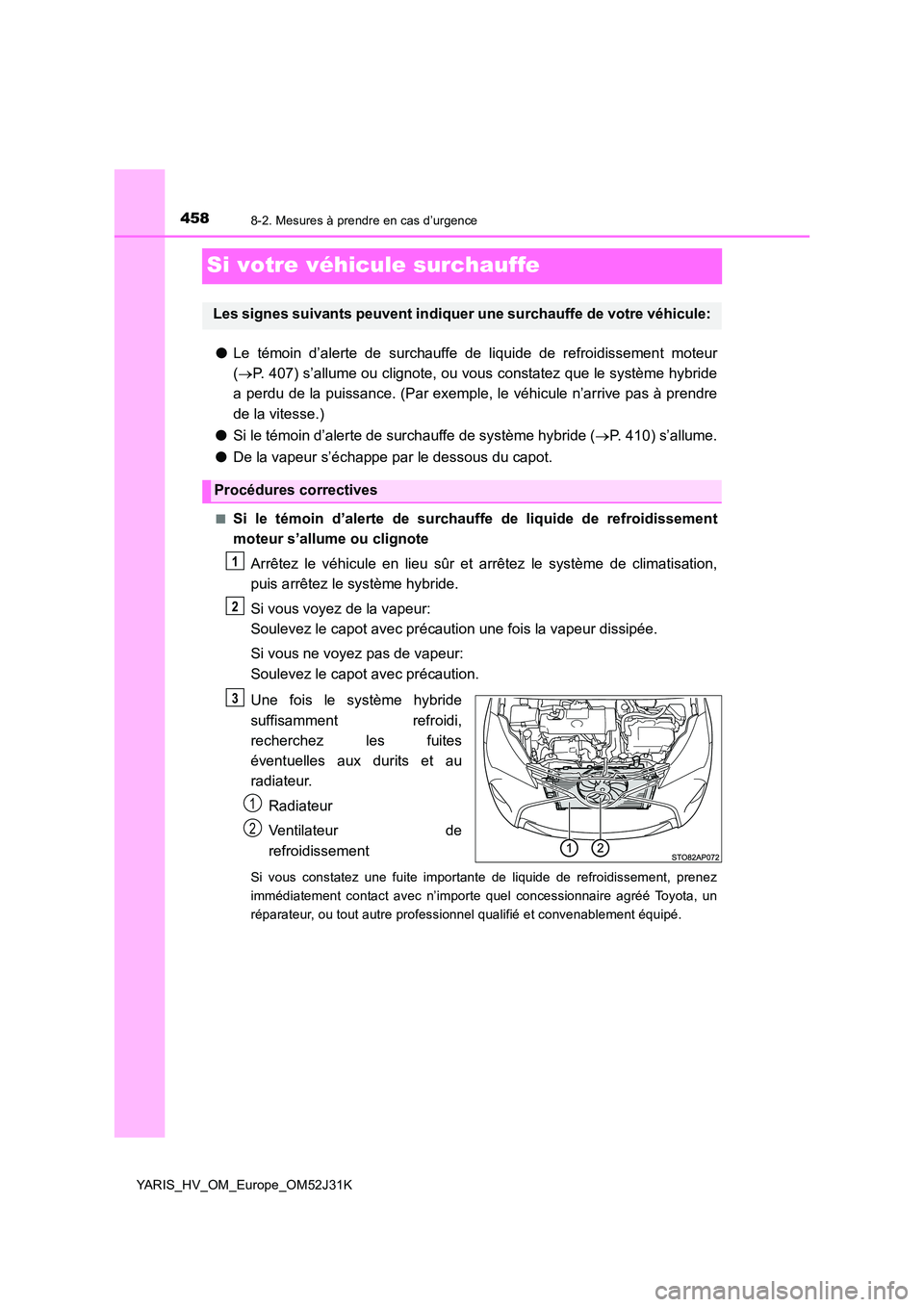

Si votre véhicule surchauffe
●Le témoin d’alerte de surchauffe de liquide de refroidissement moteur
( P. 407) s’allume ou clignote, ou vous constatez que le système hybride
a perdu de la puissance. (Par exemple, le véhicule n’arrive pas à prendre
de la vitesse.)
● Si le témoin d’alerte de surchauffe de système hybride (P. 410) s’allume.
● De la vapeur s’échappe par le dessous du capot.
■Si le témoin d’alerte de surchauffe de liquide de refroidissement
moteur s’allume ou clignote
Arrêtez le véhicule en lieu sûr et arrêtez le système de climatisation,
puis arrêtez le système hybride.
Si vous voyez de la vapeur:
Soulevez le capot avec précaution une fois la vapeur dissipée.
Si vous ne voyez pas de vapeur:
Soulevez le capot avec précaution.
Une fois le système hybride
suffisamment refroidi,
recherchez les fuites
éventuelles aux durits et au
radiateur.
Radiateur
Ventilateur de
refroidissement
Si vous constatez une fuite importante de liquide de refroidissement, prenez
immédiatement contact avec n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé.
Les signes suivants peuvent indiquer une surchauffe de votre véhicule:
Procédures correctives
1
2
3
1
2

4598-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J31K

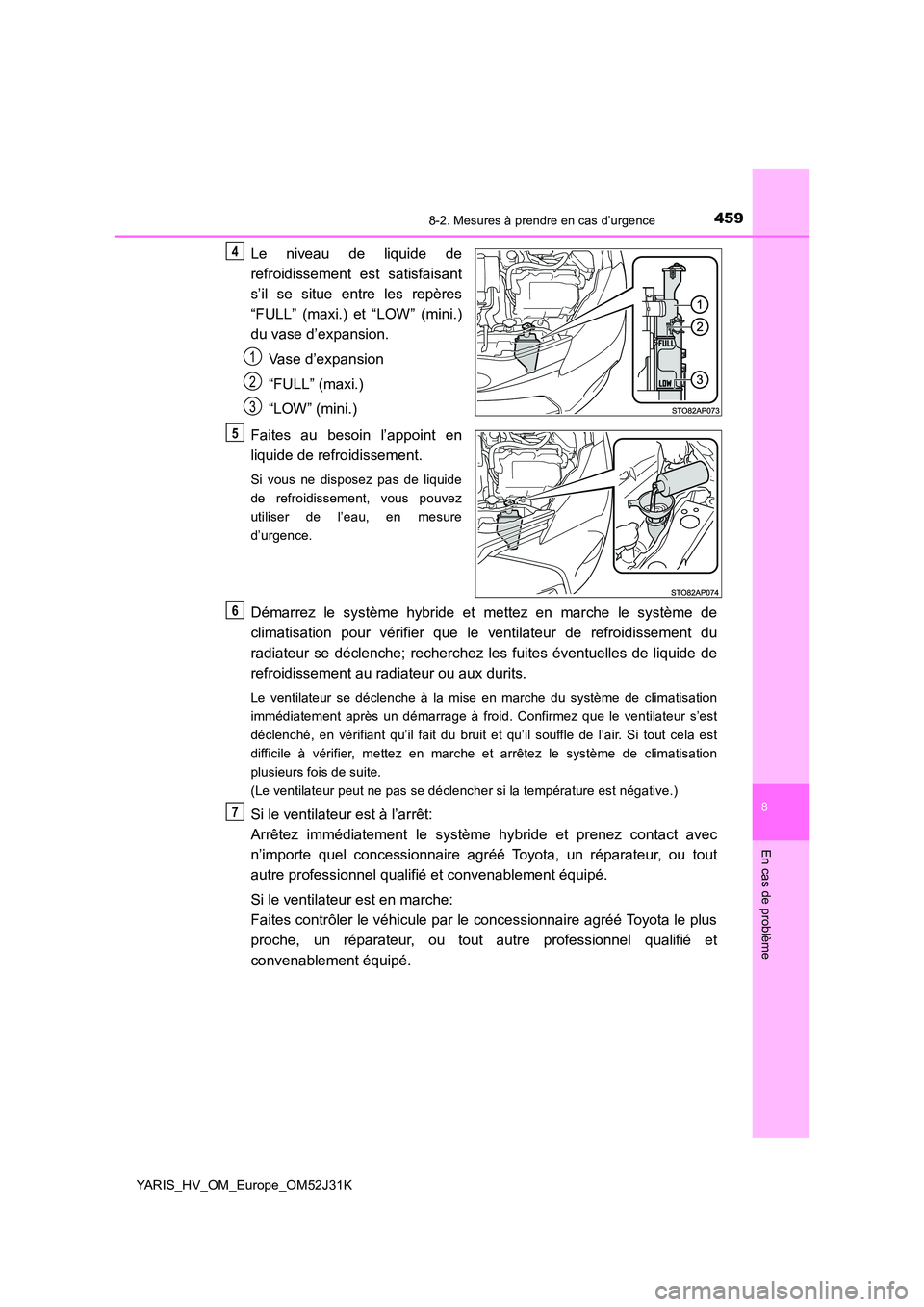

Le niveau de liquide de
refroidissement est satisfaisant
s’il se situe entre les repères
“FULL” (maxi.) et “LOW” (mini.)
du vase d’expansion.
Vase d’expansion
“FULL” (maxi.)
“LOW” (mini.)
Faites au besoin l’appoint en
liquide de refroidissement.
Si vous ne disposez pas de liquide
de refroidissement, vous pouvez
utiliser de l’eau, en mesure
d’urgence.
Démarrez le système hybride et mettez en marche le système de
climatisation pour vérifier que le ventilateur de refroidissement du
radiateur se déclenche; recherchez les fuites éventuelles de liquide de
refroidissement au radiateur ou aux durits.
Le ventilateur se déclenche à la mise en marche du système de climatisation
immédiatement après un démarrage à froid. Confirmez que le ventilateur s’est
déclenché, en vérifiant qu’il fait du bruit et qu’il souffle de l’air. Si tout cela est
difficile à vérifier, mettez en marche et arrêtez le système de climatisation
plusieurs fois de suite.
(Le ventilateur peut ne pas se déclencher si la température est négative.)
Si le ventilateur est à l’arrêt:
Arrêtez immédiatement le système hybride et prenez contact avec
n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout
autre professionnel qualifié et convenablement équipé.
Si le ventilateur est en marche:
Faites contrôler le véhicule par le concessionnaire agréé Toyota le plus
proche, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
4
1
2
3
5
6
7

4608-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J31K

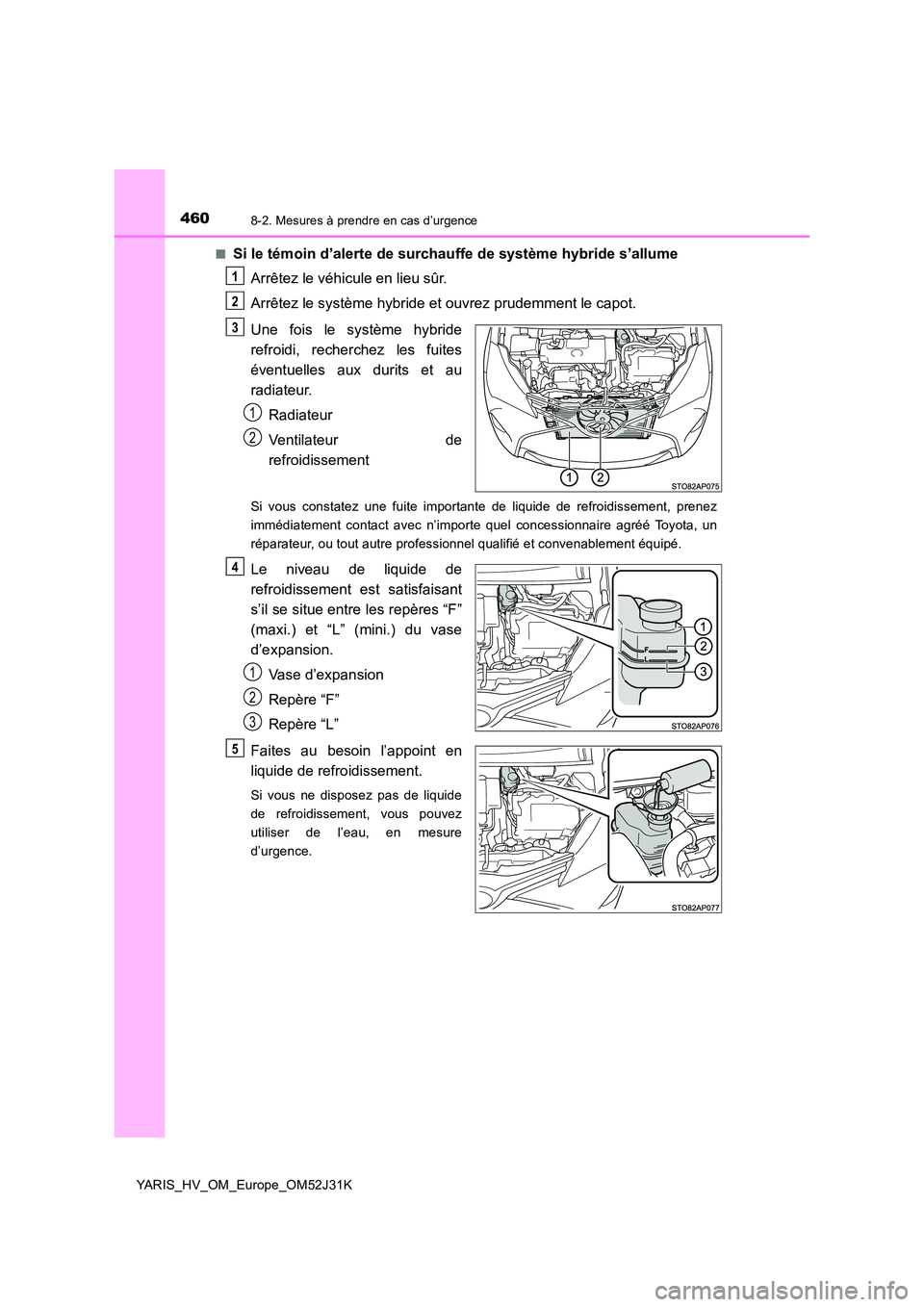

■Si le témoin d’alerte de surchauffe de système hybride s’allume
Arrêtez le véhicule en lieu sûr.
Arrêtez le système hybride et ouvrez prudemment le capot.
Une fois le système hybride
refroidi, recherchez les fuites
éventuelles aux durits et au
radiateur.
Radiateur
Ventilateur de
refroidissement
Si vous constatez une fuite importante de liquide de refroidissement, prenez
immédiatement contact avec n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé.
Le niveau de liquide de
refroidissement est satisfaisant
s’il se situe entre les repères “F”
(maxi.) et “L” (mini.) du vase
d’expansion.
Vase d’expansion
Repère “F”
Repère “L”
Faites au besoin l’appoint en
liquide de refroidissement.
Si vous ne disposez pas de liquide
de refroidissement, vous pouvez
utiliser de l’eau, en mesure
d’urgence.
1
2
3
1
2
4
1
2
3
5

4618-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J31K

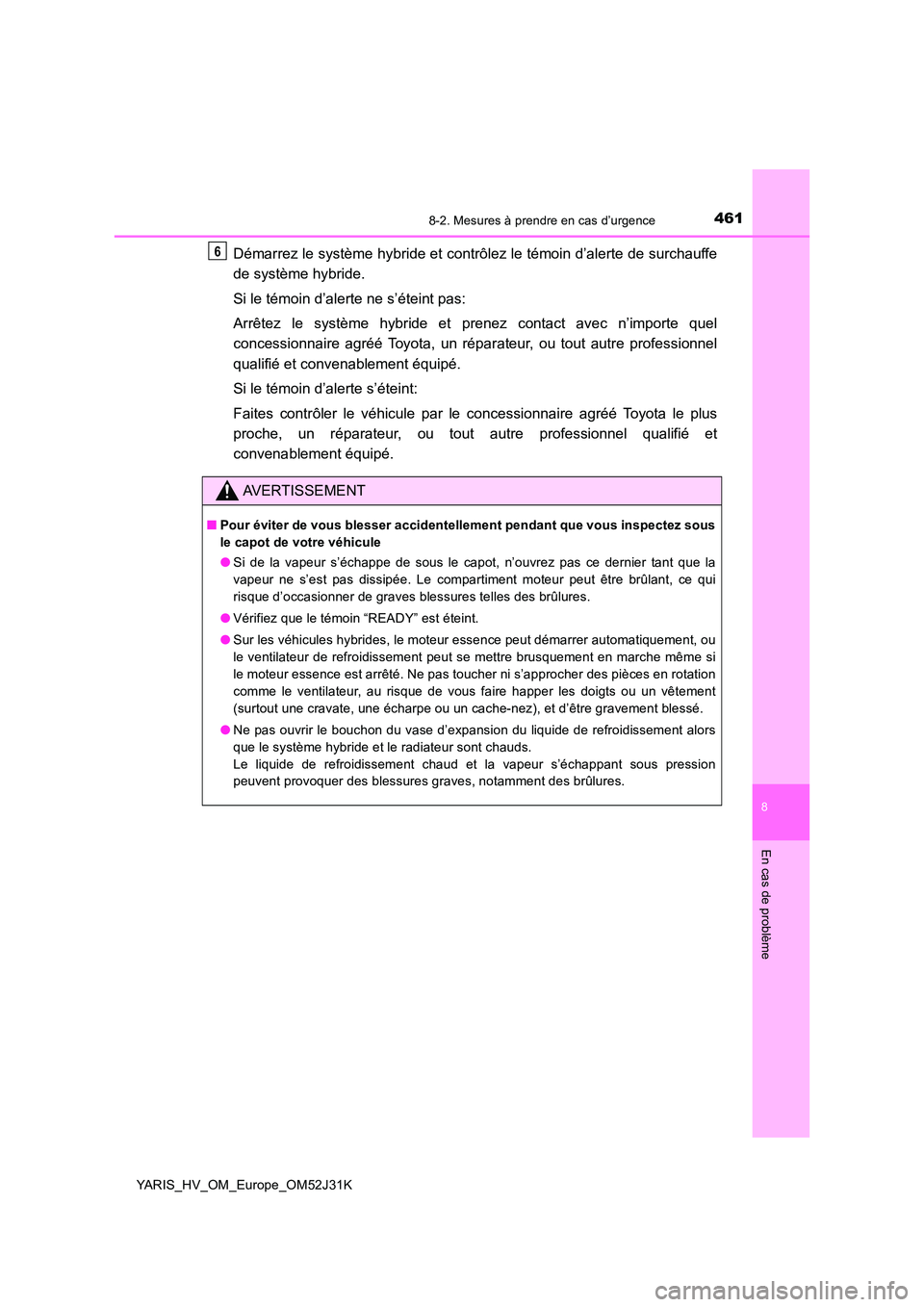

Démarrez le système hybride et contrôlez le témoin d’alerte de surchauffe
de système hybride.
Si le témoin d’alerte ne s’éteint pas:
Arrêtez le système hybride et prenez contact avec n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.
Si le témoin d’alerte s’éteint:
Faites contrôler le véhicule par le concessionnaire agréé Toyota le plus
proche, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
AVERTISSEMENT
■ Pour éviter de vous blesser accidentellement pendant que vous inspectez sous
le capot de votre véhicule
● Si de la vapeur s’échappe de sous le capot, n’ouvrez pas ce dernier tant que la
vapeur ne s’est pas dissipée. Le compartiment moteur peut être brûlant, ce qui
risque d’occasionner de graves blessures telles des brûlures.
● Vérifiez que le témoin “READY” est éteint.
● Sur les véhicules hybrides, le moteur essence peut démarrer automatiquement, ou
le ventilateur de refroidissement peut se mettre brusquement en marche même si
le moteur essence est arrêté. Ne pas toucher ni s’approcher des pièces en rotation
comme le ventilateur, au risque de vous faire happer les doigts ou un vêtement
(surtout une cravate, une écharpe ou un cache-nez), et d’être gravement blessé.
● Ne pas ouvrir le bouchon du vase d’expansion du liquide de refroidissement alors
que le système hybride et le radiateur sont chauds.
Le liquide de refroidissement chaud et la vapeur s’échappant sous pression
peuvent provoquer des blessures graves, notamment des brûlures.
6

4628-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J31K

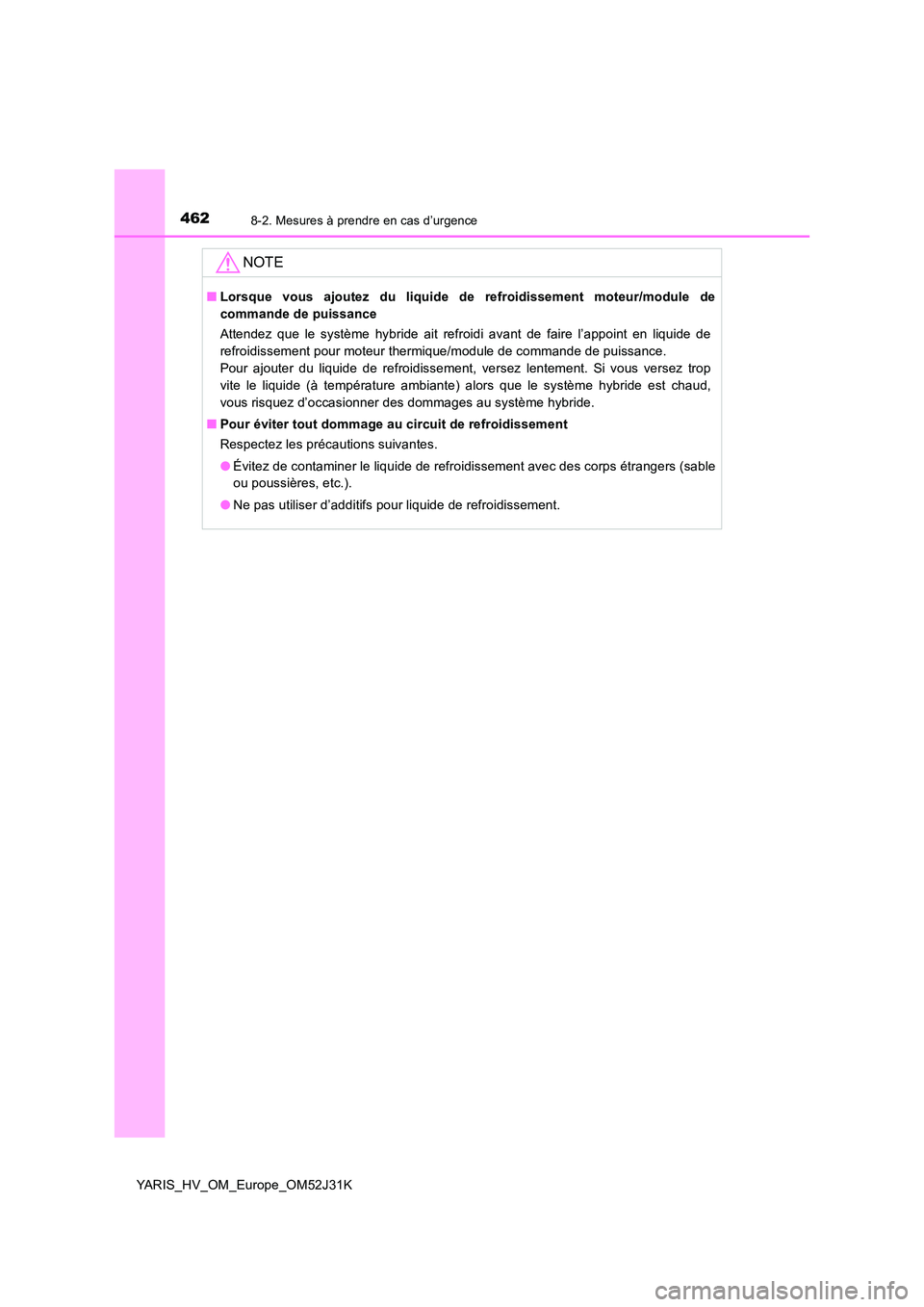

NOTE
■Lorsque vous ajoutez du liquide de refroidissement moteur/module de
commande de puissance
Attendez que le système hybride ait refroidi avant de faire l’appoint en liquide de
refroidissement pour moteur thermique/module de commande de puissance.
Pour ajouter du liquide de refroidissement, versez lentement. Si vous versez trop
vite le liquide (à température ambiante) alors que le système hybride est chaud,
vous risquez d’occasionner des dommages au système hybride.
■ Pour éviter tout dommage au circuit de refroidissement
Respectez les précautions suivantes.
● Évitez de contaminer le liquide de refroidissement avec des corps étrangers (sable
ou poussières, etc.).
● Ne pas utiliser d’additifs pour liquide de refroidissement.

4638-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J31K

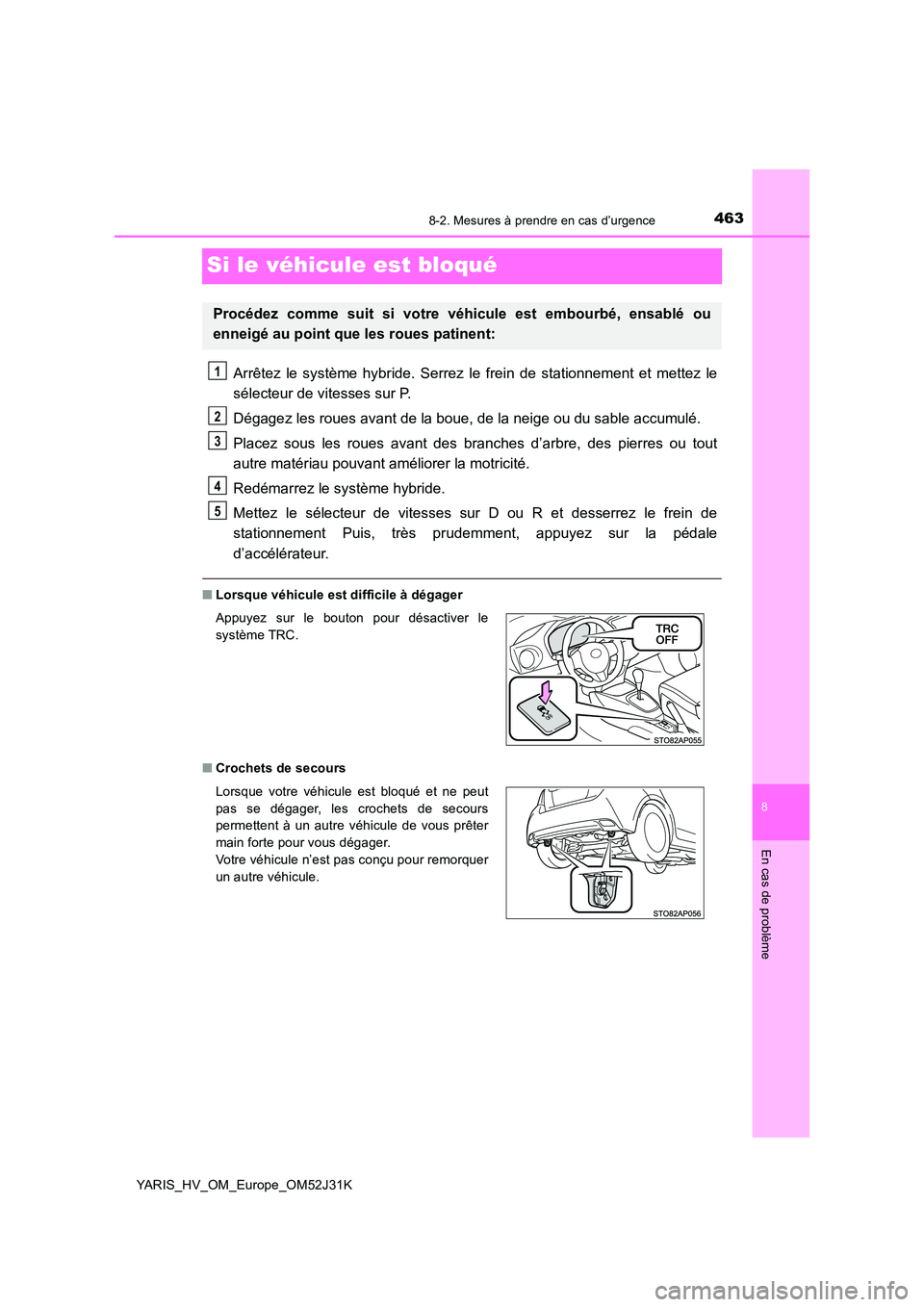

Si le véhicule est bloqué
Arrêtez le système hybride. Serrez le frein de stationnement et mettez le
sélecteur de vitesses sur P.
Dégagez les roues avant de la boue, de la neige ou du sable accumulé.
Placez sous les roues avant des branches d’arbre, des pierres ou tout
autre matériau pouvant améliorer la motricité.
Redémarrez le système hybride.
Mettez le sélecteur de vitesses sur D ou R et desserrez le frein de
stationnement Puis, très prudemment, appuyez sur la pédale
d’accélérateur.
■ Lorsque véhicule est difficile à dégager
■ Crochets de secours
Procédez comme suit si votre véhicule est embourbé, ensablé ou
enneigé au point que les roues patinent:
Appuyez sur le bouton pour désactiver le
système TRC.
Lorsque votre véhicule est bloqué et ne peut
pas se dégager, les crochets de secours
permettent à un autre véhicule de vous prêter
main forte pour vous dégager.
Votre véhicule n’est pas conçu pour remorquer
un autre véhicule.
1
2
3
4
5

4648-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J31K

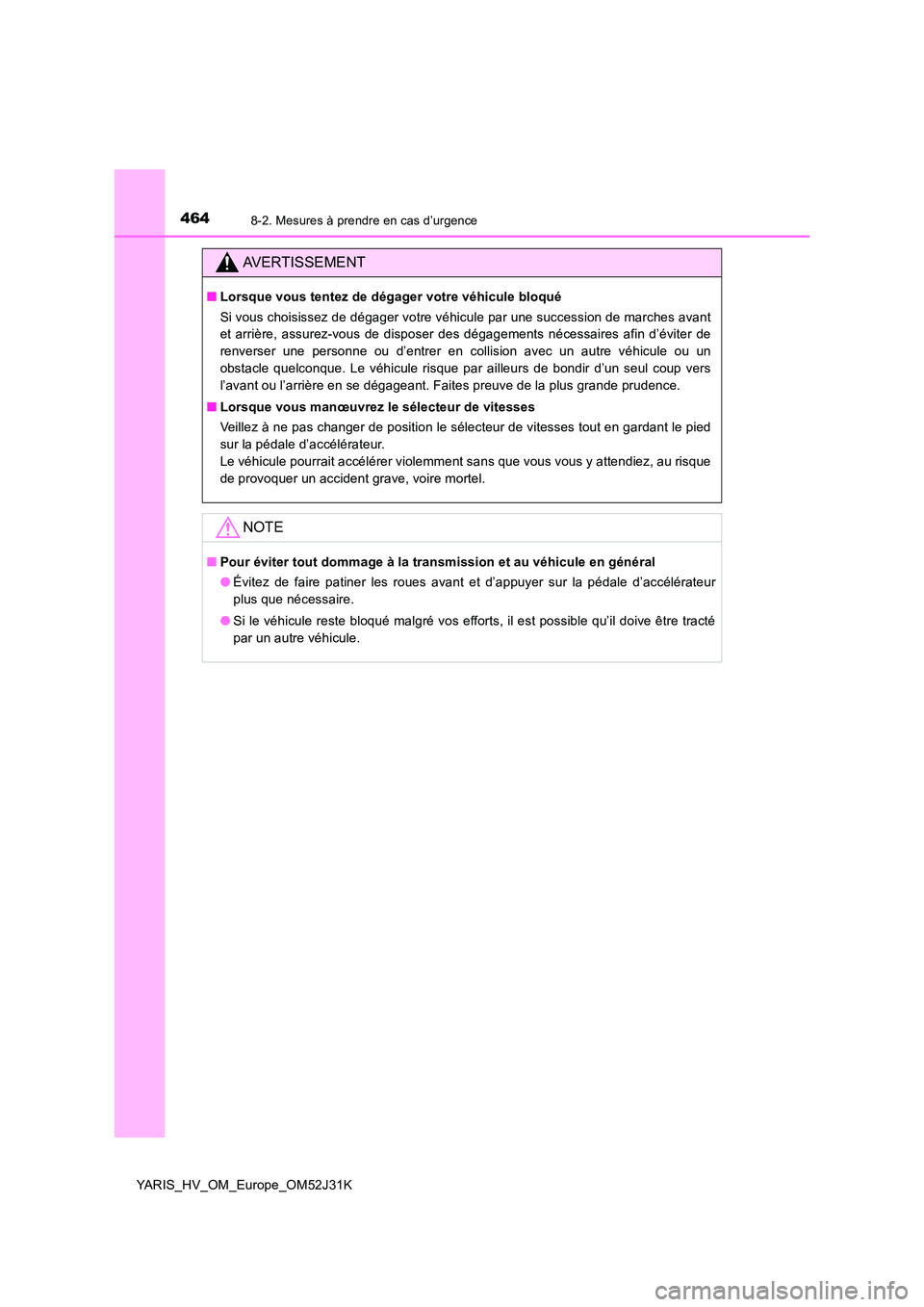

AVERTISSEMENT
■Lorsque vous tentez de dégager votre véhicule bloqué
Si vous choisissez de dégager votre véhicule par une succession de marches avant
et arrière, assurez-vous de disposer des dégagements nécessaires afin d’éviter de
renverser une personne ou d’entrer en collision avec un autre véhicule ou un
obstacle quelconque. Le véhicule risque par ailleurs de bondir d’un seul coup vers
l’avant ou l’arrière en se dégageant. Faites preuve de la plus grande prudence.
■ Lorsque vous manœuvrez le sélecteur de vitesses
Veillez à ne pas changer de position le sélecteur de vitesses tout en gardant le pied
sur la pédale d’accélérateur.
Le véhicule pourrait accélérer violemment sans que vous vous y attendiez, au risque
de provoquer un accident grave, voire mortel.
NOTE
■ Pour éviter tout dommage à la transmission et au véhicule en général
● Évitez de faire patiner les roues avant et d’appuyer sur la pédale d’accélérateur
plus que nécessaire.
● Si le véhicule reste bloqué malgré vos efforts, il est possible qu’il doive être tracté
par un autre véhicule.
