2017 TOYOTA YARIS HYBRID Manuel du propriétaire (in French)

3777-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J31K
Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Remplacez le fusible grillé par un neuf de même ampérage. L’ampérage est
indiqué sur le couvercle de la boîte à fusibles.
4
1
2
Type AType B
Type CType D
Type EType F

3787-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J31K
■Après le remplacement d’un fusible
● Si l’éclairage ne s’allume pas après que le fusible ait été remplacé, il est possible
qu’une ampoule doive être changée. ( P. 380)
● Si le fusible neuf grille à son tour, faites contrôler votre véhicule par un
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique de tout
dommage.
■ Lorsque vous remplacez des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour votre
véhicule. Certaines ampoules faisant partie de circuits conçus pour empêcher la
surcharge, toute autre pièce que celles d’origine ou n’ayant pas été conçues pour ce
véhicule risque d’être inutilisable.

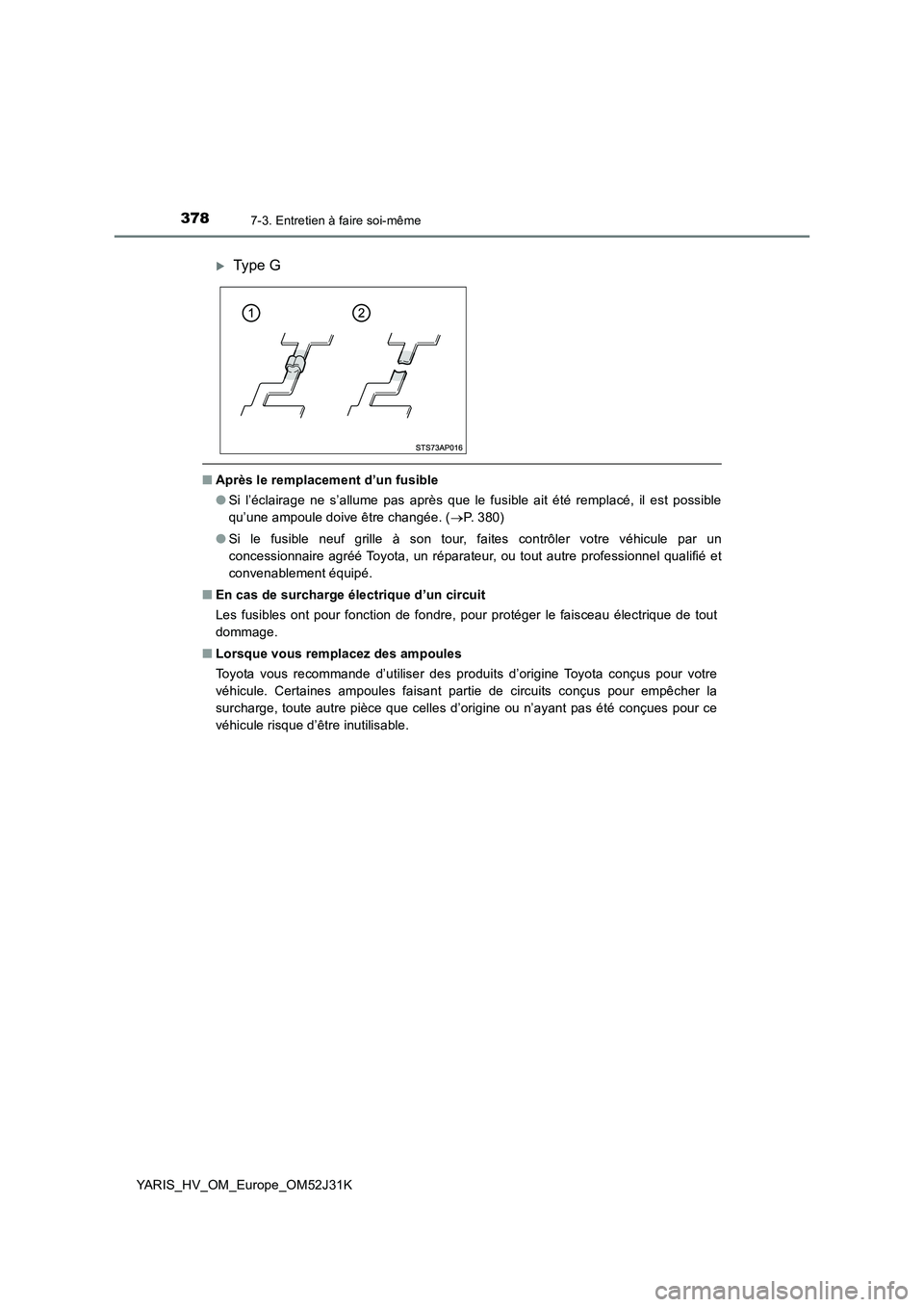

Type G

3797-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J31K
AVERTISSEMENT
■Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, et éventuellement un
incendie ou de vous blesser.
● N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation de
fortune.
● Ne pas modifier les fusibles ou les boîtes à fusibles.
■ Boîte à fusible près du module de commande de puissance
Ne jamais vérifier ni remplacer aucun fusible, car la boîte à fusibles est environnée
de pièces et de faisceaux électriques sous haute tension.
Vous risquez de subir un choc électrique, qui est un accident grave, voire mortel.
NOTE
■ Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge par n’importe
quel concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.

3807-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J31K

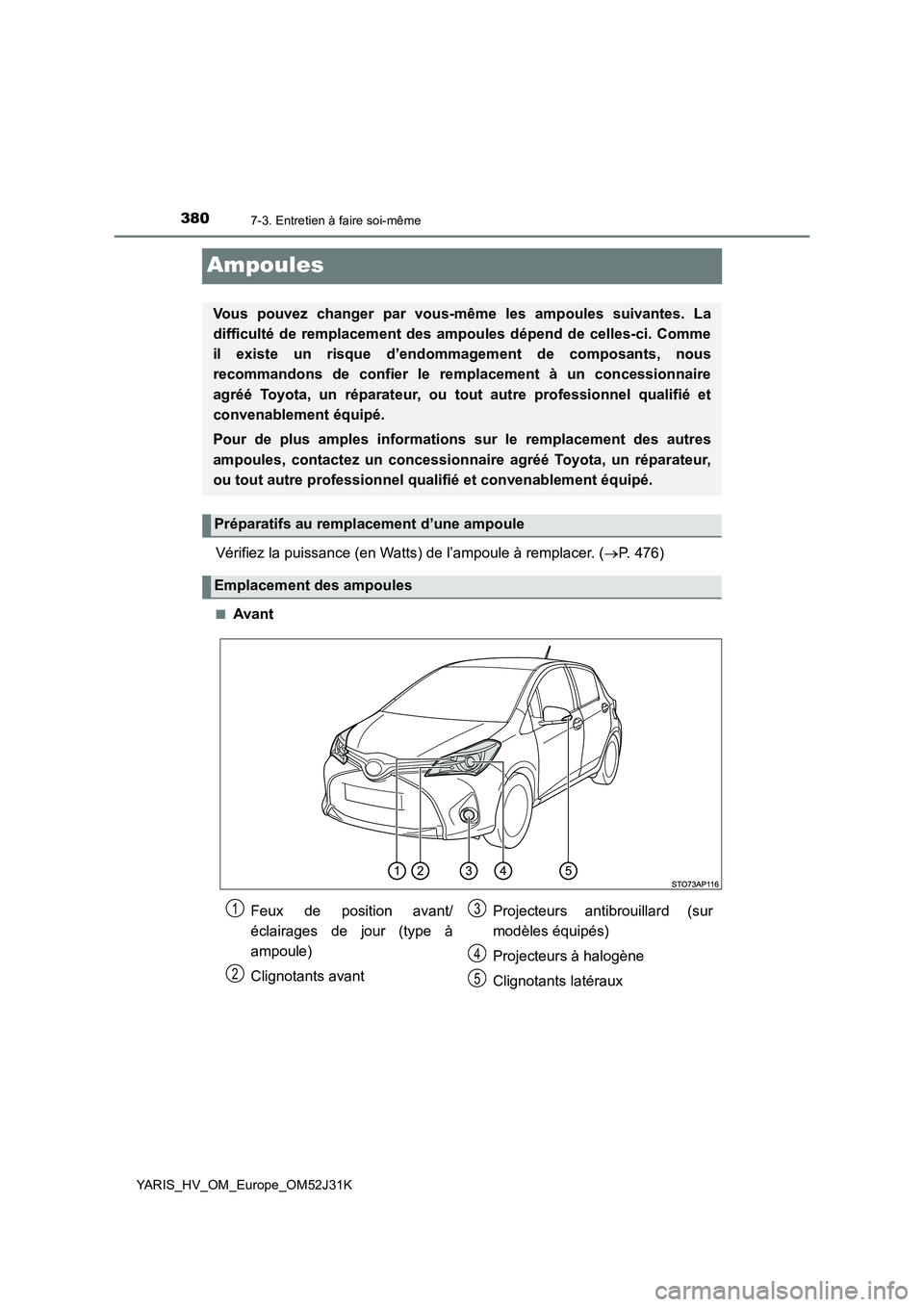

Ampoules
Vérifiez la puissance (en Watts) de l’ampoule à remplacer. (P. 476)
■Avant
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Comme
il existe un risque d’endommagement de composants, nous
recommandons de confier le re mplacement à un concessionnaire
agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
Pour de plus amples informations sur le remplacement des autres
ampoules, contactez un concessionnaire agréé Toyota, un réparateur,
ou tout autre professionnel qualif ié et convenablement équipé.
Préparatifs au remplacement d’une ampoule
Emplacement des ampoules
Feux de position avant/
éclairages de jour (type à
ampoule)
Clignotants avant
Projecteurs antibrouillard (sur
modèles équipés)
Projecteurs à halogène
Clignotants latéraux
1
2
3
4
5

3817-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J31K

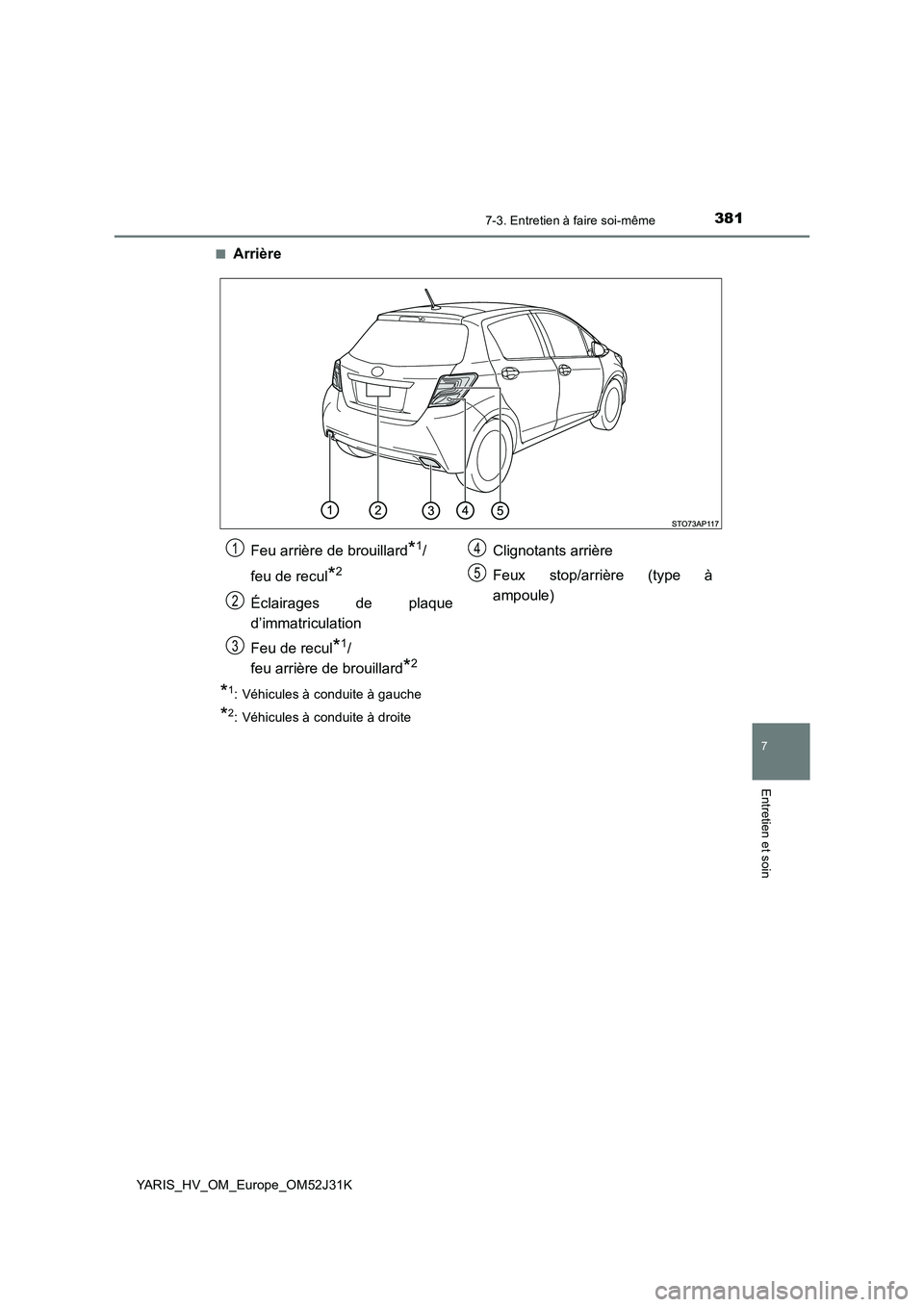

■Arrière
*1: Véhicules à conduite à gauche
*2: Véhicules à conduite à droite
Feu arrière de brouillard*1/
feu de recul*2
Éclairages de plaque
d’immatriculation
Feu de recul*1/
feu arrière de brouillard*2
Clignotants arrière
Feux stop/arrière (type à
ampoule)
1
2
3
4
5

3827-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J31K
■Projecteurs
Tournez le culot de l’ampoule
vers la gauche.
Tirez sur l’ampoule tout en
appuyant sur l’ergot de sécurité
du connecteur.
Remplacez l’ampoule, et
remontez le culot.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place le
culot de l’ampoule.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs et confirmez
visuellement que la lumière ne filtre
pas au travers du support.
Remplacement des ampoules
1
2
3
14

3837-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J31K

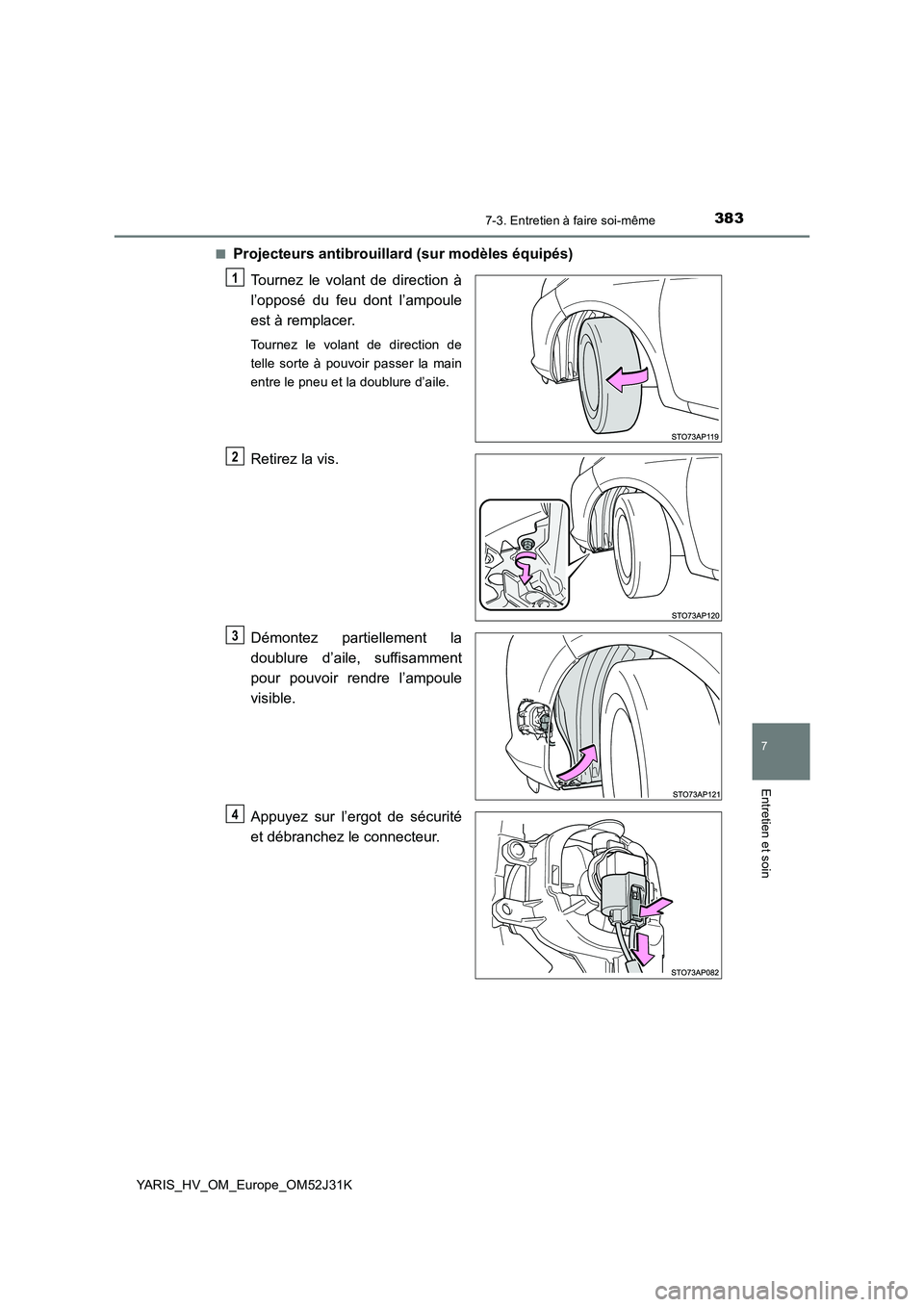

■Projecteurs antibrouillard (sur modèles équipés)
Tournez le volant de direction à
l’opposé du feu dont l’ampoule
est à remplacer.
Tournez le volant de direction de
telle sorte à pouvoir passer la main
entre le pneu et la doublure d’aile.
Retirez la vis.
Démontez partiellement la
doublure d’aile, suffisamment
pour pouvoir rendre l’ampoule
visible.
Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
1
2
3
4

3847-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J31K

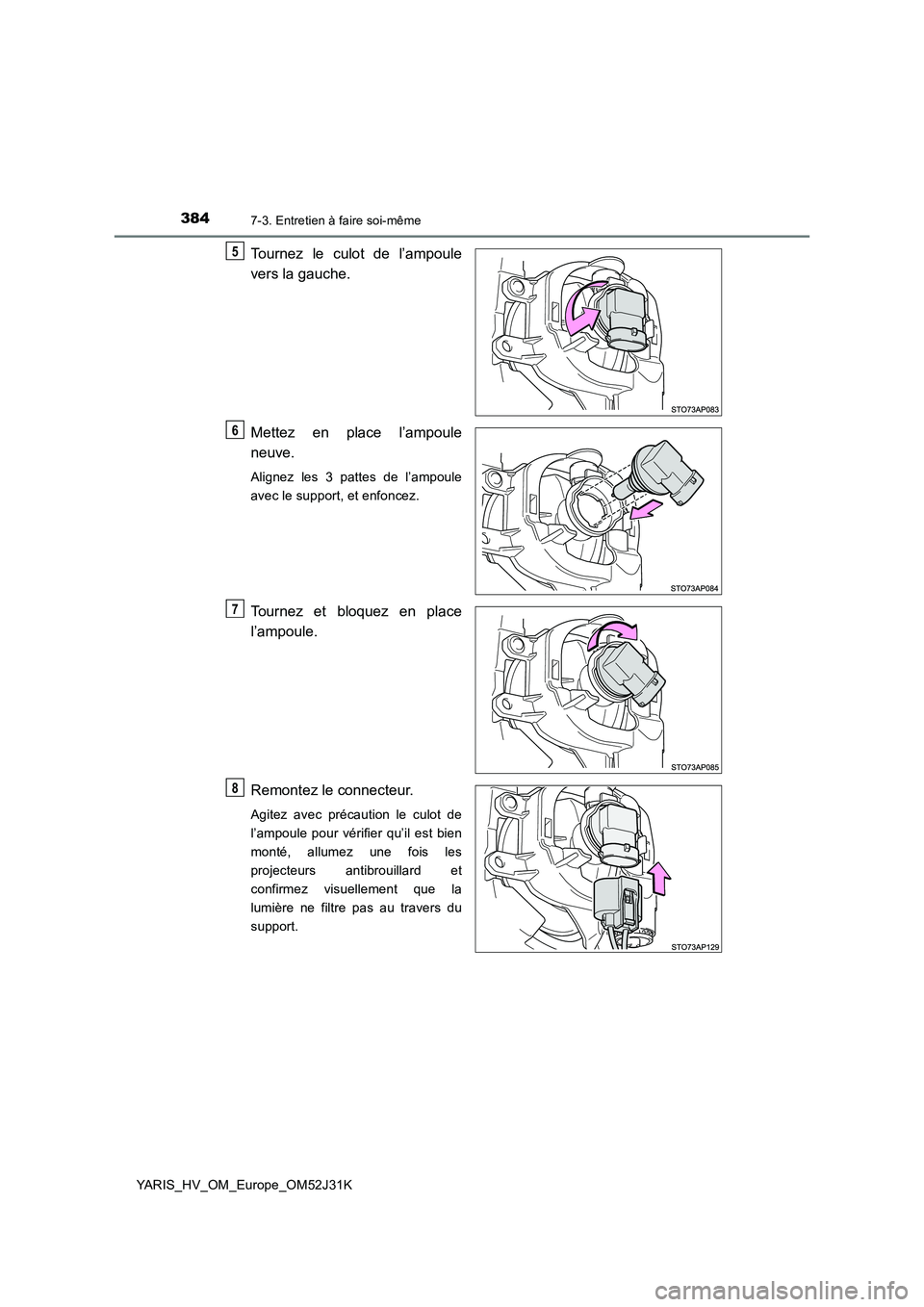

Tournez le culot de l’ampoule
vers la gauche.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place
l’ampoule.
Remontez le connecteur.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs antibrouillard et
confirmez visuellement que la
lumière ne filtre pas au travers du
support.
5
6
7
8
