2017 TOYOTA YARIS HYBRID Manuel du propriétaire (in French)

3697-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J31K

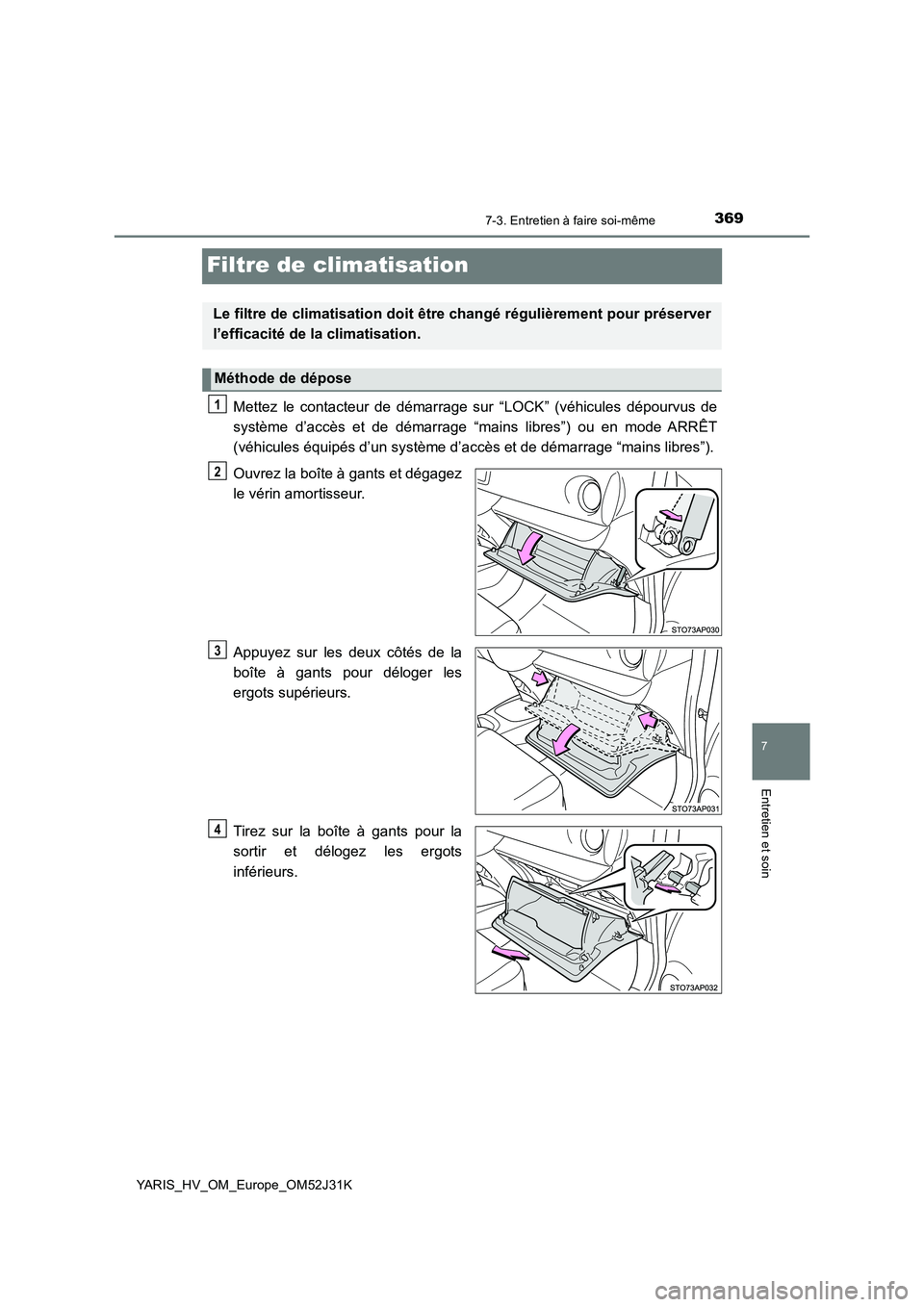

Filtre de climatisation
Mettez le contacteur de démarrage sur “LOCK” (véhicules dépourvus de
système d’accès et de démarrage “mains libres”) ou en mode ARRÊT
(véhicules équipés d’un système d’accè s et de démarrage “mains libres”).
Ouvrez la boîte à gants et dégagez
le vérin amortisseur.
Appuyez sur les deux côtés de la
boîte à gants pour déloger les
ergots supérieurs.
Tirez sur la boîte à gants pour la
sortir et délogez les ergots
inférieurs.
Le filtre de climatisation doit êt re changé régulièrement pour préserver
l’efficacité de la climatisation.
Méthode de dépose
1
2
3
4

3707-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J31K

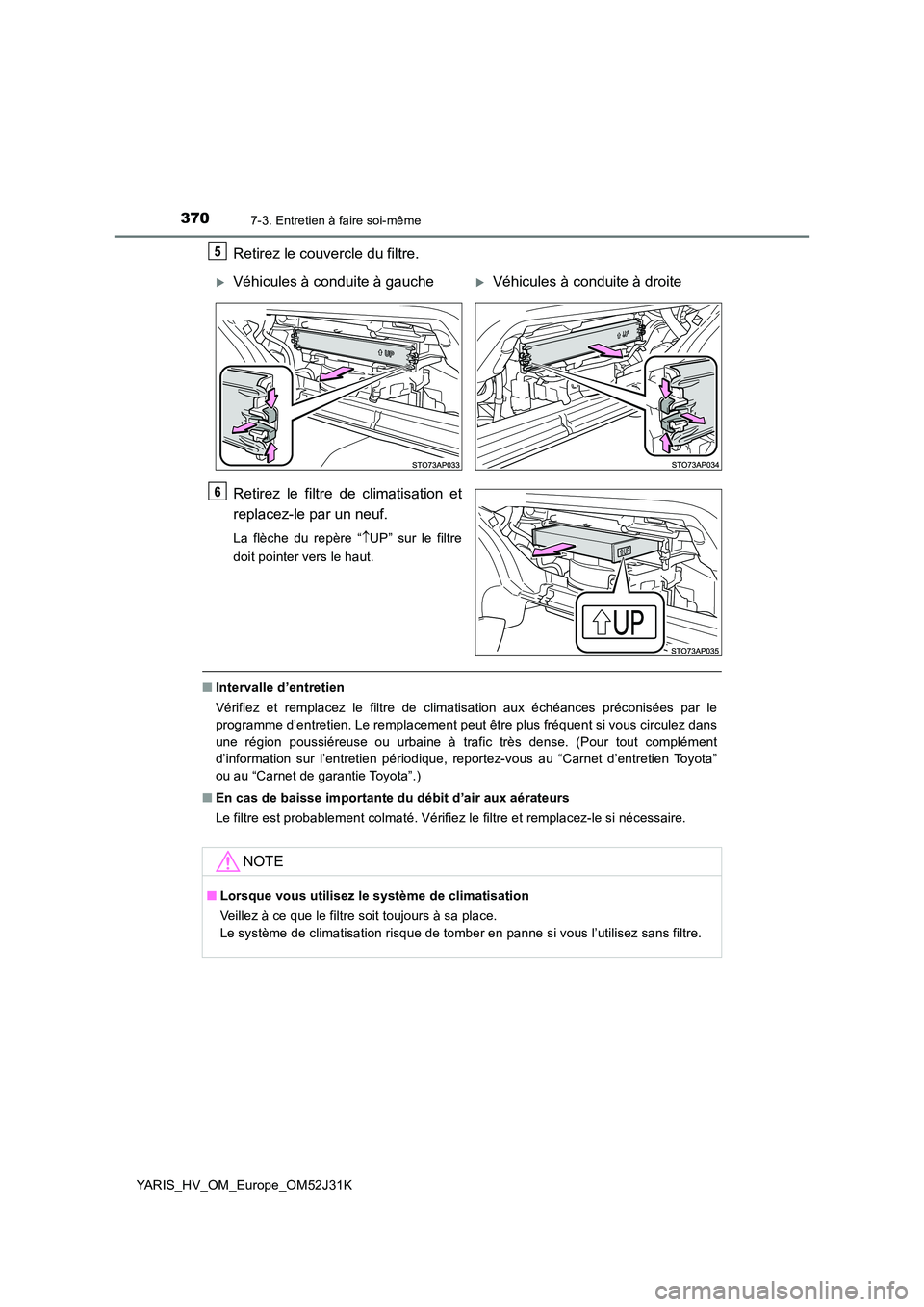

Retirez le couvercle du filtre.
Retirez le filtre de climatisation et
replacez-le par un neuf.
La flèche du repère “ UP” sur le filtre
doit pointer vers le haut.
■ Intervalle d’entretien
Vérifiez et remplacez le filtre de climatisation aux échéances préconisées par le
programme d’entretien. Le remplacement peut être plus fréquent si vous circulez dans
une région poussiéreuse ou urbaine à trafic très dense. (Pour tout complément
d’information sur l’entretien périodique, reportez-vous au “Carnet d’entretien Toyota”
ou au “Carnet de garantie Toyota”.)
■ En cas de baisse importante du débit d’air aux aérateurs
Le filtre est probablement colmaté. Vérifiez le filtre et remplacez-le si nécessaire.
5
Véhicules à conduite à gaucheVéhicules à conduite à droite
6
NOTE
■ Lorsque vous utilisez le système de climatisation
Veillez à ce que le filtre soit toujours à sa place.
Le système de climatisation risque de tomber en panne si vous l’utilisez sans filtre.

3717-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J31K

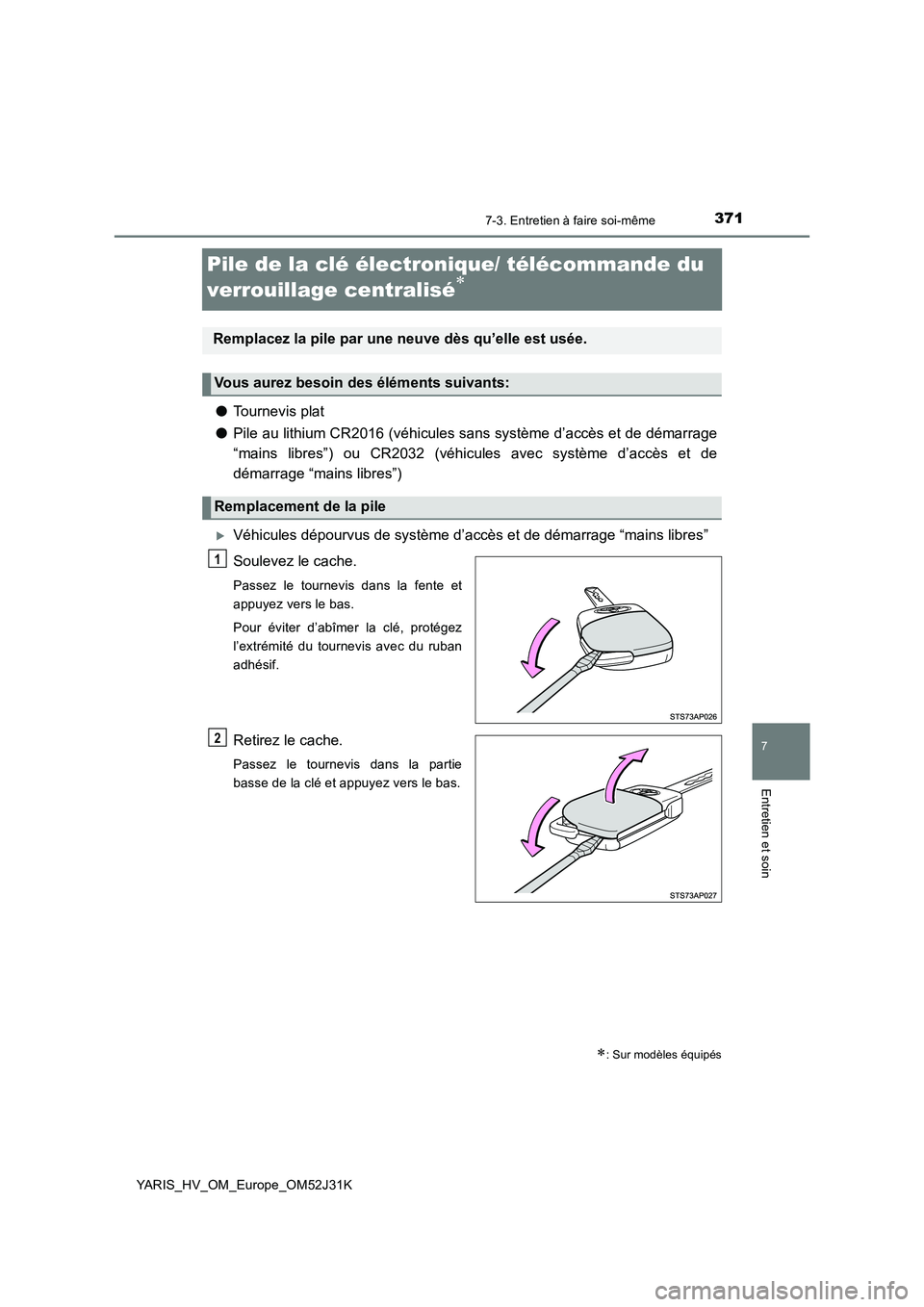

Pile de la clé électronique/ télécommande du
verrouillage centralisé
● Tournevis plat
● Pile au lithium CR2016 (véhicules sans système d’accès et de démarrage
“mains libres”) ou CR2032 (véhicules avec système d’accès et de
démarrage “mains libres”)
Véhicules dépourvus de système d’accès et de démarrage “mains libres”
Soulevez le cache.
Passez le tournevis dans la fente et
appuyez vers le bas.
Pour éviter d’abîmer la clé, protégez
l’extrémité du tournevis avec du ruban
adhésif.
Retirez le cache.
Passez le tournevis dans la partie
basse de la clé et appuyez vers le bas.
: Sur modèles équipés
Remplacez la pile par une neuve dès qu’elle est usée.
Vous aurez besoin des éléments suivants:
Remplacement de la pile
1
2

3727-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J31K

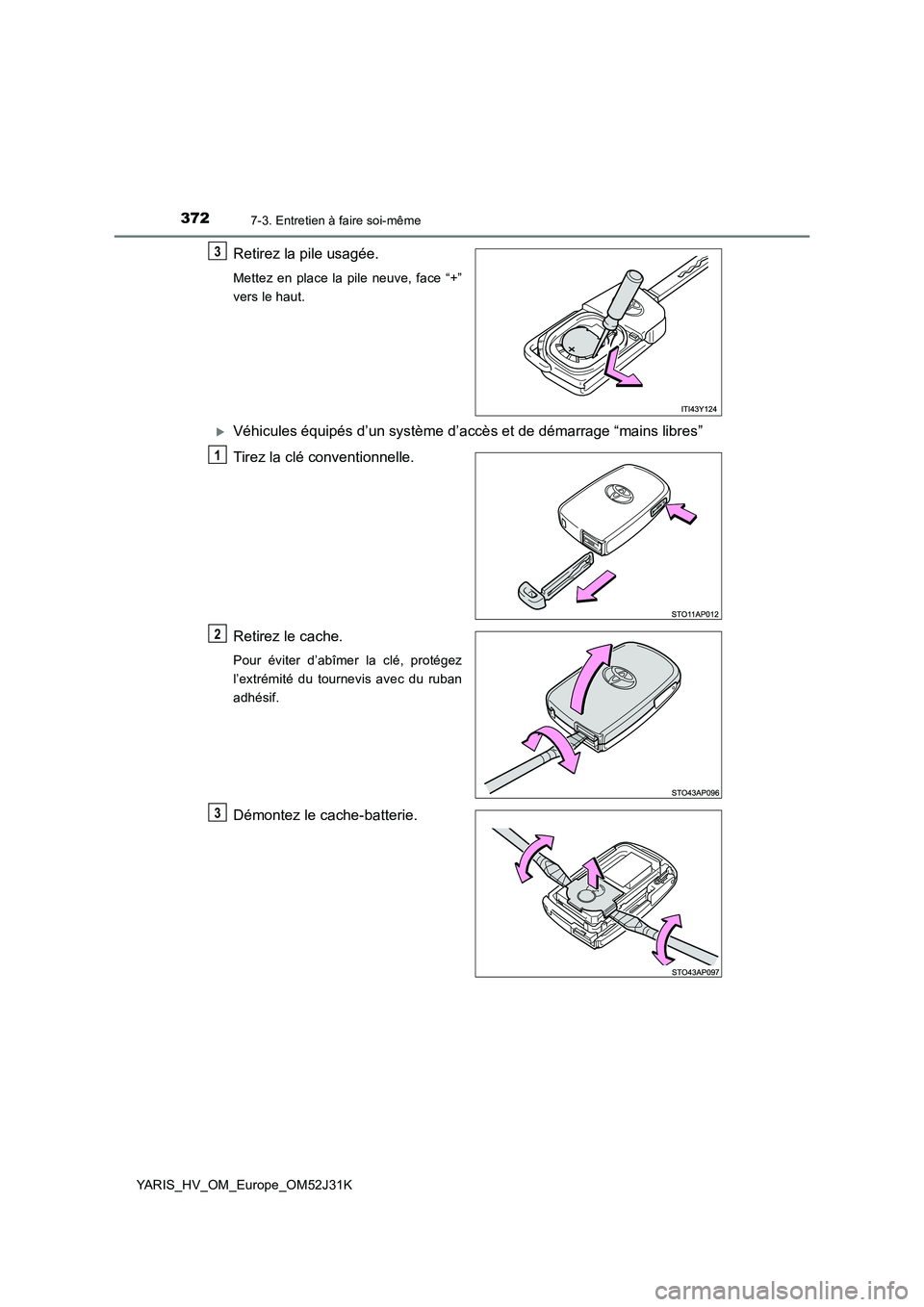

Retirez la pile usagée.
Mettez en place la pile neuve, face “+”
vers le haut.
Véhicules équipés d’un système d’accè s et de démarrage “mains libres”
Tirez la clé conventionnelle.
Retirez le cache.
Pour éviter d’abîmer la clé, protégez
l’extrémité du tournevis avec du ruban
adhésif.
Démontez le cache-batterie.
3
1
2
3

3737-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J31K

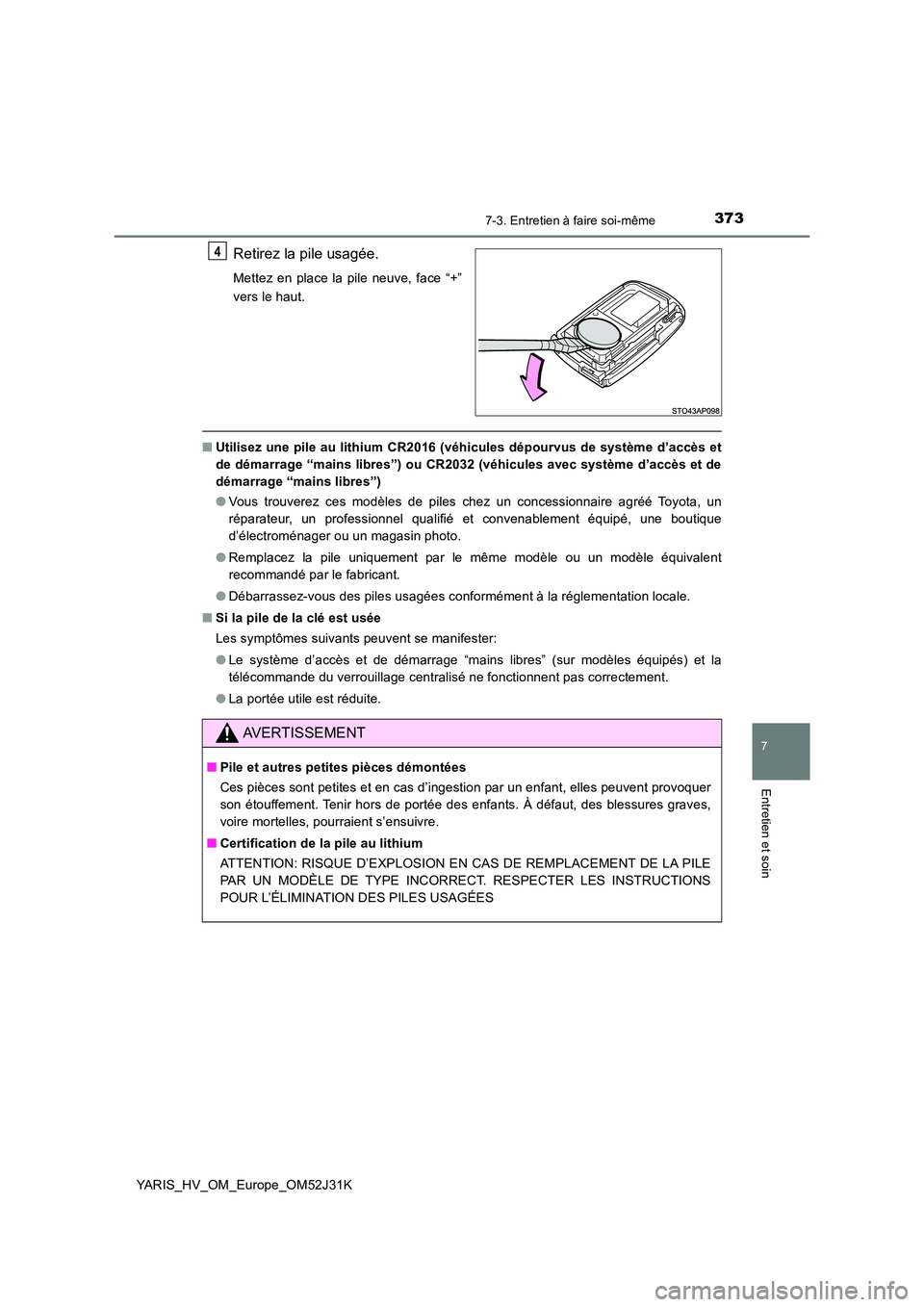

Retirez la pile usagée.
Mettez en place la pile neuve, face “+”
vers le haut.
■ Utilisez une pile au lithium CR2016 (véhicules dépourvus de système d’accès et
de démarrage “mains libres”) ou CR2032 (véhicules avec système d’accès et de
démarrage “mains libres”)
● Vous trouverez ces modèles de piles chez un concessionnaire agréé Toyota, un
réparateur, un professionnel qualifié et convenablement équipé, une boutique
d’électroménager ou un magasin photo.
● Remplacez la pile uniquement par le même modèle ou un modèle équivalent
recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
● Le système d’accès et de démarrage “mains libres” (sur modèles équipés) et la
télécommande du verrouillage centralisé ne fonctionnent pas correctement.
● La portée utile est réduite.
4
AVERTISSEMENT
■Pile et autres petites pièces démontées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent provoquer
son étouffement. Tenir hors de portée des enfants. À défaut, des blessures graves,
voire mortelles, pourraient s’ensuivre.
■ Certification de la pile au lithium
ATTENTION: RISQUE D’EXPLOSION EN CAS DE REMPLACEMENT DE LA PILE
PAR UN MODÈLE DE TYPE INCORRECT. RESPECTER LES INSTRUCTIONS
POUR L’ÉLIMINATION DES PILES USAGÉES

3747-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J31K

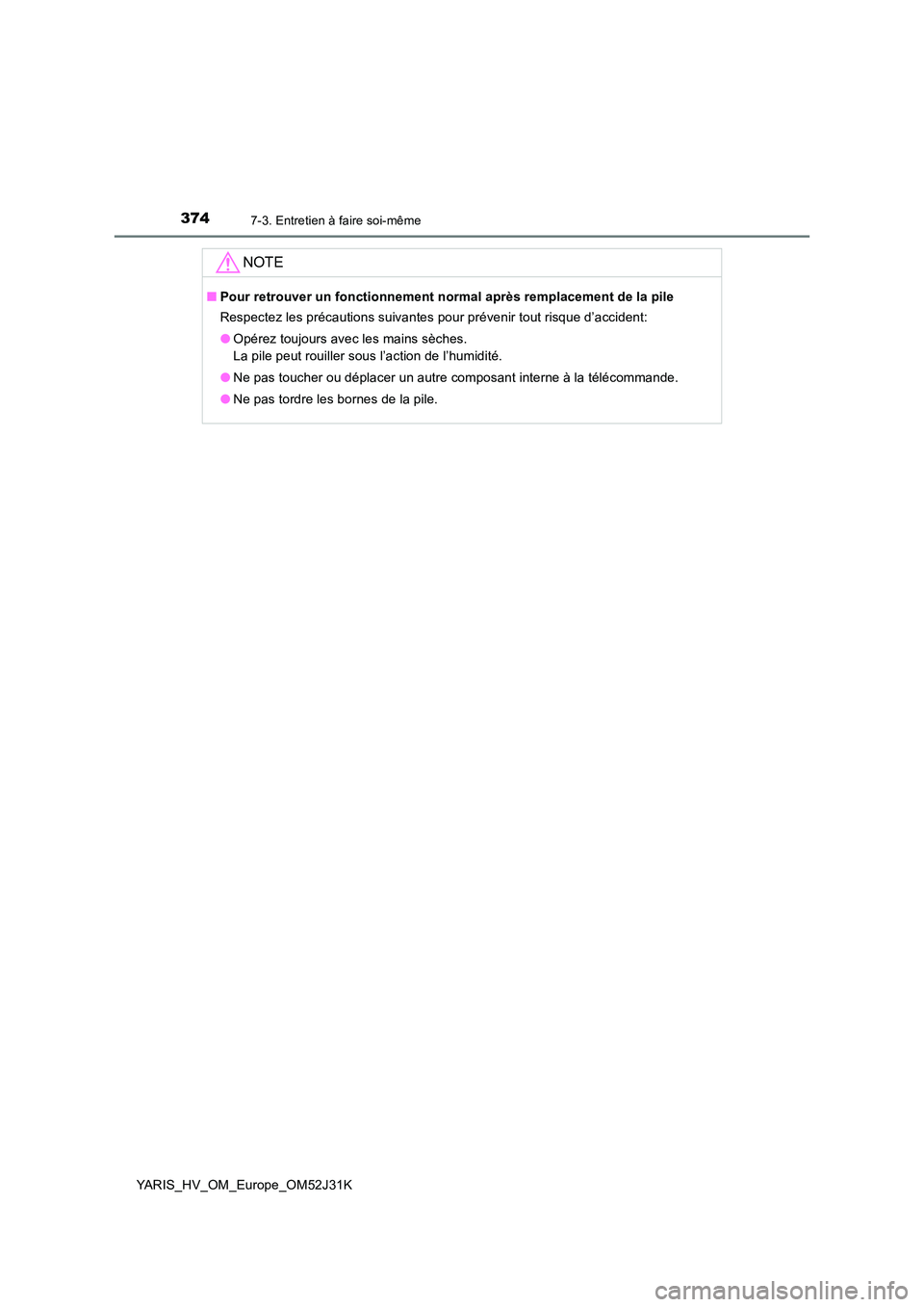

NOTE
■Pour retrouver un fonctionnement normal après remplacement de la pile
Respectez les précautions suivantes pour prévenir tout risque d’accident:
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l’action de l’humidité.
● Ne pas toucher ou déplacer un autre composant interne à la télécommande.
● Ne pas tordre les bornes de la pile.

3757-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J31K

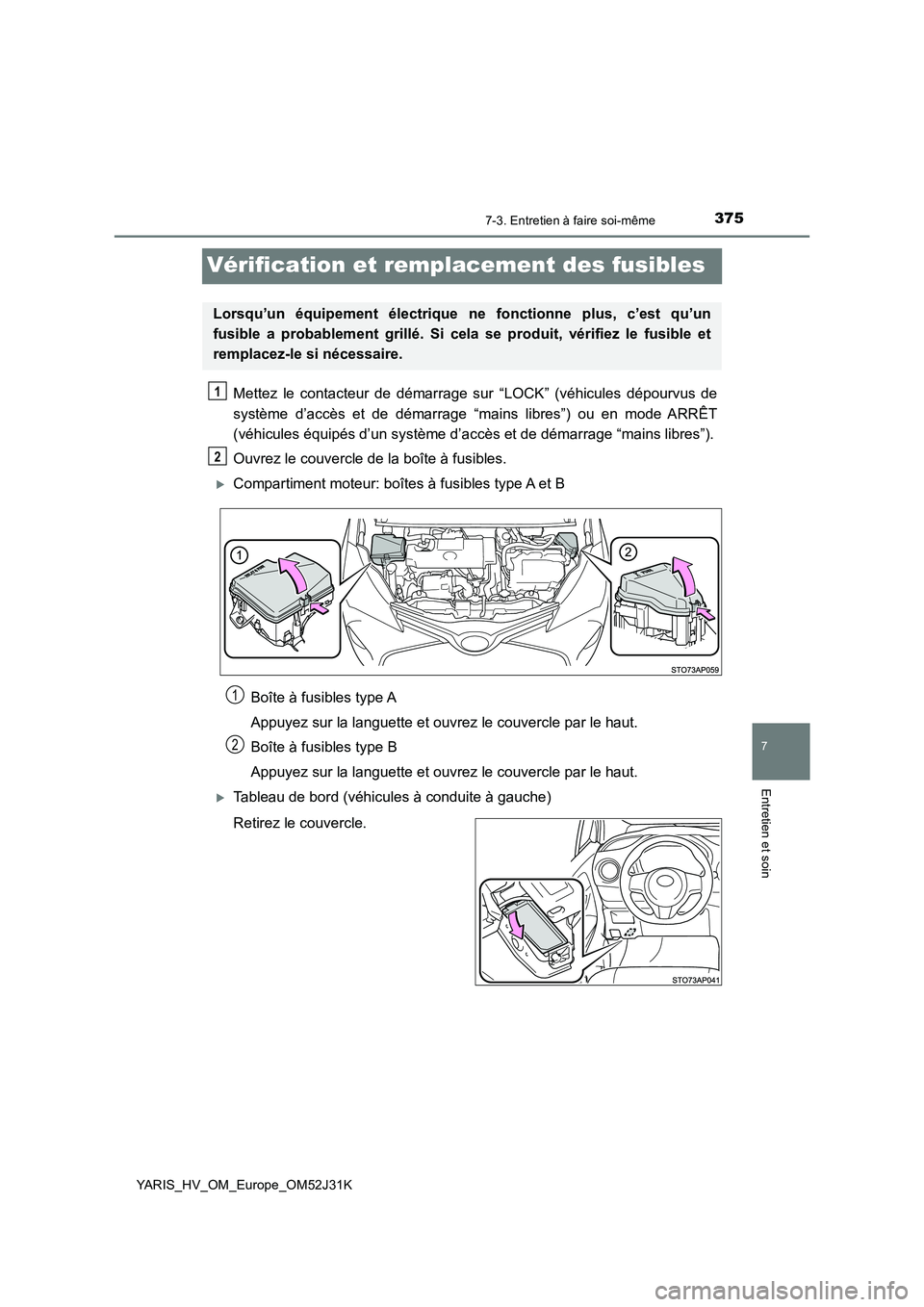

Vérification et remplacement des fusibles
Mettez le contacteur de démarrage sur “LOCK” (véhicules dépourvus de
système d’accès et de démarrage “mains libres”) ou en mode ARRÊT
(véhicules équipés d’un système d’accè s et de démarrage “mains libres”).
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur: boîtes à fusibles type A et B
Boîte à fusibles type A
Appuyez sur la languette et ouvrez le couvercle par le haut.
Boîte à fusibles type B
Appuyez sur la languette et ouvrez le couvercle par le haut.
Tableau de bord (véhicules à conduite à gauche)
Retirez le couvercle.
Lorsqu’un équipement électrique ne fonctionne plus, c’est qu’un
fusible a probablement grillé. Si cela se produit, vérifiez le fusible et
remplacez-le si nécessaire.
1
2
1
2

3767-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J31K

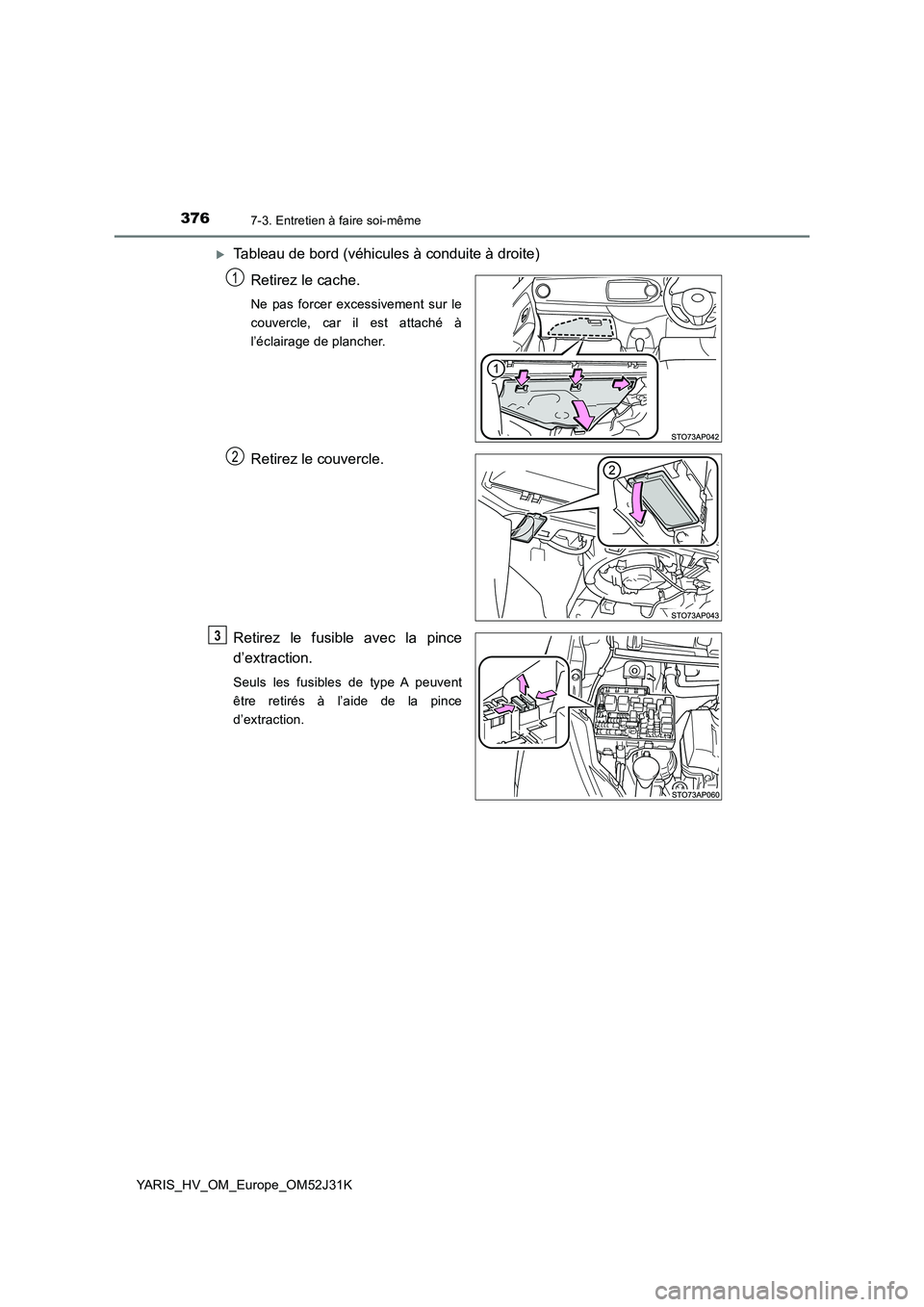

Tableau de bord (véhicules à conduite à droite)
Retirez le cache.
Ne pas forcer excessivement sur le
couvercle, car il est attaché à
l’éclairage de plancher.
Retirez le couvercle.
Retirez le fusible avec la pince
d’extraction.
Seuls les fusibles de type A peuvent
être retirés à l’aide de la pince
d’extraction.
1
2
3
