3344-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)
LDA (Spurwechselwar nung mit Steuerung der
Lenkung)
∗
Beim Fahren auf Autobahnen oder Schnellstraßen mit weißen (gelben) Linien
warnt diese Funktion den Fahrer, wenn das Fahrzeug droht, die Fahrspur zu
verlassen, und bietet ihm Unterstützung, indem sie das Lenkrad betätigt, um
das Fahrzeug in der Spur zu halten.
Das LDA-System erkennt sichtbare
weiße (gelbe) Linien mit dem Kame-
rasensor, der sich im oberen Bereich
der Windschutzscheibe befindet.
◆Spurwechsel-Warnfunktion
Wenn das System feststellt, dass
das Fahrzeug aus der Spur abwei-
chen könnte, wird eine Warnung
auf dem Multi-Informationsdisplay
angezeigt und der Warnsummer
ertönt, um Sie zu warnen.
Wenn der Warnsummer ertönt,
überprüfen Sie die Verkehrssitua-
tion und bringen Sie das Fahrzeug
mit vorsichtigen Lenkbewegungen
wieder zurück in die Mitte der Fahr-
spur.
∗: Falls vorhanden
Zusammenfassung der Funktionen
Funktionen des LDA-Systems

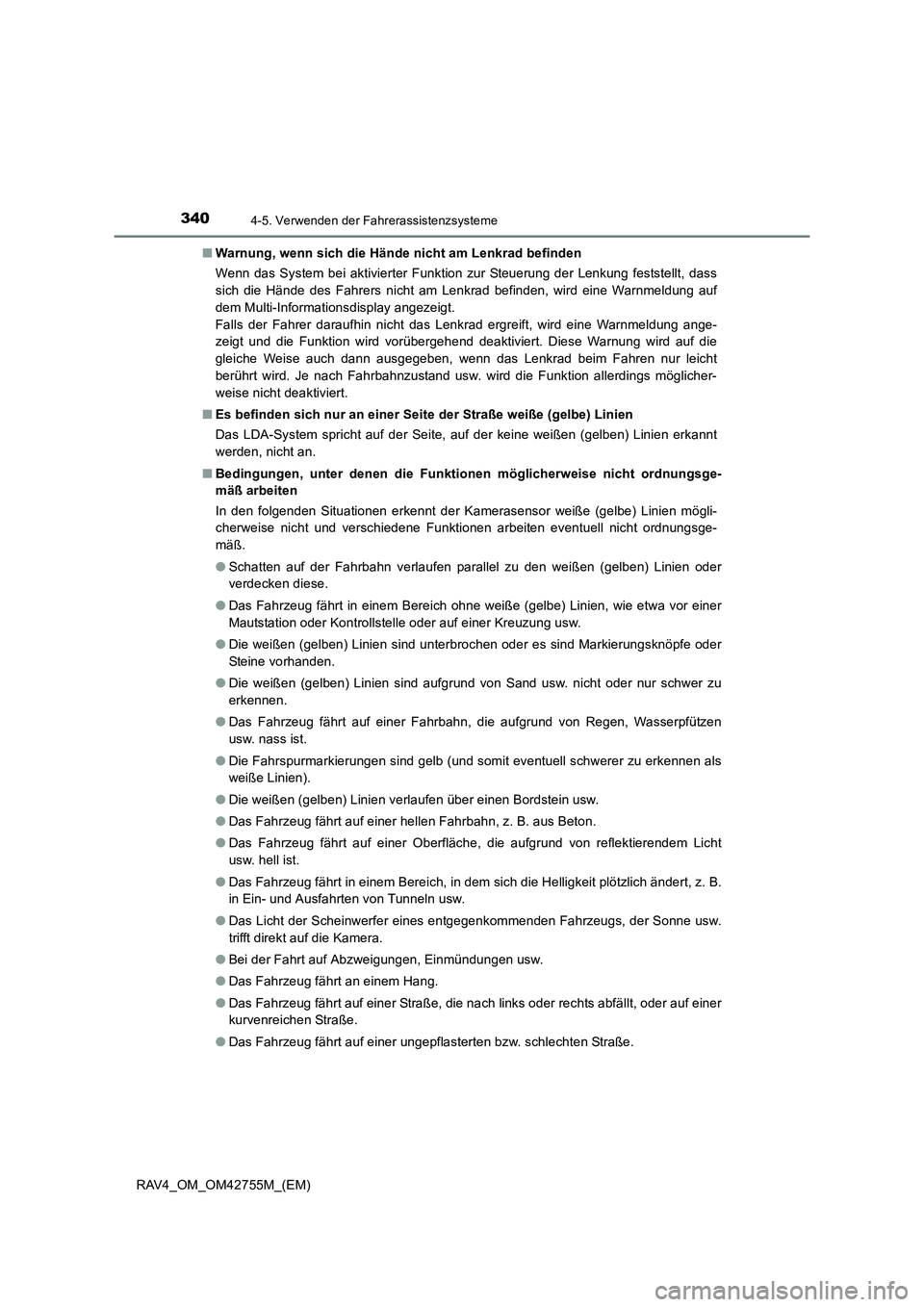

3404-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)■
Warnung, wenn sich die Hände nicht am Lenkrad befinden
Wenn das System bei aktivierter Funktion zur Steuerung der Lenkung feststellt, dass
sich die Hände des Fahrers nicht am Lenkrad befinden, wird eine Warnmeldung auf
dem Multi-Informationsdisplay angezeigt.
Falls der Fahrer daraufhin nicht das Lenkrad ergreift, wird eine Warnmeldung ange-
zeigt und die Funktion wird vorübergehend deaktiviert. Diese Warnung wird auf die
gleiche Weise auch dann ausgegeben, wenn das Lenkrad beim Fahren nur leicht
berührt wird. Je nach Fahrbahnzustand usw. wird die Funktion allerdings möglicher-
weise nicht deaktiviert.
■ Es befinden sich nur an einer Seite der Straße weiße (gelbe) Linien
Das LDA-System spricht auf der Seite, auf der keine weißen (gelben) Linien erkannt
werden, nicht an.
■ Bedingungen, unter denen die Funktionen möglicherweise nicht ordnungsge-
mäß arbeiten
In den folgenden Situationen erkennt der Kamerasensor weiße (gelbe) Linien mögli-
cherweise nicht und verschiedene Funktionen arbeiten eventuell nicht ordnungsge-
mäß.
●Schatten auf der Fahrbahn verlaufen parallel zu den weißen (gelben) Linien oder
verdecken diese.
● Das Fahrzeug fährt in einem Bereich ohne weiße (gelbe) Linien, wie etwa vor einer
Mautstation oder Kontrollstelle oder auf einer Kreuzung usw.
● Die weißen (gelben) Linien sind unterbrochen oder es sind Markierungsknöpfe oder
Steine vorhanden.
● Die weißen (gelben) Linien sind aufgrund von Sand usw. nicht oder nur schwer zu
erkennen.
● Das Fahrzeug fährt auf einer Fahrbahn, die aufgrund von Regen, Wasserpfützen
usw. nass ist.
● Die Fahrspurmarkierungen sind gelb (und somit eventuell schwerer zu erkennen als
weiße Linien).
● Die weißen (gelben) Linien verlaufen über einen Bordstein usw.
● Das Fahrzeug fährt auf einer hellen Fahrbahn, z. B. aus Beton.
● Das Fahrzeug fährt auf einer Oberfläche, die aufgrund von reflektierendem Licht
usw. hell ist.
● Das Fahrzeug fährt in einem Bereich, in dem sich die Helligkeit plötzlich ändert, z. B.
in Ein- und Ausfahrten von Tunneln usw.
● Das Licht der Scheinwerfer eines entgegenkommenden Fahrzeugs, der Sonne usw.
trifft direkt auf die Kamera.
● Bei der Fahrt auf Abzweigungen, Einmündungen usw.
● Das Fahrzeug fährt an einem Hang.
● Das Fahrzeug fährt auf einer Straße, die nach links oder rechts abfällt, oder auf einer
kurvenreichen Straße.
● Das Fahrzeug fährt auf einer ungepflasterten bzw. schlechten Straße.

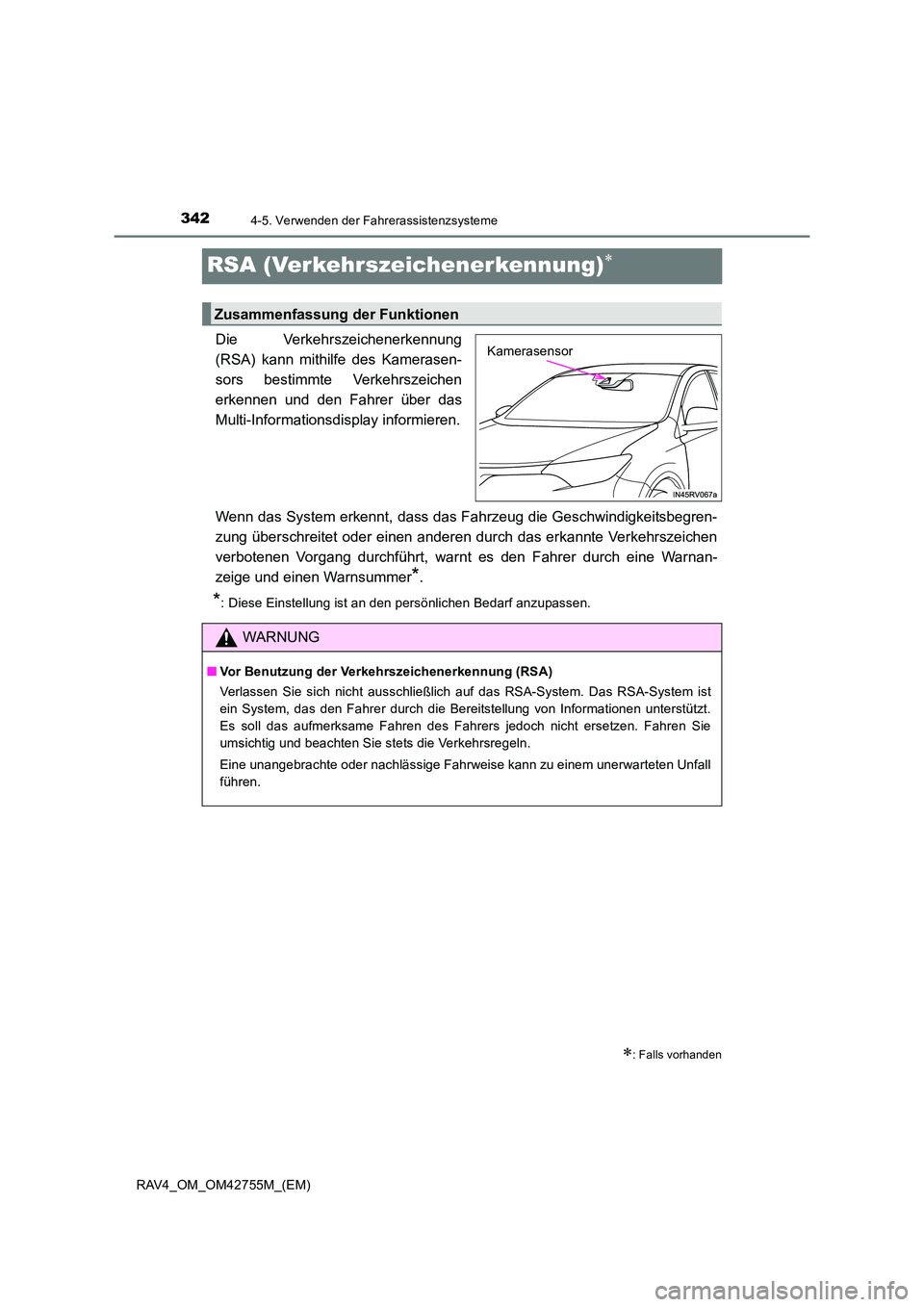

3424-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)
RSA (Verkehrszeichenerkennung)∗
Die Verkehrszeichenerkennung
(RSA) kann mithilfe des Kamerasen-
sors bestimmte Verkehrszeichen
erkennen und den Fahrer über das
Multi-Informationsdisplay informieren.
Wenn das System erkennt, dass das Fahrzeug die Geschwindigkeitsbegren-
zung überschreitet oder einen anderen durch das erkannte Verkehrszeichen
verbotenen Vorgang durchführt, warnt es den Fahrer durch eine Warnan-
zeige und einen Warnsummer
*.
*: Diese Einstellung ist an den persönlichen Bedarf anzupassen.
∗: Falls vorhanden
Zusammenfassung der Funktionen
Kamerasensor
WARNUNG
■ Vor Benutzung der Verkehrszeichenerkennung (RSA)
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System ist
ein System, das den Fahrer durch die Bereitstellung von Informationen unterstützt.
Es soll das aufmerksame Fahren des Fahrers jedoch nicht ersetzen. Fahren Sie
umsichtig und beachten Sie stets die Verkehrsregeln.
Eine unangebrachte oder nachlässige Fahrweise kann zu einem unerwarteten Unfall
führen.

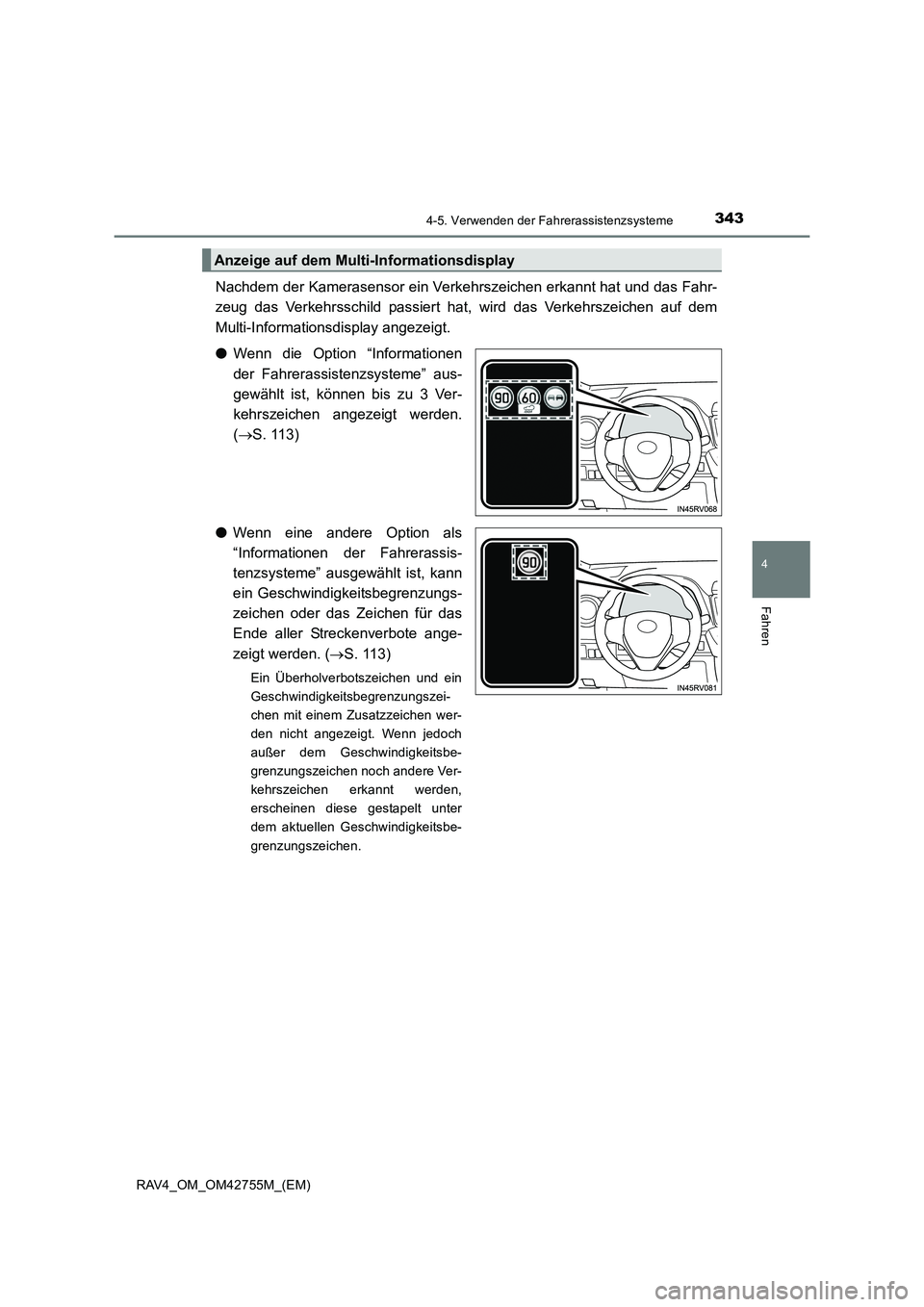

3434-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)
Nachdem der Kamerasensor ein Verkehrszeichen erkannt hat und das Fahr-
zeug das Verkehrsschild passiert hat, wird das Verkehrszeichen auf dem
Multi-Informationsdisplay angezeigt.
● Wenn die Option “Informationen
der Fahrerassistenzsysteme” aus-
gewählt ist, können bis zu 3 Ver-
kehrszeichen angezeigt werden.
(→ S. 113)
● Wenn eine andere Option als
“Informationen der Fahrerassis-
tenzsysteme” ausgewählt ist, kann
ein Geschwindigkeitsbegrenzungs-
zeichen oder das Zeichen für das
Ende aller Streckenverbote ange-
zeigt werden. ( →S. 113)
Ein Überholverbotszeichen und ein
Geschwindigkeitsbegrenzungszei-
chen mit einem Zusatzzeichen wer-
den nicht angezeigt. Wenn jedoch
außer dem Geschwindigkeitsbe-
grenzungszeichen noch andere Ver-
kehrszeichen erkannt werden,
erscheinen diese gestapelt unter
dem aktuellen Geschwindigkeitsbe-
grenzungszeichen.
Anzeige auf dem Multi-Informationsdisplay

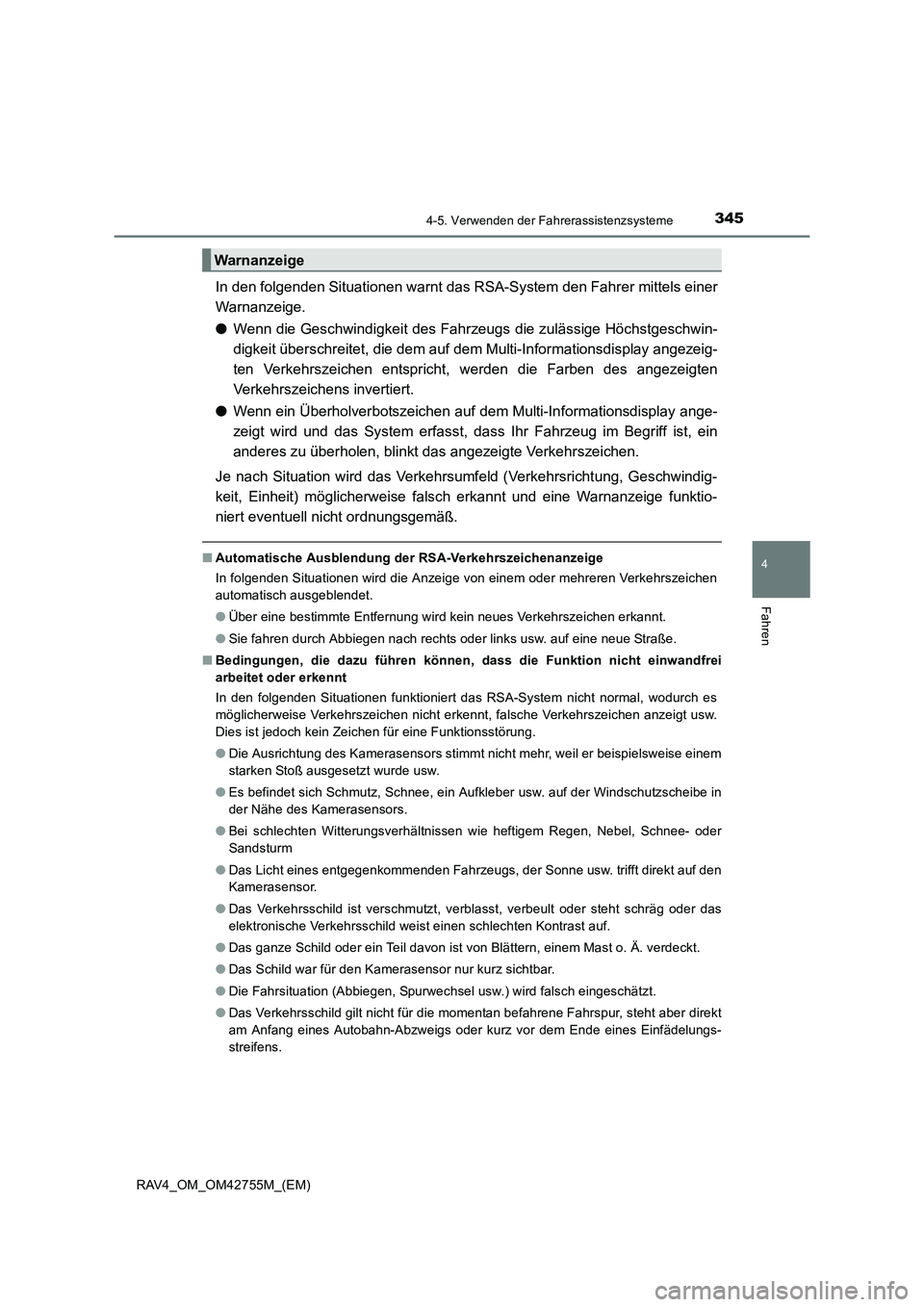

3454-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)
In den folgenden Situationen warnt das RSA-System den Fahrer mittels einer
Warnanzeige.
●Wenn die Geschwindigkeit des Fahr zeugs die zulässige Höchstgeschwin-
digkeit überschreitet, die dem auf dem Multi-Informationsdisplay angezeig-
ten Verkehrszeichen entspricht, werden die Farben des angezeigten
Verkehrszeichens invertiert.
● Wenn ein Überholverbotszeichen auf dem Multi-Informationsdisplay ange-
zeigt wird und das System erfasst, dass Ihr Fahrzeug im Begriff ist, ein
anderes zu überholen, blinkt das angezeigte Verkehrszeichen.
Je nach Situation wird das Verkehrsumfeld (Verkehrsrichtung, Geschwindig-
keit, Einheit) möglicherweise falsch erkannt und eine Warnanzeige funktio-
niert eventuell nicht ordnungsgemäß.
■ Automatische Ausblendung der RSA-Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige von einem oder mehreren Verkehrszeichen
automatisch ausgeblendet.
●Über eine bestimmte Entfernung wird kein neues Verkehrszeichen erkannt.
● Sie fahren durch Abbiegen nach rechts oder links usw. auf eine neue Straße.
■ Bedingungen, die dazu führen können, dass die Funktion nicht einwandfrei
arbeitet oder erkennt
In den folgenden Situationen funktioniert das RSA-System nicht normal, wodurch es
möglicherweise Verkehrszeichen nicht erkennt, falsche Verkehrszeichen anzeigt usw.
Dies ist jedoch kein Zeichen für eine Funktionsstörung.
●Die Ausrichtung des Kamerasensors stimmt nicht mehr, weil er beispielsweise einem
starken Stoß ausgesetzt wurde usw.
● Es befindet sich Schmutz, Schnee, ein Aufkleber usw. auf der Windschutzscheibe in
der Nähe des Kamerasensors.
● Bei schlechten Witterungsverhältnissen wie heftigem Regen, Nebel, Schnee- oder
Sandsturm
● Das Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft direkt auf den
Kamerasensor.
● Das Verkehrsschild ist verschmutzt, verblasst, verbeult oder steht schräg oder das
elektronische Verkehrsschild weist einen schlechten Kontrast auf.
● Das ganze Schild oder ein Teil davon ist von Blättern, einem Mast o. Ä. verdeckt.
● Das Schild war für den Kamerasensor nur kurz sichtbar.
● Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch eingeschätzt.
● Das Verkehrsschild gilt nicht für die momentan befahrene Fahrspur, steht aber direkt
am Anfang eines Autobahn-Abzweigs oder kurz vor dem Ende eines Einfädelungs-
streifens.
Warnanzeige

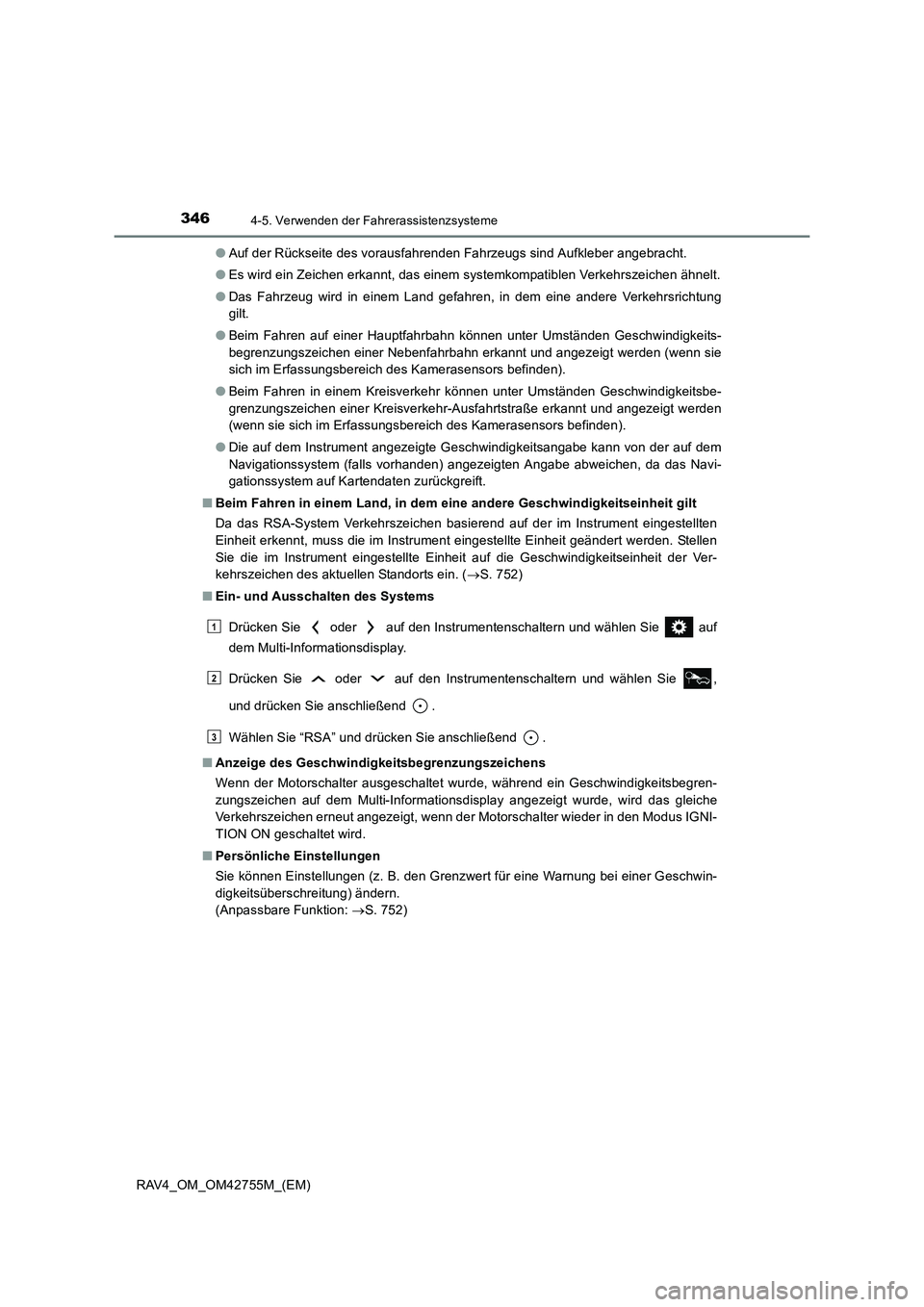

3464-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)●
Auf der Rückseite des vorausfahrenden Fahrzeugs sind Aufkleber angebracht.
● Es wird ein Zeichen erkannt, das einem systemkompatiblen Verkehrszeichen ähnelt.
● Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung
gilt.
● Beim Fahren auf einer Hauptfahrbahn können unter Umständen Geschwindigkeits-
begrenzungszeichen einer Nebenfahrbahn erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich des Kamerasensors befinden).
● Beim Fahren in einem Kreisverkehr können unter Umständen Geschwindigkeitsbe-
grenzungszeichen einer Kreisverkehr-Ausfahrtstraße erkannt und angezeigt werden
(wenn sie sich im Erfassungsbereich des Kamerasensors befinden).
● Die auf dem Instrument angezeigte Geschwindigkeitsangabe kann von der auf dem
Navigationssystem (falls vorhanden) angezeigten Angabe abweichen, da das Navi-
gationssystem auf Kartendaten zurückgreift.
■ Beim Fahren in einem Land, in dem eine andere Geschwindigkeitseinheit gilt
Da das RSA-System Verkehrszeichen basierend auf der im Instrument eingestellten
Einheit erkennt, muss die im Instrument eingestellte Einheit geändert werden. Stellen
Sie die im Instrument eingestellte Einheit auf die Geschwindigkeitseinheit der Ver-
kehrszeichen des aktuellen Standorts ein. ( →S. 752)
■ Ein- und Ausschalten des Systems
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie auf
dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie ,
und drücken Sie anschließend .
Wählen Sie “RSA” und drücken Sie anschließend .
■ Anzeige des Geschwindigkeitsbegrenzungszeichens
Wenn der Motorschalter ausgeschaltet wurde, während ein Geschwindigkeitsbegren-
zungszeichen auf dem Multi-Informationsdisplay angezeigt wurde, wird das gleiche
Verkehrszeichen erneut angezeigt, wenn der Motorschalter wieder in den Modus IGNI-
TION ON geschaltet wird.
■ Persönliche Einstellungen
Sie können Einstellungen (z. B. den Grenzwert für eine Warnung bei einer Geschwin-
digkeitsüberschreitung) ändern.
(Anpassbare Funktion: →S. 752)
1
2
3

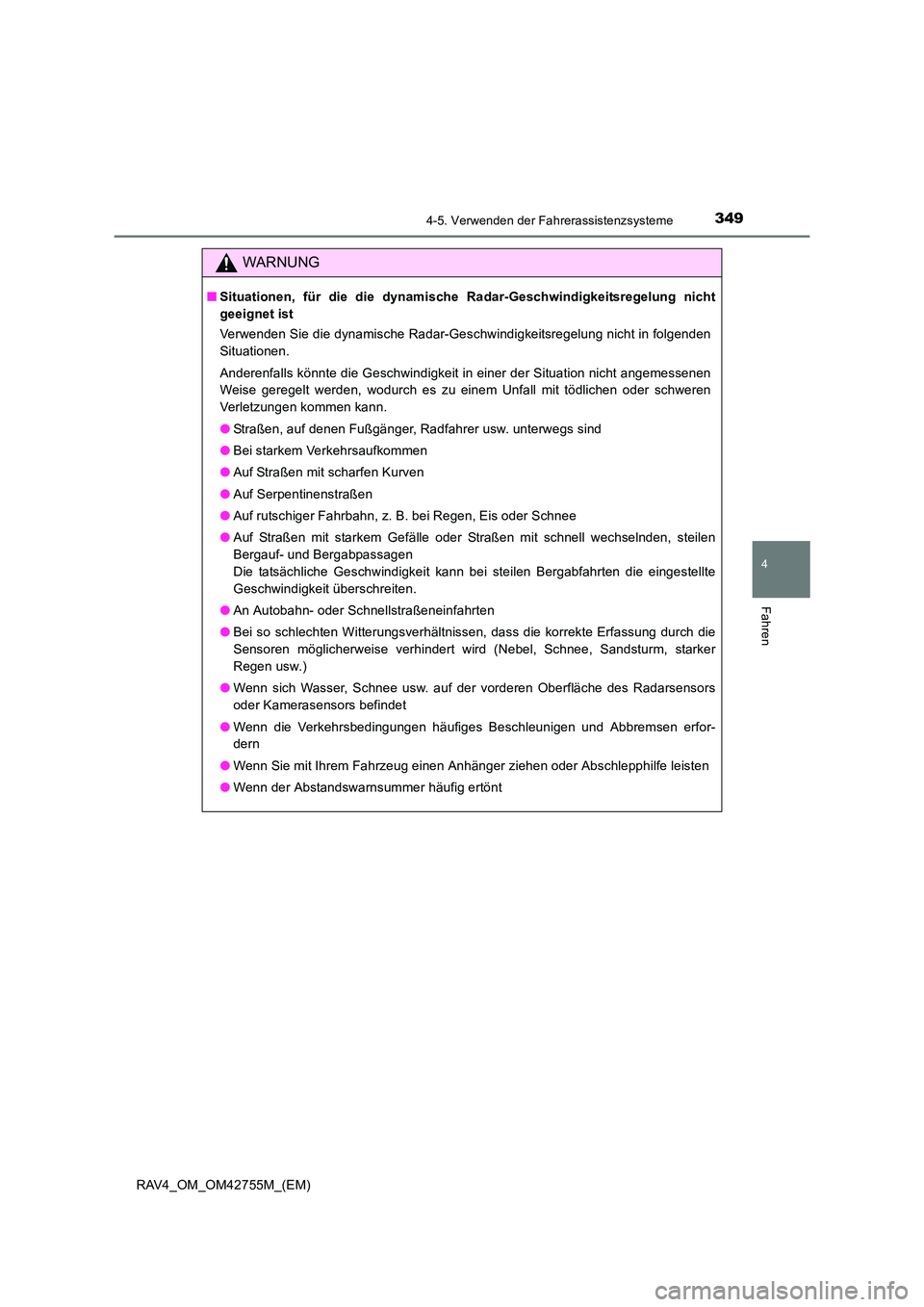

3494-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)
WARNUNG
■Situationen, für die die dynamische Ra dar-Geschwindigkeitsregelung nicht
geeignet ist
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung nicht in folgenden
Situationen.
Anderenfalls könnte die Geschwindigkeit in einer der Situation nicht angemessenen
Weise geregelt werden, wodurch es zu einem Unfall mit tödlichen oder schweren
Verletzungen kommen kann.
● Straßen, auf denen Fußgänger, Radfahrer usw. unterwegs sind
● Bei starkem Verkehrsaufkommen
● Auf Straßen mit scharfen Kurven
● Auf Serpentinenstraßen
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Auf Straßen mit starkem Gefälle oder Straßen mit schnell wechselnden, steilen
Bergauf- und Bergabpassagen
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
● An Autobahn- oder Schnellstraßeneinfahrten
● Bei so schlechten Witterungsverhältnissen, dass die korrekte Erfassung durch die
Sensoren möglicherweise verhindert wird (Nebel, Schnee, Sandsturm, starker
Regen usw.)
● Wenn sich Wasser, Schnee usw. auf der vorderen Oberfläche des Radarsensors
oder Kamerasensors befindet
● Wenn die Verkehrsbedingungen häufiges Beschleunigen und Abbremsen erfor-
dern
● Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen oder Abschlepphilfe leisten
● Wenn der Abstandswarnsummer häufig ertönt

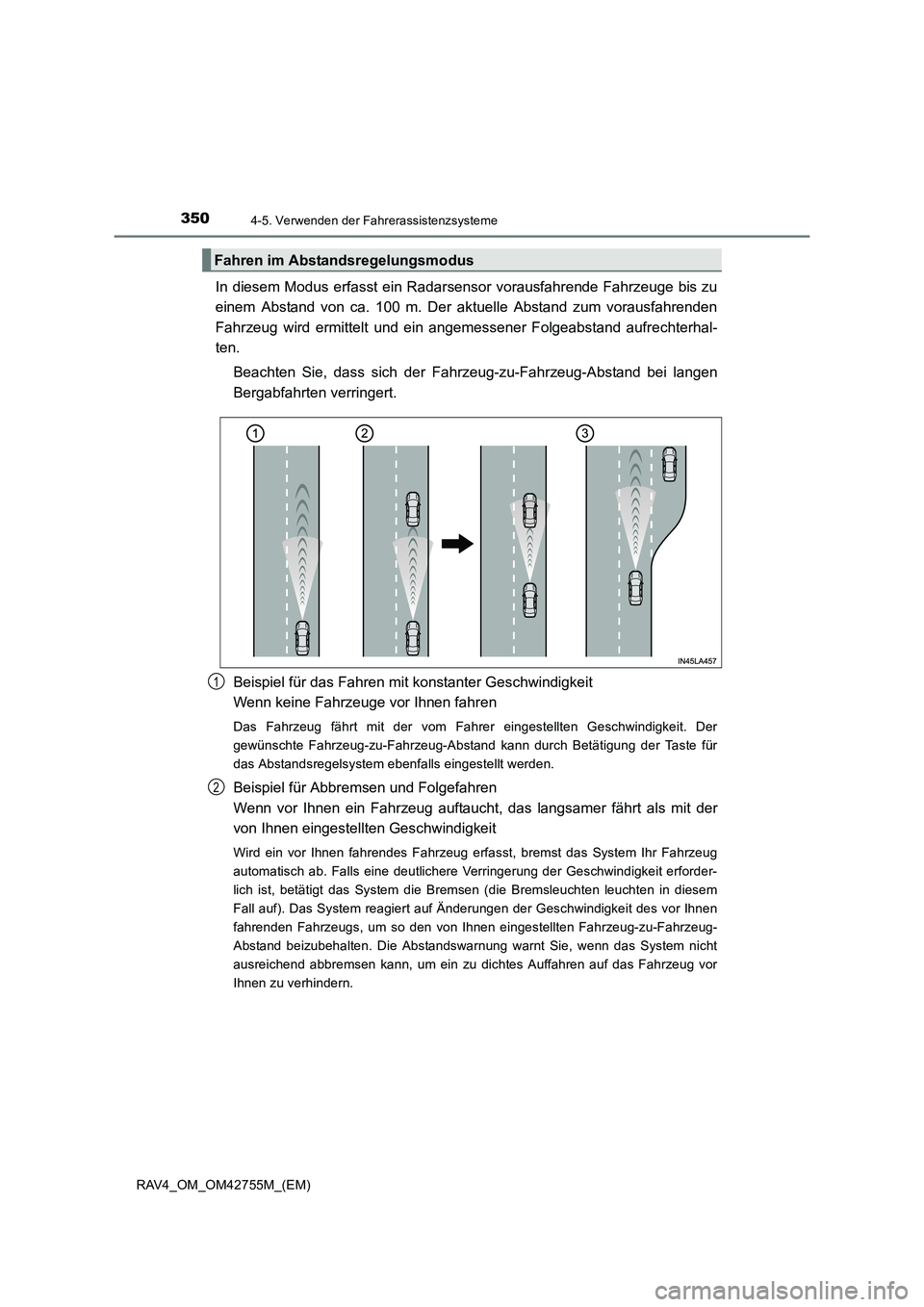

3504-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)
In diesem Modus erfasst ein Radarsensor vorausfahrende Fahrzeuge bis zu
einem Abstand von ca. 100 m. Der aktuelle Abstand zum vorausfahrenden
Fahrzeug wird ermittelt und ein angemessener Folgeabstand aufrechterhal-
ten.
Beachten Sie, dass sich der F ahrzeug-zu-Fahrzeug-Abstand bei langen
Bergabfahrten verringert.
Beispiel für das Fahren mit konstanter Geschwindigkeit
Wenn keine Fahrzeuge vor Ihnen fahren
Das Fahrzeug fährt mit der vom Fahrer eingestellten Geschwindigkeit. Der
gewünschte Fahrzeug-zu-Fahrzeug-Abstand kann durch Betätigung der Taste für
das Abstandsregelsystem ebenfalls eingestellt werden.
Beispiel für Abbremsen und Folgefahren
Wenn vor Ihnen ein Fahrzeug auftaucht, das langsamer fährt als mit der
von Ihnen eingestellten Geschwindigkeit
Wird ein vor Ihnen fahrendes Fahrzeug erfasst, bremst das System Ihr Fahrzeug
automatisch ab. Falls eine deutlichere Verringerung der Geschwindigkeit erforder-
lich ist, betätigt das System die Bremsen (die Bremsleuchten leuchten in diesem
Fall auf). Das System reagiert auf Änderungen der Geschwindigkeit des vor Ihnen
fahrenden Fahrzeugs, um so den von Ihnen eingestellten Fahrzeug-zu-Fahrzeug-
Abstand beizubehalten. Die Abstandswarnung warnt Sie, wenn das System nicht
ausreichend abbremsen kann, um ein zu dichtes Auffahren auf das Fahrzeug vor
Ihnen zu verhindern.
Fahren im Abstandsregelungsmodus
1
2
