1463-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42755M_(EM)

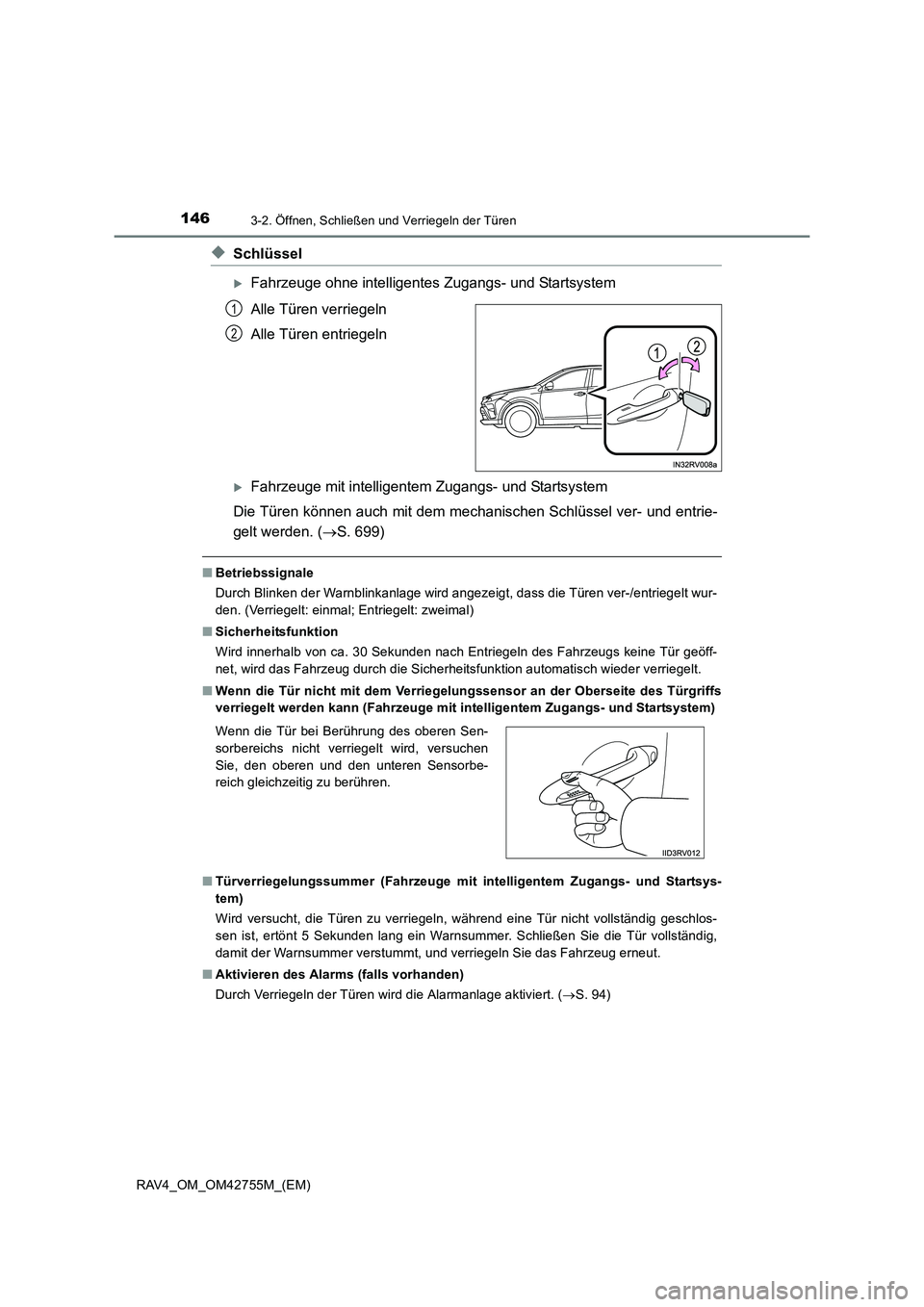

◆Schlüssel
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Alle Türen verriegeln
Alle Türen entriegeln
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Die Türen können auch mit dem mechanischen Schlüssel ver- und entrie-
gelt werden. ( →S. 699)
■ Betriebssignale
Durch Blinken der Warnblinkanlage wird angezeigt, dass die Türen ver-/entriegelt wur-
den. (Verriegelt: einmal; Entriegelt: zweimal)
■ Sicherheitsfunktion
Wird innerhalb von ca. 30 Sekunden nach Entriegeln des Fahrzeugs keine Tür geöff-
net, wird das Fahrzeug durch die Sicherheitsfunktion automatisch wieder verriegelt.
■ Wenn die Tür nicht mit dem Verriegelungssensor an der Oberseite des Türgriffs
verriegelt werden kann (Fahrzeuge mit intelligentem Zugangs- und Startsystem)
■ Türverriegelungssummer (Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem)
Wird versucht, die Türen zu verriegeln, während eine Tür nicht vollständig geschlos-
sen ist, ertönt 5 Sekunden lang ein Warnsummer. Schließen Sie die Tür vollständig,
damit der Warnsummer verstummt, und verriegeln Sie das Fahrzeug erneut.
■ Aktivieren des Alarms (falls vorhanden)
Durch Verriegeln der Türen wird die Alarmanlage aktiviert. ( →S. 94)
1
2
Wenn die Tür bei Berührung des oberen Sen-
sorbereichs nicht verriegelt wird, versuchen
Sie, den oberen und den unteren Sensorbe-
reich gleichzeitig zu berühren.

1543-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42755M_(EM)

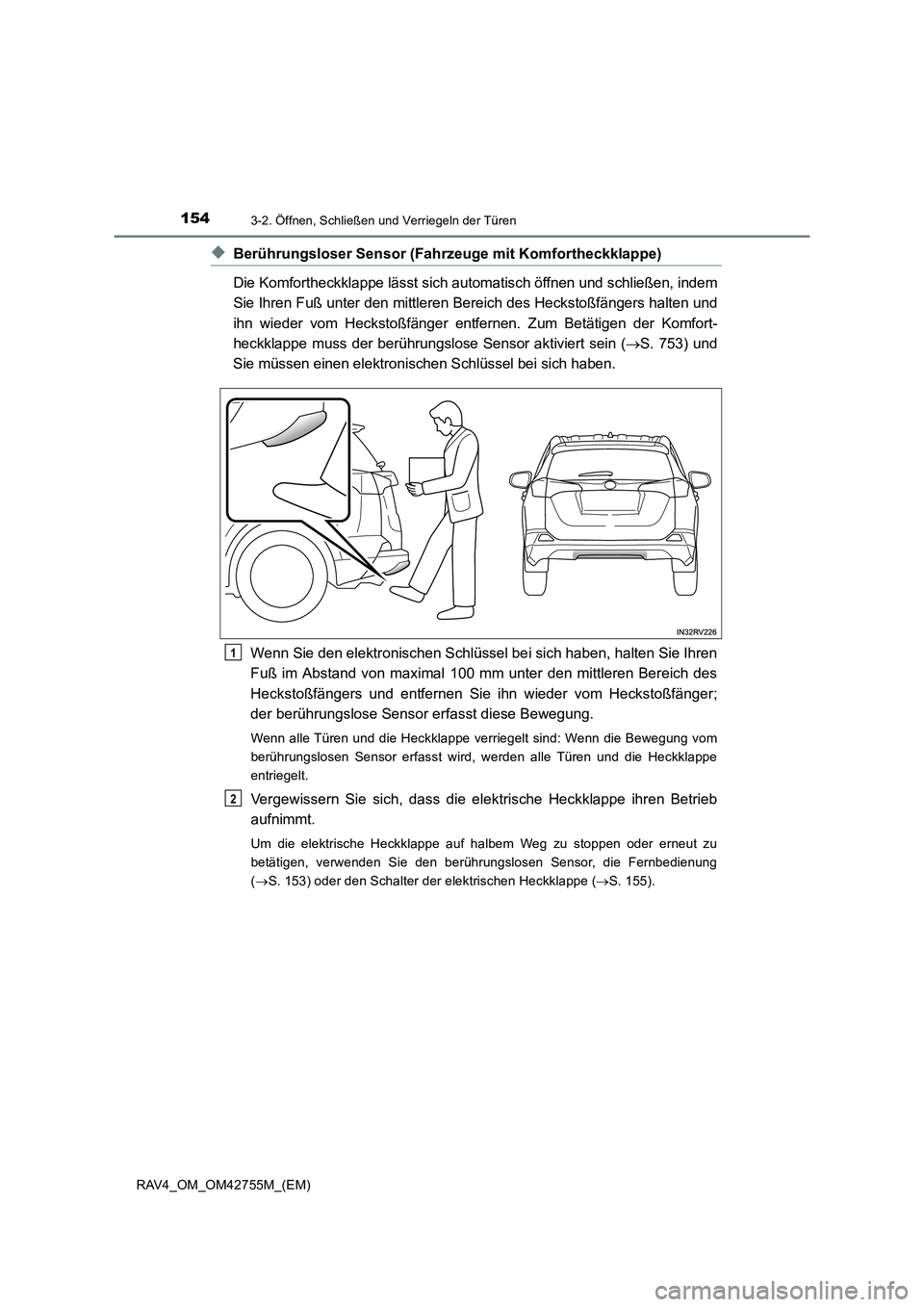

◆Berührungsloser Sensor (Fahrzeuge mit Komfortheckklappe)
Die Komfortheckklappe lässt sich automatisch öffnen und schließen, indem
Sie Ihren Fuß unter den mittleren Bereich des Heckstoßfängers halten und
ihn wieder vom Heckstoßfänger entfernen. Zum Betätigen der Komfort-
heckklappe muss der berührungslose Sensor aktiviert sein (→S. 753) und
Sie müssen einen elektronischen Schlüssel bei sich haben.
Wenn Sie den elektronischen Schlüssel bei sich haben, halten Sie Ihren
Fuß im Abstand von maximal 100 mm unter den mittleren Bereich des
Heckstoßfängers und entfernen Sie ihn wieder vom Heckstoßfänger;
der berührungslose Sensor erfasst diese Bewegung.
Wenn alle Türen und die Heckklappe verriegelt sind: Wenn die Bewegung vom
berührungslosen Sensor erfasst wird, werden alle Türen und die Heckklappe
entriegelt.
Vergewissern Sie sich, dass die elektrische Heckklappe ihren Betrieb
aufnimmt.
Um die elektrische Heckklappe auf halbem Weg zu stoppen oder erneut zu
betätigen, verwenden Sie den berührungslosen Sensor, die Fernbedienung
(→ S. 153) oder den Schalter der elektrischen Heckklappe ( →S. 155).
1
2

1593-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)

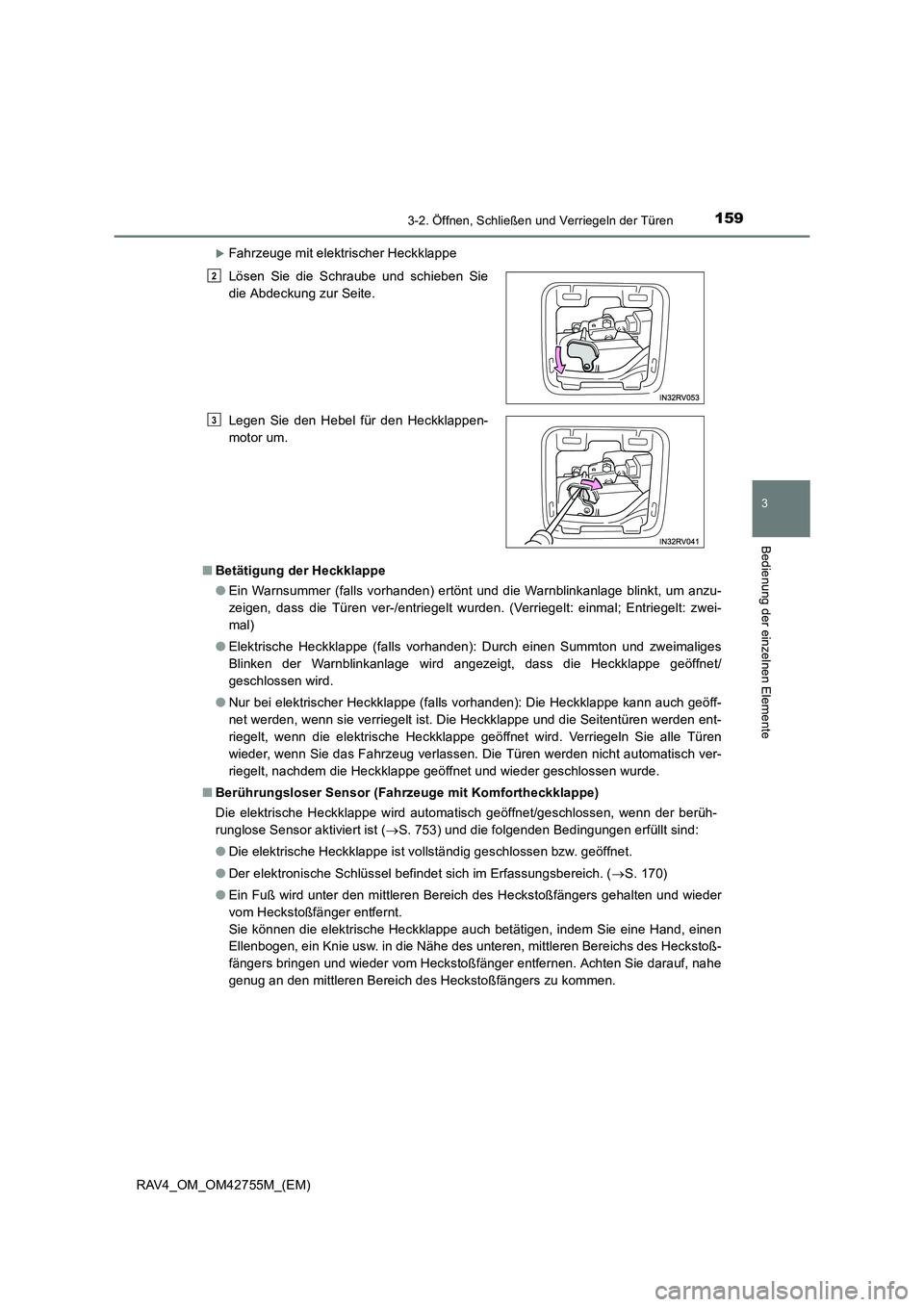

XFahrzeuge mit elektrischer Heckklappe
■ Betätigung der Heckklappe
●Ein Warnsummer (falls vorhanden) ertönt und die Warnblinkanlage blinkt, um anzu-
zeigen, dass die Türen ver-/entriegelt wurden. (Verriegelt: einmal; Entriegelt: zwei-
mal)
● Elektrische Heckklappe (falls vorhanden): Durch einen Summton und zweimaliges
Blinken der Warnblinkanlage wird angezeigt, dass die Heckklappe geöffnet/
geschlossen wird.
● Nur bei elektrischer Heckklappe (falls vorhanden): Die Heckklappe kann auch geöff-
net werden, wenn sie verriegelt ist. Die Heckklappe und die Seitentüren werden ent-
riegelt, wenn die elektrische Heckklappe geöffnet wird. Verriegeln Sie alle Türen
wieder, wenn Sie das Fahrzeug verlassen. Die Türen werden nicht automatisch ver-
riegelt, nachdem die Heckklappe geöffnet und wieder geschlossen wurde.
■ Berührungsloser Sensor (Fahrzeuge mit Komfortheckklappe)
Die elektrische Heckklappe wird automatisch geöffnet/geschlossen, wenn der berüh-
runglose Sensor aktiviert ist ( →S. 753) und die folgenden Bedingungen erfüllt sind:
● Die elektrische Heckklappe ist vollständig geschlossen bzw. geöffnet.
● Der elektronische Schlüssel befindet sich im Erfassungsbereich. ( →S. 170)
● Ein Fuß wird unter den mittleren Bereich des Heckstoßfängers gehalten und wieder
vom Heckstoßfänger entfernt.
Sie können die elektrische Heckklappe auch betätigen, indem Sie eine Hand, einen
Ellenbogen, ein Knie usw. in die Nähe des unteren, mittleren Bereichs des Heckstoß-
fängers bringen und wieder vom Heckstoßfänger entfernen. Achten Sie darauf, nahe
genug an den mittleren Bereich des Heckstoßfängers zu kommen. Lösen Sie die Schraube und schieben Sie
die Abdeckung zur Seite.
Legen Sie den Hebel für den Heckklappen-
motor um.
2
3

1613-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)■

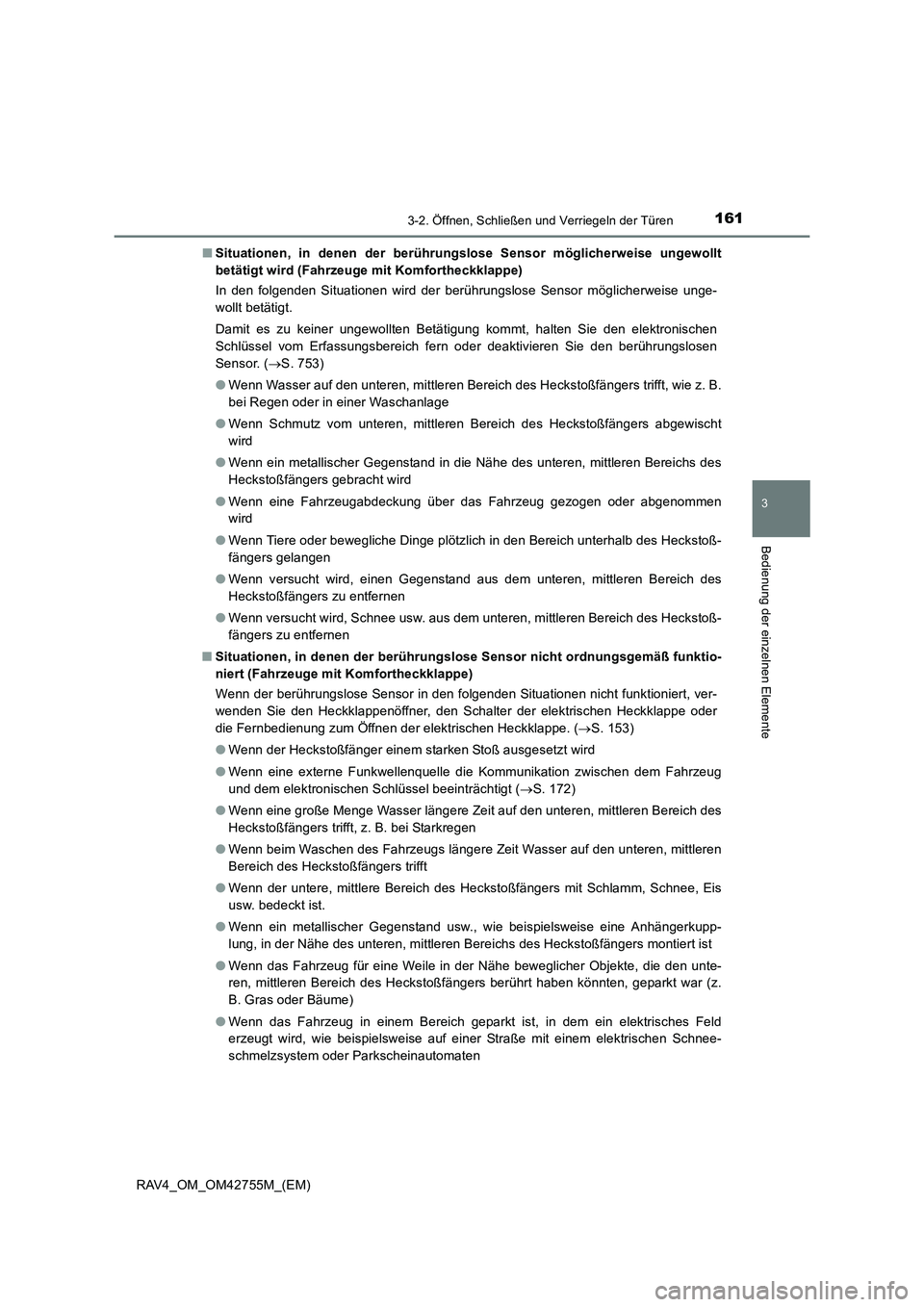

Situationen, in denen der berührungslose Sensor möglicherweise ungewollt
betätigt wird (Fahrzeuge mit Komfortheckklappe)
In den folgenden Situationen wird der berührungslose Sensor möglicherweise unge-
wollt betätigt.
Damit es zu keiner ungewollten Betätigung kommt, halten Sie den elektronischen
Schlüssel vom Erfassungsbereich fern oder deaktivieren Sie den berührungslosen
Sensor. ( →S. 753)
● Wenn Wasser auf den unteren, mittleren Bereich des Heckstoßfängers trifft, wie z. B.
bei Regen oder in einer Waschanlage
● Wenn Schmutz vom unteren, mittleren Bereich des Heckstoßfängers abgewischt
wird
● Wenn ein metallischer Gegenstand in die Nähe des unteren, mittleren Bereichs des
Heckstoßfängers gebracht wird
● Wenn eine Fahrzeugabdeckung über das Fahrzeug gezogen oder abgenommen
wird
● Wenn Tiere oder bewegliche Dinge plötzlich in den Bereich unterhalb des Heckstoß-
fängers gelangen
● Wenn versucht wird, einen Gegenstand aus dem unteren, mittleren Bereich des
Heckstoßfängers zu entfernen
● Wenn versucht wird, Schnee usw. aus dem unteren, mittleren Bereich des Heckstoß-
fängers zu entfernen
■ Situationen, in denen der berührungslose Sensor nicht ordnungsgemäß funktio-
niert (Fahrzeuge mit Komfortheckklappe)
Wenn der berührungslose Sensor in den folgenden Situationen nicht funktioniert, ver-
wenden Sie den Heckklappenöffner, den Schalter der elektrischen Heckklappe oder
die Fernbedienung zum Öffnen der elektrischen Heckklappe. ( →S. 153)
● Wenn der Heckstoßfänger einem starken Stoß ausgesetzt wird
● Wenn eine externe Funkwellenquelle die Kommunikation zwischen dem Fahrzeug
und dem elektronischen Schlüssel beeinträchtigt ( →S. 172)
● Wenn eine große Menge Wasser längere Zeit auf den unteren, mittleren Bereich des
Heckstoßfängers trifft, z. B. bei Starkregen
● Wenn beim Waschen des Fahrzeugs längere Zeit Wasser auf den unteren, mittleren
Bereich des Heckstoßfängers trifft
● Wenn der untere, mittlere Bereich des Heckstoßfängers mit Schlamm, Schnee, Eis
usw. bedeckt ist.
● Wenn ein metallischer Gegenstand usw., wie beispielsweise eine Anhängerkupp-
lung, in der Nähe des unteren, mittleren Bereichs des Heckstoßfängers montiert ist
● Wenn das Fahrzeug für eine Weile in der Nähe beweglicher Objekte, die den unte-
ren, mittleren Bereich des Heckstoßfängers berührt haben könnten, geparkt war (z.
B. Gras oder Bäume)
● Wenn das Fahrzeug in einem Bereich geparkt ist, in dem ein elektrisches Feld
erzeugt wird, wie beispielsweise auf einer Straße mit einem elektrischen Schnee-
schmelzsystem oder Parkscheinautomaten

1663-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42755M_(EM)

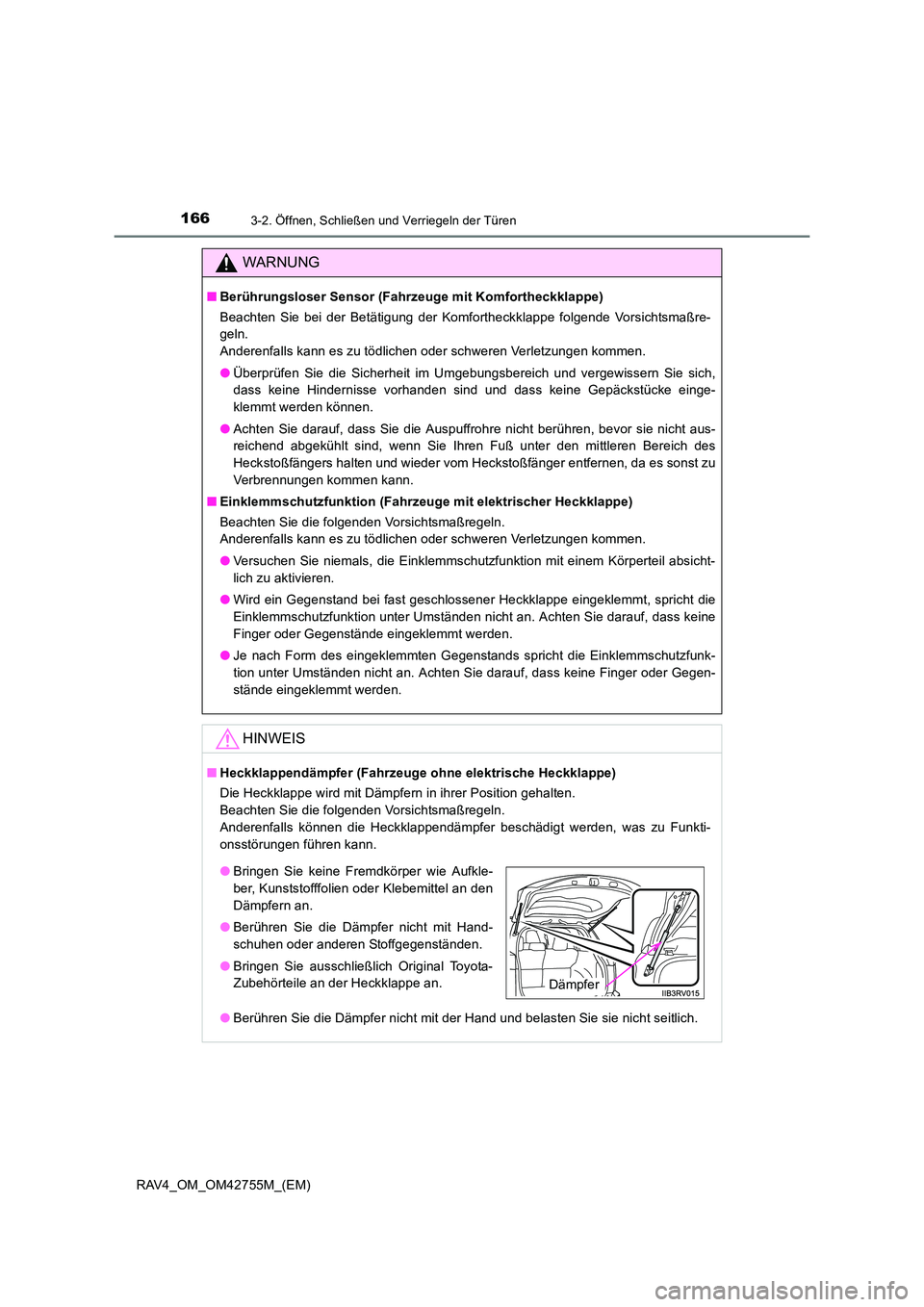

WARNUNG
■Berührungsloser Sensor (Fahrzeuge mit Komfortheckklappe)
Beachten Sie bei der Betätigung der Komfortheckklappe folgende Vorsichtsmaßre-
geln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Überprüfen Sie die Sicherheit im Umgebungsbereich und vergewissern Sie sich,
dass keine Hindernisse vorhanden sind und dass keine Gepäckstücke einge-
klemmt werden können.
● Achten Sie darauf, dass Sie die Auspuffrohre nicht berühren, bevor sie nicht aus-
reichend abgekühlt sind, wenn Sie Ihren Fuß unter den mittleren Bereich des
Heckstoßfängers halten und wieder vom Heckstoßfänger entfernen, da es sonst zu
Verbrennungen kommen kann.
■ Einklemmschutzfunktion (Fahrzeuge mit elektrischer Heckklappe)
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Versuchen Sie niemals, die Einklemmschutzfunktion mit einem Körperteil absicht-
lich zu aktivieren.
● Wird ein Gegenstand bei fast geschlossener Heckklappe eingeklemmt, spricht die
Einklemmschutzfunktion unter Umständen nicht an. Achten Sie darauf, dass keine
Finger oder Gegenstände eingeklemmt werden.
● Je nach Form des eingeklemmten Gegenstands spricht die Einklemmschutzfunk-
tion unter Umständen nicht an. Achten Sie darauf, dass keine Finger oder Gegen-
stände eingeklemmt werden.
HINWEIS
■Heckklappendämpfer (Fahrzeuge ohne elektrische Heckklappe)
Die Heckklappe wird mit Dämpfern in ihrer Position gehalten.
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können die Heckklappendämpfer beschädigt werden, was zu Funkti-
onsstörungen führen kann.
●Berühren Sie die Dämpfer nicht mit der Hand und belasten Sie sie nicht seitlich.
●Bringen Sie keine Fremdkörper wie Aufkle-
ber, Kunststofffolien oder Klebemittel an den
Dämpfern an.
● Berühren Sie die Dämpfer nicht mit Hand-
schuhen oder anderen Stoffgegenständen.
● Bringen Sie ausschließlich Original Toyota-
Zubehörteile an der Heckklappe an.
Dämpfer

1673-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)
HINWEIS

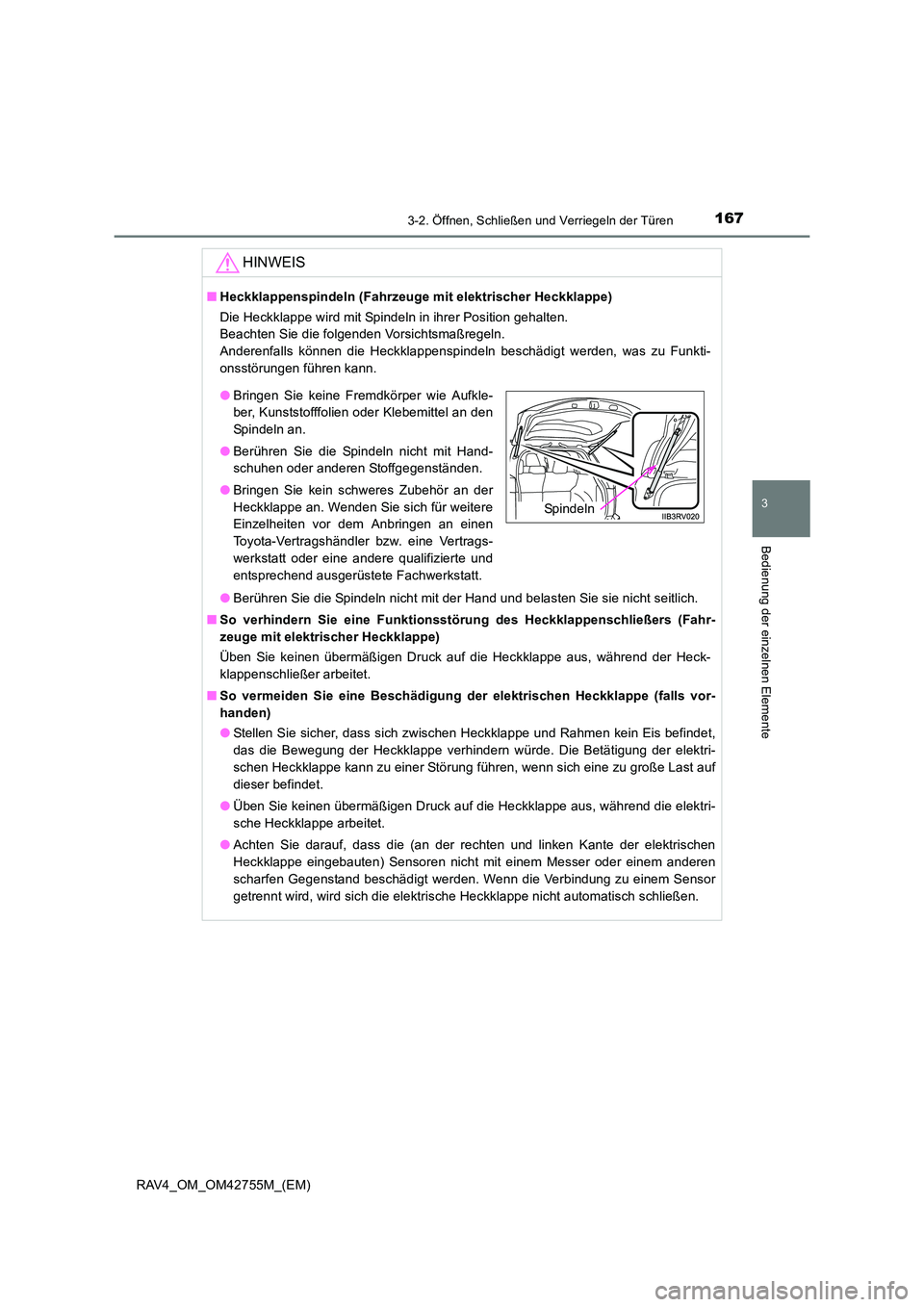

■Heckklappenspindeln (Fahrzeuge mit elektrischer Heckklappe)
Die Heckklappe wird mit Spindeln in ihrer Position gehalten.
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können die Heckklappenspindeln beschädigt werden, was zu Funkti-
onsstörungen führen kann.
●Berühren Sie die Spindeln nicht mit der Hand und belasten Sie sie nicht seitlich.
■ So verhindern Sie eine Funktionsstörung des Heckklappenschließers (Fahr-
zeuge mit elektrischer Heckklappe)
Üben Sie keinen übermäßigen Druck auf die Heckklappe aus, während der Heck-
klappenschließer arbeitet.
■ So vermeiden Sie eine Beschädigung der elektrischen Heckklappe (falls vor-
handen)
●Stellen Sie sicher, dass sich zwischen Heckklappe und Rahmen kein Eis befindet,
das die Bewegung der Heckklappe verhindern würde. Die Betätigung der elektri-
schen Heckklappe kann zu einer Störung führen, wenn sich eine zu große Last auf
dieser befindet.
● Üben Sie keinen übermäßigen Druck auf die Heckklappe aus, während die elektri-
sche Heckklappe arbeitet.
● Achten Sie darauf, dass die (an der rechten und linken Kante der elektrischen
Heckklappe eingebauten) Sensoren nicht mit einem Messer oder einem anderen
scharfen Gegenstand beschädigt werden. Wenn die Verbindung zu einem Sensor
getrennt wird, wird sich die elektrische Heckklappe nicht automatisch schließen.
●Bringen Sie keine Fremdkörper wie Aufkle-
ber, Kunststofffolien oder Klebemittel an den
Spindeln an.
● Berühren Sie die Spindeln nicht mit Hand-
schuhen oder anderen Stoffgegenständen.
● Bringen Sie kein schweres Zubehör an der
Heckklappe an. Wenden Sie sich für weitere
Einzelheiten vor dem Anbringen an einen
Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
Spindeln

1683-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42755M_(EM)
HINWEIS
■Vorsichtsmaßregeln in Bezug auf den berührungslosen Sensor (Fahrzeuge mit
Komfortheckklappe)
Der berührungslose Sensor befindet sich hinter dem unteren, mittleren Bereich des
Heckstoßfängers. Beachten Sie Folgendes, um sicherstellen, dass die Komfortheck-
klappe ordnungsgemäß funktioniert:
●Halten Sie den unteren, mittleren Bereich des Heckstoßfängers stets sauber.
Wenn der untere, mittlere Bereich des Heckstoßfängers verschmutzt oder mit
Schnee bedeckt ist, funktioniert der berührungslose Sensor eventuell nicht. Entfer-
nen Sie in diesem Fall den Schmutz bzw. Schnee, bewegen Sie das Fahrzeug an
eine andere Stelle und prüfen Sie, ob der berührungslose Sensor funktioniert.
Falls er nicht funktioniert, lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
● Bringen Sie auf den unteren, mittleren Bereich des Heckstoßfängers keine
Beschichtungen mit selbstreinigendem (hydrophilem) Effekt oder andere Beschich-
tungen auf.
● Parken Sie das Fahrzeug nicht in der Nähe beweglicher Objekte, die den unteren,
mittleren Bereich des Heckstoßfängers berühren könnten (z. B. Gras oder Bäume).
Wenn das Fahrzeug für eine Weile in der Nähe beweglicher Objekte, die den unte-
ren, mittleren Bereich des Heckstoßfängers berührt haben könnten, geparkt war (z.
B. Gras oder Bäume), funktioniert der berührungslose Sensor unter Umständen
nicht. Bewegen Sie das Fahrzeug in diesem Fall an eine andere Stelle und prüfen
Sie, ob der berührungslose Sensor funktioniert. Falls er nicht funktioniert, lassen
Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
● Setzen Sie den berührungslosen Sensor und den angrenzenden Bereich keinen
starken Stößen aus.
Wenn der berührungslose Sensor oder der angrenzende Bereich einem starken
Stoß ausgesetzt wurde, funktioniert der berührungslose Sensor eventuell nicht
ordnungsgemäß. Falls der berührungslose Sensor in den folgenden Fällen nicht
funktioniert, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt überprüfen.
• Der berührungslose Sensor oder der angrenzende Bereich wurde einem star-
ken Stoß ausgesetzt.
• Der untere, mittlere Bereich des Heckstoßfängers ist zerkratzt oder beschädigt.

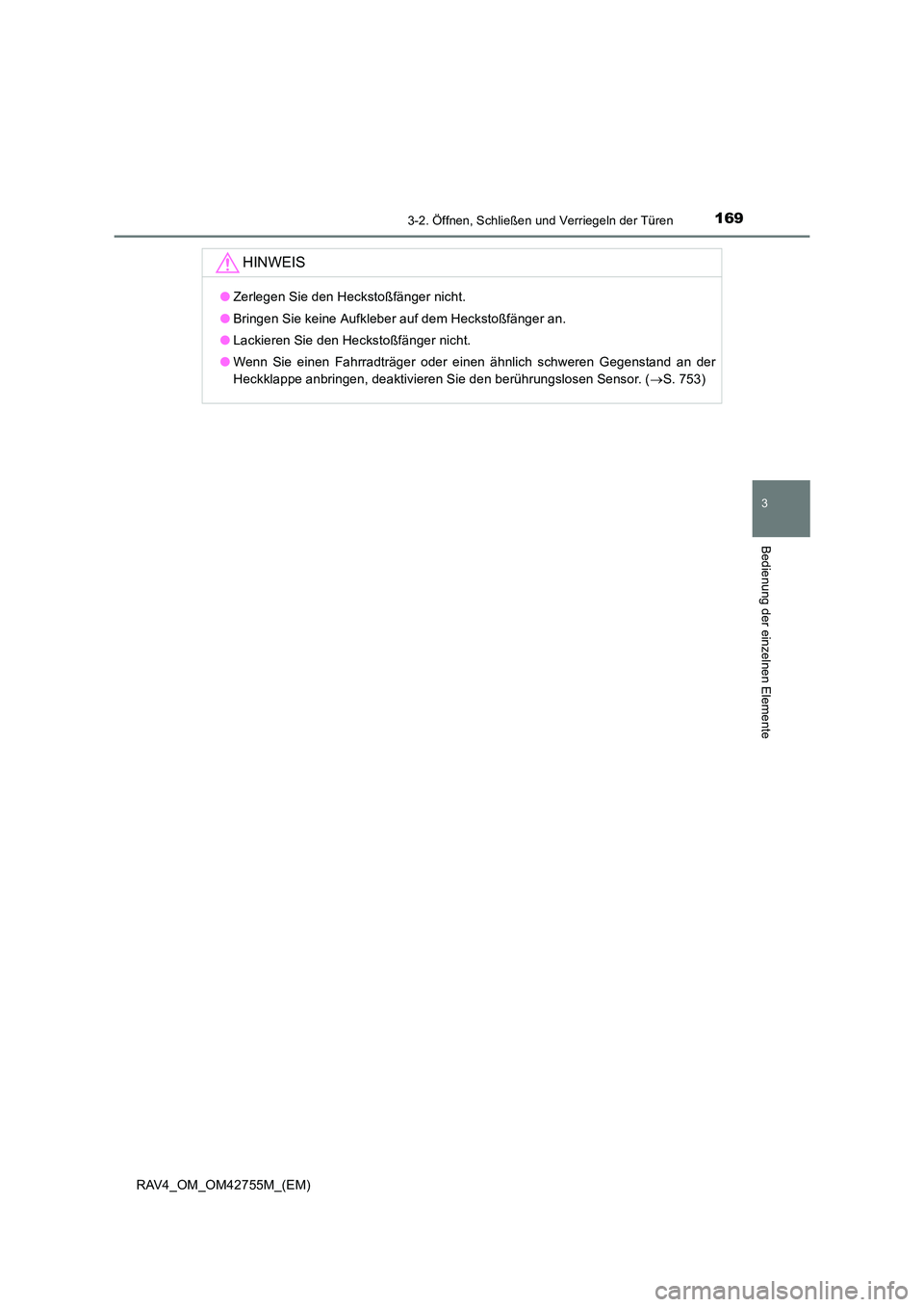

1693-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)
HINWEIS
●Zerlegen Sie den Heckstoßfänger nicht.
● Bringen Sie keine Aufkleber auf dem Heckstoßfänger an.
● Lackieren Sie den Heckstoßfänger nicht.
● Wenn Sie einen Fahrradträger oder einen ähnlich schweren Gegenstand an der
Heckklappe anbringen, deaktivieren Sie den berührungslosen Sensor. ( →S. 753)
