1733-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)●
Wenn eine Tönungsfolie mit metallischen Komponenten oder metallische Gegen-
stände an der Heckscheibe angebracht sind
● Wenn der elektronische Schlüssel in der Nähe eines Ladegerätes oder eines ande-
ren elektronischen Geräts abgelegt wird
■ Anmerkungen zur Zugangsfunktion
●Selbst wenn sich der elektronische Schlüssel innerhalb des Wirkungsbereichs
(Erfassungsbereichs) befindet, arbeitet das System in folgenden Fällen möglicher-
weise nicht ordnungsgemäß:
• Der elektronische Schlüssel befindet sich beim Ver- oder Entriegeln der Türen zu
nahe am Fenster oder am Türaußengriff, zu nahe am Boden oder zu hoch oben.
• Der elektronische Schlüssel befindet sich beim Öffnen der Heckklappe zu nahe am Boden, zu hoch oben oder zu dicht am Mittelpunkt des Heckstoßfängers.
• Der elektronische Schlüssel befindet sich beim Starten des Motors oder beim Ändern der Modi des Motorschalters auf der Instrumententafel, auf der Gepäck-
raumabdeckung, auf dem Boden, in einem Türfach oder im Handschuhfach.
● Legen Sie den elektronischen Schlüssel nicht oben auf der Instrumententafel oder in
der Nähe der Türfächer ab, wenn Sie das Fahrzeug verlassen. Abhängig von den
Empfangsbedingungen für die Funkwellen kann er eventuell von der Antenne außer-
halb des Innenraums erfasst werden, so dass die Türen von außen verriegelt werden
können und der elektronische Schlüssel im Fahrzeug eingeschlossen werden
könnte.
● Solange sich der elektronische Schlüssel innerhalb des Wirkungsbereichs befindet,
können die Türen von jeder beliebigen Person ver- oder entriegelt werden. Zum Ent-
riegeln können jedoch nur die Türen verwendet werden, die den elektronischen
Schlüssel erfassen.
● Selbst wenn sich der elektronische Schlüssel nicht im Fahrzeug befindet, kann der
Motor möglicherweise gestartet werden, wenn sich der elektronische Schlüssel in
Fensternähe befindet.
● Die Türen können sich eventuell selbsttätig ent- oder verriegeln, wenn eine große
Menge Wasser gegen den Türgriff spritzt, z. B. bei Regen oder in einer Waschan-
lage, während sich der elektronische Schlüssel im Wirkungsbereich befindet. (Nach
ca. 30 Sekunden werden die Türen automatisch wieder verriegelt, wenn sie weder
geöffnet noch geschlossen wurden.)
● Wird die Fernbedienung zum Verriegeln der Türen verwendet, während sich der
elektronische Schlüssel in der Nähe des Fahrzeugs befindet, kann es sein, dass die
Türen durch die Zugangsfunktion nicht entriegelt werden. (Verwenden Sie zum Ent-
riegeln der Türen die Fernbedienung.)
● Wenn Sie den Türgriff-Verriegelungssensor berühren und dabei Handschuhe tragen,
kann der Sensor verzögert oder gar nicht ansprechen. Ziehen Sie die Handschuhe
aus und berühren Sie den Verriegelungssensor erneut.
● Wenn Sie die Türen mit dem Verriegelungssensor verriegeln, werden bis zu zweimal
hintereinander Erkennungssignale ausgegeben. Danach werden keine Erkennungs-
signale mehr ausgegeben. (Falls vorhanden)

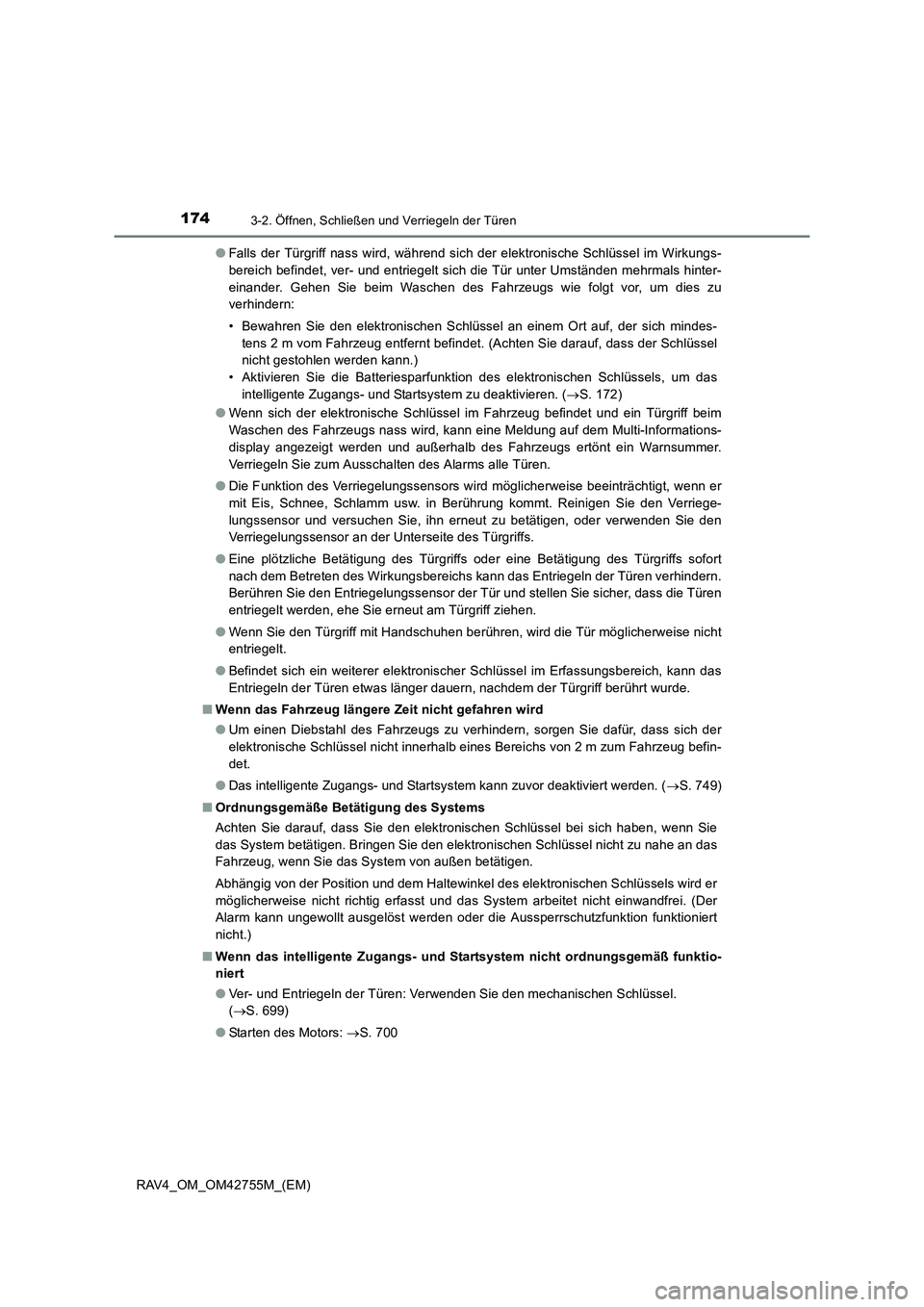

1743-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42755M_(EM)●
Falls der Türgriff nass wird, während sich der elektronische Schlüssel im Wirkungs-
bereich befindet, ver- und entriegelt sich die Tür unter Umständen mehrmals hinter-
einander. Gehen Sie beim Waschen des Fahrzeugs wie folgt vor, um dies zu
verhindern:
• Bewahren Sie den elektronischen Schlüssel an einem Ort auf, der sich mindes-
tens 2 m vom Fahrzeug entfernt befindet. (Achten Sie darauf, dass der Schlüssel
nicht gestohlen werden kann.)
• Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das intelligente Zugangs- und Startsystem zu deaktivieren. ( →S. 172)
● Wenn sich der elektronische Schlüssel im Fahrzeug befindet und ein Türgriff beim
Waschen des Fahrzeugs nass wird, kann eine Meldung auf dem Multi-Informations-
display angezeigt werden und außerhalb des Fahrzeugs ertönt ein Warnsummer.
Verriegeln Sie zum Ausschalten des Alarms alle Türen.
● Die Funktion des Verriegelungssensors wird möglicherweise beeinträchtigt, wenn er
mit Eis, Schnee, Schlamm usw. in Berührung kommt. Reinigen Sie den Verriege-
lungssensor und versuchen Sie, ihn erneut zu betätigen, oder verwenden Sie den
Verriegelungssensor an der Unterseite des Türgriffs.
● Eine plötzliche Betätigung des Türgriffs oder eine Betätigung des Türgriffs sofort
nach dem Betreten des Wirkungsbereichs kann das Entriegeln der Türen verhindern.
Berühren Sie den Entriegelungssensor der Tür und stellen Sie sicher, dass die Türen
entriegelt werden, ehe Sie erneut am Türgriff ziehen.
● Wenn Sie den Türgriff mit Handschuhen berühren, wird die Tür möglicherweise nicht
entriegelt.
● Befindet sich ein weiterer elektronischer Schlüssel im Erfassungsbereich, kann das
Entriegeln der Türen etwas länger dauern, nachdem der Türgriff berührt wurde.
■ Wenn das Fahrzeug längere Zeit nicht gefahren wird
●Um einen Diebstahl des Fahrzeugs zu verhindern, sorgen Sie dafür, dass sich der
elektronische Schlüssel nicht innerhalb eines Bereichs von 2 m zum Fahrzeug befin-
det.
● Das intelligente Zugangs- und Startsystem kann zuvor deaktiviert werden. ( →S. 749)
■ Ordnungsgemäße Betätigung des Systems
Achten Sie darauf, dass Sie den elektronischen Schlüssel bei sich haben, wenn Sie
das System betätigen. Bringen Sie den elektronischen Schlüssel nicht zu nahe an das
Fahrzeug, wenn Sie das System von außen betätigen.
Abhängig von der Position und dem Haltewinkel des elektronischen Schlüssels wird er
möglicherweise nicht richtig erfasst und das System arbeitet nicht einwandfrei. (Der
Alarm kann ungewollt ausgelöst werden oder die Aussperrschutzfunktion funktioniert
nicht.)
■ Wenn das intelligente Zugangs- und Startsystem nicht ordnungsgemäß funktio-
niert
●Ver- und Entriegeln der Türen: Verwenden Sie den mechanischen Schlüssel.
(→ S. 699)
● Starten des Motors: →S. 700

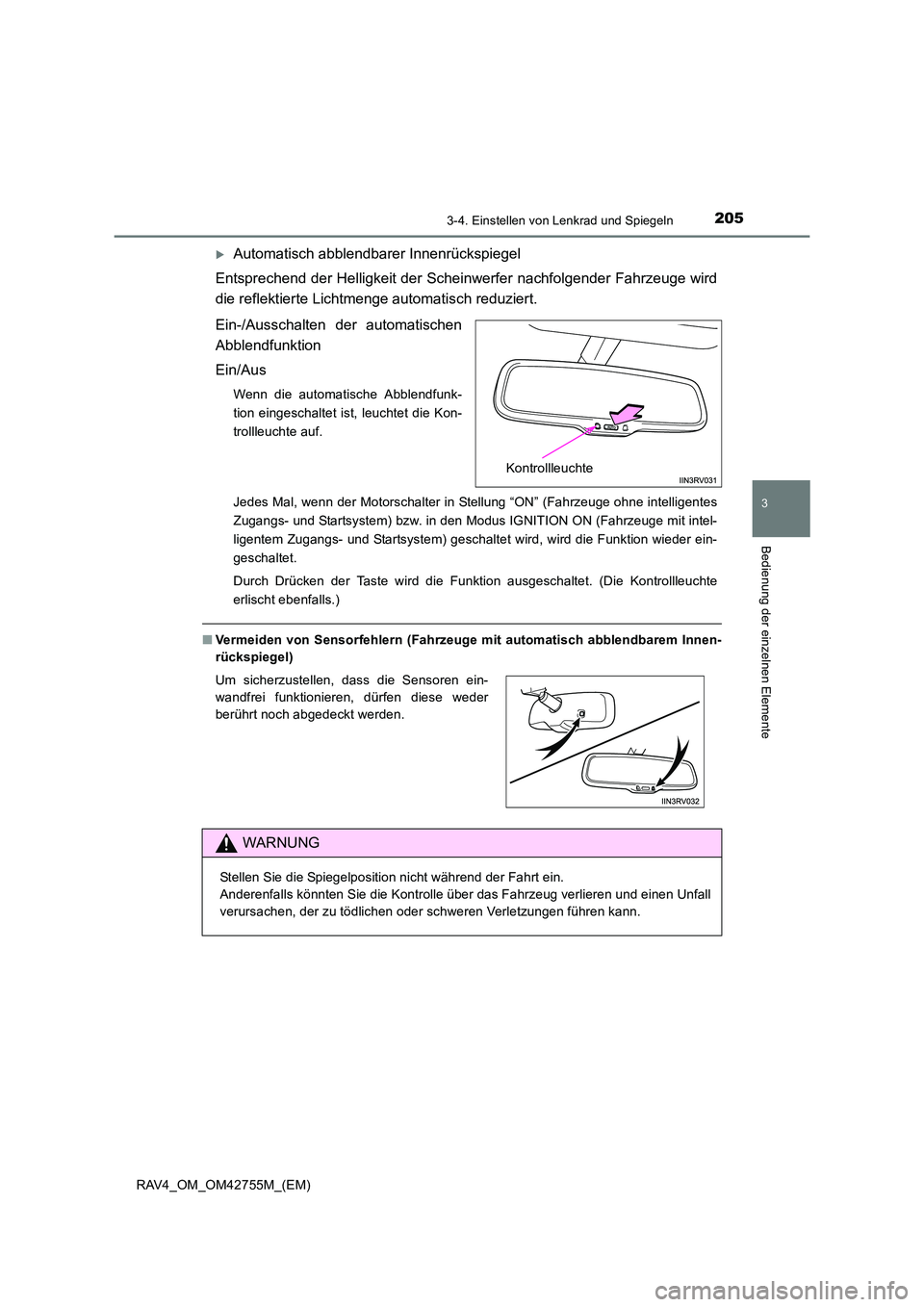

2053-4. Einstellen von Lenkrad und Spiegeln
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)
XAutomatisch abblendbarer Innenrückspiegel
Entsprechend der Helligkeit der Sc heinwerfer nachfolgender Fahrzeuge wird
die reflektierte Lichtmenge automatisch reduziert.
Ein-/Ausschalten der automatischen
Abblendfunktion
Ein/Aus
Wenn die automatische Abblendfunk-
tion eingeschaltet ist, leuchtet die Kon-
trollleuchte auf.
Jedes Mal, wenn der Motorschalter in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. in den Modus IGNITION ON (Fahrzeuge mit intel-
ligentem Zugangs- und Startsystem) geschaltet wird, wird die Funktion wieder ein-
geschaltet.
Durch Drücken der Taste wird die Funktion ausgeschaltet. (Die Kontrollleuchte
erlischt ebenfalls.)
■ Vermeiden von Sensorfehlern (Fahrzeuge mit automatisch abblendbarem Innen-
rückspiegel)
Kontrollleuchte
Um sicherzustellen, dass die Sensoren ein-
wandfrei funktionieren, dürfen diese weder
berührt noch abgedeckt werden.
WARNUNG
Stellen Sie die Spiegelposition nicht während der Fahrt ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.

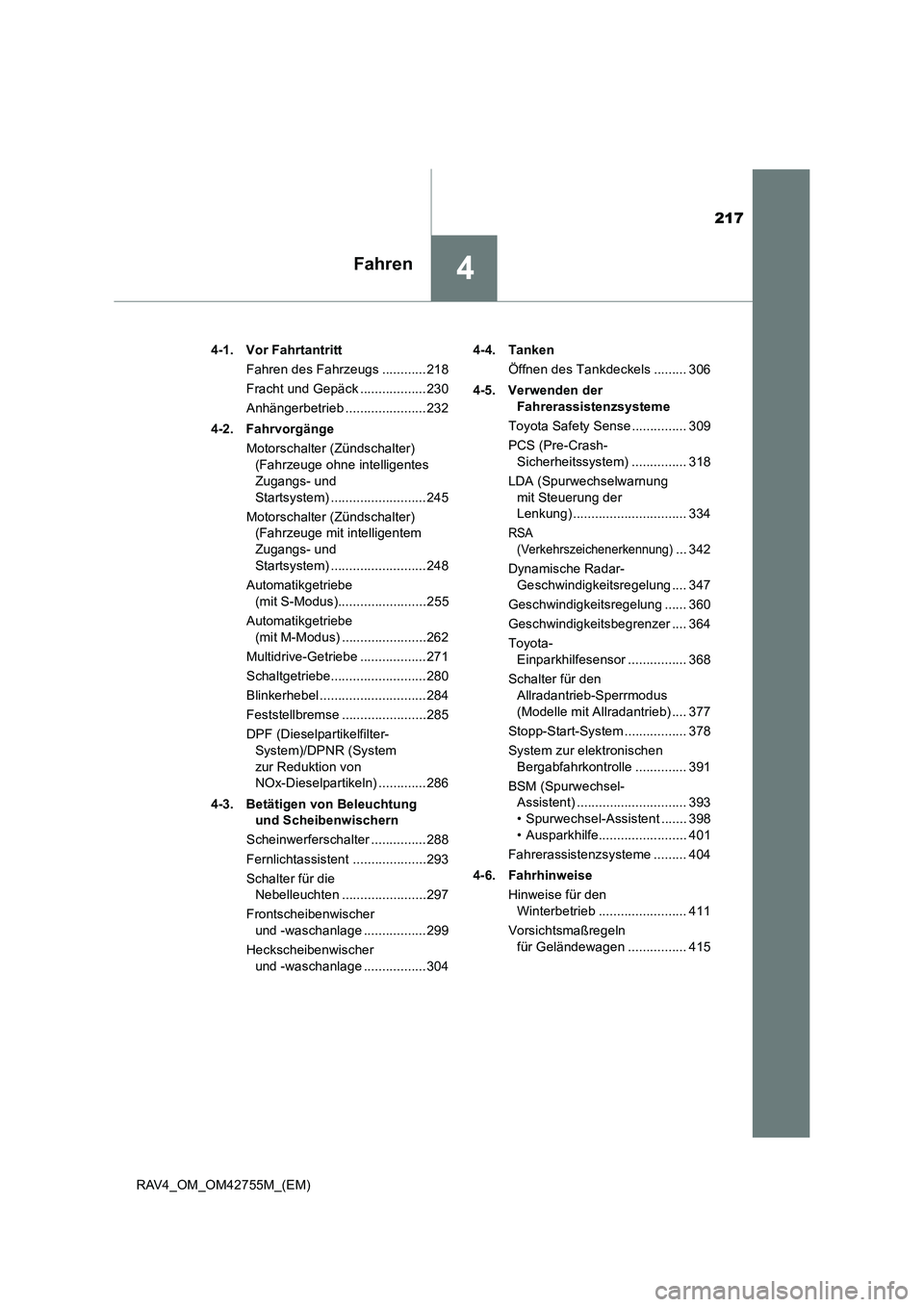

217
4Fahren
RAV4_OM_OM42755M_(EM)4-1. Vor Fahrtantritt
Fahren des Fahrzeugs ............218
Fracht und Gepäck ..................230
Anhängerbetrieb ......................232
4-2. Fahrvorgänge Motorschalter (Zündschalter) (Fahrzeuge ohne intelligentes
Zugangs- und
Startsystem) ..........................245
Motorschalter (Zündschalter) (Fahrzeuge mit intelligentem
Zugangs- und
Startsystem) ..........................248
Automatikgetriebe (mit S-Modus)........................255
Automatikgetriebe (mit M-Modus) .......................262
Multidrive-Getriebe ..................271
Schaltgetriebe..........................280
Blinkerhebel .............................284
Feststellbremse .......................285
DPF (Dieselpartikelfilter- System)/DPNR (System
zur Reduktion von
NOx-Dieselpartikeln) .............286
4-3. Betätigen von Beleuchtung und Scheibenwischern
Scheinwerferschalter ...............288
Fernlichtassistent ....................293
Schalter für die Nebelleuchten .......................297
Frontscheibenwischer und -waschanlage .................299
Heckscheibenwischer und -waschanlage .................304 4-4. Tanken
Öffnen des Tankdeckels ......... 306
4-5. Verwenden der Fahrerassistenzsysteme
Toyota Safety Sense ............... 309
PCS (Pre-Crash- Sicherheitssystem) ............... 318
LDA (Spurwechselwarnung mit Steuerung der
Lenkung) ............................... 334
RSA (Verkehrszeichenerkennung)
... 342
Dynamische Radar- Geschwindigkeitsregelung .... 347
Geschwindigkeitsregelung ...... 360
Geschwindigkeitsbegrenzer .... 364
Toyota- Einparkhilfesensor ................ 368
Schalter für den Allradantrieb-Sperrmodus
(Modelle mit Allradantrieb) .... 377
Stopp-Start-System ................. 378
System zur elektronischen Bergabfahrkontrolle .............. 391
BSM (Spurwechsel- Assistent) .............................. 393
• Spurwechsel-Assistent ....... 398
• Ausparkhilfe........................ 401
Fahrerassistenzsysteme ......... 404
4-6. Fahrhinweise Hinweise für den Winterbetrieb ........................ 411
Vorsichtsmaßregeln für Geländewagen ................ 415

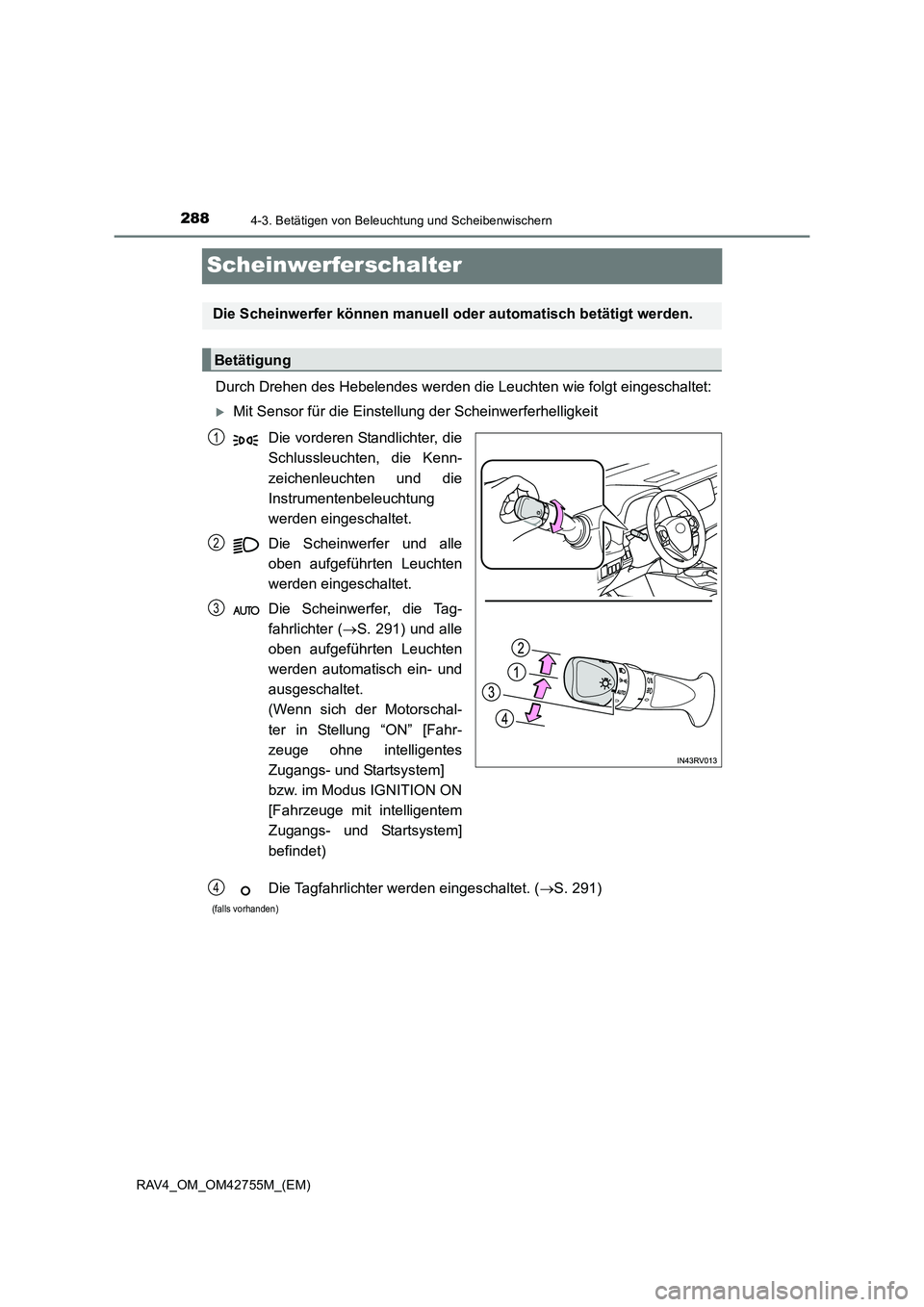

2884-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42755M_(EM)
Scheinwerferschalter
Durch Drehen des Hebelendes werden die Leuchten wie folgt eingeschaltet:
XMit Sensor für die Einstellung der ScheinwerferhelligkeitDie vorderen Standlichter, die
Schlussleuchten, die Kenn-
zeichenleuchten und die
Instrumentenbeleuchtung
werden eingeschaltet.
Die Scheinwerfer und alle
oben aufgeführten Leuchten
werden eingeschaltet.
Die Scheinwerfer, die Tag-
fahrlichter ( →S. 291) und alle
oben aufgeführten Leuchten
werden automatisch ein- und
ausgeschaltet.
(Wenn sich der Motorschal-
ter in Stellung “ON” [Fahr-
zeuge ohne intelligentes
Zugangs- und Startsystem]
bzw. im Modus IGNITION ON
[Fahrzeuge mit intelligentem
Zugangs- und Startsystem]
befindet)
Die Scheinwerfer können manuell oder automatisch betätigt werden.
Betätigung
1
2
3
Die Tagfahrlichter werden eingeschaltet. ( →S. 291)4
(falls vorhanden)

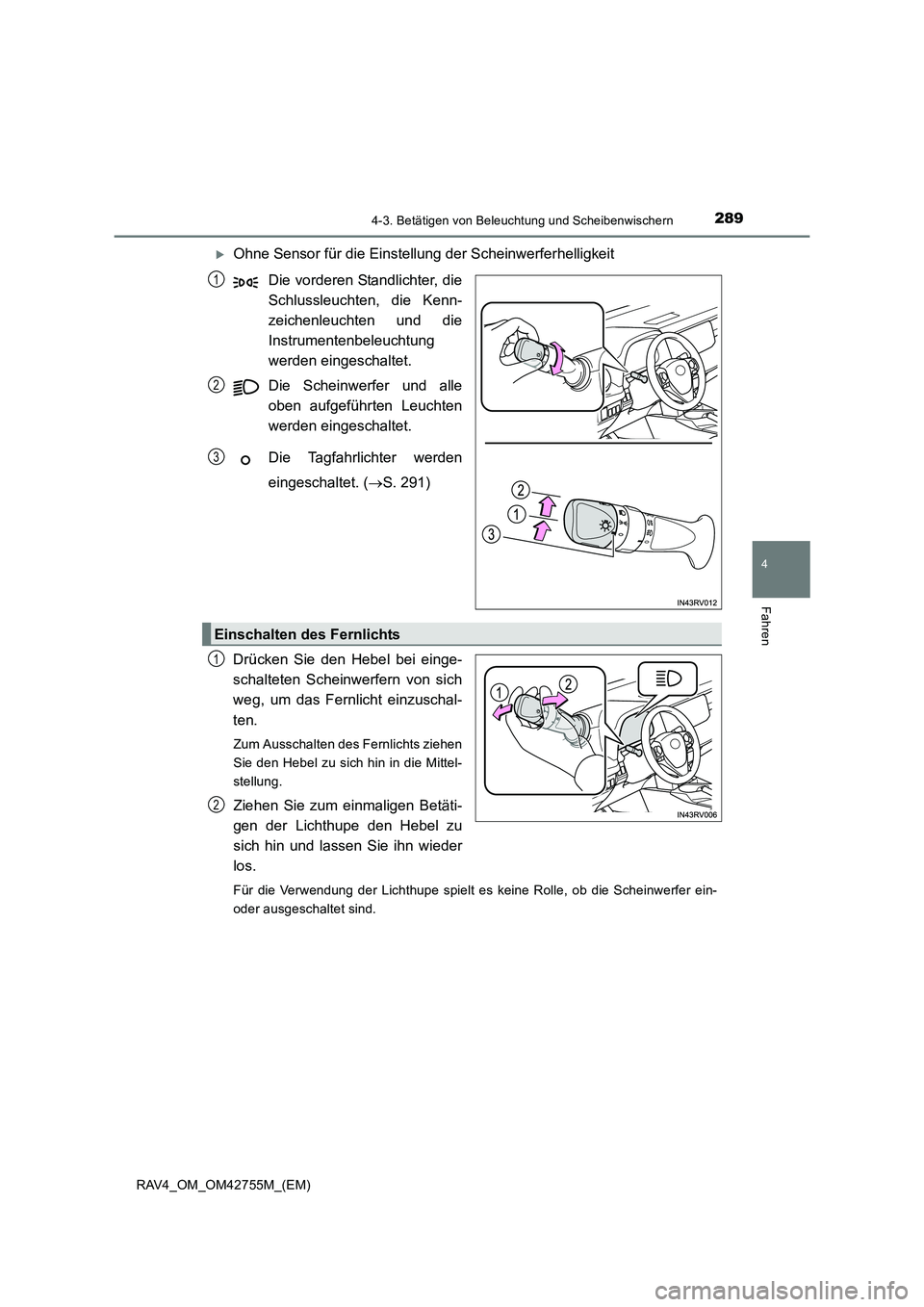

2894-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42755M_(EM)
XOhne Sensor für die Einstellung der Scheinwerferhelligkeit
Die vorderen Standlichter, die
Schlussleuchten, die Kenn-
zeichenleuchten und die
Instrumentenbeleuchtung
werden eingeschaltet.
Die Scheinwerfer und alle
oben aufgeführten Leuchten
werden eingeschaltet.
Die Tagfahrlichter werden
eingeschaltet. ( →S. 291)
Drücken Sie den Hebel bei einge-
schalteten Scheinwerfern von sich
weg, um das Fernlicht einzuschal-
ten.
Zum Ausschalten des Fernlichts ziehen
Sie den Hebel zu sich hin in die Mittel-
stellung.
Ziehen Sie zum einmaligen Betäti-
gen der Lichthupe den Hebel zu
sich hin und lassen Sie ihn wieder
los.
Für die Verwendung der Lichthupe spielt es keine Rolle, ob die Scheinwerfer ein-
oder ausgeschaltet sind.
1
2
3
Einschalten des Fernlichts
1
2

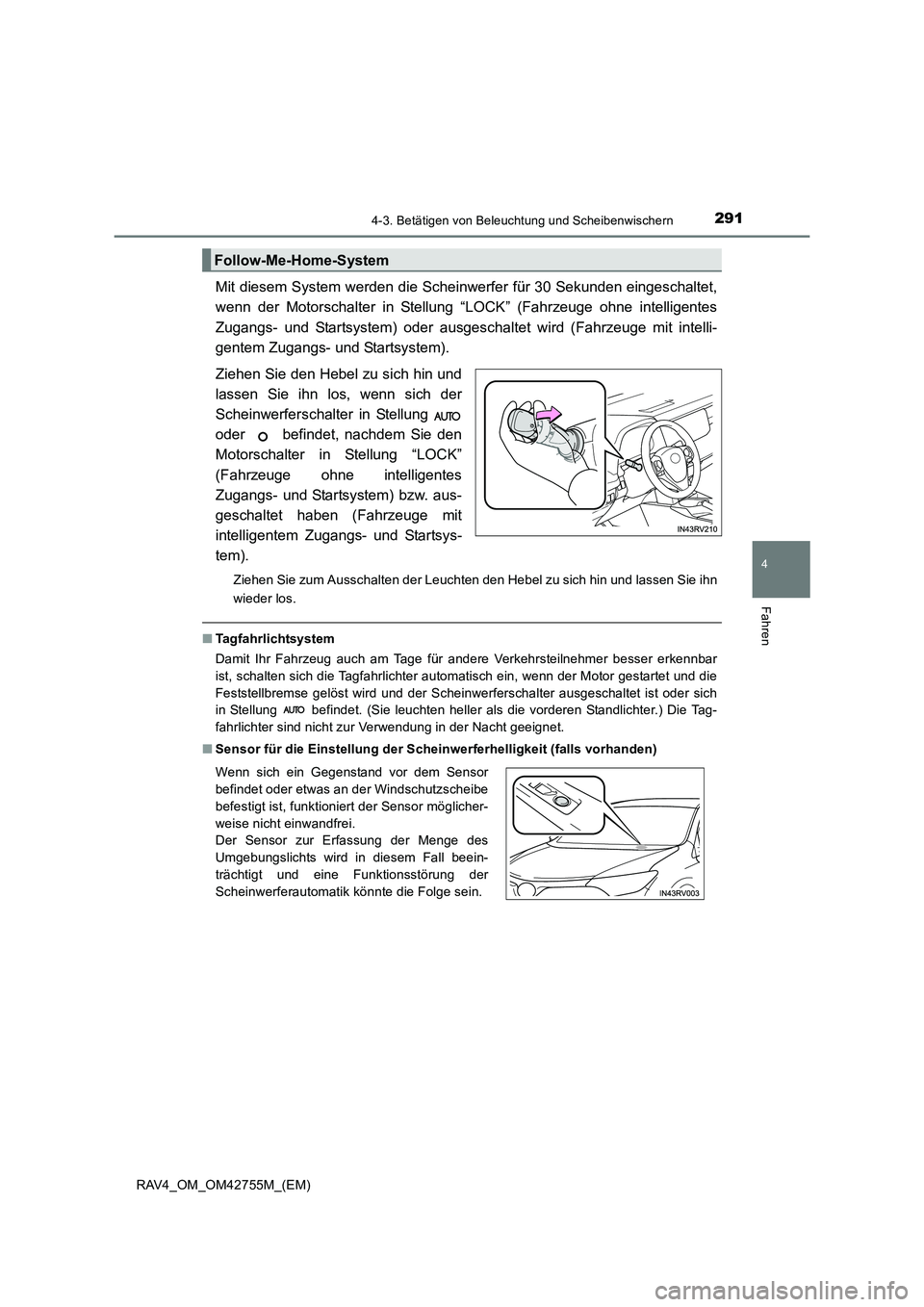

2914-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42755M_(EM)
Mit diesem System werden die Scheinwerfer für 30 Sekunden eingeschaltet,
wenn der Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) oder ausgeschaltet wird (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem).
Ziehen Sie den Hebel zu sich hin und
lassen Sie ihn los, wenn sich der
Scheinwerferschalter in Stellung
oder befindet, nachdem Sie den
Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. aus-
geschaltet haben (Fahrzeuge mit
intelligentem Zugangs- und Startsys-
tem).
Ziehen Sie zum Ausschalten der Leuchten den Hebel zu sich hin und lassen Sie ihn
wieder los.
■Tagfahrlichtsystem
Damit Ihr Fahrzeug auch am Tage für andere Verkehrsteilnehmer besser erkennbar
ist, schalten sich die Tagfahrlichter automatisch ein, wenn der Motor gestartet und die
Feststellbremse gelöst wird und der Scheinwerferschalter ausgeschaltet ist oder sich
in Stellung befindet. (Sie leuchten heller als die vorderen Standlichter.) Die Tag-
fahrlichter sind nicht zur Verwendung in der Nacht geeignet.
■ Sensor für die Einstellung der Scheinwerferhelligkeit (falls vorhanden)
Follow-Me-Home-System
Wenn sich ein Gegenstand vor dem Sensor
befindet oder etwas an der Windschutzscheibe
befestigt ist, funktioniert der Sensor möglicher-
weise nicht einwandfrei.
Der Sensor zur Erfassung der Menge des
Umgebungslichts wird in diesem Fall beein-
trächtigt und eine Funktionsstörung der
Scheinwerferautomatik könnte die Folge sein.

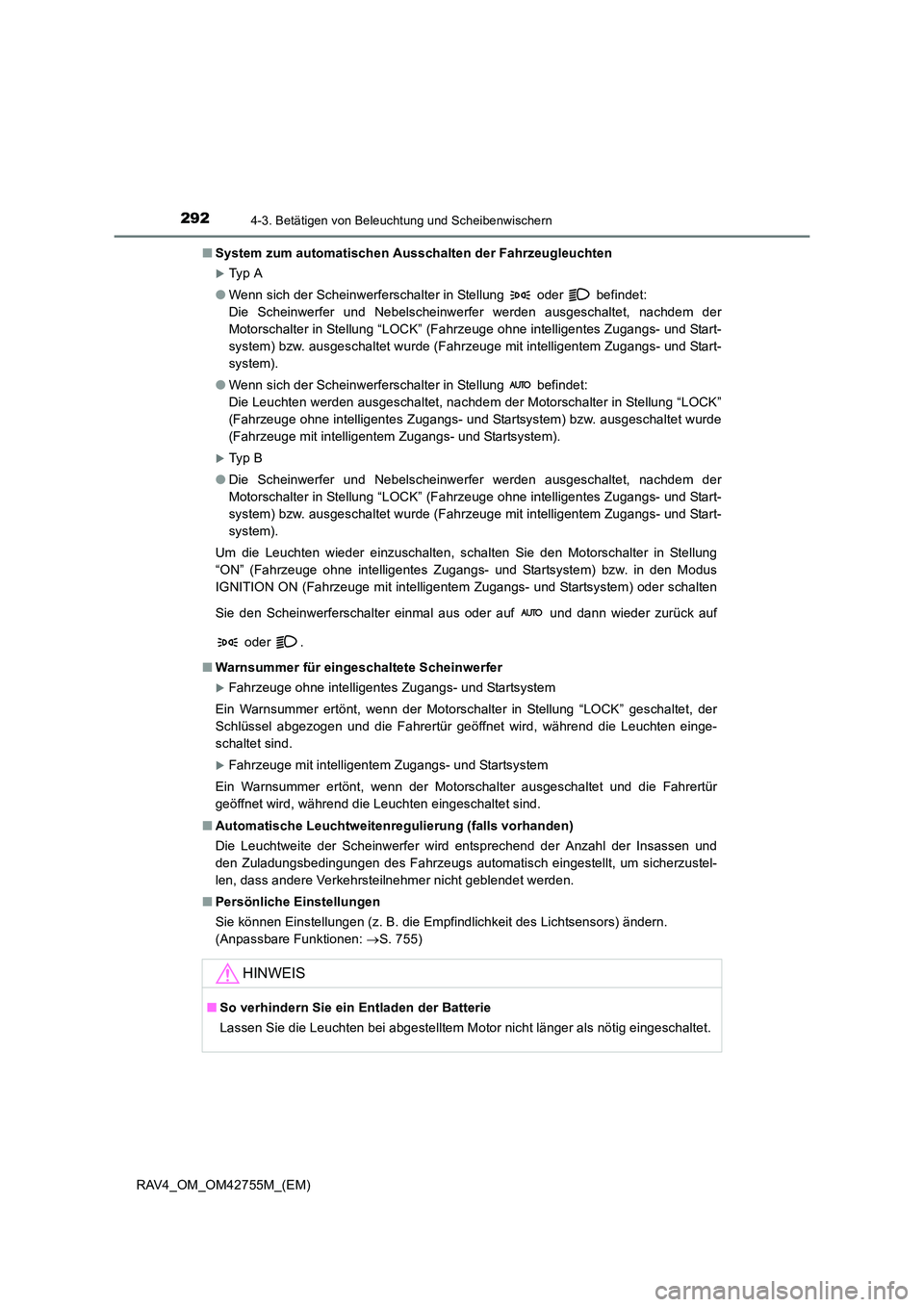

2924-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42755M_(EM)■
System zum automatischen Ausschalten der Fahrzeugleuchten
XTy p A
● Wenn sich der Scheinwerferschalter in Stellung oder befindet:
Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der
Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Start-
system) bzw. ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Start-
system).
● Wenn sich der Scheinwerferschalter in Stellung befindet:
Die Leuchten werden ausgeschaltet, nachdem der Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. ausgeschaltet wurde
(Fahrzeuge mit intelligentem Zugangs- und Startsystem).
XTy p B
● Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der
Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Start-
system) bzw. ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Start-
system).
Um die Leuchten wieder einzuschalten, schalten Sie den Motorschalter in Stellung
“ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. in den Modus
IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem) oder schalten
Sie den Scheinwerferschalter einmal aus oder auf und dann wieder zurück auf
oder .
■ Warnsummer für eingeschaltete Scheinwerfer
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Ein Warnsummer ertönt, wenn der Motorschalter in Stellung “LOCK” geschaltet, der
Schlüssel abgezogen und die Fahrertür geöffnet wird, während die Leuchten einge-
schaltet sind.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Ein Warnsummer ertönt, wenn der Motorschalter ausgeschaltet und die Fahrertür
geöffnet wird, während die Leuchten eingeschaltet sind.
■ Automatische Leuchtweitenregulierung (falls vorhanden)
Die Leuchtweite der Scheinwerfer wird entsprechend der Anzahl der Insassen und
den Zuladungsbedingungen des Fahrzeugs automatisch eingestellt, um sicherzustel-
len, dass andere Verkehrsteilnehmer nicht geblendet werden.
■ Persönliche Einstellungen
Sie können Einstellungen (z. B. die Empfindlichkeit des Lichtsensors) ändern.
(Anpassbare Funktionen: →S. 755)
HINWEIS
■ So verhindern Sie ein Entladen der Batterie
Lassen Sie die Leuchten bei abgestelltem Motor nicht länger als nötig eingeschaltet.
