3134-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)
WARNUNG

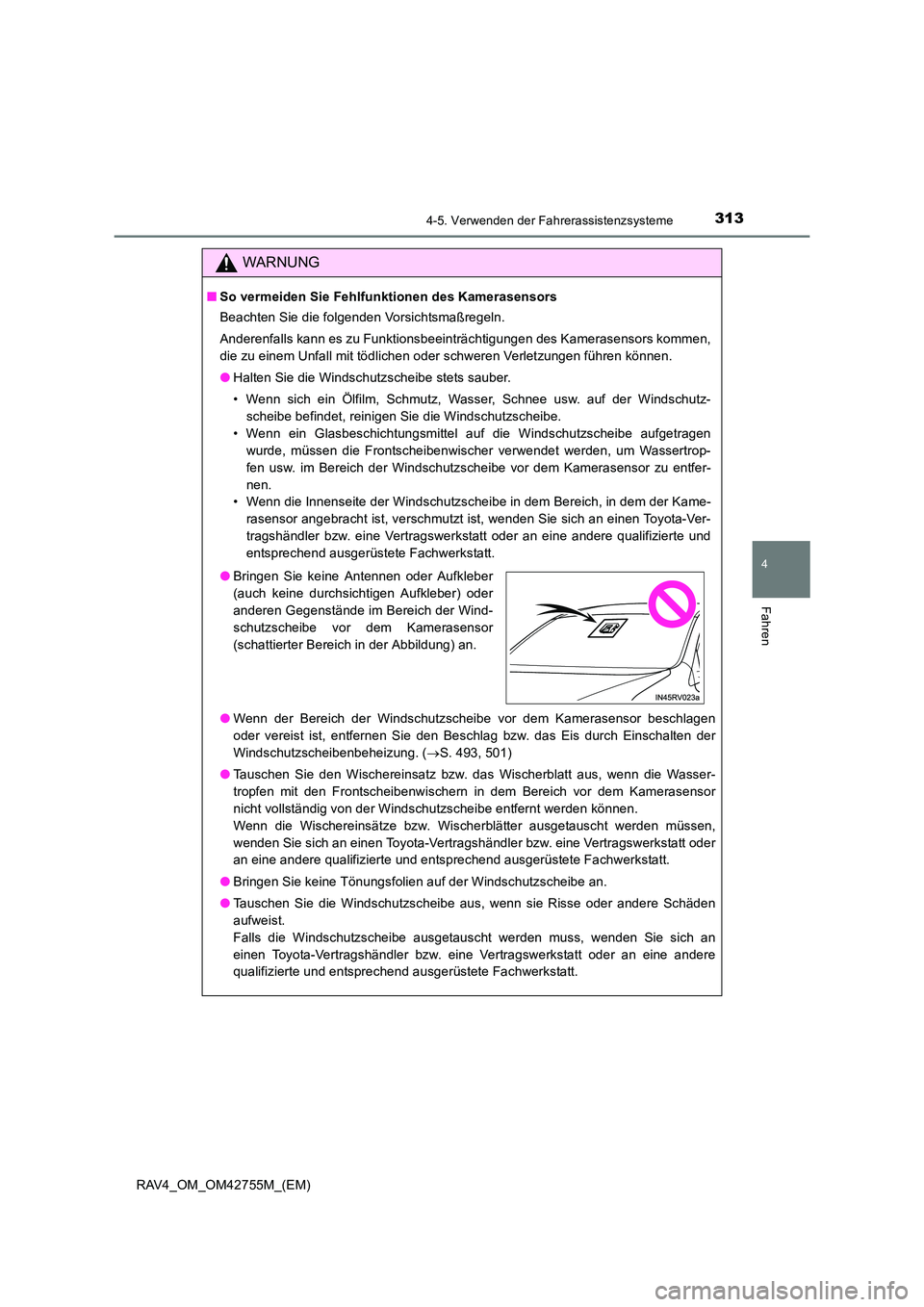

■So vermeiden Sie Fehlfunktionen des Kamerasensors
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Funktionsbeeinträchtigungen des Kamerasensors kommen,
die zu einem Unfall mit tödlichen oder schweren Verletzungen führen können.
●Halten Sie die Windschutzscheibe stets sauber.
• Wenn sich ein Ölfilm, Schmutz, Wasser, Schnee usw. auf der Windschutz-
scheibe befindet, reinigen Sie die Windschutzscheibe.
• Wenn ein Glasbeschichtungsmittel auf die Windschutzscheibe aufgetragen wurde, müssen die Frontscheibenwischer verwendet werden, um Wassertrop-
fen usw. im Bereich der Windschutzscheibe vor dem Kamerasensor zu entfer-
nen.
• Wenn die Innenseite der Windschutzscheibe in dem Bereich, in dem der Kame-
rasensor angebracht ist, verschmutzt ist, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
● Wenn der Bereich der Windschutzscheibe vor dem Kamerasensor beschlagen
oder vereist ist, entfernen Sie den Beschlag bzw. das Eis durch Einschalten der
Windschutzscheibenbeheizung. ( →S. 493, 501)
● Tauschen Sie den Wischereinsatz bzw. das Wischerblatt aus, wenn die Wasser-
tropfen mit den Frontscheibenwischern in dem Bereich vor dem Kamerasensor
nicht vollständig von der Windschutzscheibe entfernt werden können.
Wenn die Wischereinsätze bzw. Wischerblätter ausgetauscht werden müssen,
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
● Bringen Sie keine Tönungsfolien auf der Windschutzscheibe an.
● Tauschen Sie die Windschutzscheibe aus, wenn sie Risse oder andere Schäden
aufweist.
Falls die Windschutzscheibe ausgetauscht werden muss, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere
qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
●Bringen Sie keine Antennen oder Aufkleber
(auch keine durchsichtigen Aufkleber) oder
anderen Gegenstände im Bereich der Wind-
schutzscheibe vor dem Kamerasensor
(schattierter Bereich in der Abbildung) an.

3144-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)
WARNUNG

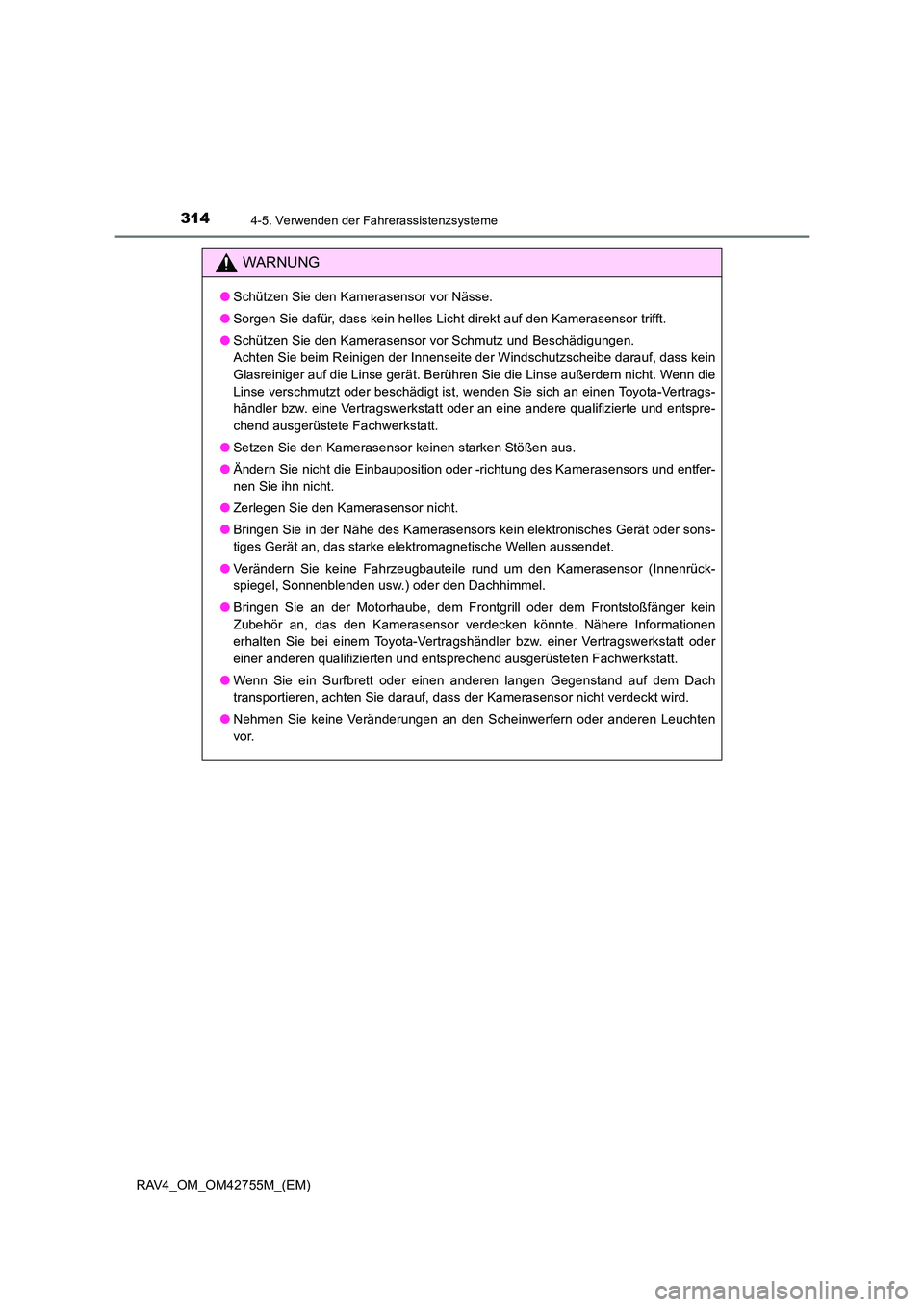

●Schützen Sie den Kamerasensor vor Nässe.
● Sorgen Sie dafür, dass kein helles Licht direkt auf den Kamerasensor trifft.
● Schützen Sie den Kamerasensor vor Schmutz und Beschädigungen.
Achten Sie beim Reinigen der Innenseite der Windschutzscheibe darauf, dass kein
Glasreiniger auf die Linse gerät. Berühren Sie die Linse außerdem nicht. Wenn die
Linse verschmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.
● Setzen Sie den Kamerasensor keinen starken Stößen aus.
● Ändern Sie nicht die Einbauposition oder -richtung des Kamerasensors und entfer-
nen Sie ihn nicht.
● Zerlegen Sie den Kamerasensor nicht.
● Bringen Sie in der Nähe des Kamerasensors kein elektronisches Gerät oder sons-
tiges Gerät an, das starke elektromagnetische Wellen aussendet.
● Verändern Sie keine Fahrzeugbauteile rund um den Kamerasensor (Innenrück-
spiegel, Sonnenblenden usw.) oder den Dachhimmel.
● Bringen Sie an der Motorhaube, dem Frontgrill oder dem Frontstoßfänger kein
Zubehör an, das den Kamerasensor verdecken könnte. Nähere Informationen
erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
● Wenn Sie ein Surfbrett oder einen anderen langen Gegenstand auf dem Dach
transportieren, achten Sie darauf, dass der Kamerasensor nicht verdeckt wird.
● Nehmen Sie keine Veränderungen an den Scheinwerfern oder anderen Leuchten
vor.

3184-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)

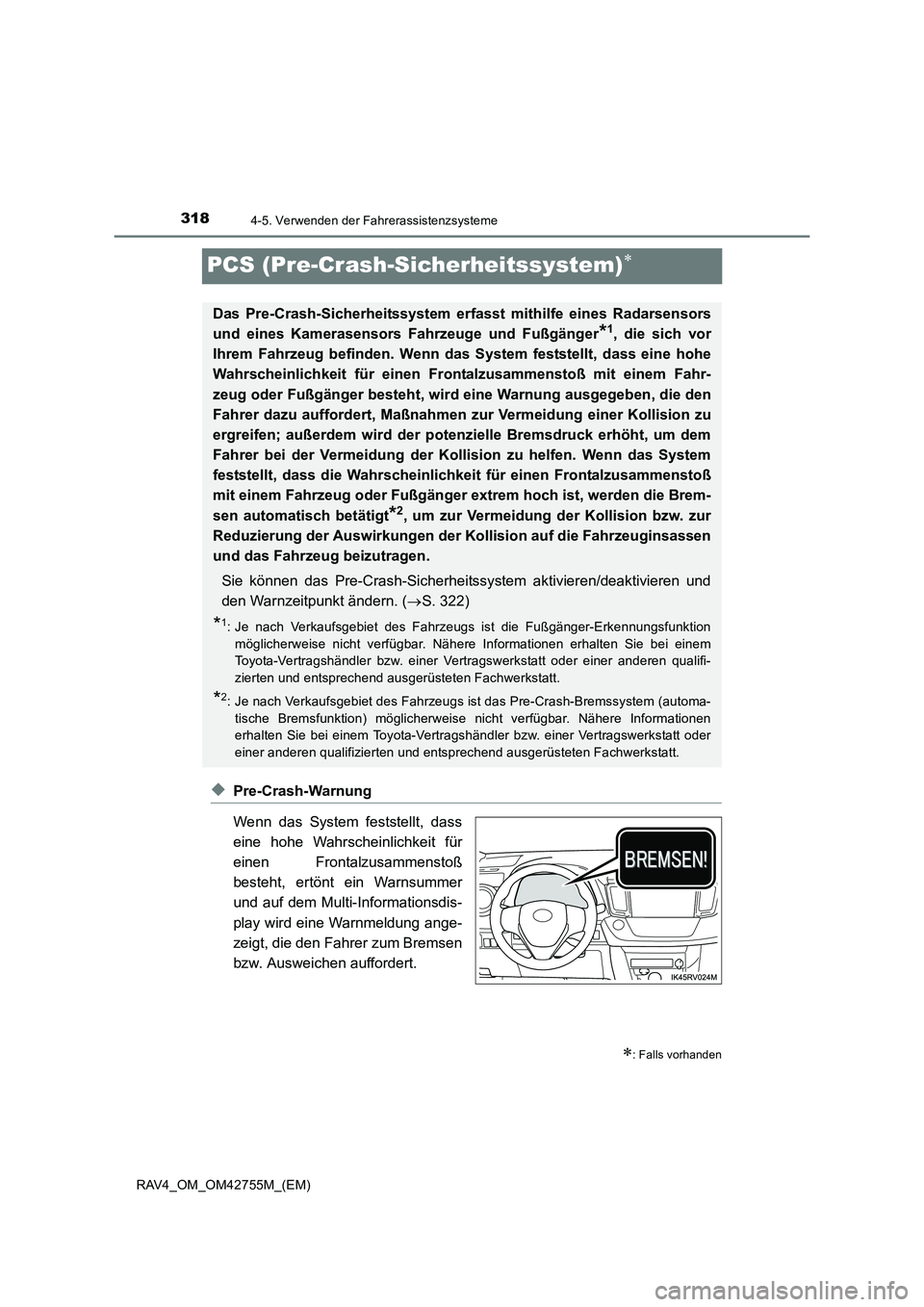

PCS (Pre-Crash-Sicherheitssystem)∗
◆Pre-Crash-Warnung
Wenn das System feststellt, dass
eine hohe Wahrscheinlichkeit für
einen Frontalzusammenstoß
besteht, ertönt ein Warnsummer
und auf dem Multi-Informationsdis-
play wird eine Warnmeldung ange-
zeigt, die den Fahrer zum Bremsen
bzw. Ausweichen auffordert.
∗: Falls vorhanden
Das Pre-Crash-Sicherheitssystem erfasst mithilfe eines Radarsensors
und eines Kamerasensors Fahrzeuge und Fußgänger
*1, die sich vor
Ihrem Fahrzeug befinden. Wenn das System feststellt, dass eine hohe
Wahrscheinlichkeit für einen Front alzusammenstoß mit einem Fahr-
zeug oder Fußgänger besteht, wird eine Warnung ausgegeben, die den
Fahrer dazu auffordert, Maßnahmen zur Vermeidung einer Kollision zu
ergreifen; außerdem wird der pote nzielle Bremsdruck erhöht, um dem
Fahrer bei der Vermeidung der Kollision zu helfen. Wenn das System
feststellt, dass die Wahrscheinlichkeit für einen Frontalzusammenstoß
mit einem Fahrzeug oder Fußgänger ext rem hoch ist, werden die Brem-
sen automatisch betätigt
*2, um zur Vermeidung der Kollision bzw. zur
Reduzierung der Auswirkungen der Kollision auf die Fahrzeuginsassen
und das Fahrzeug beizutragen.
Sie können das Pre-Crash-Sicherheitssystem aktivieren/deaktivieren und
den Warnzeitpunkt ändern. ( →S. 322)
*1: Je nach Verkaufsgebiet des Fahrzeugs ist die Fußgänger-Erkennungsfunktion
möglicherweise nicht verfügbar. Nähere Informationen erhalten Sie bei einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt.
*2: Je nach Verkaufsgebiet des Fahrzeugs ist das Pre-Crash-Bremssystem (automa-tische Bremsfunktion) möglicherweise nicht verfügbar. Nähere Informationen
erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.

3214-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)

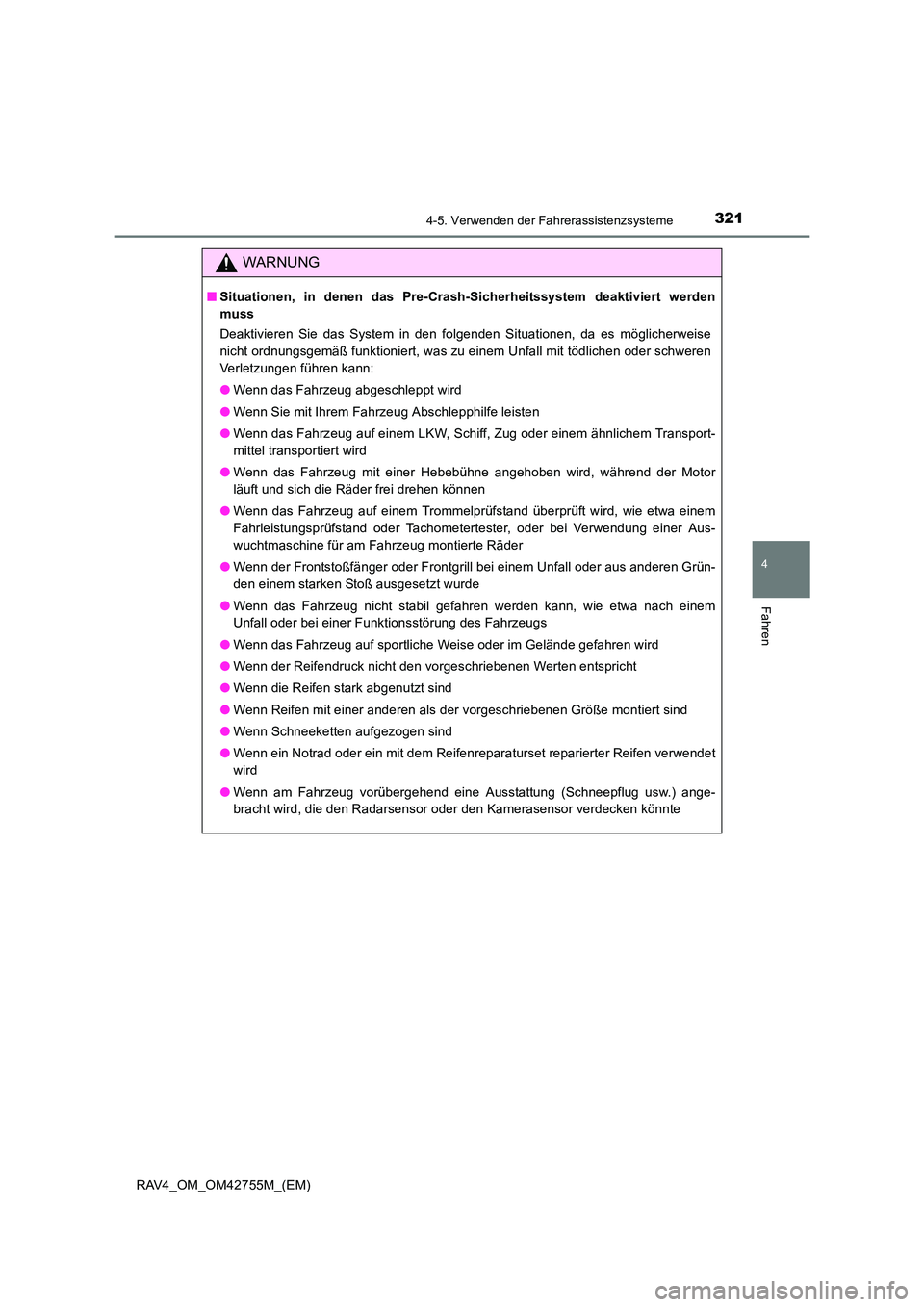

WARNUNG
■Situationen, in denen das Pre-Crash-Sicherheitssystem deaktiviert werden
muss
Deaktivieren Sie das System in den folgenden Situationen, da es möglicherweise
nicht ordnungsgemäß funktioniert, was zu einem Unfall mit tödlichen oder schweren
Verletzungen führen kann:
●Wenn das Fahrzeug abgeschleppt wird
● Wenn Sie mit Ihrem Fahrzeug Abschlepphilfe leisten
● Wenn das Fahrzeug auf einem LKW, Schiff, Zug oder einem ähnlichem Transport-
mittel transportiert wird
● Wenn das Fahrzeug mit einer Hebebühne angehoben wird, während der Motor
läuft und sich die Räder frei drehen können
● Wenn das Fahrzeug auf einem Trommelprüfstand überprüft wird, wie etwa einem
Fahrleistungsprüfstand oder Tachometertester, oder bei Verwendung einer Aus-
wuchtmaschine für am Fahrzeug montierte Räder
● Wenn der Frontstoßfänger oder Frontgrill bei einem Unfall oder aus anderen Grün-
den einem starken Stoß ausgesetzt wurde
● Wenn das Fahrzeug nicht stabil gefahren werden kann, wie etwa nach einem
Unfall oder bei einer Funktionsstörung des Fahrzeugs
● Wenn das Fahrzeug auf sportliche Weise oder im Gelände gefahren wird
● Wenn der Reifendruck nicht den vorgeschriebenen Werten entspricht
● Wenn die Reifen stark abgenutzt sind
● Wenn Reifen mit einer anderen als der vorgeschriebenen Größe montiert sind
● Wenn Schneeketten aufgezogen sind
● Wenn ein Notrad oder ein mit dem Reifenreparaturset reparierter Reifen verwendet
wird
● Wenn am Fahrzeug vorübergehend eine Ausstattung (Schneepflug usw.) ange-
bracht wird, die den Radarsensor oder den Kamerasensor verdecken könnte

3304-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)■

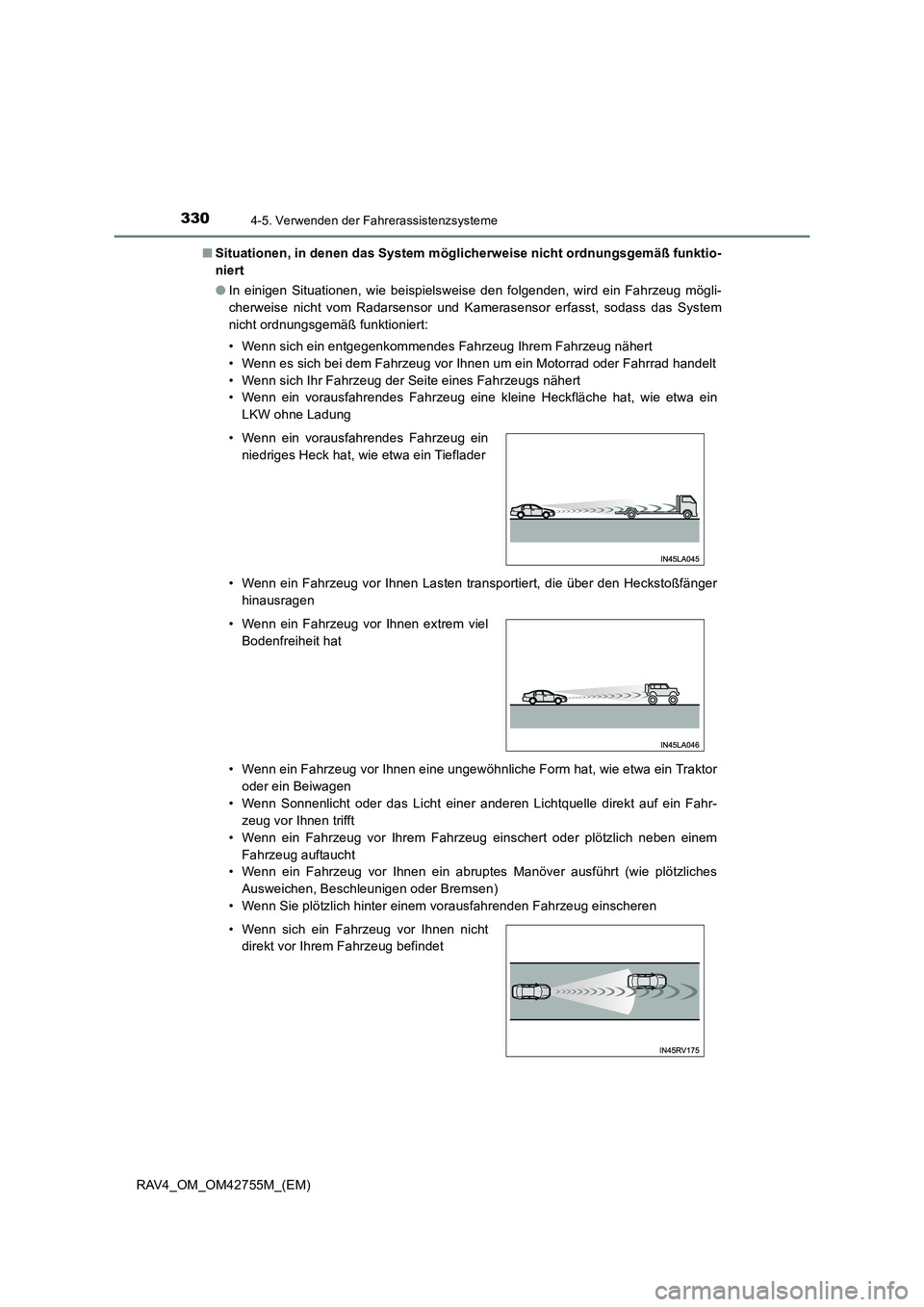

Situationen, in denen das System möglicherweise nicht ordnungsgemäß funktio-
niert
●In einigen Situationen, wie beispielsweise den folgenden, wird ein Fahrzeug mögli-
cherweise nicht vom Radarsensor und Kamerasensor erfasst, sodass das System
nicht ordnungsgemäß funktioniert:
• Wenn sich ein entgegenkommendes Fahrzeug Ihrem Fahrzeug nähert
• Wenn es sich bei dem Fahrzeug vor Ihnen um ein Motorrad oder Fahrrad handelt
• Wenn sich Ihr Fahrzeug der Seite eines Fahrzeugs nähert
• Wenn ein vorausfahrendes Fahrzeug eine kleine Heckfläche hat, wie etwa ein
LKW ohne Ladung
• Wenn ein Fahrzeug vor Ihnen Lasten transportiert, die über den Heckstoßfänger hinausragen
• Wenn ein Fahrzeug vor Ihnen eine ungewöhnliche Form hat, wie etwa ein Traktor oder ein Beiwagen
• Wenn Sonnenlicht oder das Licht einer anderen Lichtquelle direkt auf ein Fahr- zeug vor Ihnen trifft
• Wenn ein Fahrzeug vor Ihrem Fahrzeug einschert oder plötzlich neben einem Fahrzeug auftaucht
• Wenn ein Fahrzeug vor Ihnen ein abruptes Manöver ausführt (wie plötzliches
Ausweichen, Beschleunigen oder Bremsen)
• Wenn Sie plötzlich hinter einem vorausfahrenden Fahrzeug einscheren • Wenn ein vorausfahrendes Fahrzeug ein niedriges Heck hat, wie etwa ein Tieflader
• Wenn ein Fahrzeug vor Ihnen extrem viel Bodenfreiheit hat
• Wenn sich ein Fahrzeug vor Ihnen nicht direkt vor Ihrem Fahrzeug befindet

3314-5. Verwenden der Fahrerassistenzsysteme
4
Fahren

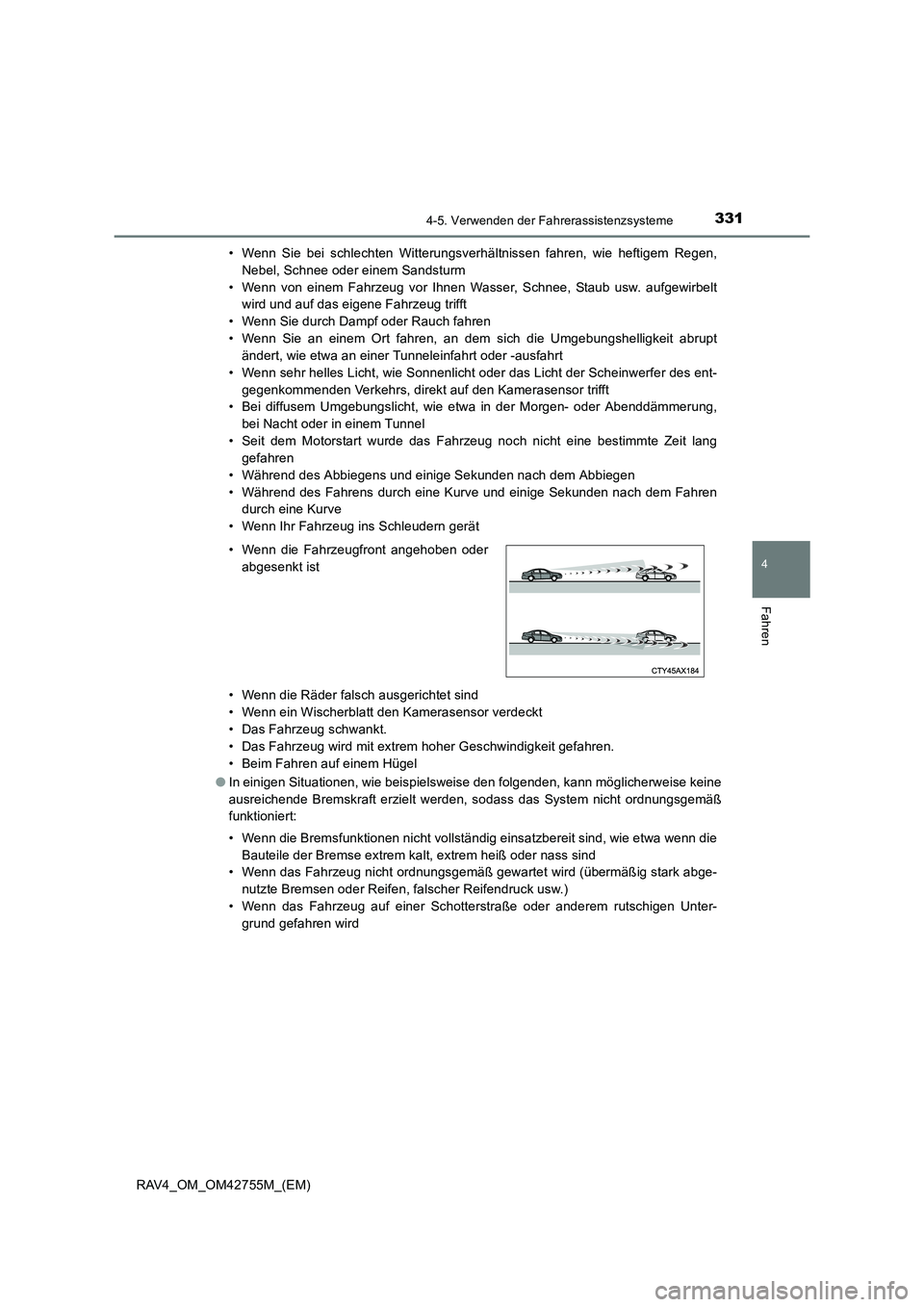

RAV4_OM_OM42755M_(EM)• Wenn Sie bei schlechten Witterungsverhältnissen fahren, wie heftigem Regen,
Nebel, Schnee oder einem Sandsturm
• Wenn von einem Fahrzeug vor Ihnen Wasser, Schnee, Staub usw. aufgewirbelt wird und auf das eigene Fahrzeug trifft
• Wenn Sie durch Dampf oder Rauch fahren
• Wenn Sie an einem Ort fahren, an dem sich die Umgebungshelligkeit abrupt ändert, wie etwa an einer Tunneleinfahrt oder -ausfahrt
• Wenn sehr helles Licht, wie Sonnenlicht oder das Licht der Scheinwerfer des ent- gegenkommenden Verkehrs, direkt auf den Kamerasensor trifft
• Bei diffusem Umgebungslicht, wie etwa in der Morgen- oder Abenddämmerung,
bei Nacht oder in einem Tunnel
• Seit dem Motorstart wurde das Fahrzeug noch nicht eine bestimmte Zeit lang gefahren
• Während des Abbiegens und einige Sekunden nach dem Abbiegen
• Während des Fahrens durch eine Kurve und einige Sekunden nach dem Fahren durch eine Kurve
• Wenn Ihr Fahrzeug ins Schleudern gerät
• Wenn die Räder falsch ausgerichtet sind
• Wenn ein Wischerblatt den Kamerasensor verdeckt
• Das Fahrzeug schwankt.
• Das Fahrzeug wird mit extrem hoher Geschwindigkeit gefahren.
• Beim Fahren auf einem Hügel
● In einigen Situationen, wie beispielsweise den folgenden, kann möglicherweise keine
ausreichende Bremskraft erzielt werden, sodass das System nicht ordnungsgemäß
funktioniert:
• Wenn die Bremsfunktionen nicht vollständig einsatzbereit sind, wie etwa wenn die
Bauteile der Bremse extrem kalt, extrem heiß oder nass sind
• Wenn das Fahrzeug nicht ordnungsgemäß gewartet wird (übermäßig stark abge-
nutzte Bremsen oder Reifen, falscher Reifendruck usw.)
• Wenn das Fahrzeug auf einer Schotterstraße oder anderem rutschigen Unter- grund gefahren wird
• Wenn die Fahrzeugfront angehoben oder
abgesenkt ist

3324-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)●

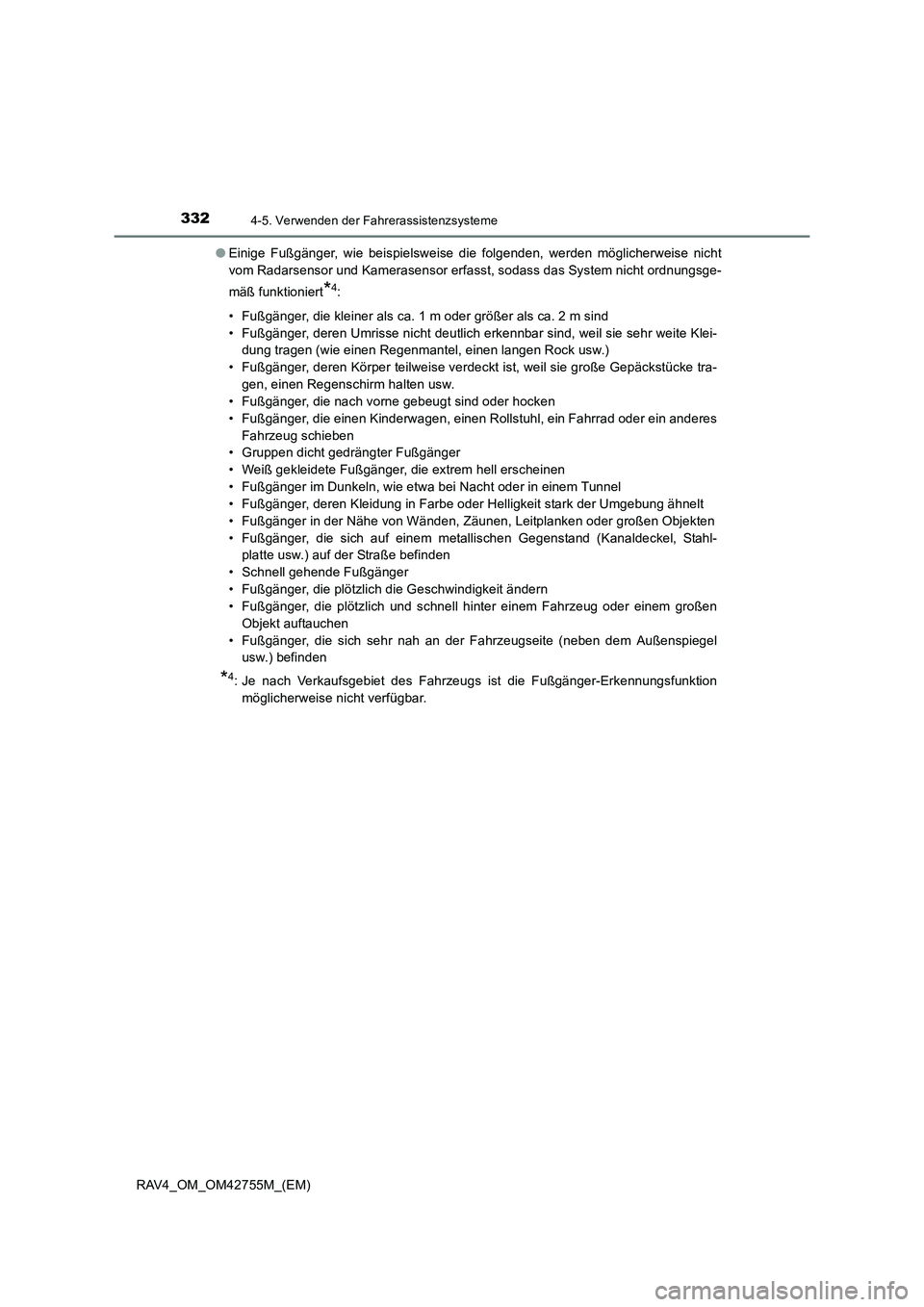

Einige Fußgänger, wie beispielsweise die folgenden, werden möglicherweise nicht
vom Radarsensor und Kamerasensor erfasst, sodass das System nicht ordnungsge-
mäß funktioniert
*4:
• Fußgänger, die kleiner als ca. 1 m oder größer als ca. 2 m sind
• Fußgänger, deren Umrisse nicht deutlich erkennbar sind, weil sie sehr weite Klei- dung tragen (wie einen Regenmantel, einen langen Rock usw.)
• Fußgänger, deren Körper teilweise verdeckt ist, weil sie große Gepäckstücke tra- gen, einen Regenschirm halten usw.
• Fußgänger, die nach vorne gebeugt sind oder hocken
• Fußgänger, die einen Kinderwagen, einen Rollstuhl, ein Fahrrad oder ein anderes
Fahrzeug schieben
• Gruppen dicht gedrängter Fußgänger
• Weiß gekleidete Fußgänger, die extrem hell erscheinen
• Fußgänger im Dunkeln, wie etwa bei Nacht oder in einem Tunnel
• Fußgänger, deren Kleidung in Farbe oder Helligkeit stark der Umgebung ähnelt
• Fußgänger in der Nähe von Wänden, Zäunen, Leitplanken oder großen Objekten
• Fußgänger, die sich auf einem metallischen Gegenstand (Kanaldeckel, Stahl- platte usw.) auf der Straße befinden
• Schnell gehende Fußgänger
• Fußgänger, die plötzlich die Geschwindigkeit ändern
• Fußgänger, die plötzlich und schnell hinter einem Fahrzeug oder einem großen Objekt auftauchen
• Fußgänger, die sich sehr nah an der Fahrzeugseite (neben dem Außenspiegel usw.) befinden
*4: Je nach Verkaufsgebiet des Fahrzeugs ist die Fußgänger-Erkennungsfunktion
möglicherweise nicht verfügbar.

3334-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)■

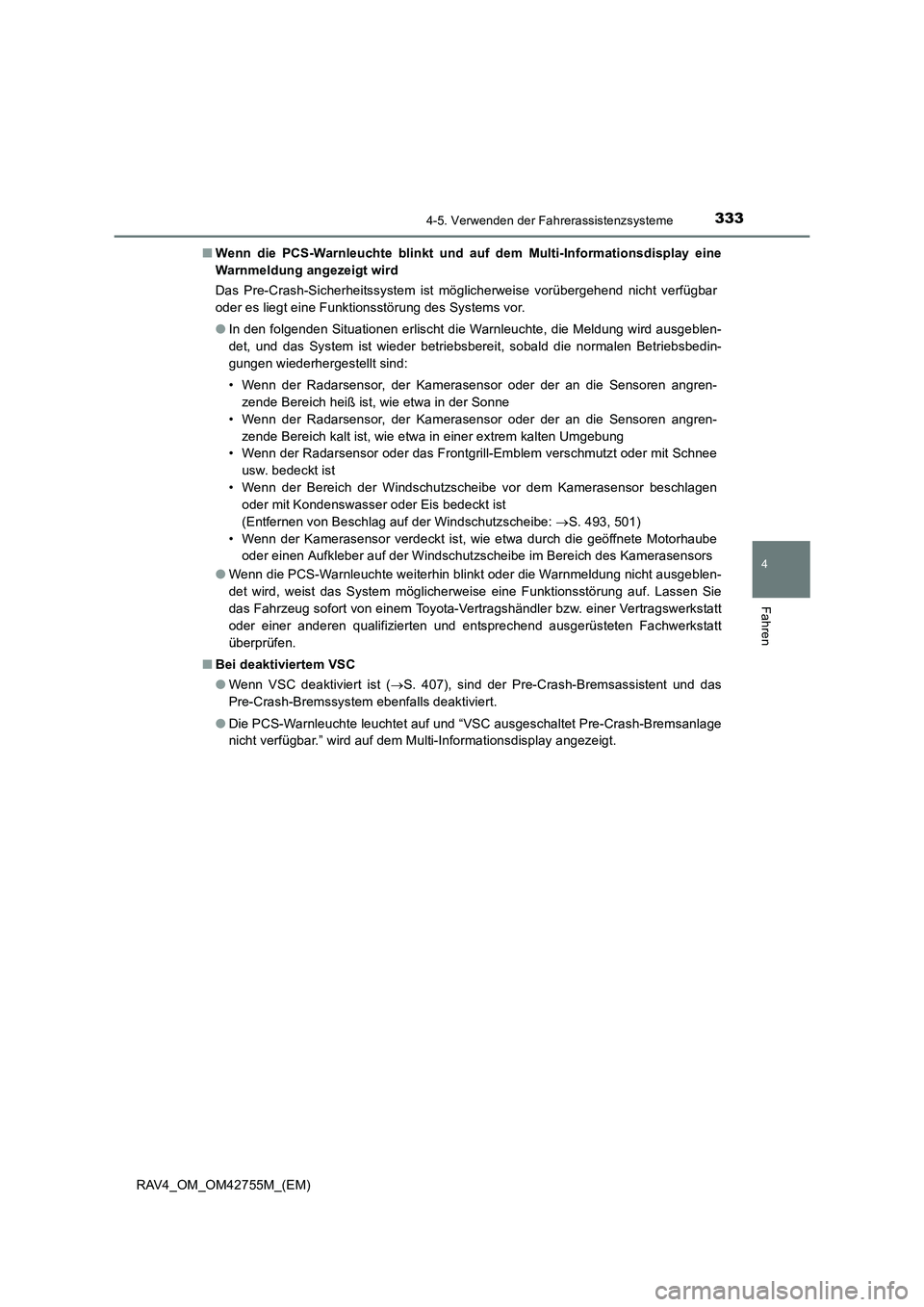

Wenn die PCS-Warnleuchte blinkt und au f dem Multi-Informationsdisplay eine
Warnmeldung angezeigt wird
Das Pre-Crash-Sicherheitssystem ist möglicherweise vorübergehend nicht verfügbar
oder es liegt eine Funktionsstörung des Systems vor.
● In den folgenden Situationen erlischt die Warnleuchte, die Meldung wird ausgeblen-
det, und das System ist wieder betriebsbereit, sobald die normalen Betriebsbedin-
gungen wiederhergestellt sind:
• Wenn der Radarsensor, der Kamerasensor oder der an die Sensoren angren-
zende Bereich heiß ist, wie etwa in der Sonne
• Wenn der Radarsensor, der Kamerasensor oder der an die Sensoren angren- zende Bereich kalt ist, wie etwa in einer extrem kalten Umgebung
• Wenn der Radarsensor oder das Frontgrill-Emblem verschmutzt oder mit Schnee
usw. bedeckt ist
• Wenn der Bereich der Windschutzscheibe vor dem Kamerasensor beschlagen oder mit Kondenswasser oder Eis bedeckt ist
(Entfernen von Beschlag auf der Windschutzscheibe: →S. 493, 501)
• Wenn der Kamerasensor verdeckt ist, wie etwa durch die geöffnete Motorhaube oder einen Aufkleber auf der Windschutzscheibe im Bereich des Kamerasensors
● Wenn die PCS-Warnleuchte weiterhin blinkt oder die Warnmeldung nicht ausgeblen-
det wird, weist das System möglicherweise eine Funktionsstörung auf. Lassen Sie
das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
■ Bei deaktiviertem VSC
●Wenn VSC deaktiviert ist ( →S. 407), sind der Pre-Crash-Bremsassistent und das
Pre-Crash-Bremssystem ebenfalls deaktiviert.
● Die PCS-Warnleuchte leuchtet auf und “VSC ausgeschaltet Pre-Crash-Bremsanlage
nicht verfügbar.” wird auf dem Multi-Informationsdisplay angezeigt.
