4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
RAV4_OM_OM42755M_(EM)
Fer nlichtassistent∗
Drücken Sie den Hebel von sich weg,
während sich der Scheinwerferschal-
ter in der Stellung befindet.
Die Kontrollleuchte für den Fernlichtas-
sistenten leuchtet auf, sobald die
Scheinwerfer automatisch eingeschal-
tet werden, um anzuzeigen, dass das
System aktiv ist.
∗: Falls vorhanden
Der Fernlichtassistent verwendet einen in das Fahrzeug eingebauten
Kamerasensor zur Bewertung der Helligkeit der Straßenbeleuchtung
sowie der Leuchten von Fahrzeugen vor Ihrem Fahrzeug usw. und
schaltet das Fernlicht bei Bedarf automatisch ein oder aus.
WARNUNG
■Einschränkungen des Fernlichtassistenten
Verlassen Sie sich nicht auf den Fernlichtassistenten. Fahren Sie immer umsichtig,
achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht bei Bedarf manuell ein
oder aus.
■ So verhindern Sie einen Fehlbetrieb des Fernlichtassistenten
Überladen Sie das Fahrzeug nicht.
Aktivieren des Fernlichtassistenten

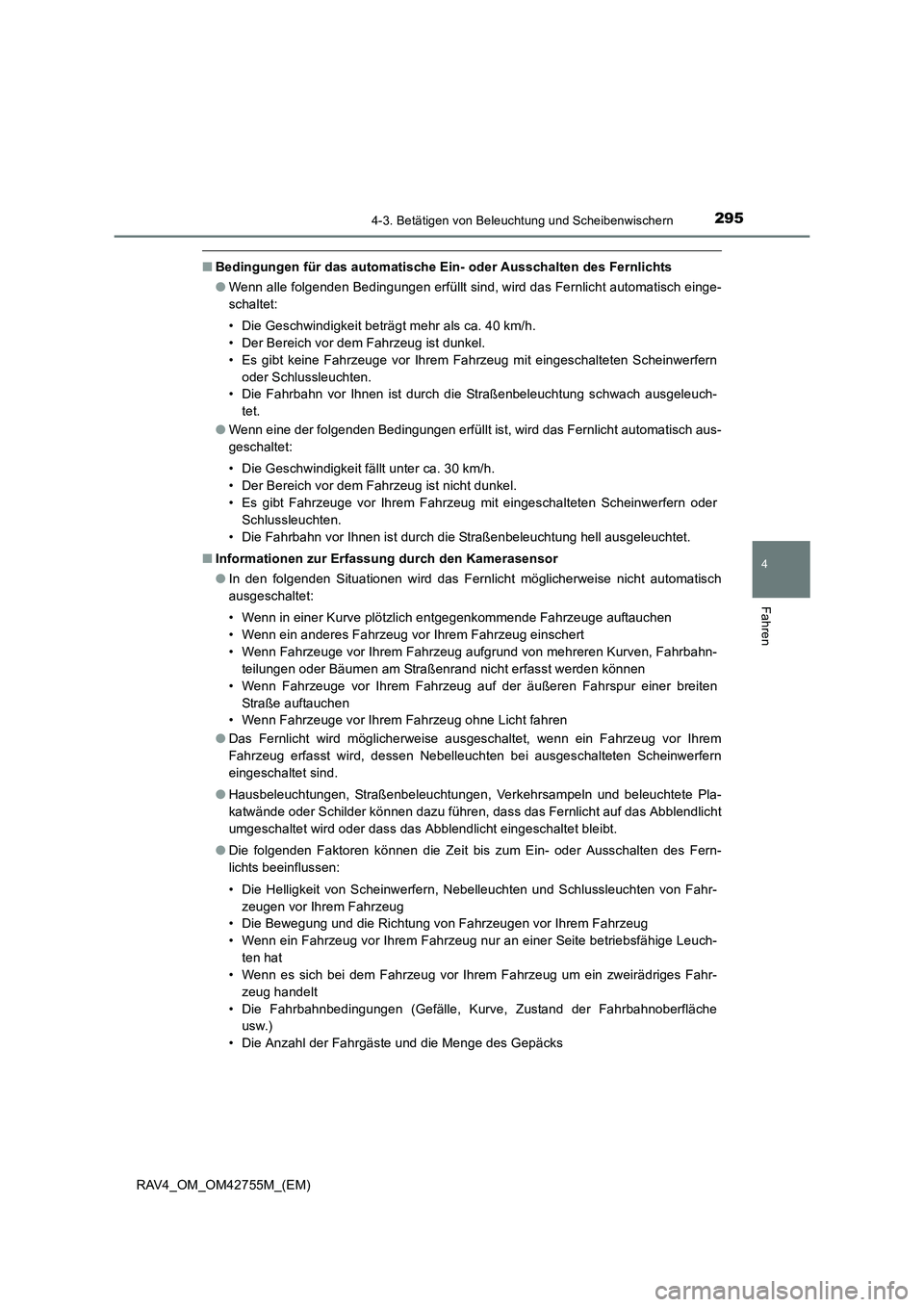

2954-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42755M_(EM)
■Bedingungen für das automatische Ein- oder Ausschalten des Fernlichts
●Wenn alle folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch einge-
schaltet:
• Die Geschwindigkeit beträgt mehr als ca. 40 km/h.
• Der Bereich vor dem Fahrzeug ist dunkel.
• Es gibt keine Fahrzeuge vor Ihrem Fahrzeug mit eingeschalteten Scheinwerfern
oder Schlussleuchten.
• Die Fahrbahn vor Ihnen ist durch die Straßenbeleuchtung schwach ausgeleuch-
tet.
● Wenn eine der folgenden Bedingungen erfüllt ist, wird das Fernlicht automatisch aus-
geschaltet:
• Die Geschwindigkeit fällt unter ca. 30 km/h.
• Der Bereich vor dem Fahrzeug ist nicht dunkel.
• Es gibt Fahrzeuge vor Ihrem Fahrzeug mit eingeschalteten Scheinwerfern oder
Schlussleuchten.
• Die Fahrbahn vor Ihnen ist durch die Straßenbeleuchtung hell ausgeleuchtet.
■ Informationen zur Erfassung durch den Kamerasensor
●In den folgenden Situationen wird das Fernlicht möglicherweise nicht automatisch
ausgeschaltet:
• Wenn in einer Kurve plötzlich entgegenkommende Fahrzeuge auftauchen
• Wenn ein anderes Fahrzeug vor Ihrem Fahrzeug einschert
• Wenn Fahrzeuge vor Ihrem Fahrzeug aufgrund von mehreren Kurven, Fahrbahn-
teilungen oder Bäumen am Straßenrand nicht erfasst werden können
• Wenn Fahrzeuge vor Ihrem Fahrzeug auf der äußeren Fahrspur einer breiten Straße auftauchen
• Wenn Fahrzeuge vor Ihrem Fahrzeug ohne Licht fahren
● Das Fernlicht wird möglicherweise ausgeschaltet, wenn ein Fahrzeug vor Ihrem
Fahrzeug erfasst wird, dessen Nebelleuchten bei ausgeschalteten Scheinwerfern
eingeschaltet sind.
● Hausbeleuchtungen, Straßenbeleuchtungen, Verkehrsampeln und beleuchtete Pla-
katwände oder Schilder können dazu führen, dass das Fernlicht auf das Abblendlicht
umgeschaltet wird oder dass das Abblendlicht eingeschaltet bleibt.
● Die folgenden Faktoren können die Zeit bis zum Ein- oder Ausschalten des Fern-
lichts beeinflussen:
• Die Helligkeit von Scheinwerfern, Nebelleuchten und Schlussleuchten von Fahr-
zeugen vor Ihrem Fahrzeug
• Die Bewegung und die Richtung von Fahrzeugen vor Ihrem Fahrzeug
• Wenn ein Fahrzeug vor Ihrem Fahrzeug nur an einer Seite betriebsfähige Leuch-
ten hat
• Wenn es sich bei dem Fahrzeug vor Ihrem Fahrzeug um ein zweirädriges Fahr-
zeug handelt
• Die Fahrbahnbedingungen (Gefälle, Kurve, Zustand der Fahrbahnoberfläche usw.)
• Die Anzahl der Fahrgäste und die Menge des Gepäcks

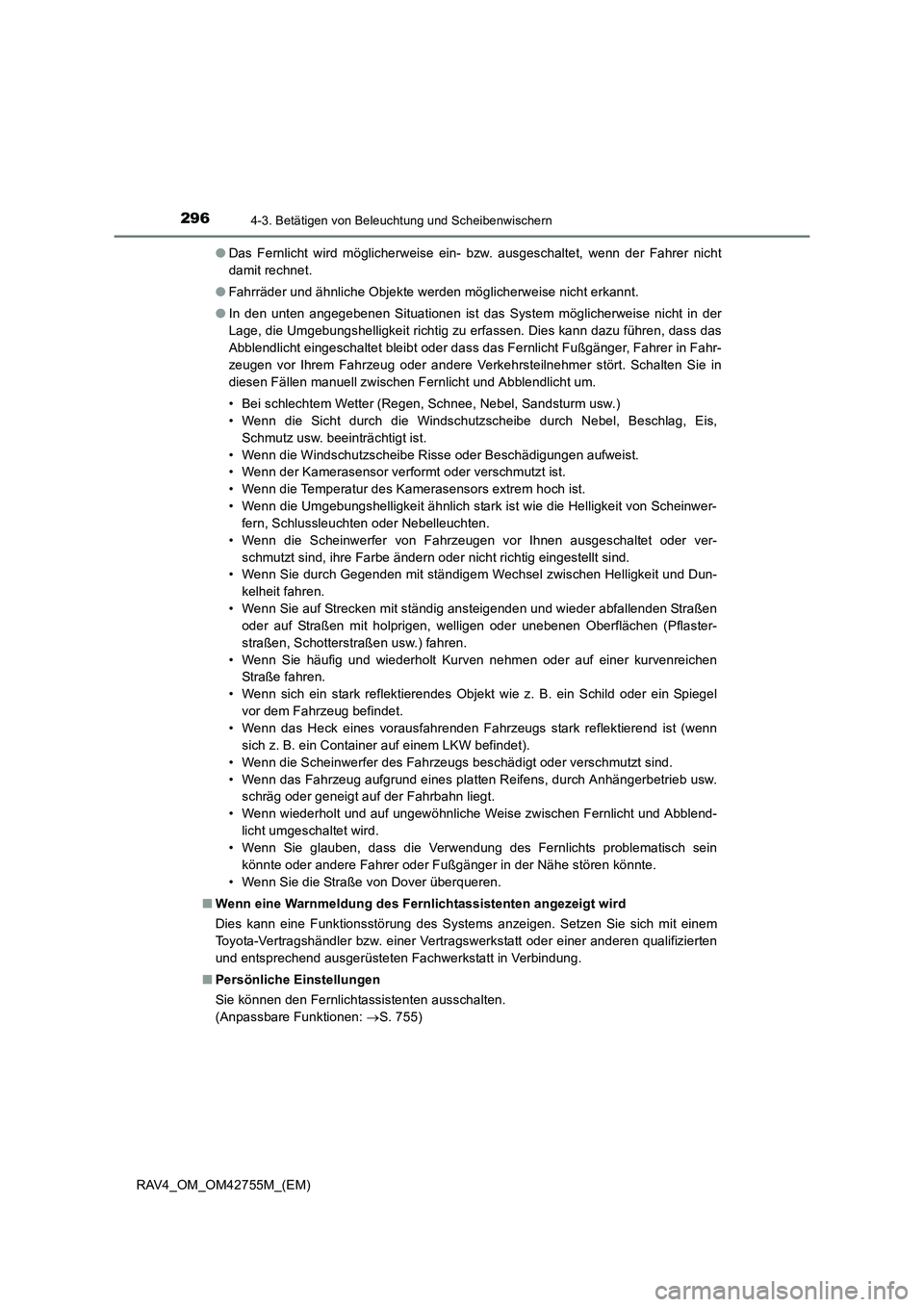

2964-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42755M_(EM)●
Das Fernlicht wird möglicherweise ein- bzw. ausgeschaltet, wenn der Fahrer nicht
damit rechnet.
● Fahrräder und ähnliche Objekte werden möglicherweise nicht erkannt.
● In den unten angegebenen Situationen ist das System möglicherweise nicht in der
Lage, die Umgebungshelligkeit richtig zu erfassen. Dies kann dazu führen, dass das
Abblendlicht eingeschaltet bleibt oder dass das Fernlicht Fußgänger, Fahrer in Fahr-
zeugen vor Ihrem Fahrzeug oder andere Verkehrsteilnehmer stört. Schalten Sie in
diesen Fällen manuell zwischen Fernlicht und Abblendlicht um.
• Bei schlechtem Wetter (Regen, Schnee, Nebel, Sandsturm usw.)
• Wenn die Sicht durch die Windschutzscheibe durch Nebel, Beschlag, Eis,
Schmutz usw. beeinträchtigt ist.
• Wenn die Windschutzscheibe Risse oder Beschädigungen aufweist.
• Wenn der Kamerasensor verformt oder verschmutzt ist.
• Wenn die Temperatur des Kamerasensors extrem hoch ist.
• Wenn die Umgebungshelligkeit ähnlich stark ist wie die Helligkeit von Scheinwer- fern, Schlussleuchten oder Nebelleuchten.
• Wenn die Scheinwerfer von Fahrzeugen vor Ihnen ausgeschaltet oder ver- schmutzt sind, ihre Farbe ändern oder nicht richtig eingestellt sind.
• Wenn Sie durch Gegenden mit ständigem Wechsel zwischen Helligkeit und Dun-
kelheit fahren.
• Wenn Sie auf Strecken mit ständig ansteigenden und wieder abfallenden Straßen oder auf Straßen mit holprigen, welligen oder unebenen Oberflächen (Pflaster-
straßen, Schotterstraßen usw.) fahren.
• Wenn Sie häufig und wiederholt Kurven nehmen oder auf einer kurvenreichen Straße fahren.
• Wenn sich ein stark reflektierendes Objekt wie z. B. ein Schild oder ein Spiegel vor dem Fahrzeug befindet.
• Wenn das Heck eines vorausfahrenden Fahrzeugs stark reflektierend ist (wenn sich z. B. ein Container auf einem LKW befindet).
• Wenn die Scheinwerfer des Fahrzeugs beschädigt oder verschmutzt sind.
• Wenn das Fahrzeug aufgrund eines platten Reifens, durch Anhängerbetrieb usw. schräg oder geneigt auf der Fahrbahn liegt.
• Wenn wiederholt und auf ungewöhnliche Weise zwischen Fernlicht und Abblend- licht umgeschaltet wird.
• Wenn Sie glauben, dass die Verwendung des Fernlichts problematisch sein
könnte oder andere Fahrer oder Fußgänger in der Nähe stören könnte.
• Wenn Sie die Straße von Dover überqueren.
■ Wenn eine Warnmeldung des Fernlichtassistenten angezeigt wird
Dies kann eine Funktionsstörung des Systems anzeigen. Setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■ Persönliche Einstellungen
Sie können den Fernlichtassistenten ausschalten.
(Anpassbare Funktionen: →S. 755)

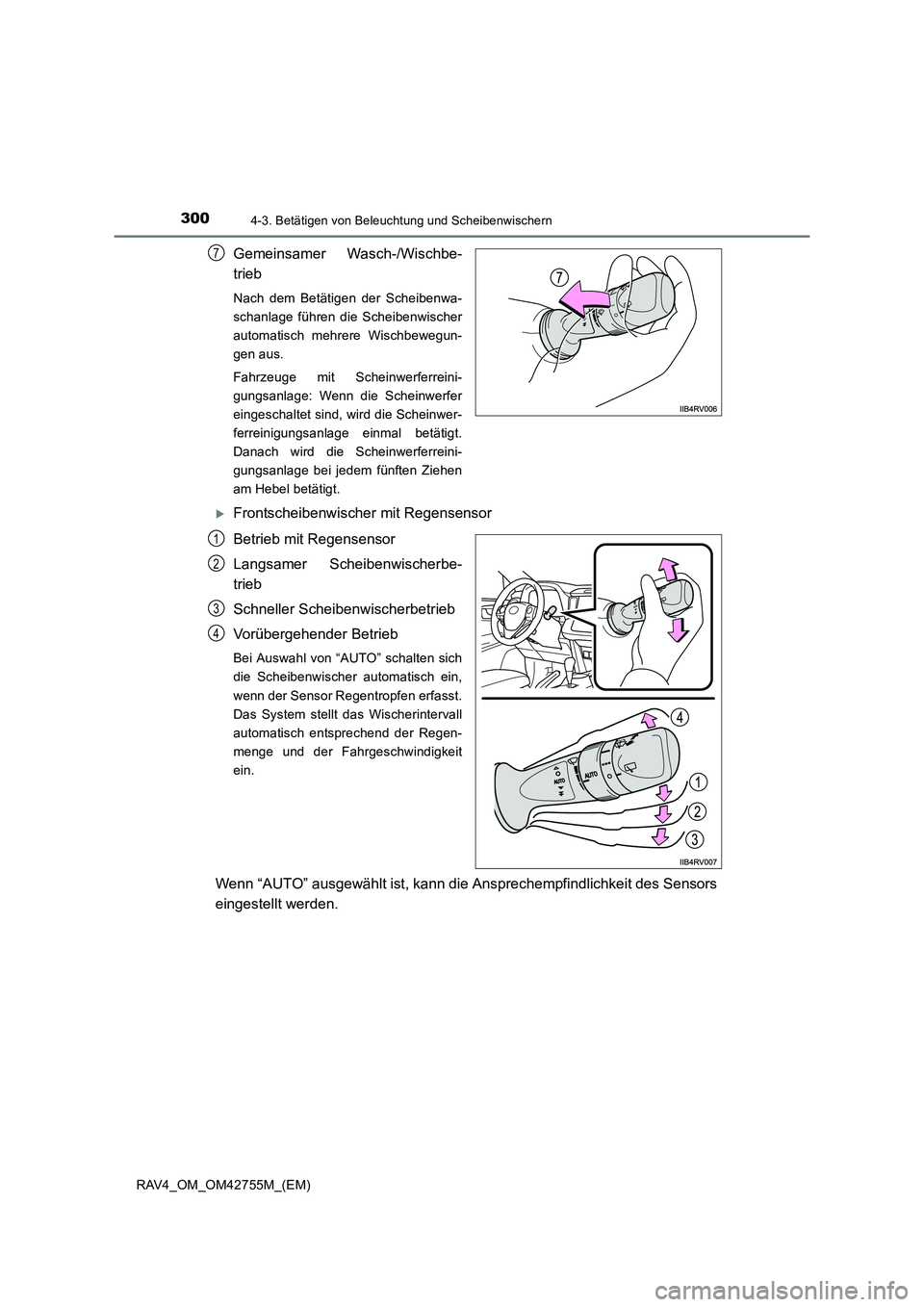

3004-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42755M_(EM)
Gemeinsamer Wasch-/Wischbe-
trieb
Nach dem Betätigen der Scheibenwa-
schanlage führen die Scheibenwischer
automatisch mehrere Wischbewegun-
gen aus.
Fahrzeuge mit Scheinwerferreini-
gungsanlage: Wenn die Scheinwerfer
eingeschaltet sind, wird die Scheinwer-
ferreinigungsanlage einmal betätigt.
Danach wird die Scheinwerferreini-
gungsanlage bei jedem fünften Ziehen
am Hebel betätigt.
XFrontscheibenwischer mit Regensensor
Betrieb mit Regensensor
Langsamer Scheibenwischerbe-
trieb
Schneller Scheibenwischerbetrieb
Vorübergehender Betrieb
Bei Auswahl von “AUTO” schalten sich
die Scheibenwischer automatisch ein,
wenn der Sensor Regentropfen erfasst.
Das System stellt das Wischerintervall
automatisch entsprechend der Regen-
menge und der Fahrgeschwindigkeit
ein.
Wenn “AUTO” ausgewählt ist, kann die Ansprechempfindlichkeit des Sensors
eingestellt werden.
7
1
2
3
4

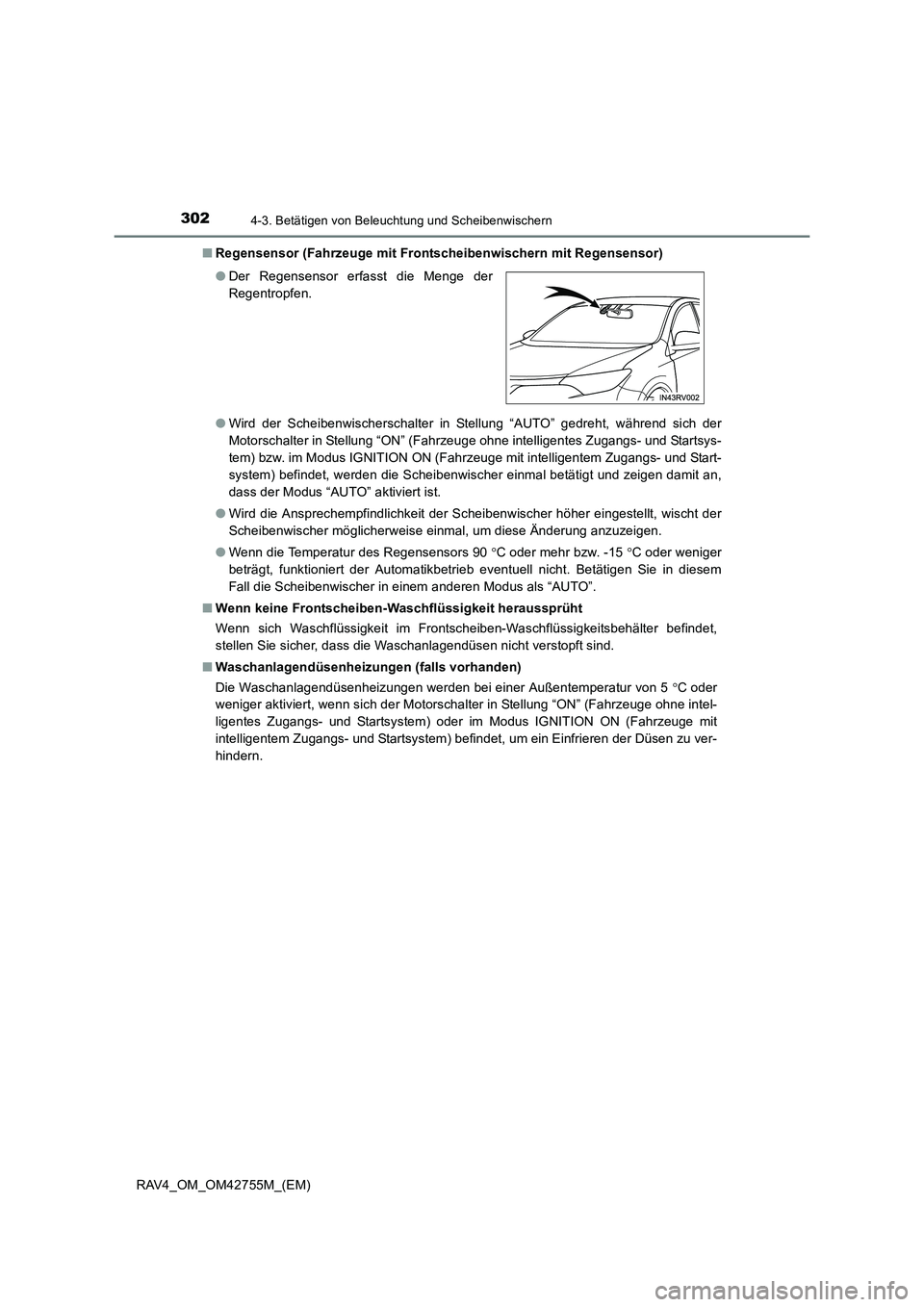

3024-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42755M_(EM)■
Regensensor (Fahrzeuge mit Frontscheibenwischern mit Regensensor)
●Wird der Scheibenwischerschalter in Stellung “AUTO” gedreht, während sich der
Motorschalter in Stellung “ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsys-
tem) bzw. im Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Start-
system) befindet, werden die Scheibenwischer einmal betätigt und zeigen damit an,
dass der Modus “AUTO” aktiviert ist.
● Wird die Ansprechempfindlichkeit der Scheibenwischer höher eingestellt, wischt der
Scheibenwischer möglicherweise einmal, um diese Änderung anzuzeigen.
● Wenn die Temperatur des Regensensors 90 °C oder mehr bzw. -15 °C oder weniger
beträgt, funktioniert der Automatikbetrieb eventuell nicht. Betätigen Sie in diesem
Fall die Scheibenwischer in einem anderen Modus als “AUTO”.
■ Wenn keine Frontscheiben-Waschflüssigkeit heraussprüht
Wenn sich Waschflüssigkeit im Frontscheiben-Waschflüssigkeitsbehälter befindet,
stellen Sie sicher, dass die Waschanlagendüsen nicht verstopft sind.
■ Waschanlagendüsenheizungen (falls vorhanden)
Die Waschanlagendüsenheizungen werden bei einer Außentemperatur von 5 °C oder
weniger aktiviert, wenn sich der Motorschalter in Stellung “ON” (Fahrzeuge ohne intel-
ligentes Zugangs- und Startsystem) oder im Modus IGNITION ON (Fahrzeuge mit
intelligentem Zugangs- und Startsystem) befindet, um ein Einfrieren der Düsen zu ver-
hindern. ● Der Regensensor erfasst die Menge der
Regentropfen.

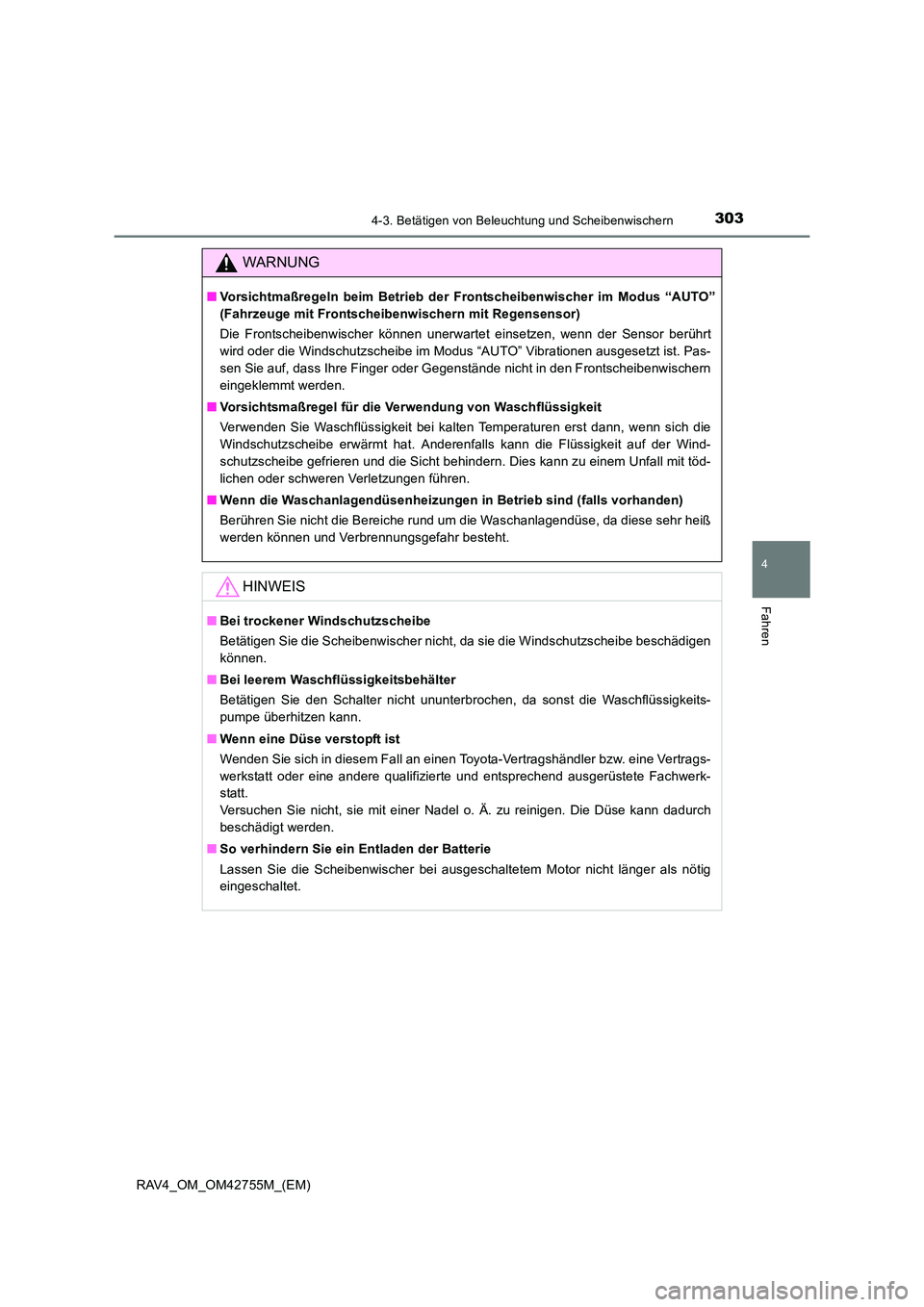

3034-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42755M_(EM)
WARNUNG
■Vorsichtmaßregeln beim Betrieb der Frontscheibenwischer im Modus “AUTO”
(Fahrzeuge mit Frontscheibenwischern mit Regensensor)
Die Frontscheibenwischer können unerwartet einsetzen, wenn der Sensor berührt
wird oder die Windschutzscheibe im Modus “AUTO” Vibrationen ausgesetzt ist. Pas-
sen Sie auf, dass Ihre Finger oder Gegenstände nicht in den Frontscheibenwischern
eingeklemmt werden.
■ Vorsichtsmaßregel für die Verwendung von Waschflüssigkeit
Verwenden Sie Waschflüssigkeit bei kalten Temperaturen erst dann, wenn sich die
Windschutzscheibe erwärmt hat. Anderenfalls kann die Flüssigkeit auf der Wind-
schutzscheibe gefrieren und die Sicht behindern. Dies kann zu einem Unfall mit töd-
lichen oder schweren Verletzungen führen.
■ Wenn die Waschanlagendüsenheizungen in Betrieb sind (falls vorhanden)
Berühren Sie nicht die Bereiche rund um die Waschanlagendüse, da diese sehr heiß
werden können und Verbrennungsgefahr besteht.
HINWEIS
■Bei trockener Windschutzscheibe
Betätigen Sie die Scheibenwischer nicht, da sie die Windschutzscheibe beschädigen
können.
■ Bei leerem Waschflüssigkeitsbehälter
Betätigen Sie den Schalter nicht ununterbrochen, da sonst die Waschflüssigkeits-
pumpe überhitzen kann.
■ Wenn eine Düse verstopft ist
Wenden Sie sich in diesem Fall an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerk-
statt.
Versuchen Sie nicht, sie mit einer Nadel o. Ä. zu reinigen. Die Düse kann dadurch
beschädigt werden.
■ So verhindern Sie ein Entladen der Batterie
Lassen Sie die Scheibenwischer bei ausgeschaltetem Motor nicht länger als nötig
eingeschaltet.

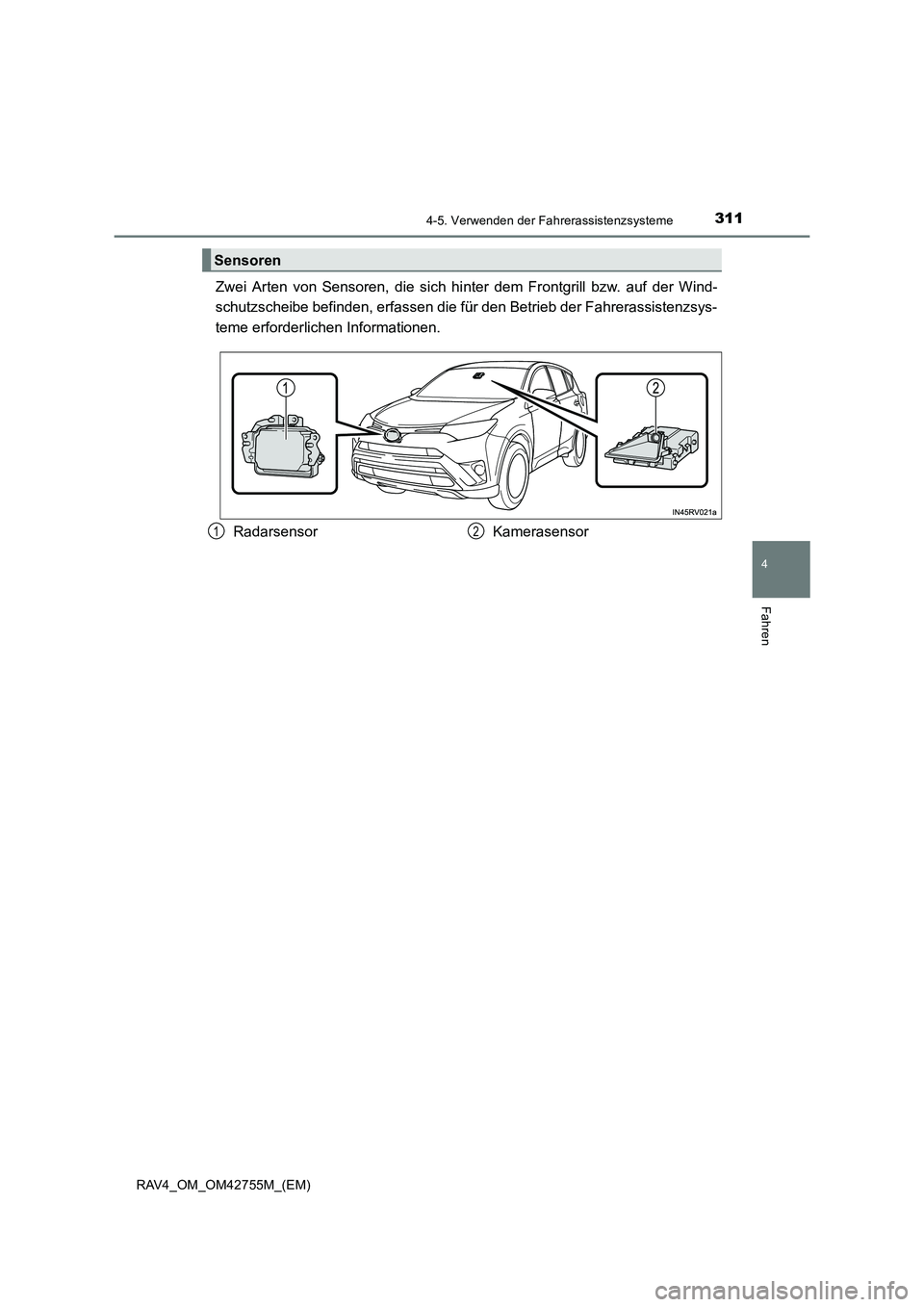

3114-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)
Zwei Arten von Sensoren, die sich hinter dem Frontgrill bzw. auf der Wind-
schutzscheibe befinden, erfassen die fü r den Betrieb der Fahrerassistenzsys-
teme erforderlichen Informationen.
Sensoren
Radarsensor Kamerasensor12

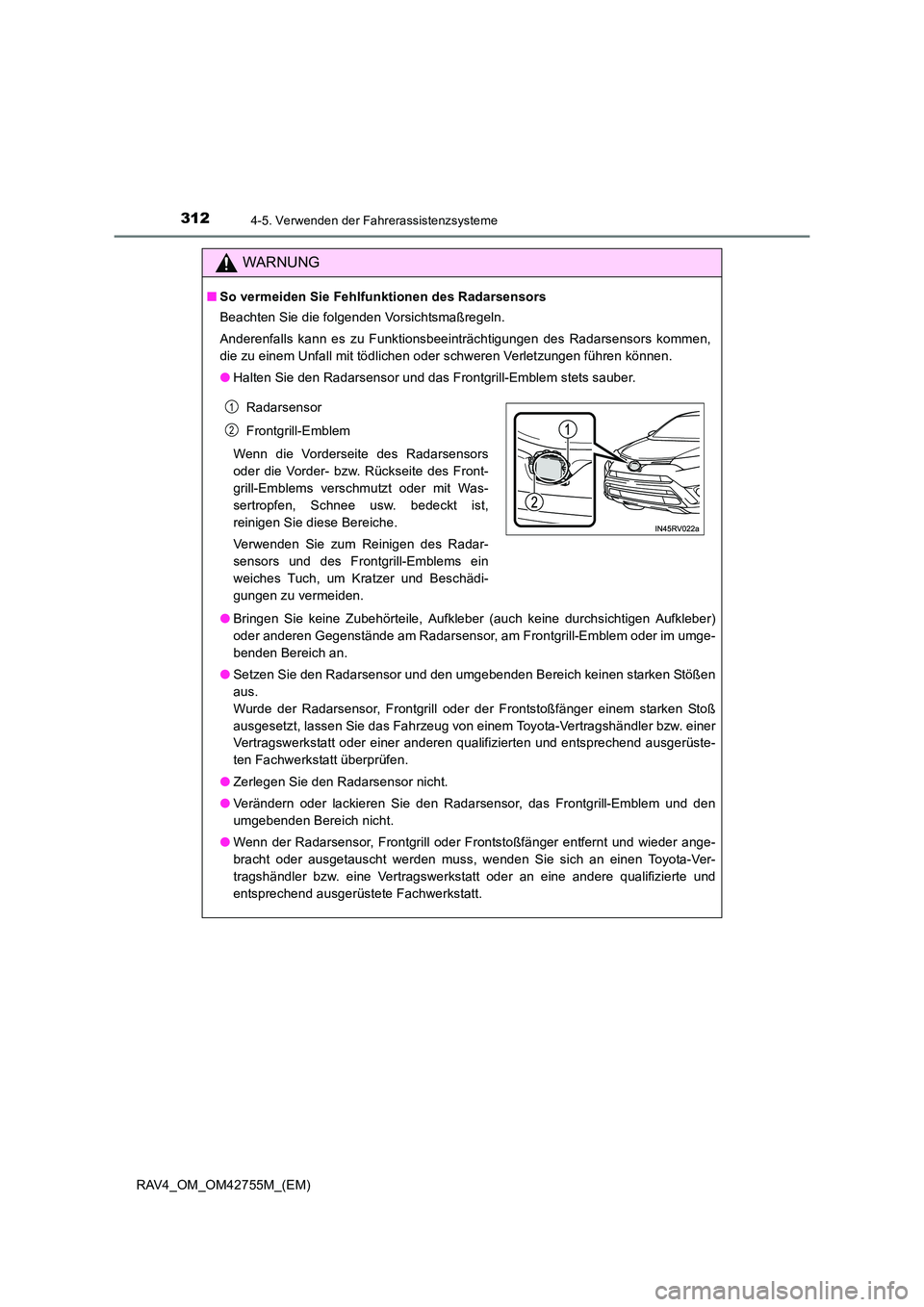

3124-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)
WARNUNG
■So vermeiden Sie Fehlfunktionen des Radarsensors
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Funktionsbeeinträchtigungen des Radarsensors kommen,
die zu einem Unfall mit tödlichen oder schweren Verletzungen führen können.
●Halten Sie den Radarsensor und das Frontgrill-Emblem stets sauber.
● Bringen Sie keine Zubehörteile, Aufkleber (auch keine durchsichtigen Aufkleber)
oder anderen Gegenstände am Radarsensor, am Frontgrill-Emblem oder im umge-
benden Bereich an.
● Setzen Sie den Radarsensor und den umgebenden Bereich keinen starken Stößen
aus.
Wurde der Radarsensor, Frontgrill oder der Frontstoßfänger einem starken Stoß
ausgesetzt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüste-
ten Fachwerkstatt überprüfen.
● Zerlegen Sie den Radarsensor nicht.
● Verändern oder lackieren Sie den Radarsensor, das Frontgrill-Emblem und den
umgebenden Bereich nicht.
● Wenn der Radarsensor, Frontgrill oder Frontstoßfänger entfernt und wieder ange-
bracht oder ausgetauscht werden muss, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
Radarsensor
Frontgrill-Emblem
Wenn die Vorderseite des Radarsensors
oder die Vorder- bzw. Rückseite des Front-
grill-Emblems verschmutzt oder mit Was-
sertropfen, Schnee usw. bedeckt ist,
reinigen Sie diese Bereiche.
Verwenden Sie zum Reinigen des Radar-
sensors und des Frontgrill-Emblems ein
weiches Tuch, um Kratzer und Beschädi-
gungen zu vermeiden.1
2
