2017 TOYOTA PROACE stop start

.
.

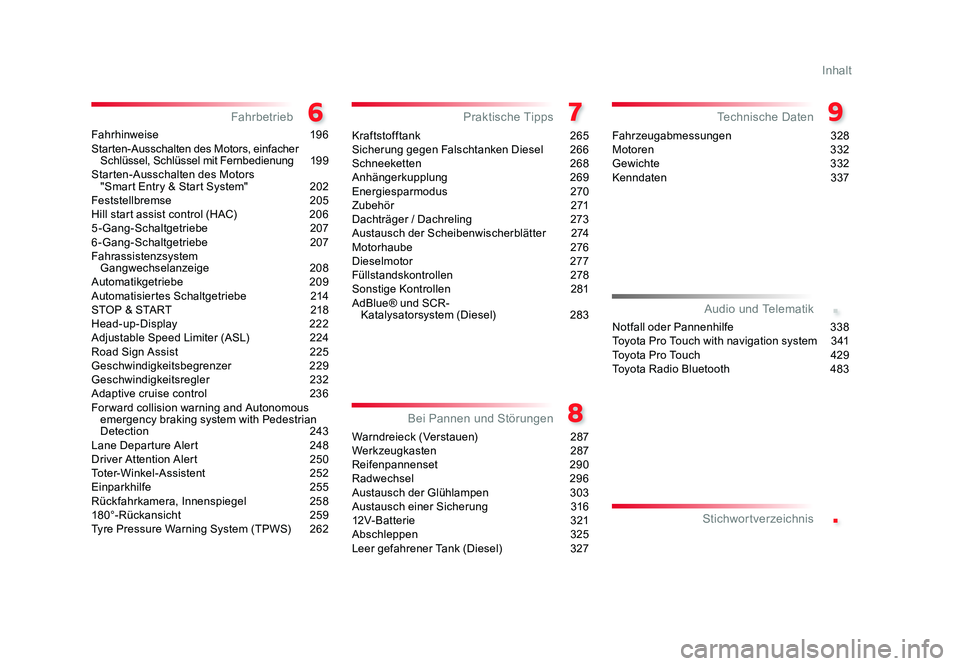

Inhalt
Jumpy _de_Chap00a_sommaire_ed01-2016
Fahrhinweise 19 6
Starten-Ausschalten des Motors, einfacher Schlüssel, Schlüssel mit Fernbedienung 19 9
Starten-Ausschalten des Motors
"Smart Entry & Start System" 202
Feststellbremse 205
Hill start assist control (HAC) 206
5-Gang-Schaltgetriebe 207
6-Gang-Schaltgetriebe 207
Fahrassistenzsystem
Gangwechselanzeige 208
Automatikgetriebe 209
Automatisiertes Schaltgetriebe 214
STOP & START 218
Head-up-Display 222
Adjustable Speed Limiter (ASL) 224
Road Sign Assist 225
Geschwindigkeitsbegrenzer 229
Geschwindigkeitsregler 232
Adaptive cruise control 236
For ward collision warning and Autonomous emergency braking system with Pedestrian
Detection 243
Lane Departure Alert 248
Driver Attention Alert 250
Toter-Winkel-Assistent 252
Einparkhilfe 255
Rückfahrkamera, Innenspiegel 258
180°-Rückansicht 259
Tyre Pressure Warning System (TPWS) 262Kraftstofftank
265
Sicherung gegen Falschtanken Diesel 266
Schneeketten 268
Anhängerkupplung 269
Energiesparmodus 270
Zubehör 271
Dachträger / Dachreling 273
Austausch der Scheibenwischerblätter 2 74
Motorhaube 276
Dieselmotor 277
Füllstandskontrollen 278
Sonstige Kontrollen 281
AdBlue® und SCR-
Katalysatorsystem (Diesel) 283
Warndreieck (Verstauen) 287
Werkzeugkasten 287
Reifenpannenset 290
Radwechsel 296
Austausch der Glühlampen 303
Austausch einer Sicherung 316
12V- Bat ter ie 321
Abschleppen 325
Leer gefahrener Tank (Diesel) 327Fahrzeugabmessungen
328
Motoren 332
Gewichte 332
Kenndaten 337
Fahrbetrieb Praktische Tipps
Bei Pannen und Störungen Technische Daten
Notfall oder Pannenhilfe
338
Toyota Pro Touch with navigation system 3 41
Toyota Pro Touch 429
Toyota Radio Bluetooth 483
Audio und Telematik
Stichwortverzeichnis
Proace_de.indb 322/07/2016 14:41

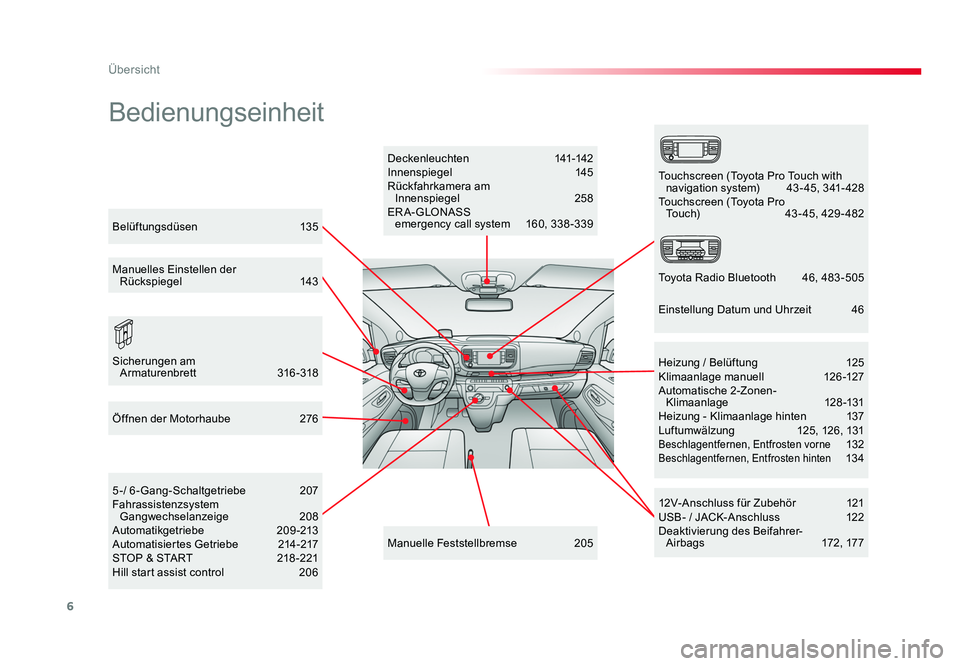

6
Übersicht
Jumpy _de_Chap00b_vue-ensemble_ed01-2016
Bedienungseinheit
Deckenleuchten 141-142
Innenspiegel 145
Rückfahrkamera am
Innenspiegel 258
ER A- GLONASS
emergency call system 160, 338-339
12V-Anschluss für Zubehör 121
USB- / JACK-Anschluss 12 2
Deaktivierung des Beifahrer- Airbags 172 , 17 7
5-/ 6-Gang-Schaltgetriebe
207
Fahrassistenzsystem Gangwechselanzeige 208
Automatikgetriebe 20 9 -213
Automatisiertes Getriebe 214 -217
STOP & START 218 -221
Hill start assist control 206 Heizung / Belüftung
125
Klimaanlage manuell 126 -127
Automatische 2-Zonen- Klimaanlage 128 -131
Heizung - Klimaanlage hinten 137
Luftumwälzung 125, 126, 131
Beschlagentfernen, Entfrosten vorne 132Beschlagentfernen, Entfrosten hinten 13 4
Manuelle Feststellbremse 205
Öffnen der Motorhaube
276
Sicherungen am

Armaturenbrett 316 - 318 Touchscreen (Toyota Pro Touch with
navigation system) 43 - 45, 341- 428
Touchscreen (Toyota Pro To u c h ) 43 - 45, 429 - 482
Toyota Radio Bluetooth 46, 483-505
Belüftungsdüsen
13 5
Manuelles Einstellen der Rückspiegel 143
Einstellung Datum und Uhrzeit 46
Proace_de.indb 622/07/2016 14:41

7
.Übersicht
Jumpy _de_Chap00b_vue-ensemble_ed01-2016
Verriegelung / Entriegelung von innen 72-73
Elektrische seitliche Schiebetür(en) 78- 86
Einzelverriegelung Fahrerkabine / Ladebereich 47- 48, 55
Elektrische Kindersicherung 19 4
Warnblinker 160
Reinitialising the Tyre Pressure
Warning System (TPWS) 263-264
Deaktivierung des STOP & START- Systems 220
Deaktivierung des DSC/ASR- Systems 163
Lenkradverstellung 99
Hupe 161
Head-up-Display
222-223

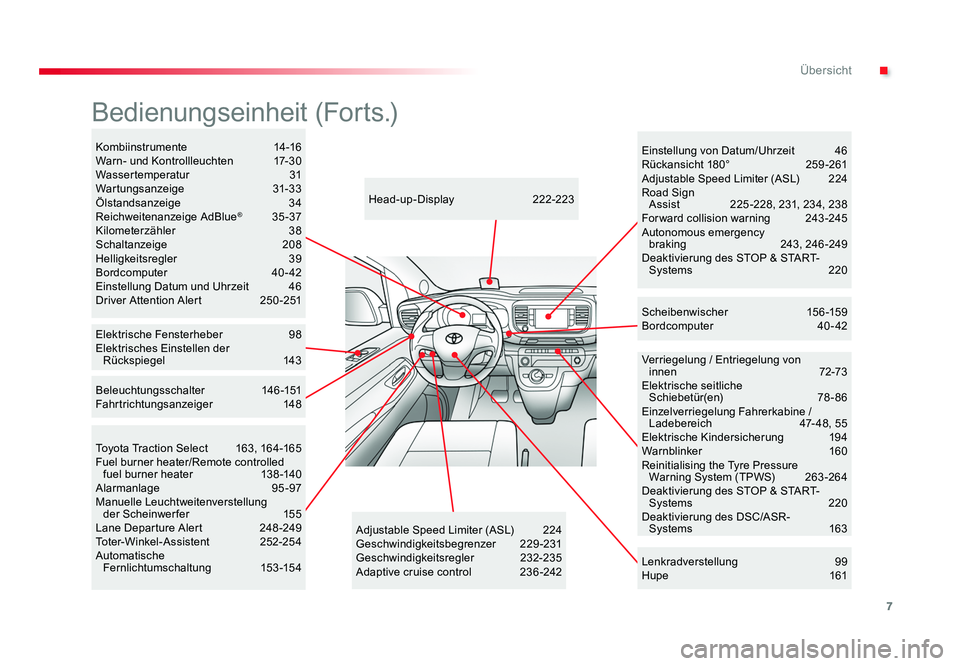

Bedienungseinheit (Forts.)
Scheibenwischer 15 6 -159
Bordcomputer 40 - 42
Adjustable Speed Limiter (ASL) 224
Geschwindigkeitsbegrenzer 229 -231
Geschwindigkeitsregler 232-235
Adaptive cruise control 236 -242
Kombiinstrumente
14 -16
Warn- und Kontrollleuchten 17- 3 0
Wassertemperatur 31
Wartungsanzeige 31- 33
Ölstandsanzeige 34
Reichweitenanzeige AdBlue
® 35 -37
Kilometerzähler 38
Schaltanzeige 208
Helligkeitsregler 39
Bordcomputer 40 - 42
Einstellung Datum und Uhrzeit 46
Driver Attention Alert 250-251
Elektrische Fensterheber 98
Elektrisches Einstellen der Rückspiegel 143
Toyota Traction Select 163, 16 4 -165
Fuel burner heater/Remote controlled fuel burner heater 13 8 -14 0
Alarmanlage 95 -97
Manuelle Leuchtweitenverstellung
der Scheinwerfer 155
Lane Departure Alert 248-249
Toter-Winkel-Assistent 252-254
Automatische
Fernlichtumschaltung 153 -15 4 Einstellung von Datum/Uhrzeit
46
Rückansicht 180° 259 -261
Adjustable Speed Limiter (ASL) 224
Road Sign
Assist 225 -228, 231, 234, 238
For ward collision warning 243-245
Autonomous emergency braking 243, 246 -249
Deaktivierung des STOP & START- Systems 220
Beleuchtungsschalter 14 6 -151
Fahrtrichtungsanzeiger 148
Proace_de.indb 722/07/2016 14:41

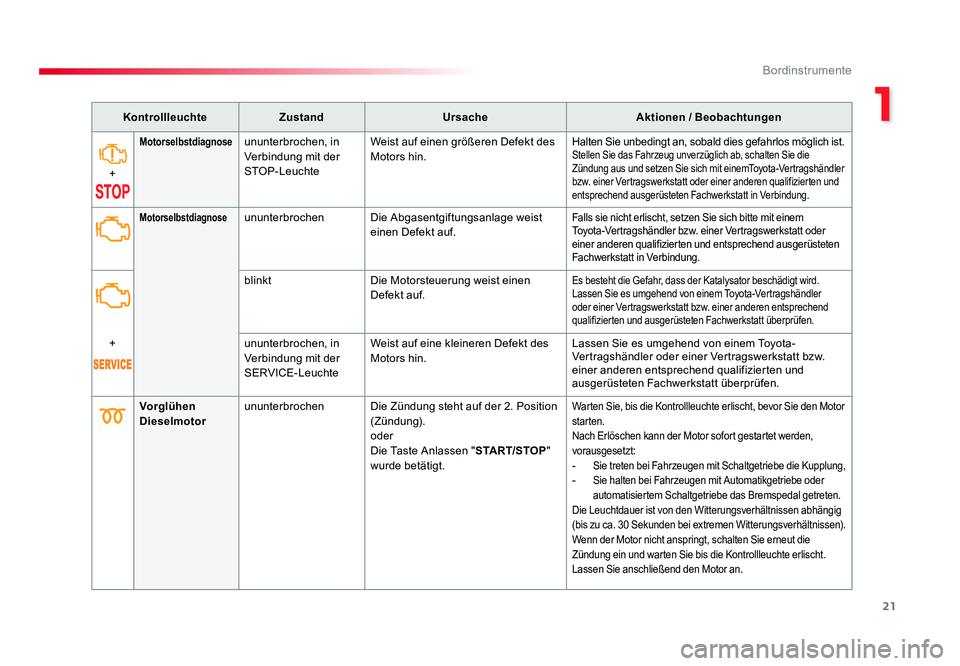

21
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
+
Motorselbstdiagnoseununterbrochen, in
Verbindung mit der
STOP-Leuchte Weist auf einen größeren Defekt des
Motors hin.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie die
Zündung aus und setzen Sie sich mit einemToyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Vorglühen
Dieselmotor
ununterbrochen
Die Zündung steht auf der 2. Position
(Zündung).
oder
Die Taste Anlassen "START/STOP"
wurde betätigt.Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie den Motor
starten.
Nach Erlöschen kann der Motor sofort gestartet werden,
vorausgesetzt:
- Sie treten bei Fahrzeugen mit Schaltgetriebe die Kupplung,- Sie halten bei Fahrzeugen mit Automatikgetriebe oder
automatisiertem Schaltgetriebe das Bremspedal getreten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig
(bis zu ca. 30 Sekunden bei extremen Witterungsverhältnissen).
Wenn der Motor nicht anspringt, schalten Sie erneut die
Zündung ein und warten Sie bis die Kontrollleuchte erlischt.
Lassen Sie anschließend den Motor an.
Motorselbstdiagnoseununterbrochen Die Abgasentgiftungsanlage weist
einen Defekt auf.Falls sie nicht erlischt, setzen Sie sich bitte mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
blinktDie Motorsteuerung weist einen
Defekt auf.Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie es umgehend von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen entsprechend
qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
+ ununterbrochen, in
Verbindung mit der
SERVICE-LeuchteWeist auf eine kleineren Defekt des
Motors hin.
Lassen Sie es umgehend von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt bzw.
einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
Proace_de.indb 2122/07/2016 14:42

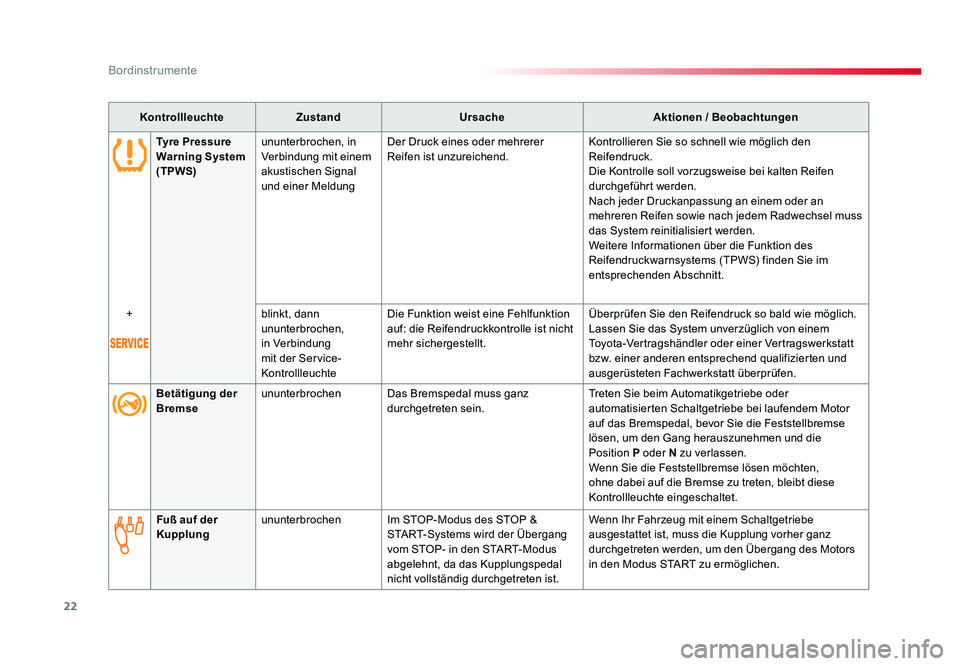

22
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Tyre Pressure
Warning System
(TPWS) ununterbrochen, in
Verbindung mit einem
akustischen Signal
und einer Meldung Der Druck eines oder mehrerer
Reifen ist unzureichend.
Kontrollieren Sie so schnell wie möglich den
Reifendruck.
Die Kontrolle soll vorzugsweise bei kalten Reifen
durchgeführt werden.
Nach jeder Druckanpassung an einem oder an
mehreren Reifen sowie nach jedem Radwechsel muss
das System reinitialisiert werden.
Weitere Informationen über die Funktion des
Reifendruckwarnsystems (TPWS) finden Sie im
entsprechenden Abschnitt.
+ blinkt, dann
ununterbrochen,
in Verbindung
mit der Service-
KontrollleuchteDie Funktion weist eine Fehlfunktion
auf: die Reifendruckkontrolle ist nicht
mehr sichergestellt.
Überprüfen Sie den Reifendruck so bald wie möglich.
Lassen Sie das System unverzüglich von einem
Toyota-Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
Betätigung der
Bremse ununterbrochen
Das Bremspedal muss ganz
durchgetreten sein. Treten Sie beim Automatikgetriebe oder
automatisierten Schaltgetriebe bei laufendem Motor
auf das Bremspedal, bevor Sie die Feststellbremse
lösen, um den Gang herauszunehmen und die
Position
P oder N zu verlassen.
Wenn Sie die Feststellbremse lösen möchten,
ohne dabei auf die Bremse zu treten, bleibt diese
Kontrollleuchte eingeschaltet.
Fuß auf der
Kupplung ununterbrochen
Im STOP-Modus des STOP &
START-Systems wird der Übergang
vom STOP- in den START-Modus
abgelehnt, da das Kupplungspedal
nicht vollständig durchgetreten ist. Wenn Ihr Fahrzeug mit einem Schaltgetriebe
ausgestattet ist, muss die Kupplung vorher ganz
durchgetreten werden, um den Übergang des Motors
in den Modus START zu ermöglichen.
Proace_de.indb 2222/07/2016 14:42

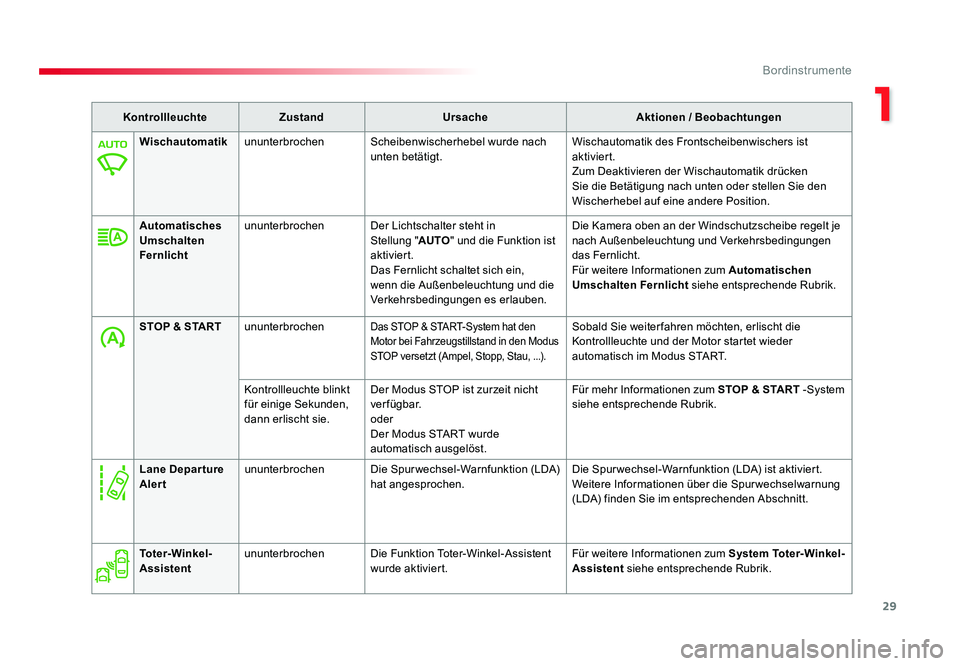

29
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Wischautomatik ununterbrochen Scheibenwischerhebel wurde nach
unten betätigt. Wischautomatik des Frontscheibenwischers ist
aktiviert.
Zum Deaktivieren der Wischautomatik drücken
Sie die Betätigung nach unten oder stellen Sie den
Wischerhebel auf eine andere Position.
Automatisches
Umschalten
Fernlicht ununterbrochen
Der Lichtschalter steht in
Stellung "AUTO " und die Funktion ist
aktiviert.
Das Fernlicht schaltet sich ein,
wenn die Außenbeleuchtung und die
Verkehrsbedingungen es erlauben. Die Kamera oben an der Windschutzscheibe regelt je
nach Außenbeleuchtung und Verkehrsbedingungen
das Fernlicht.
Für weitere Informationen zum
Automatischen
Umschalten Fernlicht siehe entsprechende Rubrik.
STOP & START ununterbrochen
Das STOP & START-System hat den
Motor bei Fahrzeugstillstand in den Modus
STOP versetzt (Ampel, Stopp, Stau, ...).Sobald Sie weiter fahren möchten, erlischt die
Kontrollleuchte und der Motor startet wieder
automatisch im Modus START.
Kontrollleuchte blinkt
für einige Sekunden,
dann erlischt sie. Der Modus STOP ist zurzeit nicht
verfügbar.
oder
Der Modus START wurde
automatisch ausgelöst. Für mehr Informationen zum
STOP & START -System
siehe entsprechende Rubrik.
Toter-Winkel-
Assistent ununterbrochen
Die Funktion Toter-Winkel-Assistent
wurde aktiviert. Für weitere Informationen zum
System Toter-Winkel-
Assistent siehe entsprechende Rubrik.
Lane Depar ture
Alert
ununterbrochen
Die Spur wechsel-Warnfunktion (LDA)
hat angesprochen. Die Spur wechsel-Warnfunktion (LDA) ist aktiviert.
Weitere Informationen über die Spur wechselwarnung
(LDA) finden Sie im entsprechenden Abschnitt.
Proace_de.indb 2922/07/2016 14:42

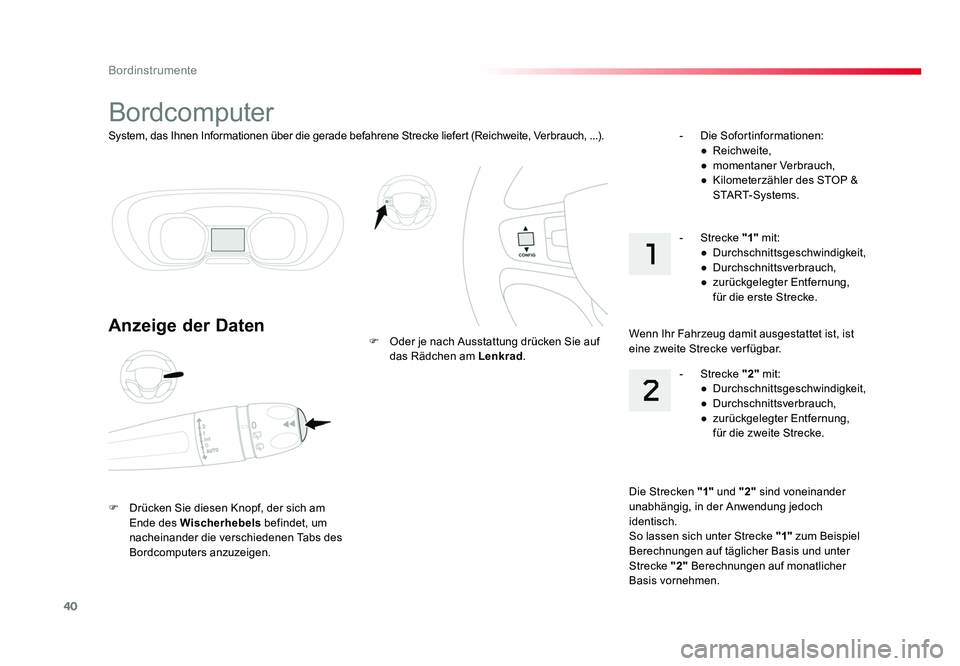

40
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
System, das Ihnen Informationen über die gerade befahrene Strecke liefert (Reichweite, Verbrauch, ...).
Bordcomputer
Anzeige der Daten
F Drücken Sie diesen Knopf, der sich am
Ende des Wischerhebels befindet, um
nacheinander die verschiedenen Tabs des
Bordcomputers anzuzeigen. F Oder je nach Ausstattung drücken Sie auf
das Rädchen am Lenkrad. -
Die Sofortinformationen:
● Reichweite,
● momentaner Verbrauch,
● Kilometerzähler des STOP & START-Systems.
Die Strecken "1" und "2" sind voneinander
unabhängig, in der Anwendung jedoch
identisch.
So lassen sich unter Strecke "1" zum Beispiel
Berechnungen auf täglicher Basis und unter
Strecke "2" Berechnungen auf monatlicher
Basis vornehmen. -
Strecke "2" mit:
● Durchschnittsgeschwindigkeit,
● Durchschnittsverbrauch,
● zurückgelegter Entfernung,
für die zweite Strecke.
-
Strecke "1" mit:
● Durchschnittsgeschwindigkeit,
● Durchschnittsverbrauch,
● zurückgelegter Entfernung,
für die erste Strecke.
Wenn Ihr Fahrzeug damit ausgestattet ist, ist
eine zweite Strecke ver fügbar.
Proace_de.indb 4022/07/2016 14:42

42
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
Ein paar Begriffserläuterungen
Reichweite
(km oder Meilen)
Strecke, die noch mit dem im
Tank enthaltenen Kraftstoff
zurückgelegt werden kann ( je nach
Durchschnittsverbrauch der letzten
Kilometer).
Dieser Wert kann variieren, wenn sich
Fahr weise oder Streckenprofil ändern
und dadurch der momentane Verbrauch
erheblich abweicht.
Sobald die Reichweite unter 30 km beträgt, werden
Striche angezeigt. Nach dem Tanken (mindestens
8 Liter) wird die Reichweite wieder berechnet und
beim Überschreiten von 100 km angezeigt.
Falls während der Fahrt anstelle von Ziffern
ständig Striche angezeigt werden, einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt kontaktieren.
Diese Information wird erst ab einer
Geschwindigkeit von 30 km/h angezeigt.
Momentaner Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Seit einigen Sekunden
berechneter durchschnittlicher
Kraftstoffverbrauch.
Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Seit der letzten Rückstellung des Computers auf null
berechneter durchschnittlicher Kraftstoffverbrauch.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Seit der letzten Rückstellung des
Computers auf null berechnete
Durchschnittsgeschwindigkeit.
Zurückgelegte Strecke
(km oder Meilen)
Seit der letzten Rückstellung des
Computers auf null berechnete
zurückgelegte Strecke.
Zeitzähler des STOP &
START-Systems
(Minuten/Sekunden oder Stunden/
Minuten)
Wenn Ihr Fahrzeug mit einem STOP & START-
System ausgestattet ist, er folgt eine Addition
der Zeiten mittels Zeitzähler, in denen das
Fahrzeug während der Fahrt in den Modus
STOP geschaltet wurde.
Bei jedem Einschalten der Zündung wird der
Zeitzähler auf null gestellt.
Proace_de.indb 4222/07/2016 14:42
