Praktische Tipps
Jumpy _de_Chap07_info-pratiques_ed01-2016

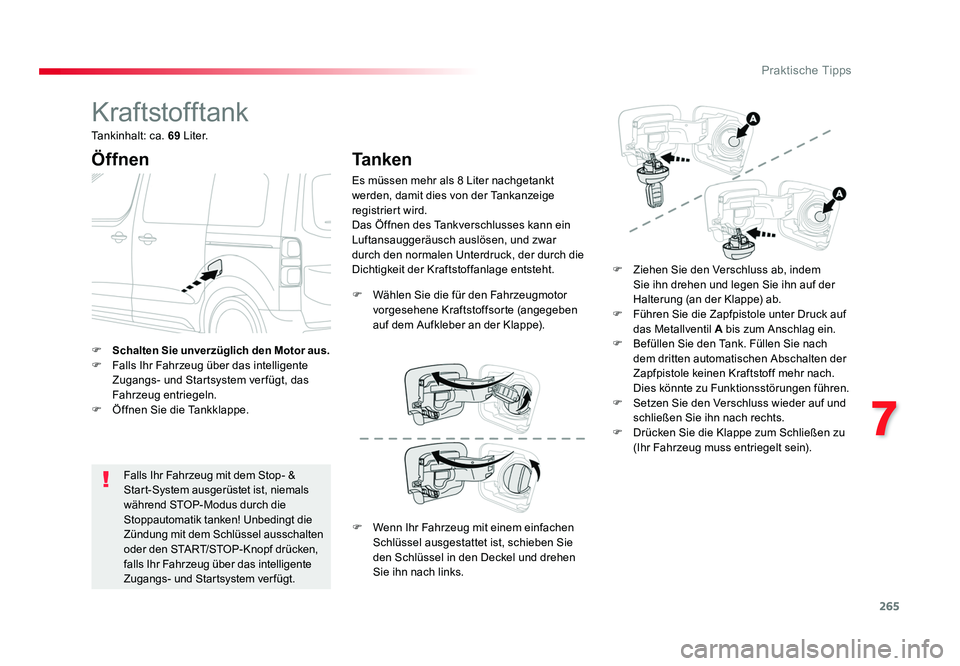

Kraftstofftank
Öffnen
Falls Ihr Fahrzeug mit dem Stop- &
Start-System ausgerüstet ist, niemals
während STOP-Modus durch die
Stoppautomatik tanken! Unbedingt die
Zündung mit dem Schlüssel ausschalten
oder den START/STOP-Knopf drücken,
falls Ihr Fahrzeug über das intelligente
Zugangs- und Startsystem verfügt.
F
Schalten Sie unverzüglich den Motor aus.
F Falls Ihr Fahrzeug über das intelligente
Zugangs- und Startsystem ver fügt, das
Fahrzeug entriegeln.
F Öffnen Sie die Tankklappe.
Ta n k e n
Es müssen mehr als 8 Liter nachgetankt
werden, damit dies von der Tankanzeige
registriert wird.
Das Öffnen des Tankverschlusses kann ein
Luftansauggeräusch auslösen, und zwar
durch den normalen Unterdruck, der durch die
Dichtigkeit der Kraftstoffanlage entsteht. F Ziehen Sie den Verschluss ab, indem
Sie ihn drehen und legen Sie ihn auf der
Halterung (an der Klappe) ab.
F Führen Sie die Zapfpistole unter Druck auf das Metallventil A bis zum Anschlag ein.
F Befüllen Sie den Tank. Füllen Sie nach dem dritten automatischen Abschalten der
Zapfpistole keinen Kraftstoff mehr nach.
Dies könnte zu Funktionsstörungen führen.
F Setzen Sie den Verschluss wieder auf und schließen Sie ihn nach rechts.
F Drücken Sie die Klappe zum Schließen zu (Ihr Fahrzeug muss entriegelt sein).
F Wählen Sie die für den Fahrzeugmotor
vorgesehene Kraftstoffsorte (angegeben
auf dem Aufkleber an der Klappe).
Tankinhalt: ca.
69 L i t e r.
F Wenn Ihr Fahrzeug mit einem einfachen Schlüssel ausgestattet ist, schieben Sie
den Schlüssel in den Deckel und drehen
Sie ihn nach links.
Proace_de.indb 26522/07/2016 14:44

276
Praktische Tipps
Jumpy _de_Chap07_info-pratiques_ed01-2016

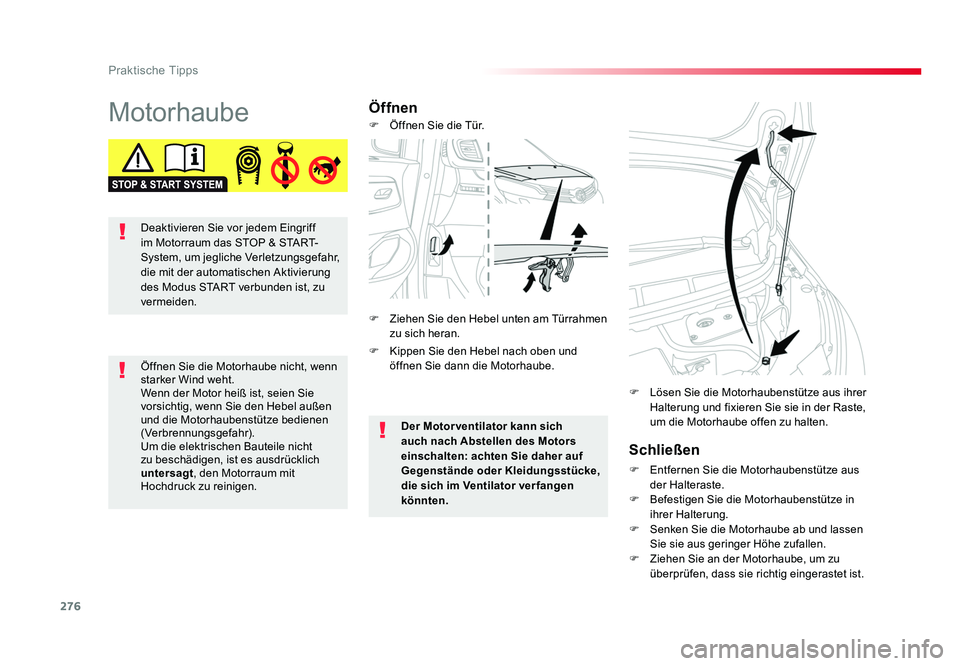

MotorhaubeÖffnenSchließen
F Entfernen Sie die Motorhaubenstütze aus der Halteraste.
F Befestigen Sie die Motorhaubenstütze in ihrer Halterung.
F Senken Sie die Motorhaube ab und lassen Sie sie aus geringer Höhe zufallen.
F Ziehen Sie an der Motorhaube, um zu überprüfen, dass sie richtig eingerastet ist.
F Lösen Sie die Motorhaubenstütze aus ihrer
Halterung und fixieren Sie sie in der Raste,
um die Motorhaube offen zu halten.
Öffnen Sie die Motorhaube nicht, wenn
starker Wind weht.
Wenn der Motor heiß ist, seien Sie
vorsichtig, wenn Sie den Hebel außen
und die Motorhaubenstütze bedienen
(Verbrennungsgefahr).
Um die elektrischen Bauteile nicht
zu beschädigen, ist es ausdrücklich
untersagt
, den Motorraum mit
Hochdruck zu reinigen. Der Motor ventilator kann sich
auch nach Abstellen des Motors
einschalten: achten Sie daher auf
Gegenstände oder Kleidungsstücke,
die sich im Ventilator ver fangen
könnten.
F Kippen Sie den Hebel nach oben und
öffnen Sie dann die Motorhaube.
F Öffnen Sie die Tür.
F Ziehen Sie den Hebel unten am Türrahmen
zu sich heran.
Deaktivieren Sie vor jedem Eingriff
im Motorraum das STOP & START-
System, um jegliche Verletzungsgefahr,
die mit der automatischen Aktivierung
des Modus START verbunden ist, zu
vermeiden.
Proace_de.indb 27622/07/2016 14:44

281
7
Praktische Tipps
Jumpy _de_Chap07_info-pratiques_ed01-2016

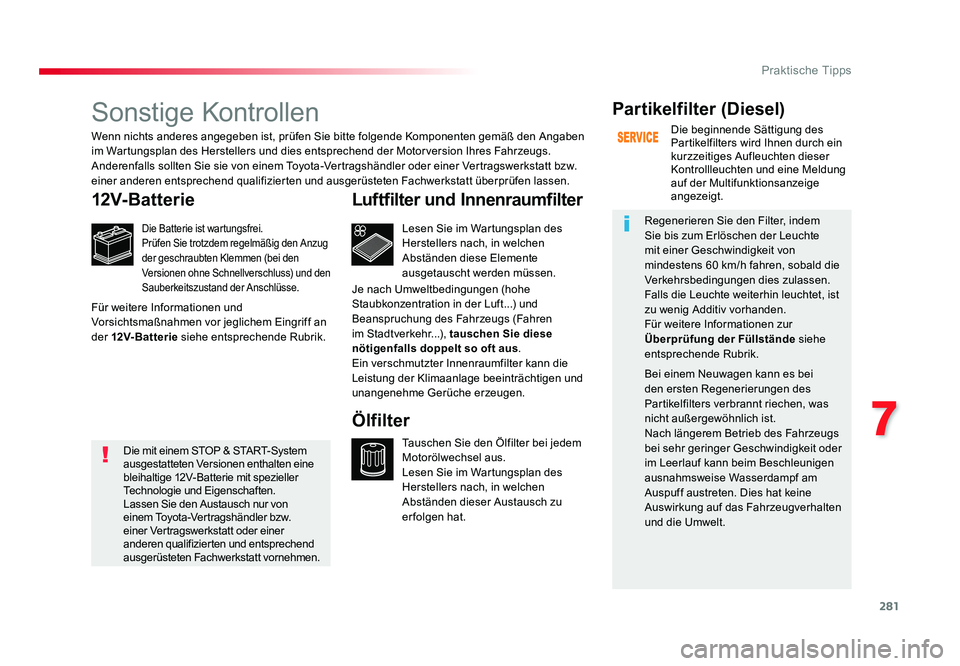

Sonstige Kontrollen
12V- Bat t er i e
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem regelmäßig den Anzug
der geschraubten Klemmen (bei den
Versionen ohne Schnellverschluss) und den
Sauberkeitszustand der Anschlüsse.Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen diese Elemente
ausgetauscht werden müssen.
Luftfilter und Innenraumfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen dieser Austausch zu
er folgen hat.
ÖlfilterPar tikelfilter (Diesel)
Die beginnende Sättigung des
Partikelfilters wird Ihnen durch ein
kurzzeitiges Aufleuchten dieser
Kontrollleuchten und eine Meldung
auf der Multifunktionsanzeige
angezeigt.
Regenerieren Sie den Filter, indem
Sie bis zum Erlöschen der Leuchte
mit einer Geschwindigkeit von
mindestens 60 km/h fahren, sobald die
Verkehrsbedingungen dies zulassen.
Falls die Leuchte weiterhin leuchtet, ist
zu wenig Additiv vorhanden.
Für weitere Informationen zur
Überprüfung der Füllstände siehe
entsprechende Rubrik.
Bei einem Neuwagen kann es bei
den ersten Regenerierungen des
Partikelfilters verbrannt riechen, was
nicht außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am
Auspuff austreten. Dies hat keine
Auswirkung auf das Fahrzeugverhalten
und die Umwelt.
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben
im Wartungsplan des Herstellers und dies entsprechend der Motorversion Ihres Fahrzeugs.
Anderenfalls sollten Sie sie von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw.
einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen lassen.
Für weitere Informationen und
Vorsichtsmaßnahmen vor jeglichem Eingriff an
der 12V- Bat terie
siehe entsprechende Rubrik. Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und
Beanspruchung des Fahrzeugs (Fahren
im Stadtverkehr...), tauschen Sie diese
nötigenfalls doppelt so oft aus
.
Ein verschmutzter Innenraumfilter kann die
Leistung der Klimaanlage beeinträchtigen und
unangenehme Gerüche erzeugen.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Lassen Sie den Austausch nur von
einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt vornehmen.
Proace_de.indb 28122/07/2016 14:44

285
7
Praktische Tipps
Jumpy _de_Chap07_info-pratiques_ed01-2016

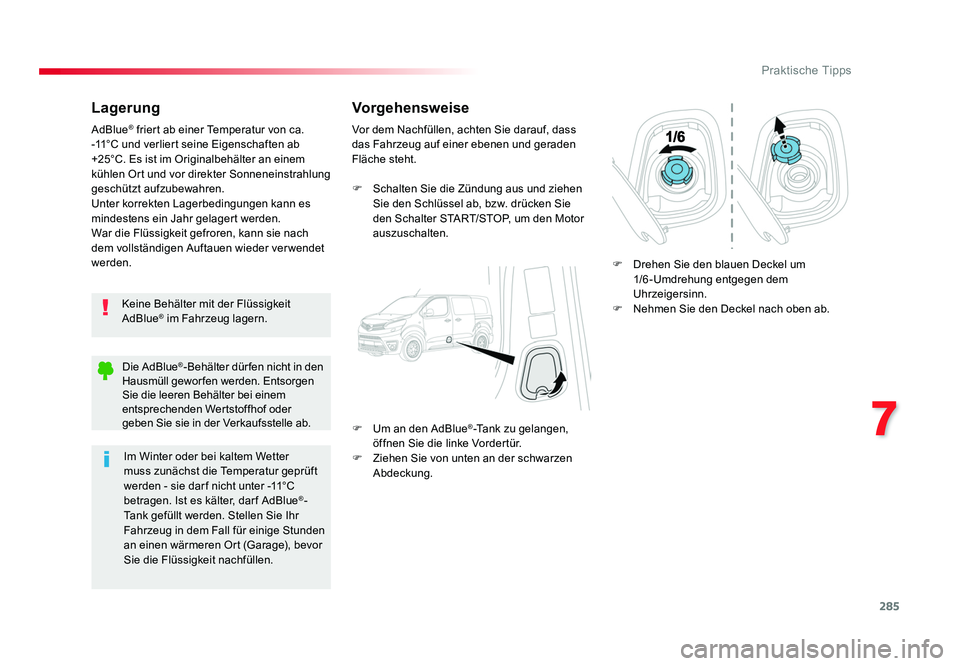

Lagerung
Keine Behälter mit der Flüssigkeit
AdBlue® im Fahrzeug lagern.
AdBlue
® friert ab einer Temperatur von ca.
-11°C und verliert seine Eigenschaften ab
+25°C. Es ist im Originalbehälter an einem
kühlen Ort und vor direkter Sonneneinstrahlung
geschützt aufzubewahren.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
War die Flüssigkeit gefroren, kann sie nach
dem vollständigen Auftauen wieder ver wendet
werden.
Vorgehensweise
Vor dem Nachfüllen, achten Sie darauf, dass
das Fahrzeug auf einer ebenen und geraden
Fläche steht.
F Schalten Sie die Zündung aus und ziehen Sie den Schlüssel ab, bzw. drücken Sie
den Schalter START/STOP, um den Motor
auszuschalten.
F Um an den AdBlue
®-Tank zu gelangen,
öffnen Sie die linke Vordertür.
F Ziehen Sie von unten an der schwarzen Abdeckung. F Drehen Sie den blauen Deckel um
1/6 -Umdrehung entgegen dem
Uhrzeigersinn.
F Nehmen Sie den Deckel nach oben ab.
Die AdBlue
®-Behälter dür fen nicht in den
Hausmüll gewor fen werden. Entsorgen
Sie die leeren Behälter bei einem
entsprechenden Wertstoffhof oder
geben Sie sie in der Verkaufsstelle ab.
Im Winter oder bei kaltem Wetter
muss zunächst die Temperatur geprüft
werden - sie dar f nicht unter -11°C
betragen. Ist es kälter, dar f AdBlue
®-
Tank gefüllt werden. Stellen Sie Ihr
Fahrzeug in dem Fall für einige Stunden
an einen wärmeren Ort (Garage), bevor
Sie die Flüssigkeit nachfüllen.
Proace_de.indb 28522/07/2016 14:45

321
8
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016

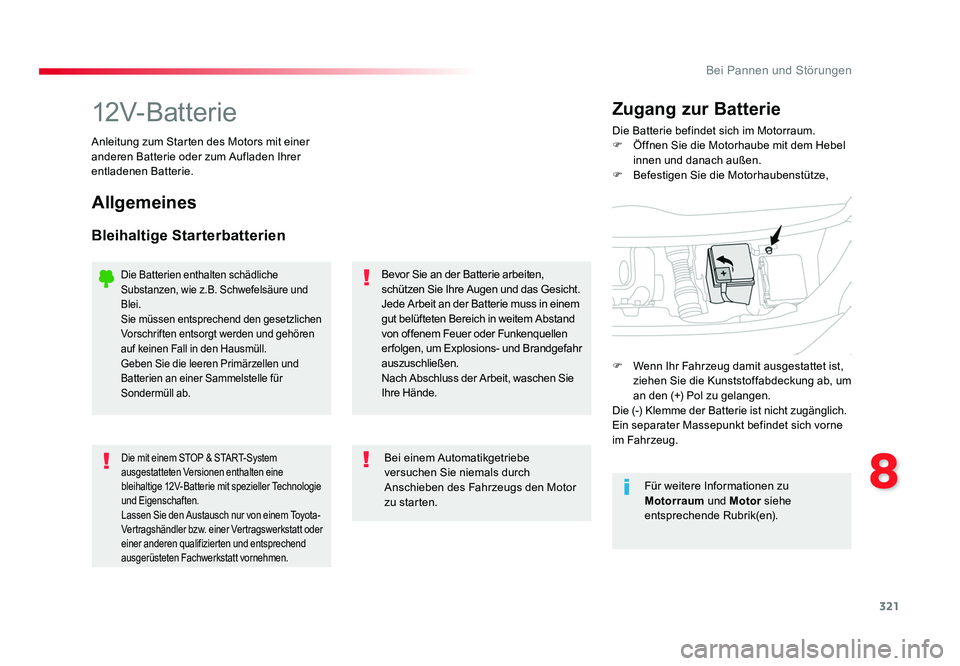

12V-BatterieDie Batterie befindet sich im Motorraum.
F Öffnen Sie die Motorhaube mit dem Hebel innen und danach außen.
F Befestigen Sie die Motorhaubenstütze,
Zugang zur Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Allgemeines
Bleihaltige Starterbatterien
Bevor Sie an der Batterie arbeiten,
schützen Sie Ihre Augen und das Gesicht.
Jede Arbeit an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand
von offenem Feuer oder Funkenquellen
er folgen, um Explosions- und Brandgefahr
auszuschließen.
Nach Abschluss der Arbeit, waschen Sie
Ihre Hände.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller Technologie
und Eigenschaften.
Lassen Sie den Austausch nur von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt vornehmen.Bei einem Automatikgetriebe
versuchen Sie niemals durch
Anschieben des Fahrzeugs den Motor
zu starten.
Die Batterien enthalten schädliche
Substanzen, wie z.B. Schwefelsäure und
Blei.
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören
auf keinen Fall in den Hausmüll.
Geben Sie die leeren Primärzellen und
Batterien an einer Sammelstelle für
Sondermüll ab.
Für weitere Informationen zu
Motorraum und Motor siehe
entsprechende Rubrik(en).
F Wenn Ihr Fahrzeug damit ausgestattet ist,
ziehen Sie die Kunststoffabdeckung ab, um
an den (+) Pol zu gelangen.
Die (-) Klemme der Batterie ist nicht zugänglich.
Ein separater Massepunkt befindet sich vorne
im Fahrzeug.
Proace_de.indb 32122/07/2016 14:45

322
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016

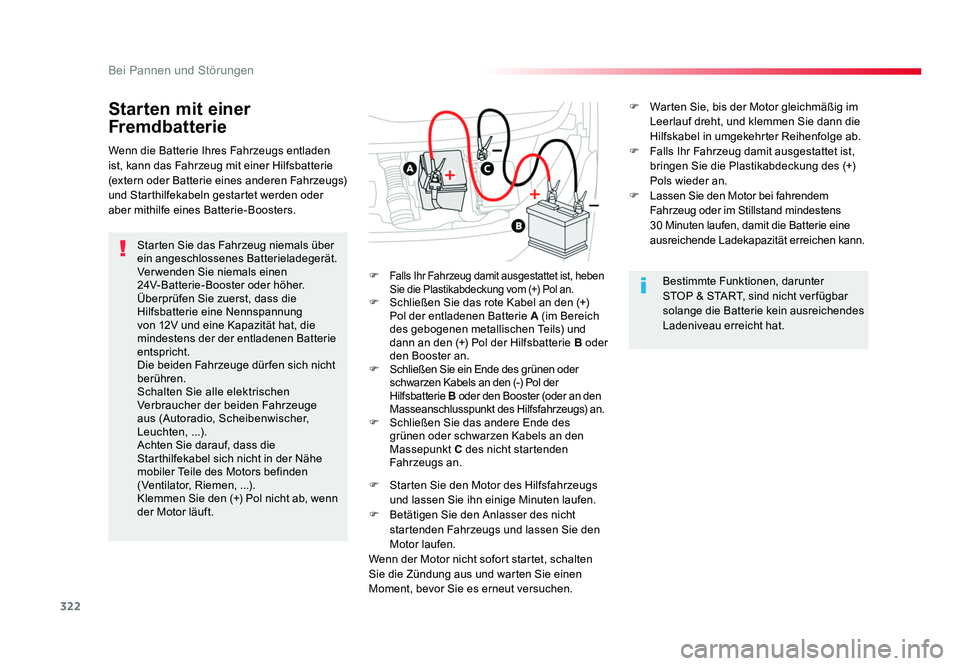

Starten mit einer
Fremdbatterie
Starten Sie das Fahrzeug niemals über
ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen
24V-Batterie-Booster oder höher.
Überprüfen Sie zuerst, dass die
Hilfsbatterie eine Nennspannung
von 12V und eine Kapazität hat, die
mindestens der der entladenen Batterie
entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie alle elektrischen
Verbraucher der beiden Fahrzeuge
aus (Autoradio, Scheibenwischer,
Leuchten, ...).
Achten Sie darauf, dass die
Starthilfekabel sich nicht in der Nähe
mobiler Teile des Motors befinden
(Ventilator, Riemen, ...).
Klemmen Sie den (+) Pol nicht ab, wenn
der Motor läuft.F
Falls Ihr Fahrzeug damit ausgestattet ist, heben
Sie die Plastikabdeckung vom (+) Pol an.
F Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie A (im Bereich
des gebogenen metallischen Teils) und
dann an den (+) Pol der Hilfsbatterie B oder
den Booster an.
F Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der
Hilfsbatterie B oder den Booster (oder an den
Masseanschlusspunkt des Hilfsfahrzeugs) an.
F Schließen Sie das andere Ende des grünen oder schwarzen Kabels an den
Massepunkt C des nicht startenden
Fahrzeugs an.
F Starten Sie den Motor des Hilfsfahrzeugs und lassen Sie ihn einige Minuten laufen.
F Betätigen Sie den Anlasser des nicht startenden Fahrzeugs und lassen Sie den
Motor laufen.
Wenn der Motor nicht sofort startet, schalten
Sie die Zündung aus und warten Sie einen
Moment, bevor Sie es erneut versuchen.
Wenn die Batterie Ihres Fahrzeugs entladen
ist, kann das Fahrzeug mit einer Hilfsbatterie
(extern oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln gestartet werden oder
aber mithilfe eines Batterie-Boosters.
Bestimmte Funktionen, darunter
STOP & START, sind nicht ver fügbar
solange die Batterie kein ausreichendes
Ladeniveau erreicht hat.
F Warten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F Falls Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Plastikabdeckung des (+)
Pols wieder an.
F Lassen Sie den Motor bei fahrendem
Fahrzeug oder im Stillstand mindestens
30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen kann.
Proace_de.indb 32222/07/2016 14:45

323
8
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Um der Batterie eine optimale Lebensdauer zu
gewährleisten, ist es unverzichtbar, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein,
die Batterie aufzuladen:
- wenn Sie in erster Linie kurze Strecken zurücklegen,
- im Hinblick auf eine längere Standzeit von mehreren Wochen.
Setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.

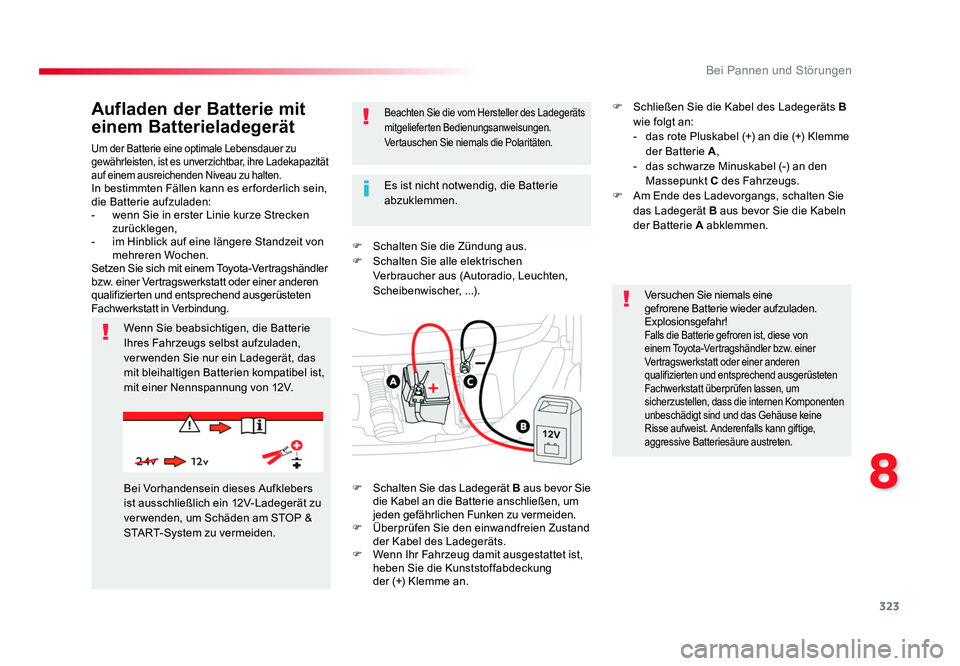

Aufladen der Batterie mit
einem Batterieladegerät
F Schalten Sie die Zündung aus.
F Schalten Sie alle elektrischen
Verbraucher aus (Autoradio, Leuchten,
Scheibenwischer, ...).
Wenn Sie beabsichtigen, die Batterie
Ihres Fahrzeugs selbst aufzuladen,
ver wenden Sie nur ein Ladegerät, das
mit bleihaltigen Batterien kompatibel ist,
mit einer Nennspannung von 12V.
Beachten Sie die vom Hersteller des Ladegeräts
mitgelieferten Bedienungsanweisungen.
Vertauschen Sie niemals die Polaritäten.
Versuchen Sie niemals eine
gefrorene Batterie wieder aufzuladen.
Explosionsgefahr!
Falls die Batterie gefroren ist, diese von
einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen lassen, um
sicherzustellen, dass die internen Komponenten
unbeschädigt sind und das Gehäuse keine
Risse aufweist. Anderenfalls kann giftige,
aggressive Batteriesäure austreten.
Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12V-Ladegerät zu
ver wenden, um Schäden am STOP &
START-System zu vermeiden. Es ist nicht notwendig, die Batterie
abzuklemmen.
F Schalten Sie das Ladegerät B aus bevor Sie
die Kabel an die Batterie anschließen, um
jeden gefährlichen Funken zu vermeiden.
F Überprüfen Sie den einwandfreien Zustand
der Kabel des Ladegeräts.
F Wenn Ihr Fahrzeug damit ausgestattet ist, heben Sie die Kunststoffabdeckung
der (+) Klemme an. F Schließen Sie die Kabel des Ladegeräts
B
wie folgt an:
- das rote Pluskabel (+) an die (+) Klemme der Batterie A,
- das schwarze Minuskabel (-) an den Massepunkt C des Fahrzeugs.
F Am Ende des Ladevorgangs, schalten Sie das Ladegerät B aus bevor Sie die Kabeln
der Batterie A abklemmen.
Proace_de.indb 32322/07/2016 14:45

324
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Schelle kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang.

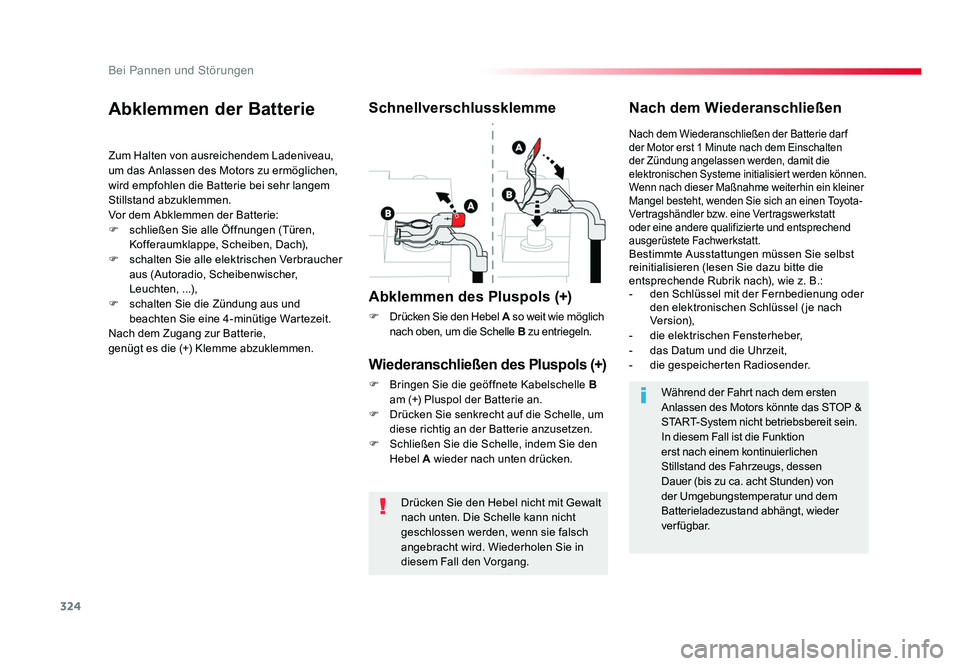

Abklemmen der Batterie
Zum Halten von ausreichendem Ladeniveau,
um das Anlassen des Motors zu ermöglichen,
wird empfohlen die Batterie bei sehr langem
Stillstand abzuklemmen.
Vor dem Abklemmen der Batterie:
F schließen Sie alle Öffnungen (Türen, Kofferaumklappe, Scheiben, Dach),
F schalten Sie alle elektrischen Verbraucher aus (Autoradio, Scheibenwischer,
Leuchten, ...),
F schalten Sie die Zündung aus und beachten Sie eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie,
genügt es die (+) Klemme abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)
F Drücken Sie den Hebel A so weit wie möglich
nach oben, um die Schelle B zu entriegeln.
Nach dem Wiederanschließen
Wiederanschließen des Pluspols (+)
F Bringen Sie die geöffnete Kabelschelle B
am (+) Pluspol der Batterie an.
F Drücken Sie senkrecht auf die Schelle, um diese richtig an der Batterie anzusetzen.
F Schließen Sie die Schelle, indem Sie den Hebel A wieder nach unten drücken.
Nach dem Wiederanschließen der Batterie dar f
der Motor erst 1 Minute nach dem Einschalten
der Zündung angelassen werden, damit die
elektronischen Systeme initialisiert werden können.
Wenn nach dieser Maßnahme weiterhin ein kleiner
Mangel besteht, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt.
Bestimmte Ausstattungen müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte die
entsprechende Rubrik nach), wie z. B.:
- den Schlüssel mit der Fernbedienung oder den elektronischen Schlüssel ( je nach
Ve r s i o n),
- die elektrischen Fensterheber,
- das Datum und die Uhrzeit,
- die gespeicherten Radiosender.
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das STOP &
START-System nicht betriebsbereit sein.
In diesem Fall ist die Funktion
erst nach einem kontinuierlichen
Stillstand des Fahrzeugs, dessen
Dauer (bis zu ca. acht Stunden) von
der Umgebungstemperatur und dem
Batterieladezustand abhängt, wieder
verfügbar.
Proace_de.indb 32422/07/2016 14:45
