2017 TOYOTA PROACE stop start

202
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Bei Dieselfahrzeugen wird der
Motor bei Minustemperaturen
erst nach dem Erlöschen
der Vorglühkontrollleuchte
gestartet.
Wenn diese Kontrollleuchte
nach Drücken auf "START/
STOP" aufleuchtet, müssen
Sie das Brems- oder
Kupplungspedal bis zum
Ausgehen der Kontrollleuchte
getreten halten und dür fen
bis zum vollständigen Start
des Motors nicht erneut auf
"START/STOP" drücken.

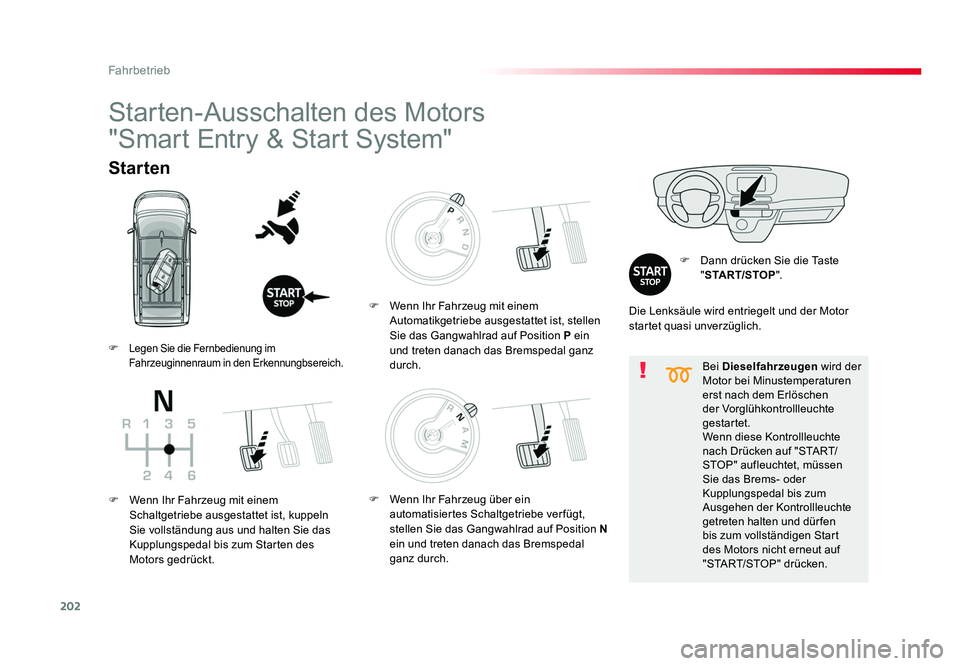

Starten
F Dann drücken Sie die Taste
"START/STOP ".
Starten-Ausschalten des Motors
"Smart Entry & Start System"
Die Lenksäule wird entriegelt und der Motor
startet quasi unverzüglich.
F
Legen Sie die Fernbedienung im
Fahrzeuginnenraum in den Erkennungbsereich.
F Wenn Ihr Fahrzeug mit einem Schaltgetriebe ausgestattet ist, kuppeln
Sie vollständung aus und halten Sie das
Kupplungspedal bis zum Starten des
Motors gedrückt. F Wenn Ihr Fahrzeug mit einem
Automatikgetriebe ausgestattet ist, stellen
Sie das Gangwahlrad auf Position P ein
und treten danach das Bremspedal ganz
durch.
F Wenn Ihr Fahrzeug über ein automatisiertes Schaltgetriebe verfügt,
stellen Sie das Gangwahlrad auf Position N
ein und treten danach das Bremspedal
ganz durch.
Proace_de.indb 20222/07/2016 14:44

203
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

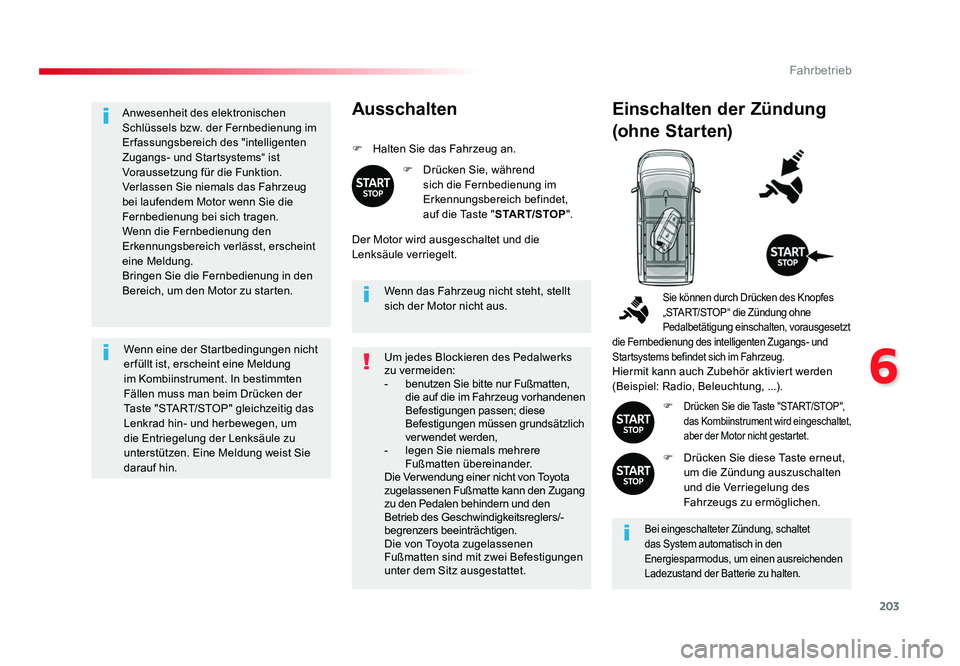

Anwesenheit des elektronischen
Schlüssels bzw. der Fernbedienung im
Erfassungsbereich des "intelligenten
Zugangs- und Startsystems“ ist
Voraussetzung für die Funktion.
Verlassen Sie niemals das Fahrzeug
bei laufendem Motor wenn Sie die
Fernbedienung bei sich tragen.
Wenn die Fernbedienung den
Erkennungsbereich verlässt, erscheint
eine Meldung.
Bringen Sie die Fernbedienung in den
Bereich, um den Motor zu starten.Wenn eine der Startbedingungen nicht
er füllt ist, erscheint eine Meldung
im Kombiinstrument. In bestimmten
Fällen muss man beim Drücken der
Taste "START/STOP" gleichzeitig das
Lenkrad hin- und herbewegen, um
die Entriegelung der Lenksäule zu
unterstützen. Eine Meldung weist Sie
darauf hin. Wenn das Fahrzeug nicht steht, stellt
sich der Motor nicht aus.Ausschalten
F Halten Sie das Fahrzeug an.
F Drücken Sie, während sich die Fernbedienung im
Erkennungsbereich befindet,
auf die Taste " START/STOP".
Der Motor wird ausgeschaltet und die
Lenksäule verriegelt.
Einschalten der Zündung
(ohne Star ten)
Bei eingeschalteter Zündung, schaltet
das System automatisch in den
Energiesparmodus, um einen ausreichenden
Ladezustand der Batterie zu halten. Sie können durch Drücken des Knopfes
„START/STOP“ die Zündung ohne
Pedalbetätigung einschalten, vorausgesetzt
die Fernbedienung des intelligenten Zugangs- und
Startsystems befindet sich im Fahrzeug.
Hiermit kann auch Zubehör aktiviert werden
(Beispiel: Radio, Beleuchtung, ...).
F
Drücken Sie die Taste "START/STOP",
das Kombiinstrument wird eingeschaltet,
aber der Motor nicht gestartet.
F Drücken Sie diese Taste erneut, um die Zündung auszuschalten
und die Verriegelung des
Fahrzeugs zu ermöglichen.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
-
benutzen Sie bitte nur Fußmatten,
die auf die im Fahrzeug vorhandenen
Befestigungen passen; diese
Befestigungen müssen grundsätzlich
verwendet werden,
- legen Sie niemals mehrere Fußmatten übereinander.
Die Ver wendung einer nicht von Toyota
zugelassenen Fußmatte kann den Zugang
zu den Pedalen behindern und den
Betrieb des Geschwindigkeitsreglers/-
begrenzers beeinträchtigen.
Die von Toyota zugelassenen
Fußmatten sind mit zwei Befestigungen
unter dem Sitz ausgestattet.
Proace_de.indb 20322/07/2016 14:44

204
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Notstart
Falls das Fahrzeug den elektronischen
Schlüssel nicht im Erkennungsbereich erkennt,
weil die Batterie der Fernbedienung leer ist,
befindet sich links hinter dem Lenkrad ein
Notlesegerät, um das Fahrzeug zu starten.F Drücken Sie danach auf die Taste "START/STO P ".
Der Motor wird gestartet. Wenn sich die Fernbedienung beim
Schließen einer Öffnung oder beim (späteren)
Ausschalten des Motors nicht mehr im
Erkennungsbereich befindet, erscheint eine
Meldung im Kombiinstrument.
Erzwungenes AusschaltenFernbedienung wird nicht
erkannt
F Zur Zwangsabschaltung des Motors
den Knopf "START/STOP" ca. 3 Sek.
lang drücken. Kontaktieren Sie dann
umgehend einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt.
F Wenn Ihr Fahrzeug mit einem
Schaltgetriebe ausgestattet ist, schieben
Sie den Schalthebel in den Leerlauf und
treten Sie das Bremspedal ganz durch.
F Wenn Ihr Fahrzeug mit einem
Automatikgetriebe ausgestattet ist, stellen
Sie das Gangwahlrad auf Position P ein und
treten danach das Bremspedal ganz durch.
F Wenn Ihr Fahrzeug mit einem automatisierten
Getriebe ausgestattet ist, stellen Sie das
Gangwahlrad auf Position N ein und treten
danach das Bremspedal ganz durch.
Nur im Notfall und bei stehendem Fahrzeug
können Sie den Motor abstellen.
Drücken Sie dazu ca. drei Sekunden lang die
Taste "START/STOP".
In diesem Fall blockiert die Lenksäule, wenn
das Fahrzeug zum Stillstand kommt. F
Halten Sie die Fernbedienung gegen das
Lesegerät und halten Sie sie in dieser Position.
Proace_de.indb 20422/07/2016 14:44

208
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

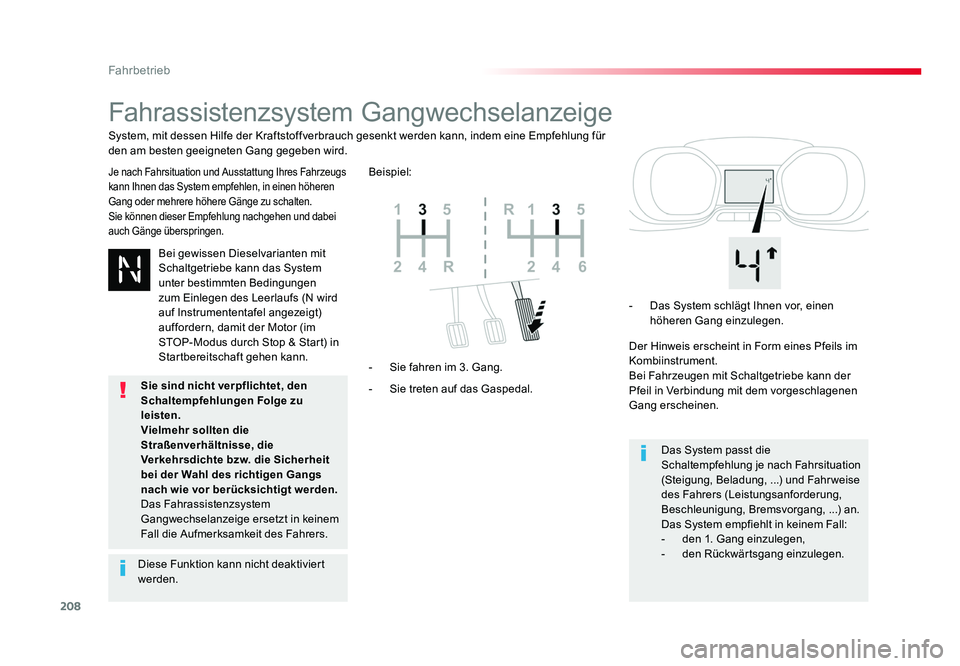

Fahrassistenzsystem Gangwechselanzeige
Je nach Fahrsituation und Ausstattung Ihres Fahrzeugs
kann Ihnen das System empfehlen, in einen höheren
Gang oder mehrere höhere Gänge zu schalten.
Sie können dieser Empfehlung nachgehen und dabei
auch Gänge überspringen.
- Sie treten auf das Gaspedal. - Sie fahren im 3. Gang.- Das System schlägt Ihnen vor, einen
höheren Gang einzulegen.
Der Hinweis erscheint in Form eines Pfeils im
Kombiinstrument.
Bei Fahrzeugen mit Schaltgetriebe kann der
Pfeil in Verbindung mit dem vorgeschlagenen
Gang erscheinen.
Das System passt die
Schaltempfehlung je nach Fahrsituation
(Steigung, Beladung, ...) und Fahr weise
des Fahrers (Leistungsanforderung,
Beschleunigung, Bremsvorgang, ...) an.
Das System empfiehlt in keinem Fall:
- den 1. Gang einzulegen,
- den Rückwärtsgang einzulegen.
System, mit dessen Hilfe der Kraftstoffverbrauch gesenkt werden kann, indem eine Empfehlung für
den am besten geeigneten Gang gegeben wird.
Beispiel:
Bei gewissen Dieselvarianten mit
Schaltgetriebe kann das System
unter bestimmten Bedingungen
zum Einlegen des Leerlaufs (N wird
auf Instrumententafel angezeigt)
auffordern, damit der Motor (im
STOP-Modus durch Stop & Start) in
Startbereitschaft gehen kann.
Diese Funktion kann nicht deaktiviert
werden. Sie sind nicht verpflichtet, den
Schaltempfehlungen Folge zu
leisten.
Vielmehr sollten die
Straßenverhältnisse, die
Verkehrsdichte bzw. die Sicherheit
bei der Wahl des richtigen Gangs
nach wie vor berücksichtigt werden.
Das Fahrassistenzsystem
Gangwechselanzeige ersetzt in keinem
Fall die Aufmerksamkeit des Fahrers.
Proace_de.indb 20822/07/2016 14:44

218
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

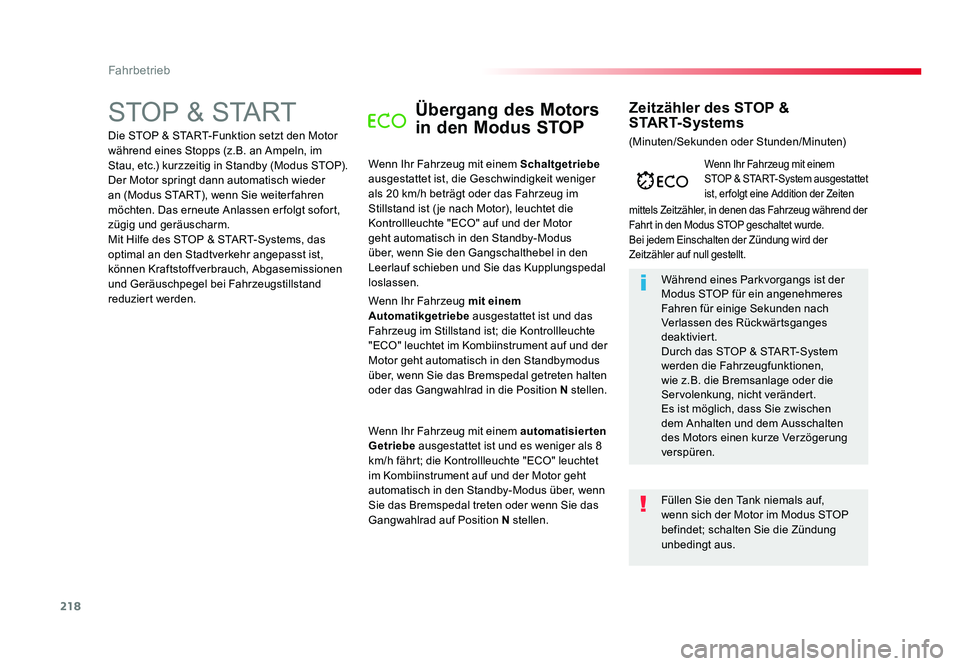

STOP & STARTÜbergang des Motors
in den Modus STOP
Wenn Ihr Fahrzeug mit einem Schaltgetriebe
ausgestattet ist, die Geschwindigkeit weniger
als 20 km/h beträgt oder das Fahrzeug im
Stillstand ist ( je nach Motor), leuchtet die
Kontrollleuchte "ECO" auf und der Motor
geht automatisch in den Standby-Modus
über, wenn Sie den Gangschalthebel in den
Leerlauf schieben und Sie das Kupplungspedal
loslassen. Während eines Parkvorgangs ist der
Modus STOP für ein angenehmeres
Fahren für einige Sekunden nach
Verlassen des Rückwärtsganges
deaktiviert.
Durch das STOP & START-System
werden die Fahrzeugfunktionen,
wie z.B. die Bremsanlage oder die
Servolenkung, nicht verändert.
Es ist möglich, dass Sie zwischen
dem Anhalten und dem Ausschalten
des Motors einen kurze Verzögerung
verspüren.Wenn Ihr Fahrzeug mit einem

STOP & START- System ausgestat tet
ist, er folgt eine Addition der Zeiten
mittels Zeitzähler, in denen das Fahrzeug während der
Fahrt in den Modus STOP geschaltet wurde.
Bei jedem Einschalten der Zündung wird der
Zeitzähler auf null gestellt.
Zeitzähler des STOP &
START-Systems
Die STOP & START-Funktion setzt den Motor
während eines Stopps (z.B. an Ampeln, im
Stau, etc.) kurzzeitig in Standby (Modus STOP).
Der Motor springt dann automatisch wieder
an (Modus START), wenn Sie weiter fahren
möchten. Das erneute Anlassen er folgt sofort,
zügig und geräuscharm.
Mit Hilfe des STOP & START-Systems, das
optimal an den Stadtverkehr angepasst ist,
können Kraftstoffverbrauch, Abgasemissionen
und Geräuschpegel bei Fahrzeugstillstand
reduziert werden. Wenn Ihr Fahrzeug mit einem
Automatikgetriebe ausgestattet ist und das
Fahrzeug im Stillstand ist; die Kontrollleuchte
"ECO" leuchtet im Kombiinstrument auf und der
Motor geht automatisch in den Standbymodus
über, wenn Sie das Bremspedal getreten halten
oder das Gangwahlrad in die Position N stellen.
Wenn Ihr Fahrzeug mit einem automatisierten
Getriebe ausgestattet ist und es weniger als 8
km/h fährt; die Kontrollleuchte "ECO" leuchtet
im Kombiinstrument auf und der Motor geht
automatisch in den Standby-Modus über, wenn
Sie das Bremspedal treten oder wenn Sie das
Gangwahlrad auf Position N stellen.(Minuten/Sekunden oder Stunden/Minuten)
Füllen Sie den Tank niemals auf,
wenn sich der Motor im Modus STOP
befindet; schalten Sie die Zündung
unbedingt aus.
Proace_de.indb 21822/07/2016 14:44

219
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

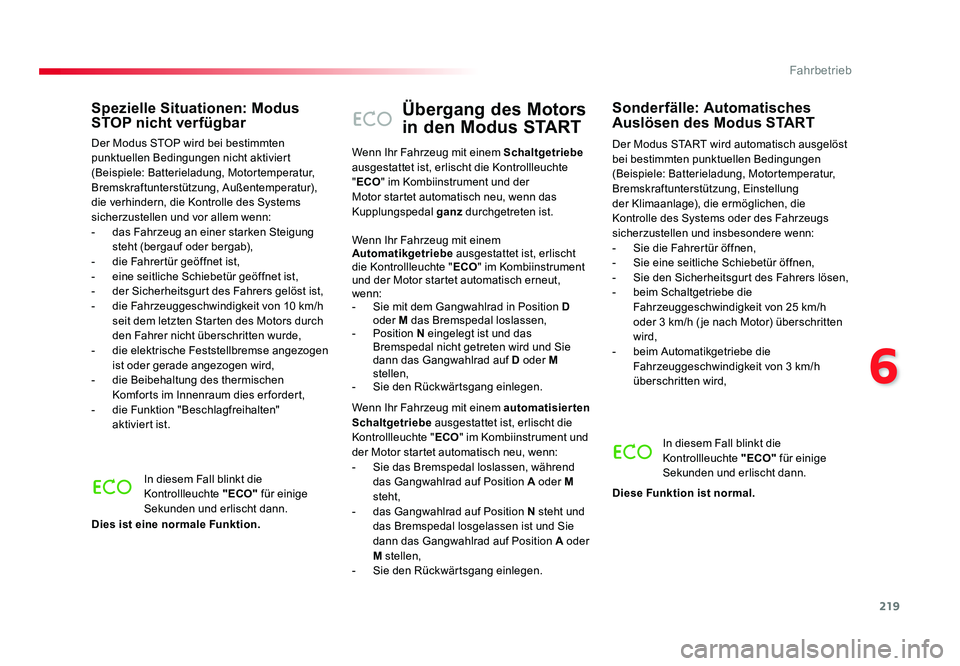

Übergang des Motors
in den Modus START
Der Modus START wird automatisch ausgelöst
bei bestimmten punktuellen Bedingungen
(Beispiele: Batterieladung, Motortemperatur,
Bremskraftunterstützung, Einstellung
der Klimaanlage), die ermöglichen, die
Kontrolle des Systems oder des Fahrzeugs
sicherzustellen und insbesondere wenn:
- Sie die Fahrertür öffnen,
- Sie eine seitliche Schiebetür öffnen,
- Sie den Sicherheitsgurt des Fahrers lösen,
- beim Schaltgetriebe die
Fahrzeuggeschwindigkeit von 25 km/h
oder 3 km/h ( je nach Motor) überschritten
wird,
- beim Automatikgetriebe die
Fahrzeuggeschwindigkeit von 3 km/h
überschritten wird,
Sonderfälle: Automatisches
Auslösen des Modus START
In diesem Fall blinkt die
Kontrollleuchte "ECO" für einige
Sekunden und erlischt dann.
Diese Funktion ist normal.
Wenn Ihr Fahrzeug mit einem
Schaltgetriebe
ausgestattet ist, erlischt die Kontrollleuchte
" ECO " im Kombiinstrument und der
Motor startet automatisch neu, wenn das
Kupplungspedal ganz durchgetreten ist.
Wenn Ihr Fahrzeug mit einem
Automatikgetriebe ausgestattet ist, erlischt
die Kontrollleuchte " ECO" im Kombiinstrument
und der Motor startet automatisch erneut,
wenn:
- Sie mit dem Gangwahlrad in Position D
oder M das Bremspedal loslassen,
- Position N eingelegt ist und das
Bremspedal nicht getreten wird und Sie
dann das Gangwahlrad auf D oder M
stellen,
- Sie den Rückwärtsgang einlegen.
Wenn Ihr Fahrzeug mit einem automatisierten
Schaltgetriebe ausgestattet ist, erlischt die
Kontrollleuchte " ECO" im Kombiinstrument und
der Motor startet automatisch neu, wenn:
- Sie das Bremspedal loslassen, während das Gangwahlrad auf Position A oder M
steht,
- das Gangwahlrad auf Position N steht und
das Bremspedal losgelassen ist und Sie
dann das Gangwahlrad auf Position A oder
M stellen,
- Sie den Rückwärtsgang einlegen.
Spezielle Situationen: Modus
STOP nicht verfügbar
Der Modus STOP wird bei bestimmten
punktuellen Bedingungen nicht aktiviert
(Beispiele: Batterieladung, Motortemperatur,
Bremskraftunterstützung, Außentemperatur),
die verhindern, die Kontrolle des Systems
sicherzustellen und vor allem wenn:
- das Fahrzeug an einer starken Steigung steht (bergauf oder bergab),
- die Fahrertür geöffnet ist,
- eine seitliche Schiebetür geöffnet ist,
- der Sicherheitsgurt des Fahrers gelöst ist,
- die Fahrzeuggeschwindigkeit von 10 km/h seit dem letzten Starten des Motors durch
den Fahrer nicht überschritten wurde,
- die elektrische Feststellbremse angezogen ist oder gerade angezogen wird,
- die Beibehaltung des thermischen Komforts im Innenraum dies er fordert,
- die Funktion "Beschlagfreihalten" aktiviert ist.
In diesem Fall blinkt die
Kontrollleuchte "ECO" für einige
Sekunden und erlischt dann.
Dies ist eine normale Funktion.
Proace_de.indb 21922/07/2016 14:44

220
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

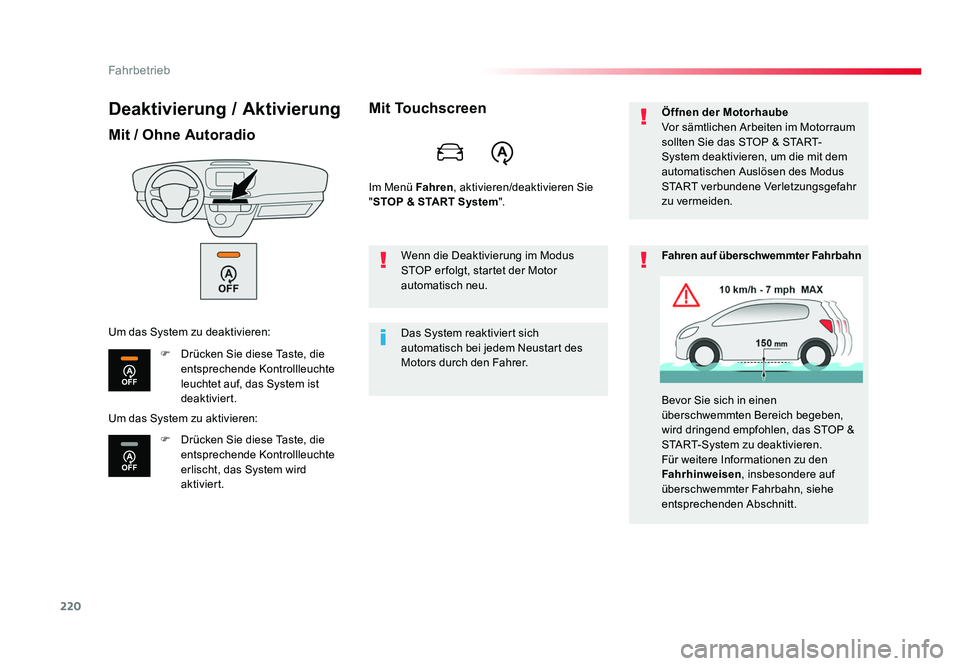

Deaktivierung / Aktivierung
Mit / Ohne Autoradio
F Drücken Sie diese Taste, die entsprechende Kontrollleuchte
leuchtet auf, das System ist
deaktiviert.
F Drücken Sie diese Taste, die entsprechende Kontrollleuchte
erlischt, das System wird
aktiviert.
Um das System zu deaktivieren:
Mit Touchscreen
Im Menü Fahren
, aktivieren/deaktivieren Sie
" STOP & START System ".
Das System reaktiviert sich
automatisch bei jedem Neustart des
Motors durch den Fahrer. Wenn die Deaktivierung im Modus
STOP er folgt, startet der Motor
automatisch neu. Öffnen der Motorhaube
Vor sämtlichen Arbeiten im Motorraum
sollten Sie das STOP & START-
System deaktivieren, um die mit dem
automatischen Auslösen des Modus
START verbundene Verletzungsgefahr
zu vermeiden.
Fahren auf überschwemmter Fahrbahn
Bevor Sie sich in einen
überschwemmten Bereich begeben,
wird dringend empfohlen, das STOP &
START-System zu deaktivieren.
Für weitere Informationen zu den
Fahrhinweisen
, insbesondere auf
überschwemmter Fahrbahn, siehe
entsprechenden Abschnitt.
Um das System zu aktivieren:
Proace_de.indb 22022/07/2016 14:44

221
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

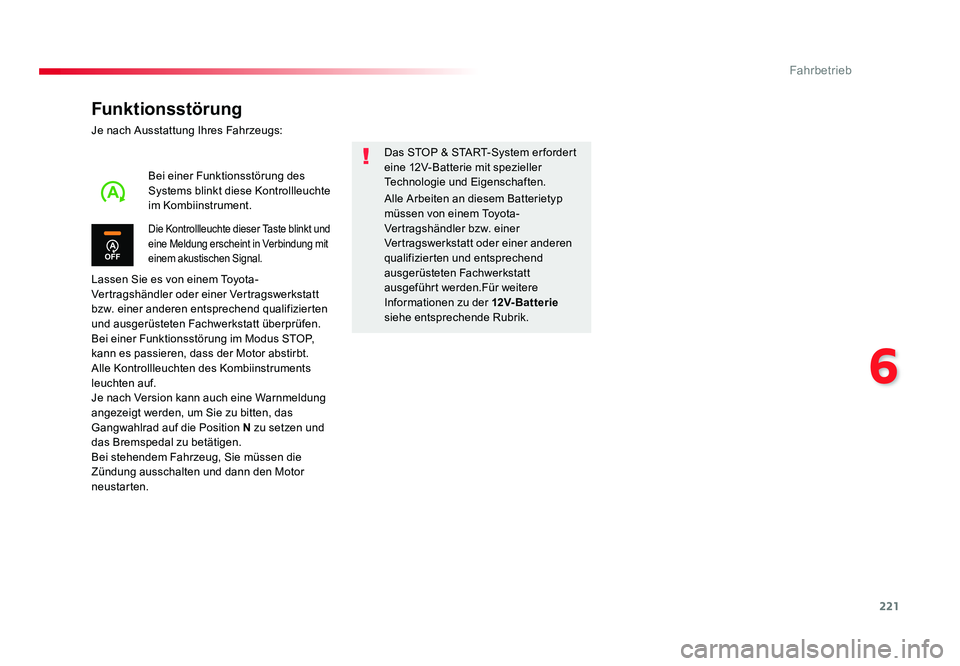

Funktionsstörung
Je nach Ausstattung Ihres Fahrzeugs:
Lassen Sie es von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten
und ausgerüsteten Fachwerkstatt überprüfen.
Bei einer Funktionsstörung im Modus STOP,
kann es passieren, dass der Motor abstirbt.
Alle Kontrollleuchten des Kombiinstruments
leuchten auf.
Je nach Version kann auch eine Warnmeldung
angezeigt werden, um Sie zu bitten, das
Gangwahlrad auf die Position N zu setzen und
das Bremspedal zu betätigen.
Bei stehendem Fahrzeug, Sie müssen die
Zündung ausschalten und dann den Motor
neustarten. Das STOP & START-System er fordert
eine 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Die Kontrollleuchte dieser Taste blinkt und
eine Meldung erscheint in Verbindung mit
einem akustischen Signal.
Bei einer Funktionsstörung des
Systems blinkt diese Kontrollleuchte
im Kombiinstrument.
Alle Arbeiten an diesem Batterietyp
müssen von einem Toyota-
Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt
ausgeführt werden.Für weitere
Informationen zu der
12V- Bat terie
siehe entsprechende Rubrik.
Proace_de.indb 22122/07/2016 14:44
