2017 TOYOTA PROACE stop start

44
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

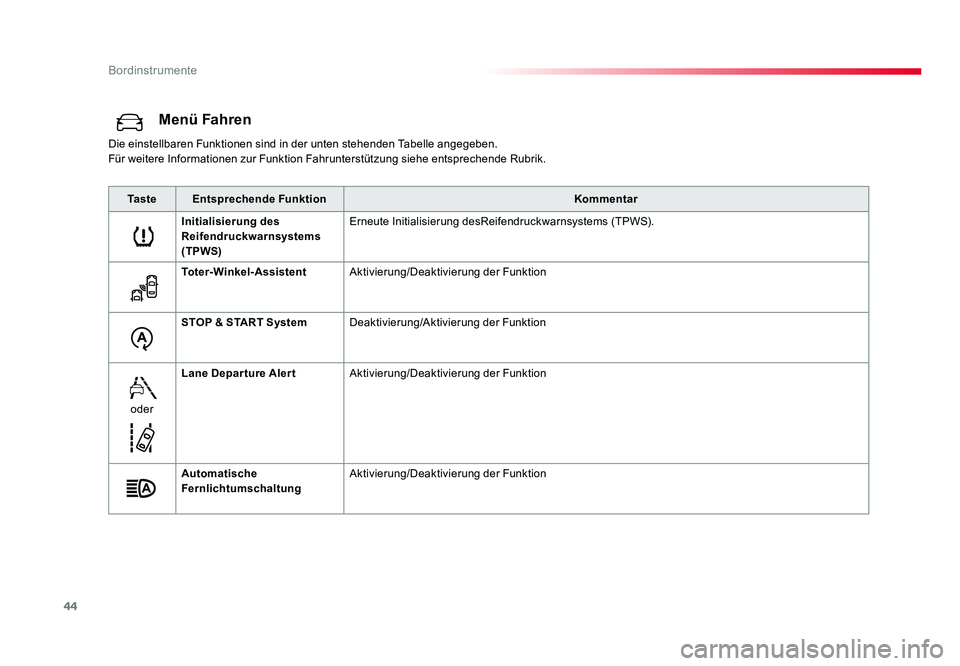

Menü Fahren
Die einstellbaren Funktionen sind in der unten stehenden Tabelle angegeben.
Für weitere Informationen zur Funktion Fahrunterstützung siehe entsprechende Rubrik.Ta s t e Entsprechende Funktion Kommentar
Initialisierung des
Reifendruckwarnsystems
(TPWS) Erneute Initialisierung desReifendruckwarnsystems (TPWS).
Toter-Winkel-Assistent Aktivierung/Deaktivierung der Funktion
STOP & START System Deaktivierung/Aktivierung der Funktion
oder Lane Departure Alert
Aktivierung/Deaktivierung der Funktion
Automatische
Fernlichtumschaltung Aktivierung/Deaktivierung der Funktion
Proace_de.indb 4422/07/2016 14:42

59
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Ver-/Entriegeln oder
Zentralverriegelung funktioniert nicht:
- wenn die Zündung eingeschaltet ist,
- wenn eine der Öffnungen offen bleibt,
- falls der Schlüssel für das intelligente
Zugangs- und Startsystem im
Fahrzeug zurückgelassen wurde.
Wird das durch die Fernbedienung
oder das intelligente Zugangs- und
Startsystem verriegelte Fahrzeug
versehentlich entriegelt und
keine Tür geöffnet, spricht die
Verriegelungsautomatik nach etwa
dreißig Sekunden an und verriegelt es
erneut.
Ist Ihr Fahrzeug mit Alarm ausgestattet,
so wird dieser reaktiviert (mit
Rundumschutz, auch wenn dieser
deaktiviert worden war).

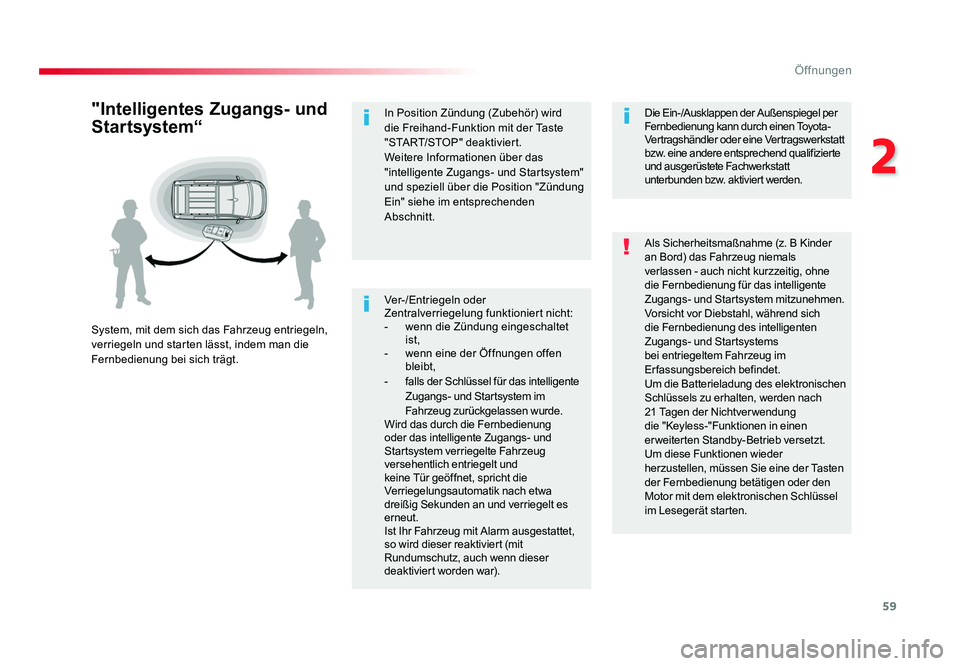

"Intelligentes Zugangs- und
Startsystem“
System, mit dem sich das Fahrzeug entriegeln,
verriegeln und starten lässt, indem man die
Fernbedienung bei sich trägt. Als Sicherheitsmaßnahme (z.
B Kinder
an Bord) das Fahrzeug niemals
verlassen - auch nicht kurzzeitig, ohne
die Fernbedienung für das intelligente
Zugangs- und Startsystem mitzunehmen.
Vorsicht vor Diebstahl, während sich
die Fernbedienung des intelligenten
Zugangs- und Startsystems
bei entriegeltem Fahrzeug im
Erfassungsbereich befindet.
Um die Batterieladung des elektronischen
Schlüssels zu erhalten, werden nach
21 Tagen der Nichtver wendung
die "Keyless-"Funktionen in einen
erweiterten Standby-Betrieb versetzt.
Um diese Funktionen wieder
herzustellen, müssen Sie eine der Tasten
der Fernbedienung betätigen oder den
Motor mit dem elektronischen Schlüssel
im Lesegerät starten. Die Ein-/Ausklappen der Außenspiegel per
Fernbedienung kann durch einen Toyota-
Vertragshändler oder eine Vertragswerkstatt
bzw. eine andere entsprechend qualifizierte
und ausgerüstete Fachwerkstatt
unterbunden bzw. aktiviert werden.
In Position Zündung (Zubehör) wird
die Freihand-Funktion mit der Taste
"START/STOP" deaktiviert.
Weitere Informationen über das
"intelligente Zugangs- und Startsystem"
und speziell über die Position "Zündung
Ein" siehe im entsprechenden
Abschnitt.
Proace_de.indb 5922/07/2016 14:42

70
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

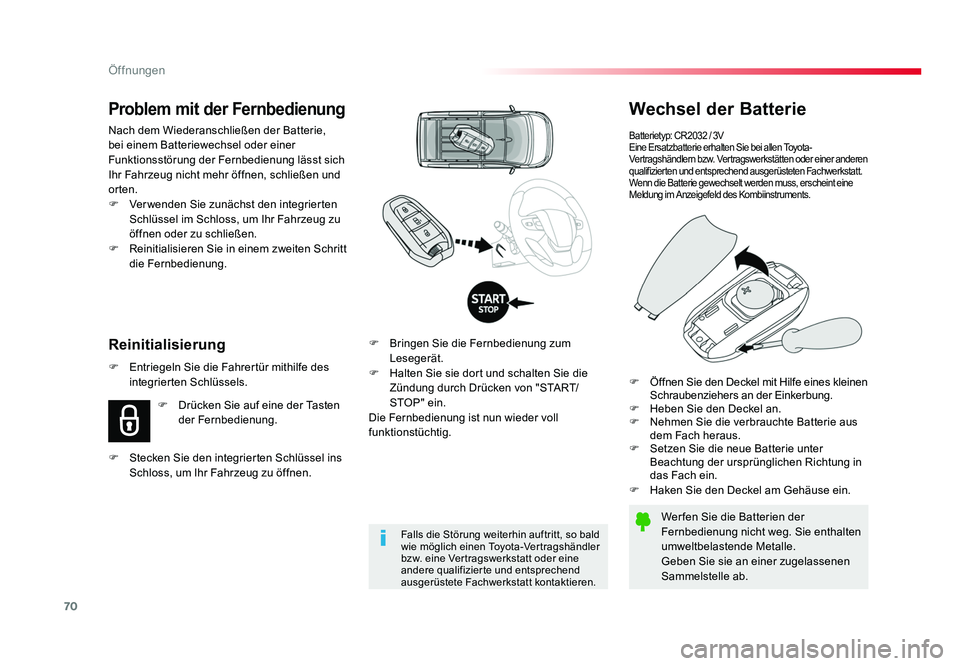

Wechsel der Batterie
Batterietyp: CR2032 / 3V
Eine Ersatzbatterie erhalten Sie bei allen Toyota-
Vertragshändlern bzw. Vertragswerkstätten oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
Wenn die Batterie gewechselt werden muss, erscheint eine
Meldung im Anzeigefeld des Kombiinstruments.
Wer fen Sie die Batterien der
Fernbedienung nicht weg. Sie enthalten
umweltbelastende Metalle.
Geben Sie sie an einer zugelassenen
Sammelstelle ab.
F Bringen Sie die Fernbedienung zum
Lesegerät.
F Halten Sie sie dort und schalten Sie die Zündung durch Drücken von "START/
STOP" ein.
Die Fernbedienung ist nun wieder voll
funktionstüchtig.
Reinitialisierung
Problem mit der Fernbedienung
Nach dem Wiederanschließen der Batterie,
bei einem Batteriewechsel oder einer
Funktionsstörung der Fernbedienung lässt sich
Ihr Fahrzeug nicht mehr öffnen, schließen und
orten.
F Ver wenden Sie zunächst den integrierten Schlüssel im Schloss, um Ihr Fahrzeug zu
öffnen oder zu schließen.
F Reinitialisieren Sie in einem zweiten Schritt die Fernbedienung.
Falls die Störung weiterhin auftritt, so bald
wie möglich einen Toyota-Ver tragshändler
bzw. eine Ver tragswerkstatt oder eine
andere qualifizier te und entsprechend
ausgerüstete Fachwerkstatt kontaktieren.
F Entriegeln Sie die Fahrertür mithilfe des integrierten Schlüssels.
F Drücken Sie auf eine der Tasten der Fernbedienung.
F Stecken Sie den integrierten Schlüssel ins Schloss, um Ihr Fahrzeug zu öffnen. F
Öffnen Sie den Deckel mit Hilfe eines kleinen
Schraubenziehers an der Einkerbung.
F Heben Sie den Deckel an.
F Nehmen Sie die verbrauchte Batterie aus dem Fach heraus.
F Setzen Sie die neue Batterie unter Beachtung der ursprünglichen Richtung in
das Fach ein.
F Haken Sie den Deckel am Gehäuse ein.
Proace_de.indb 7022/07/2016 14:42

84
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Allgemeine Hinweise
Die Türen dür fen grundsätzlich nur bei
stehendem Fahrzeug betätigt werden.
Zu Ihrer eigenen Sicherheit und
der Ihrer Fahrgäste sowie zur
Gewährleistung des ordnungsgemäßen
Funktionierens der Türen wird
eindringlich davon abgeraten, mit
offener Tür zu fahren.
Stellen Sie immer sicher, dass die
Türen gefahrlos betätigt werden
können und achten Sie insbesondere
darauf, dass sich keine Kinder oder
Tiere unbeaufsichtigt in Reichweite der
Türschalter aufhalten.
Zum Unterbinden dieser Warnungen
wenden Sie sich bitte an einen
Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere
qualifizierte und entsprechend
ausgerüstete Fachwerkstatt.
Vergewissern Sie sich vor jedem Öffnen,
Schließen und Betätigen der Türen, dass sich
keine Personen oder Tiere aus dem Fenster
lehnen oder Gegenstände herausragen oder
innerhalb oder außerhalb des Fahrzeugs den
jeweiligen Vorgang behindern.
Bei Nichtbeachtung dieser
Sicherheitsempfehlung drohen Verletzungen
oder Schäden an eingeklemmten
Körperteilen bzw. Gegenständen.
Die Türen lassen sich bei einer
Geschwindigkeit von mehr als 3 km/h
nicht elektrisch öffnen:
- Wenn Sie mit offener Tür bzw. offenen Türen angefahren sind,
müssen Sie die Geschwindigkeit
auf unter 30 km/h verringern, um
sie schließen zu können.
- Jeder Versuch, eine Tür während der Fahrt mit dem Griff von innen
elektrisch öffnen zu wollen, führt zu
einem manuellen Öffnen.
- Ein Warnton, das Aufleuchten der Warnleuchte "Tür offen"
und eine Meldung auf dem
Multifunktionsbildschirm machen
Sie auf den Bedienungsfehler
aufmerksam. Um die Türsperre
aufzuheben und die Tür erneut
betätigen zu können, müssen Sie
die Geschwindigkeit auf unter
3 km/h verringern.

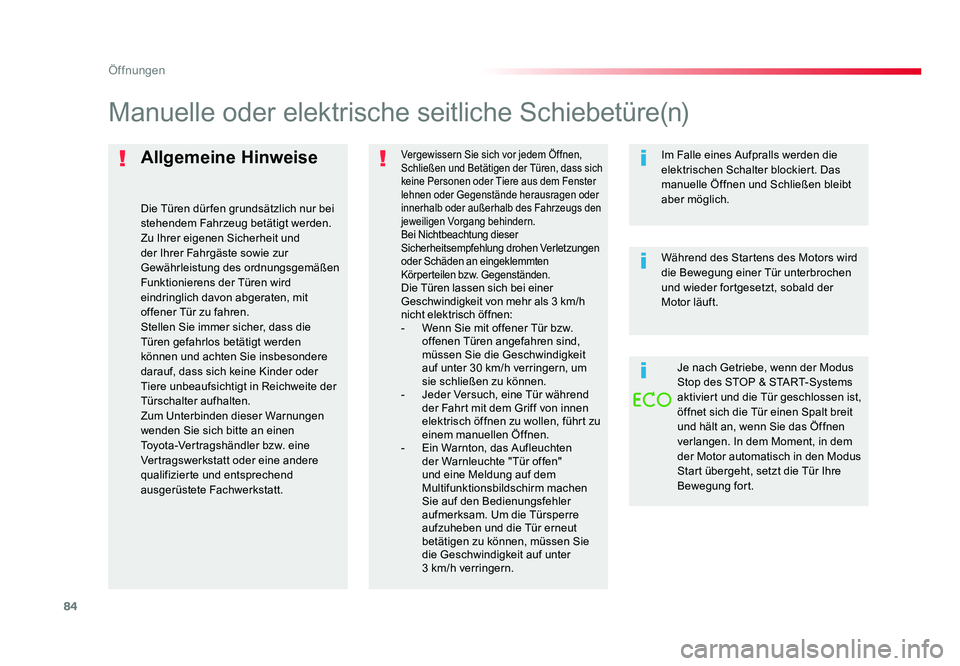

Manuelle oder elektrische seitliche Schiebetüre(n)
Im Falle eines Aufpralls werden die
elektrischen Schalter blockiert. Das
manuelle Öffnen und Schließen bleibt
aber möglich.
Während des Startens des Motors wird
die Bewegung einer Tür unterbrochen
und wieder fortgesetzt, sobald der
Motor läuft.
Je nach Getriebe, wenn der Modus
Stop des STOP & START-Systems
aktiviert und die Tür geschlossen ist,
öffnet sich die Tür einen Spalt breit
und hält an, wenn Sie das Öffnen
verlangen. In dem Moment, in dem
der Motor automatisch in den Modus
Start übergeht, setzt die Tür Ihre
Bewegung fort.
Proace_de.indb 8422/07/2016 14:42

132
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016

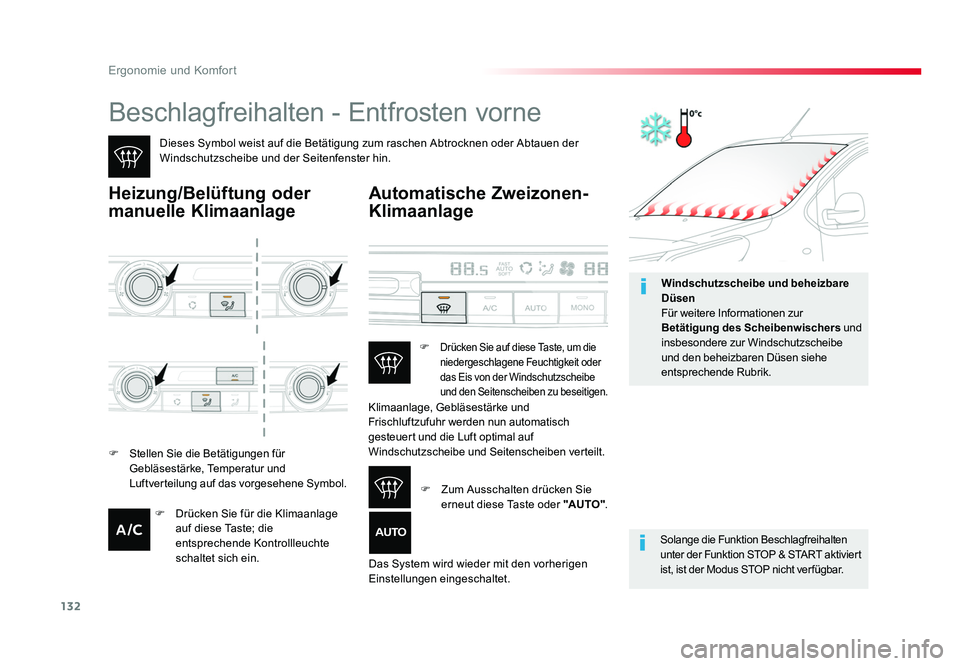

Beschlagfreihalten - Entfrosten vorne
Dieses Symbol weist auf die Betätigung zum raschen Abtrocknen oder Abtauen der
Windschutzscheibe und der Seitenfenster hin.
Heizung/Belüftung oder
manuelle Klimaanlage
Solange die Funktion Beschlagfreihalten
unter der Funktion STOP & START aktiviert
ist, ist der Modus STOP nicht ver fügbar.
Automatische Zweizonen-
Klimaanlage
F Stellen Sie die Betätigungen für
Gebläsestärke, Temperatur und
Luftverteilung auf das vorgesehene Symbol. Klimaanlage, Gebläsestärke und
Frischluftzufuhr werden nun automatisch
gesteuert und die Luft optimal auf
Windschutzscheibe und Seitenscheiben verteilt.
Das System wird wieder mit den vorherigen
Einstellungen eingeschaltet. F
Drücken Sie auf diese Taste, um die
niedergeschlagene Feuchtigkeit oder
das Eis von der Windschutzscheibe
und den Seitenscheiben zu beseitigen.
F Zum Ausschalten drücken Sie
erneut diese Taste oder "AUTO ".
F Drücken Sie für die Klimaanlage
auf diese Taste; die
entsprechende Kontrollleuchte
schaltet sich ein. Windschutzscheibe und beheizbare
Düsen
Für weitere Informationen zur
Betätigung des Scheibenwischers
und
insbesondere zur Windschutzscheibe
und den beheizbaren Düsen siehe
entsprechende Rubrik.
Proace_de.indb 13222/07/2016 14:43

135
3
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage, damit sie ihre
volle Leistung bringt:
F Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte darauf, dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die Belüftungsdüsen, die
Luftaustritte und die Zwangsentlüftung hinten frei bleiben.
F Der Sensor für die Sonneneinstrahlung oben an der Windschutzscheibe dar f nicht verdeckt werden, er dient zur Regelung der automatischen Klimaanlage.
F Nehmen Sie die Klimaanlage ein- oder zwei Mal im Monat für die Dauer von mindestens 5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.
F Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die Filtereinsätze regelmäßig austauschen.
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines speziellen zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit
des Innenraums bei (Verminderung von allergischen Reaktionen, Geruchsbelästigung
und Fettablagerungen).
F Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert, sollten Sie sie gemäß der im Serviceheft stehenden Hinweise ebenfalls überprüfen lassen.
F Falls keine Kaltluft erzeugt wird, das System ausschalten und dann einen Toyota- Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt kontaktieren.
Tipps für Heizung, Belüftung und Klimaanlage
Wenn die Innentemperatur nach
längerem Stehen in der Sonne sehr hoch
ist, sollten Sie den Innenraum für kurze
Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr
so ein, dass ein ausreichender
Austausch der Innenluft gewährleistet ist.
Die Klimaanlage enthält kein Chlor
und stellt keine Gefahr für die
Ozonschicht d a r.
Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab.
Es ist deshalb normal, wenn sich unter
dem Fahrzeug Wasser ansammelt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher
Außentemperatur kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht
und damit auch die Zugleistung verbessert werden.
STOP & START
Das Heizungssystem und die
Klimaanlage funktionieren nur, wenn
der Motor läuft.
Um den im Fahrzeuginnenraum
gewünschten Klimakomfort zu erhalten,
können Sie die STOP & START-
Funktion zeitweise deaktivieren.
Für weitere Informationen zum STOP &
S TA R T -System siehe entsprechende
Rubrik.
Belüftungsdüsen
Um die Belüftungsdüse zu schließen,
schieben Sie den Regler zur Außenseite
des Fahrzeugs. Eventuell spüren Sie
dabei einen kleinen Widerstand.
Proace_de.indb 13522/07/2016 14:43

196
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

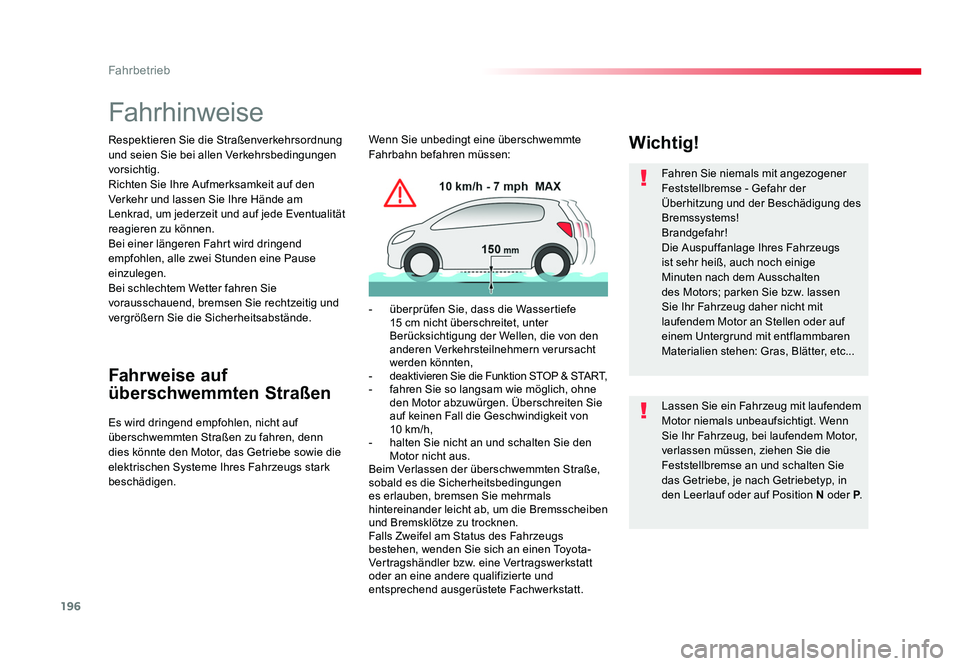

Fahrhinweise
Respektieren Sie die Straßenverkehrsordnung
und seien Sie bei allen Verkehrsbedingungen
vorsichtig.
Richten Sie Ihre Aufmerksamkeit auf den
Verkehr und lassen Sie Ihre Hände am
Lenkrad, um jederzeit und auf jede Eventualität
reagieren zu können.
Bei einer längeren Fahrt wird dringend
empfohlen, alle zwei Stunden eine Pause
einzulegen.
Bei schlechtem Wetter fahren Sie
vorausschauend, bremsen Sie rechtzeitig und
vergrößern Sie die Sicherheitsabstände.Fahren Sie niemals mit angezogener
Feststellbremse - Gefahr der
Überhitzung und der Beschädigung des
Bremssystems!
Brandgefahr!
Die Auspuffanlage Ihres Fahrzeugs
ist sehr heiß, auch noch einige
Minuten nach dem Ausschalten
des Motors; parken Sie bzw. lassen
Sie Ihr Fahrzeug daher nicht mit
laufendem Motor an Stellen oder auf
einem Untergrund mit entflammbaren
Materialien stehen: Gras, Blätter, etc...
Lassen Sie ein Fahrzeug mit laufendem
Motor niemals unbeaufsichtigt. Wenn
Sie Ihr Fahrzeug, bei laufendem Motor,
verlassen müssen, ziehen Sie die
Feststellbremse an und schalten Sie
das Getriebe, je nach Getriebetyp, in
den Leerlauf oder auf Position
N oder P.
Fahrweise auf
überschwemmten Straßen
Es wird dringend empfohlen, nicht auf
überschwemmten Straßen zu fahren, denn
dies könnte den Motor, das Getriebe sowie die
elektrischen Systeme Ihres Fahrzeugs stark
beschädigen.
Wichtig!Wenn Sie unbedingt eine überschwemmte
Fahrbahn befahren müssen:
- überprüfen Sie, dass die Wassertiefe
15 cm nicht überschreitet, unter
Berücksichtigung der Wellen, die von den
anderen Verkehrsteilnehmern verursacht
werden könnten,
- deaktivieren Sie die Funktion STOP & START,
- fahren Sie so langsam wie möglich, ohne den Motor abzuwürgen. Überschreiten Sie
auf keinen Fall die Geschwindigkeit von
10 km/h,
- halten Sie nicht an und schalten Sie den Motor nicht aus.
Beim Verlassen der überschwemmten Straße,
sobald es die Sicherheitsbedingungen
es erlauben, bremsen Sie mehrmals
hintereinander leicht ab, um die Bremsscheiben
und Bremsklötze zu trocknen.
Falls Zweifel am Status des Fahrzeugs
bestehen, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt
oder an eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
Proace_de.indb 19622/07/2016 14:44

199
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

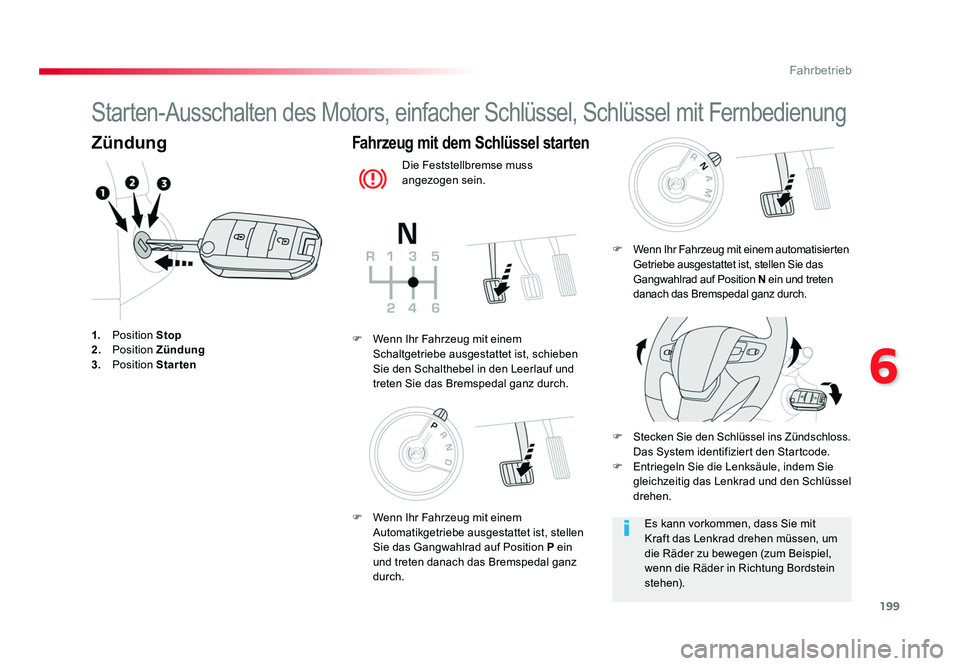

Starten-Ausschalten des Motors, einfacher Schlüssel, Schlüssel mit Fernbedienung
Zündung
1. Position Stop
2. Position Zündung
3. Position Starten
Fahrzeug mit dem Schlüssel starten
Die Feststellbremse muss
angezogen sein.
F Stecken Sie den Schlüssel ins Zündschloss.
Das System identifiziert den Startcode.
F Entriegeln Sie die Lenksäule, indem Sie gleichzeitig das Lenkrad und den Schlüssel
drehen.
F Wenn Ihr Fahrzeug mit einem
Schaltgetriebe ausgestattet ist, schieben
Sie den Schalthebel in den Leerlauf und
treten Sie das Bremspedal ganz durch.
Es kann vorkommen, dass Sie mit
Kraft das Lenkrad drehen müssen, um
die Räder zu bewegen (zum Beispiel,
wenn die Räder in Richtung Bordstein
stehen).
F
Wenn Ihr Fahrzeug mit einem automatisierten
Getriebe ausgestattet ist, stellen Sie das
Gangwahlrad auf Position N ein und treten
danach das Bremspedal ganz durch.
F Wenn Ihr Fahrzeug mit einem Automatikgetriebe ausgestattet ist, stellen
Sie das Gangwahlrad auf Position P ein
und treten danach das Bremspedal ganz
durch.
Proace_de.indb 19922/07/2016 14:44
