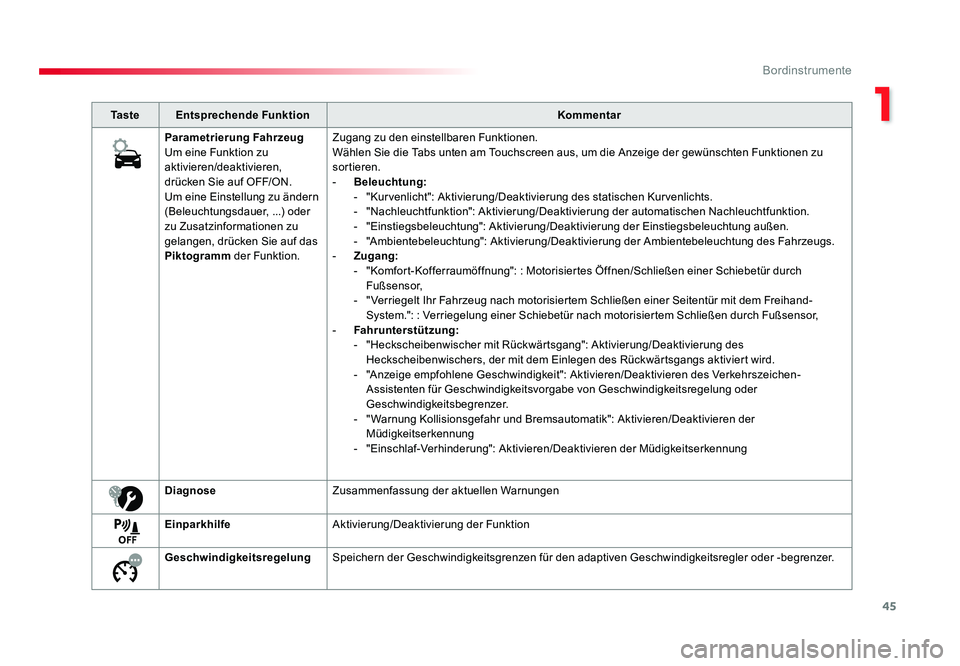

2017 TOYOTA PROACE sensor

45
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
Ta s t eEntsprechende Funktion Kommentar
Parametrierung Fahrzeug
Um eine Funktion zu
aktivieren/deaktivieren,
drücken Sie auf OFF/ON.
Um eine Einstellung zu ändern
(Beleuchtungsdauer, ...) oder
zu Zusatzinformationen zu
gelangen, drücken Sie auf das
Piktogramm der Funktion. Zugang zu den einstellbaren Funktionen.
Wählen Sie die Tabs unten am Touchscreen aus, um die Anzeige der gewünschten Funktionen zu
sortieren.
-
Beleuchtung:
- "Kurvenlicht": Aktivierung/Deaktivierung des statischen Kurvenlichts.
- "Nachleuchtfunktion": Aktivierung/Deaktivierung der automatischen Nachleuchtfunktion.
- "Einstiegsbeleuchtung": Aktivierung/Deaktivierung der Einstiegsbeleuchtung außen.
- "Ambientebeleuchtung": Aktivierung/Deaktivierung der Ambientebeleuchtung des Fahrzeugs.
- Zugang:
- "Komfort-Kofferraumöffnung": : Motorisiertes Öffnen/Schließen einer Schiebetür durch
Fußsensor,
- " Verriegelt Ihr Fahrzeug nach motorisiertem Schließen einer Seitentür mit dem Freihand- System.": : Verriegelung einer Schiebetür nach motorisiertem Schließen durch Fußsensor,
- Fahrunterstützung:
- "Heckscheibenwischer mit Rückwärtsgang": Aktivierung/Deaktivierung des
Heckscheibenwischers, der mit dem Einlegen des Rückwärtsgangs aktiviert wird.
- "Anzeige empfohlene Geschwindigkeit": Aktivieren/Deaktivieren des Verkehrszeichen-
Assistenten für Geschwindigkeitsvorgabe von Geschwindigkeitsregelung oder
Geschwindigkeitsbegrenzer.
- "Warnung Kollisionsgefahr und Bremsautomatik": Aktivieren/Deaktivieren der
Müdigkeitserkennung
- "Einschlaf-Verhinderung": Aktivieren/Deaktivieren der Müdigkeitserkennung
Diagnose Zusammenfassung der aktuellen Warnungen
Einparkhilfe Aktivierung/Deaktivierung der Funktion
Geschwindigkeitsregelung Speichern der Geschwindigkeitsgrenzen für den adaptiven Geschwindigkeitsregler oder -begrenzer.
Proace_de.indb 4522/07/2016 14:42

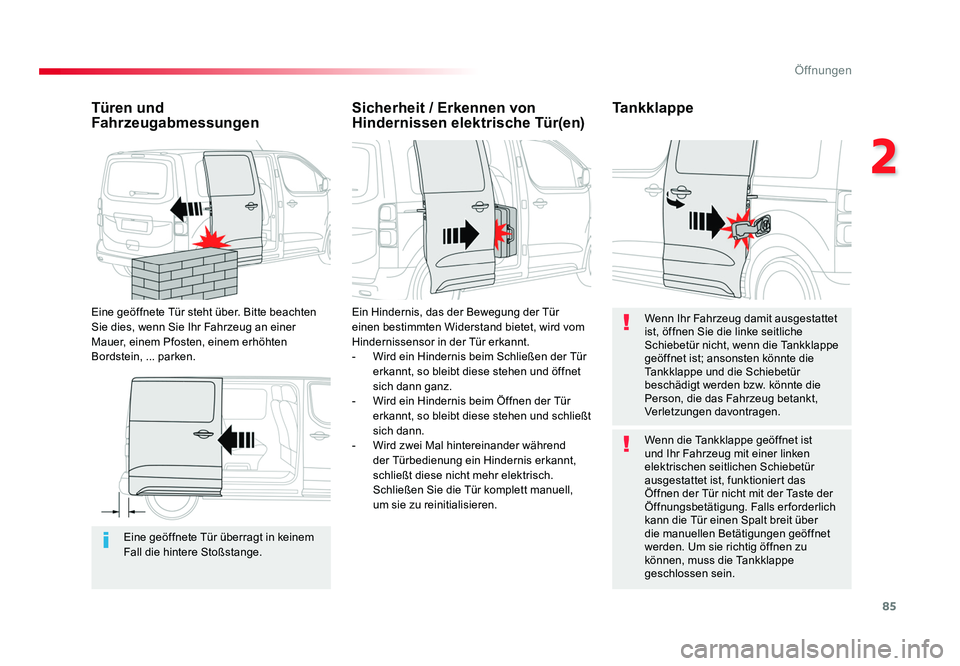

85
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Eine geöffnete Tür überragt in keinem
Fall die hintere Stoßstange.
Türen und
Fahrzeugabmessungen
Eine geöffnete Tür steht über. Bitte beachten
Sie dies, wenn Sie Ihr Fahrzeug an einer
Mauer, einem Pfosten, einem erhöhten
Bordstein, ... parken.
Sicherheit / Erkennen von
Hindernissen elektrische Tür(en)Tankklappe
Ein Hindernis, das der Bewegung der Tür
einen bestimmten Widerstand bietet, wird vom
Hindernissensor in der Tür erkannt.
- Wird ein Hindernis beim Schließen der Tür
erkannt, so bleibt diese stehen und öffnet
sich dann ganz.
- Wird ein Hindernis beim Öffnen der Tür erkannt, so bleibt diese stehen und schließt
sich dann.
- Wird zwei Mal hintereinander während der Türbedienung ein Hindernis erkannt,
schließt diese nicht mehr elektrisch.
Schließen Sie die Tür komplett manuell,
um sie zu reinitialisieren. Wenn Ihr Fahrzeug damit ausgestattet
ist, öffnen Sie die linke seitliche
Schiebetür nicht, wenn die Tankklappe
geöffnet ist; ansonsten könnte die
Tankklappe und die Schiebetür
beschädigt werden bzw. könnte die
Person, die das Fahrzeug betankt,
Verletzungen davontragen.
Wenn die Tankklappe geöffnet ist
und Ihr Fahrzeug mit einer linken
elektrischen seitlichen Schiebetür
ausgestattet ist, funktioniert das
Öffnen der Tür nicht mit der Taste der
Öffnungsbetätigung. Falls er forderlich
kann die Tür einen Spalt breit über
die manuellen Betätigungen geöffnet
werden. Um sie richtig öffnen zu
können, muss die Tankklappe
geschlossen sein.
Proace_de.indb 8522/07/2016 14:42

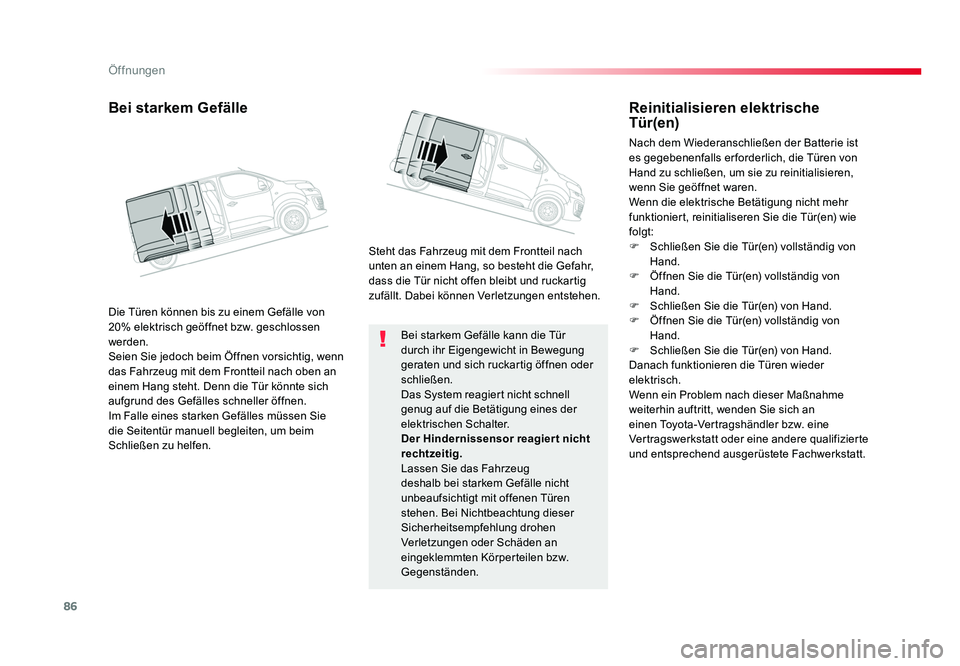

86
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Bei starkem Gefälle kann die Tür
durch ihr Eigengewicht in Bewegung
geraten und sich ruckartig öffnen oder
schließen.
Das System reagiert nicht schnell
genug auf die Betätigung eines der
elektrischen Schalter.
Der Hindernissensor reagier t nicht
rechtzeitig.
Lassen Sie das Fahrzeug
deshalb bei starkem Gefälle nicht
unbeaufsichtigt mit offenen Türen
stehen. Bei Nichtbeachtung dieser
Sicherheitsempfehlung drohen
Verletzungen oder Schäden an
eingeklemmten Körperteilen bzw.
Gegenständen.
Bei starkem Gefälle
Die Türen können bis zu einem Gefälle von
20% elektrisch geöffnet bzw. geschlossen
werden.
Seien Sie jedoch beim Öffnen vorsichtig, wenn
das Fahrzeug mit dem Frontteil nach oben an
einem Hang steht. Denn die Tür könnte sich
aufgrund des Gefälles schneller öffnen.
Im Falle eines starken Gefälles müssen Sie
die Seitentür manuell begleiten, um beim
Schließen zu helfen.Steht das Fahrzeug mit dem Frontteil nach
unten an einem Hang, so besteht die Gefahr,
dass die Tür nicht offen bleibt und ruckartig
zufällt. Dabei können Verletzungen entstehen.
Reinitialisieren elektrische
Tür(en)
Nach dem Wiederanschließen der Batterie ist
es gegebenenfalls er forderlich, die Türen von
Hand zu schließen, um sie zu reinitialisieren,
wenn Sie geöffnet waren.
Wenn die elektrische Betätigung nicht mehr
funktioniert, reinitialiseren Sie die Tür(en) wie
folgt:
F Schließen Sie die Tür(en) vollständig von
Hand.
F Öffnen Sie die Tür(en) vollständig von Hand.
F Schließen Sie die Tür(en) von Hand.
F Öffnen Sie die Tür(en) vollständig von Hand.
F Schließen Sie die Tür(en) von Hand.
Danach funktionieren die Türen wieder
elektrisch.
Wenn ein Problem nach dieser Maßnahme
weiterhin auftritt, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt.
Proace_de.indb 8622/07/2016 14:42

87
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Die automatische Verriegelung nach
dem Schließen der Tür ist über das
Konfigurationsmenü des Fahrzeugs
einstellbar.
Kick-activated side doors opening and locking
System, mit dem, wenn Sie die Fernbedienung
bei sich tragen, die seitliche Schiebtür mit einer
Fußbewegung entriegelt und dann geöffnet
bzw. geschlossen und dann verriegelt werden
kann.
Die Fernbedienung muss sich im hinteren
Bereich des Fahrzeugs befinden,
30 cm bis 2 m entfernt von diesem. Um die Fußbewegung auszuführen,
achten Sie darauf, dass Sie stabil und
in einer guten Position stehen, um nicht
das Gleichgewicht zu verlieren (Regen,
Schnee, Glatteis, Schlamm...).
Achten Sie bei der Fußbewegung
auf den Auspuff, es besteht
Verbrennungsgefahr.
Führen Sie die Bewegung ohne
Unterbrechung aus und wiederholen
Sie sie nicht unmittelbar und mehrmals
hintereinander.
Wenn sich die Tür nicht geöffnet hat,
warten Sie ca. 2 Sekunden, um einen
neuen Versuch zu unternehmen.
Lassen Sie den Fuß nicht in der Luft.
F Schieben Sie Ihren Fuß unter die hintere
Stoßstange und ziehen Sie ihn dann
wieder heraus, als würden Sie einen
Fußtritt ausführen (von unten nach oben).
Der Sensor erkennt das Annähern und dann
das Entfernen Ihres Fußes und löst das Öffnen
oder Schließen der Seitentür aus.
Proace_de.indb 8722/07/2016 14:42

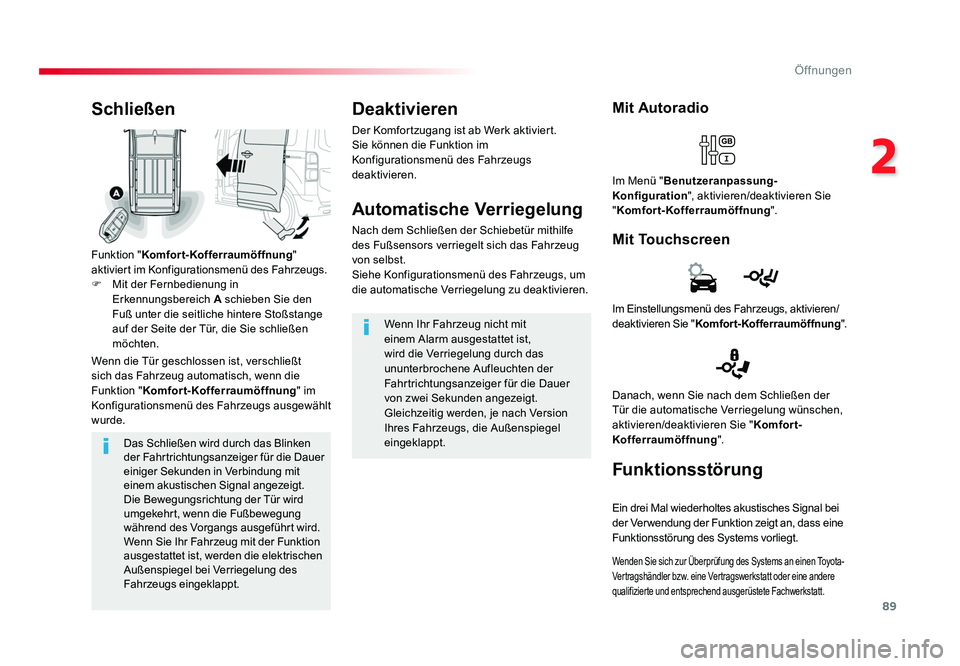

89
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Das Schließen wird durch das Blinken
der Fahrtrichtungsanzeiger für die Dauer
einiger Sekunden in Verbindung mit
einem akustischen Signal angezeigt.
Die Bewegungsrichtung der Tür wird
umgekehrt, wenn die Fußbewegung
während des Vorgangs ausgeführt wird.
Wenn Sie Ihr Fahrzeug mit der Funktion
ausgestattet ist, werden die elektrischen
Außenspiegel bei Verriegelung des
Fahrzeugs eingeklappt.
Schließen
Funktion "Komfort-Kofferraumöffnung "
aktiviert im Konfigurationsmenü des Fahrzeugs.
F Mit der Fernbedienung in Erkennungsbereich A schieben Sie den
Fuß unter die seitliche hintere Stoßstange
auf der Seite der Tür, die Sie schließen
möchten.
Wenn die Tür geschlossen ist, verschließt
sich das Fahrzeug automatisch, wenn die
Funktion " Komfort-Kofferraumöffnung " im
Konfigurationsmenü des Fahrzeugs ausgewählt
wurde.
Mit Autoradio
Mit Touchscreen
Im Menü " Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Komfort-Kofferraumöffnung ".
Deaktivieren
Der Komfortzugang ist ab Werk aktiviert.
Sie können die Funktion im
Konfigurationsmenü des Fahrzeugs
deaktivieren.
Automatische Verriegelung
Nach dem Schließen der Schiebetür mithilfe
des Fußsensors verriegelt sich das Fahrzeug
von selbst.
Siehe Konfigurationsmenü des Fahrzeugs, um
die automatische Verriegelung zu deaktivieren.
Wenn Ihr Fahrzeug nicht mit
einem Alarm ausgestattet ist,
wird die Verriegelung durch das
ununterbrochene Aufleuchten der
Fahrtrichtungsanzeiger für die Dauer
von zwei Sekunden angezeigt.
Gleichzeitig werden, je nach Version
Ihres Fahrzeugs, die Außenspiegel
eingeklappt. Im Einstellungsmenü des Fahrzeugs, aktivieren/
deaktivieren Sie "
Komfort-Kofferraumöffnung ".
Danach, wenn Sie nach dem Schließen der
Tür die automatische Verriegelung wünschen,
aktivieren/deaktivieren Sie " Komfort-
Kofferraumöffnung ".
Funktionsstörung
Ein drei Mal wiederholtes akustisches Signal bei
der Ver wendung der Funktion zeigt an, dass eine
Funktionsstörung des Systems vorliegt.
Wenden Sie sich zur Überprüfung des Systems an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder eine andere
qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Proace_de.indb 8922/07/2016 14:43

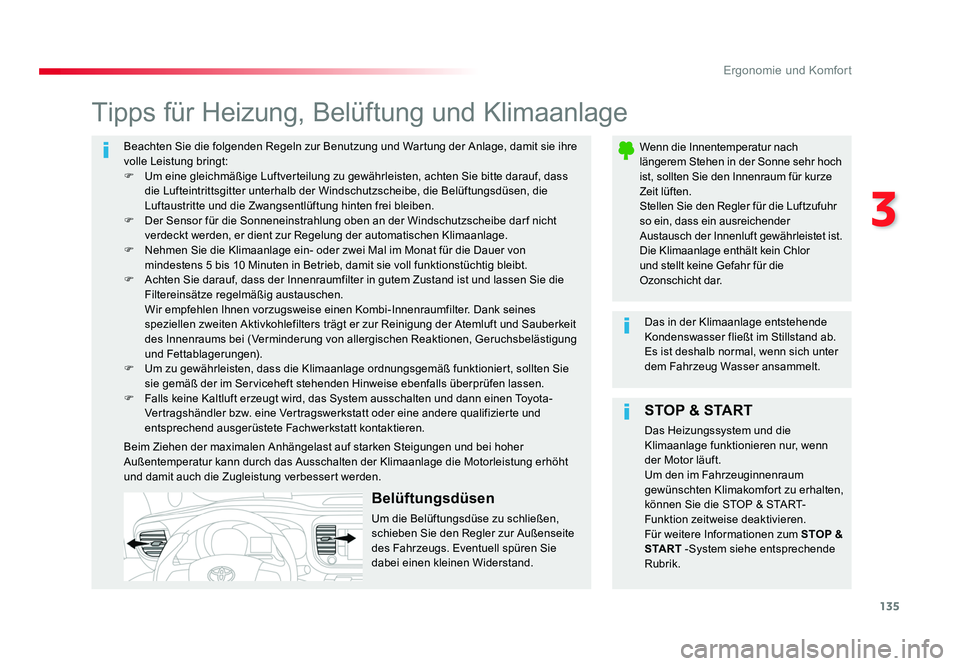

135
3
Ergonomie und Komfort
Jumpy _de_Chap03_ergonomie-et-confort_ed01-2016
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage, damit sie ihre
volle Leistung bringt:
F Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte darauf, dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die Belüftungsdüsen, die
Luftaustritte und die Zwangsentlüftung hinten frei bleiben.
F Der Sensor für die Sonneneinstrahlung oben an der Windschutzscheibe dar f nicht verdeckt werden, er dient zur Regelung der automatischen Klimaanlage.
F Nehmen Sie die Klimaanlage ein- oder zwei Mal im Monat für die Dauer von mindestens 5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.
F Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die Filtereinsätze regelmäßig austauschen.
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines speziellen zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit
des Innenraums bei (Verminderung von allergischen Reaktionen, Geruchsbelästigung
und Fettablagerungen).
F Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert, sollten Sie sie gemäß der im Serviceheft stehenden Hinweise ebenfalls überprüfen lassen.
F Falls keine Kaltluft erzeugt wird, das System ausschalten und dann einen Toyota- Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt kontaktieren.
Tipps für Heizung, Belüftung und Klimaanlage
Wenn die Innentemperatur nach
längerem Stehen in der Sonne sehr hoch
ist, sollten Sie den Innenraum für kurze
Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr
so ein, dass ein ausreichender
Austausch der Innenluft gewährleistet ist.
Die Klimaanlage enthält kein Chlor
und stellt keine Gefahr für die
Ozonschicht d a r.
Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab.
Es ist deshalb normal, wenn sich unter
dem Fahrzeug Wasser ansammelt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher
Außentemperatur kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht
und damit auch die Zugleistung verbessert werden.
STOP & START
Das Heizungssystem und die
Klimaanlage funktionieren nur, wenn
der Motor läuft.
Um den im Fahrzeuginnenraum
gewünschten Klimakomfort zu erhalten,
können Sie die STOP & START-
Funktion zeitweise deaktivieren.
Für weitere Informationen zum STOP &
S TA R T -System siehe entsprechende
Rubrik.
Belüftungsdüsen
Um die Belüftungsdüse zu schließen,
schieben Sie den Regler zur Außenseite
des Fahrzeugs. Eventuell spüren Sie
dabei einen kleinen Widerstand.
Proace_de.indb 13522/07/2016 14:43

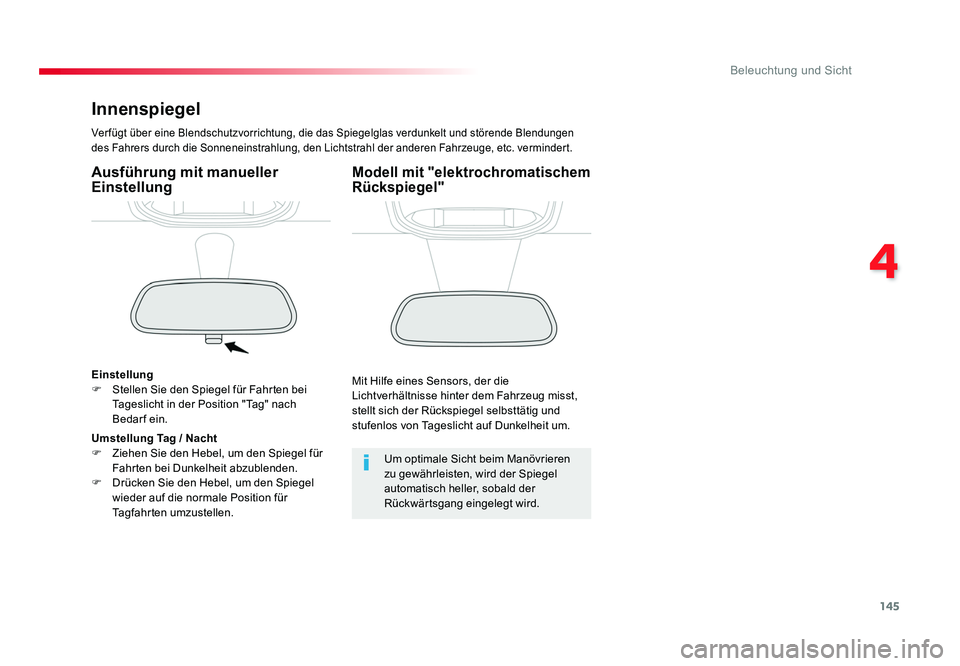

145
4
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Innenspiegel
Ver fügt über eine Blendschutzvorrichtung, die das Spiegelglas verdunkelt und störende Blendungen
des Fahrers durch die Sonneneinstrahlung, den Lichtstrahl der anderen Fahrzeuge, etc. vermindert.
Ausführung mit manueller
Einstellung
Einstellung
F Stellen Sie den Spiegel für Fahrten bei
Tageslicht in der Position "Tag" nach
Bedarf ein.
Um optimale Sicht beim Manövrieren
zu gewährleisten, wird der Spiegel
automatisch heller, sobald der
Rückwärtsgang eingelegt wird.
Umstellung Tag / Nacht
F Ziehen Sie den Hebel, um den Spiegel für
Fahrten bei Dunkelheit abzublenden.
F Drücken Sie den Hebel, um den Spiegel wieder auf die normale Position für
Tagfahrten umzustellen.
Modell mit "elektrochromatischem
Rückspiegel"
Mit Hilfe eines Sensors, der die
Lichtverhältnisse hinter dem Fahrzeug misst,
stellt sich der Rückspiegel selbsttätig und
stufenlos von Tageslicht auf Dunkelheit um.
Proace_de.indb 14522/07/2016 14:43

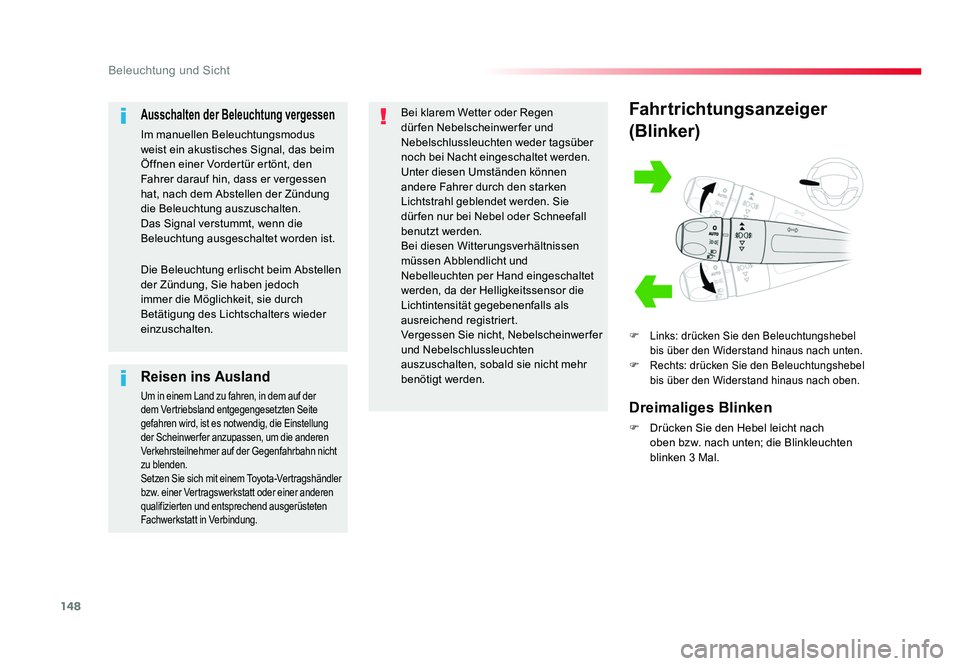

148
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Fahrtrichtungsanzeiger
(Blinker)
F Links: drücken Sie den Beleuchtungshebel
bis über den Widerstand hinaus nach unten.
F Rechts: drücken Sie den Beleuchtungshebel
bis über den Widerstand hinaus nach oben.
Dreimaliges Blinken
F Drücken Sie den Hebel leicht nach
oben bzw. nach unten; die Blinkleuchten
blinken 3 Mal.
Bei klarem Wetter oder Regen
dürfen Nebelscheinwerfer und
Nebelschlussleuchten weder tagsüber
noch bei Nacht eingeschaltet werden.
Unter diesen Umständen können
andere Fahrer durch den starken
Lichtstrahl geblendet werden. Sie
dür fen nur bei Nebel oder Schneefall
benutzt werden.
Bei diesen Witterungsverhältnissen
müssen Abblendlicht und
Nebelleuchten per Hand eingeschaltet
werden, da der Helligkeitssensor die
Lichtintensität gegebenenfalls als
ausreichend registriert.
Vergessen Sie nicht, Nebelscheinwerfer
und Nebelschlussleuchten
auszuschalten, sobald sie nicht mehr
benötigt werden.
Ausschalten der Beleuchtung vergessen
Im manuellen Beleuchtungsmodus
weist ein akustisches Signal, das beim
Öffnen einer Vordertür ertönt, den
Fahrer darauf hin, dass er vergessen
hat, nach dem Abstellen der Zündung
die Beleuchtung auszuschalten.
Das Signal verstummt, wenn die
Beleuchtung ausgeschaltet worden ist.
Reisen ins Ausland
Um in einem Land zu fahren, in dem auf der
dem Vertriebsland entgegengesetzten Seite
gefahren wird, ist es notwendig, die Einstellung
der Scheinwer fer anzupassen, um die anderen
Verkehrsteilnehmer auf der Gegenfahrbahn nicht
zu blenden.
Setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
Die Beleuchtung erlischt beim Abstellen
der Zündung, Sie haben jedoch
immer die Möglichkeit, sie durch
Betätigung des Lichtschalters wieder
einzuschalten.
Proace_de.indb 14822/07/2016 14:43
