Bei Einlegen des Rückwärtsgangs und je
nach Ausstattung Ihres Fahrzeugs bei einer
Funktionsstörung:
Setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.

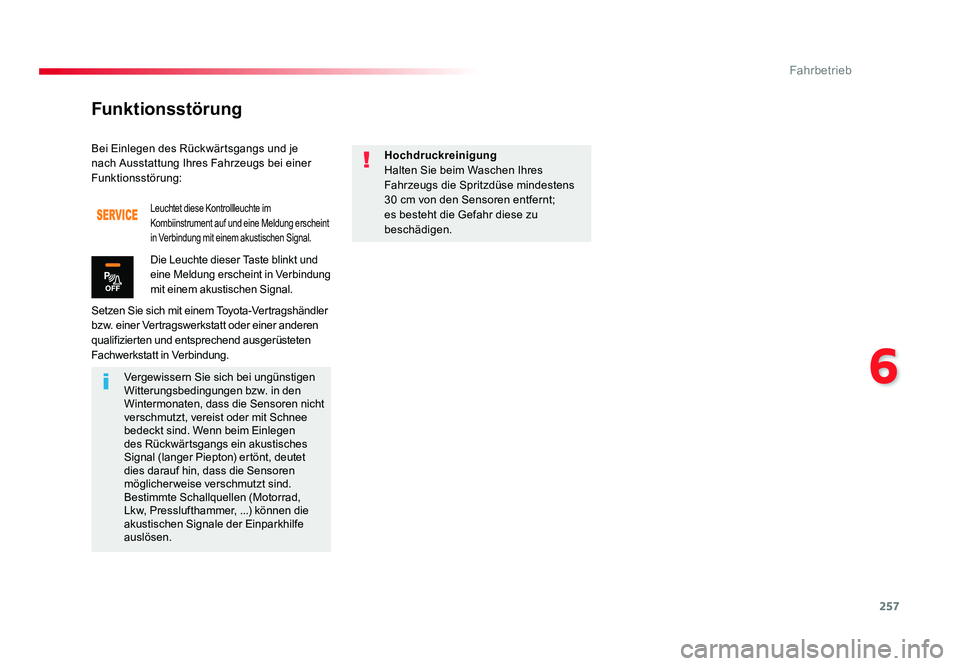

Leuchtet diese Kontrollleuchte im
Kombiinstrument auf und eine Meldung erscheint
in Verbindung mit einem akustischen Signal.
Die Leuchte dieser Taste blinkt und
eine Meldung erscheint in Verbindung
mit einem akustischen Signal.
Vergewissern Sie sich bei ungünstigen
Witterungsbedingungen bzw. in den
Wintermonaten, dass die Sensoren nicht
verschmutzt, vereist oder mit Schnee
bedeckt sind. Wenn beim Einlegen
des Rückwärtsgangs ein akustisches
Signal (langer Piepton) ertönt, deutet
dies darauf hin, dass die Sensoren
möglicherweise verschmutzt sind.
Bestimmte Schallquellen (Motorrad,
Lkw, Presslufthammer, ...) können die
akustischen Signale der Einparkhilfe
auslösen.Hochdruckreinigung
Halten Sie beim Waschen Ihres
Fahrzeugs die Spritzdüse mindestens
30 cm von den Sensoren entfernt;
es besteht die Gefahr diese zu
beschädigen.
Funktionsstörung
Proace_de.indb 25722/07/2016 14:44

259
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

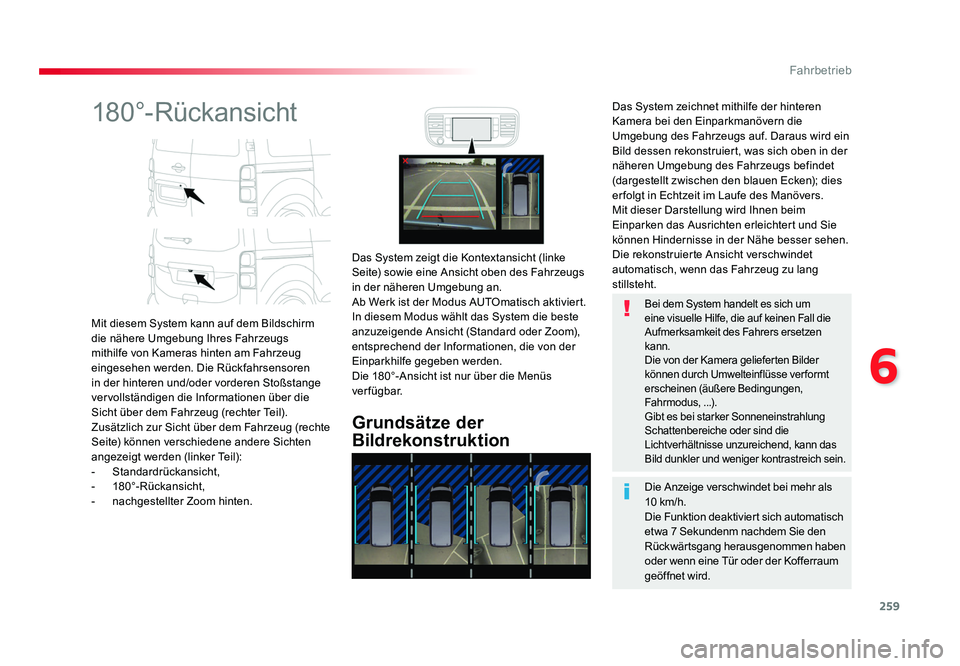

180°-Rückansicht
Mit diesem System kann auf dem Bildschirm
die nähere Umgebung Ihres Fahrzeugs
mithilfe von Kameras hinten am Fahrzeug
eingesehen werden. Die Rückfahrsensoren
in der hinteren und/oder vorderen Stoßstange
vervollständigen die Informationen über die
Sicht über dem Fahrzeug (rechter Teil).
Zusätzlich zur Sicht über dem Fahrzeug (rechte
Seite) können verschiedene andere Sichten
angezeigt werden (linker Teil):
- Standardrückansicht,
- 180°-Rückansicht,
- nachgestellter Zoom hinten.
Grundsätze der
Bildrekonstruktion
Das System zeigt die Kontextansicht (linke
Seite) sowie eine Ansicht oben des Fahrzeugs
in der näheren Umgebung an.
Ab Werk ist der Modus AUTOmatisch aktiviert.
In diesem Modus wählt das System die beste
anzuzeigende Ansicht (Standard oder Zoom),
entsprechend der Informationen, die von der
Einparkhilfe gegeben werden.
Die 180°-Ansicht ist nur über die Menüs
verfügbar.
Die Anzeige verschwindet bei mehr als
10 km/h.
Die Funktion deaktiviert sich automatisch
etwa 7 Sekundenm nachdem Sie den
Rückwärtsgang herausgenommen haben
oder wenn eine Tür oder der Kofferraum
geöffnet wird.
Bei dem System handelt es sich um
eine visuelle Hilfe, die auf keinen Fall die
Aufmerksamkeit des Fahrers ersetzen
kann.
Die von der Kamera gelieferten Bilder
können durch Umwelteinflüsse ver formt
erscheinen (äußere Bedingungen,
Fahrmodus, ...).
Gibt es bei starker Sonneneinstrahlung
Schattenbereiche oder sind die
Lichtverhältnisse unzureichend, kann das
Bild dunkler und weniger kontrastreich sein.
Das System zeichnet mithilfe der hinteren
Kamera bei den Einparkmanövern die
Umgebung des Fahrzeugs auf. Daraus wird ein
Bild dessen rekonstruiert, was sich oben in der
näheren Umgebung des Fahrzeugs befindet
(dargestellt zwischen den blauen Ecken); dies
er folgt in Echtzeit im Laufe des Manövers.
Mit dieser Darstellung wird Ihnen beim
Einparken das Ausrichten erleichtert und Sie
können Hindernisse in der Nähe besser sehen.
Die rekonstruierte Ansicht verschwindet
automatisch, wenn das Fahrzeug zu lang
stillsteht.
Proace_de.indb 25922/07/2016 14:44

261
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Aktivierung
Die Aktivierung er folgt automatisch bei
Einlegen des Rückwärtsgangs.
Die Funktion wird im Touchscreen angezeigt. Um
das angezeigte Fenster zu schließen, drücken

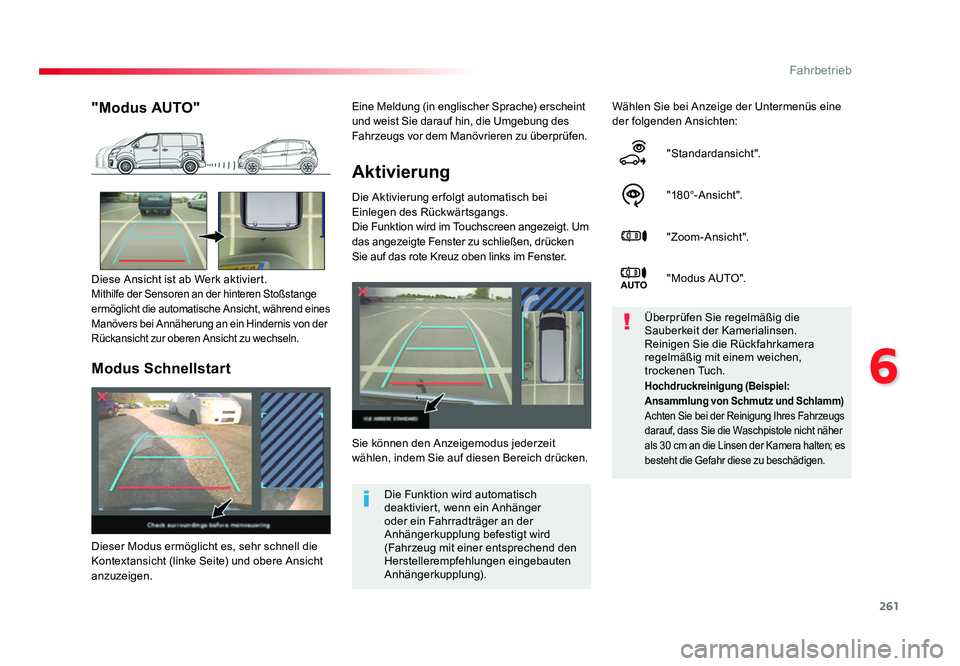

Sie auf das rote Kreuz oben links im Fenster.Wählen Sie bei Anzeige der Untermenüs eine
der folgenden Ansichten:
"Standardansicht".
"180°-Ansicht".
"Zoom-Ansicht".
"Modus AUTO".
Sie können den Anzeigemodus jederzeit
wählen, indem Sie auf diesen Bereich drücken. Überprüfen Sie regelmäßig die
Sauberkeit der Kamerialinsen.
Reinigen Sie die Rückfahrkamera
regelmäßig mit einem weichen,
trockenen Tuch.
"Modus AUTO"
Diese Ansicht ist ab Werk aktiviert.Mithilfe der Sensoren an der hinteren Stoßstange
ermöglicht die automatische Ansicht, während eines
Manövers bei Annäherung an ein Hindernis von der
Rückansicht zur oberen Ansicht zu wechseln.
Die Funktion wird automatisch
deaktiviert, wenn ein Anhänger
oder ein Fahrradträger an der
Anhängerkupplung befestigt wird
(Fahrzeug mit einer entsprechend den
Herstellerempfehlungen eingebauten
Anhängerkupplung).
Modus Schnellstart
Dieser Modus ermöglicht es, sehr schnell die
Kontextansicht (linke Seite) und obere Ansicht
anzuzeigen.
Hochdruckreinigung (Beispiel:

Ansammlung von Schmutz und Schlamm )
Achten Sie bei der Reinigung Ihres Fahrzeugs
darauf, dass Sie die Waschpistole nicht näher
als 30 cm an die Linsen der Kamera halten; es
besteht die Gefahr diese zu beschädigen.
Eine Meldung (in englischer Sprache) erscheint
und weist Sie darauf hin, die Umgebung des
Fahrzeugs vor dem Manövrieren zu überprüfen.
Proace_de.indb 26122/07/2016 14:44

262
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

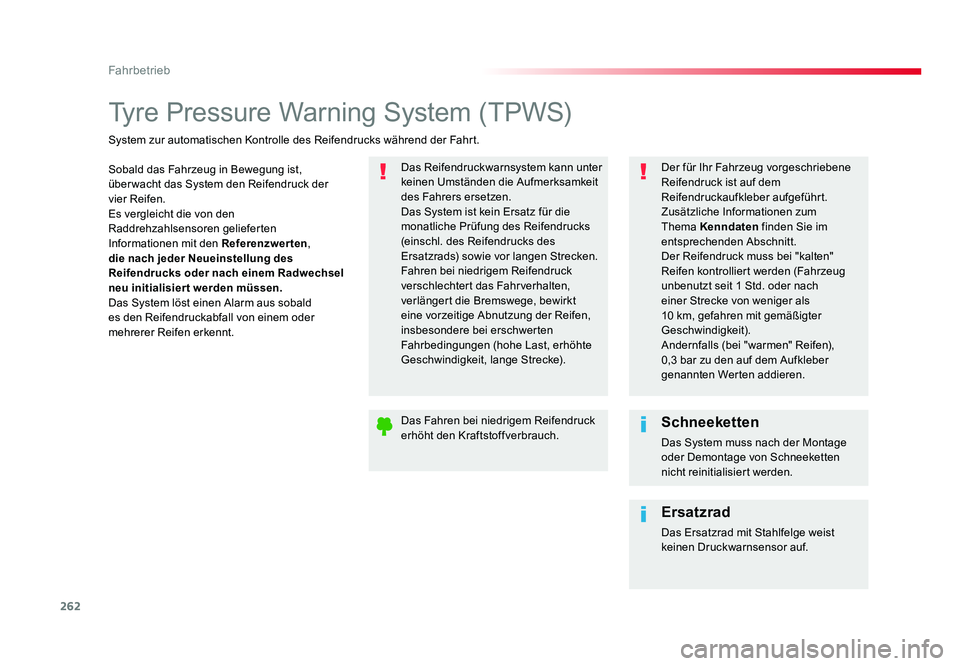

Tyre Pressure Warning System (TPWS)
Sobald das Fahrzeug in Bewegung ist,
über wacht das System den Reifendruck der
vier Reifen.
Es vergleicht die von den
Raddrehzahlsensoren gelieferten
Informationen mit den Referenzwerten,
die nach jeder Neueinstellung des
Reifendrucks oder nach einem Radwechsel
neu initialisier t werden müssen.
Das System löst einen Alarm aus sobald
es den Reifendruckabfall von einem oder
mehrerer Reifen erkennt. Das Reifendruckwarnsystem kann unter
keinen Umständen die Aufmerksamkeit
des Fahrers ersetzen.
Das System ist kein Ersatz für die
monatliche Prüfung des Reifendrucks
(einschl. des Reifendrucks des
Ersatzrads) sowie vor langen Strecken.
Fahren bei niedrigem Reifendruck
verschlechtert das Fahrverhalten,
verlängert die Bremswege, bewirkt
eine vorzeitige Abnutzung der Reifen,
insbesondere bei erschwerten
Fahrbedingungen (hohe Last, erhöhte
Geschwindigkeit, lange Strecke).
System zur automatischen Kontrolle des Reifendrucks während der Fahrt.
Der für Ihr Fahrzeug vorgeschriebene
Reifendruck ist auf dem
Reifendruckaufkleber aufgeführt.
Zusätzliche Informationen zum
Thema Kenndaten finden Sie im
entsprechenden Abschnitt.
Der Reifendruck muss bei "kalten"
Reifen kontrolliert werden (Fahrzeug
unbenutzt seit 1 Std. oder nach
einer Strecke von weniger als
10 km, gefahren mit gemäßigter
Geschwindigkeit).
Andernfalls (bei "warmen" Reifen),
0,3 bar zu den auf dem Aufkleber
genannten Werten addieren.
Das Fahren bei niedrigem Reifendruck
erhöht den Kraftstoffverbrauch.
Schneeketten
Das System muss nach der Montage
oder Demontage von Schneeketten
nicht reinitialisiert werden.
Ersatzrad
Das Ersatzrad mit Stahlfelge weist
keinen Druckwarnsensor auf.
Proace_de.indb 26222/07/2016 14:44

297
8
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016

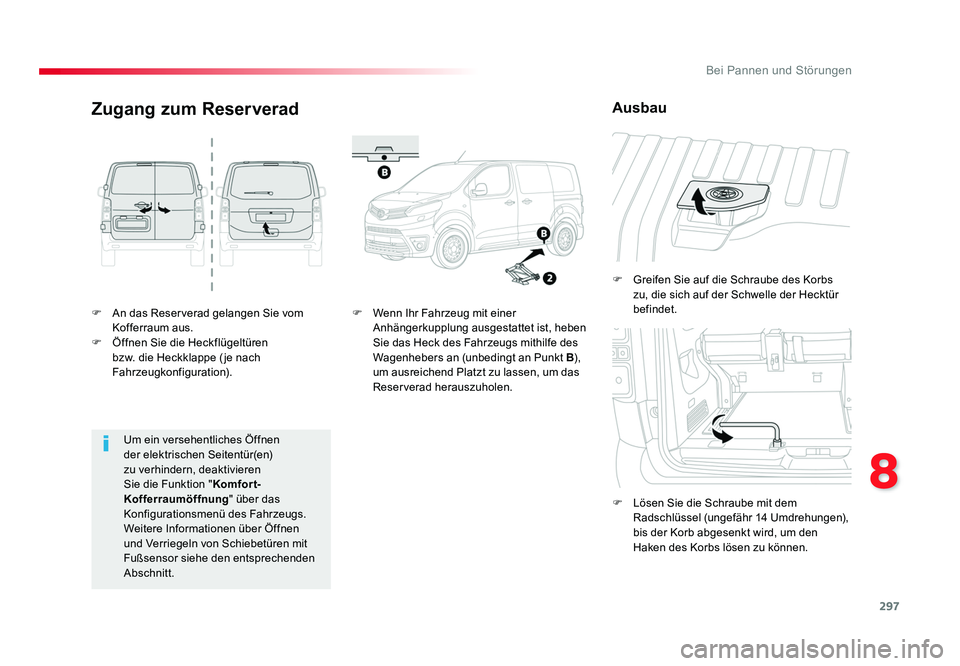

F An das Reserverad gelangen Sie vom Kofferraum aus.
F Öffnen Sie die Heckflügeltüren bzw. die Heckklappe ( je nach
Fahrzeugkonfiguration). F Greifen Sie auf die Schraube des Korbs
zu, die sich auf der Schwelle der Hecktür
befindet.
F Lösen Sie die Schraube mit dem Radschlüssel (ungefähr 14 Umdrehungen),
bis der Korb abgesenkt wird, um den
Haken des Korbs lösen zu können.
Zugang zum Reserverad
F Wenn Ihr Fahrzeug mit einer Anhängerkupplung ausgestattet ist, heben
Sie das Heck des Fahrzeugs mithilfe des
Wagenhebers an (unbedingt an Punkt B ),
um ausreichend Platzt zu lassen, um das
Reserverad herauszuholen.
Ausbau
Um ein versehentliches Öffnen
der elektrischen Seitentür(en)
zu verhindern, deaktivieren
Sie die Funktion " Komfort-
Kofferraumöffnung " über das
Konfigurationsmenü des Fahrzeugs.
Weitere Informationen über Öffnen
und Verriegeln von Schiebetüren mit
Fußsensor siehe den entsprechenden
Abschnitt.
Proace_de.indb 29722/07/2016 14:45

302
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016

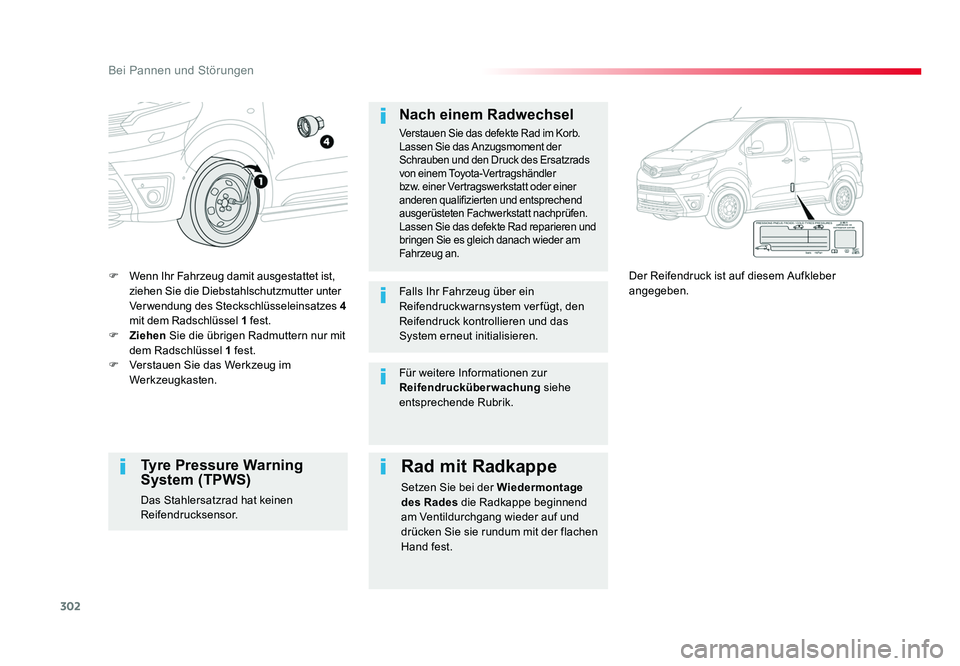

F Wenn Ihr Fahrzeug damit ausgestattet ist,
ziehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 4
mit dem Radschlüssel 1 fest.
F Ziehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1 fest.
F Verstauen Sie das Werkzeug im Werkzeugkasten. Der Reifendruck ist auf diesem Aufkleber
angegeben.
Nach einem Radwechsel
Verstauen Sie das defekte Rad im Korb.
Lassen Sie das Anzugsmoment der
Schrauben und den Druck des Ersatzrads
von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt nachprüfen.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
Falls Ihr Fahrzeug über ein
Reifendruckwarnsystem verfügt, den
Reifendruck kontrollieren und das
System erneut initialisieren.
Tyre Pressure Warning
System (TPWS)
Das Stahlersatzrad hat keinen
Reifendrucksensor.
Rad mit Radkappe
Setzen Sie bei der Wiedermontage

des Rades die Radkappe beginnend
am Ventildurchgang wieder auf und
drücken Sie sie rundum mit der flachen
Hand fest.
Für weitere Informationen zur
Reifendrucküberwachung
siehe
entsprechende Rubrik.
Proace_de.indb 30222/07/2016 14:45

318
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016

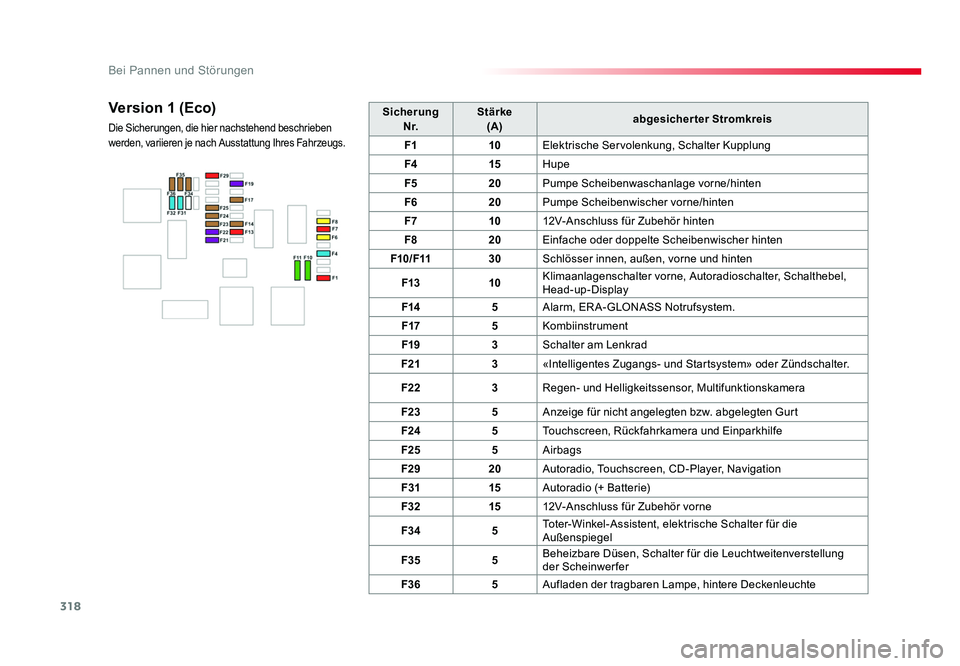

Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F1 10Elektrische Servolenkung, Schalter Kupplung
F4 15Hupe
F5 20Pumpe Scheibenwaschanlage vorne/hinten
F6 20Pumpe Scheibenwischer vorne/hinten
F7 1012V-Anschluss für Zubehör hinten
F8 20Einfache oder doppelte Scheibenwischer hinten
F10/F11 30Schlösser innen, außen, vorne und hinten
F13 10Klimaanlagenschalter vorne, Autoradioschalter, Schalthebel,
Head-up-Display
F14 5Alarm, ER A-GLONASS Notrufsystem.
F17 5Kombiinstrument
F19 3Schalter am Lenkrad
F21 3«Intelligentes Zugangs- und Startsystem» oder Zündschalter.
F22 3Regen- und Helligkeitssensor, Multifunktionskamera
F23 5Anzeige für nicht angelegten bzw. abgelegten Gurt
F24 5Touchscreen, Rückfahrkamera und Einparkhilfe
F25 5Airbags
F29 20Autoradio, Touchscreen, CD-Player, Navigation
F31 15Autoradio (+ Batterie)
F32 1512V-Anschluss für Zubehör vorne
F34 5Toter-Winkel-Assistent, elektrische Schalter für die
Außenspiegel
F35 5Beheizbare Düsen, Schalter für die Leuchtweitenverstellung
der Scheinwerfer
F36 5Aufladen der tragbaren Lampe, hintere DeckenleuchteVersion 1 (Eco)
Die Sicherungen, die hier nachstehend beschrieben
werden, variieren je nach Ausstattung Ihres Fahrzeugs.
Proace_de.indb 31822/07/2016 14:45

319
8
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016

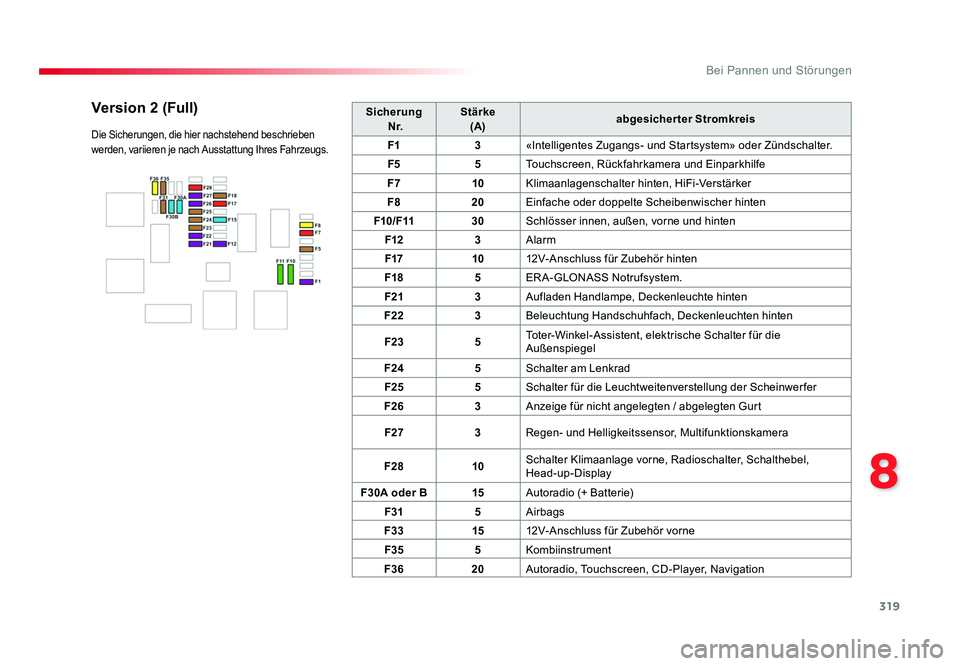

Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F1 3«Intelligentes Zugangs- und Startsystem» oder Zündschalter.
F5 5Touchscreen, Rückfahrkamera und Einparkhilfe
F7 10Klimaanlagenschalter hinten, HiFi-Verstärker
F8 20Einfache oder doppelte Scheibenwischer hinten
F10/F11 30Schlösser innen, außen, vorne und hinten
F12 3Alarm
F17 1012V-Anschluss für Zubehör hinten
F18 5ER A-GLONASS Notrufsystem.
F21 3Aufladen Handlampe, Deckenleuchte hinten
F22 3Beleuchtung Handschuhfach, Deckenleuchten hinten
F23 5Toter-Winkel-Assistent, elektrische Schalter für die
Außenspiegel
F24 5Schalter am Lenkrad
F25 5Schalter für die Leuchtweitenverstellung der Scheinwer fer
F26 3Anzeige für nicht angelegten / abgelegten Gurt
F27 3Regen- und Helligkeitssensor, Multifunktionskamera
F28 10Schalter Klimaanlage vorne, Radioschalter, Schalthebel,

Head-up-Display
F30A oder B 15Autoradio (+ Batterie)
F31 5Airbags
F33 1512V-Anschluss für Zubehör vorne
F35 5Kombiinstrument
F36 20Autoradio, Touchscreen, CD-Player, NavigationVersion 2 (Full)
Die Sicherungen, die hier nachstehend beschrieben
werden, variieren je nach Ausstattung Ihres Fahrzeugs.
Proace_de.indb 31922/07/2016 14:45
